Dock AYN Thor Kiểu Console Tích hợp Hub ACASIS 6 trong 1

AYN Thor Console Style USB-C Docking Station — Phiên bản 3 (Tích hợp Hub ACASIS 6 trong 1)

Đây là phiên bản mới nhất Phiên bản 3 của dock để bàn kiểu console AYN Thor, được thiết kế để tích hợp Hub USB-C ACASIS 6 trong 1 với 10Gbps, HDMI 4K 60Hz và PD 100W. Phiên bản 3 cải thiện việc đi dây cáp và thẩm mỹ sạch sẽ hơn bằng cách thêm cáp nối dài USB-C 90 độ để có trải nghiệm kết nối tốt nhất.

Mô tả:

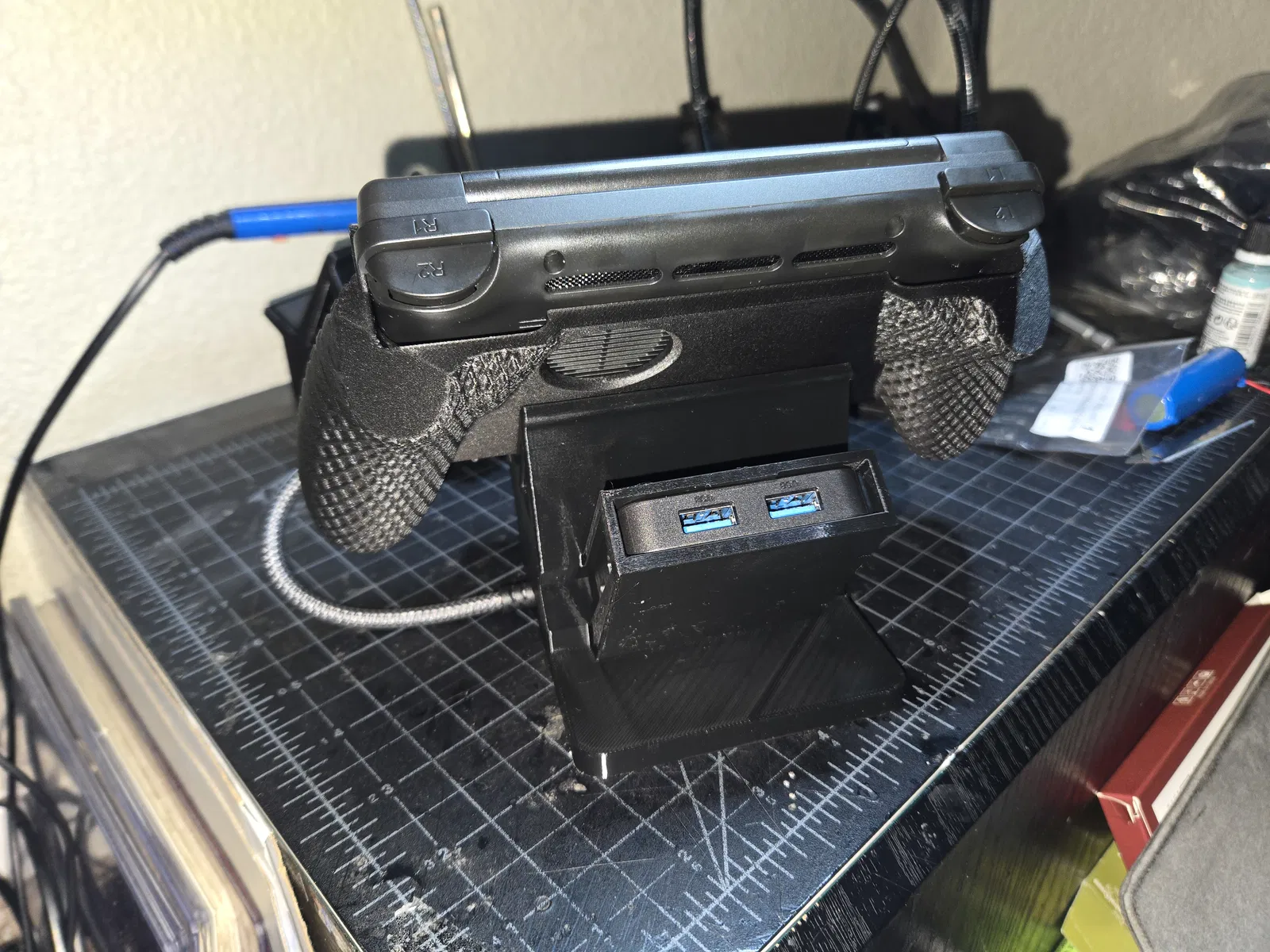

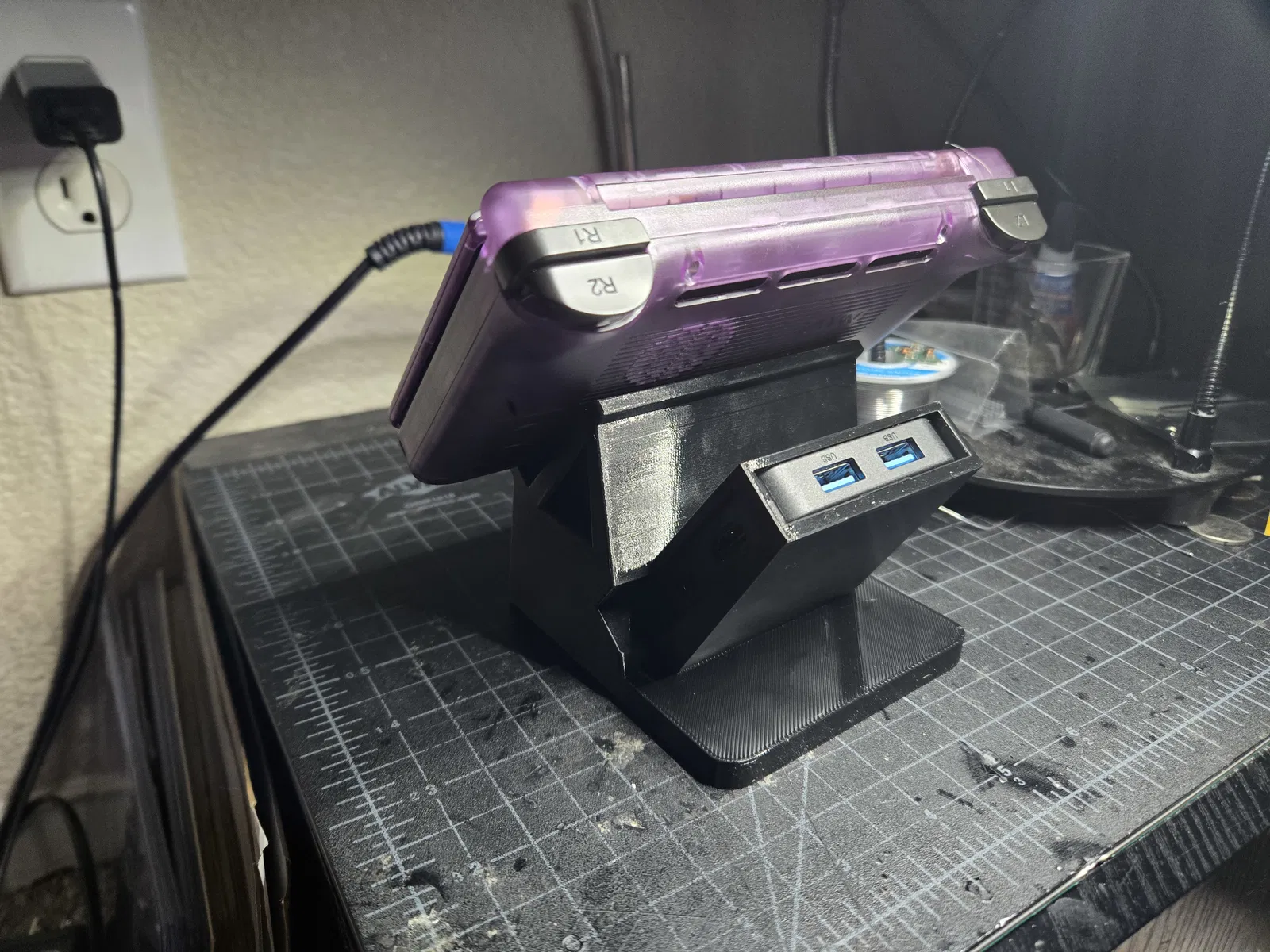

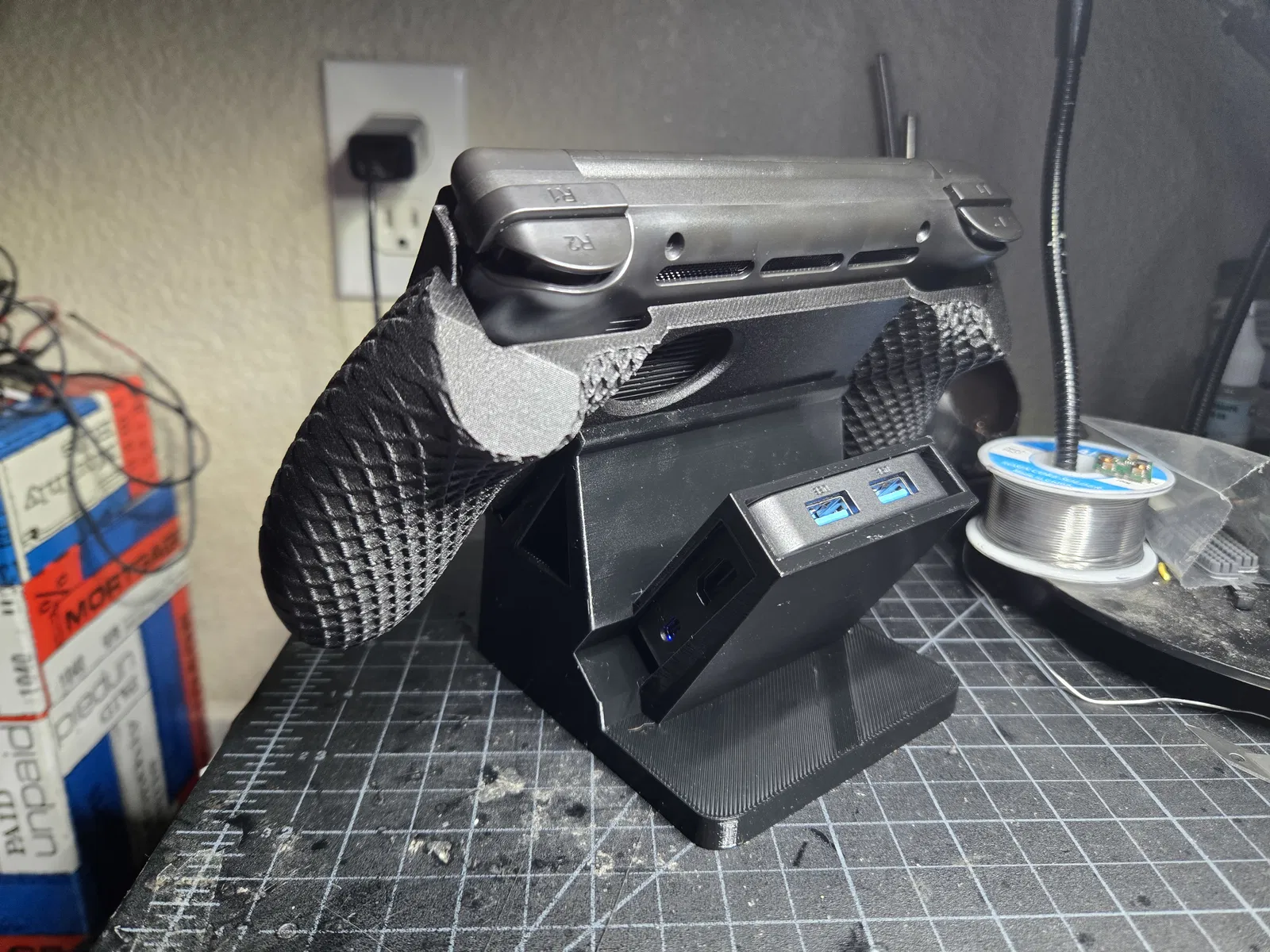

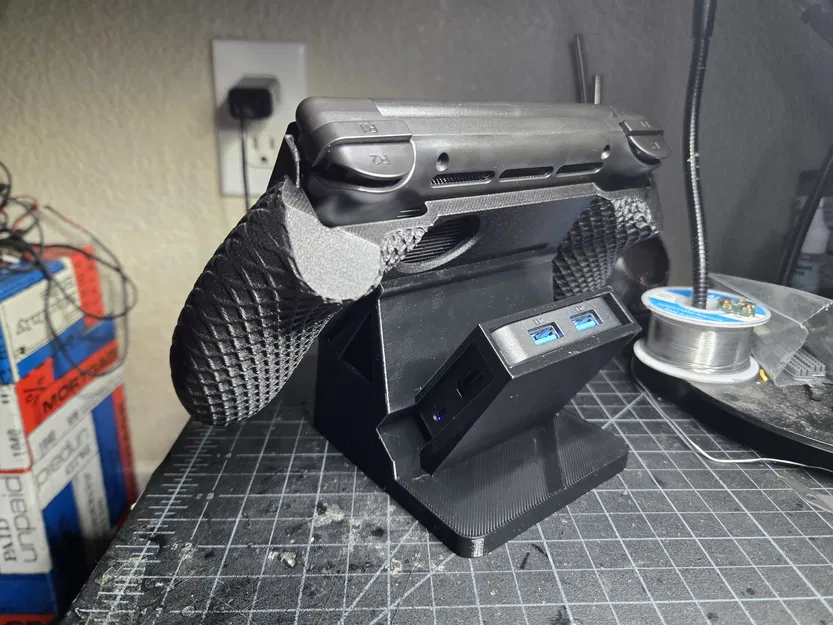

Đây là một đế gắn/giá đỡ dạng 3D print tùy chỉnh dành cho hệ thống chơi game cầm tay AYN Thor. Ngăn phía sau chứa vừa vặn Hub USB-C 6 trong 1 ACASIS (mẫu phổ biến 10Gbps với HDMI 4K 60Hz, cổng sạc PD 100W, cổng USB-A 3.2 và dữ liệu USB-C).

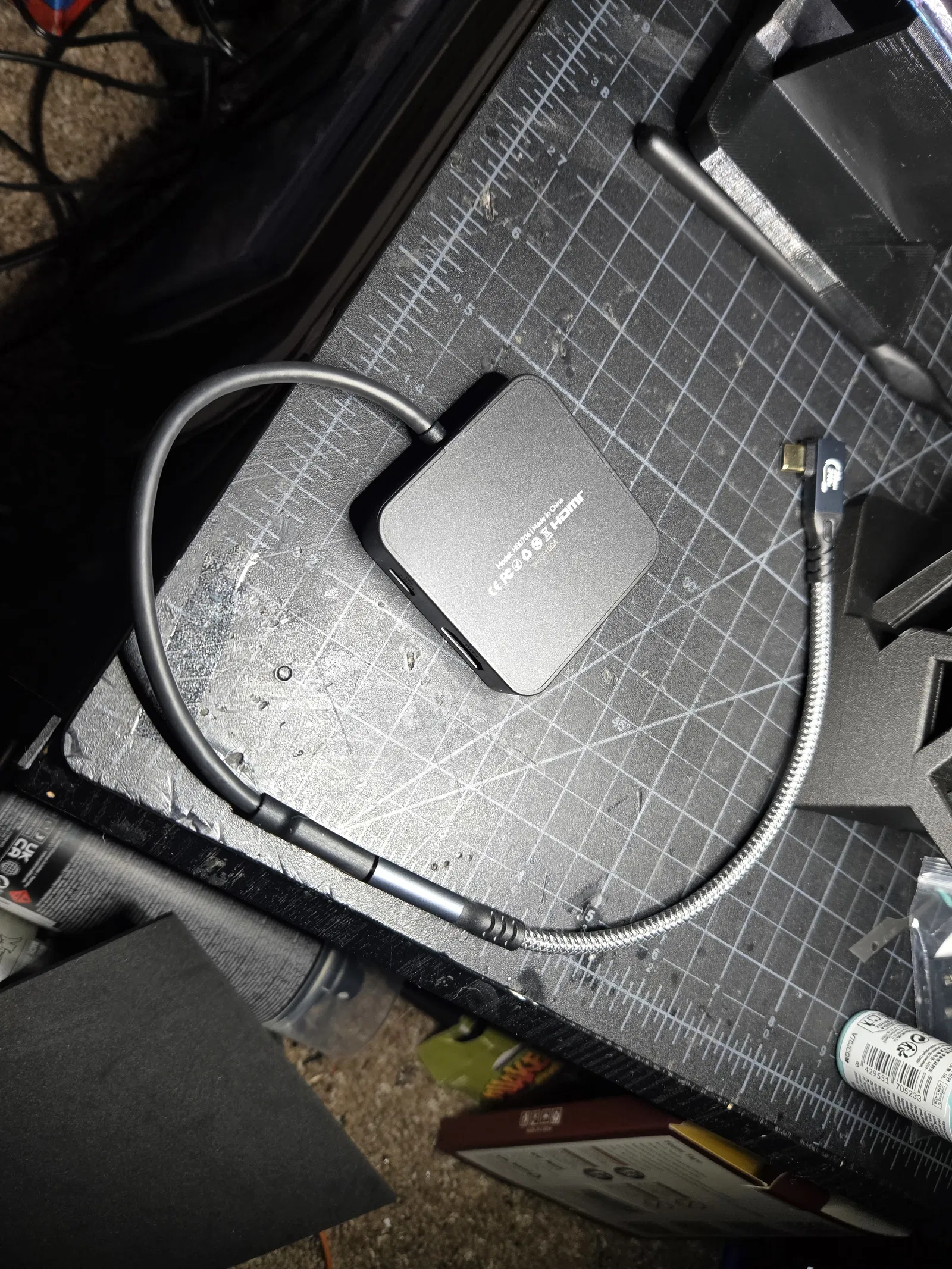

Phiên bản 3 hỗ trợ sử dụng cáp nối dài USB-C 3.2 Gen2 90 độ từ đực sang cái 20Gbps. Mặc dù về mặt kỹ thuật là dư thừa—vì hub ACASIS tự nó chỉ cung cấp 10Gbps, nó vẫn mang lại lợi ích thực sự: • Đảm bảo độ ổn định tín hiệu tối đa • Cho phép vẻ ngoài gọn gàng, sắc sảo hơn • Cung cấp điểm kết nối dễ dàng hơn với ít hao mòn cổng hơn • Duy trì quyền truy cập đầy đủ vào các nút nguồn và âm lượng của Thor

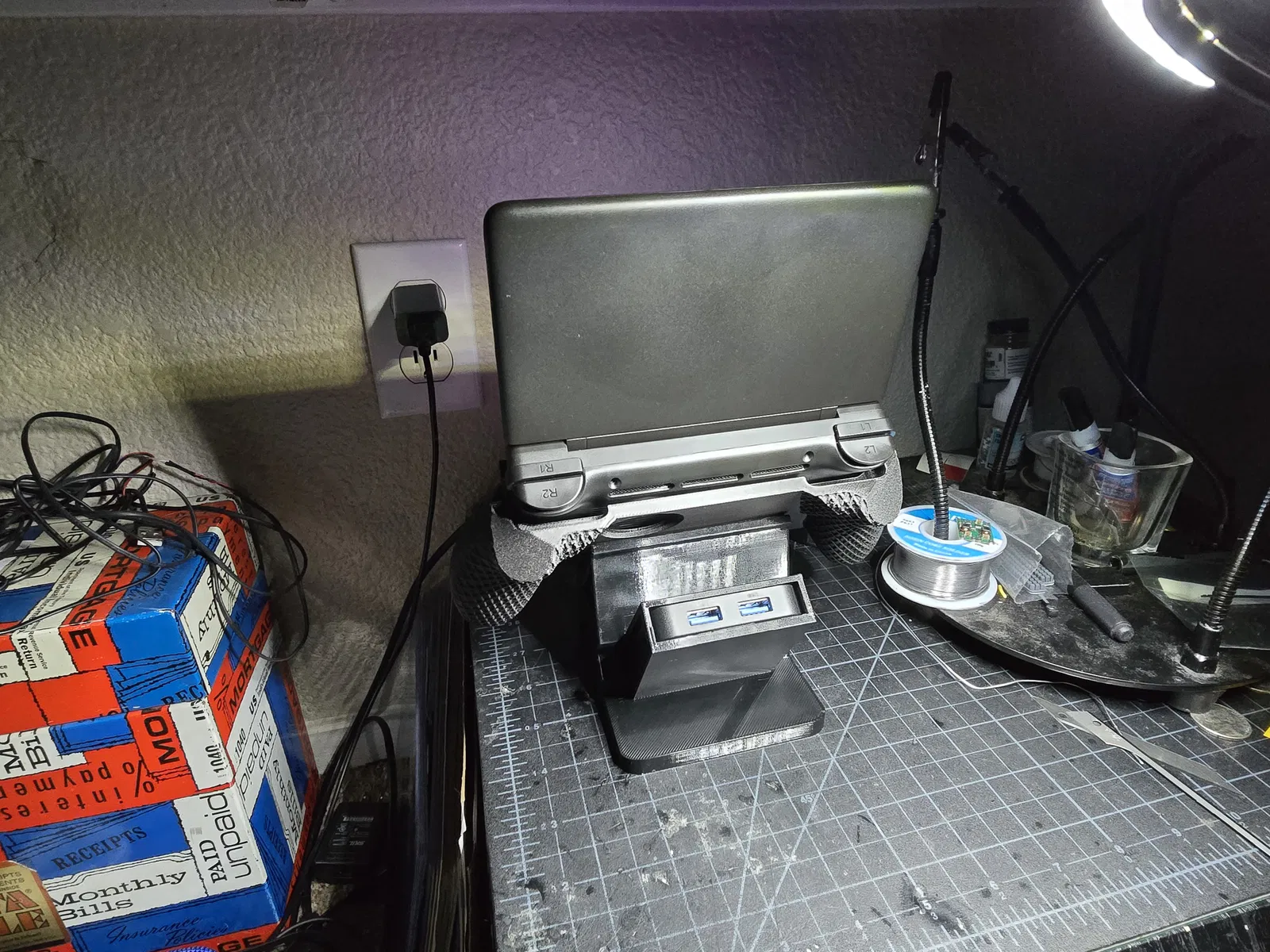

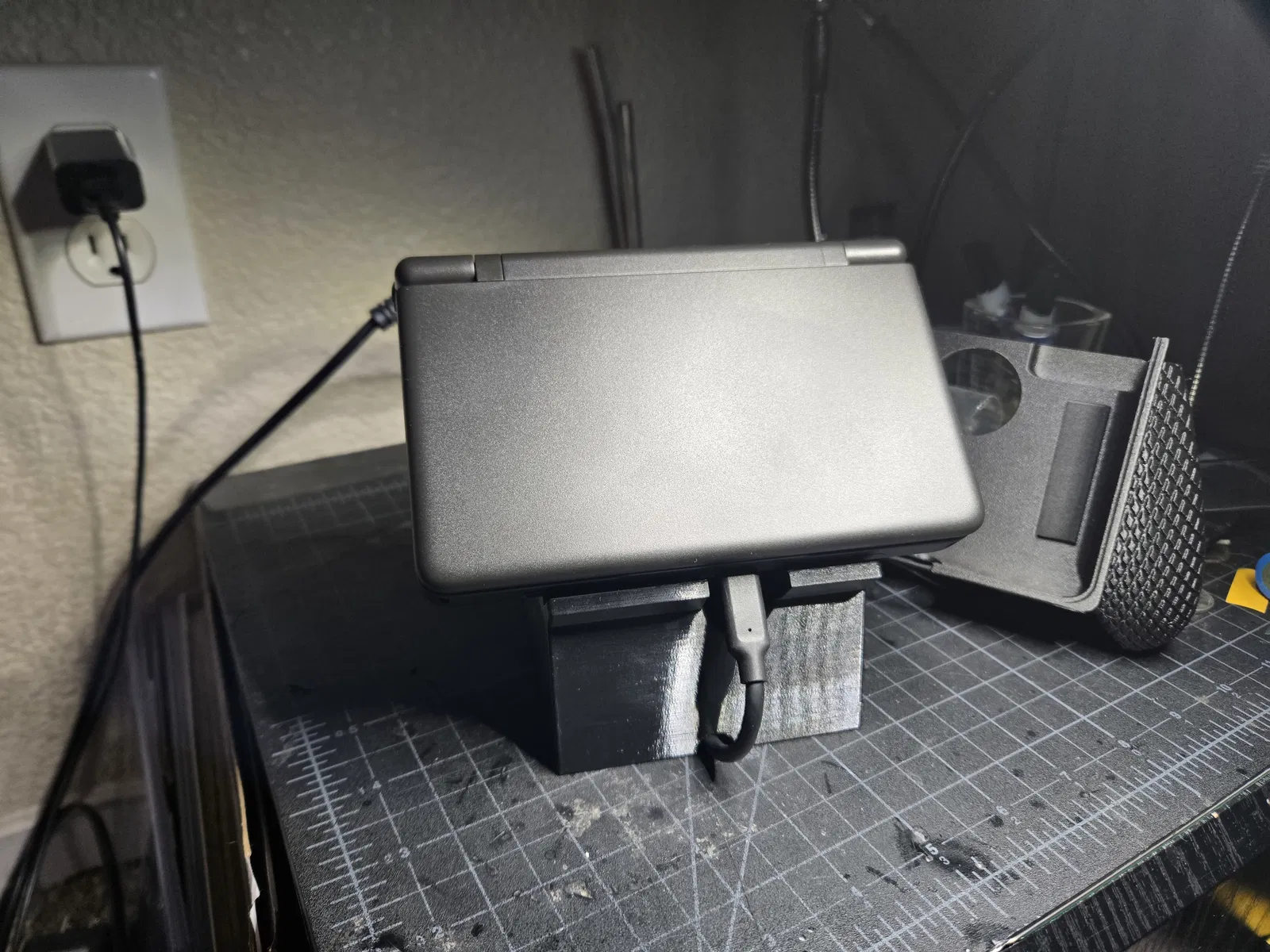

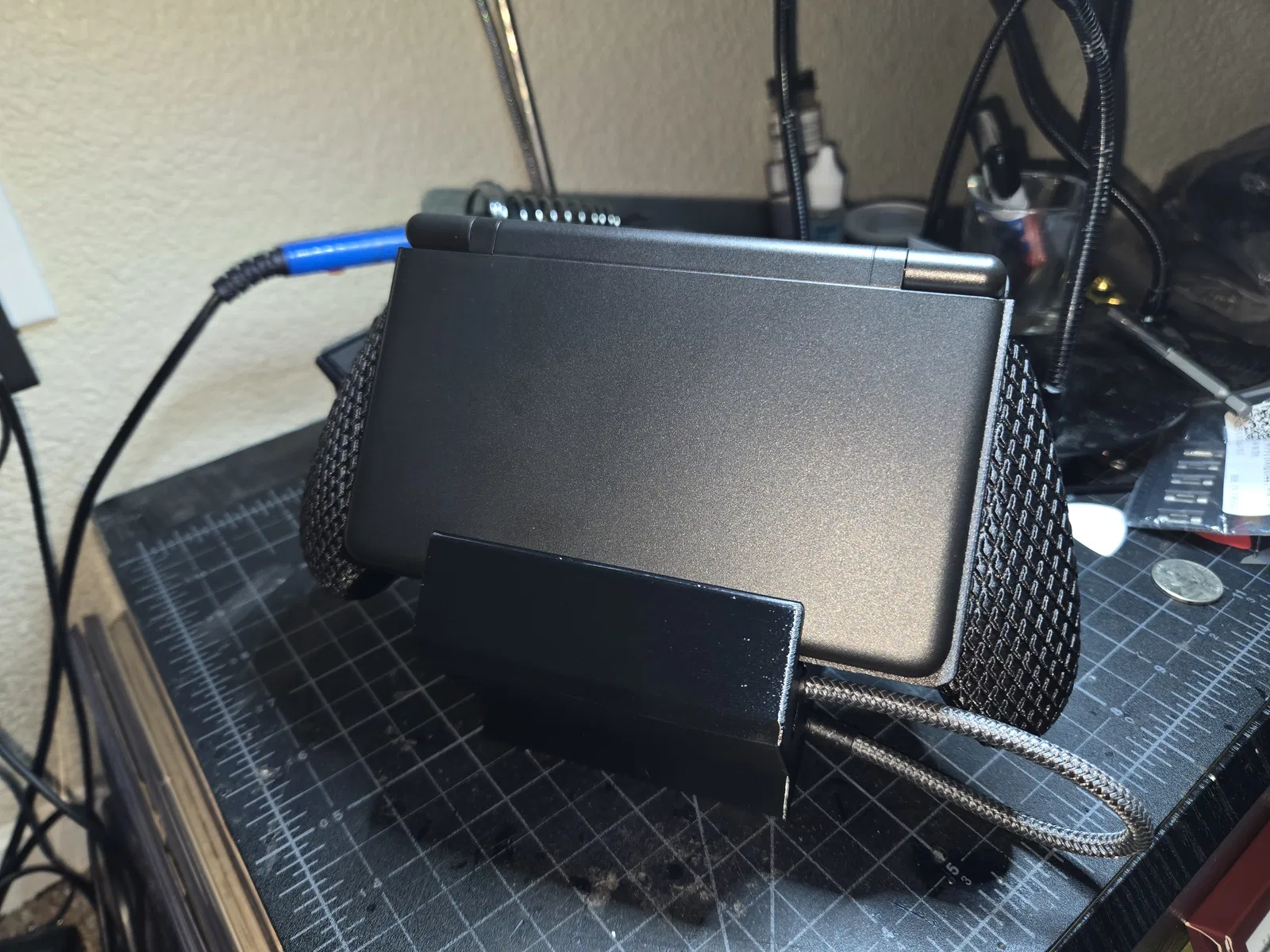

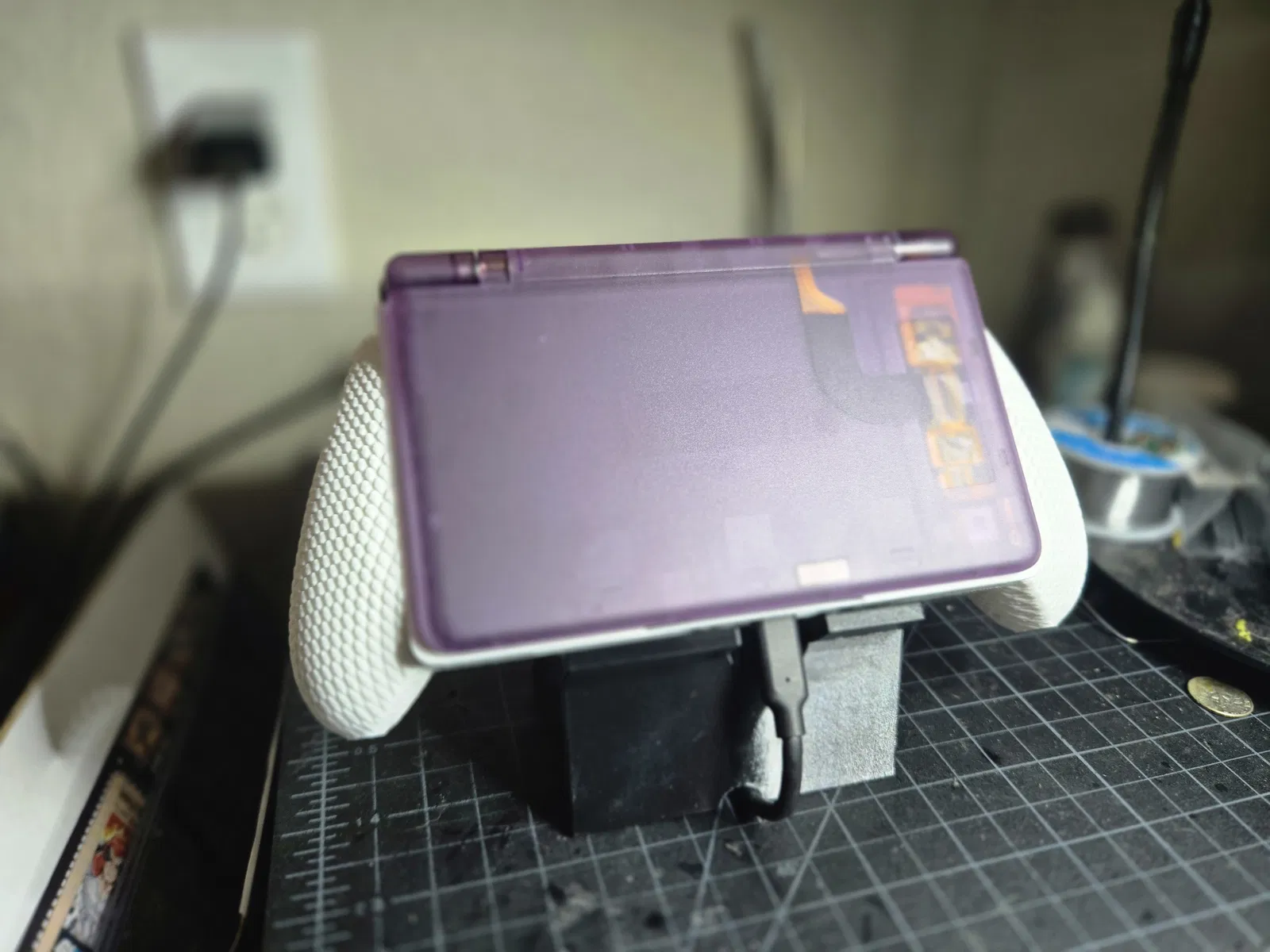

Sau khi cài đặt, Thor của bạn sẽ hoạt động như một chiếc console phòng khách:

• Cắm cổng USB-C & đặt thiết bị của bạn lên dock • Kết nối HDMI với TV hoặc màn hình • Cắm nguồn qua cổng PD • Kết nối bộ điều khiển, bàn phím hoặc bộ nhớ bằng cổng USB hoặc bộ điều khiển Bluetooth

Tính năng:

• Vừa vặn hoàn hảo cho AYN Thor với các điểm tiếp xúc có đệm hỗ trợ.

• Ngăn chứa hub ACASIS tích hợp với lỗ thông gió và giảm thiểu sự cố định dây cáp.

• Hỗ trợ chế độ console đầy đủ bằng cách sử dụng đầu ra HDMI, sạc PD và các phụ kiện USB.

• Góc nhìn phía trước được đặt ở 38 độ để thông gió và dễ nhìn.

• Thiết kế nguyên khối chắc chắn, tương thích với mọi ốp lưng và tay cầm.

Phần cứng yêu cầu:

• Hub USB-C ACASIS, 6 trong 1 Amazon.com: ACASIS USB C Hub 10Gbps, 6-in-1 Multiport Adapter with 4K 60Hz HDMI, 100W Power Delivery, USB A3.2 Data Port, USB C to HDMI Adapter for MacBook, Dell, Lenovo, Surface, iPad PRO, XPS(Black) : Electronics

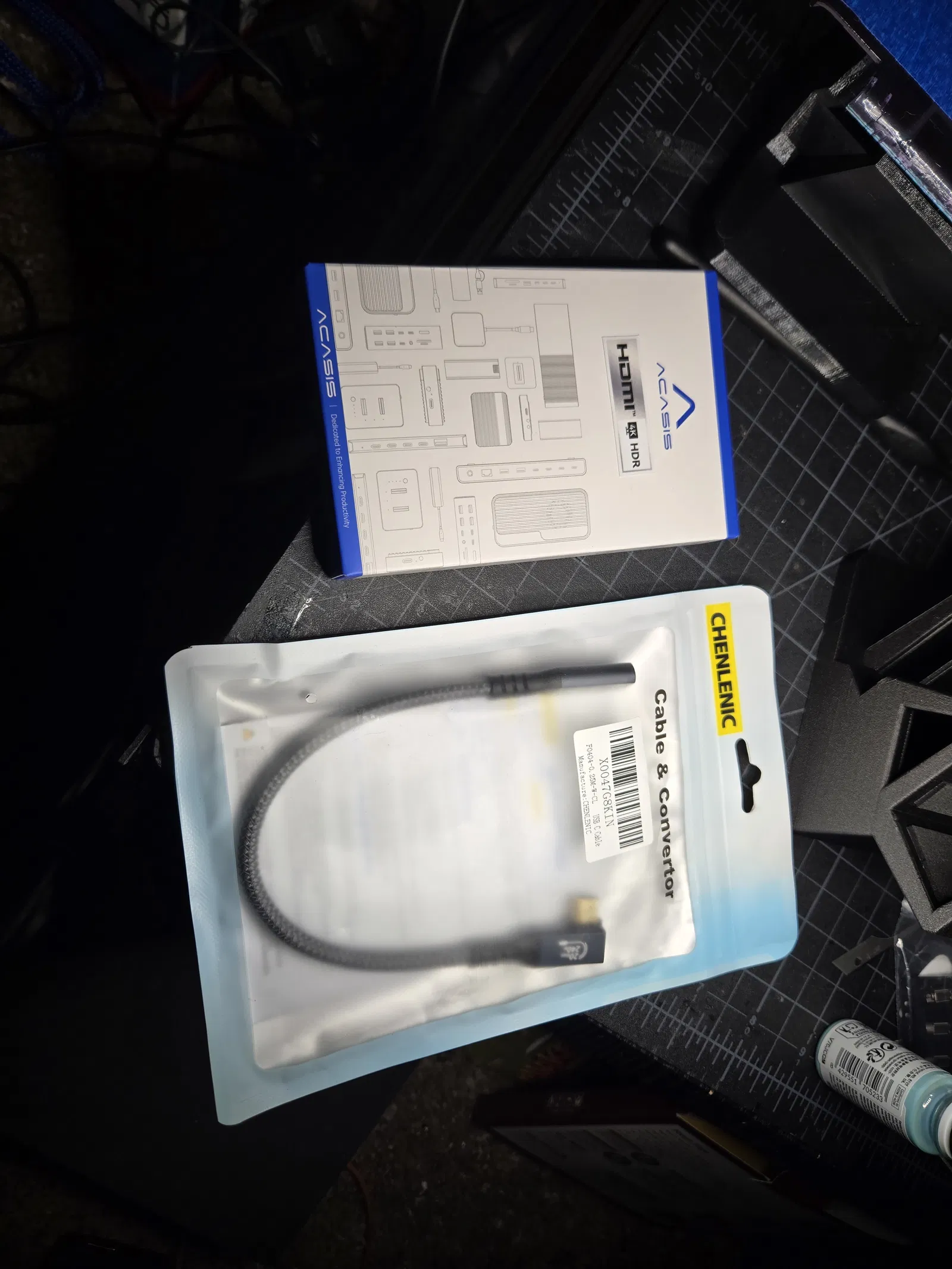

• Tùy chọn nhưng được khuyến nghị cho Phiên bản 4: Cáp nối dài USB-C 3.2 90 độ từ đực sang cái 20Gbps (KÍCH THƯỚC 0.25m) Amazon.com: 20Gbps USB C 3.2 Extension Cable, 90 Degree USBC 3.2 Gen2 Type-c Male to Female Extender Cable 4K@60Hz 240W Charging 20Gbps Data Transfer with External SSD eGPU (90 Degree Extension 20G 240W-0.25M) : Electronics

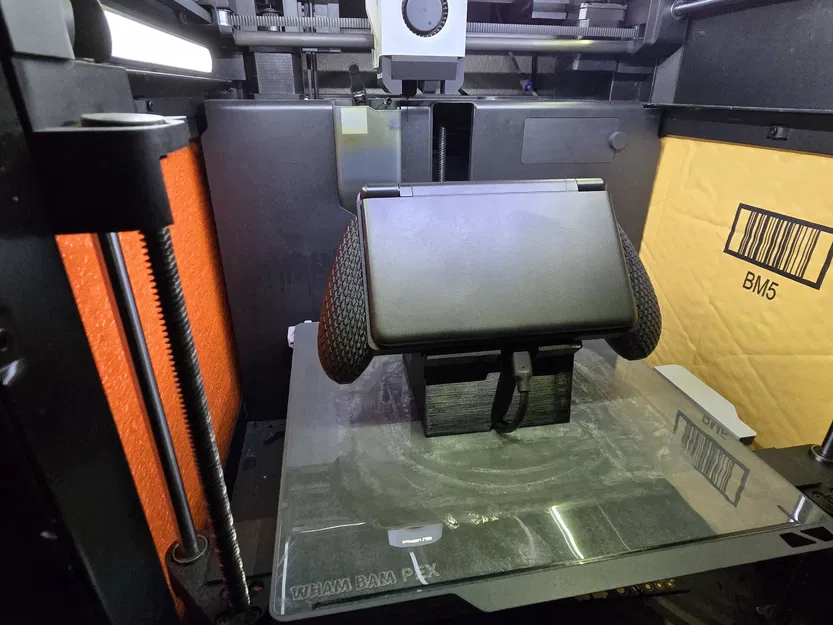

Hướng dẫn in 3D:

Kích thước máy in cần thiết: 220 × 220 × 250 trở lên. Phù hợp với bàn in nhỏ hơn khi xoay chéo.

Vật liệu: PLA hoạt động tốt cho việc sử dụng hàng ngày PETG được khuyến nghị cho nhiệt độ cao hơn ABS hoặc ASA cho độ bền tối đa

Cài đặt: Chiều cao lớp 0.16–0.2 mm Hai hoặc ba đường viền In bộ phận với mật độ lưới (infill) ít nhất 15% Không cần vật liệu hỗ trợ (supports) Thời gian in ước tính: 6–9 giờ

Lắp ráp và Cài đặt:

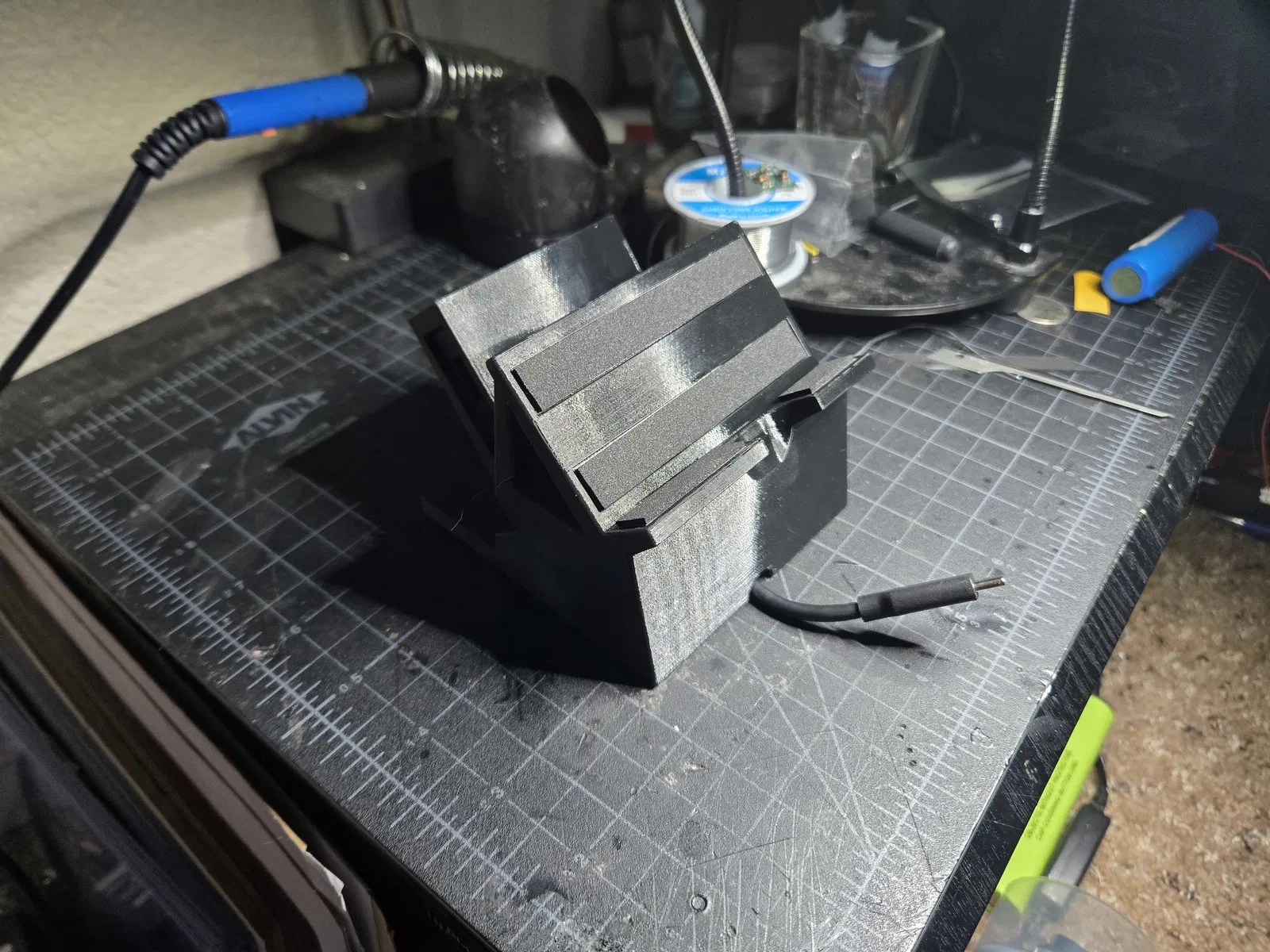

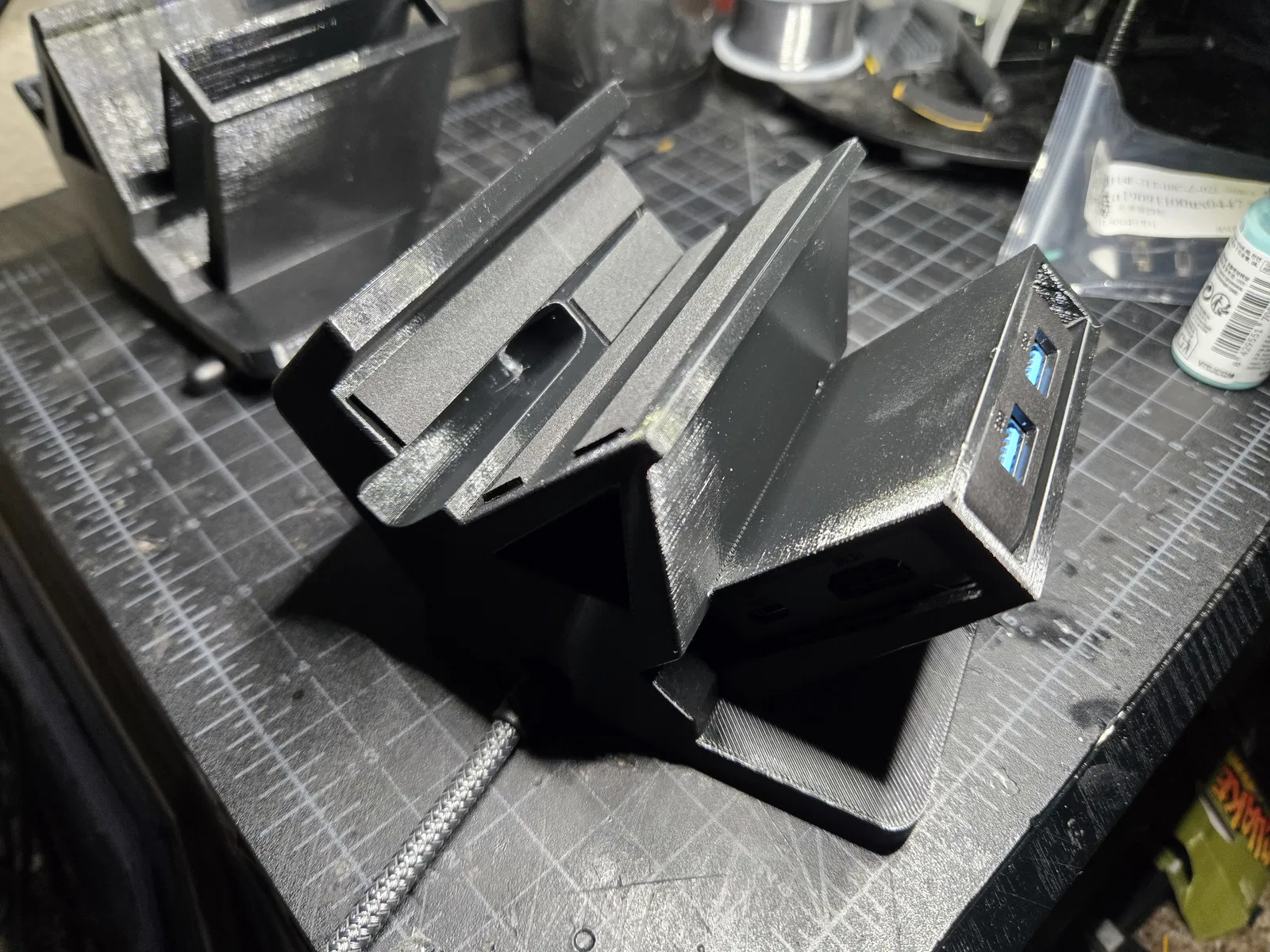

Trượt hub ACASIS vào khoang phía sau cho đến khi khớp hoàn toàn. Luồn dây cáp USB-C qua rãnh đáy.

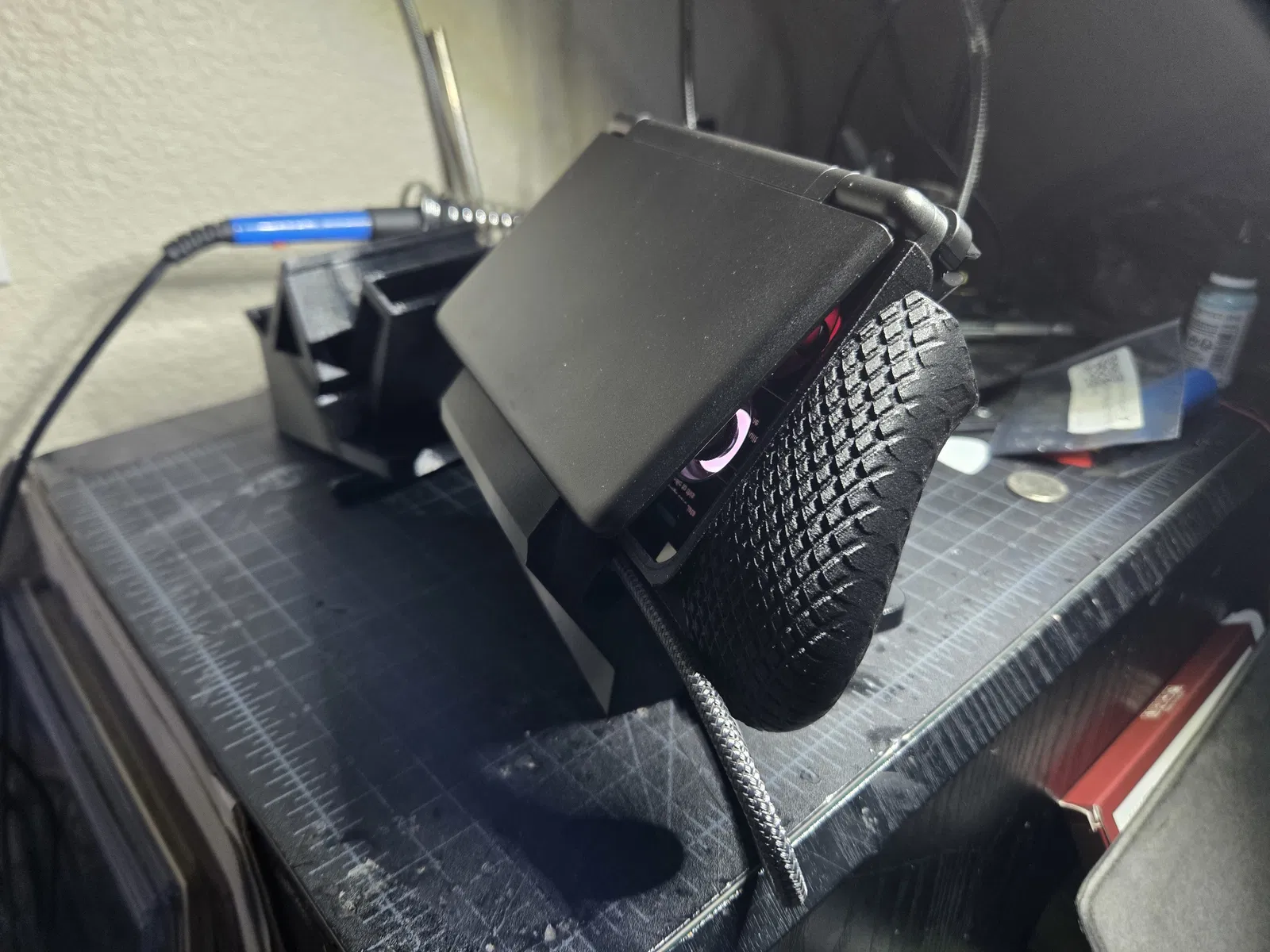

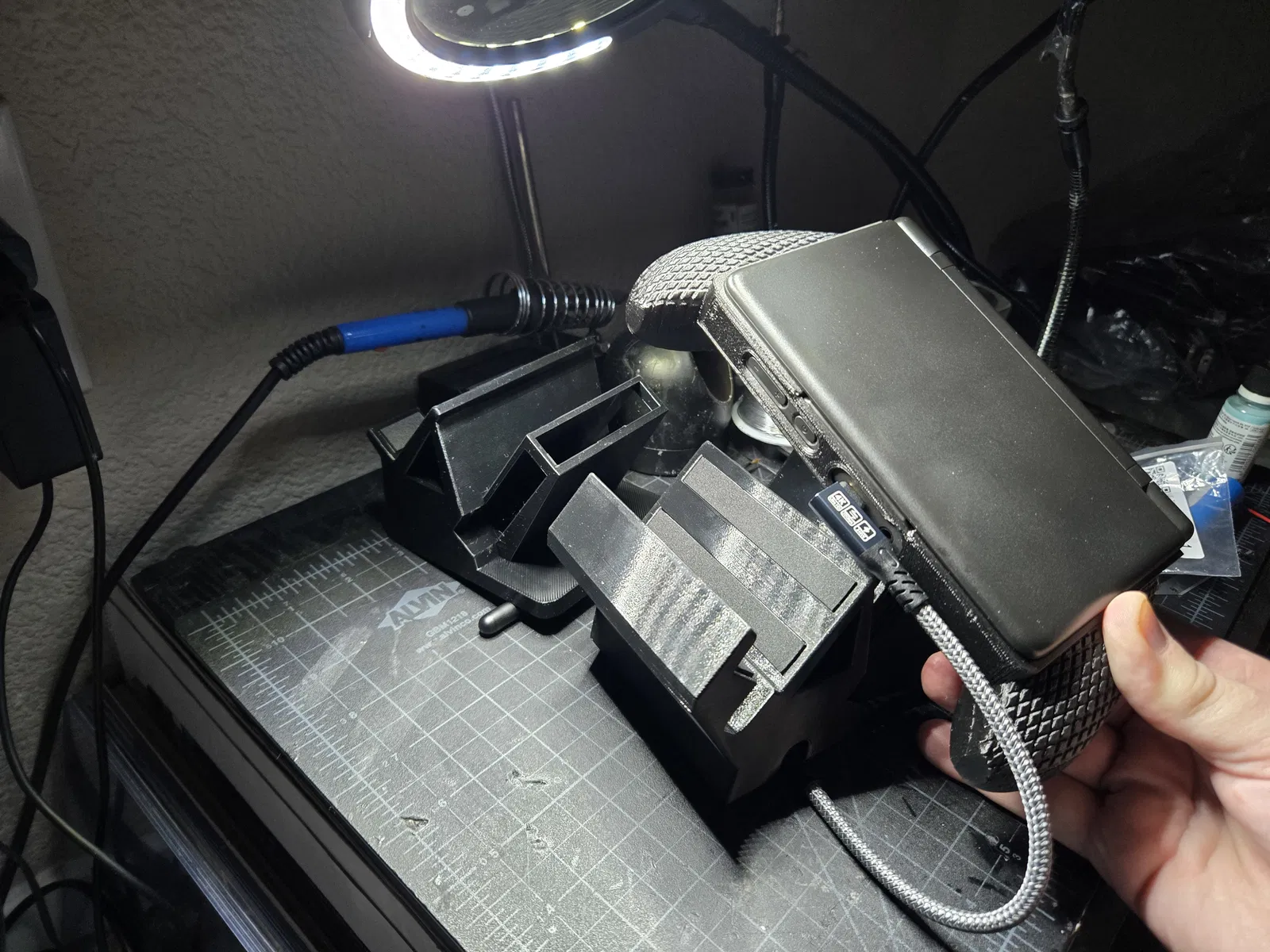

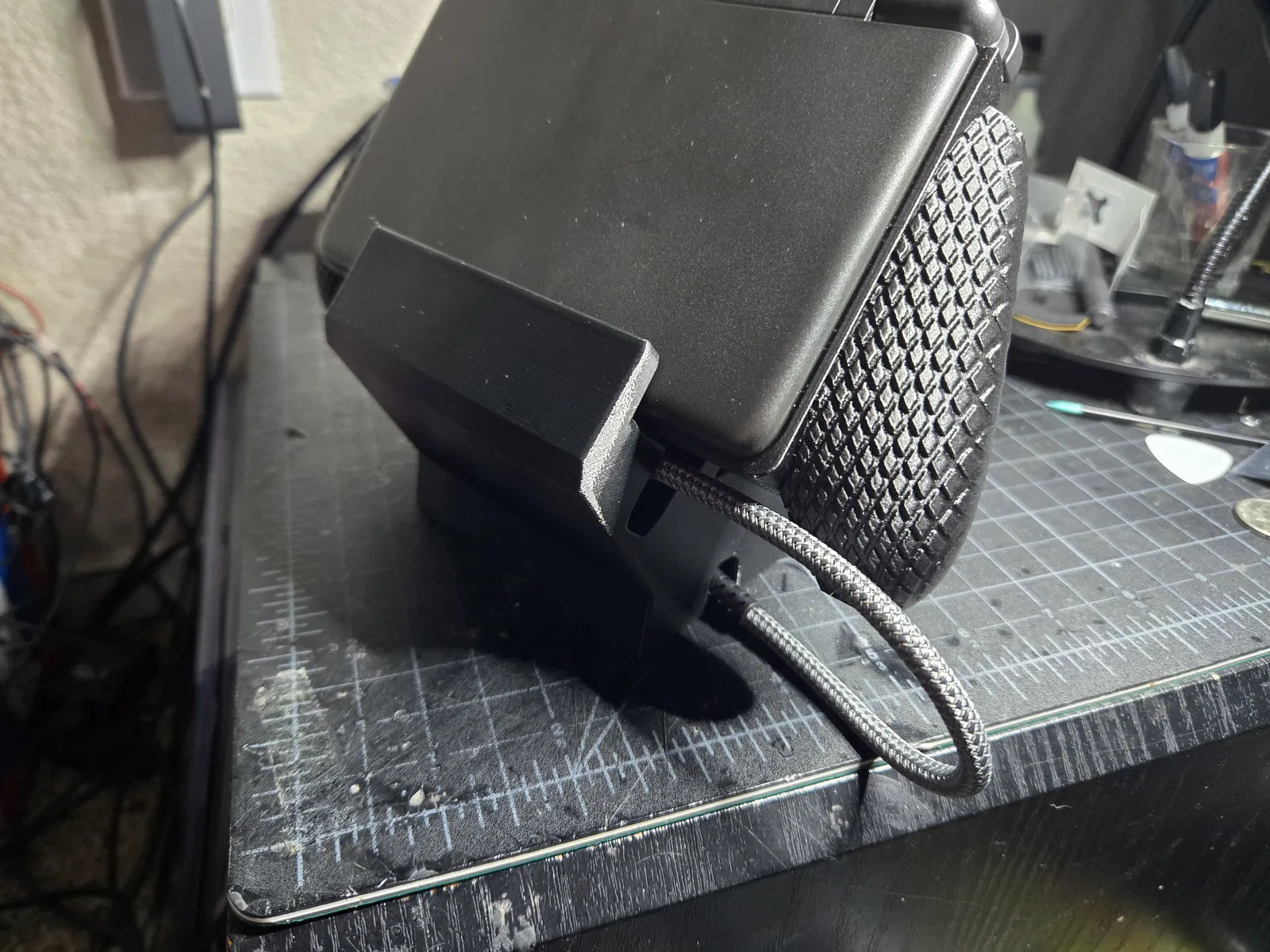

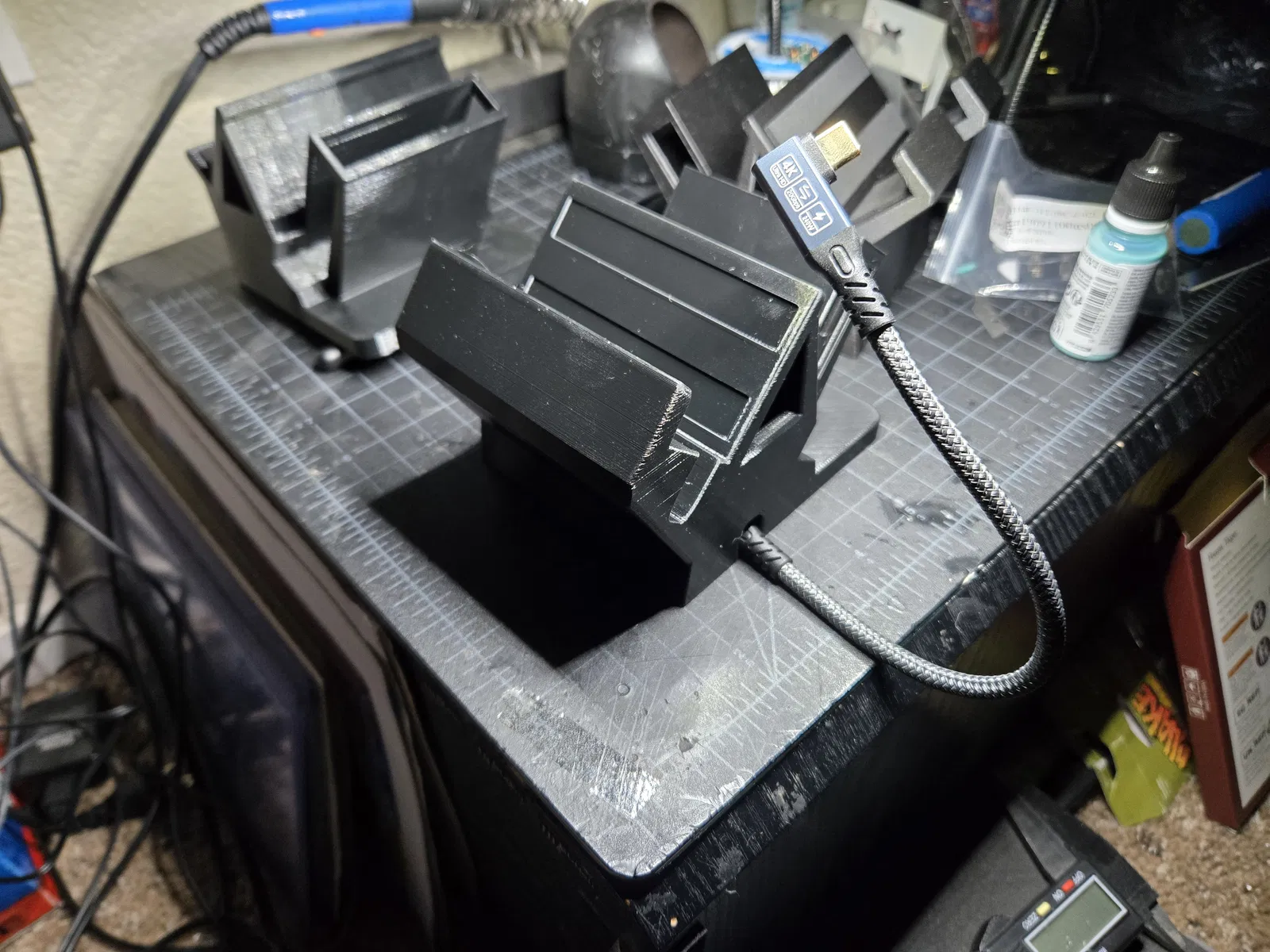

Nếu sử dụng cáp nối dài Phiên bản 3, cắm đầu đực 90 độ vào Thor và luồn đầu cái (có vòng lặp) đến điểm kết nối ở bên cạnh. Điều này giúp giảm áp lực lên cổng USB-C của máy cầm tay và giúp việc kết nối hàng ngày dễ dàng, gọn gàng hơn.

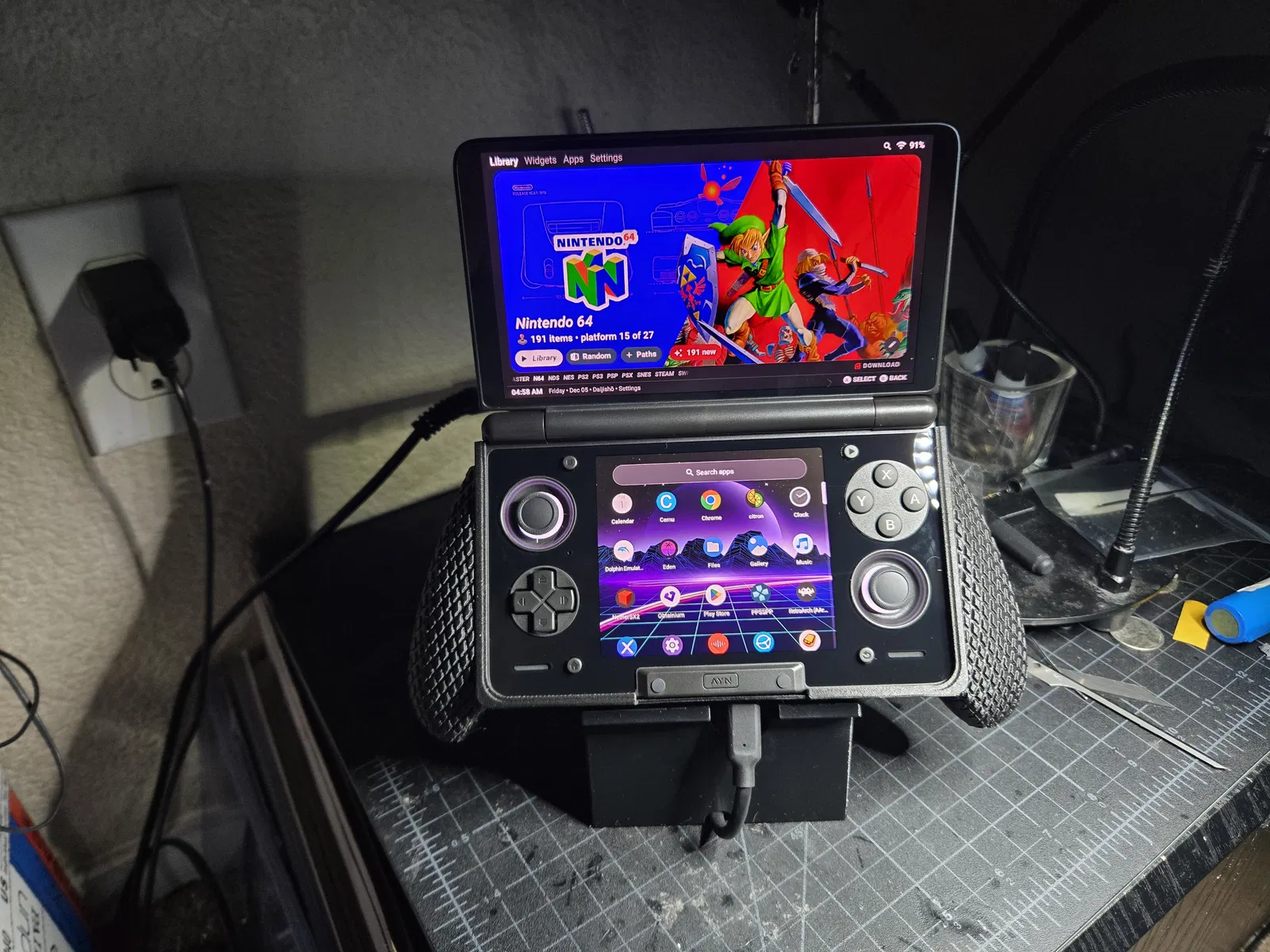

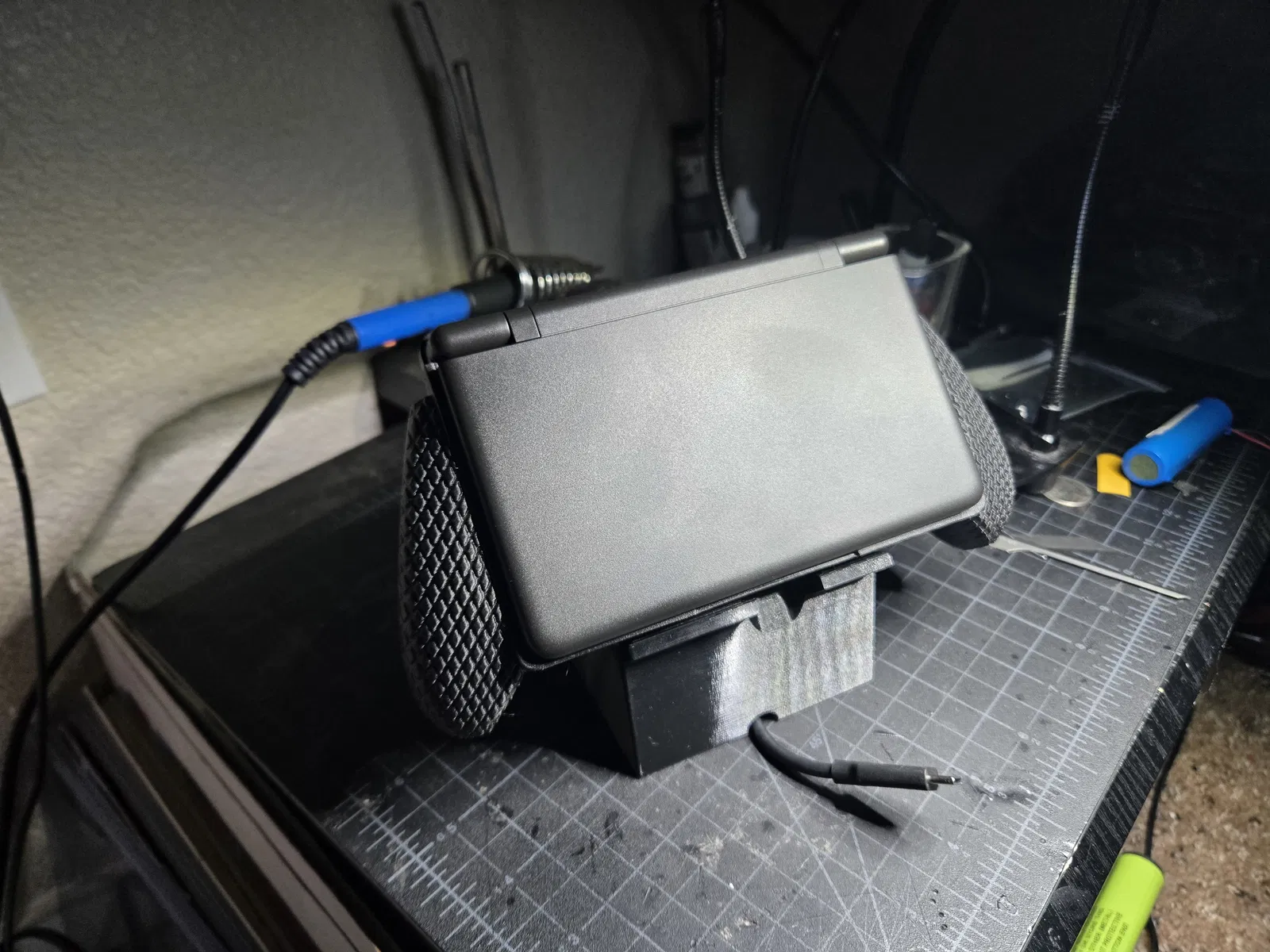

Kết nối HDMI, nguồn và bất kỳ phụ kiện USB nào. Đặt AYN Thor vào dock và tận hưởng chế độ console trên màn hình của bạn.

Băng keo xốp đề xuất:

Băng keo xốp mỏng (1/2″ × 1/16″) được khuyến nghị để làm lớp đệm bảo vệ. Cung cấp một kết nối chắc chắn, chuyên nghiệp và bảo vệ Thor khỏi trầy xước.

Cách sử dụng băng keo xốp:

Cắt các dải băng keo cho vừa với các khu vực lõm. Bóc lớp dính mặt sau và dán cẩn thận, giữ cho các dải thẳng và đều.
