Móc Treo Mẫu Thử Filament Có Kiểm Tra Độ Trong Suốt

Móc Treo Mẫu Thử Filament

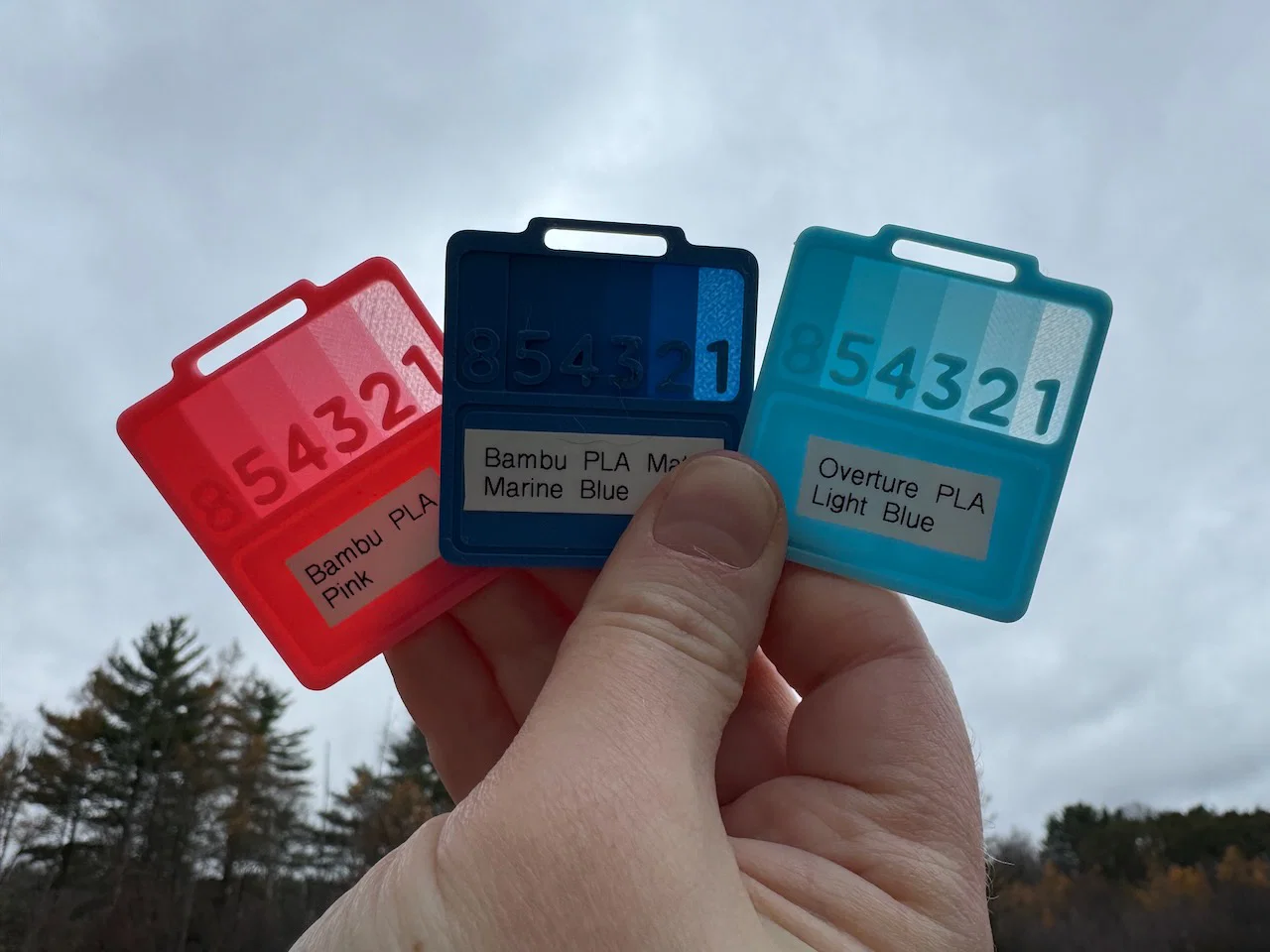

Những mẫu thử filament này được phát triển dựa trên mẫu Mini Filament Swatches tuyệt vời của FrostbiteDesign, và được thiết kế để vừa vặn với các hộp đựng tuyệt vời của họ.

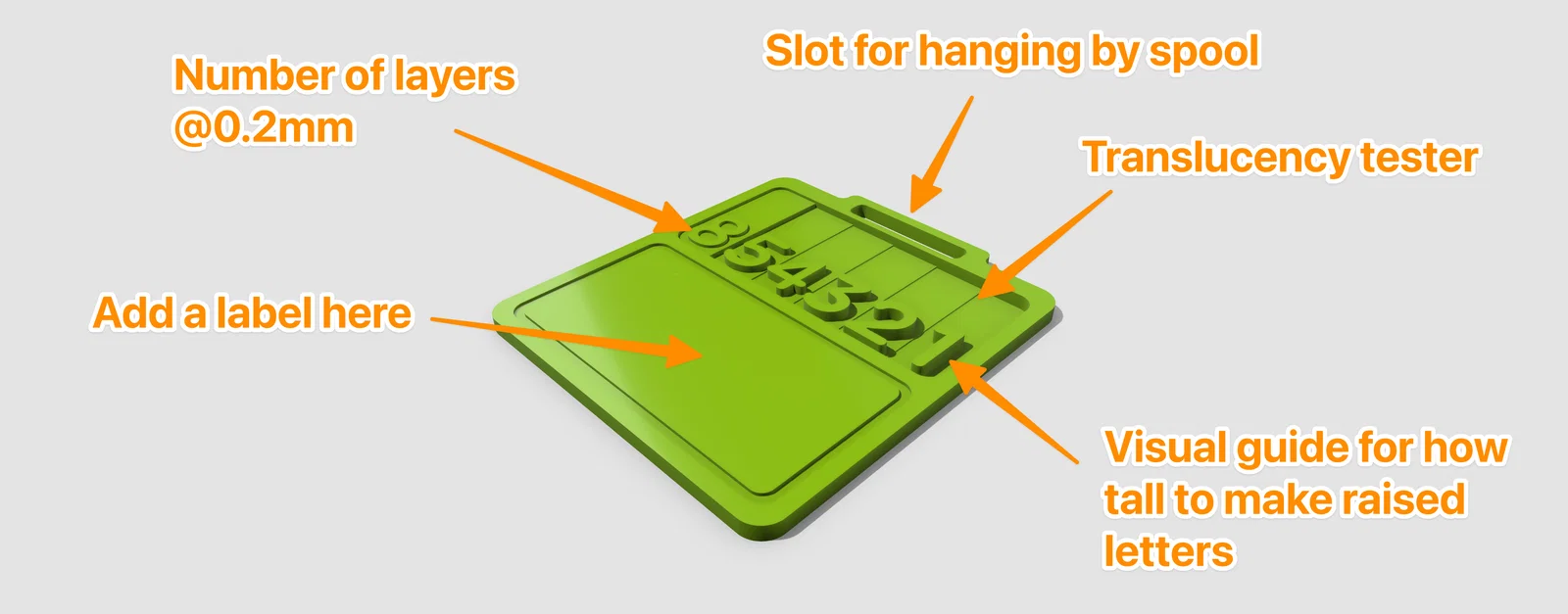

Khu Vực Số & Lớp In

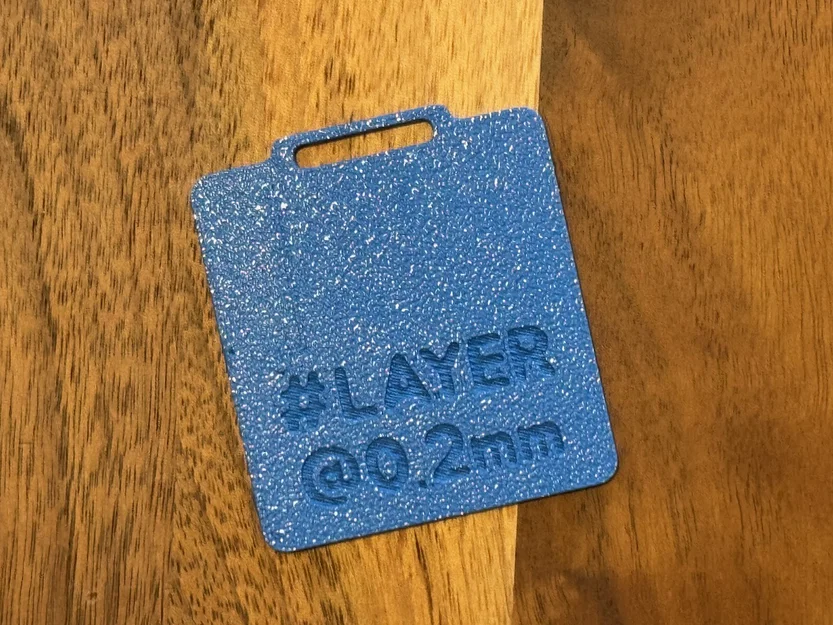

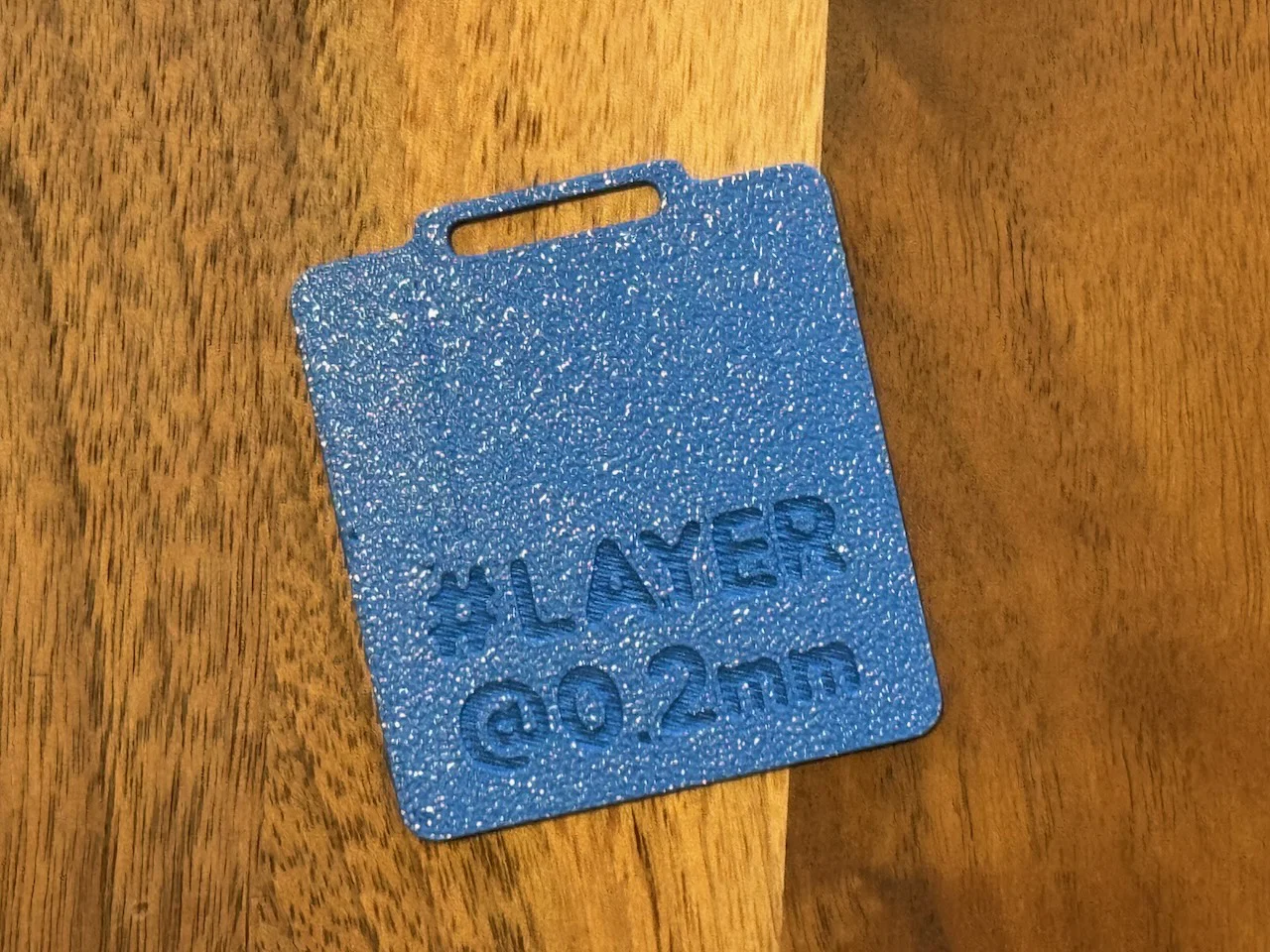

Các con số trong mỗi phần của máy kiểm tra độ trong suốt cho biết bạn đang nhìn vào bao nhiêu lớp filament, với độ dày lớp tiêu chuẩn là 0.2mm. Có một bảng chú giải ở mặt sau để bạn tham khảo nếu quên. Ngoài ra còn có phiên bản không có bảng chú giải này.

Các con số này phục vụ hai mục đích khác:

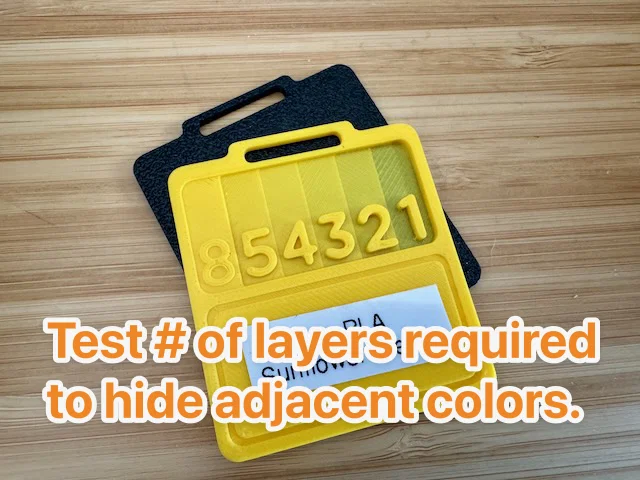

1. Cho bạn biết cần bao nhiêu lớp để che đi màu sắc liền kề, hoặc cần bao nhiêu lớp để đạt được hiệu ứng trong suốt mong muốn.

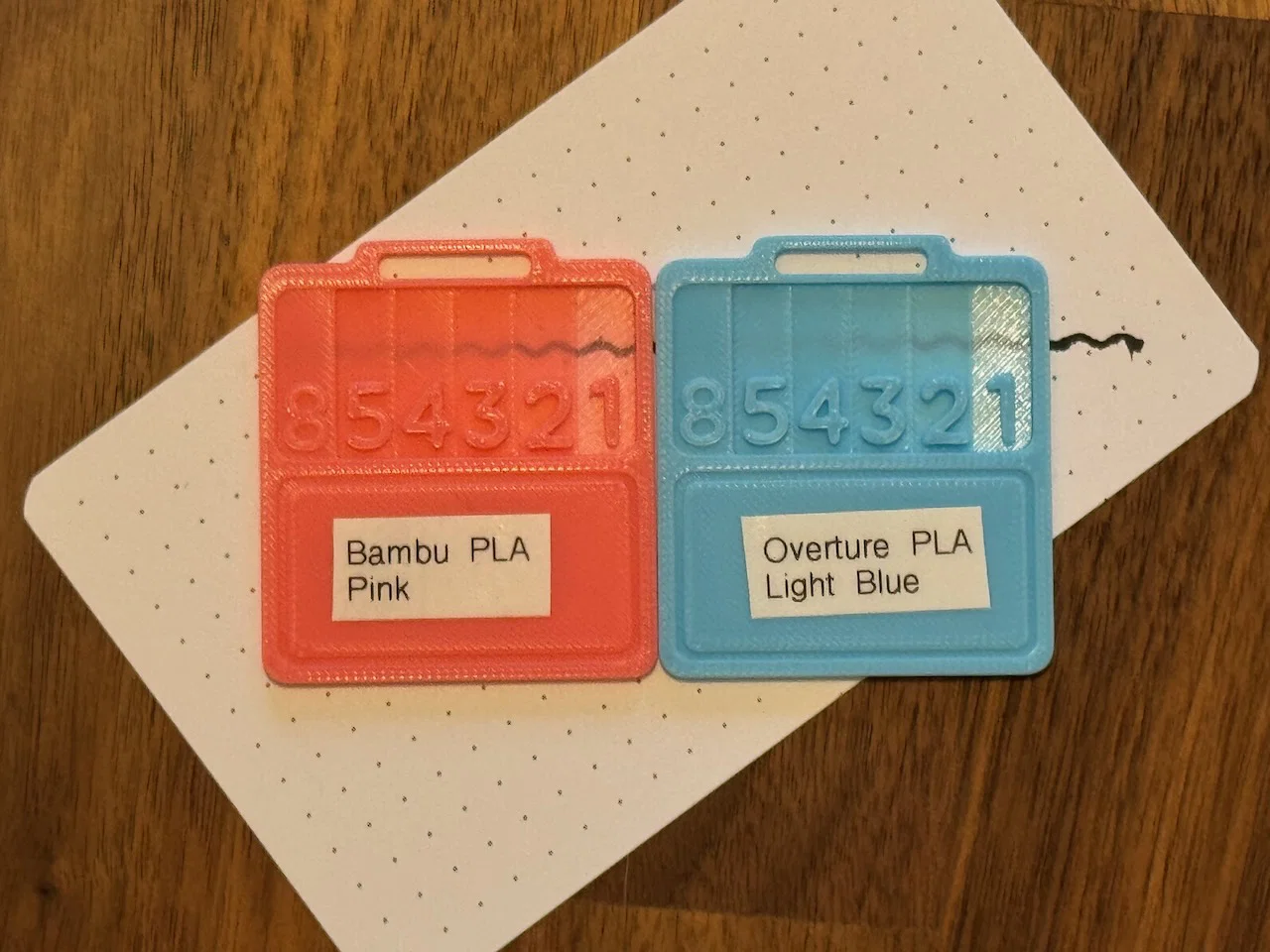

2. Giúp bạn quyết định nên làm cho chữ nổi cao bao nhiêu khi làm việc với filament đã cho. Ví dụ, trong hầu hết các mẫu này, số "8" khó đọc vì nó chỉ dày 2 lớp (0.4mm), nhưng số "1" dày 9 lớp (1.8mm) lại dễ đọc.

Khu Vực Nhãn

Ngoài việc là một ví dụ có kích thước khá lớn, phẳng, thể hiện màu sắc filament của bạn, khu vực nhãn được căn chỉnh với mặt của mẫu thử để bạn có thể thêm chữ in 3D lên đó mà không cần lo lắng về việc đổi filament. Tuy nhiên, sau khi xem xét nhiều giải pháp mẫu thử khác có sẵn, tôi tin rằng FrostbiteDesign đã có ý tưởng đúng đắn khi chọn sử dụng nhãn. Chữ in 3D - dù là dạng lỗ hay nổi - đều khó đọc hơn đáng kể.

Tôi đề xuất sử dụng nhãn in nhiệt đơn giản với chữ đen trên nền trắng sẽ dễ đọc trên cả những filament tối nhất hoặc sáng nhất.

Móc Treo

Tôi đã thêm một số "Swatch Hangar Tabs" (Tab Móc Treo Mẫu Thử) mà bạn có thể thêm vào bất kỳ mô hình nào khác để treo mẫu thử của mình bên cạnh cuộn filament, hoặc trên kệ, hoặc bất cứ đâu.

Mẫu thử trượt vào các tab này một cách dễ dàng, nhưng bạn sẽ cảm thấy hơi khó kéo ra. Điều này là để đảm bảo chúng không bị rơi ra dễ dàng, đặc biệt là khi gắn vào những thứ rung động - như máy in 3D. 😉

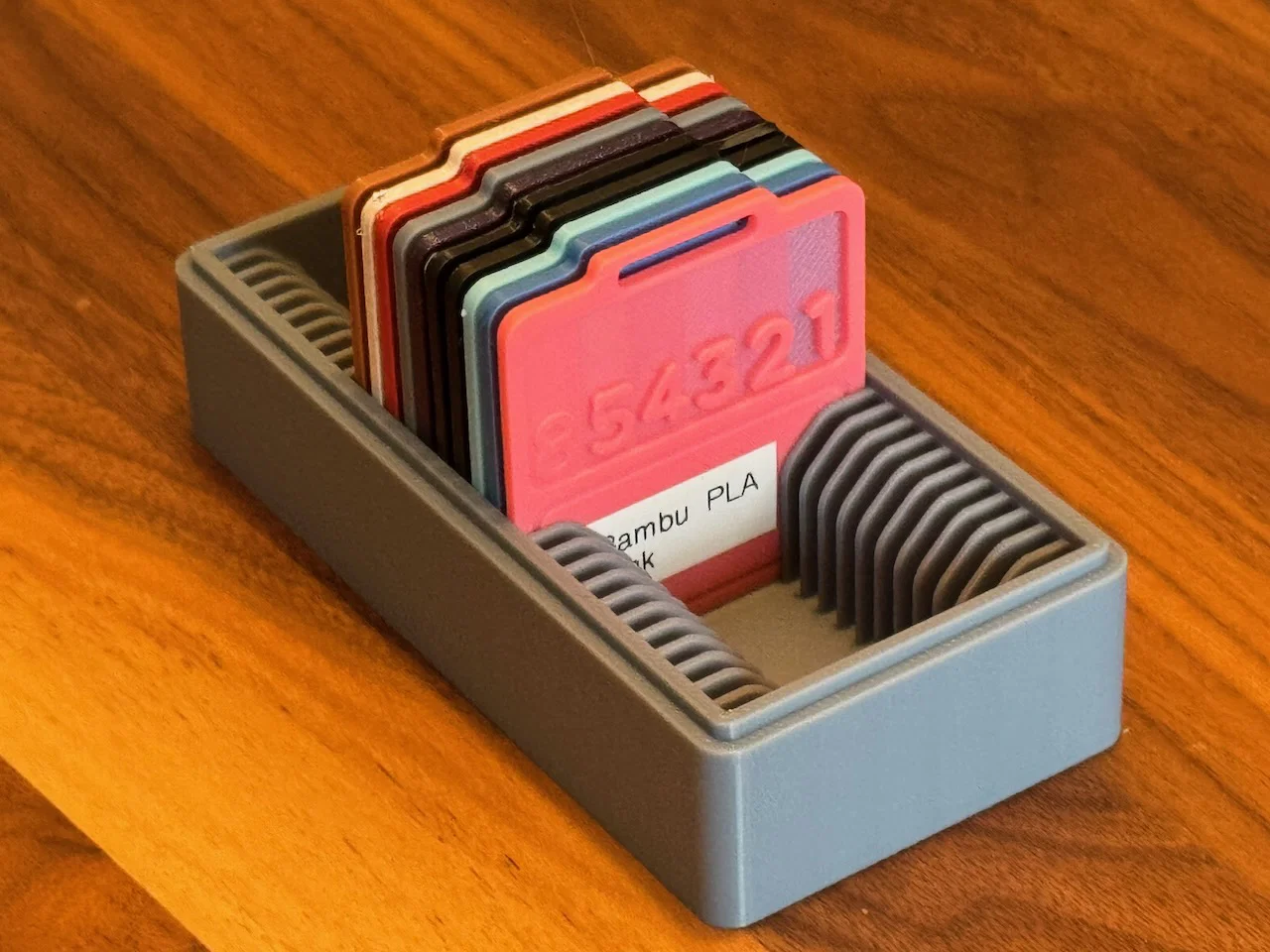

Hộp Đựng Mẫu Thử

Các mô hình hộp đựng có thể được tìm thấy trên trang Mini Filament Swatches gốc đã truyền cảm hứng cho thiết kế này. Thật không may, chúng được tải lên với giấy phép không cho phép tôi đưa chúng vào đây.

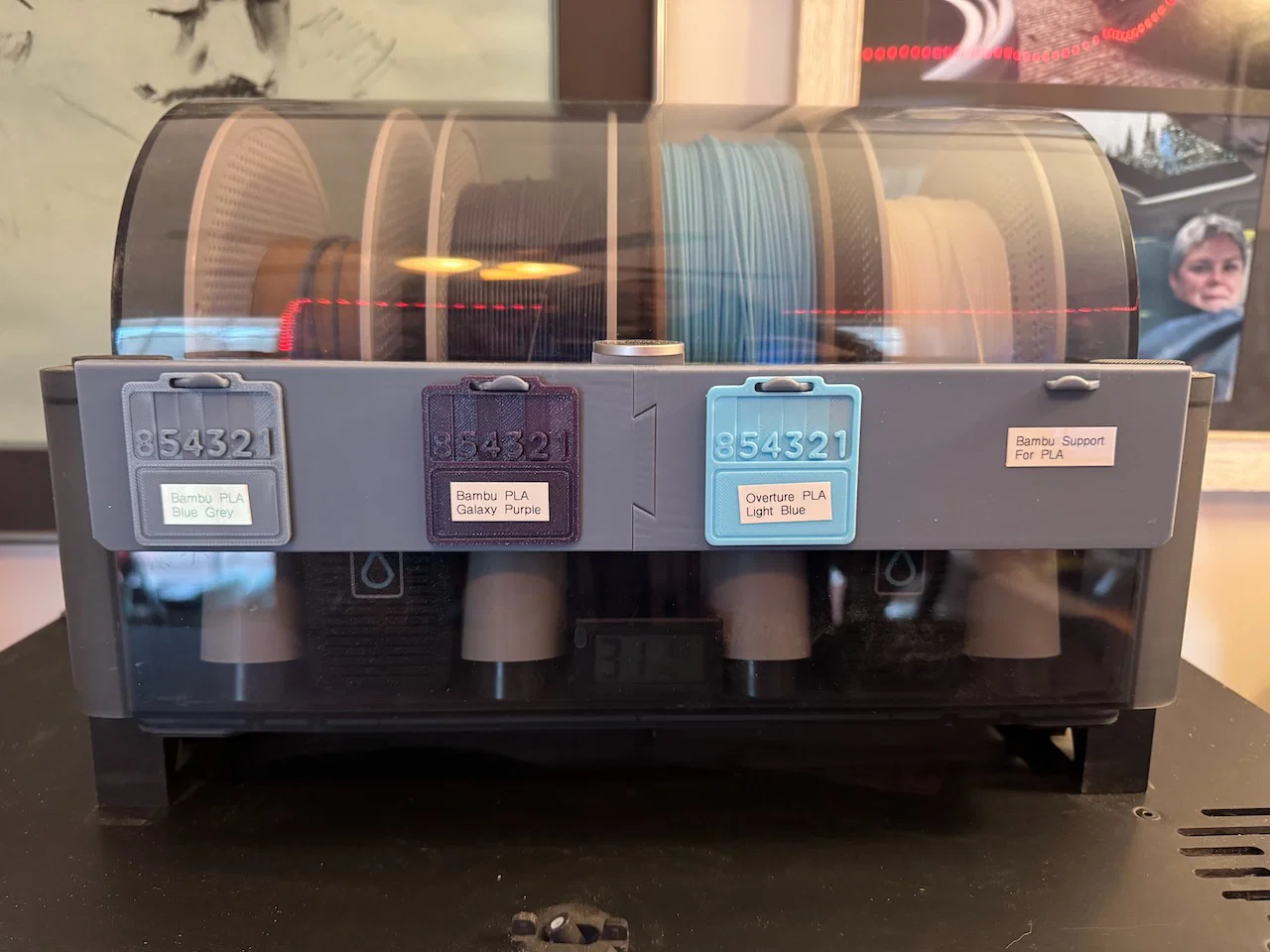

Bambu Lab AMS

Nếu bạn có Bambu Labs AMS, tôi đã bao gồm một tấm đế có thể gắn vào mặt trước của nó và cho phép bạn treo mẫu thử trực tiếp phía trước cuộn dây với filament đó. Điều này hữu ích vì nắp che AMS có màu ám khói, cộng thêm bụi bẩn bám vào, khiến việc xác định xem màu sắc trong AMS có thực sự là màu bạn muốn hay không trở nên khó khăn.

Tôi khuyên bạn nên dán một dải băng dính hai mặt dưới phần gờ của tấm đế AMS để giữ nó không bị rung rơi ra.

Bạn sẽ tìm thấy một phiên bản trong tệp bambu_multiple_plates_with_everything.3mf đã được chia đôi bằng khớp nối đuôi én và sắp xếp theo chiều dọc để có thể in mà không cần hỗ trợ. Tuy nhiên, tôi thực sự khuyên bạn nên in ở tốc độ bằng một nửa với một lớp brim vì nó sẽ bị rung quá nhiều nếu bạn in nhanh, và lớp brim sẽ giúp giữ nó bám vào mặt bàn in. Tôi đã dán hai nửa lại với nhau ở mặt sau, sau đó dùng băng dính hai mặt để giữ nó vào AMS.
