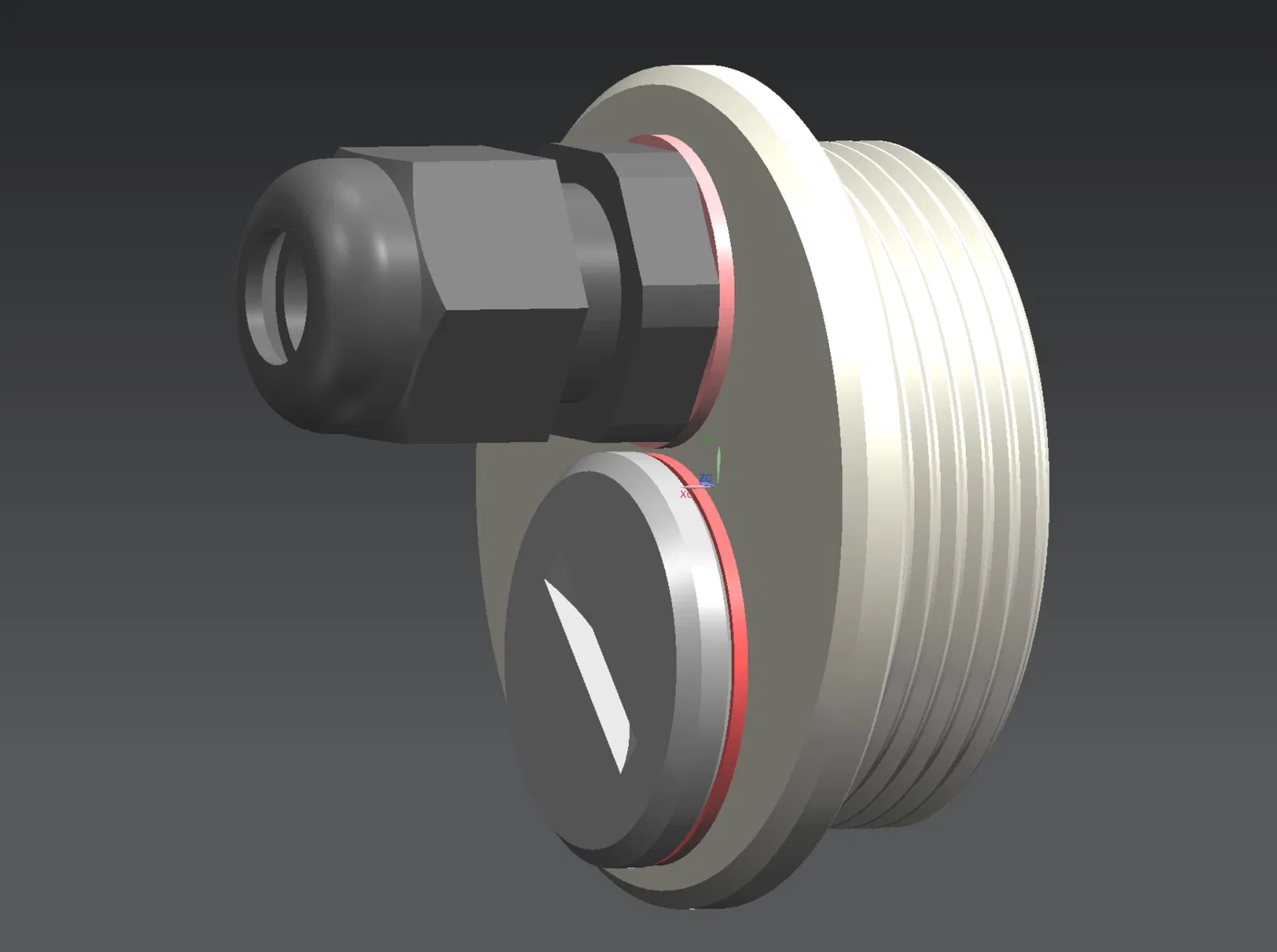

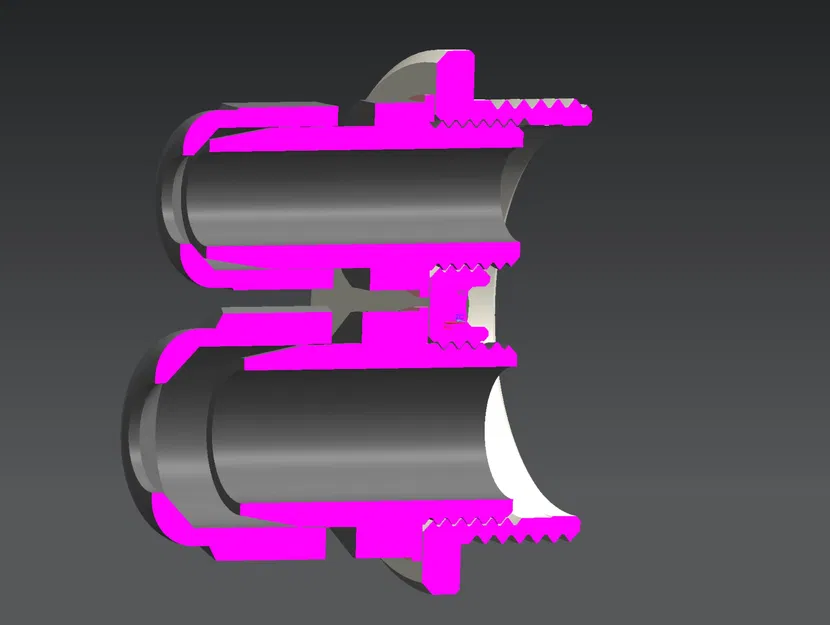

Bộ chuyển đổi chặn PG29 sang 1xPG7 + 1xPG9

Chặn ren PG29 dùng để đóng các lỗ PG29 chưa sử dụng trên vỏ hộp. Bộ chuyển đổi cho đầu nối cáp PG9, cho dây có đường kính nhỏ hơn. Các lỗ PG9 chưa sử dụng có thể được đóng bằng chặn PG9 với ren PG9.

1. Loại ren: Ren PG (PG29, PG9, PG7)

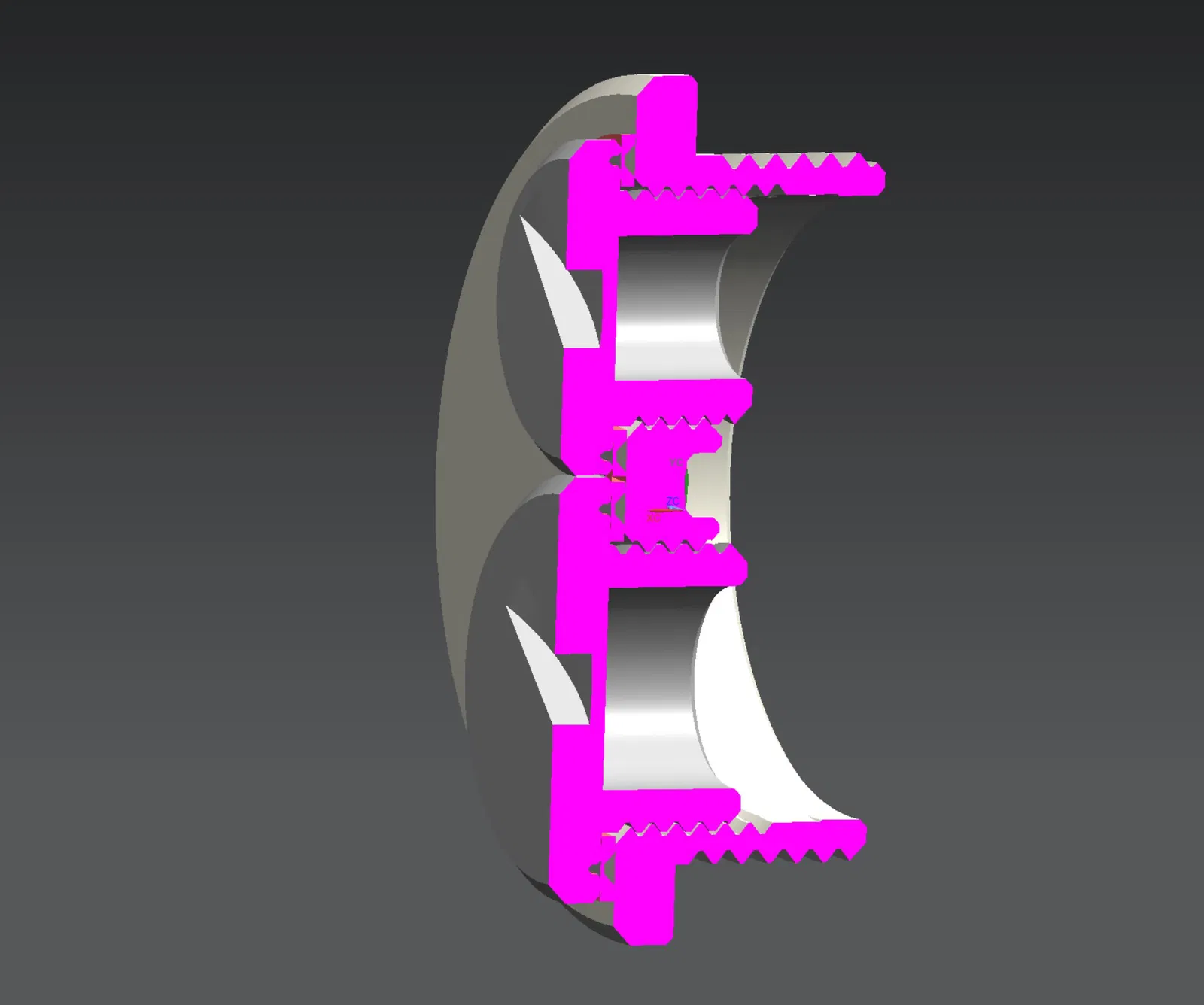

2. Đường kính lỗ PG Đường kính lỗ PG29: a) lỗ ren: 35.5mm / Ren PG b) lỗ khoan không ren: 37.0mm Đường kính lỗ PG7: c) lỗ ren: 11.3mm / Ren PG d) đường kính dây: 6.0mm Đường kính lỗ PG9: e) lỗ ren: 13.9mm / Ren PG f) đường kính dây: 8.0mm

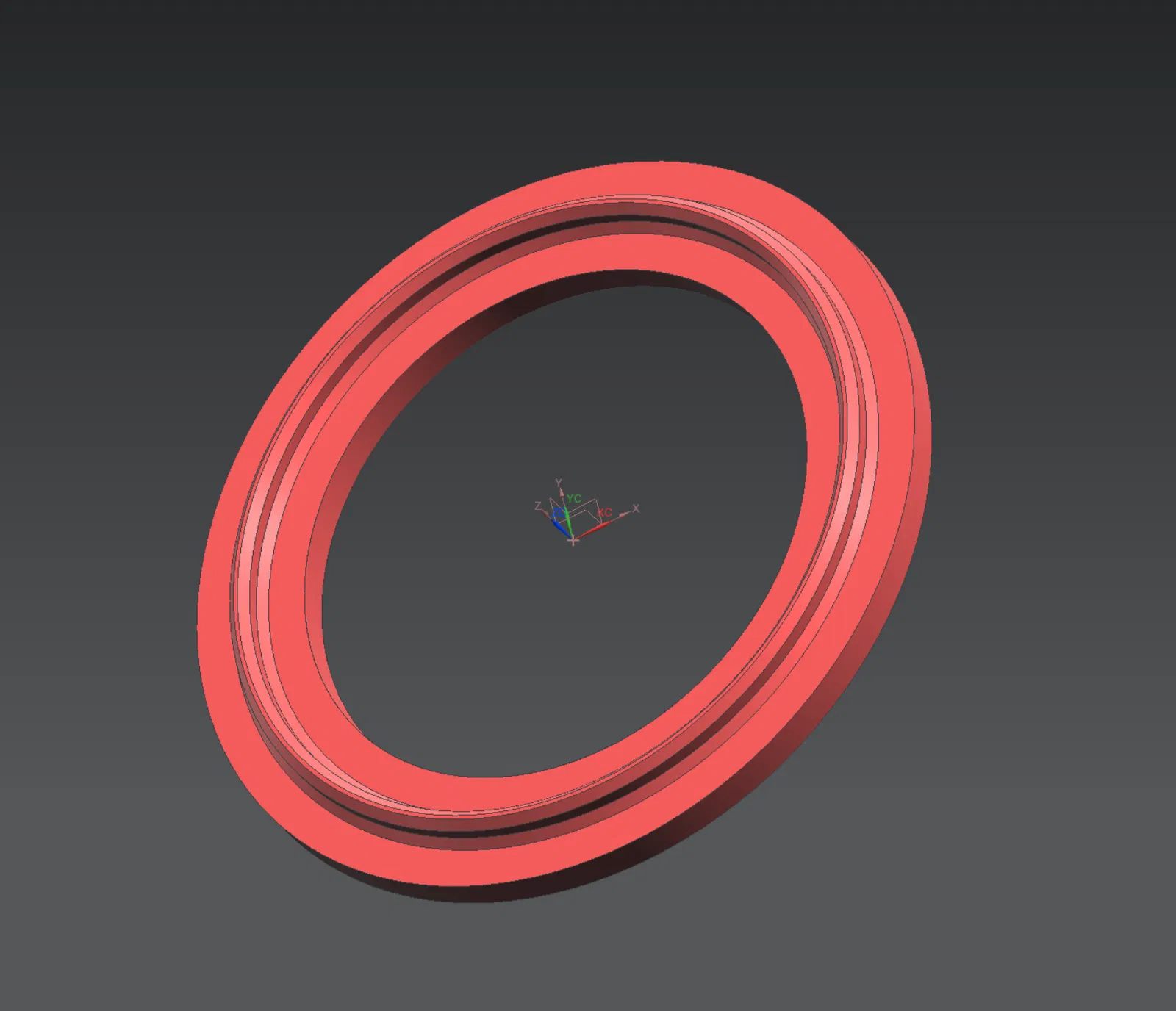

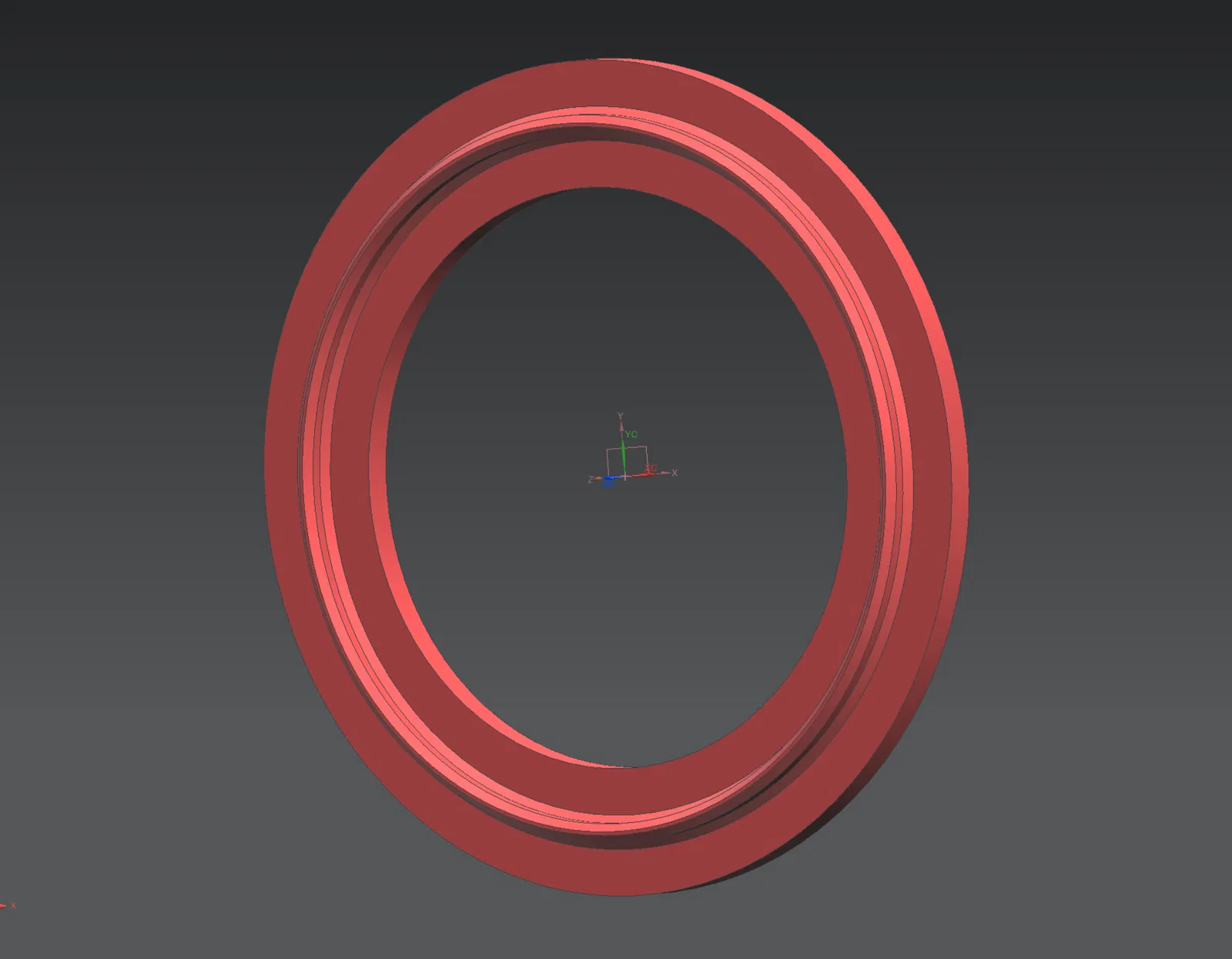

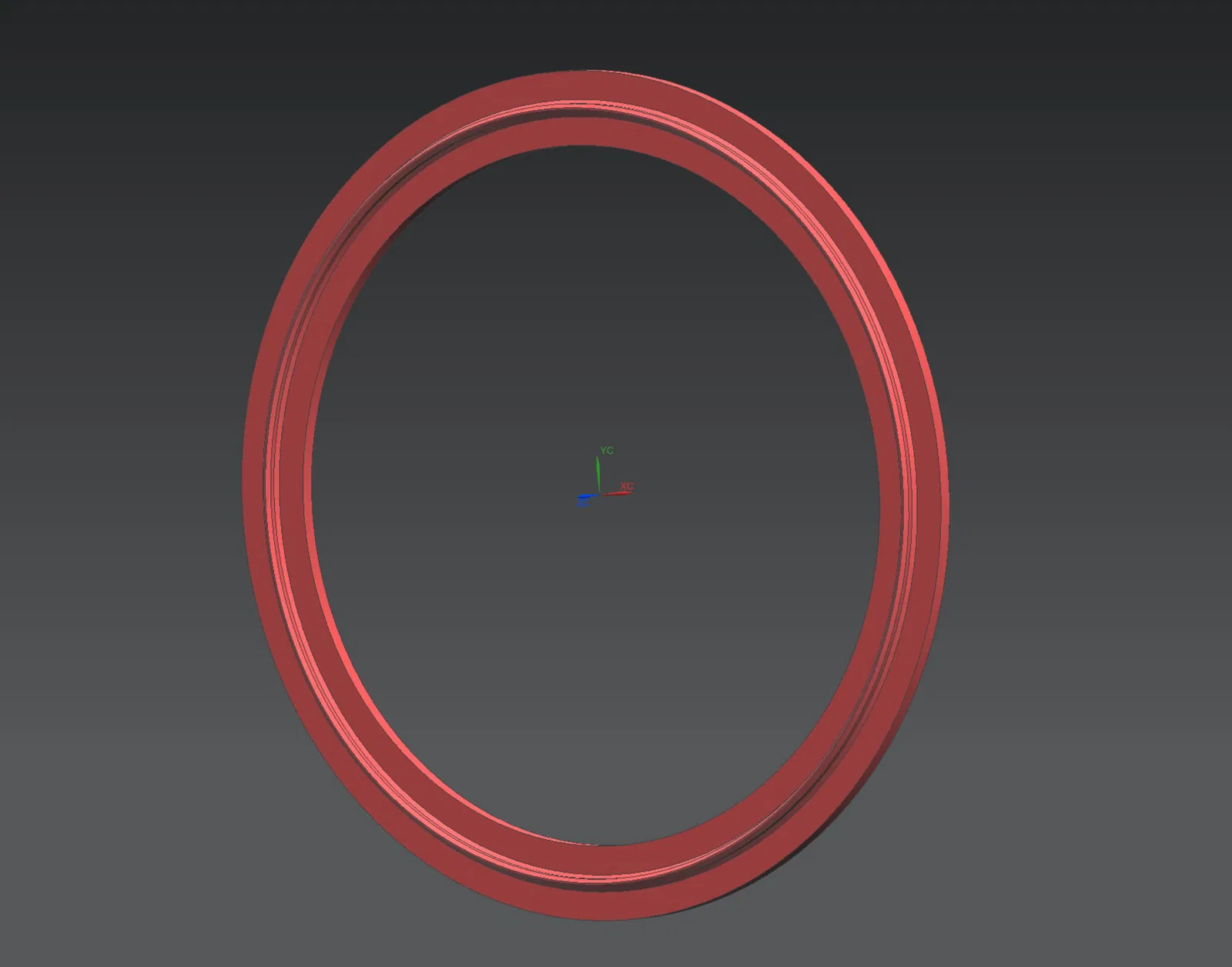

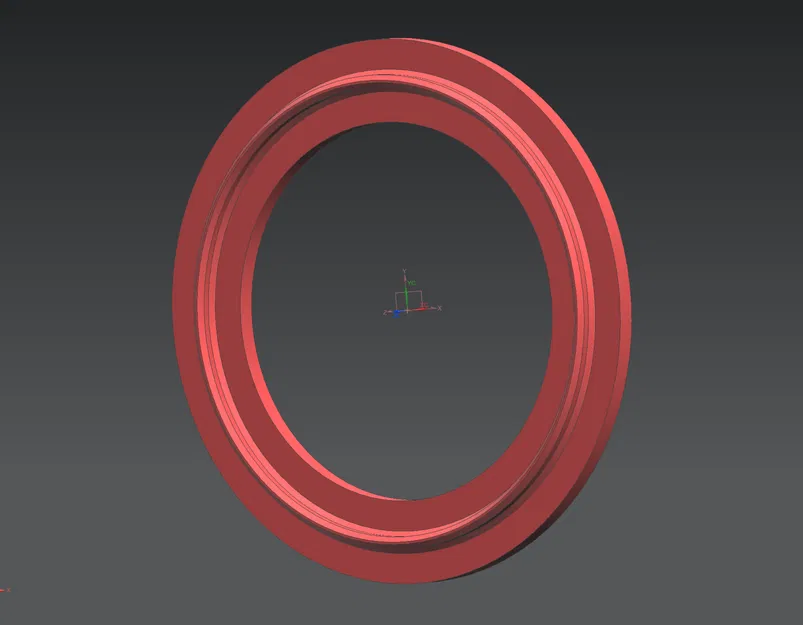

3. Gioăng làm kín: Có sẵn file model gioăng TPU tùy chọn cho PG29. Có sẵn file model gioăng TPU tùy chọn cho PG9. Có sẵn file model gioăng TPU tùy chọn cho PG7.

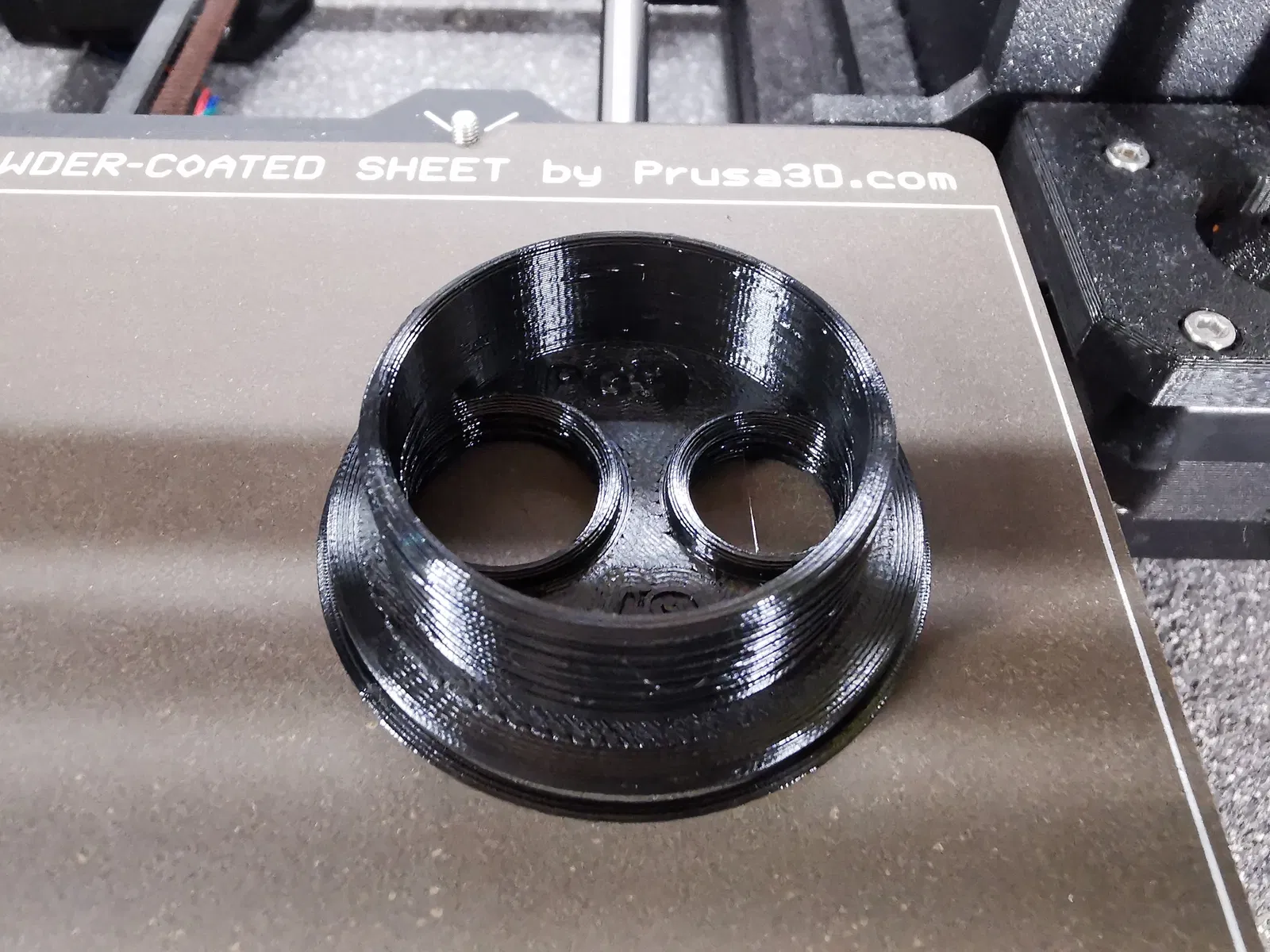

In ấn Vật liệu: PETG (chặn, đai ốc), TPU 95A (gioăng) Giá đỡ: không cần Brim: không cần In nối tiếp (từng phần một) để ren đẹp hơn.

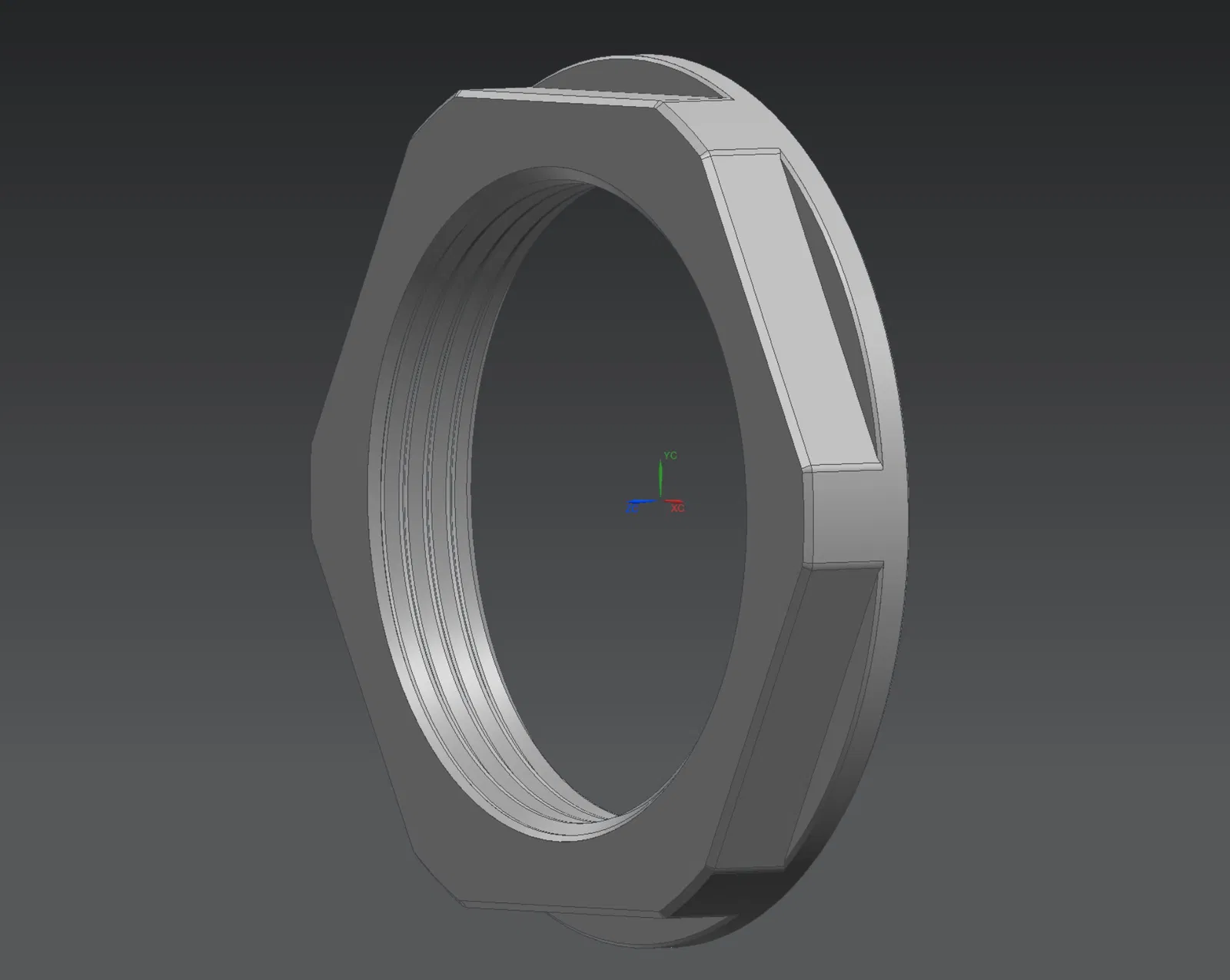

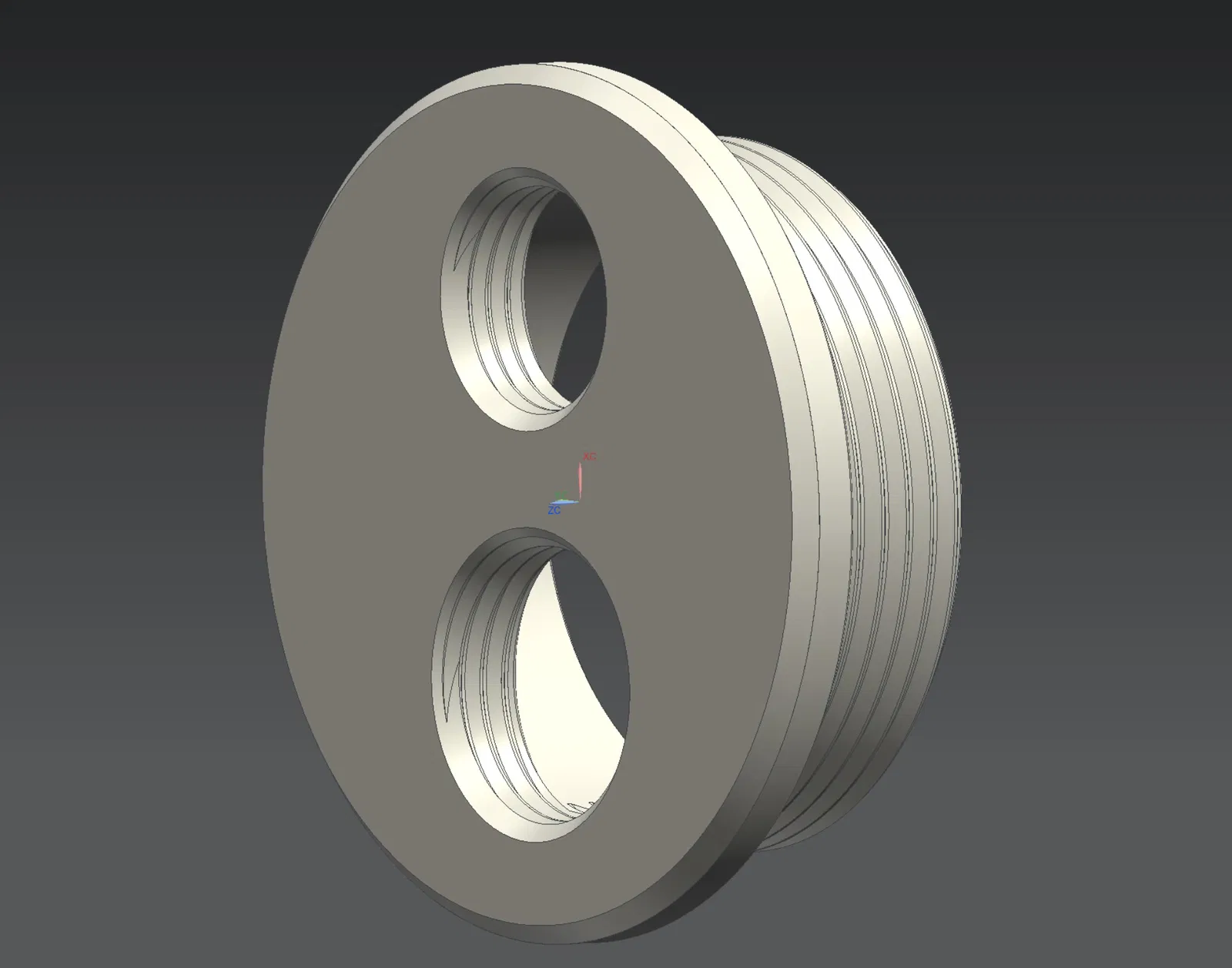

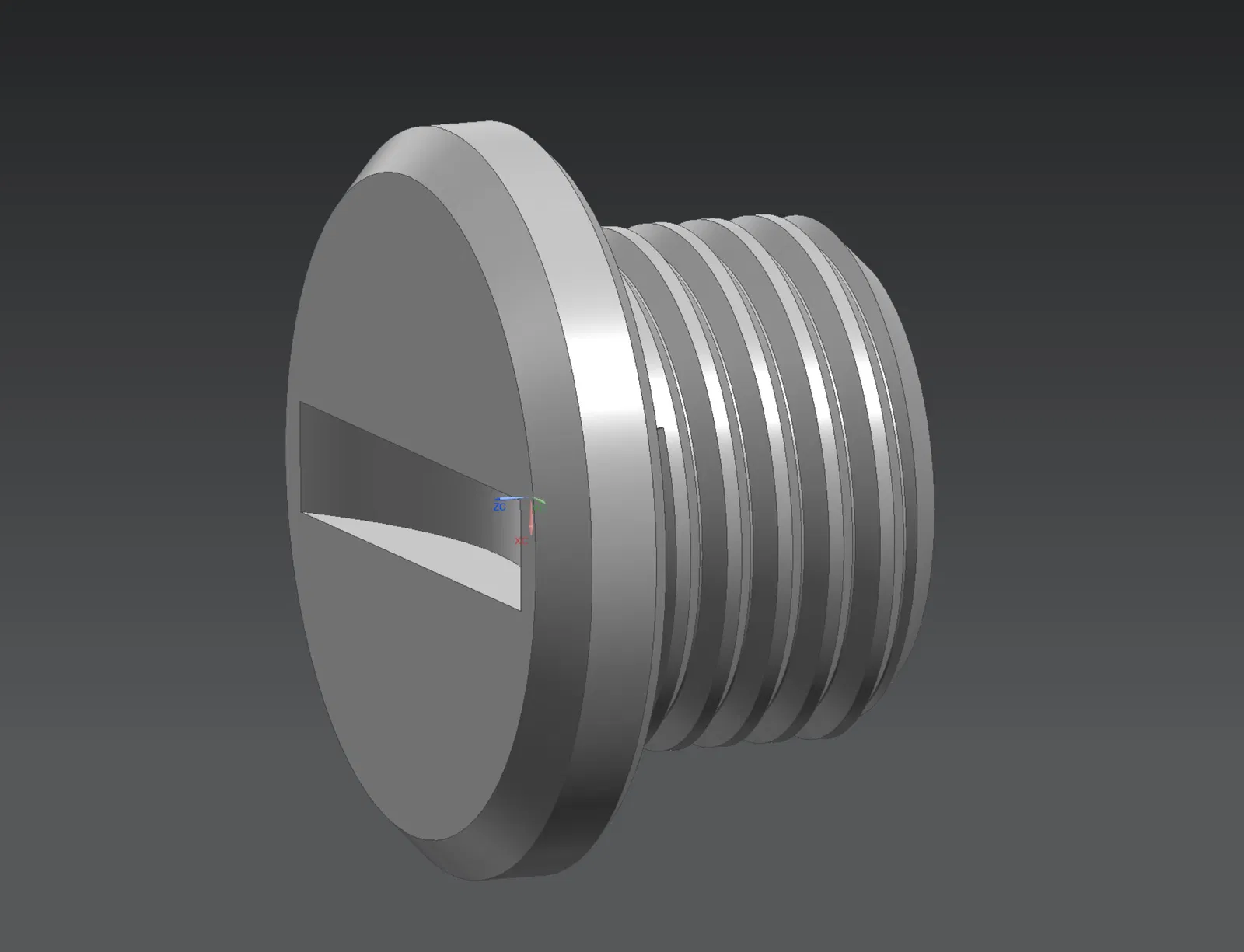

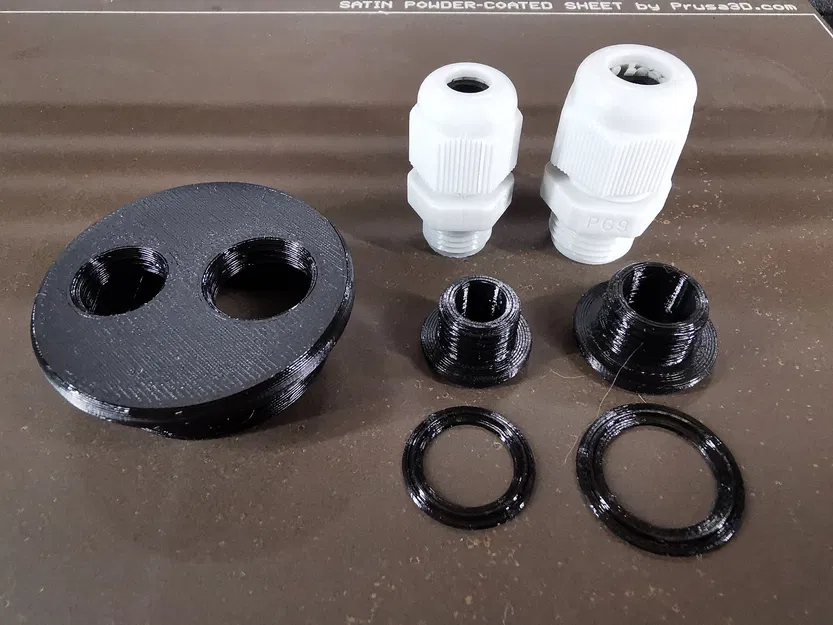

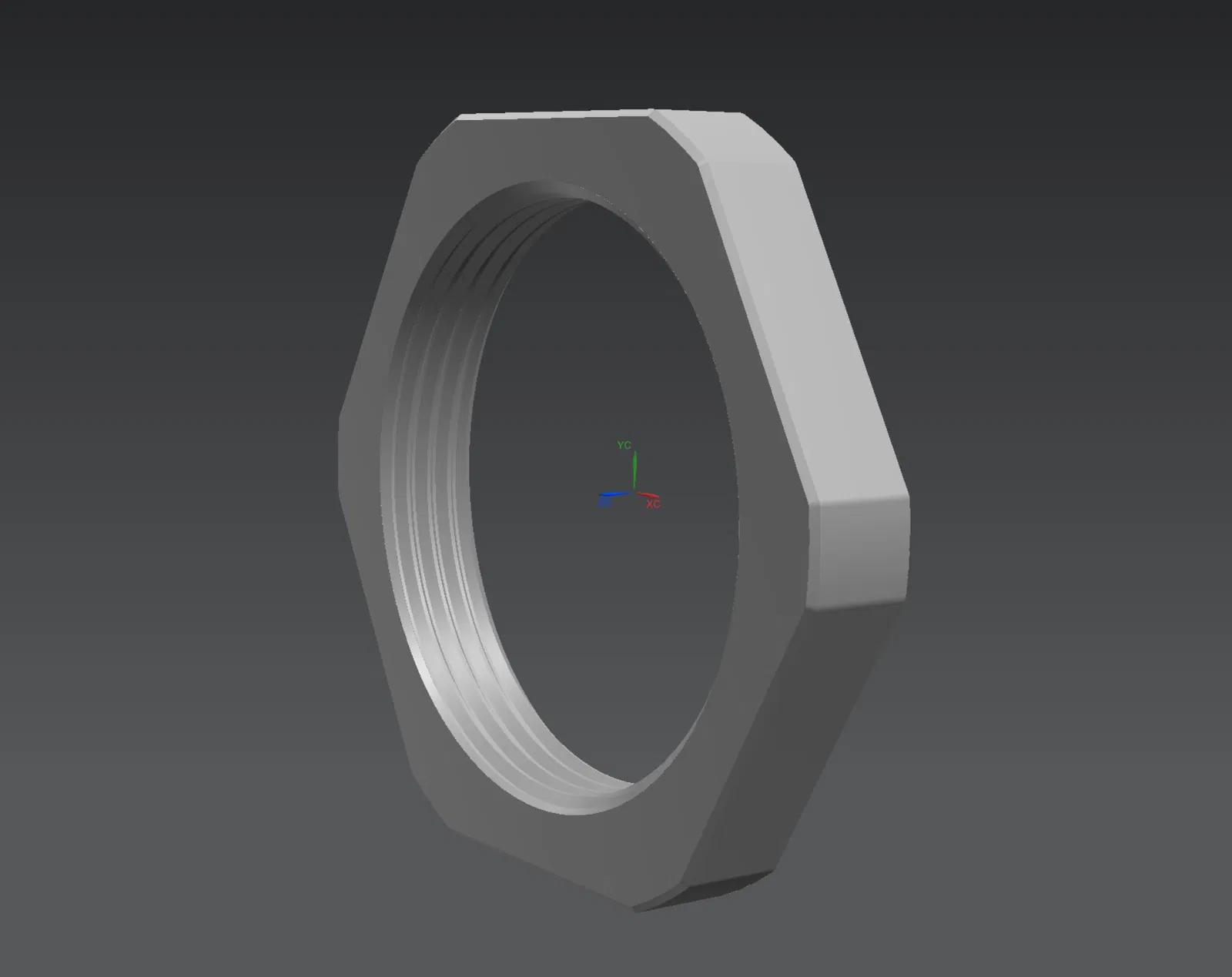

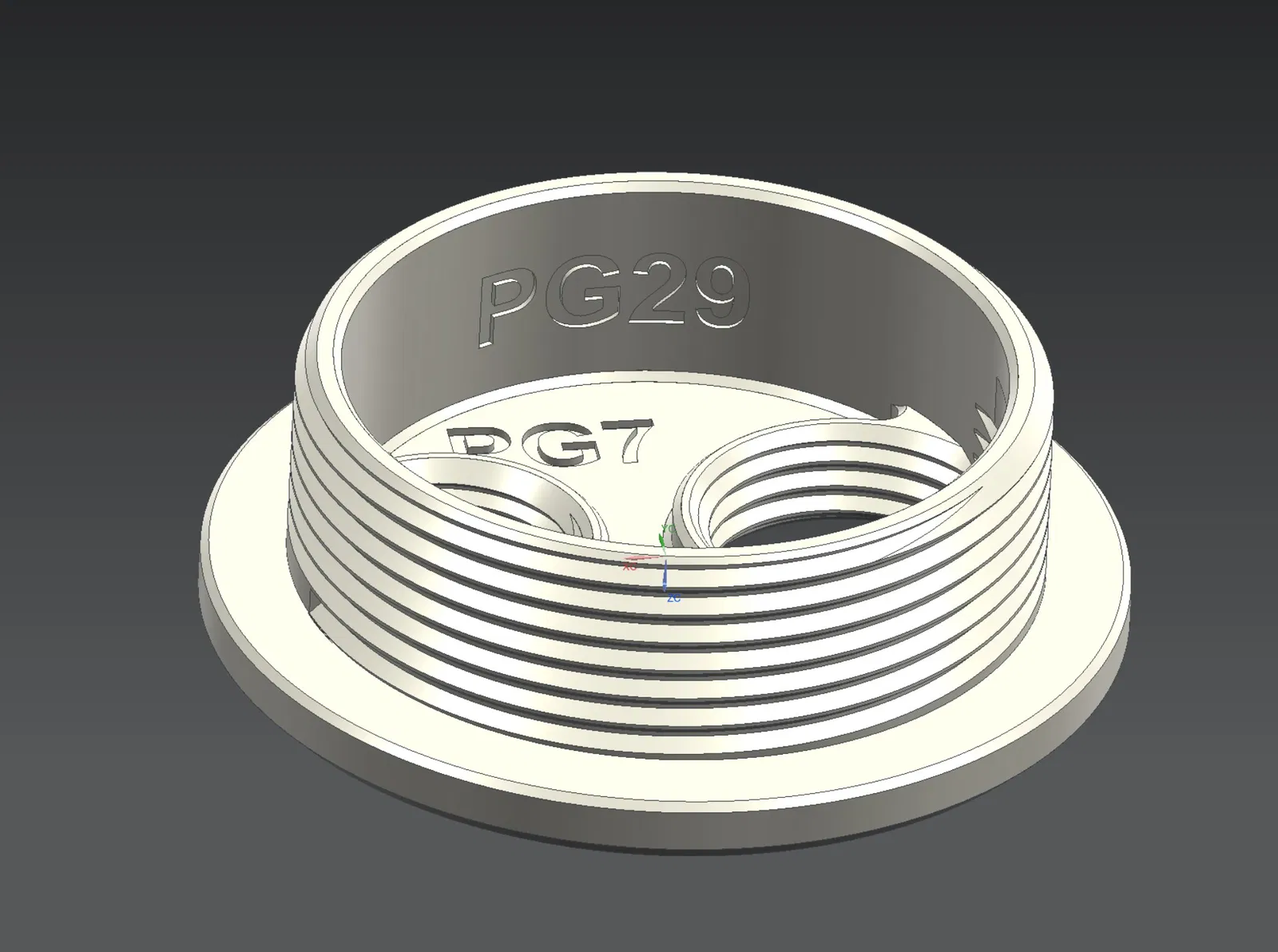

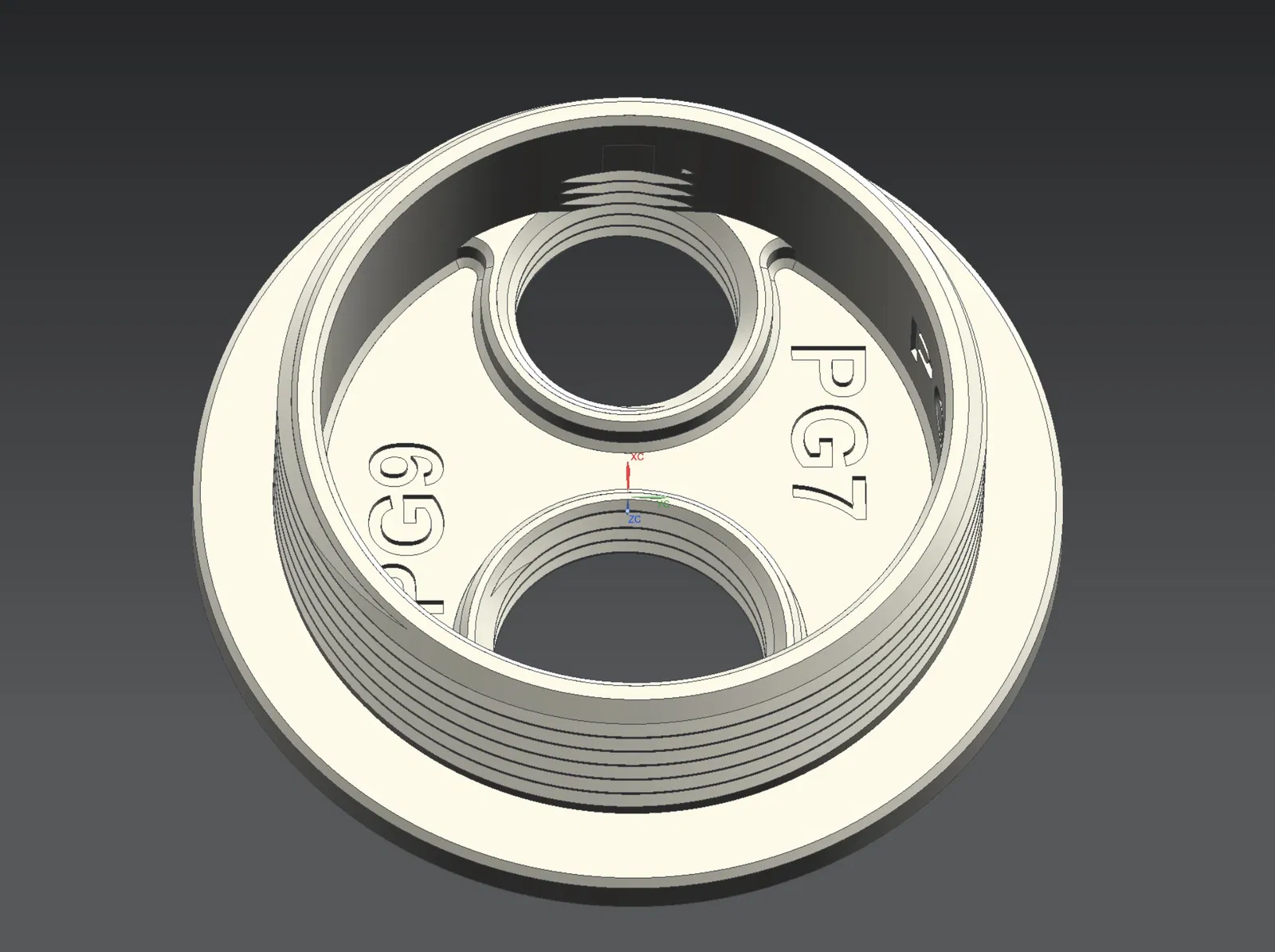

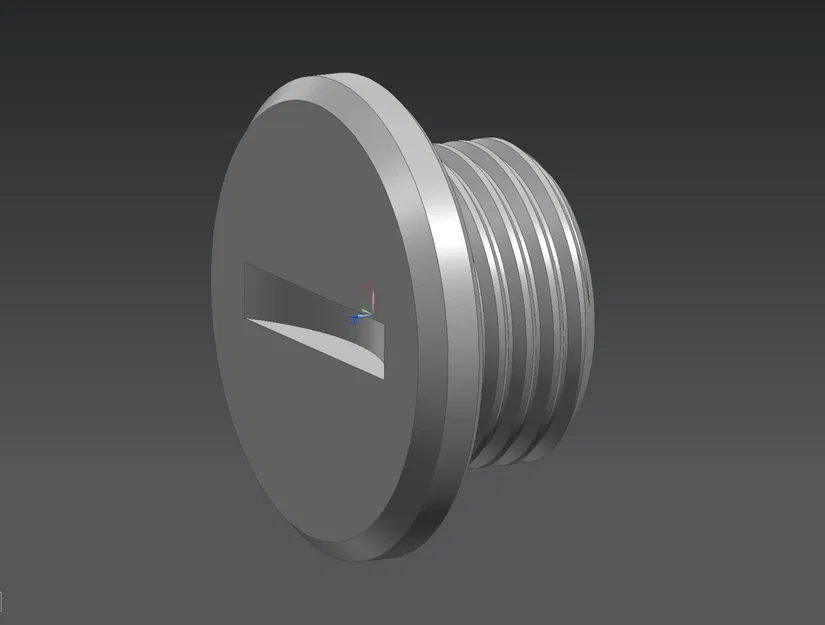

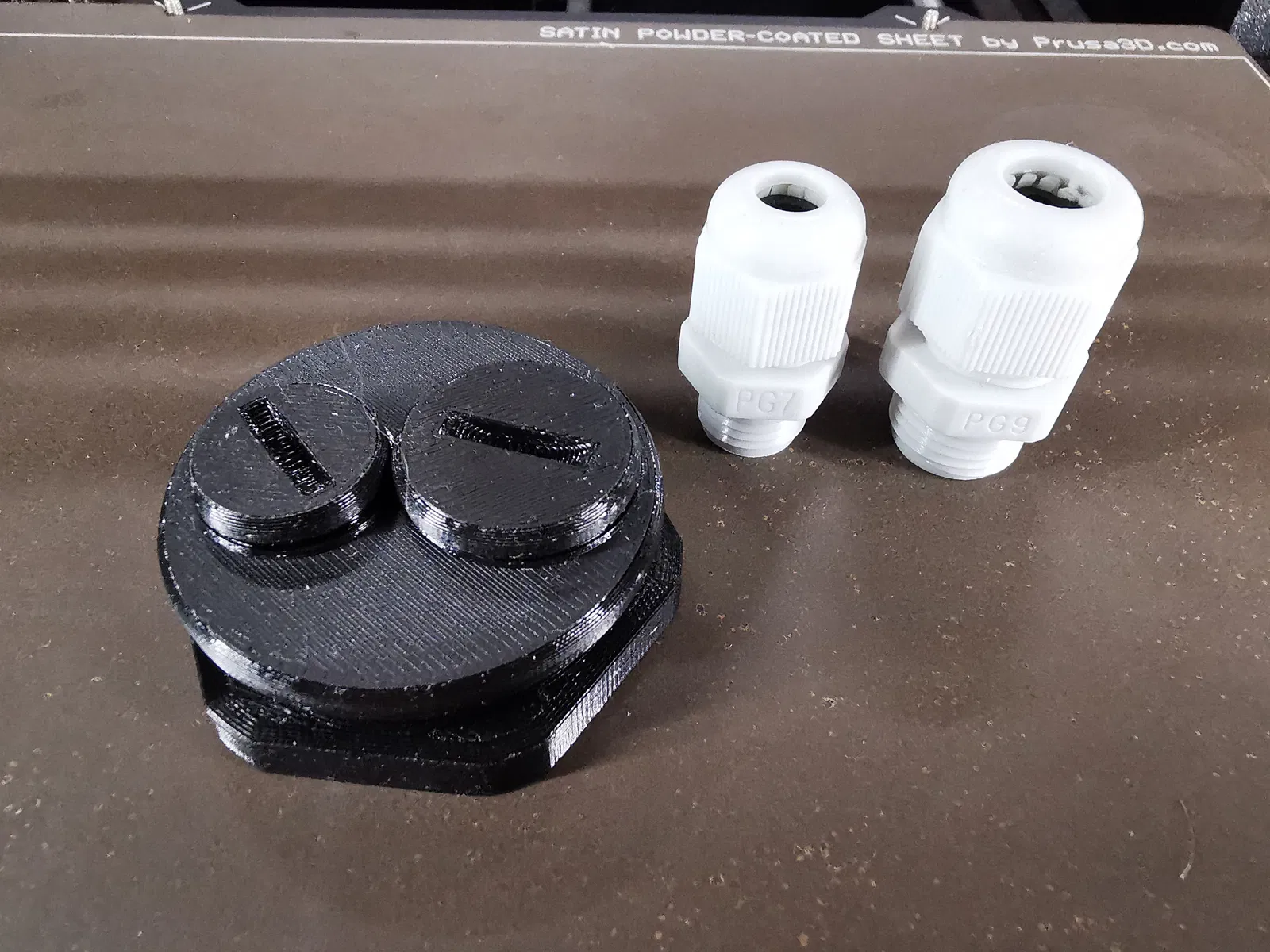

Vật liệu 1x Bộ chuyển đổi PG29 (Ren PG29) [PG29_BlindStuffing_PGthread_to_1xPG9_PGthread_v00.stl] 1x Đai ốc chặn PG29 (Ren PG21) [PG29_Nut_PGthread_v01.stl hoặc [PG29_Nut_PGthread_v11.stl] 1x Đầu nối cáp PG7 (Ren PG7) [xem link] (1-0)x Chặn PG7 [PG7_BlindStuffing_PGthread_v03.stl] 1x Gioăng TPU PG7 (tùy chọn) [PG7_TPU-Sealing_v01.stl] 1x Đầu nối cáp PG9 (Ren PG9) [xem link] (1-0)x Chặn PG9 [PG9_BlindStuffing_PGthread_v00.stl] 1x Gioăng TPU PG9 (tùy chọn) [PG9_TPU-Sealing_v00.stl]

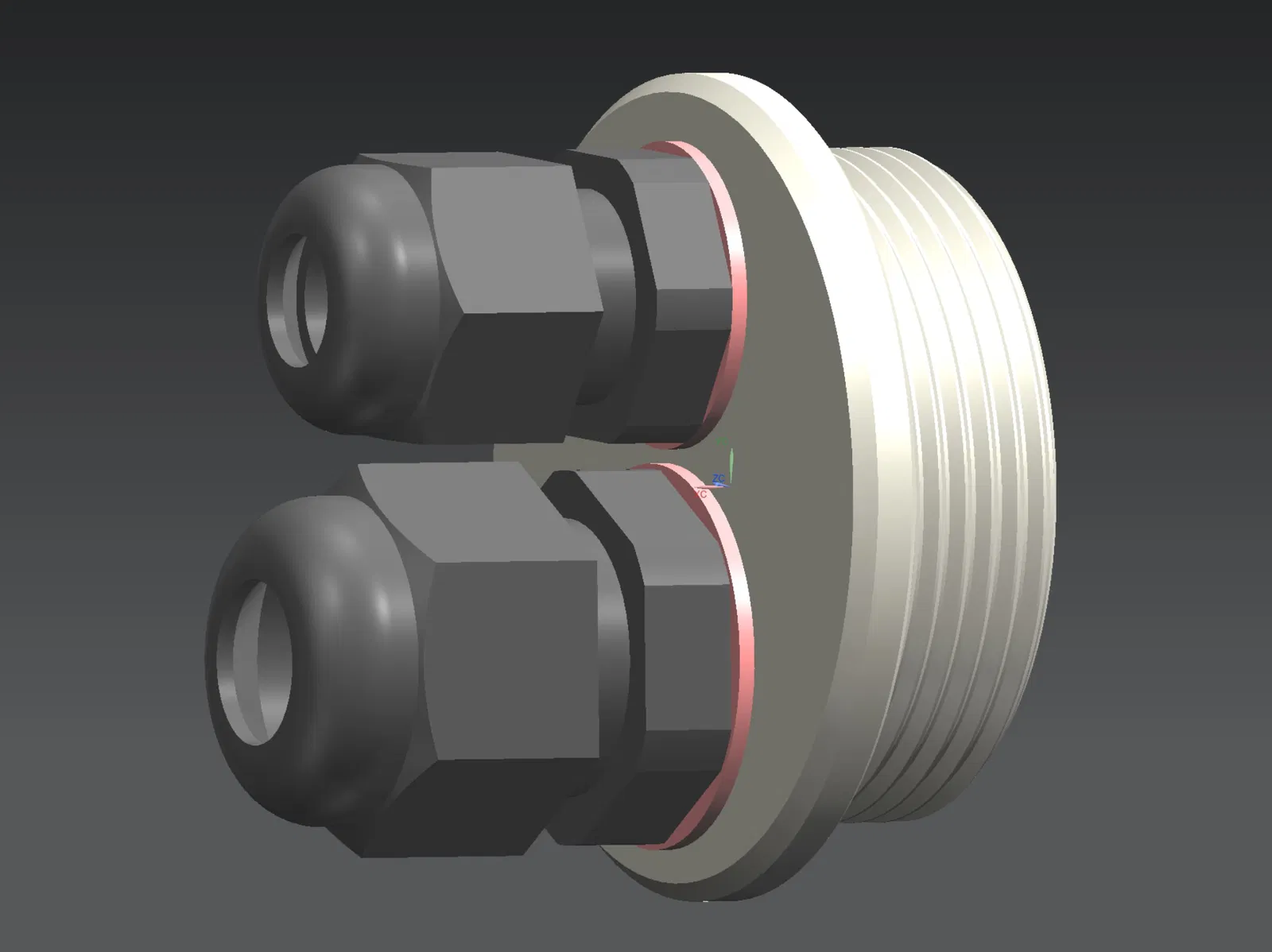

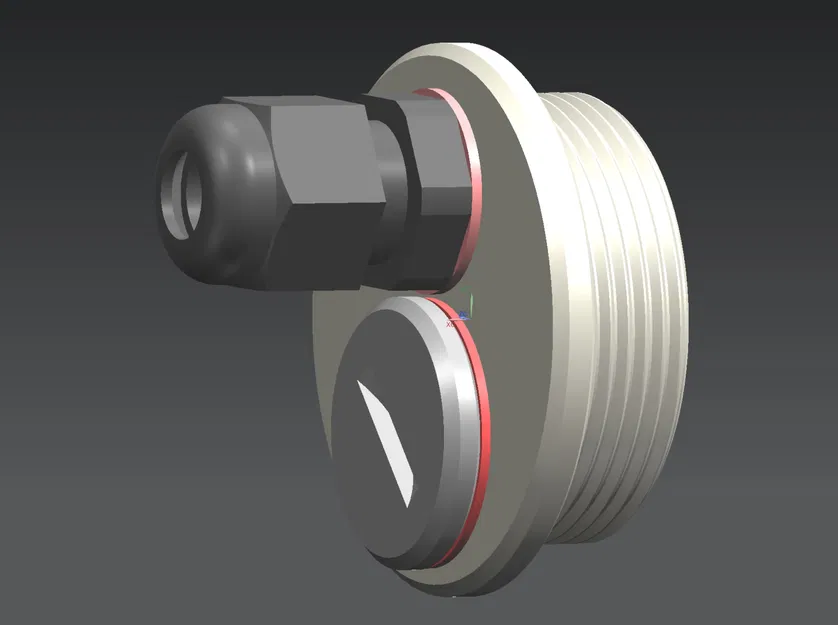

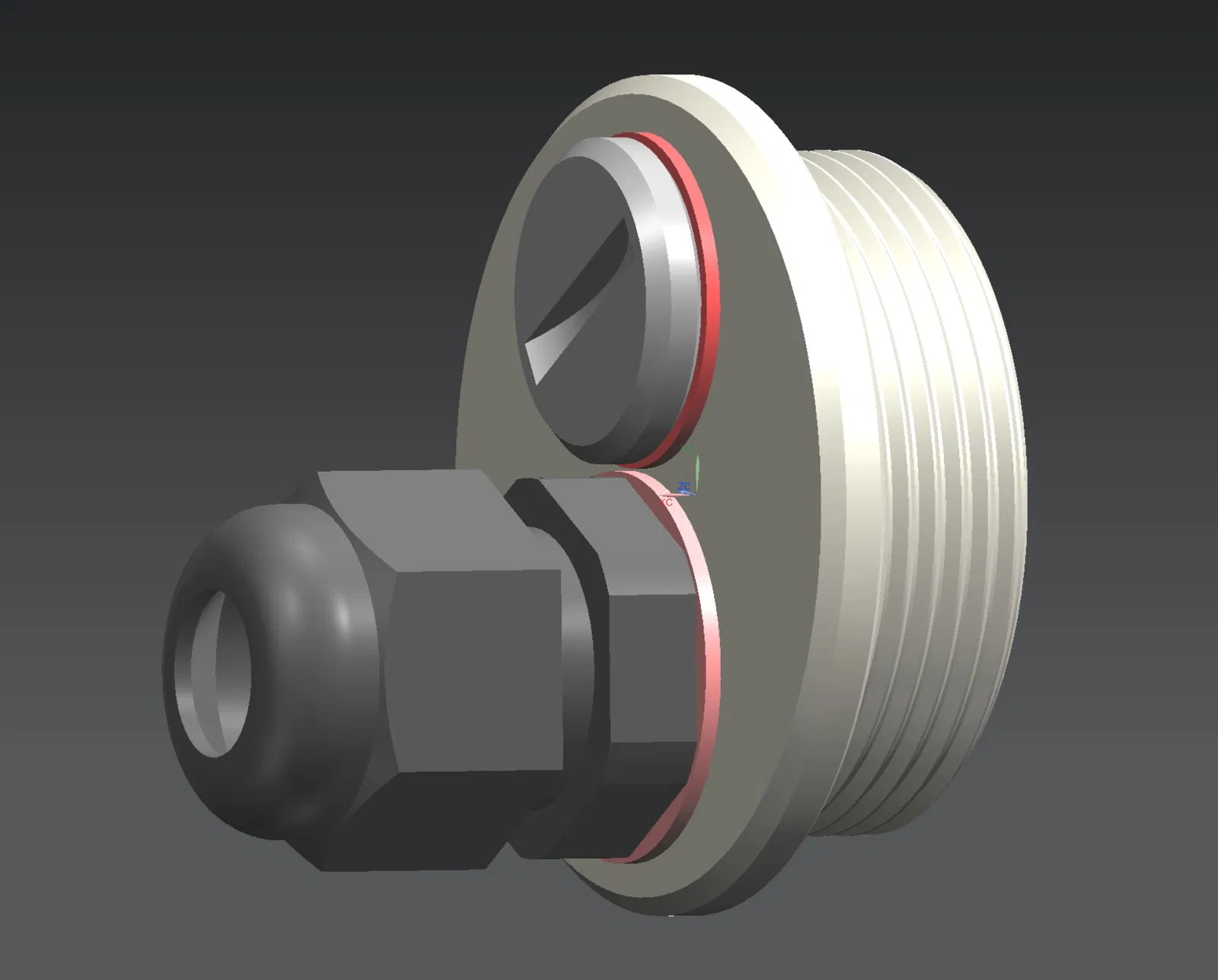

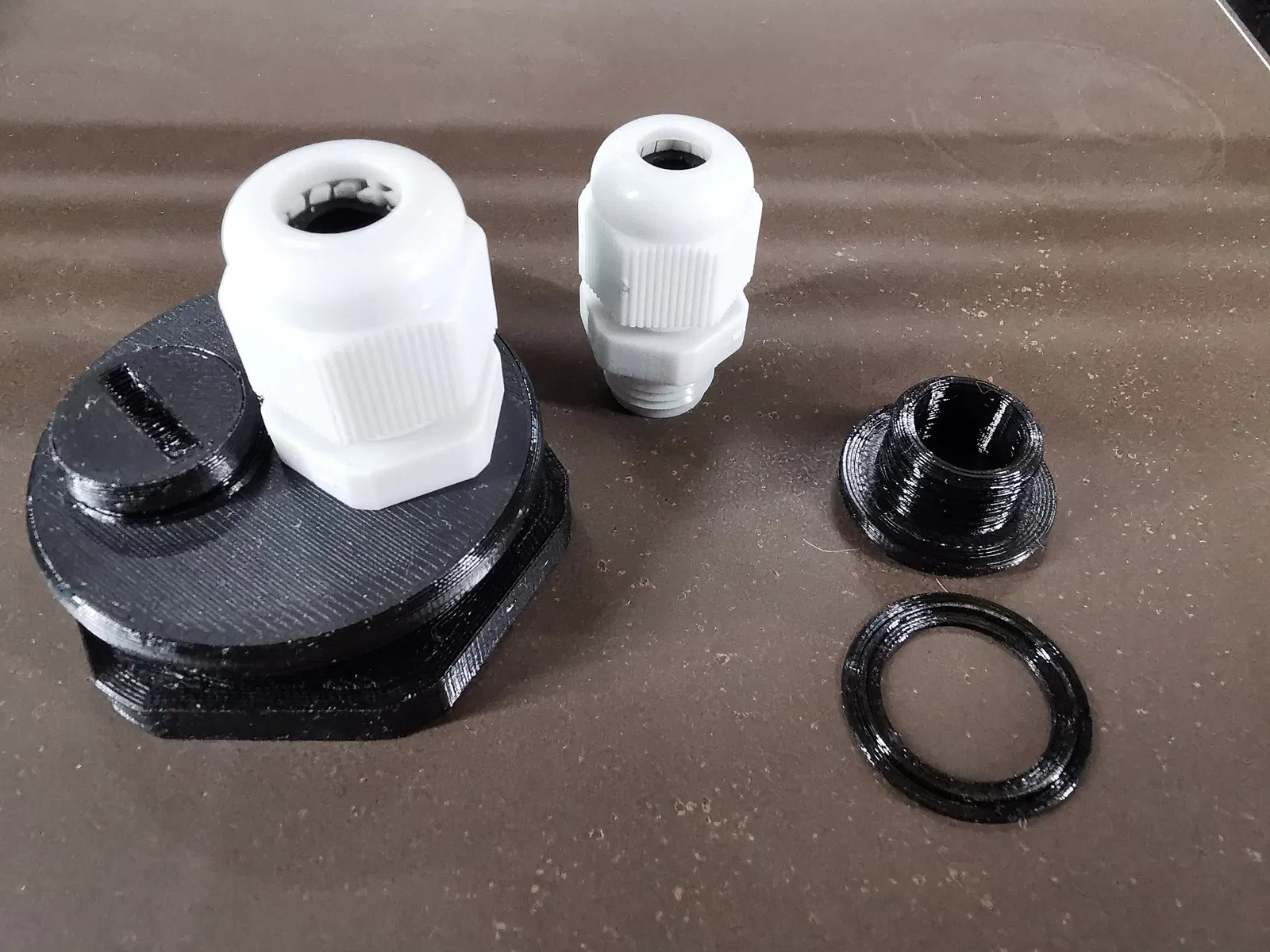

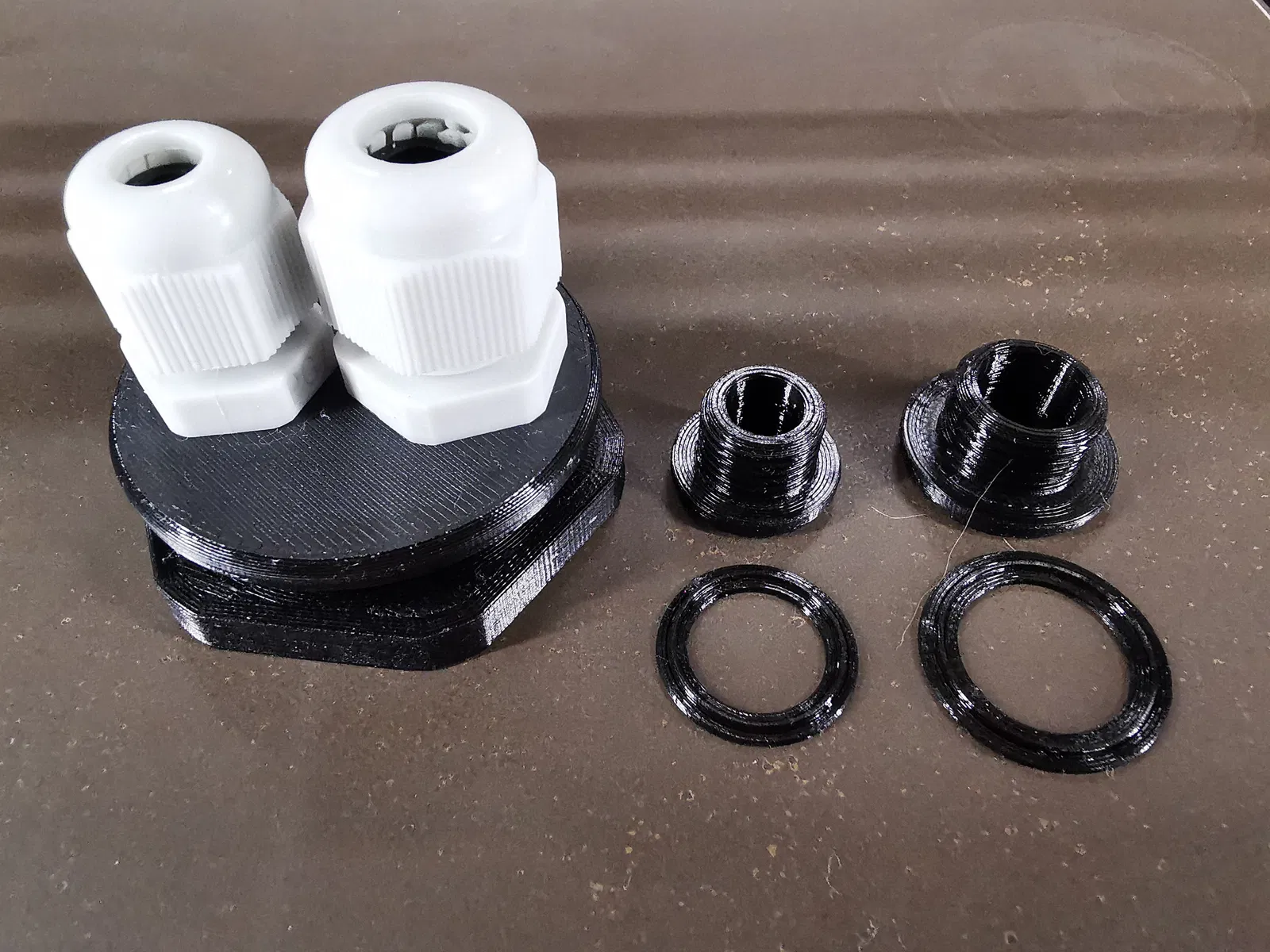

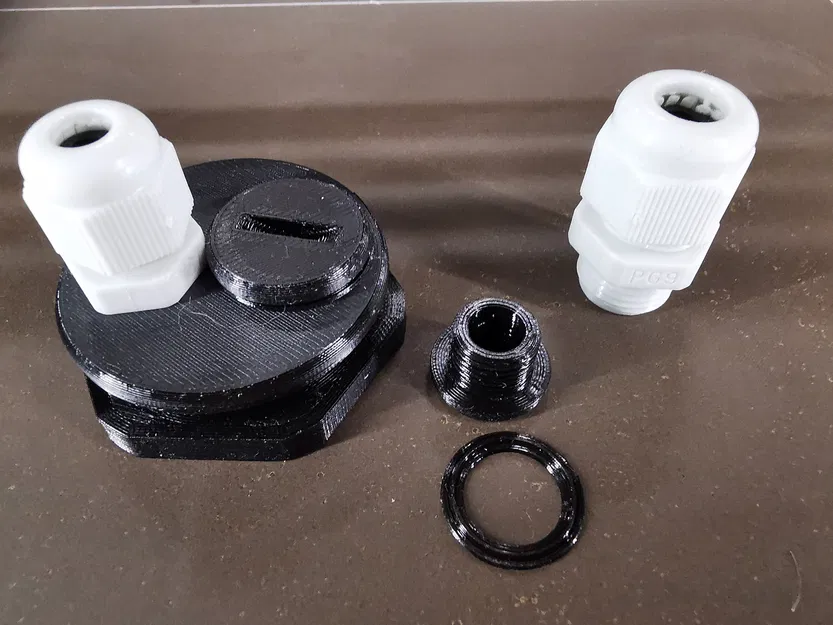

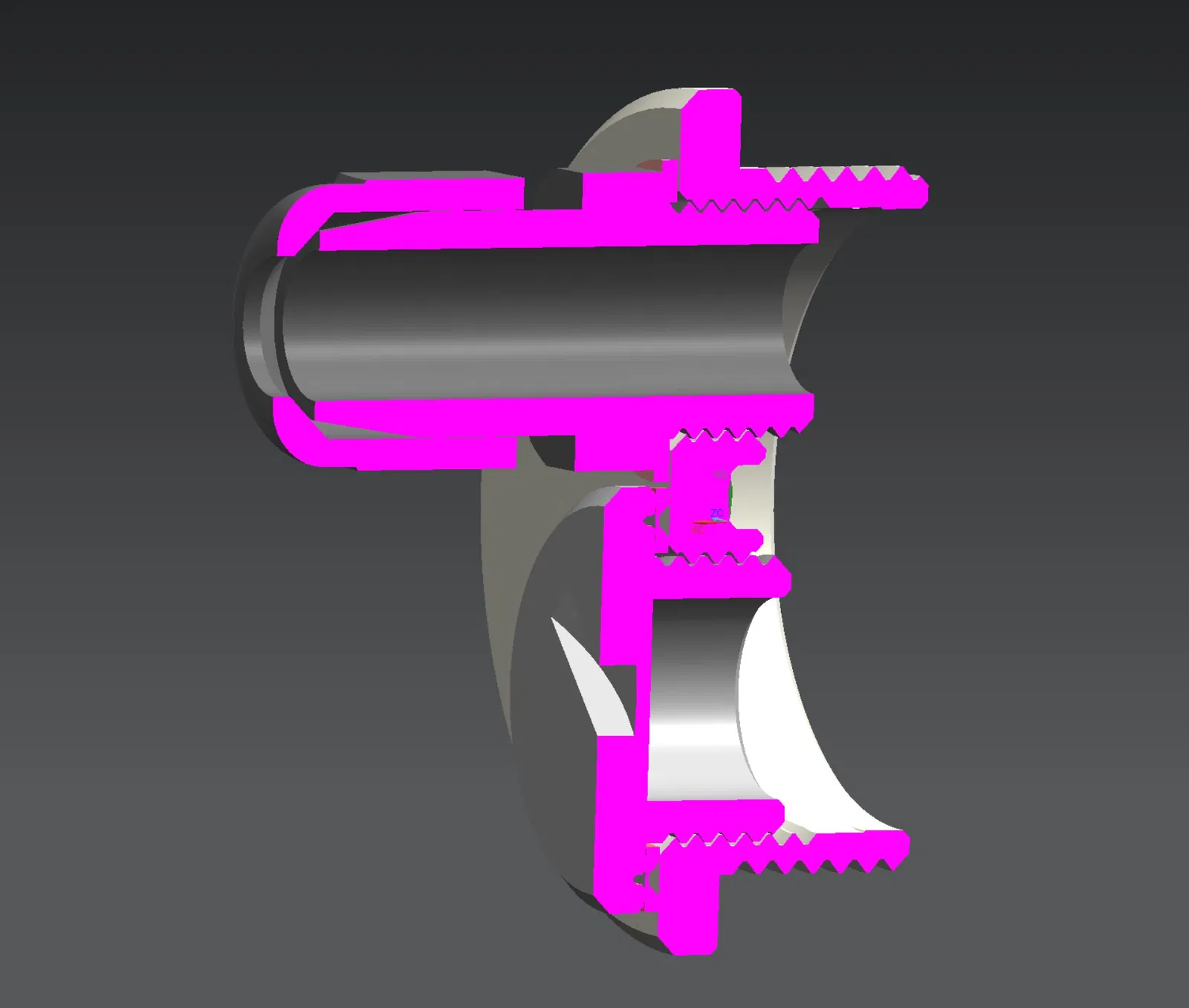

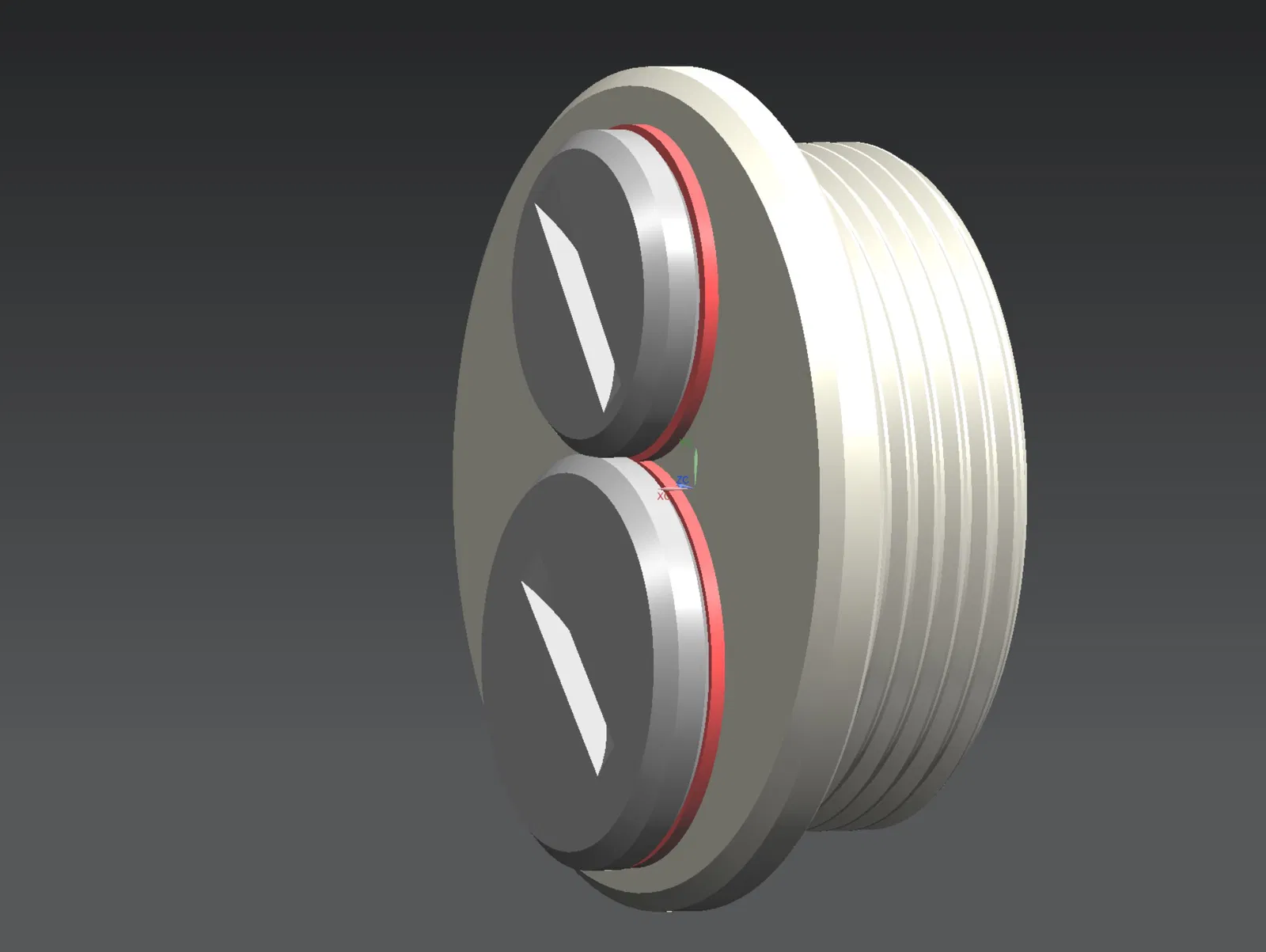

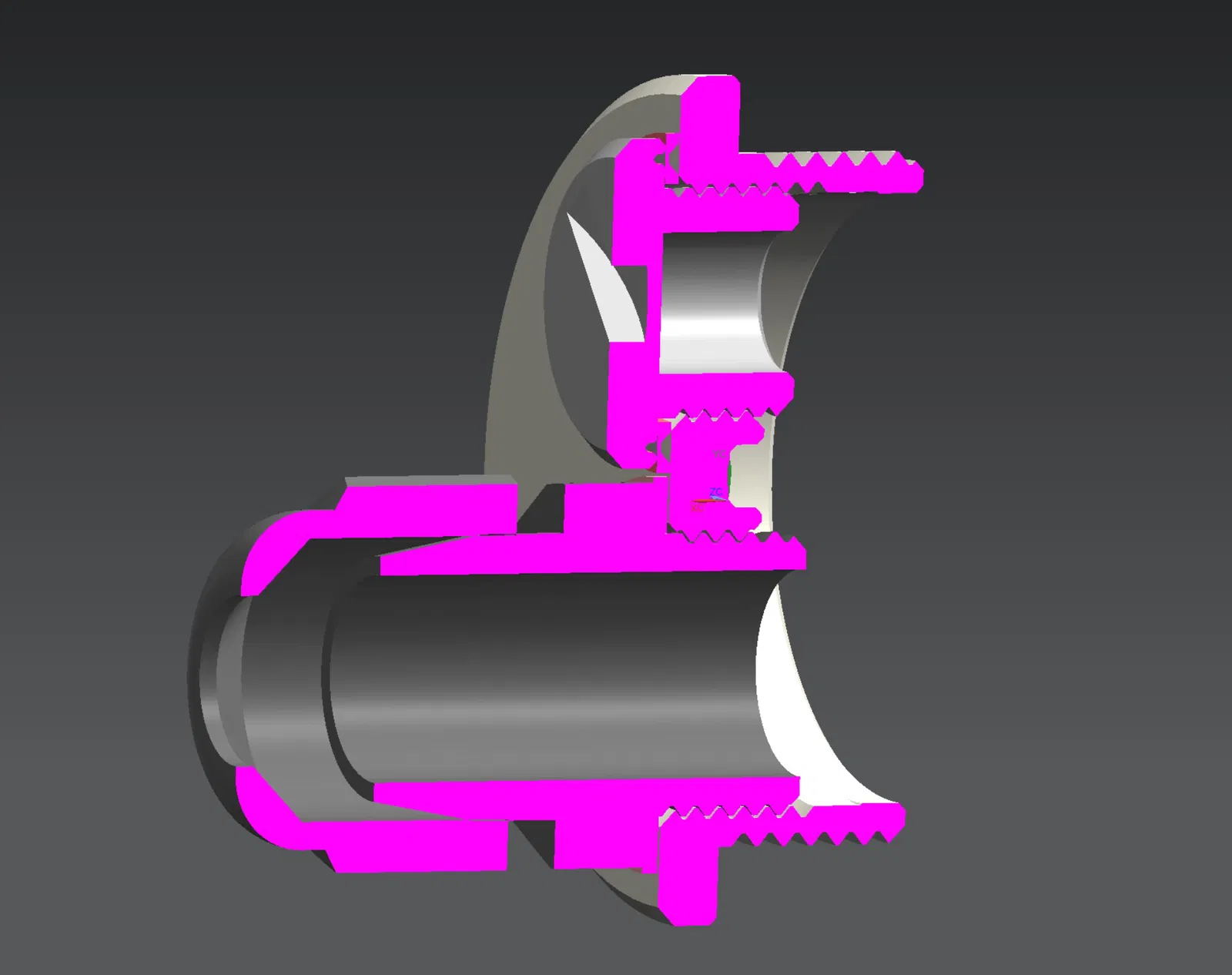

Lắp ráp 1. Lắp ráp trước đầu nối cáp PG7+PG9 Vặn đầu nối cáp PG7 (ren PG7) và đầu nối cáp PG9 (ren PG9) vào lỗ tương ứng của bộ chuyển đổi. Đóng lỗ PG7 chưa sử dụng bằng chặn PG7. Sử dụng gioăng PG7 TPU tùy chọn nếu cần. Đóng lỗ PG9 chưa sử dụng bằng chặn PG9. Sử dụng gioăng PG9 TPU tùy chọn nếu cần. 2. Lắp ráp bộ chuyển đổi PG29 Đặt bộ chuyển đổi PG29 đã lắp ráp trước (chặn) vào lỗ PG29 và cố định bằng đai ốc PG29. Tùy chọn đặt gioăng PG29 lên bộ chuyển đổi PG29 trước khi lắp ráp. 3. Lắp ráp cáp Hướng cáp qua đầu nối cáp PG9 và cố định cáp bằng cách siết chặt đai ốc đầu nối cáp tương ứng.

Lưu ý: Bôi một ít mỡ silicon lên ren để dễ dàng lắp và tháo. (Nếu không có mỡ, ren sẽ hơi bị dính khi xoay.)

Liên kết [Chặn PG29] (Đai ốc PG29, Gioăng PG29)

[Chặn PG7] (Chặn PG97, Gioăng PG7)

[Chặn PG9] (Chặn PG9, Gioăng PG9)

[Đầu nối cáp PG7] (ví dụ) https://www.amazon.de/dp/B07V9GK4R8?ref=ppx_yo2ov_dt_b_fed_asin_title&th=1

[Đầu nối cáp PG9] (ví dụ) https://www.amazon.de/dp/B07V9GPP6Z?ref=ppx_yo2ov_dt_b_fed_asin_title&th=1

[Mỡ silicon] (ví dụ) https://www.amazon.de/Liqui-Moly-3312-Silicon-Fett-transparent/dp/B00295DBQE/ref=sr_1_6?__mk_de_DE=%C3%85M%C3%85%C5%BD%C3%95%C3%91&crid=13P9WALTPP1IB&dib=eyJ2IjoiMSJ9.0en-W9socDknrZdX2QHaikS46OxFp0GJ9Qrc9p2bt_sKjnOY9bCpiqjMc6bTJJX2GGAZDBxyFXvHtAnqCVileu1t4W11bgIF0aXKpUwCqC7DSgRVP-c6xECJn8HhOunDk-Cz2POIH9U0bXfJyMWd3SdSM6knaFTvhn4Cc4ZFL8VTEusVhIc33B7H1cYgCJuClMYtl4kDc4aJ-qNqe-MWTY77wjShKFiTosBieXkSwQY1eBBUhSie5mSNMvEqX3tAcYhTJKOwUguJYAiHGZQ8TBibkkP7Ef3p1N8mYtmUw.4adOAarD_WA03sc4BXkRMfcwVv9uMV9lrrVtavEWGAs&dib_tag=se&keywords=silikonfett&qid=1765141206&sprefix=silikonfett%2Caps%2C125&sr=8-6
