Giá đỡ Cảm biến Hệ thống AES Voron 2.4

Mọi người nhớ nhấn like & đăng bài làm nhé, tui rất muốn thấy sản phẩm của mọi người!

30/01/25 Thêm phiên bản M & L. Giờ có x3 giá đỡ đầu dò M8 với độ dài khác nhau.

Qua trang Github để xem hướng dẫn đầy đủ!

https://github.com/3DPrintDemon/Demon_Klipper_Essentials_Unified/blob/main/Documentation/INSTALL_INSTRUCTIONS/Voron_2.4_AES_System_Auto_Emergency_Stop_For_Z_Endstop_Switch/AES.md

Mọi người chắc đang nghĩ là không cần cái này đâu, máy in của mình thì lúc nào cũng chạy ngon lành hết.

Ừ thì đúng vậy cho đến khi nó không còn ngon lành nữa! Chỉ cần một lỗi homing hay trục Z không về đúng vị trí thôi là có thể hủy hoại hoàn toàn mặt bàn in của bạn khi cái đầu phun nó cắm phập vào đó rồi kéo lê trên đó khi bắt đầu in!

Một người bạn của tui mới đây bị cái bàn in 350x350 trị giá 70 đô của ảnh bị hư hỏng hoàn toàn bởi chính cái lỗi này. Vì lý do nào đó mà đầu phun của ảnh chạm vào endstop bị lệch tâm và sai Z offset khoảng 3mm. Như mấy bạn tưởng tượng đó, có những âm thanh rất khó chịu và nhiều thứ bị gãy vỡ!

Thế là tui nảy ra ý tưởng này! Về cơ bản, hãy coi nó như một chính sách bảo hiểm cho máy in của bạn. Hãy nghĩ về nó giống như máy báo khói cho nhà của bạn, hay dây an toàn trên xe hơi của bạn vậy - thà có nó mà không cần dùng, còn hơn là cần dùng mà không có nó. Và cái ngày mà bạn cần dùng đến nó, nó hoàn toàn có thể cứu vãn mọi thứ!

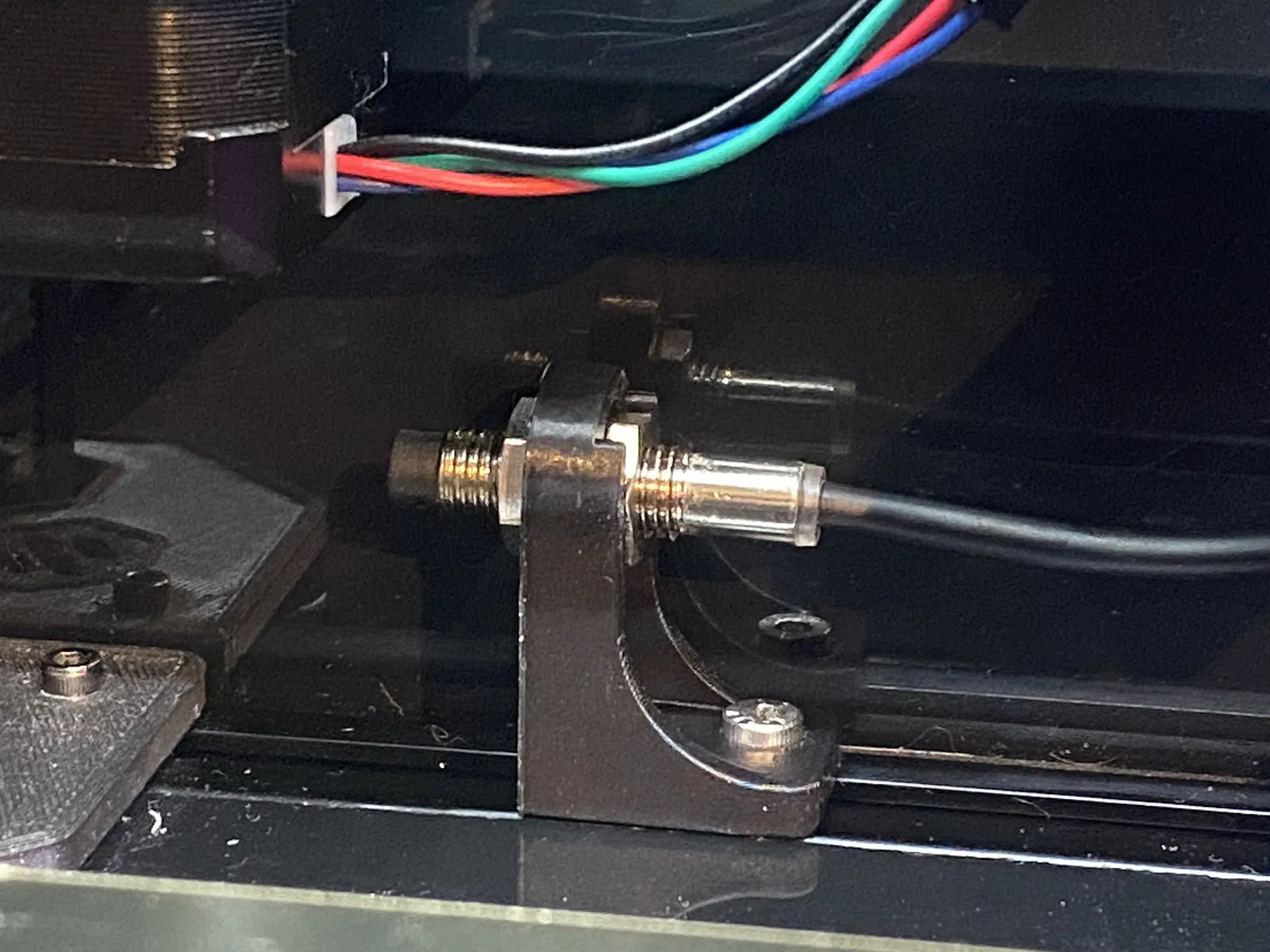

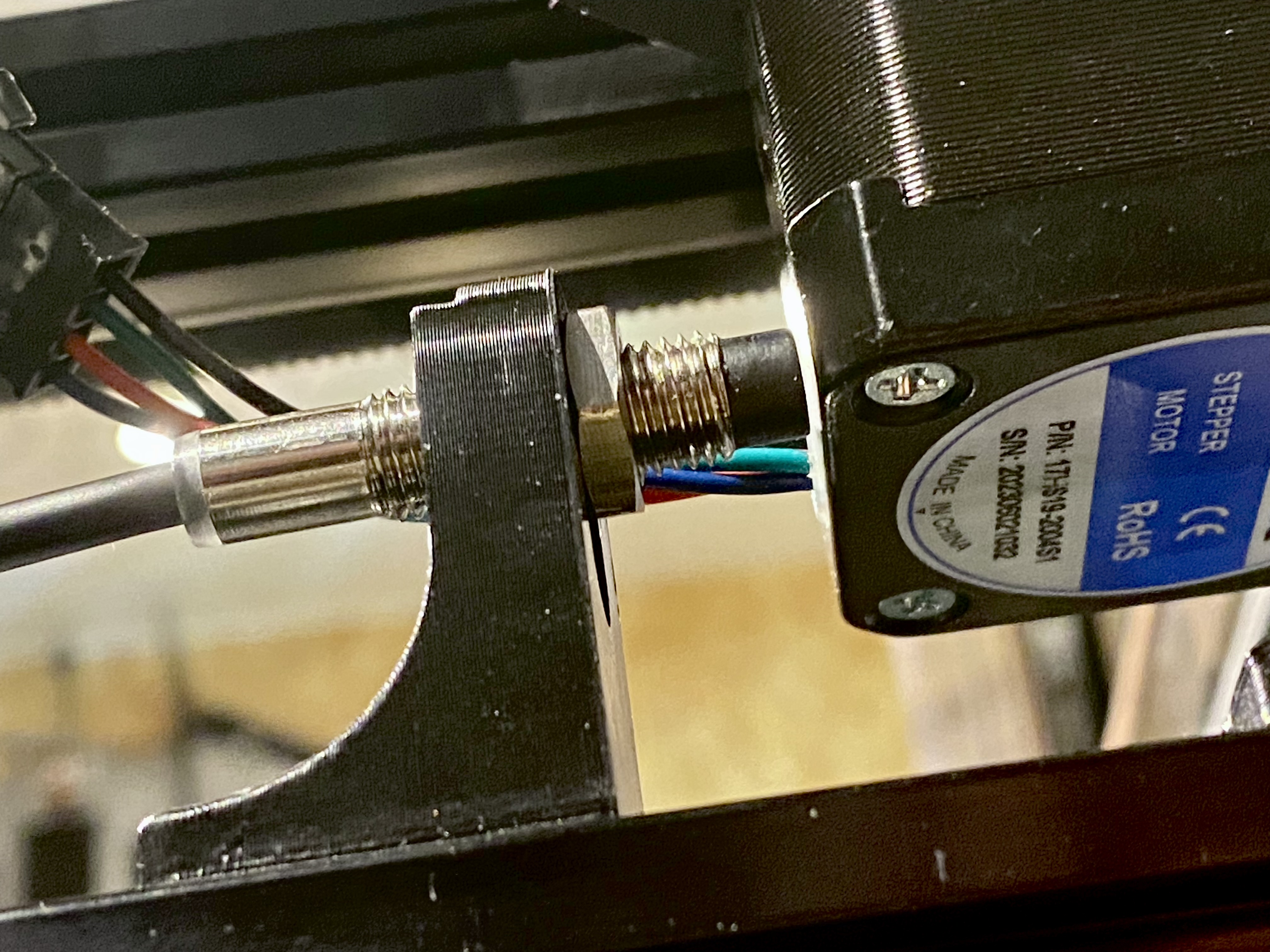

Hệ thống sử dụng một đầu dò cảm ứng (inductive probe) để kích hoạt chức năng Dừng khẩn cấp tự động (Emergency Stop) khi nó phát hiện thanh giằng (gantry) quá thấp so với vị trí Z0 chính xác khi Homing trục Z.

Hệ thống này nằm sẵn sàng nhưng bị vô hiệu hóa trong quá trình hoạt động và in bình thường. Sau đó, nó sẽ được kích hoạt ngay khi lệnh Home Z được gọi. Nó sẽ kích hoạt nếu đầu phun của bạn bỏ lỡ công tắc endstop trục Z và thanh giằng hạ xuống thấp hơn vị trí Z0 bình thường của nó. Nó sẽ tự động vô hiệu hóa sau khi quá trình homing trục Z hoàn tất.

LƯU Ý: AES chủ yếu được thiết kế cho các máy sử dụng cảm biến không tiếp xúc khi homing (sensorless homing), vốn dễ tính toán sai vị trí khi homing. Tuy nhiên, nó vẫn có thể sử dụng cho các máy có công tắc endstop!

Các máy sử dụng cảm biến không tiếp xúc để homing trục Z sẽ đặt điểm kích hoạt giữa điểm kích hoạt homing trục Z và mặt bàn. Điều này bao gồm các máy sử dụng công tắc endstop Voron trục Z, đầu dò cảm ứng thông thường, BL Touch, Klicky Probe, Beacon, Cartographer, Eddy và người dùng Eddy NG.

Các máy tiếp xúc hoàn toàn sử dụng TAP, nơi đầu phun PHẢI chạm vào mặt bàn để homing trục Z, nên đặt điểm kích hoạt AES ngay bên dưới bề mặt bàn. Điều này sẽ không cứu được bàn in của bạn trong trường hợp gặp sự cố, NHƯNG nó sẽ cho phép bạn sử dụng TAP và vẫn có một số biện pháp bảo vệ chống lại trường hợp đầu phun bỏ lỡ mặt bàn hoàn toàn.
