F3D
Vỏ BTT TFT35 v3.0 (Phiên bản SKR) + Giá đỡ 2020 1

8 hình

Máy In 3D

Vỏ BTT TFT35 v3.0 (Phiên bản SKR) + Giá đỡ 2020

Tác giả yaikou

Lượt tải
112
Lượt thích
14
Lượt coi
879
Bản remix
1

File 4 3,8 MB

  • Right_Bracket_1766191602.stlSTL · 283,5 KB
  • Rear_Cover_1766191603.stlSTL · 1,7 MB
  • Main_Housing_1766191604.stlSTL · 1,5 MB
  • Left_Bracket_1766191605.stlSTL · 283,5 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Các phiên bản remix 1

Coi hết 1 bản remix

Thông tin

Mã mẫu
#169614
Danh mục
Máy In 3D
Ngày đăng

Mô tả

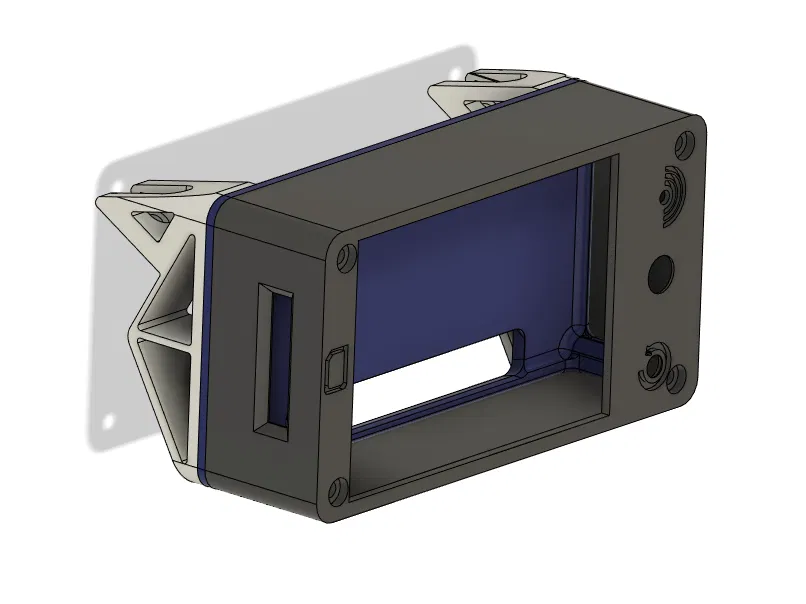

Cái vỏ này sẽ cho phép bạn đặt màn hình lên bất kỳ thanh ngang 2020 nào. Tôi đã bỏ các biểu tượng trên mặt vỏ. Ở tỉ lệ đó, việc in chúng đẹp đẽ khá khó khăn. Giao diện đủ trực quan nên cũng không cần nhãn hiệu đâu.

Cái vỏ này dành riêng cho màn hình này: https://www.amazon.com/BIGTREETECH-Upgrade-Touch-Controller-Display-Motherboard/dp/B07VWGFKLZ

Tôi không chắc tại sao BTT lại đặt tên các phiên bản khác nhau giống hệt nhau, nhưng xin hãy đảm bảo bạn có đúng phiên bản nha. Nó KHÔNG tương thích với phiên bản BIQU. Tuy nhiên, nếu có ai yêu cầu, tôi cũng có thể làm mẫu phiên bản Biqu.

Mặc dù phiên bản Biqu có thể trông giống nhau, xin hãy chú ý kỹ những điều sau:

  • Phiên bản SKR: Khe cắm thẻ SD đầy đủ ở phía đối diện bo mạch so với cổng USB, 3x kết nối nối tiếp 10 chân
  • Phiên bản Biqu: Khe cắm Micro SD bên cạnh cổng USB, 1x kết nối nối tiếp 20 chân

BOM:

1x BTT TFT35 v3.0 (Phiên bản SKR)

4x 15mm Ốc vít đầu ổ cắm M3

4x 10mm Ốc vít đầu ổ cắm M3

2x 8mm Ốc vít đầu ổ cắm M3

2x T-Nuts M3

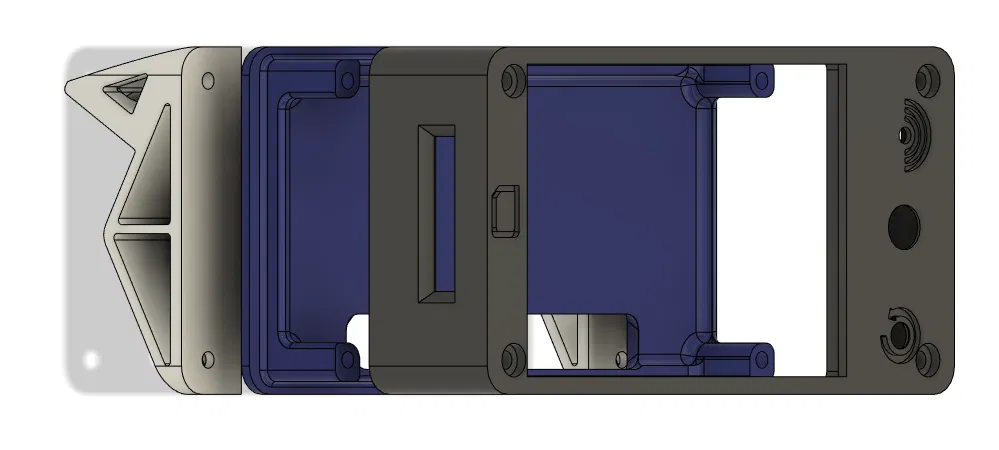

Lắp ráp:

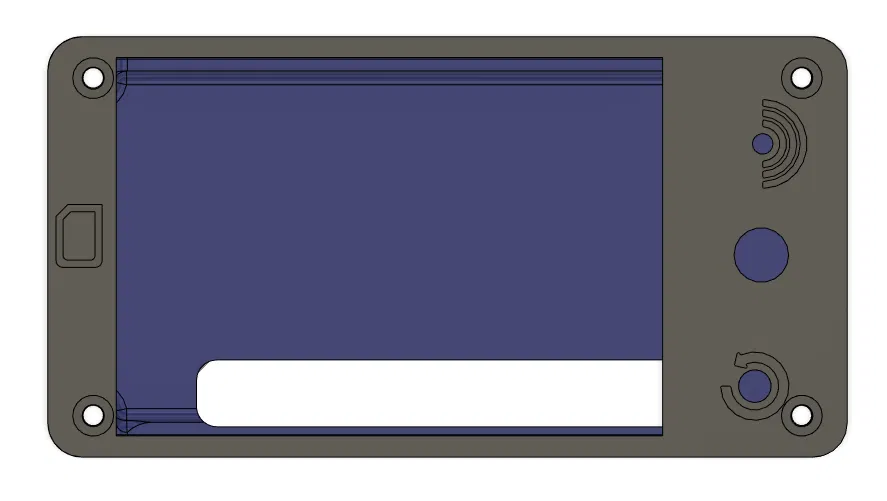

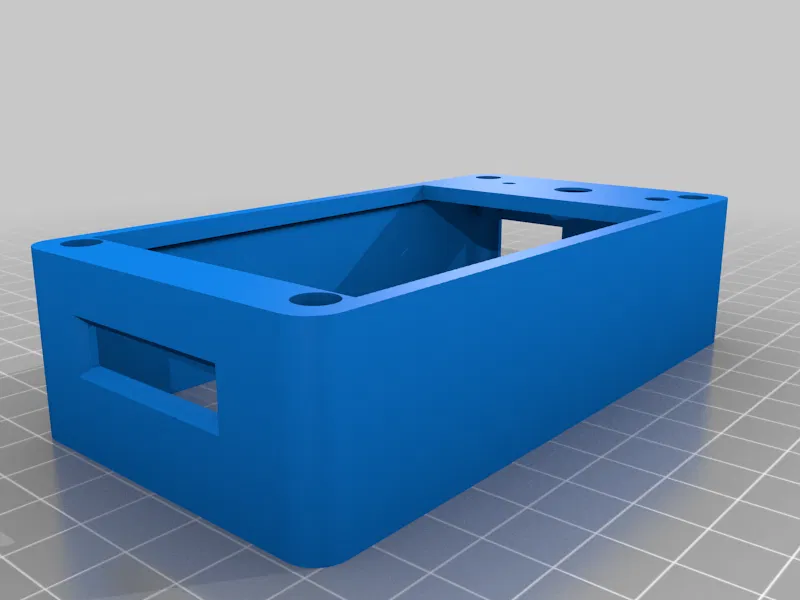

  1. Đặt màn hình vào vỏ chính.
  2. Thực hiện bất kỳ kết nối cần thiết nào với bo mạch (EXP3, TFT, v.v.).

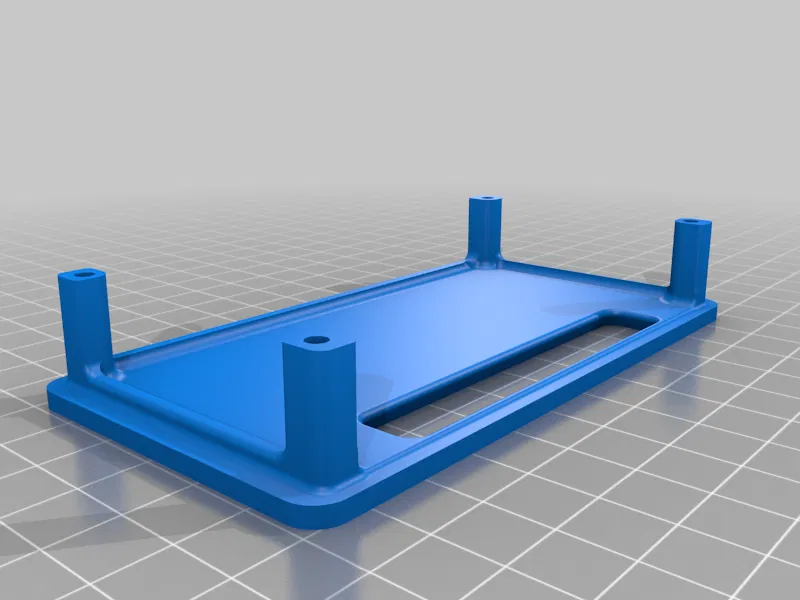

  3. Đặt nắp lưng phía sau màn hình, đảm bảo lỗ ở phía dưới khi lắp.
  4. Sử dụng 4x 15mm ốc vít đầu ổ cắm M3 để cố định vỏ chính vào nắp lưng, kẹp màn hình giữa hai bộ phận in.

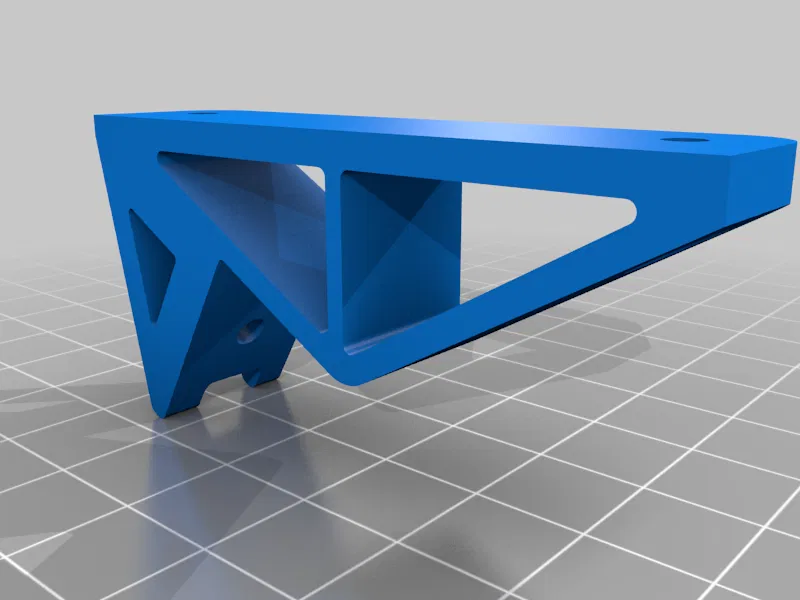

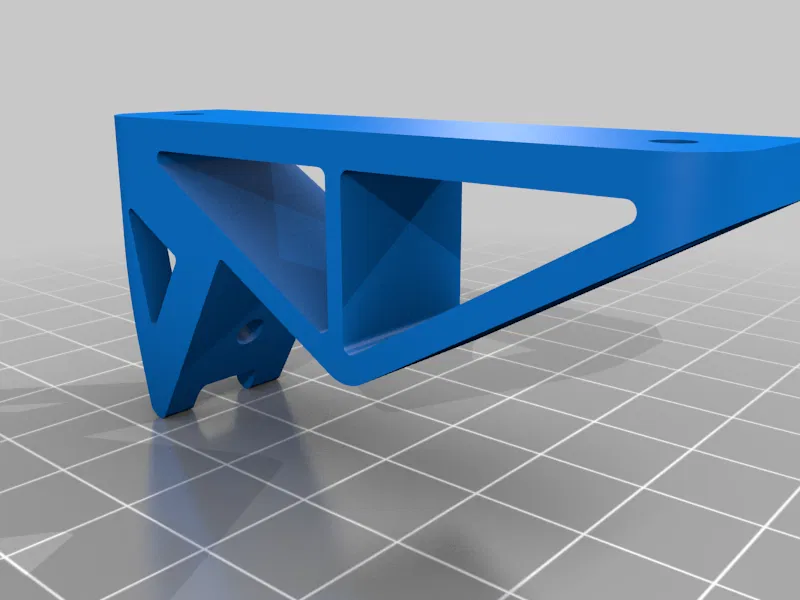

  5. Sử dụng 4x 10mm ốc vít đầu ổ cắm M3 để cố định các giá đỡ phía sau vào nắp lưng. Hãy chú ý kỹ các góc bo tròn của giá đỡ. Chúng phải khớp với vỏ và nắp.
  6. Luồn 2x 8mm ốc vít đầu ổ cắm M3 qua các lỗ còn lại trên giá đỡ và vặn lỏng 2x T-nuts.

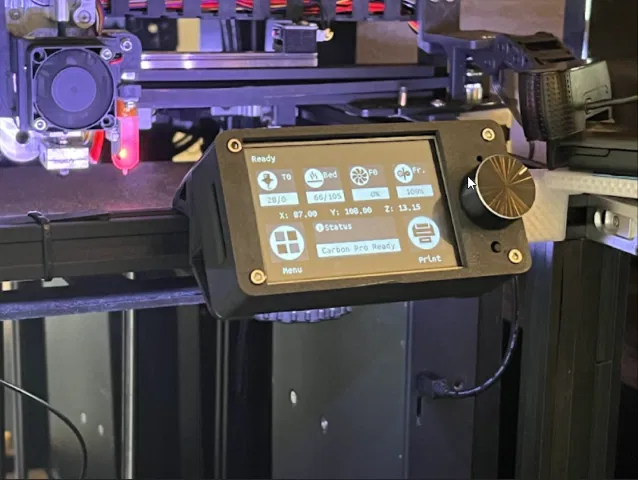

  7. Lắp vào máy in 3D của bạn. :)

Cài đặt in

Độ phân giải:

0.2

Lòng:

10

Sợi in: Bất kỳ Bất kỳ Bất kỳ

Ghi chú:

Chỉ thực sự cần hỗ trợ trên các giá đỡ vì có một số chỗ sẽ rất khó in nếu không có.

Dùng bất kỳ loại keo dán đế nào bạn thấy thoải mái, tùy thuộc vào vật liệu. Tôi đã in bằng ASA, nên tôi dùng viền cho các vật thể lớn hơn.

Danh mục: Phụ tùng máy in 3D

Coi thêm Ẩn bớt

Thông số in

Định dạng
stl
Số file mô hình
4
Tổng dung lượng
3,8 MB
File lớn nhất
1,7 MB
