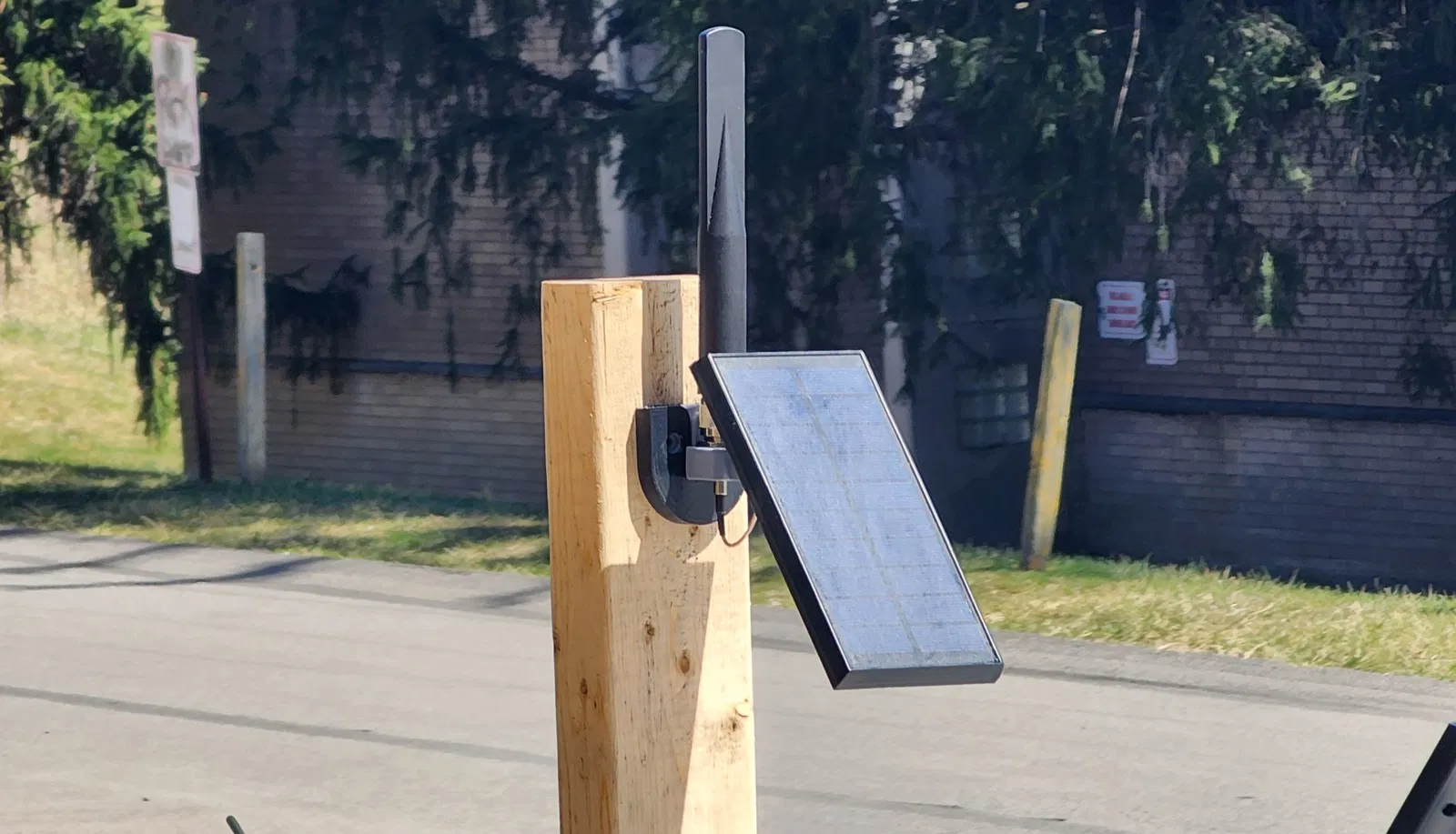

CẬP NHẬT! Giá đỡ Node Năng lượng Mặt trời Meshtastic Harbor Breeze Tối giản

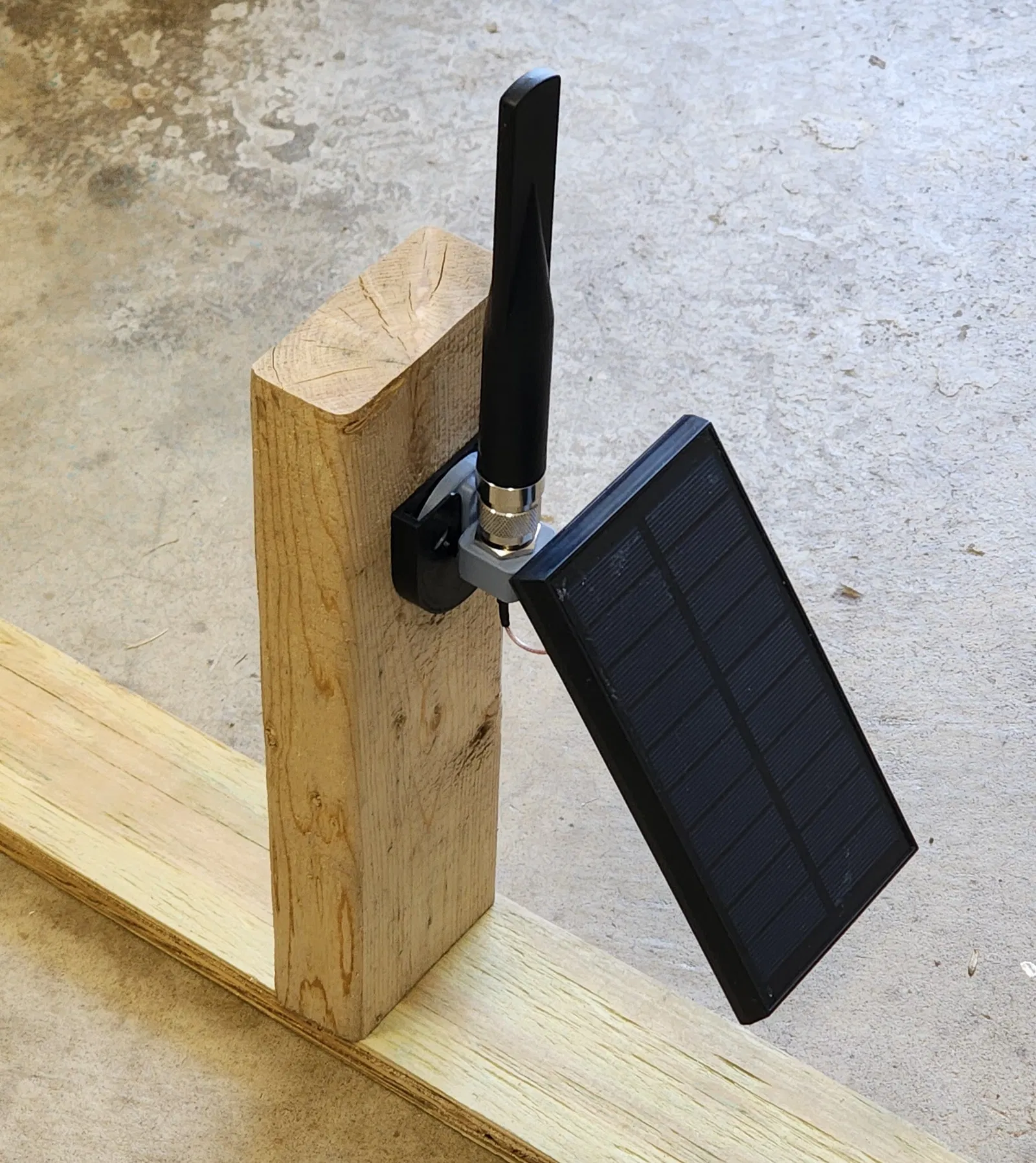

(CẬP NHẬT!) Tôi đã thêm phiên bản V2 cho giá đỡ và bao đựng. Cái này sẽ giúp ích cho việc in ấn và tăng độ cứng cáp. Một vấn đề lớn với V1 là phần cổ của bộ phận rất yếu do hướng khi in. Phiên bản V2 nhỏ hơn nhưng cứng hơn rất nhiều vì nó có thể được in theo chiều ngang. Ngoài ra, tôi đã thay đổi phần kê tấm năng lượng mặt trời thành 2 mảnh có khe hở thay vì 1 mảnh kín, điều này giúp có thể thay thế bản in mà không cần tháo dây cáp nối khỏi bo mạch. Lỗ N-Type cũng đã được làm rộng hơn để dễ dàng lắp vào.

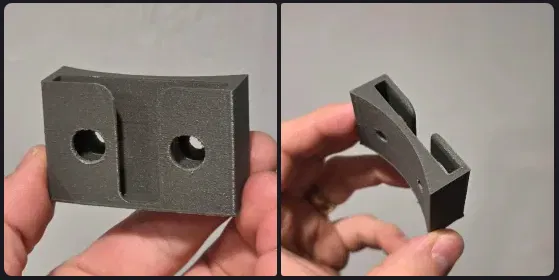

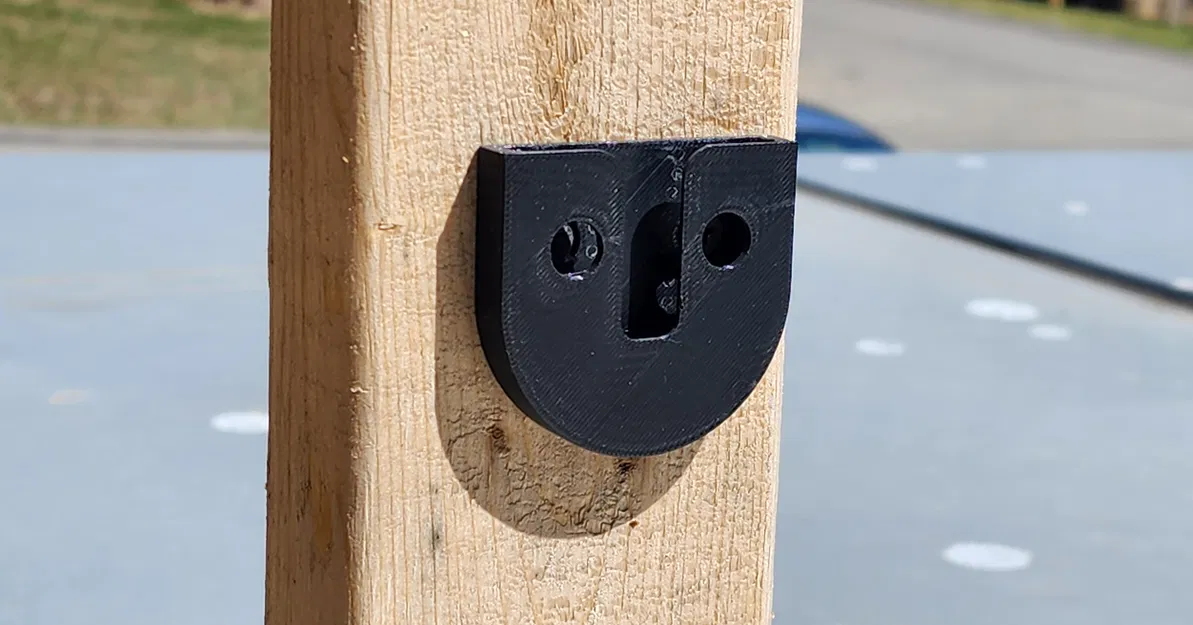

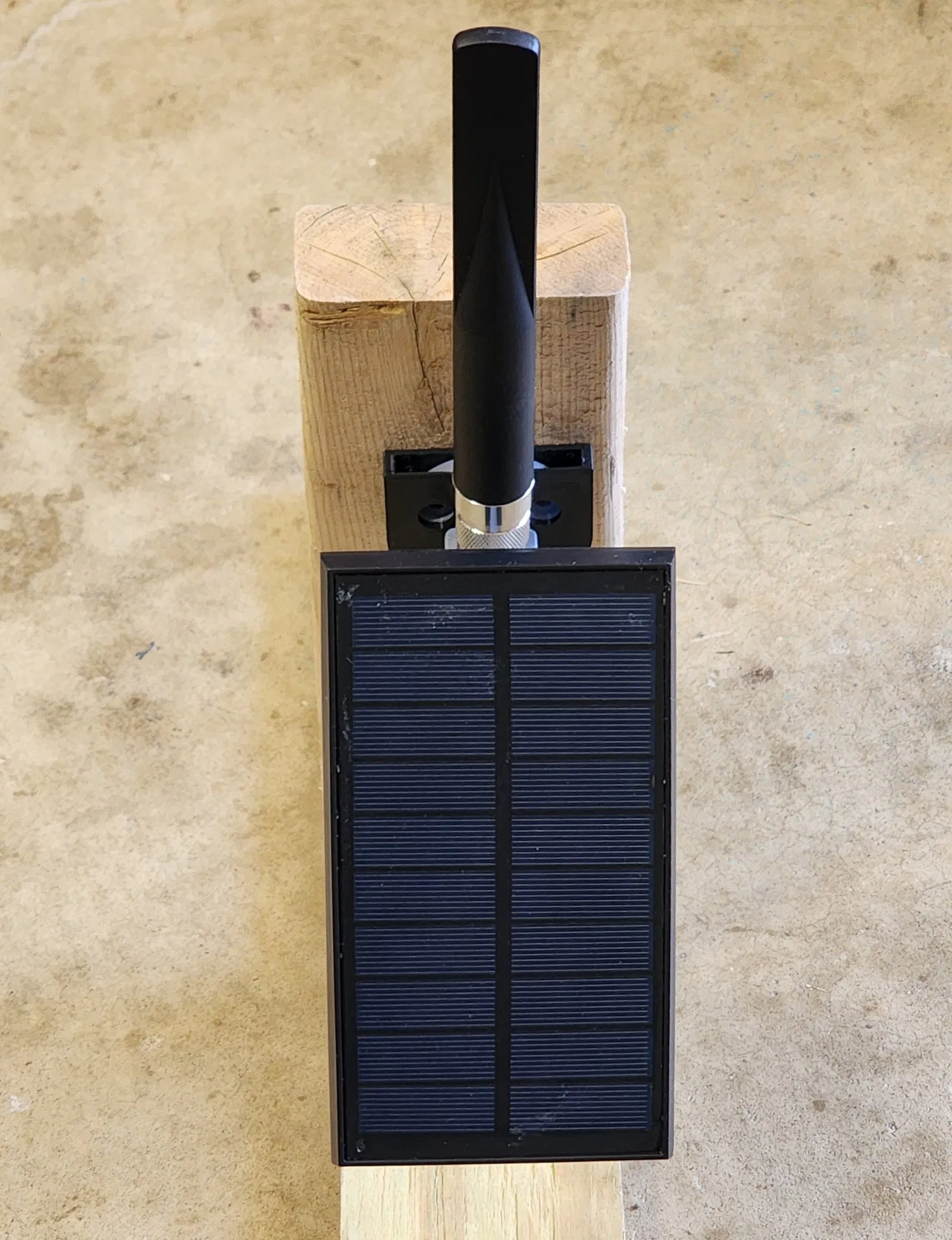

Hai bao đựng V2 đã được thêm vào. Một cái có mặt lưng phẳng để gắn tường và một cái có mặt lưng cong để gắn cây. Phần đáy tròn cũng đã được cắt để cho phép in dọc mà không cần giá đỡ.

Giá đỡ mới cũng có thể lắp vừa vào bao đựng V1 cũ nếu bạn đã gắn cái cũ ở đâu đó.

Hướng dẫn lắp ráp

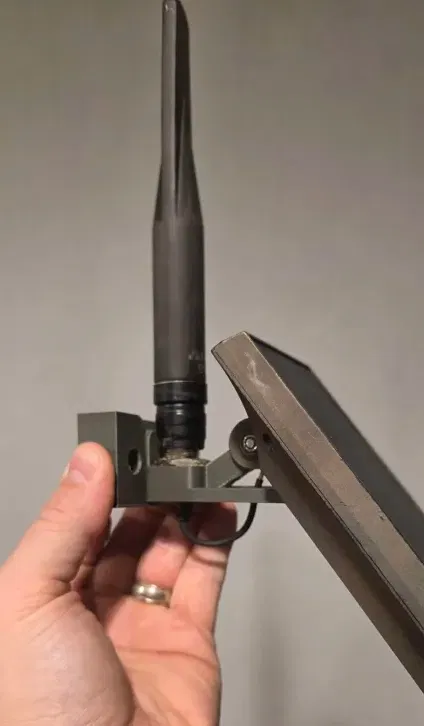

Đây là một phiên bản khác của bộ mod năng lượng mặt trời Meshtastic Harbor Breeze dùng cho các ứng dụng ngoài lưới điện. Tôi đã tạo ra giá đỡ này để hỗ trợ đầu nối N-Type đủ chắc chắn cho ăng-ten N-Type lớn. Tôi cũng đã tạo phiên bản SMA có thể tìm thấy ở đây:

và ở đây

Danh sách bộ phận:

• Bo mạch Rakwireless: https://www.amazon.com/RAKwireless-WisBlock-Meshtastic-Starter-RAK19003/dp/B0DFMMTQZM/

• Dây cáp nối N-Type sang ipex (không ngắn hơn 6", có thể dùng dài hơn): https://www.amazon.com/dp/B08ZYK5SL9

• Đèn pha năng lượng mặt trời Harbor Breeze: https://www.lowes.com/pd/Harbor-Breeze-60LM-Solar-Flood-Light-0-6-Watt-Black-Solar-LED-Flood-Light/1002689960

• Ăng-ten N-Type Alpha 900mhz: https://www.amazon.com/Network-AOA-915-5ACM-Outdoor-802-11ah-Application/dp/B08H8J6ZV6

• Pin 18650 3300mah: https://www.amazon.com/dp/B0CPBGDP1H

• Sợi filament ESUN PETG-HS: https://www.amazon.com/dp/B0CLXTMG3F

Lắp ráp:

• Tháo tấm năng lượng mặt trời ra khỏi đèn chiếu sáng sân vườn và mở nó ra. Cắt dây đèn LED của đèn pha và tháo ra.

• (rak) Dán ăng-ten ble tự dính

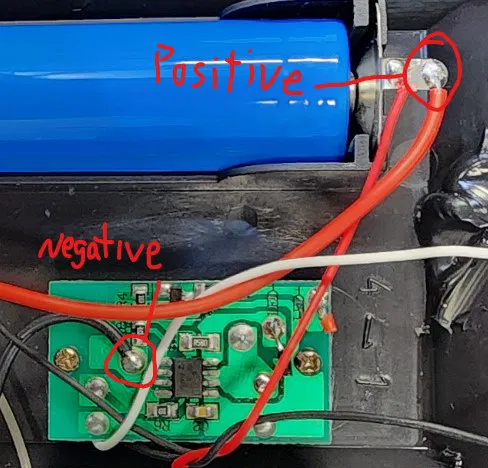

• Để có thể sử dụng công tắc bật/tắt gốc trên bảng điều khiển, hãy hàn dây dẫn âm và dương vào đầu nối JST như trong hình bên dưới:



• In giá đỡ, tôi đã in bằng petg-hs và không cần giá đỡ

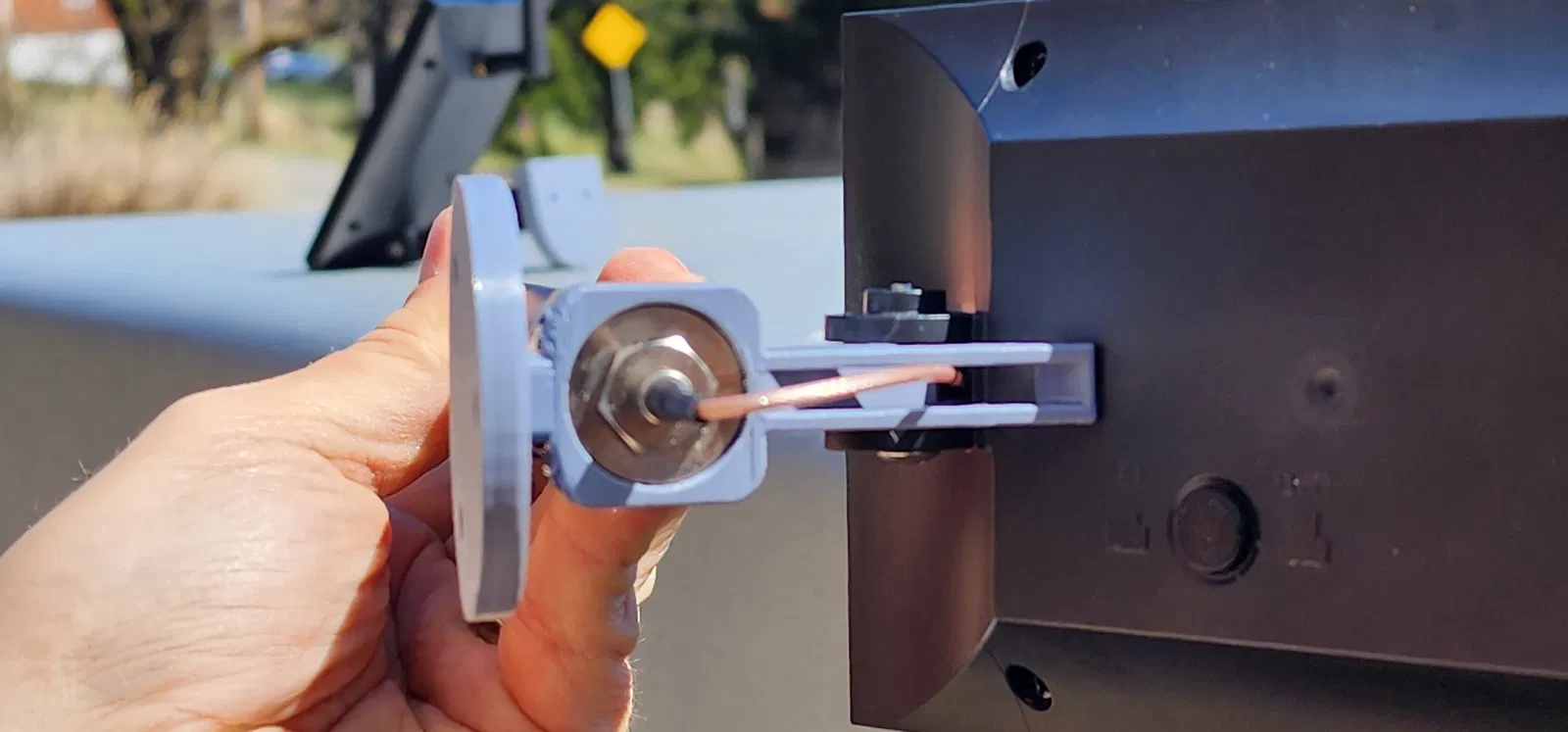

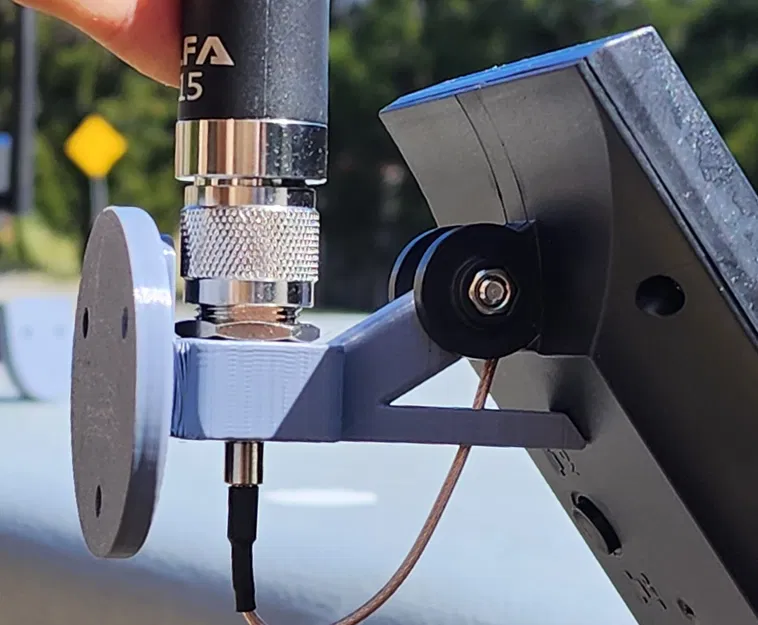

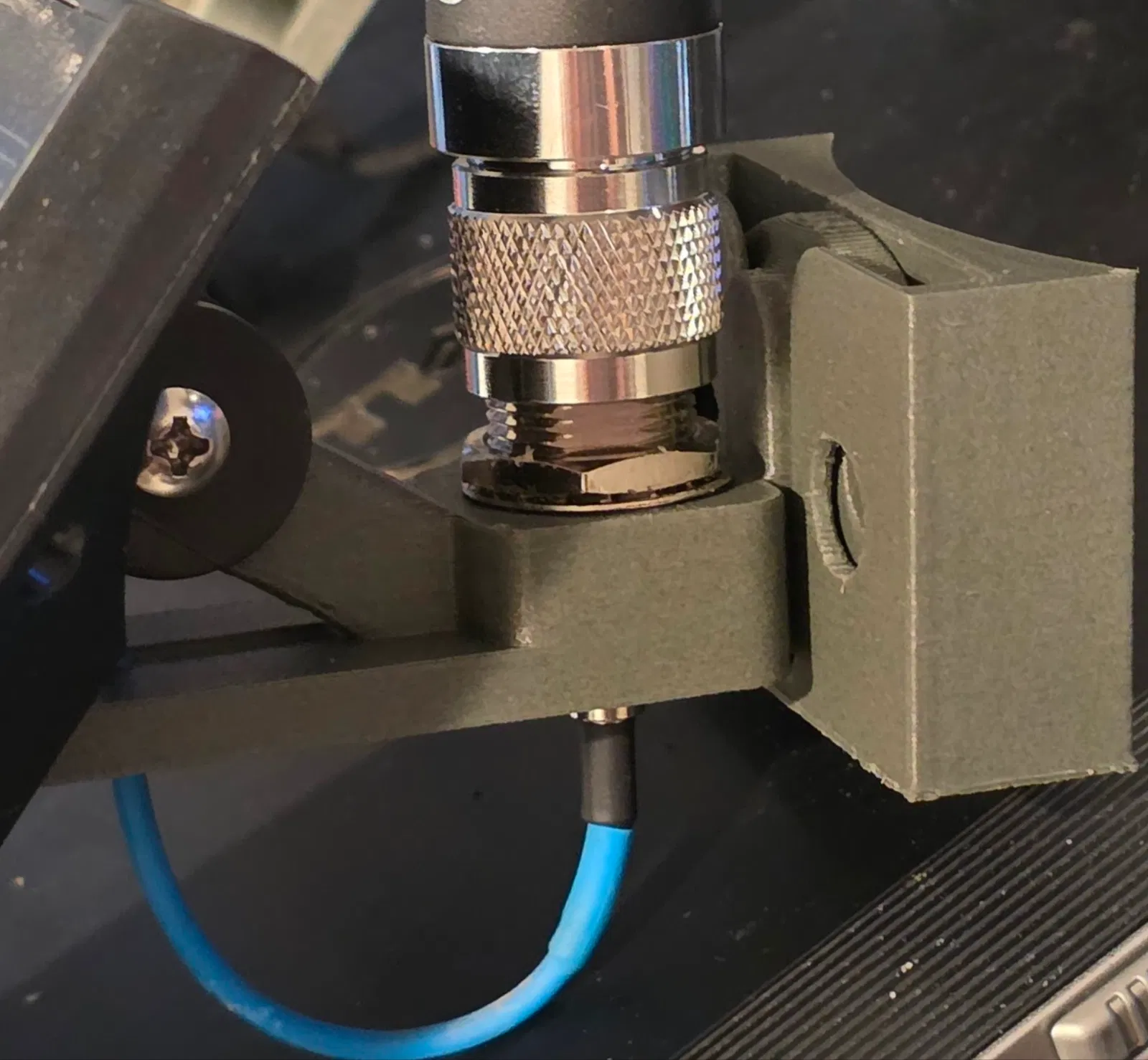

• Đặt vòng khóa và vòng đệm cao su lên đầu nối N-Type và đặt đầu nối xuyên qua lỗ có rãnh của giá đỡ. Vặn chặt đai ốc để cố định.

• (Tùy chọn) Dùng ống co nhiệt bọc dây cáp nối nếu lo ngại bị hư hại do thời tiết.

• Luồn dây cáp nối qua khoảng trống giữa phần kê và vào vỏ đèn năng lượng mặt trời bằng lỗ hiện có (lỗ trước đây dùng cho đèn LED trên đèn pha)



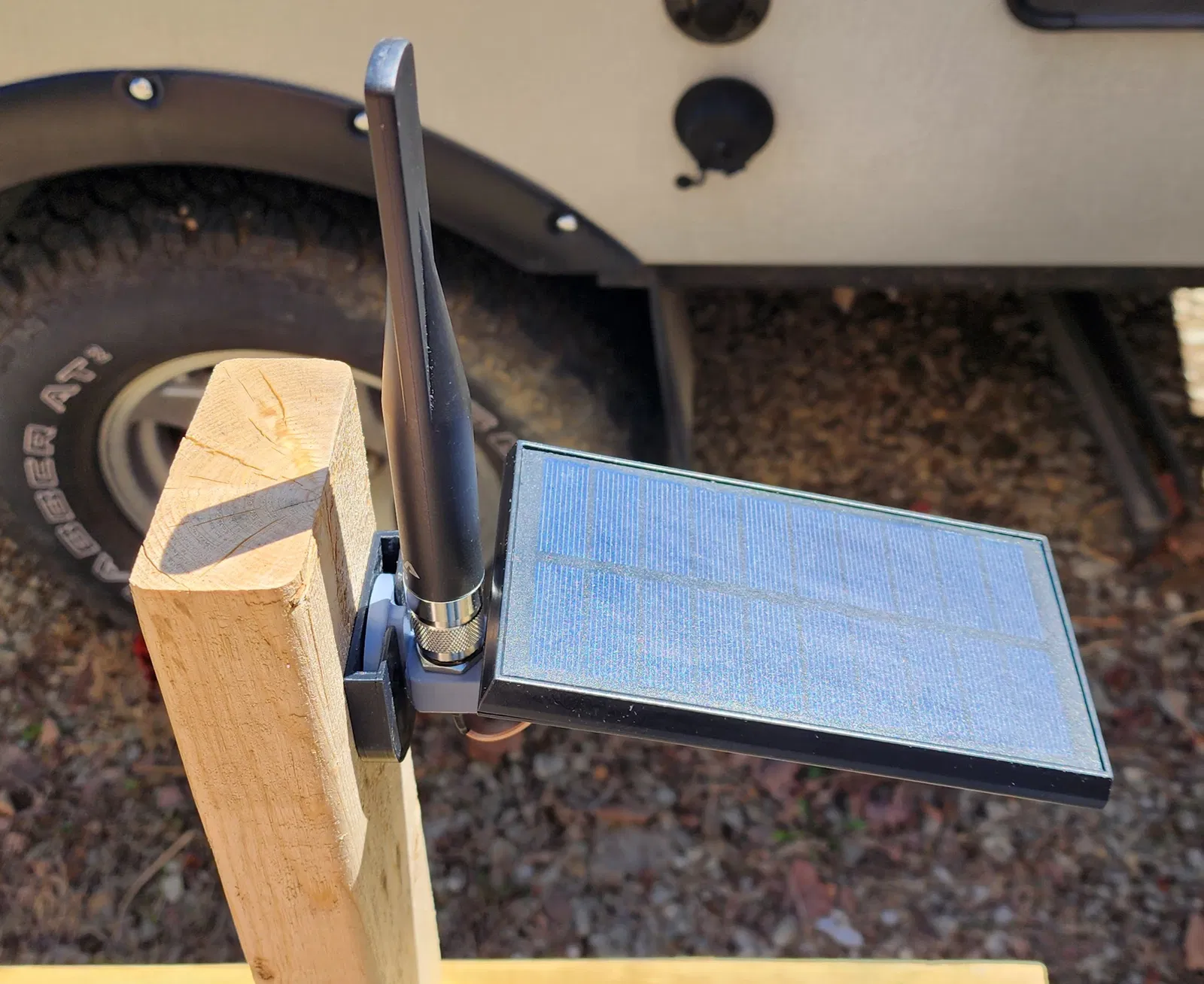

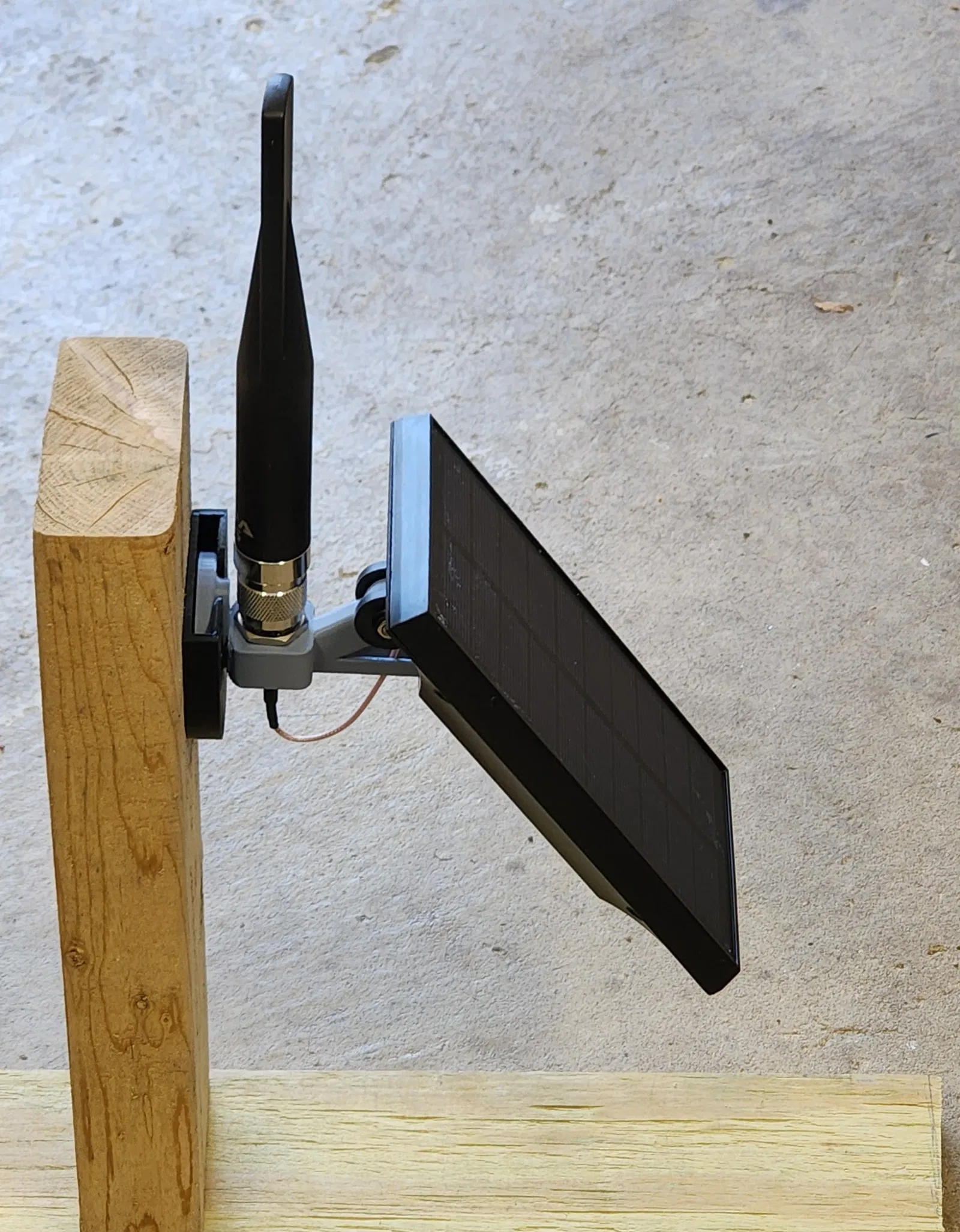

• Sử dụng đai ốc và bu lông hiện có để cố định vỏ đèn năng lượng mặt trời vào giá đỡ. Tấm pin có thể được điều chỉnh góc lên và siết chặt nếu cần, phần kê dùng để phòng trường hợp bị mỏi theo thời gian. Nó sẽ ở một góc khá tối ưu.



• Kết nối cả hai đầu nối Pigtail và blu ipex.

• (Tùy chọn) Thay pin 18650 1500mah bằng pin có dung lượng cao hơn.

• Đóng vỏ đèn năng lượng mặt trời bằng các vít nguyên bản.

• In bao đựng.



  Bao đựng được thiết kế để bắt vít vào (hoặc dán băng keo hai mặt lên bề mặt. Thiết kế có rãnh cho phép toàn bộ bảng điều khiển và ăng-ten dễ dàng trượt vào và tháo ra để bảo trì.

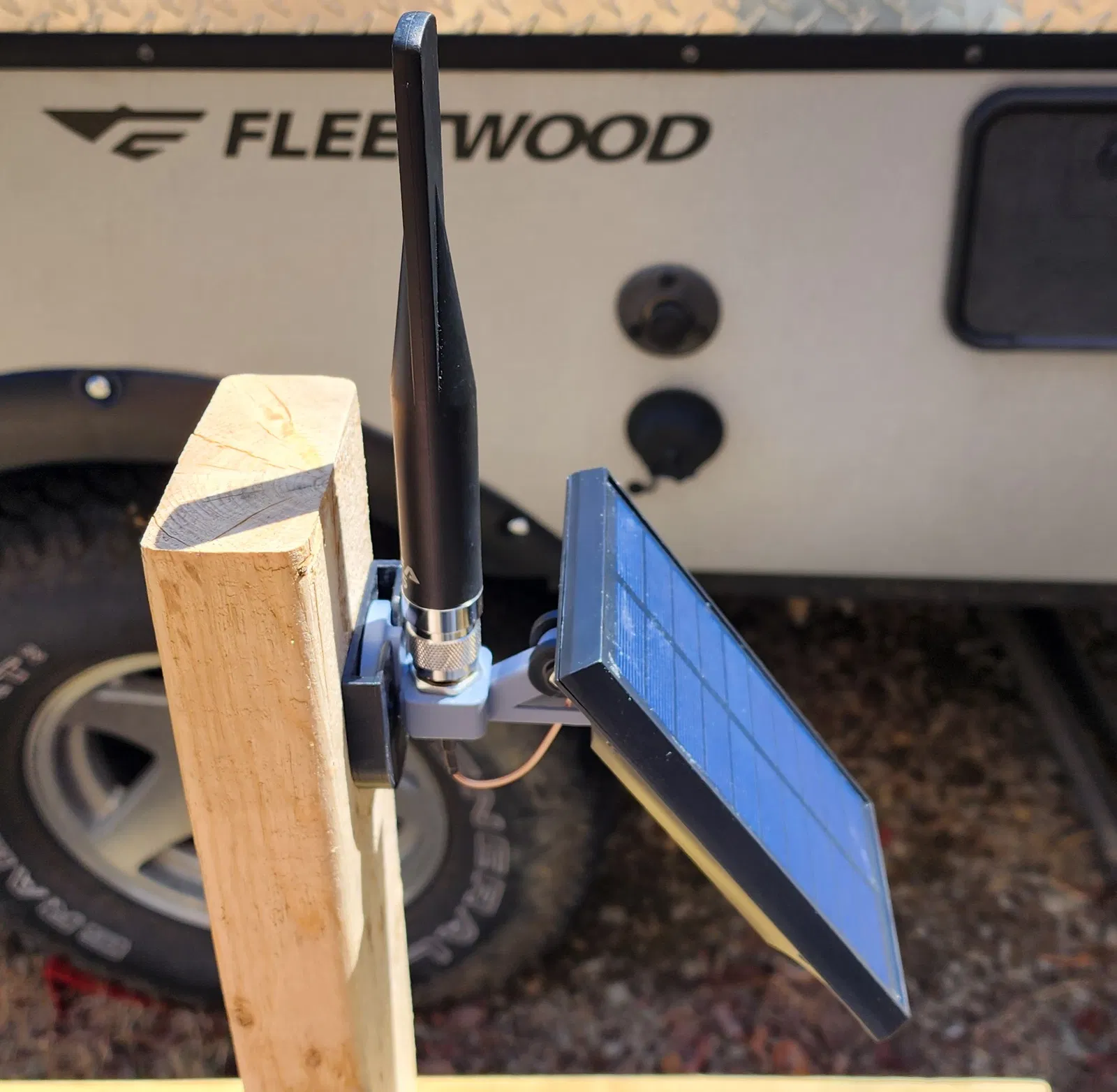

• Trượt giá đỡ với thiết bị đã gắn vào bao đựng.



• Bật nguồn bằng cách nhấn nút bật/tắt ở phía sau và bạn đã sẵn sàng hoạt động!
