Kẹp Cáp Bấm (Tùy Chỉnh Theo Thông Số)

Tác giả flaektrem_3019717

Lượt tải
2
Lượt coi
51

File 2 112,6 KB

  • Clamp_6_1_2mm_1766190079.3mf3MF · 30,2 KB
  • Clamp_parametric_1766190079.f3dF3D · 82,4 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

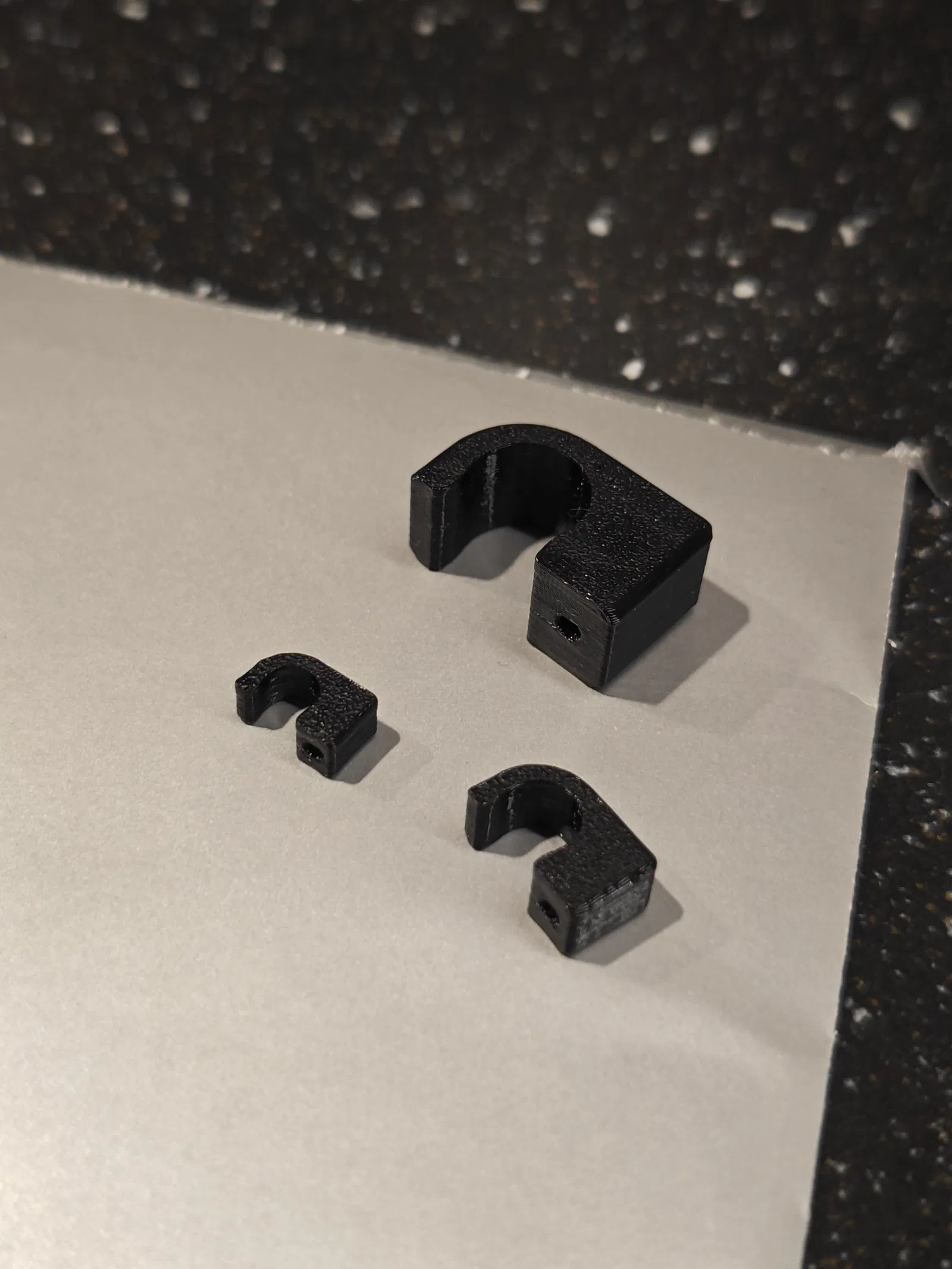

Cái kẹp cáp được thiết kế tùy chỉnh này giúp quá trình lắp đặt đơn giản hơn rất nhiều. Khác với các mẫu thông thường, kẹp này bấm chặt vào cáp trước khi gắn, cho phép bạn dễ dàng gắn vào tường hoặc bề mặt chỉ bằng một tay.

Thiết kế được tối ưu hóa để giữ chắc chắn, giúp quản lý cáp của bạn gọn gàng và đáng tin cậy.

Tùy Chỉnh Theo Thông Số

Mô hình có thể tùy chỉnh hoàn toàn theo thông số (bao gồm tệp nguồn). Bạn có thể dễ dàng điều chỉnh hai biến số chính sau đây trong Fusion 360:

  • Đường kính cáp: Điều chỉnh kích thước bên trong để vừa vặn hoàn hảo với cáp của bạn.
  • Đường kính đinh: Điều chỉnh kích thước lỗ để phù hợp với loại đinh bạn chọn.

Hướng Dẫn In

  • Chất liệu: In bằng PETG để cân bằng tốt giữa độ bền và độ linh hoạt, điều cần thiết cho tính năng "snap-on".
  • Chiều cao lớp: 0.2 mm.
  • Chu vi: Bắt đầu với 5 chu vi cho một bộ phận chắc chắn, hoặc điều chỉnh số lượng chu vi dựa trên sợi nhựa bạn chọn và độ cứng/linh hoạt mong muốn.
  • Hỗ trợ: Không cần.

Tệp Nguồn: Tệp lưu trữ Fusion 360 (.f3d) đã được bao gồm để tùy chỉnh hoàn toàn.

Coi thêm Ẩn bớt

Thông số in

Định dạng
3mff3d
Số file mô hình
2
Tổng dung lượng
112,6 KB
File lớn nhất
82,4 KB
