Bộ Chuyển Đổi Chặn PG29 sang Đầu Nối Cáp PG9

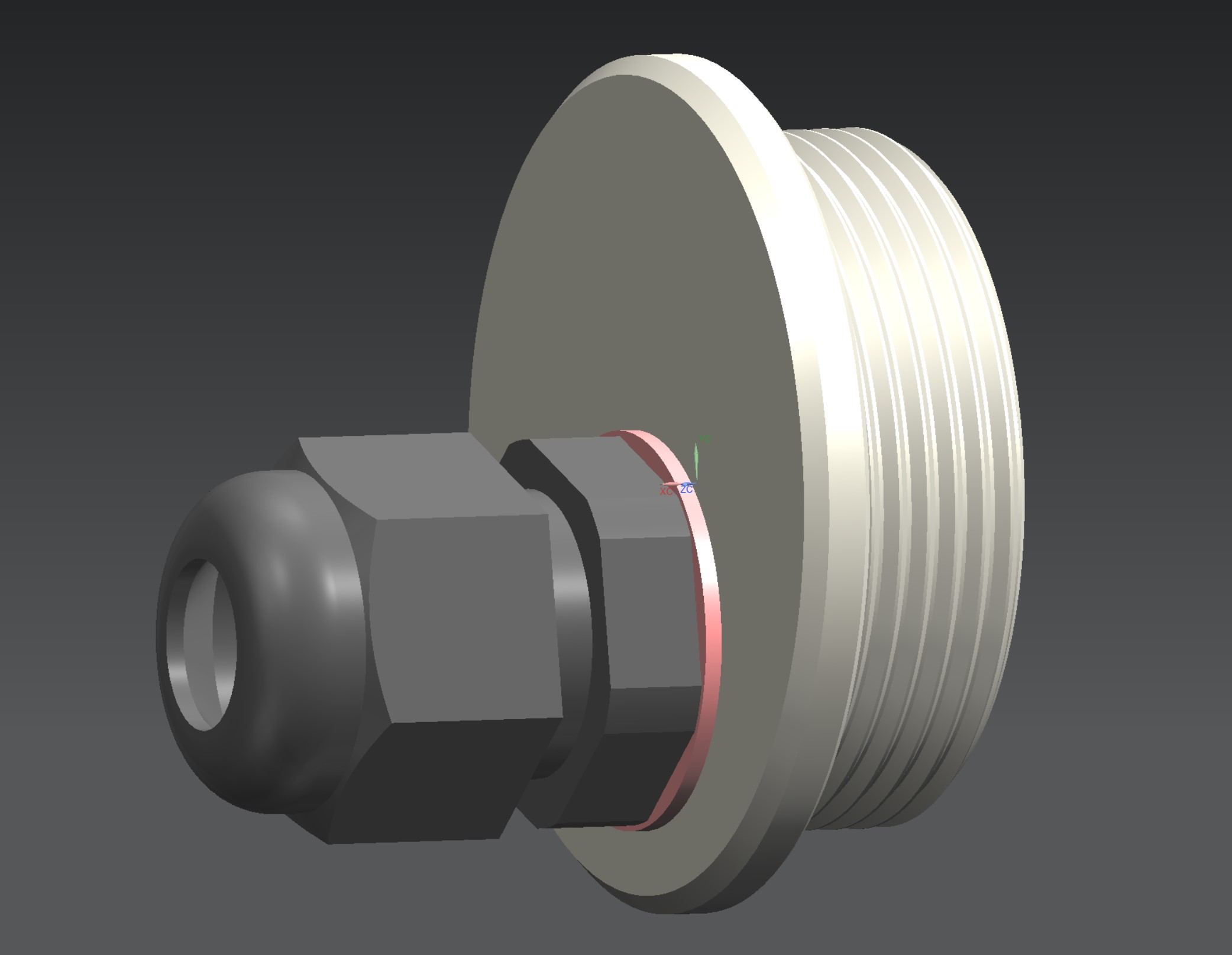

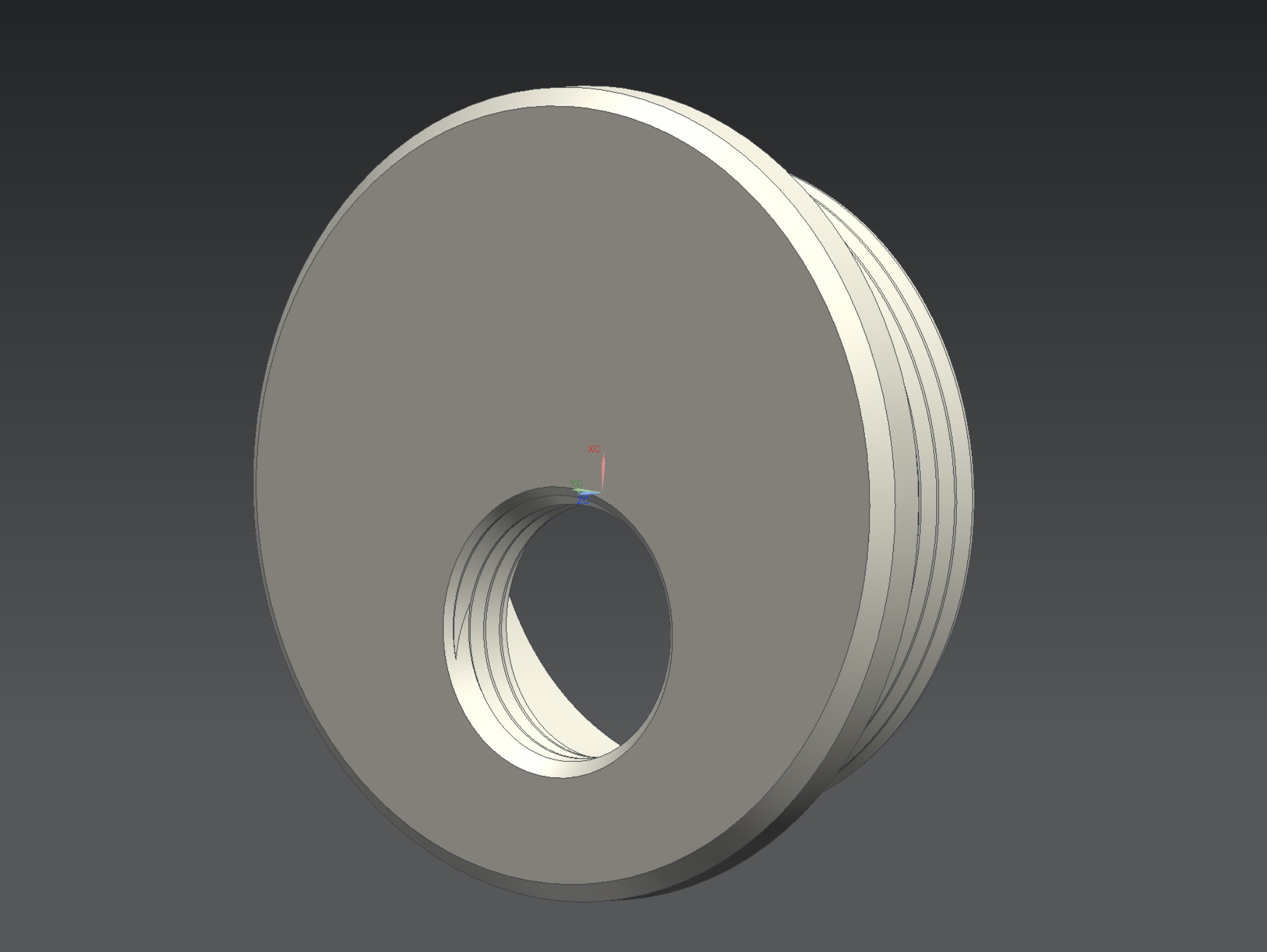

Bộ chuyển đổi chặn PG29 dùng để đóng các lỗ PG29 chưa sử dụng trên vỏ hộp. Bộ chuyển đổi cho đầu nối cáp PG9 x1, dùng cho dây có đường kính nhỏ hơn. Các lỗ PG9 chưa sử dụng có thể được đóng bằng bộ chặn PG9 có ren PG9.

[1] Loại ren: PG thread (PG29, PG9)

[2] Đường kính cho lỗ PG29: a) Lỗ ren: 35.5mm / PG thread b) Lỗ khoan không có ren: 37.0mm Đường kính cho lỗ PG9: c) Lỗ ren: 13.9mm / PG thread d) Đường kính dây: 8.0mm

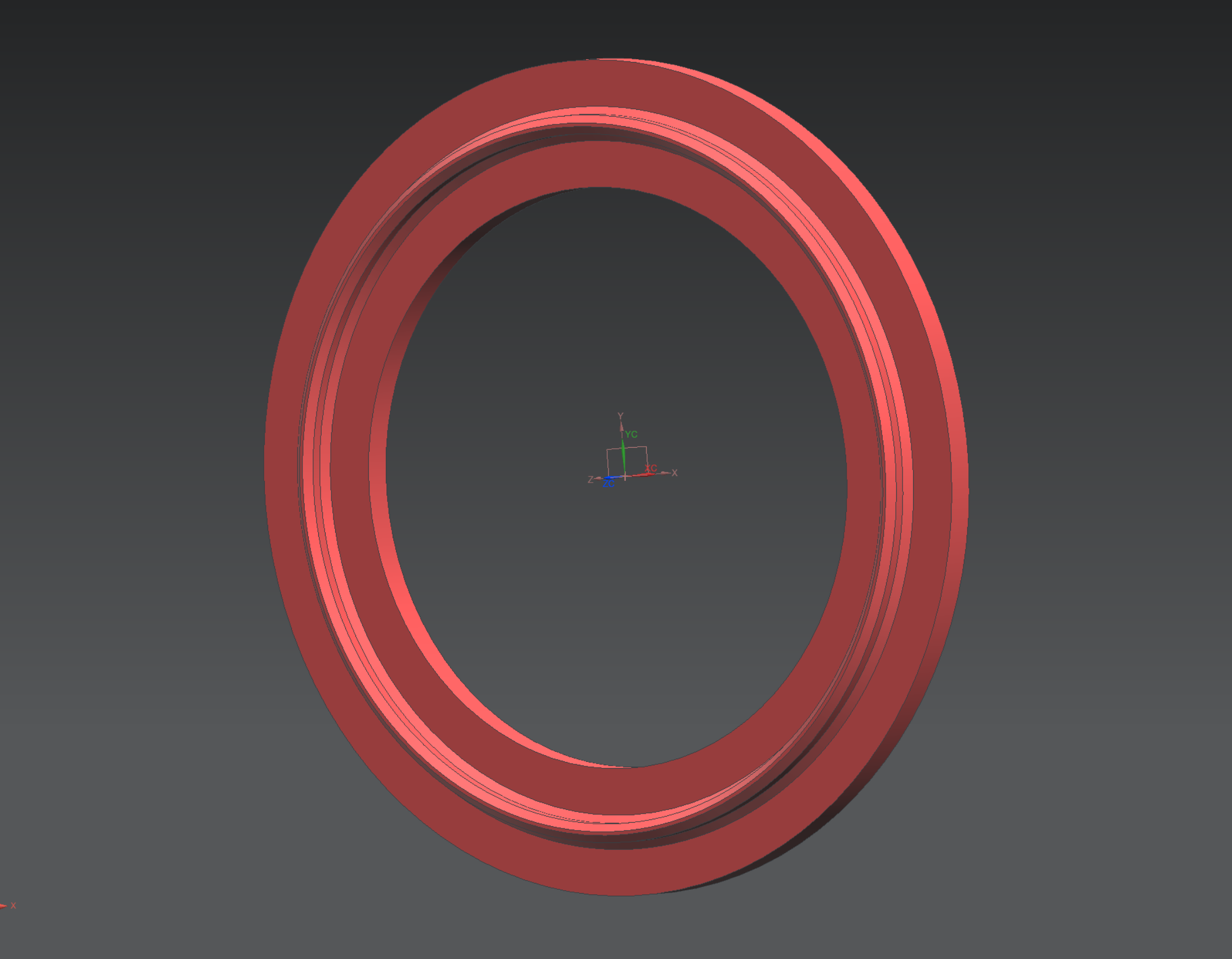

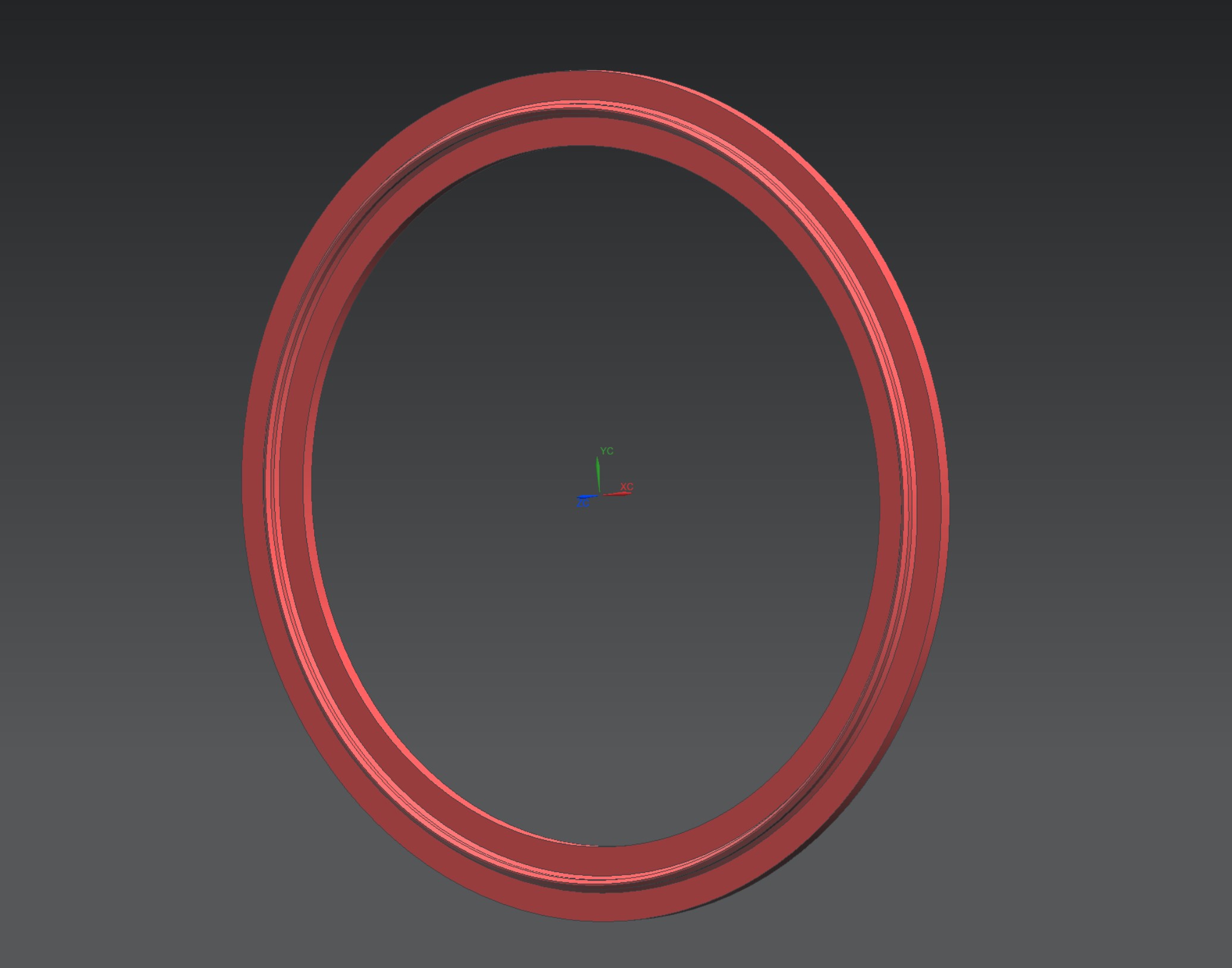

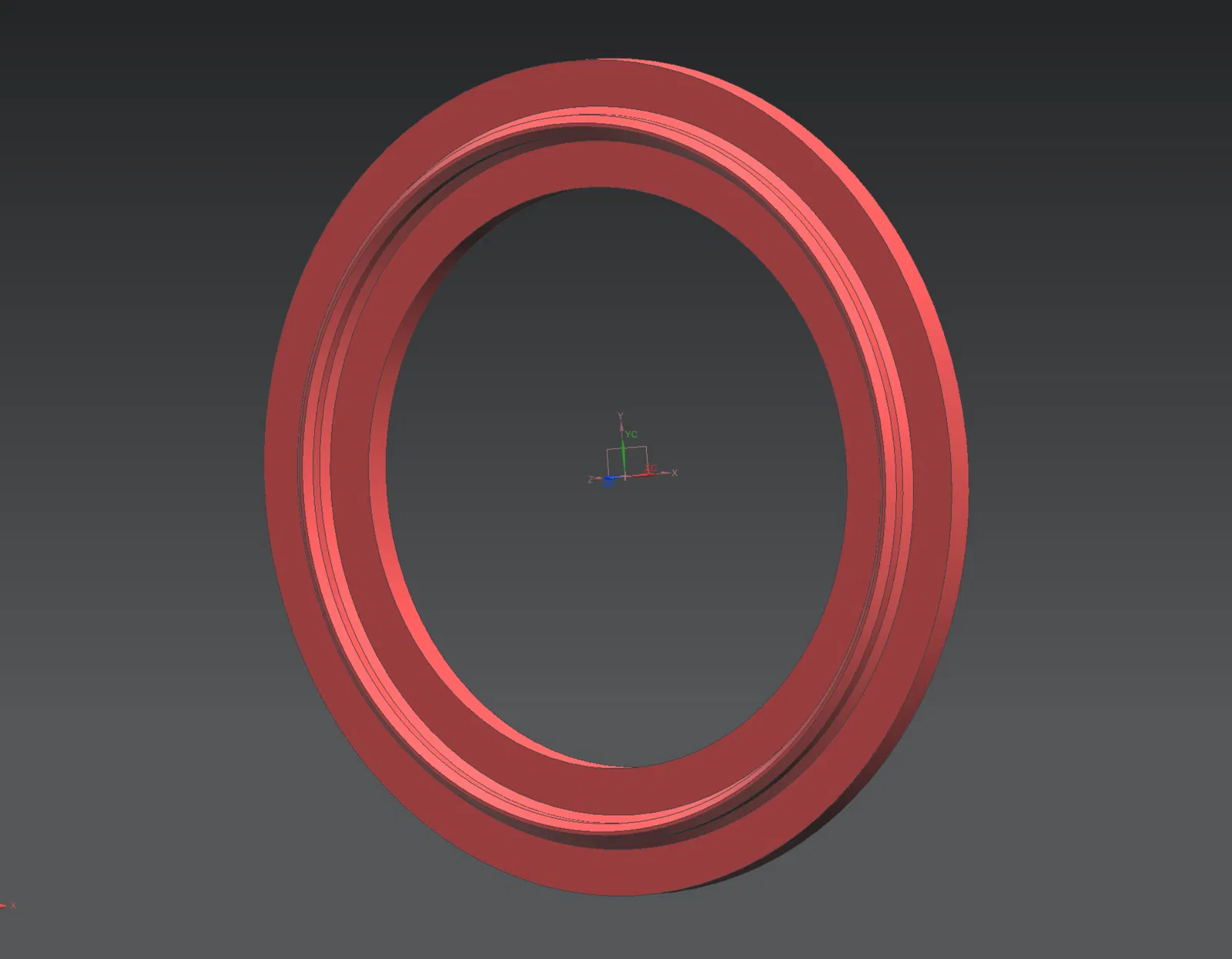

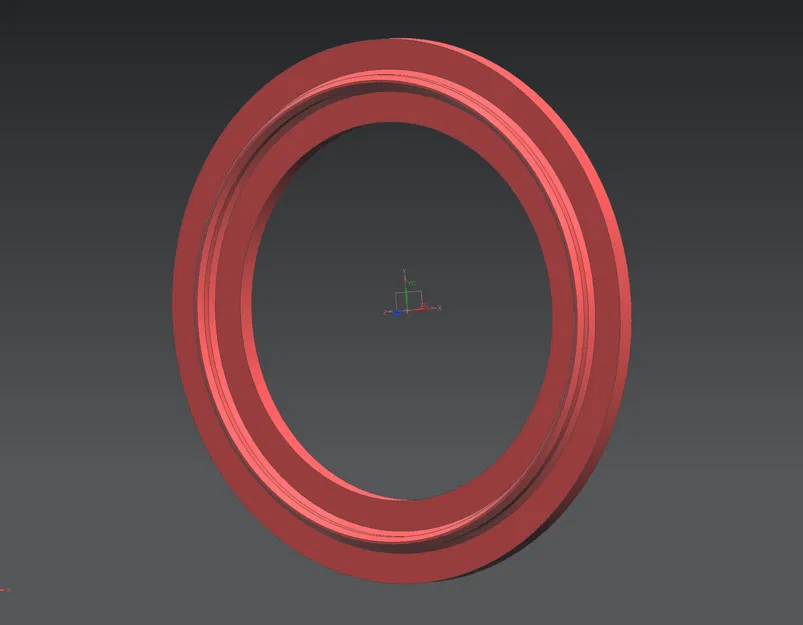

[3] Chống thấm: Có sẵn file mẫu gioăng TPU tùy chọn cho PG29. Có sẵn file mẫu gioăng TPU tùy chọn cho PG9.

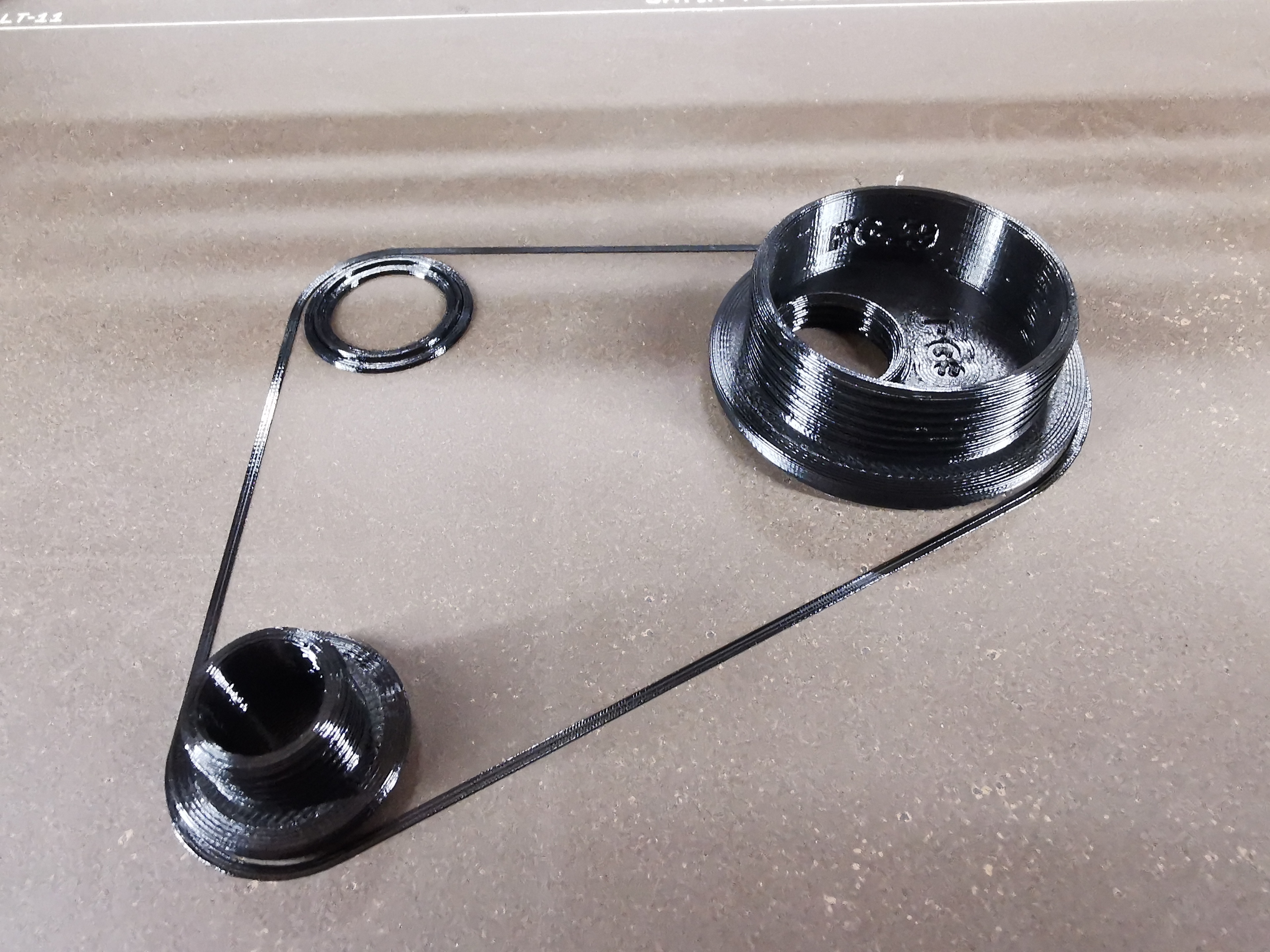

In ấn Chất liệu: PETG (bộ chặn, đai ốc), TPU 95A (gioăng) Giá đỡ (Supports): không cần Chân (Brim): không cần In nối tiếp (từng bộ phận một) để ren chất lượng tốt hơn.

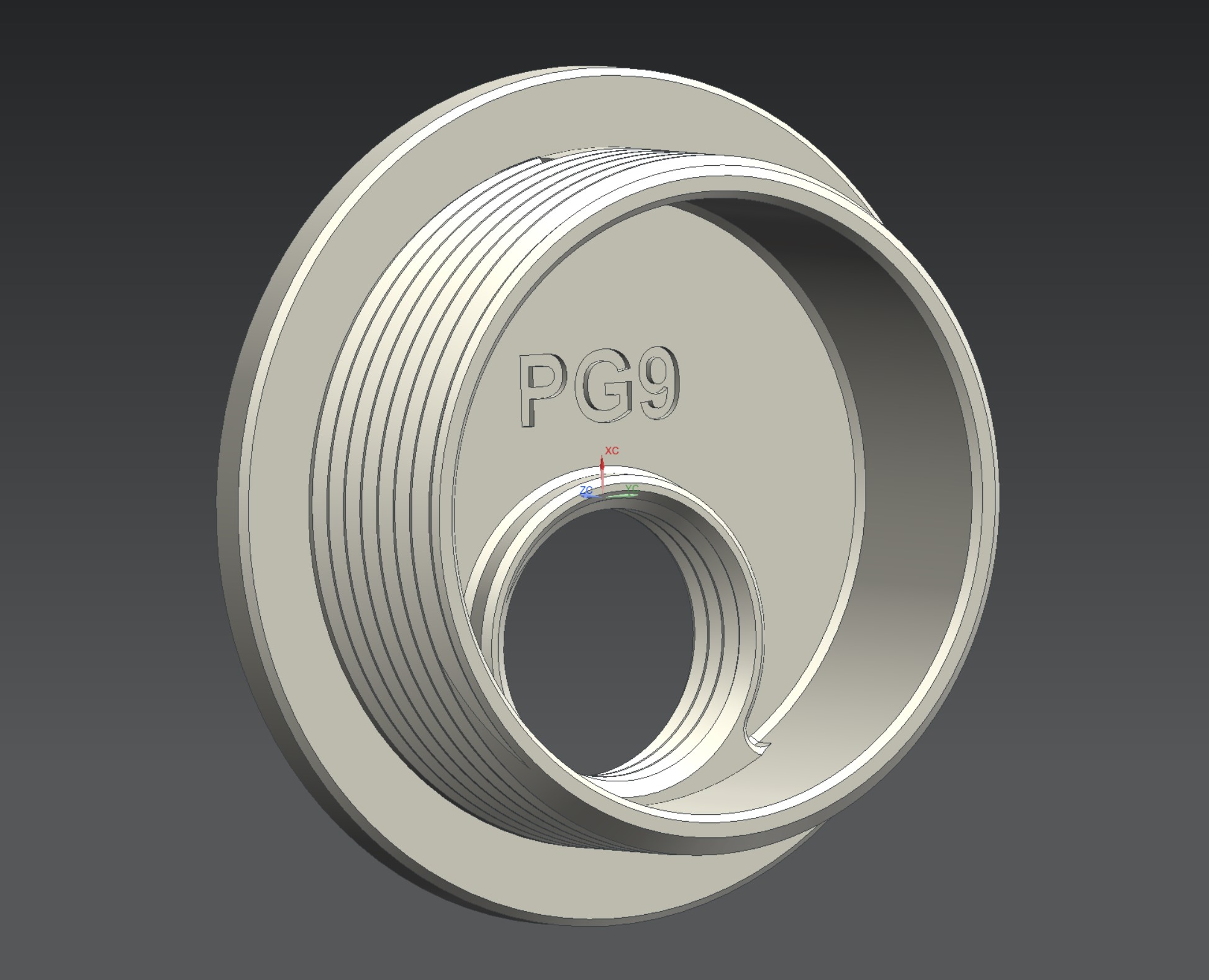

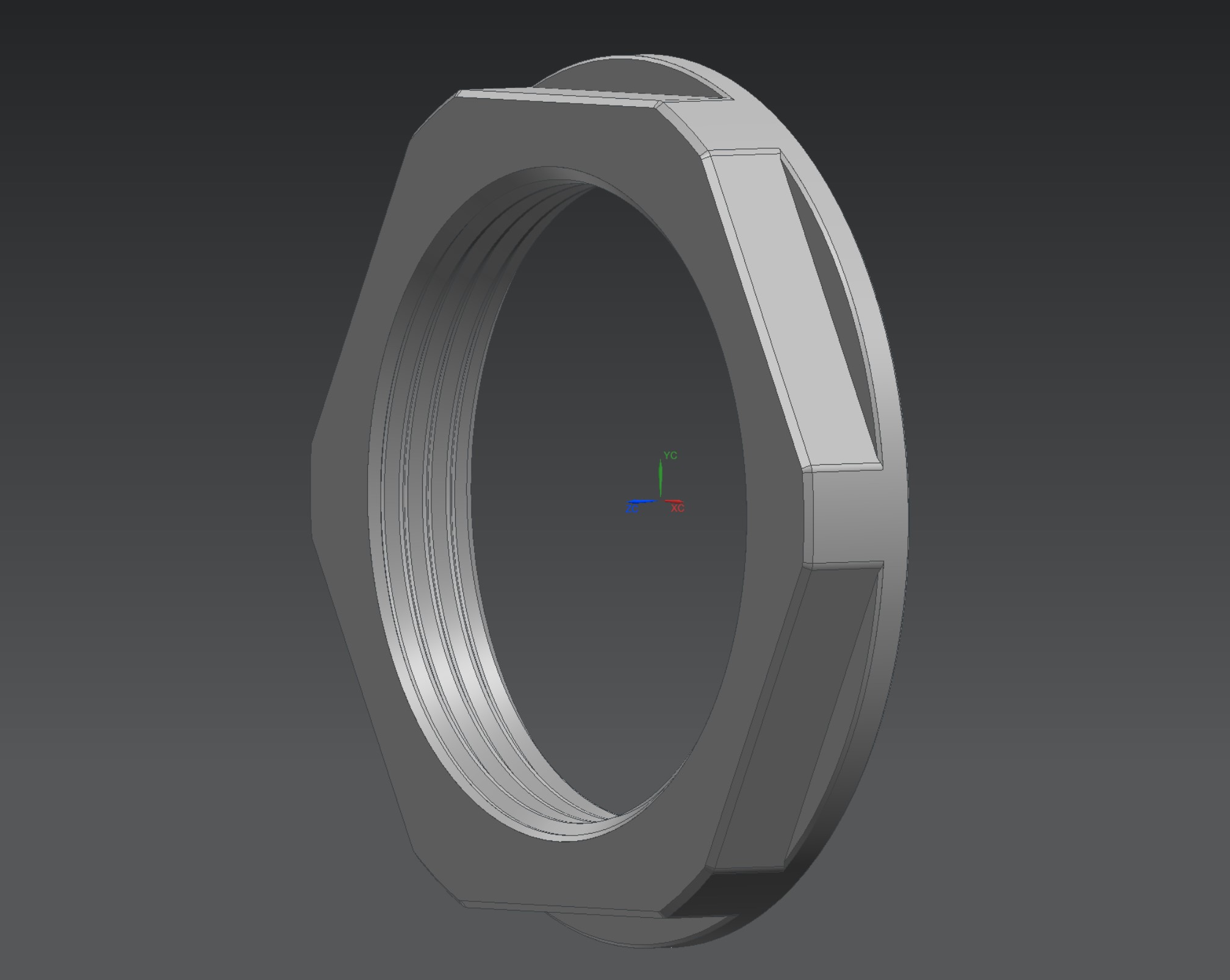

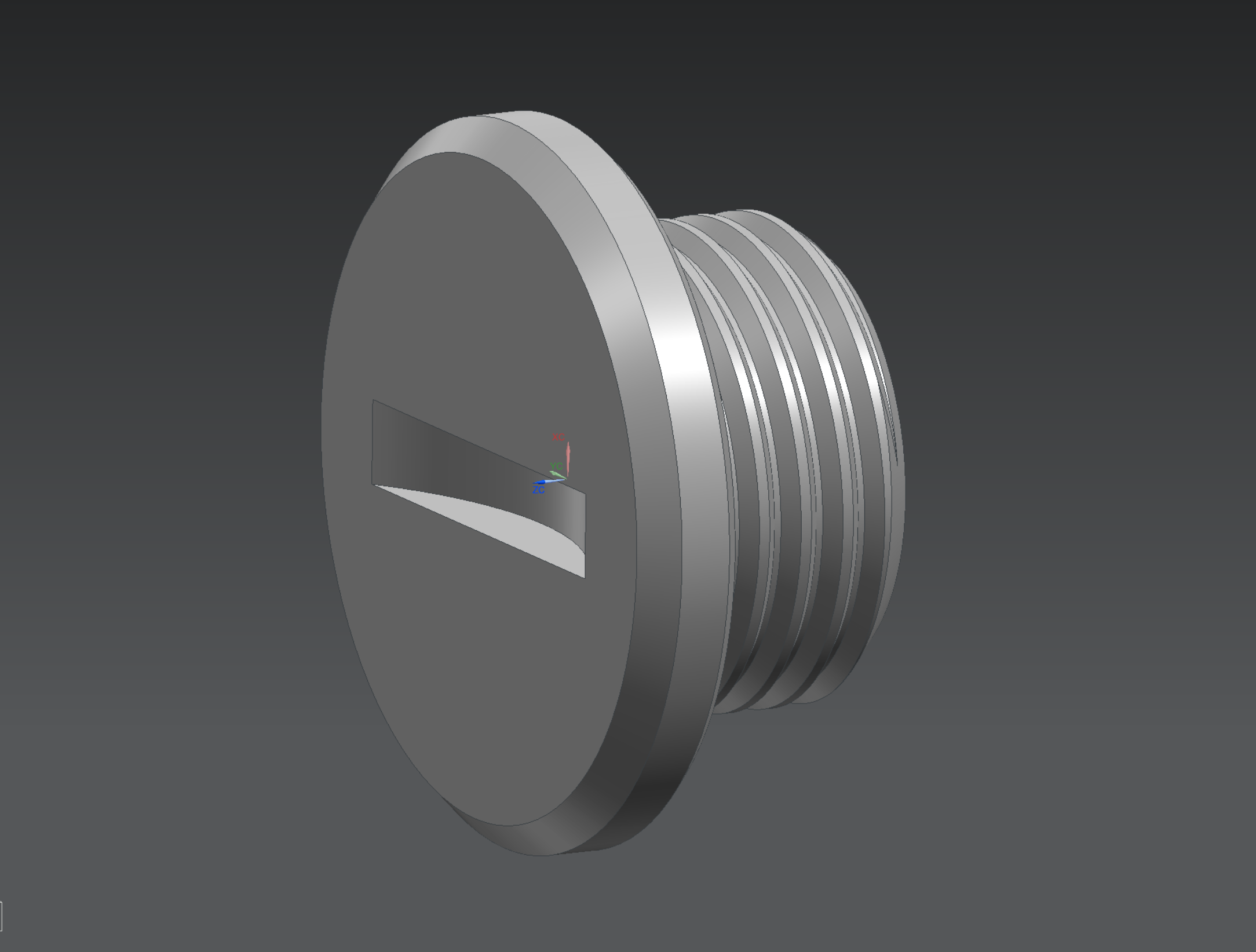

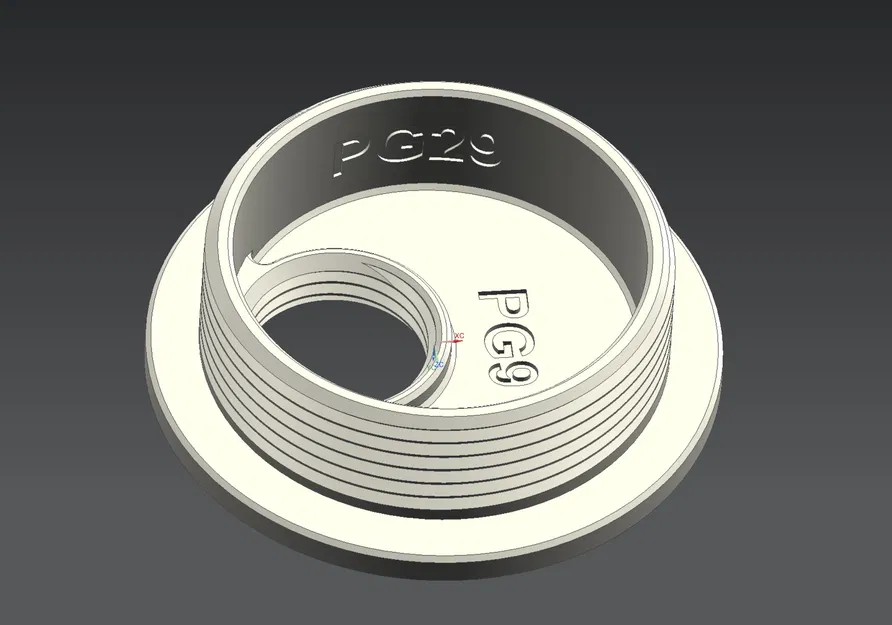

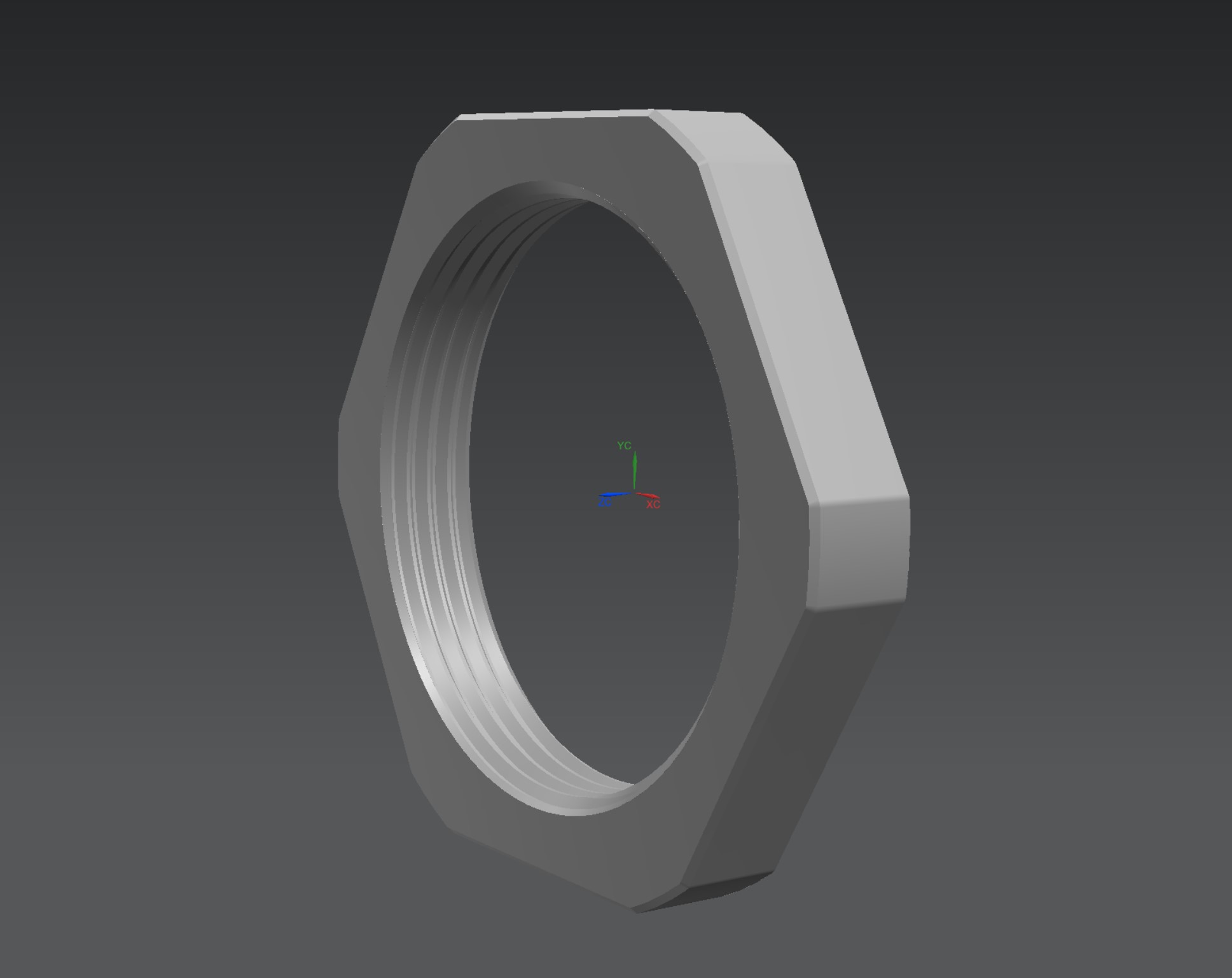

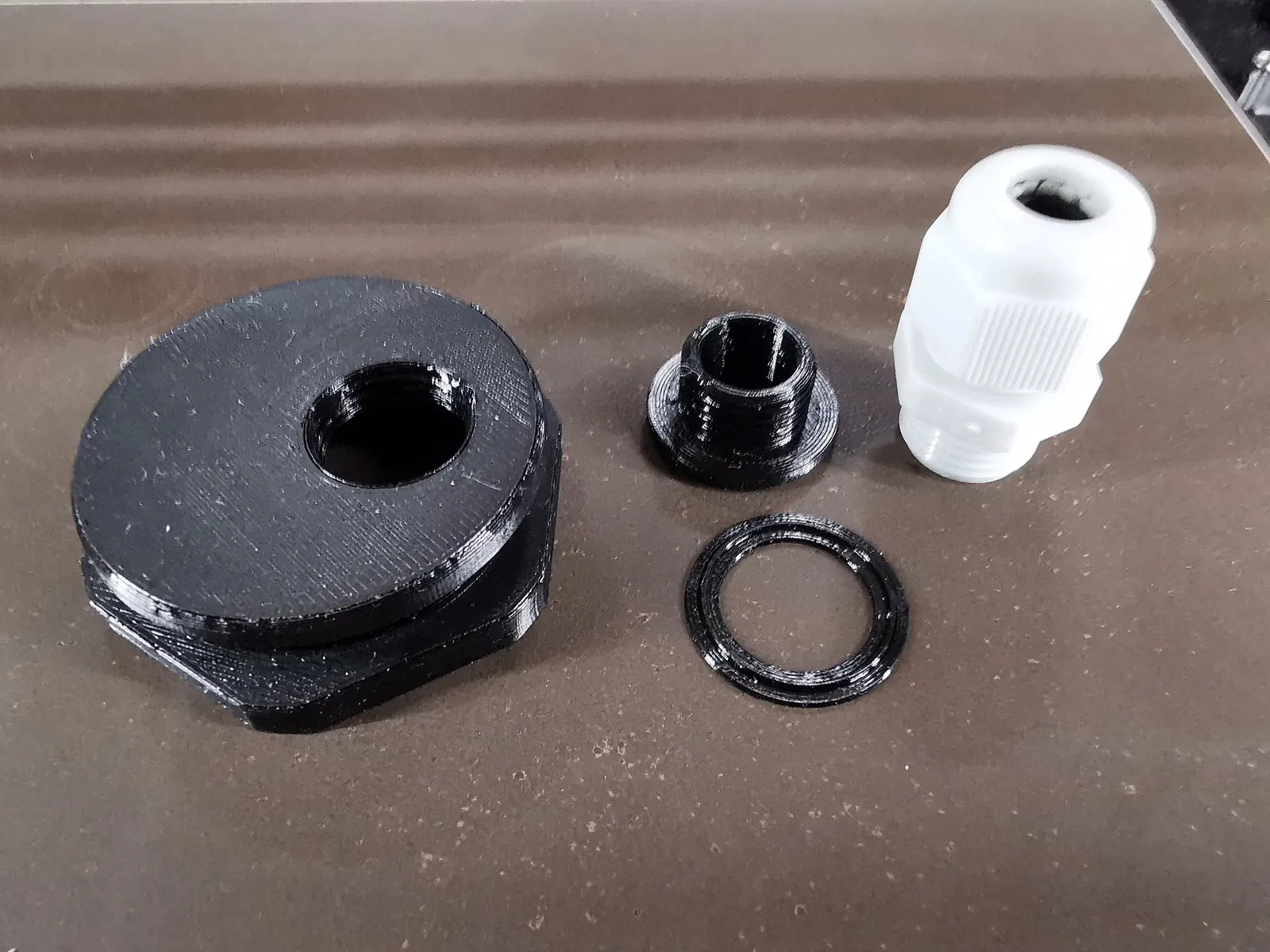

Vật liệu 1x Bộ chuyển đổi PG29 (ren PG29) [PG29_BlindStuffing_PGthread_to_1xPG9_PGthread_v00.stl] 1x Đai ốc chặn PG29 (ren PG21) [PG29_Nut_PGthread_v01.stl hoặc [PG29_Nut_PGthread_v11.stl] 1x Đầu nối cáp PG9 (ren PG9) [xem liên kết] (1-0)x Bộ chặn PG9 [PG9_BlindStuffing_PGthread_v00.stl] 1x Gioăng TPU PG9 (tùy chọn) [PG9_TPU-Sealing_v00.stl]

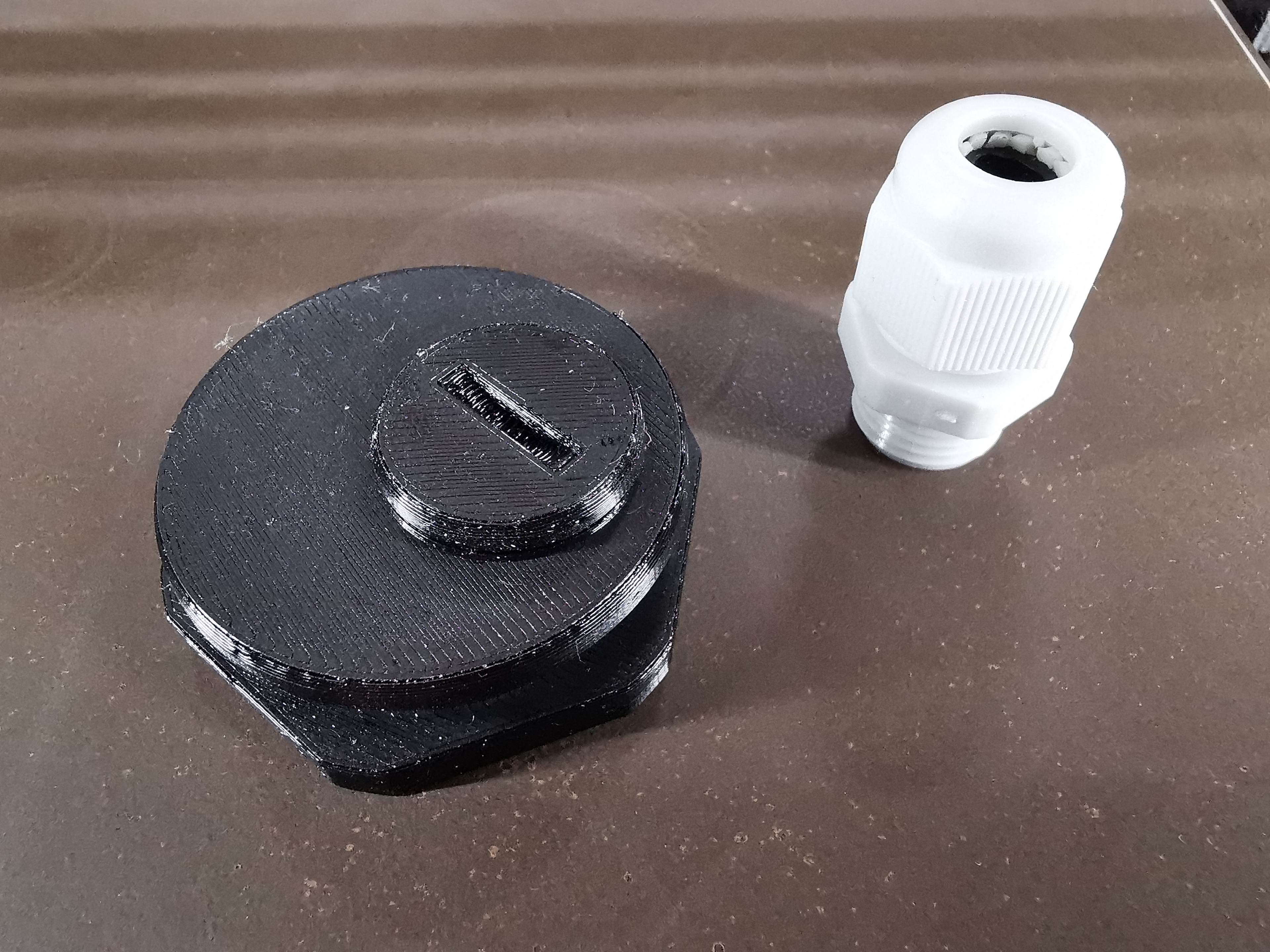

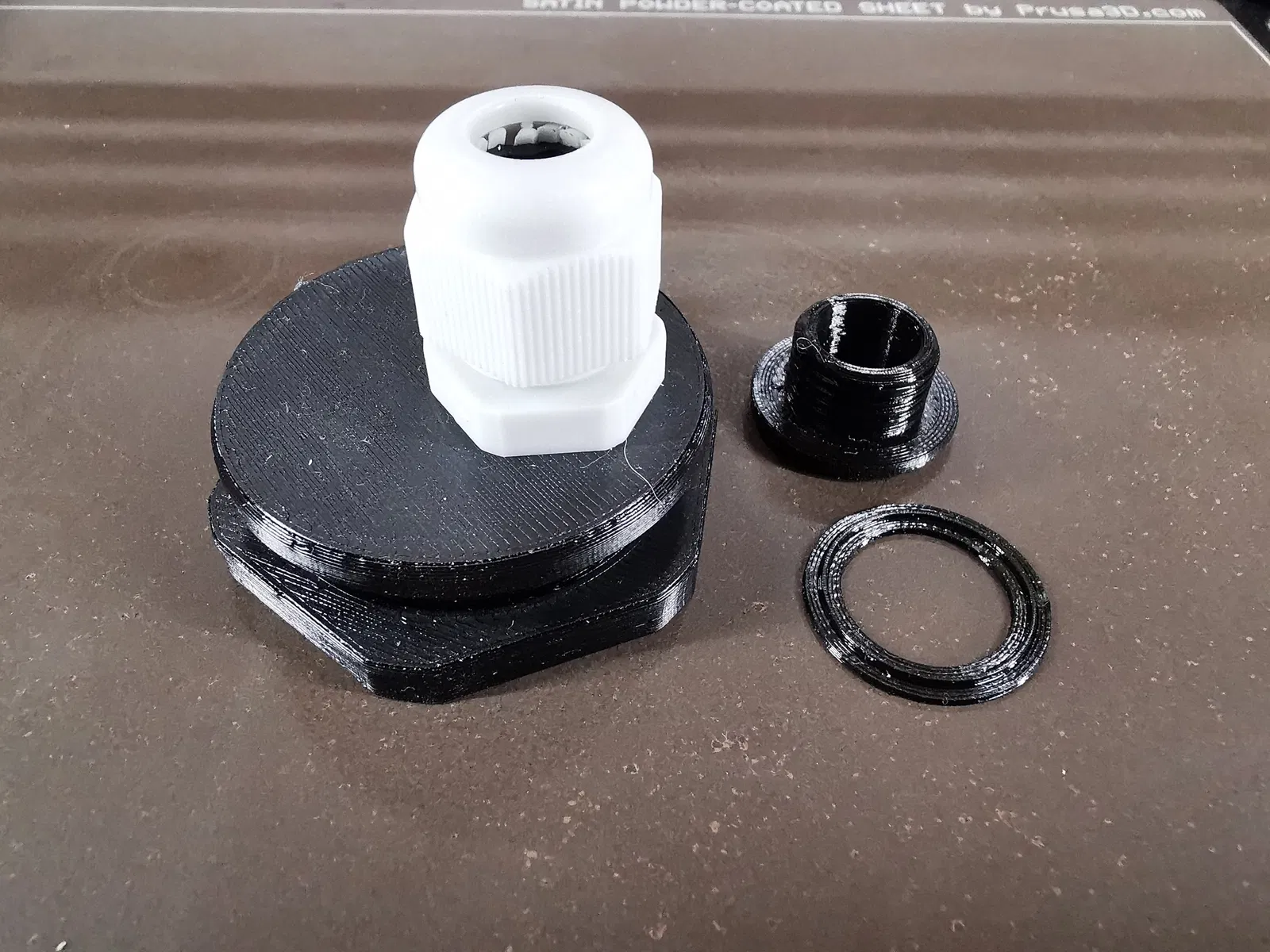

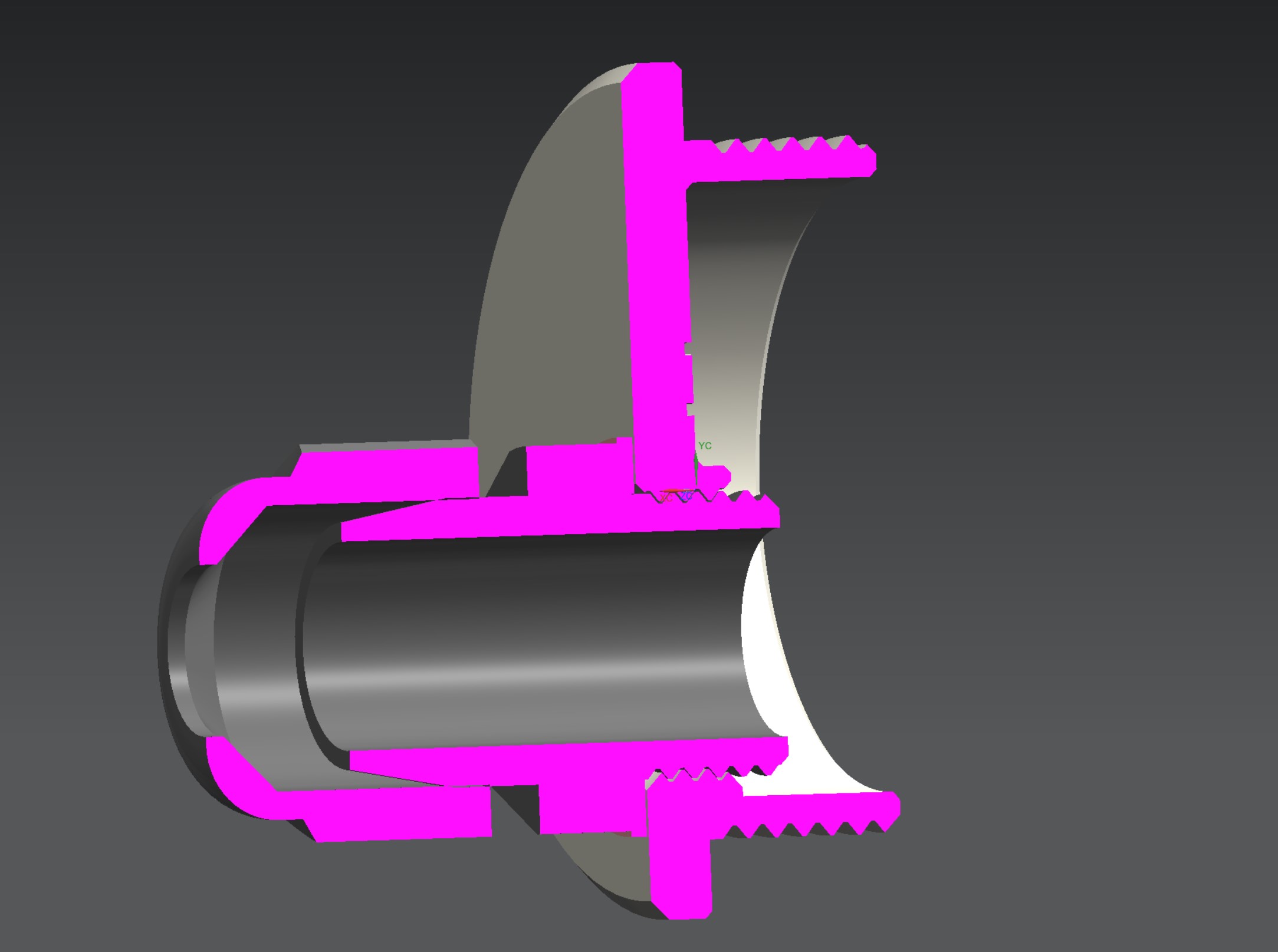

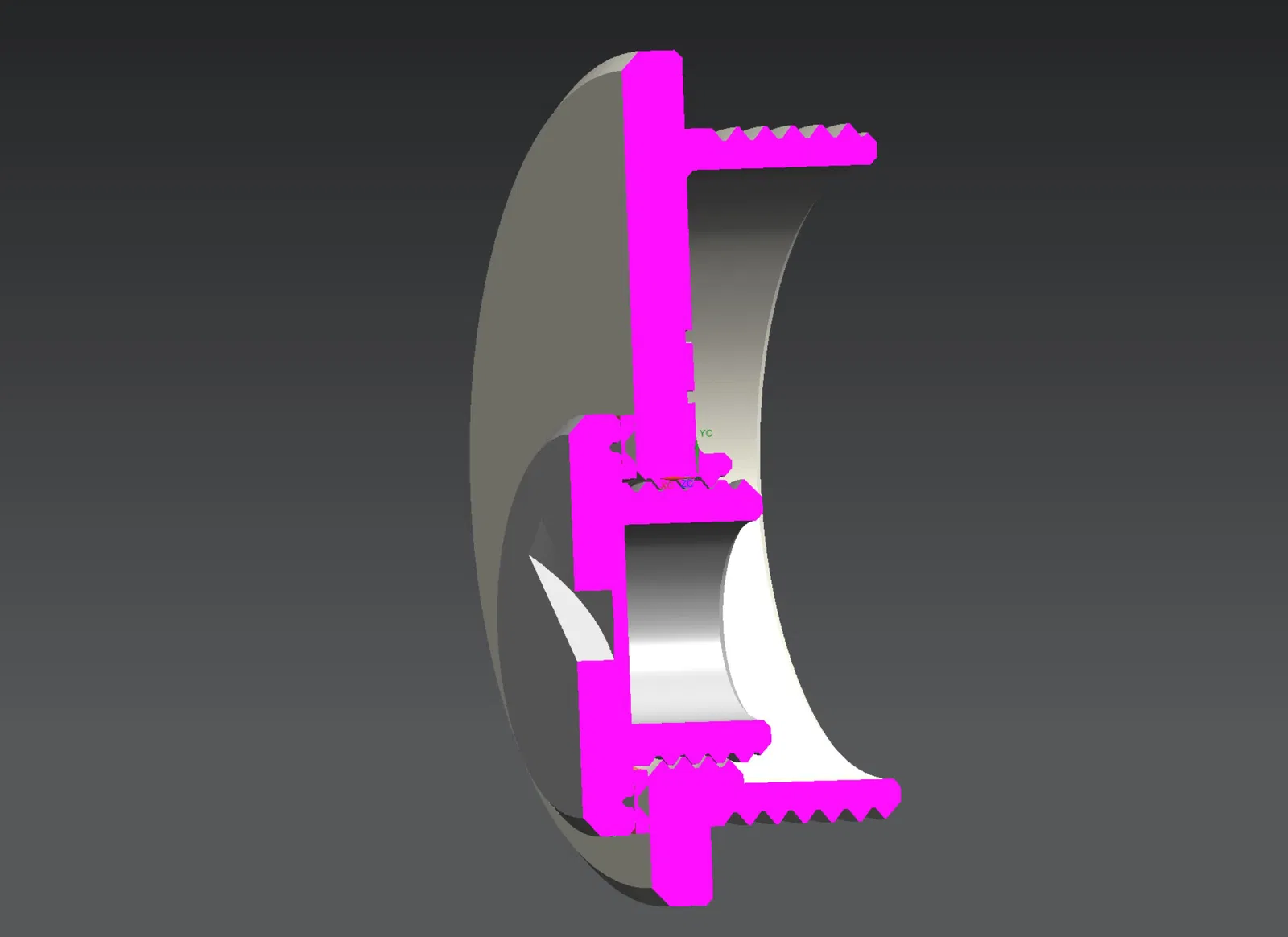

Lắp ráp [1] Lắp ráp sơ bộ đầu nối cáp PG9 Vặn đầu nối cáp PG9 (ren PG9) vào lỗ PG9 của bộ chuyển đổi. Đóng lỗ PG9 chưa sử dụng bằng bộ chặn PG9. Sử dụng gioăng TPU PG9 tùy chọn nếu cần. [2] Lắp ráp bộ chuyển đổi PG29 Đặt bộ chuyển đổi PG29 đã lắp ráp sơ bộ (bộ chặn) vào lỗ PG29 và cố định bằng đai ốc PG29. Tùy chọn đặt gioăng PG29 lên bộ chuyển đổi PG29 trước khi lắp ráp. [3] Lắp ráp cáp Luồn cáp qua đầu nối cáp PG9 và cố định cáp bằng cách siết chặt đai ốc tương ứng của đầu nối cáp.

Lưu ý: Bôi một ít mỡ silicon lên ren, để dễ dàng lắp và tháo. (Nếu không có mỡ, ren có xu hướng bị dính khi xoay vào và ra.)

Liên kết [Bộ chặn PG29] (Đai ốc PG29, gioăng PG29)

[Bộ chặn PG9] (Bộ chặn PG9, gioăng PG9)
