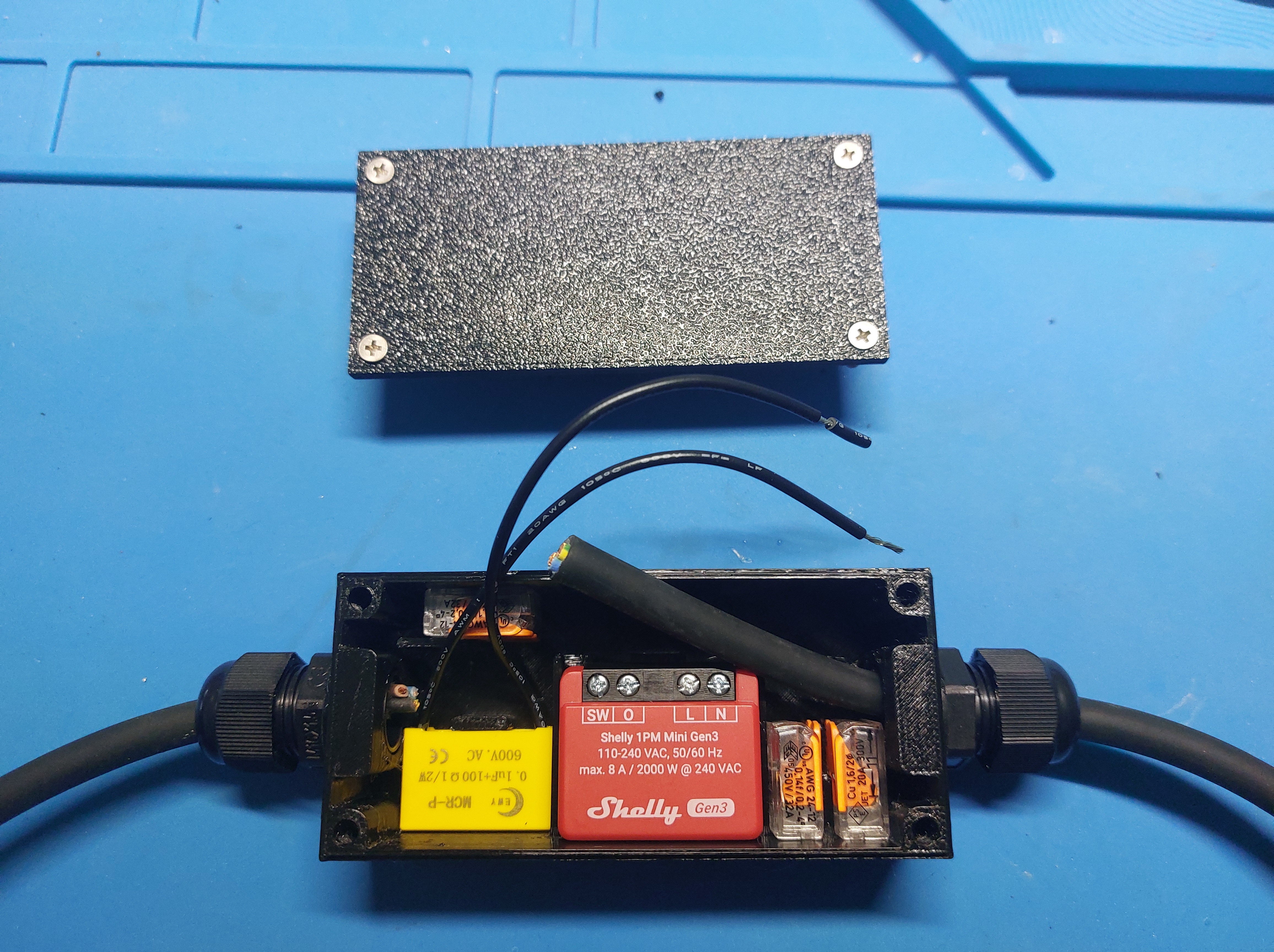

Vỏ Shelly 1 PM mini Gen3 với các loại đầu nối cáp và chỗ cho RC Snubber

⚠ LƯU Ý AN TOÀN & MIỄN TRỪ TRÁCH NHIỆM_ Đây là mô hình được thiết kế tự kiểm nghiệm cho mục đích cá nhân. Nó bao gồm vỏ bọc cho các bộ phận điện và chỉ nên được sử dụng bởi những người có kinh nghiệm và kiến thức phù hợp. Sử dụng ngoài trời tùy thuộc vào rủi ro của bạn. Vui lòng đảm bảo tuân thủ các quy định địa phương và tiêu chuẩn an toàn điện. Người tạo không chịu trách nhiệm cho việc sử dụng không đúng cách hoặc thiệt hại.

Chức năng và Mục đích:

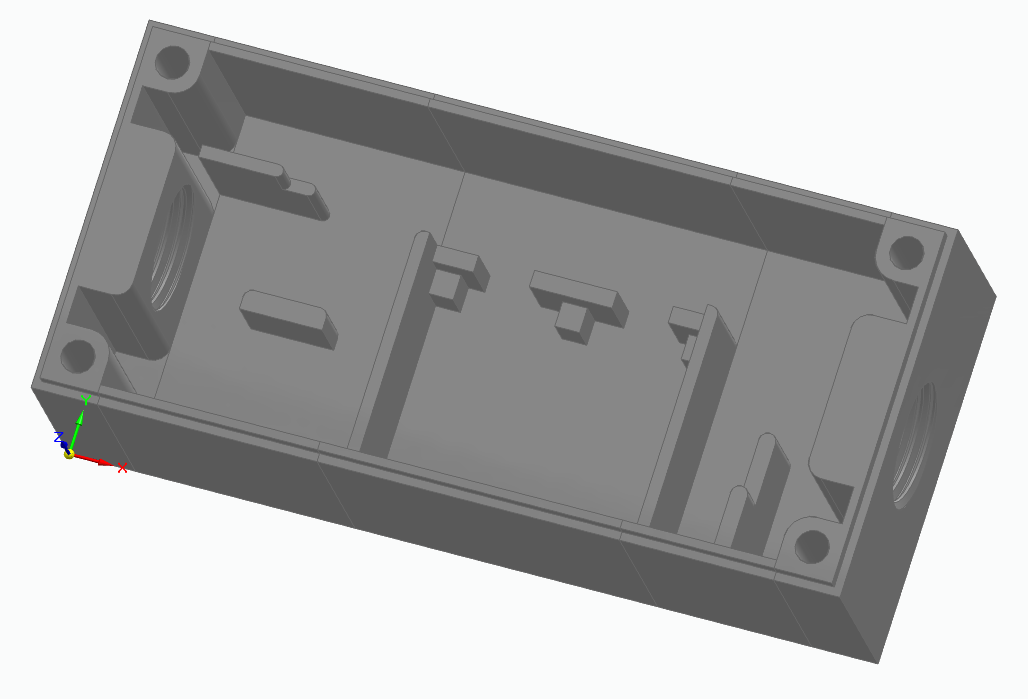

Được thiết kế để lắp đặt Shelly 1PM Mini Gen3 một cách an toàn và sẵn sàng chống chịu thời tiết, vỏ máy nhỏ gọn này có các phiên bản khác nhau cho đầu nối cáp M16, M20, cũng như PG9, PG11 và PG13.5. Nó lý tưởng cho các thiết lập vườn, bộ điều khiển ngoài trời, hoặc bất cứ nơi nào cần công tắc thông minh chống chọi với các yếu tố bên ngoài.

Mặc dù có nhiều vỏ máy khác có sẵn, nhưng không có cái nào phù hợp với nhu cầu của tôi. Tôi muốn chọn loại đầu nối cáp tùy thuộc vào độ dày của dây cáp và có thêm không gian cho bộ RC Snubber.

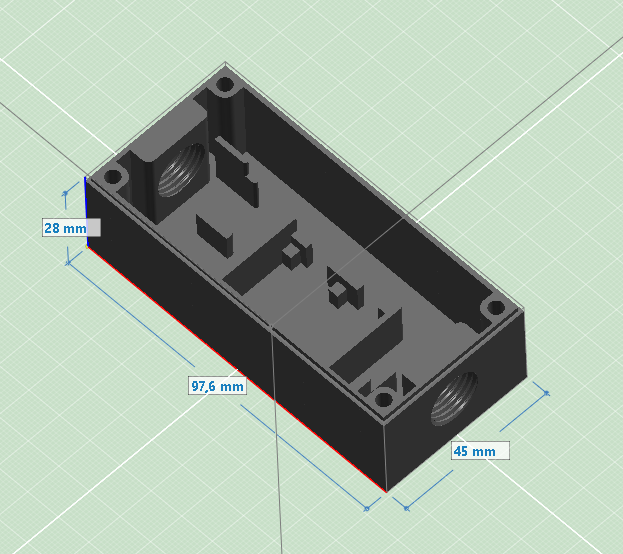

Thông số kỹ thuật

Mô hình đã được thử nghiệm thành công với PETG trên "Tấm PEI có kết cấu" ở 65°C.

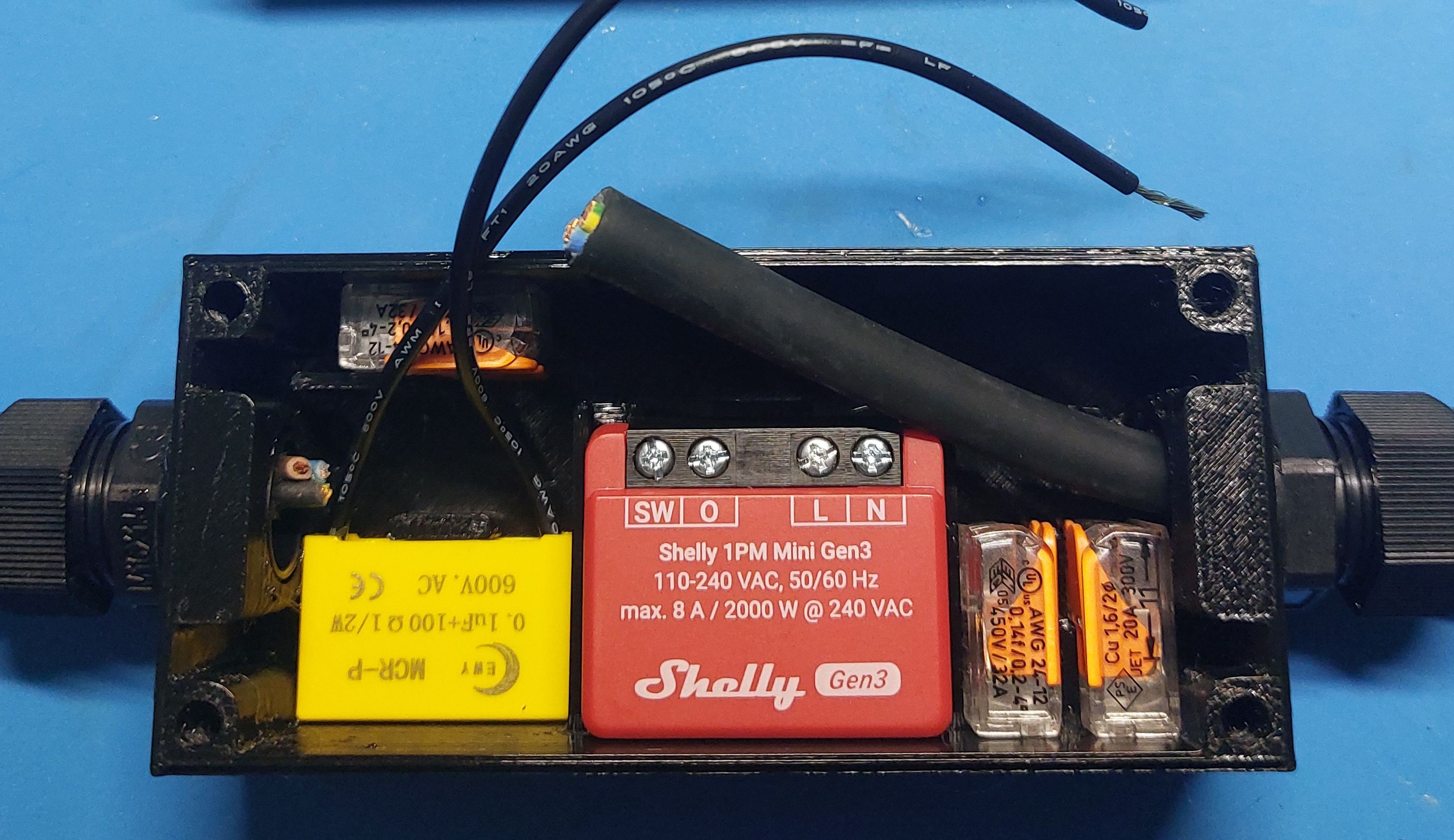

Bên trong có không gian cho:

• 1 x Shelly 1PM mini Gen3
• 1 x Shelly RC Snubber
• 3 x Đầu nối WAGO 221-412, 221-413 tiêu chuẩn

Vỏ máy bao gồm các lỗ 4 mm cho các ốc ren nhiệt, phù hợp với vít 3 mm (ví dụ: M3x12). Ngoài ra, bạn có thể sử dụng bất kỳ loại vít phù hợp nào khác. Các lỗ trên nắp có đường kính 3 mm.

Mẹo in tùy chọn

• Thêm keo để bám dính tốt hơn
• Không cần vật liệu hỗ trợ (supports)
