Mercury One.1 Block Tăng Đơ Bên Trong Khung & Loại Bỏ Thanh Giằng Trước

Mấy cái block tăng đơ này được thiết kế để làm 4 việc:

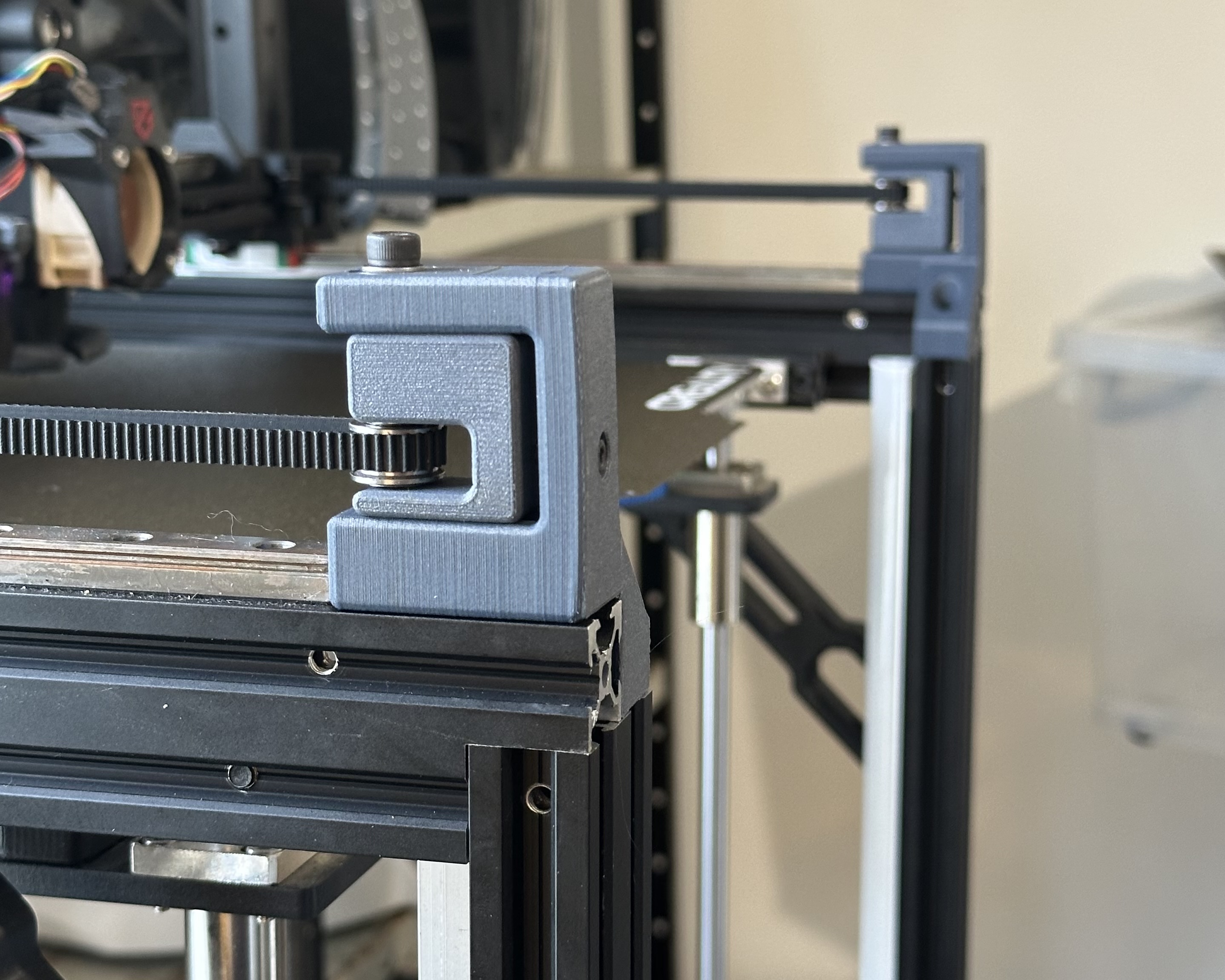

1. Đưa mấy cái block tăng đơ vào hoàn toàn bên trong khung máy in để có thể làm khung bao quanh máy bằng các tấm phẳng lớn.
2. Bỏ cái thanh giằng trước đi để dễ dàng tiếp cận mâm nhiệt.

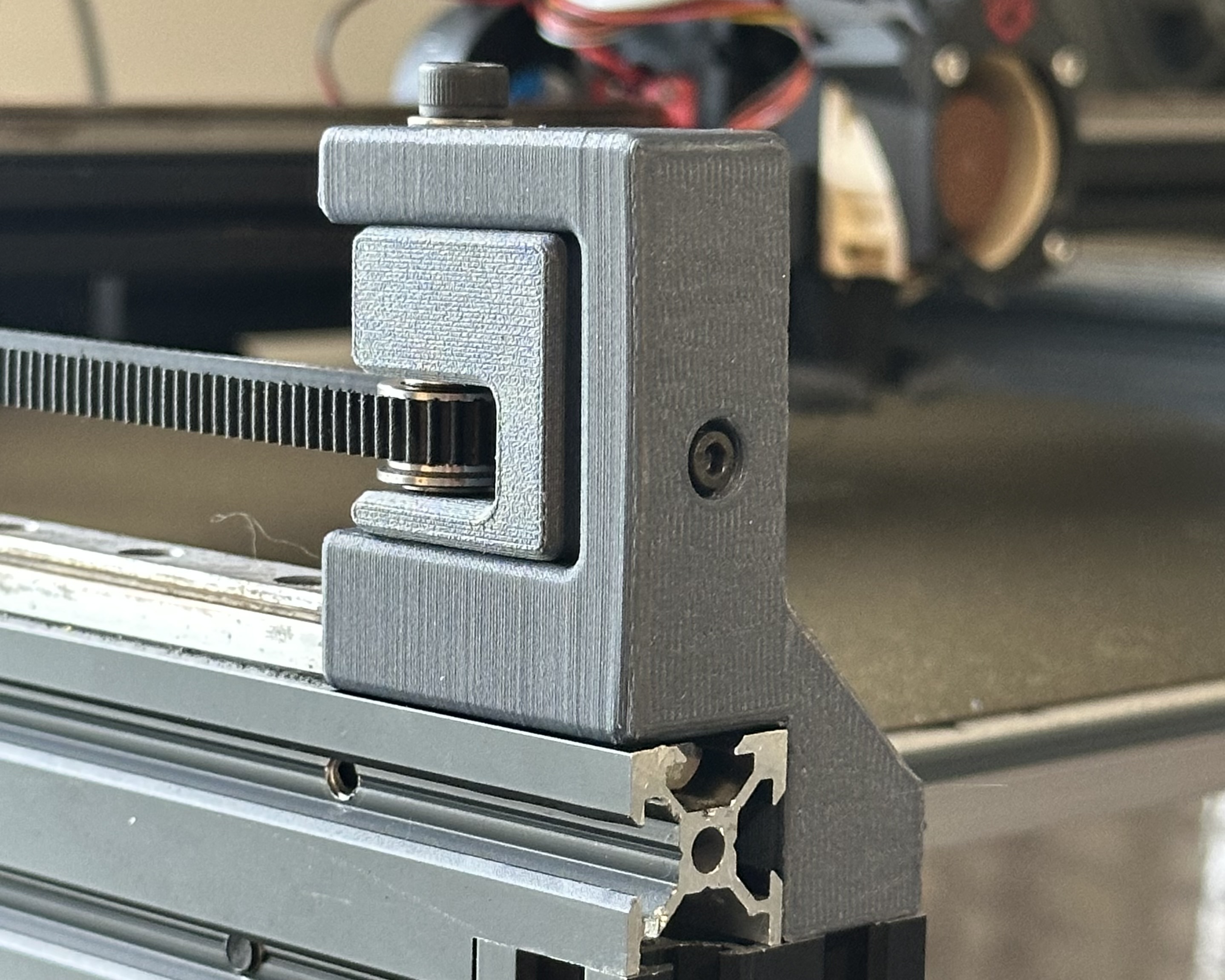

3. Tăng độ cứng so với các thiết kế bỏ thanh giằng và block tăng đơ khác bằng cách sử dụng tổng cộng ba điểm gắn kết. Nếu mấy cái thanh nhôm của bạn có lỗ xuyên 5mm thì bạn có thể bắt một con bu lông dài hơn xuống block, xuyên qua thanh nhôm ngang và xuống thanh nhôm dọc để tăng thêm độ cứng nữa.
4. Loại bỏ mấy cái "block trượt" vì khi bạn di chuyển mấy con step motor bên trong khung (để làm khung bao quanh) thì bạn phải di chuyển cả ray trượt tuyến tính và bạn sẽ mất rất nhiều hành trình di chuyển của mấy cái block trượt đó. Nó chỉ còn lại vài mm để chỉnh độ căng thôi.

Đây là một phần của dự án đang tiếp diễn để bao quanh hoàn toàn Mercury One.1 của tôi mà không cần mấy cách làm kỳ cục. Hình ảnh sẽ được cập nhật khi máy in được bao quanh hoàn toàn.

- Cài đặt in -

In bằng ASA/ABS bằng cài đặt in Mercury One.1 tiêu chuẩn. Không cần support.

- File & BOM -

Có hai biến thể của block và slider.

Block thì như sau:

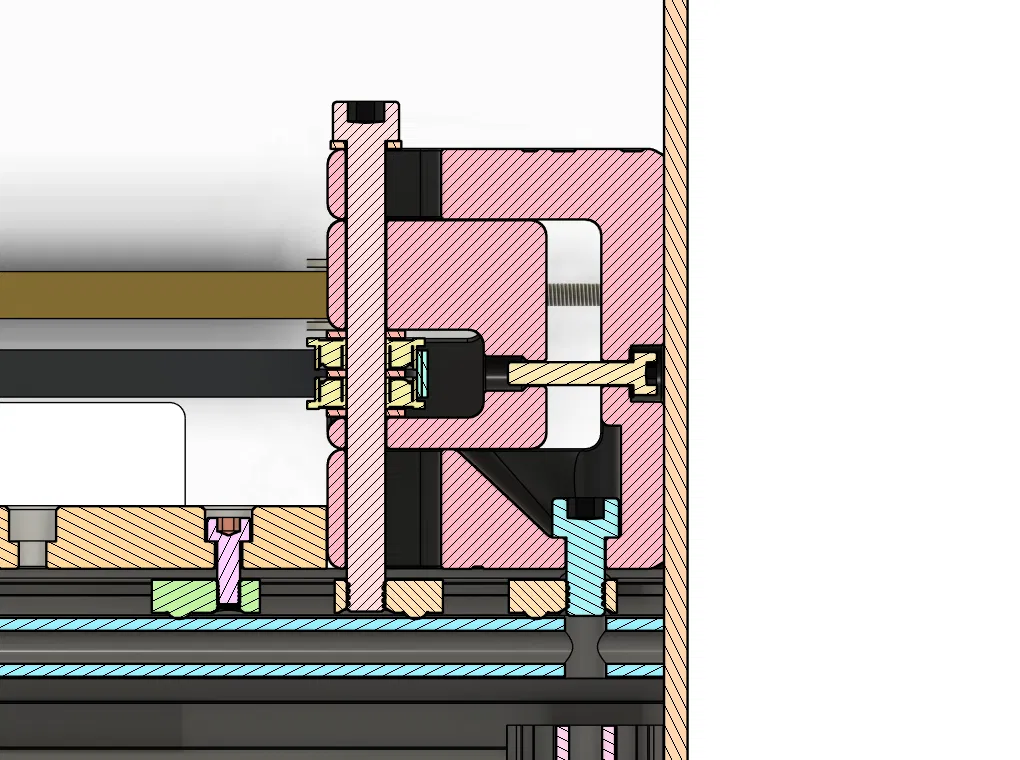

• Cứng cáp (Rigid): Sử dụng tổng cộng ba điểm gắn kết. Một con bu lông dài đi xuống qua slider vào T Nut và được siết vào khung. Cần 2 M5 x 60 SHCS (ưu tiên loại có shank 5mm) và 2 M5 T Nuts.
• Đai ốc (Nut): Chỉ sử dụng hai điểm gắn kết nhưng có khả năng lắp ráp dễ hơn với mấy món đồ bạn có sẵn. Một con bu lông dài đi xuống qua slider vào một con Đai ốc lục giác M5 ở mặt dưới của block. Cần 2 M5 x 50 SHCS và 2 M5 Hex Nuts

Slider thì như sau:

• Luồn nhiệt (Heatset): Cần 2 * M3 x 4.5 D x 5 L Heatset Inserts
• Đai ốc (Nut): Cần 2 * M3 Hex Nuts

BOM cho toàn bộ việc lắp đặt là:

• 4 * M5 x 8 SHCS
• 8 * M5 washer
• 2 * M3 washer (OD không lớn hơn 7mm)
• 2 * M3 x 16 SHCS
• 4 * F695RS bearings

Độ hở giữa block và slider khá sít nhau (.05mm mỗi bên) nên có thể cần một chút xử lý hậu kỳ nếu máy in của bạn có vấn đề về dung sai.

Tôi không giỏi chụp ảnh lắm và máy in của tôi cũng không in ASA đẹp lắm (vì chưa được bao quanh). Nếu bạn chụp được mấy tấm hình đẹp thì chia sẻ làm Makes nha.
