Bộ chuyển đổi bộ lọc nâng cao Prusa Core One

LƯU Ý: Các bản sửa đổi và hướng dẫn đi dây ở cuối trang.

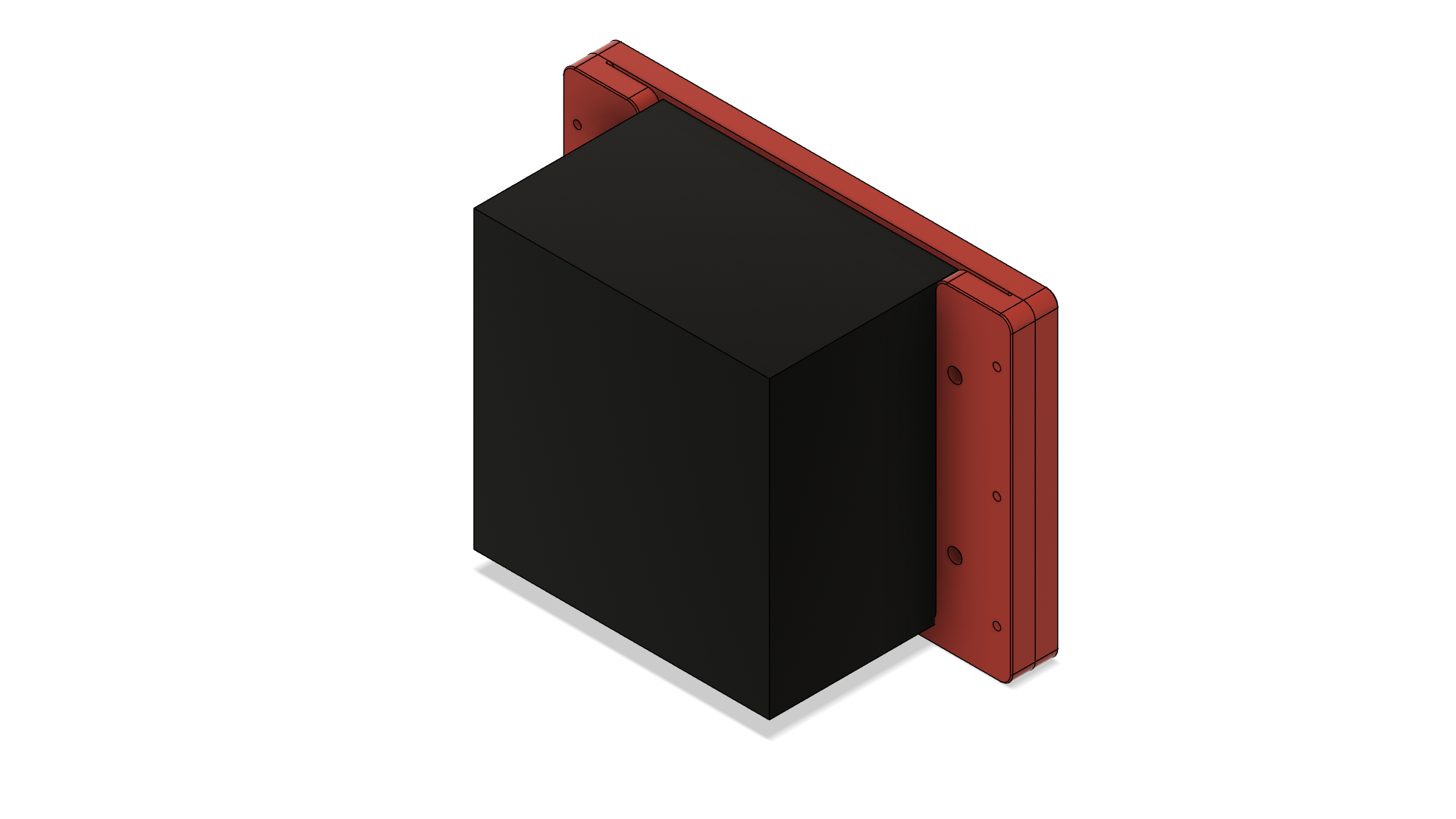

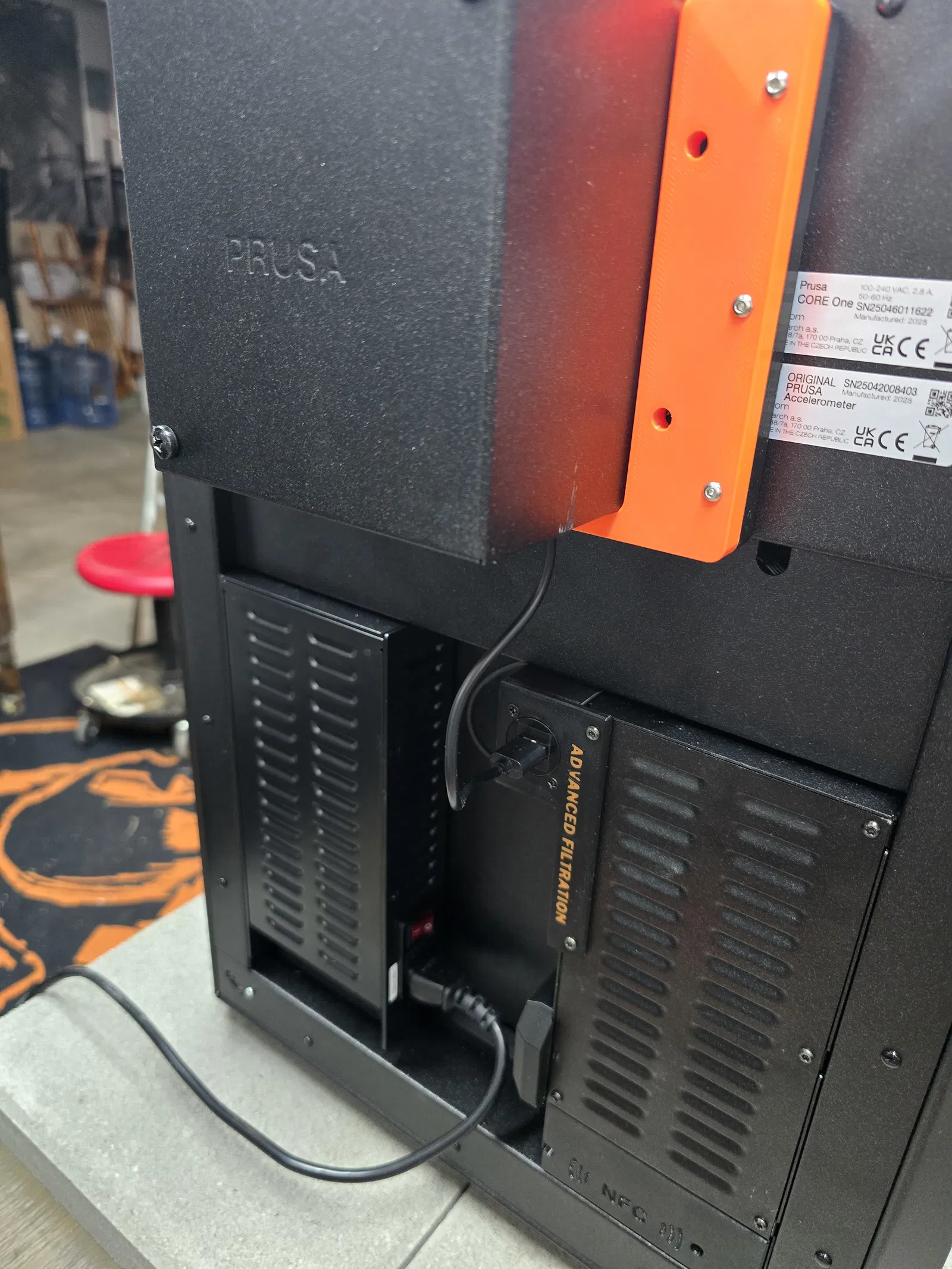

Tôi không in nhiều nhựa ASA cho lắm, nên không cần thiết phải lắp bộ lọc nâng cao trên chiếc Prusa Core One của tôi vĩnh viễn. Tôi thấy rằng nếu lắp nó trên máy in khi in PLA hoặc PETG, nhiệt độ trong buồng rất khó giữ dưới 35-40 độ C. Quạt buồng rất vất vả để đẩy không khí ra ngoài qua bộ lọc. Bộ chuyển đổi này sẽ cho phép bạn trượt bộ phận lọc xuống giữa các bộ phận in bên trong và bên ngoài, đồng thời vẫn duy trì độ kín tốt.

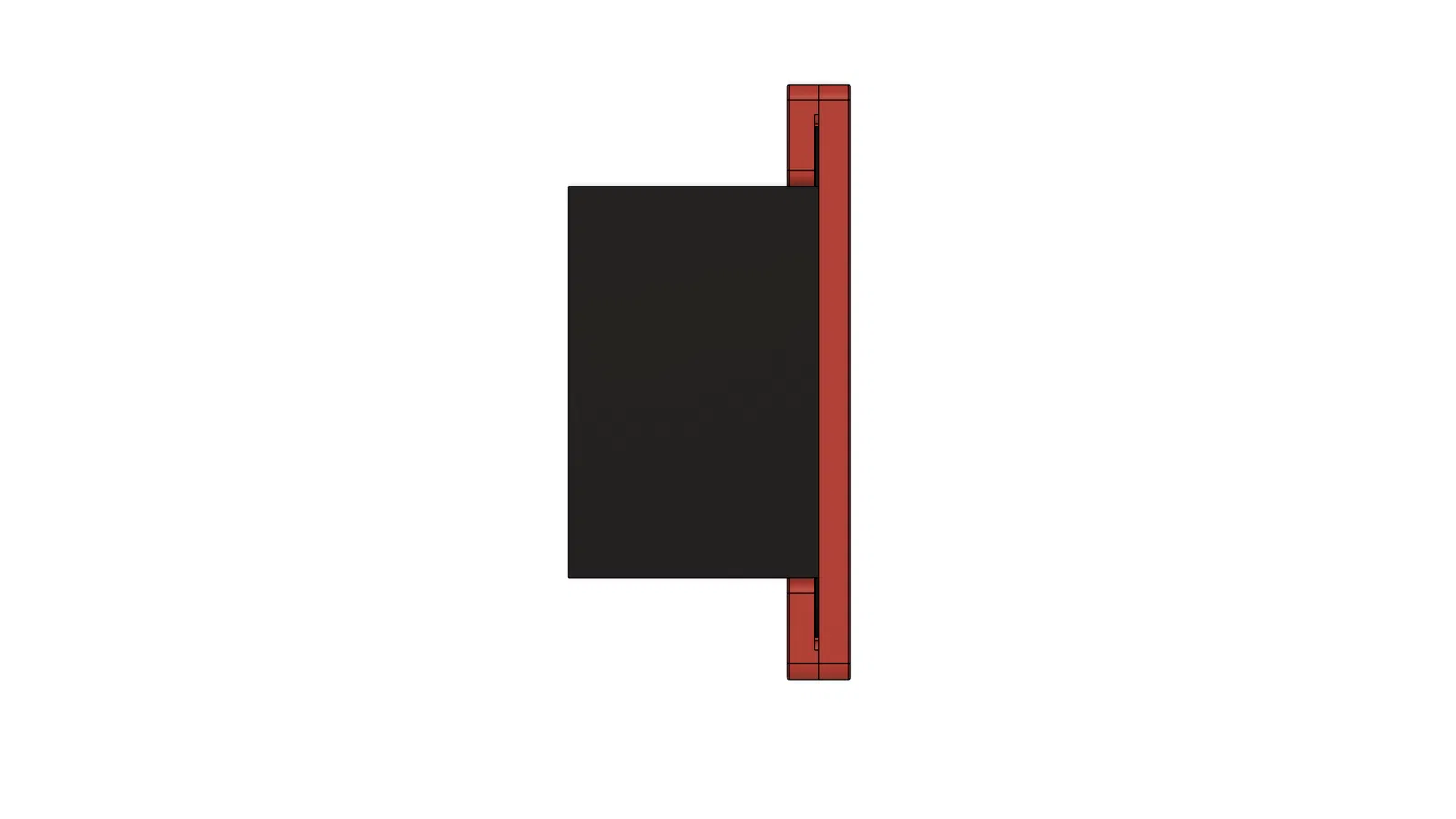

Có 4 lỗ được khoét lõm trên bộ phận bên trong để cho phép bộ phận quạt trượt giữa 2 bộ phận. Tôi cũng đã thêm các lỗ xuyên qua ở bộ phận bên ngoài để có thể lắp ráp 2 bộ phận trước rồi mới gắn lên máy in. Hoặc bạn có thể lắp chúng riêng biệt.

Tôi dự định sử dụng các ren nhiệt, nhưng quyết định rằng chúng không cần thiết. Một tệp Step cũng được cung cấp cho bất kỳ ai muốn thêm các sửa đổi của riêng họ.

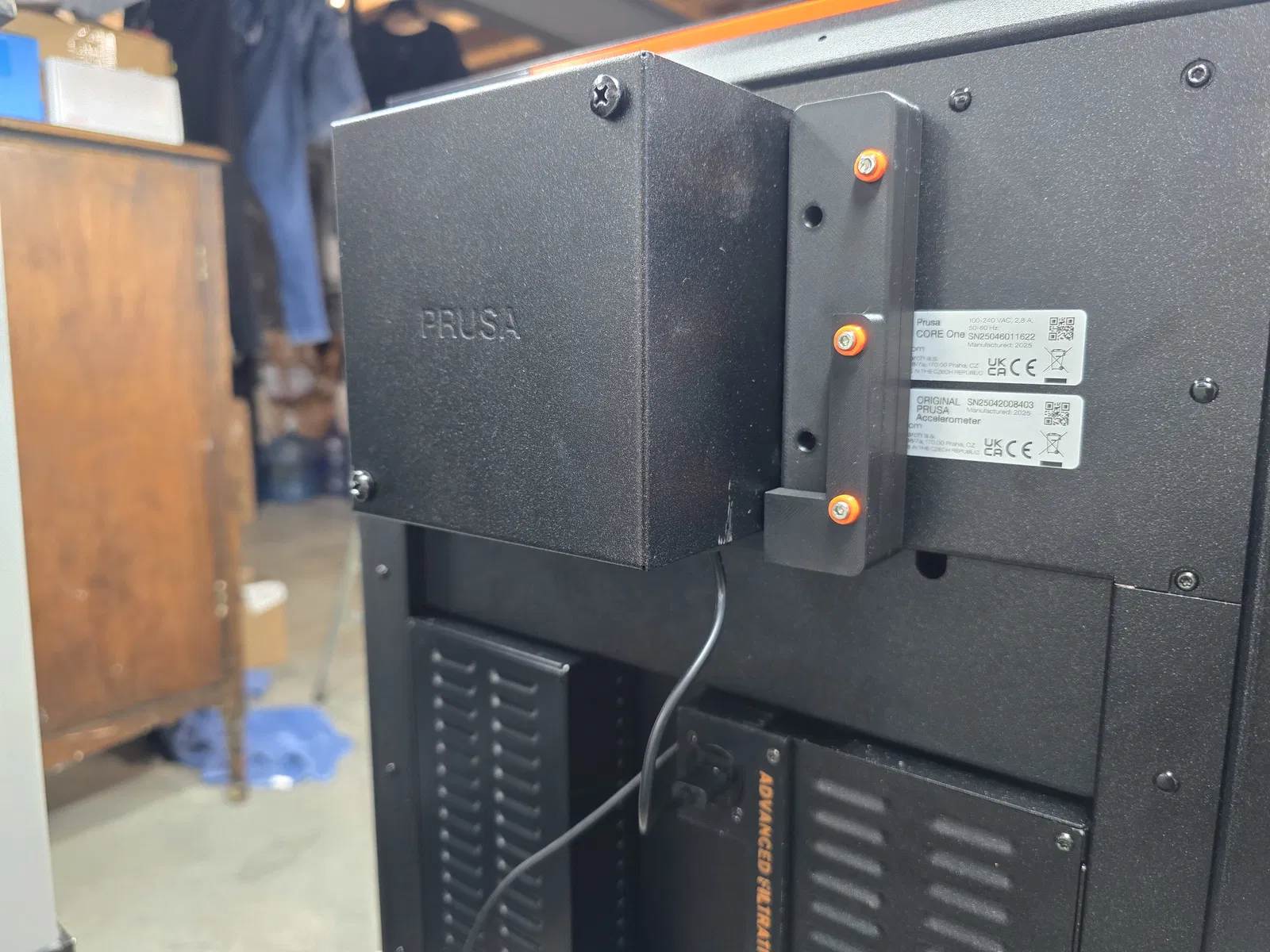

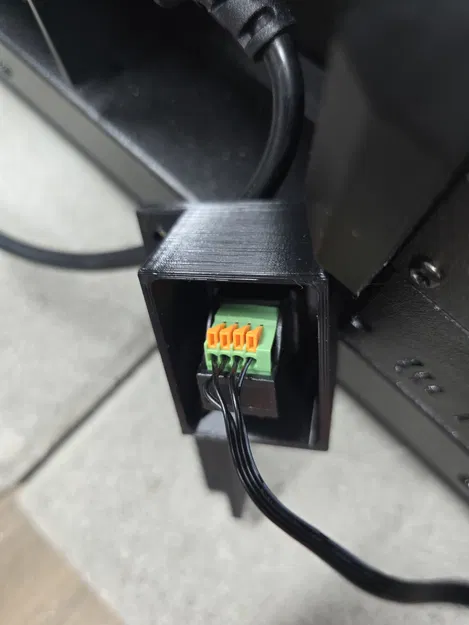

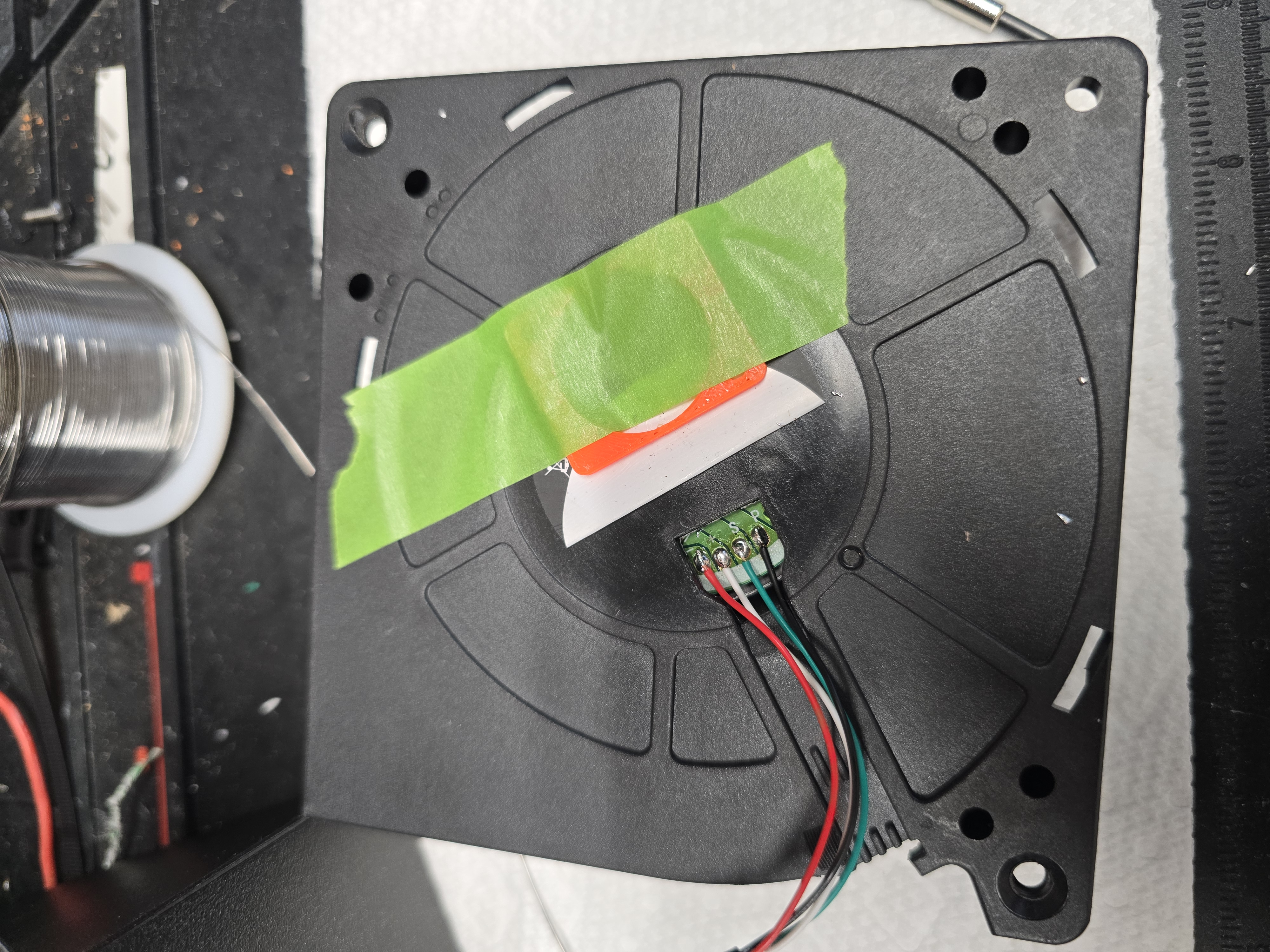

Điều duy nhất tôi chưa làm là sửa đổi dây nối giữa quạt và bo mạch xBuddy. Tôi có thể chuyển đổi nó thành phích cắm USB A để dễ dàng tháo ra mà không cần phải tháo nắp điện tử để rút phích cắm ra.

Các bộ phận bổ sung hiện tại là:

4 con vít đầu lục giác 3mm x 10mm

8 con vít 3mm x 16mm (có thể bất kỳ kích thước nào từ 15 đến 20)

Các con vít tương tự như những cái này https://www.amazon.com/dp/B07NV6GVVR?ref_=ppx_hzsearch_conn_dt_b_fed_asin_title_6

In bằng PETG. Không cần hỗ trợ, nhưng có sử dụng cũng không sao.

Hướng dẫn lắp ráp:

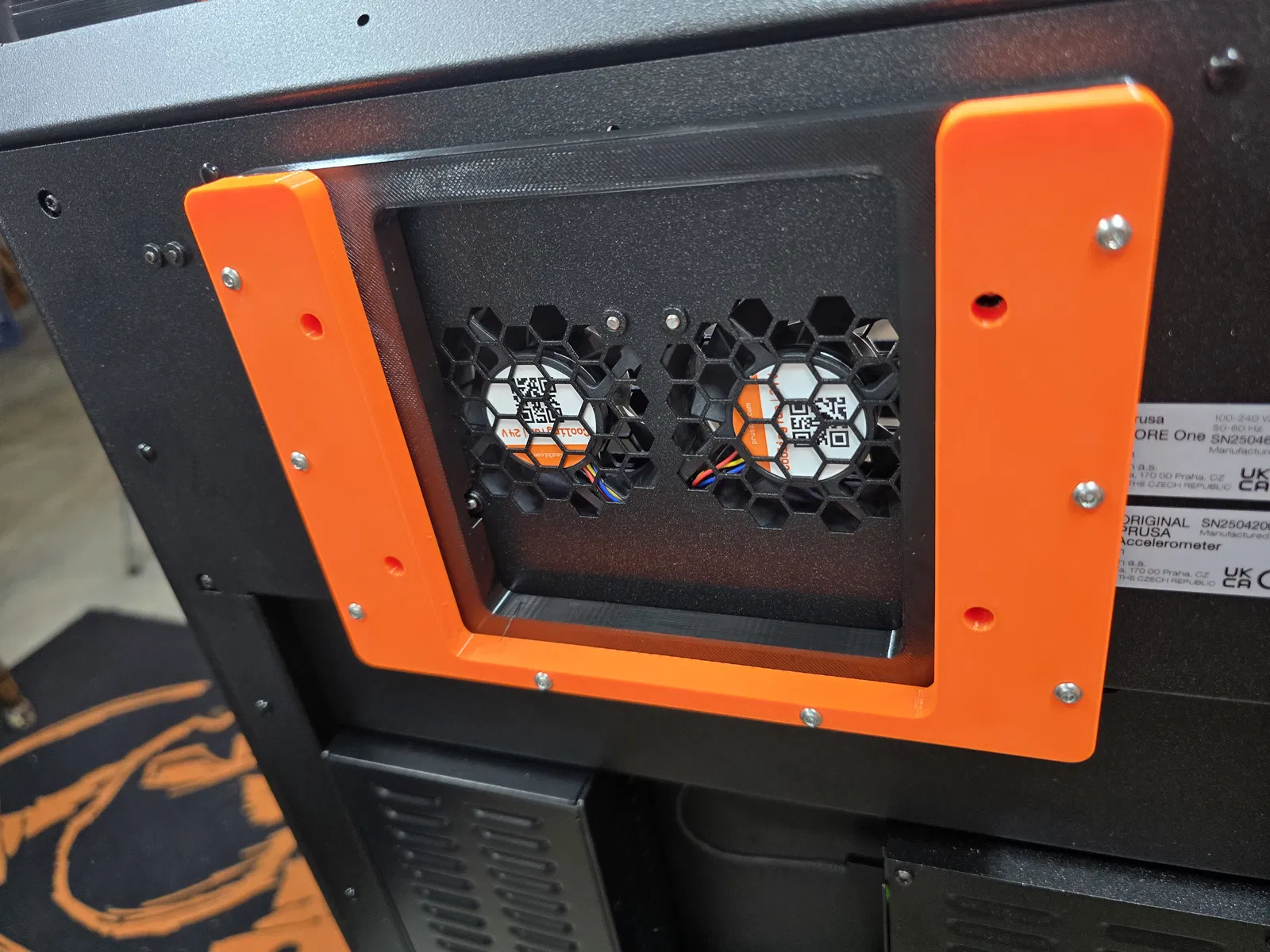

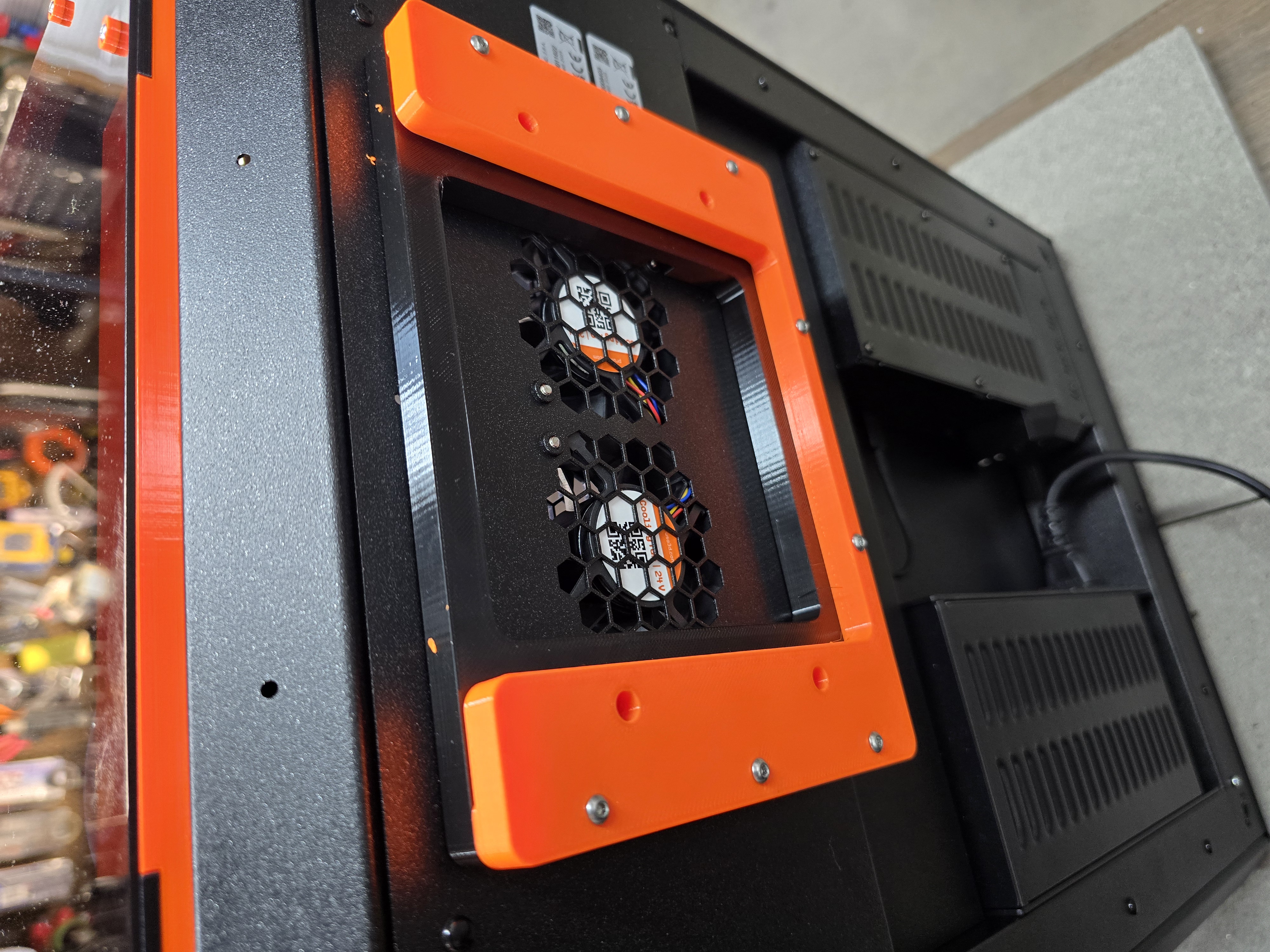

Lắp bộ chuyển đổi bên trong vào máy in. Lưu ý các rãnh ở mặt sau của bộ chuyển đổi để vừa với các vít quạt buồng nhô ra ở mặt sau máy in.

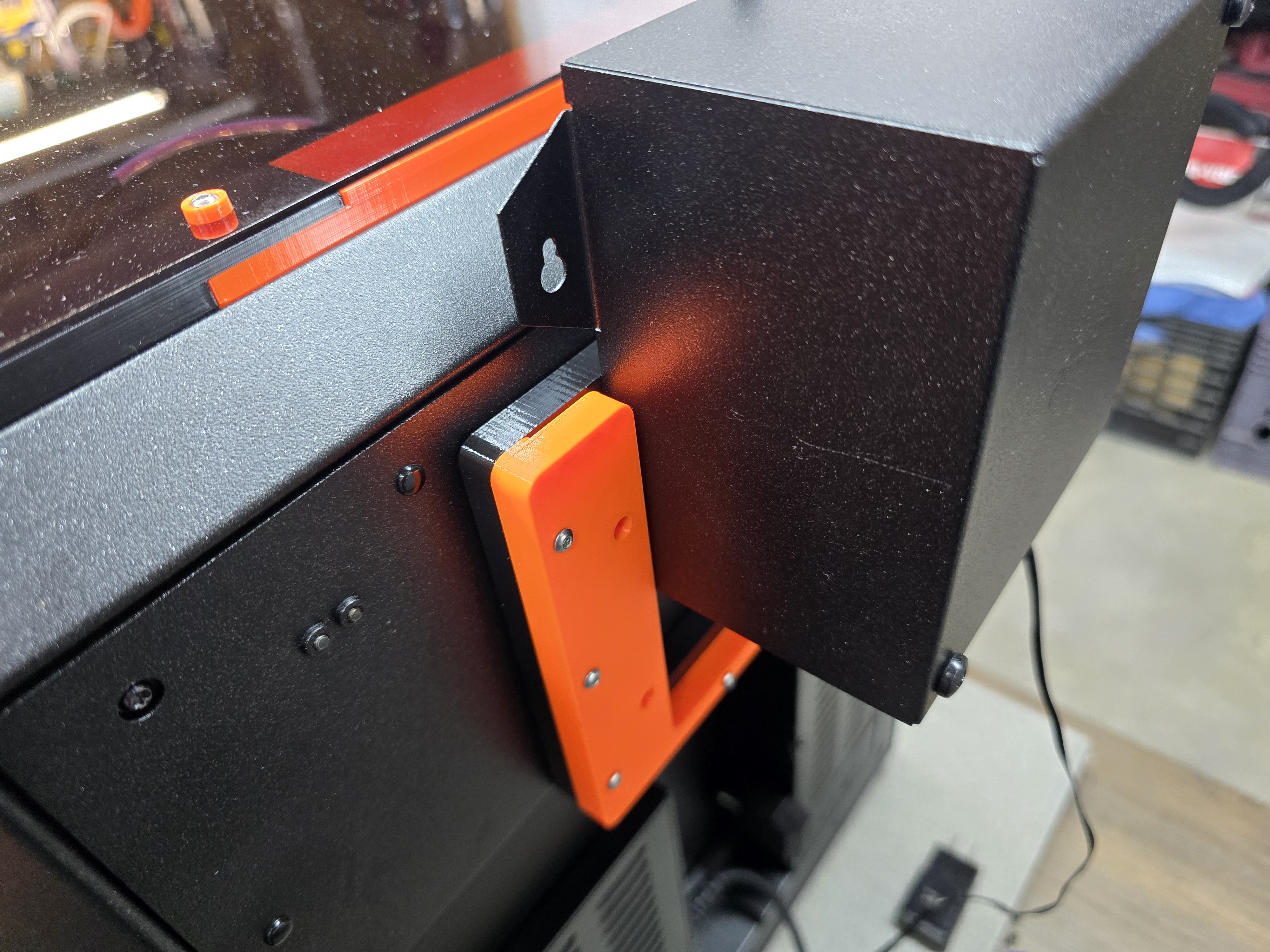

Lắp bộ chuyển đổi bên ngoài lên trên bộ chuyển đổi bên trong. Lưu ý phần khoét ở một bên để bộ phận quạt trượt vào giữa 2 bộ phận bộ chuyển đổi.

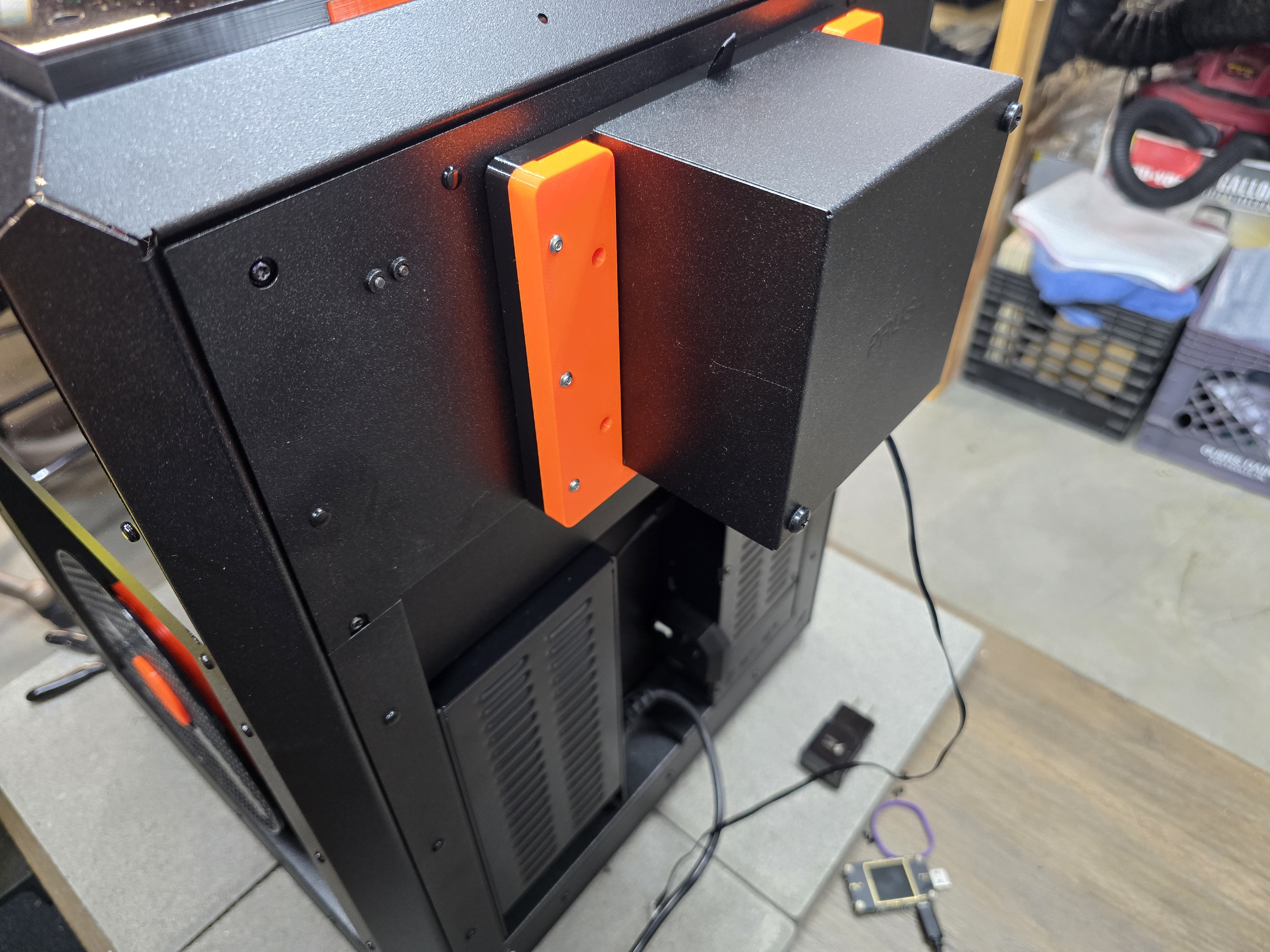

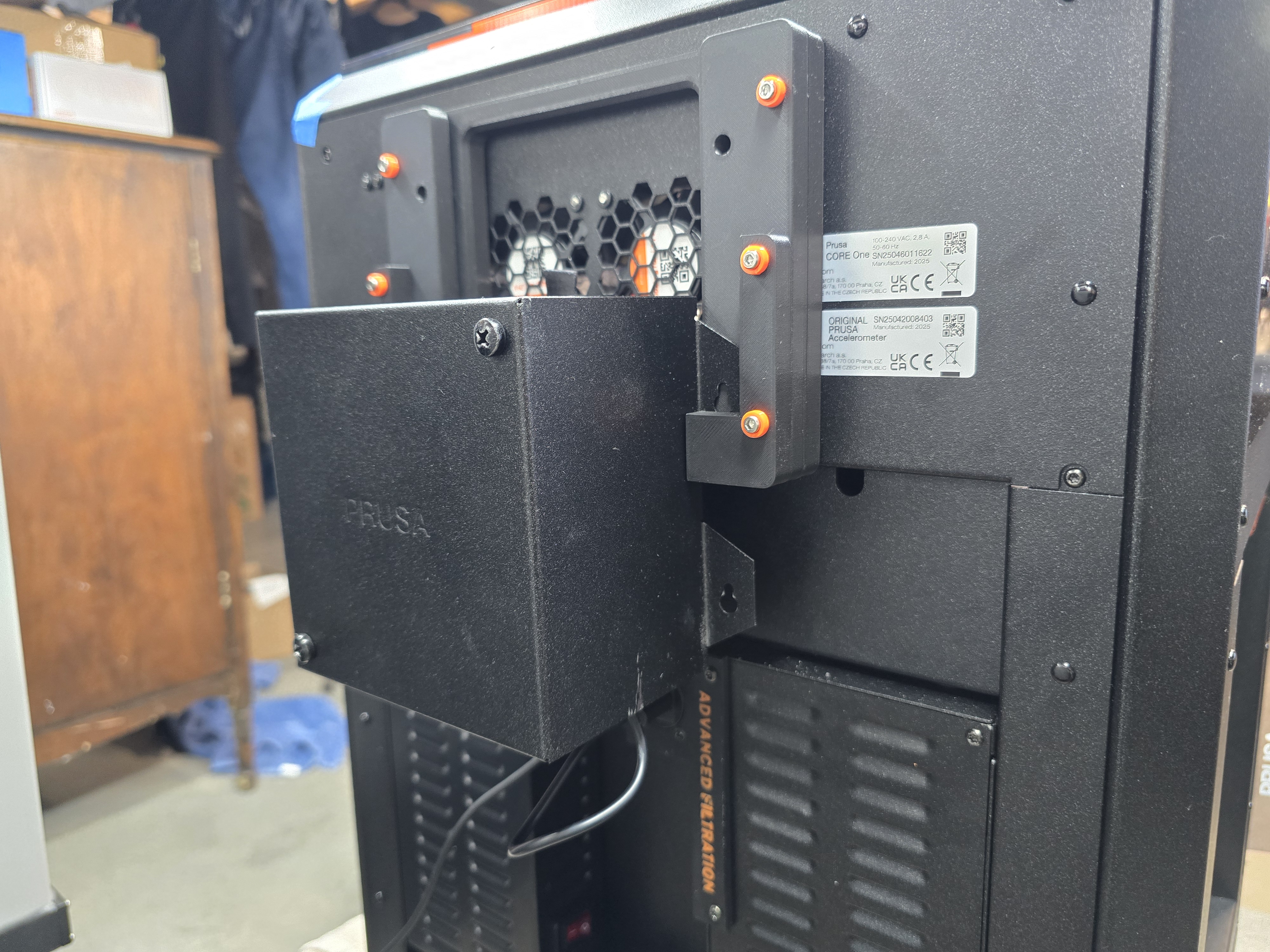

Trượt bộ lọc vào khe giữa 2 bộ phận bộ chuyển đổi.

HOẶC:

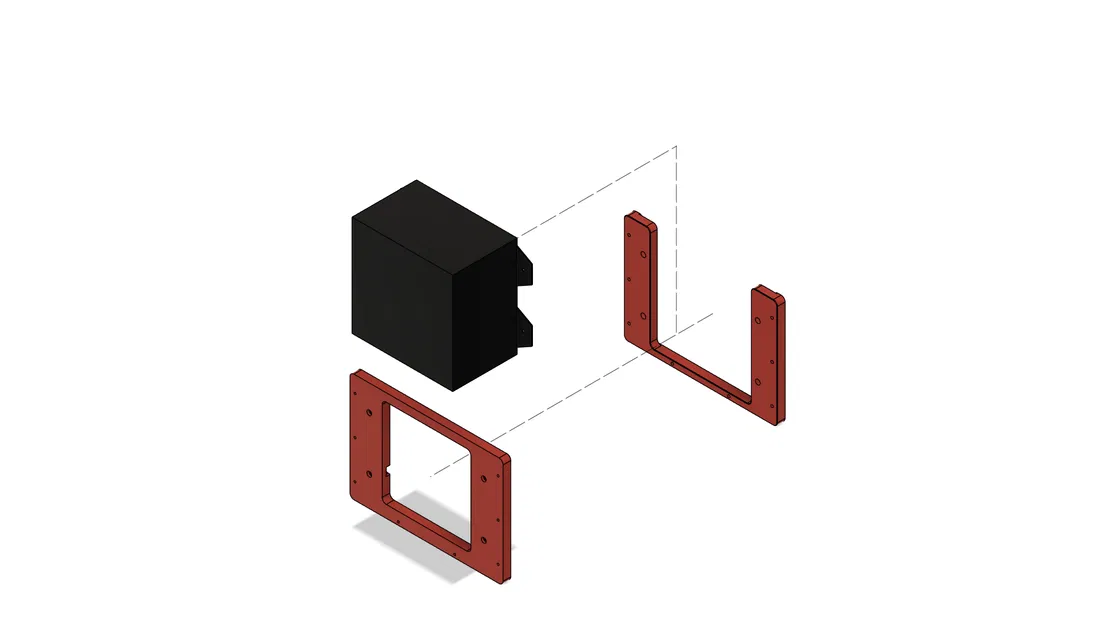

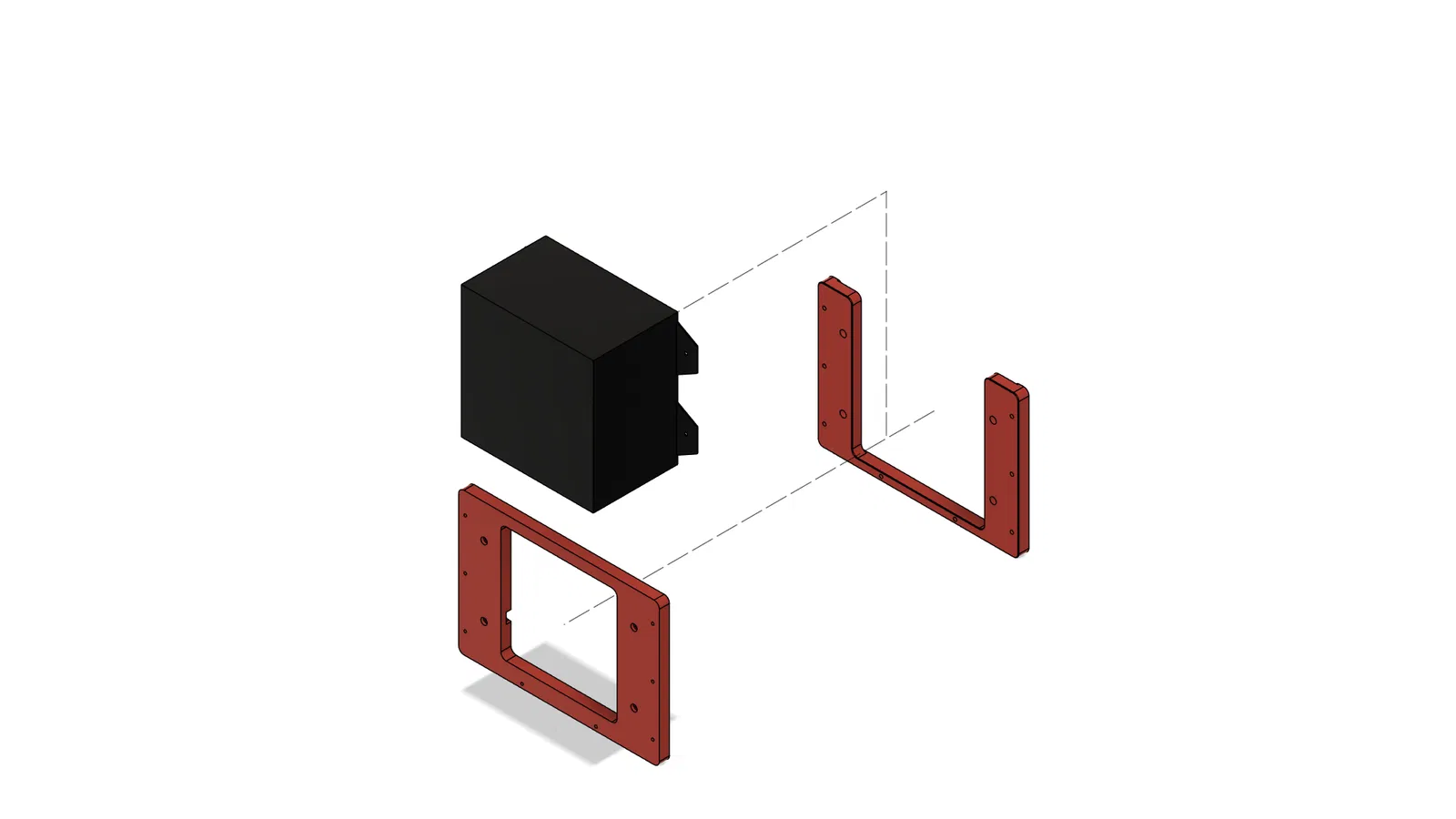

Lắp ráp bộ chuyển đổi bên trong và bên ngoài rồi lắp chúng vào máy in. Lưu ý các lỗ xuyên qua ở bộ chuyển đổi bên ngoài được sử dụng để lắp các bộ chuyển đổi đã lắp ráp.
