Giá Đỡ Đầu Nối RJ45 Module Ray DIN – Thiết Kế FreeCAD Tùy Chỉnh

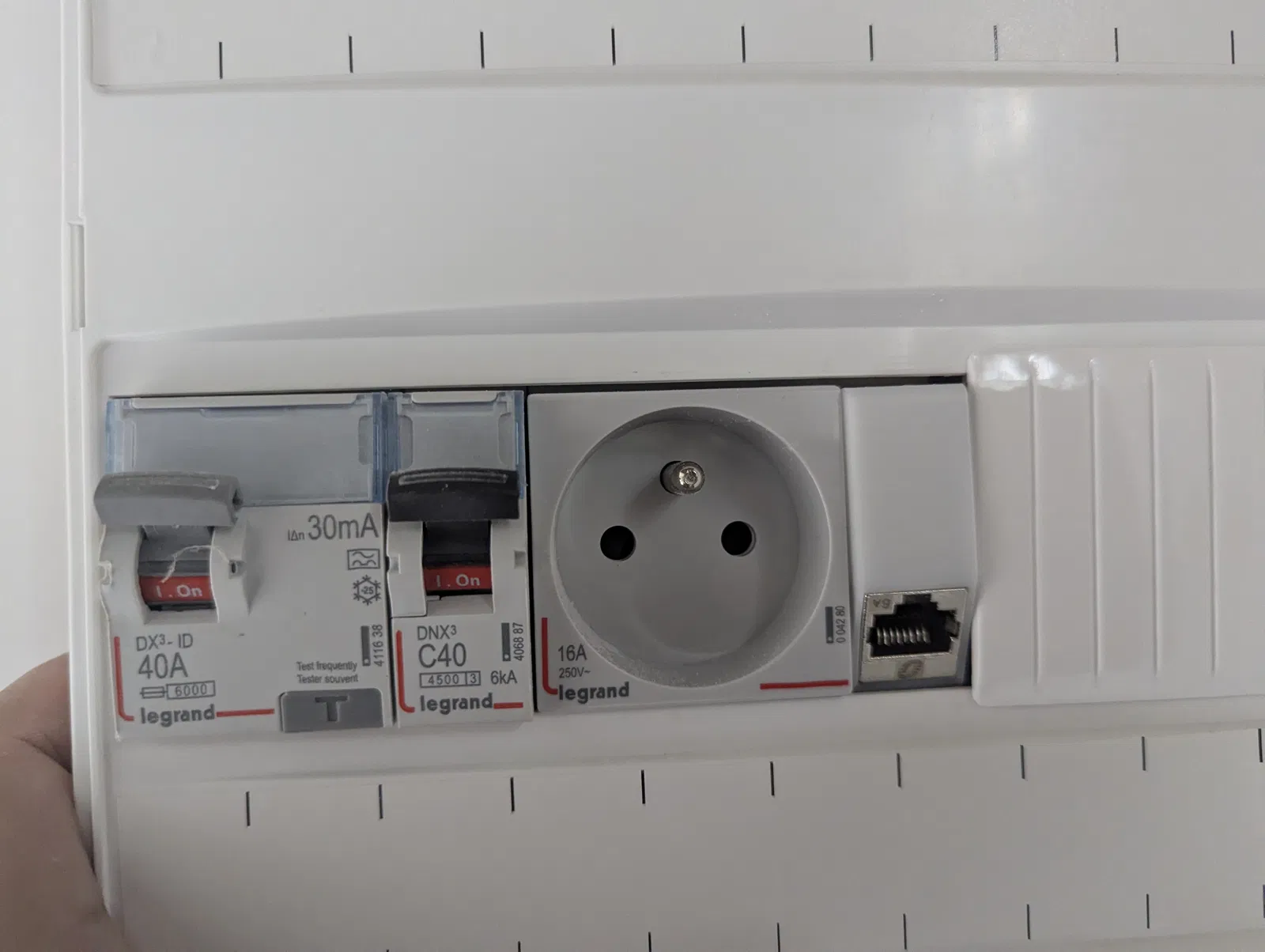

Cái đế giữ đầu nối RJ45 dạng module này được thiết kế để gắn vào thanh ray DIN tiêu chuẩn, mang đến giải pháp gọn gàng và có tổ chức để gắn đầu nối Ethernet trong bảng điện hoặc thiết lập mạng. Được xây dựng như một phần mở rộng của hệ thống đế ray DIN của tôi, nó hoàn toàn tuân thủ các tiêu chuẩn DIN và có thể tùy chỉnh hoàn toàn thông qua tệp nguồn FreeCAD đi kèm. Hoàn hảo cho các ứng dụng điện tử, mạng và công nghiệp!

1. Tính năng chính

• Tuân thủ Tiêu chuẩn DIN: Phù hợp với thanh ray DIN 35mm tiêu chuẩn, đảm bảo tương thích với các bảng điện chuyên nghiệp và thiết lập công nghiệp.

• Kẹp Bấm Chắc Chắn: Lắp đặt/tháo gỡ khỏi ray nhanh chóng mà không cần dụng cụ.

• Tùy Chỉnh Được: Bao gồm tệp FreeCAD để điều chỉnh kích thước hoặc thêm tính năng (ví dụ: khe quản lý cáp).

• Tối ưu cho RJ45: Kích thước chính xác để giữ chặt đầu nối RJ45.

2. Danh sách bộ phận

Bộ phận

Số lượng

Ghi chú

Đế giữ đầu nối RJ45

1

In bằng PETGv0

Đầu nối RJ45

1

Tham khảo: VDIB1771XB01 https://www.se.com/eg/en/product/VDIB1771XB01/rj45-network-socket-actassi-shielded-cat-6a-dpm-bag-x-1-silver/

Kẹp cố định

1

Không cần hỗ trợ in

3. Vật liệu và Cài đặt In Khuyến nghị

• Vật liệu:

  • PETGv0: Lý tưởng cho độ bền, khả năng chịu nhiệt và an toàn trong môi trường điện.

• Cài đặt In:

  • Chiều cao lớp: 0,2 mm

  • Tỉ lệ điền: 20-30% (100% cho các khu vực chịu lực cao như kẹp).

  • Hỗ trợ: Không cần thiết (trừ khi phần nhô ra > 45°).

4. Hướng dẫn Lắp ráp

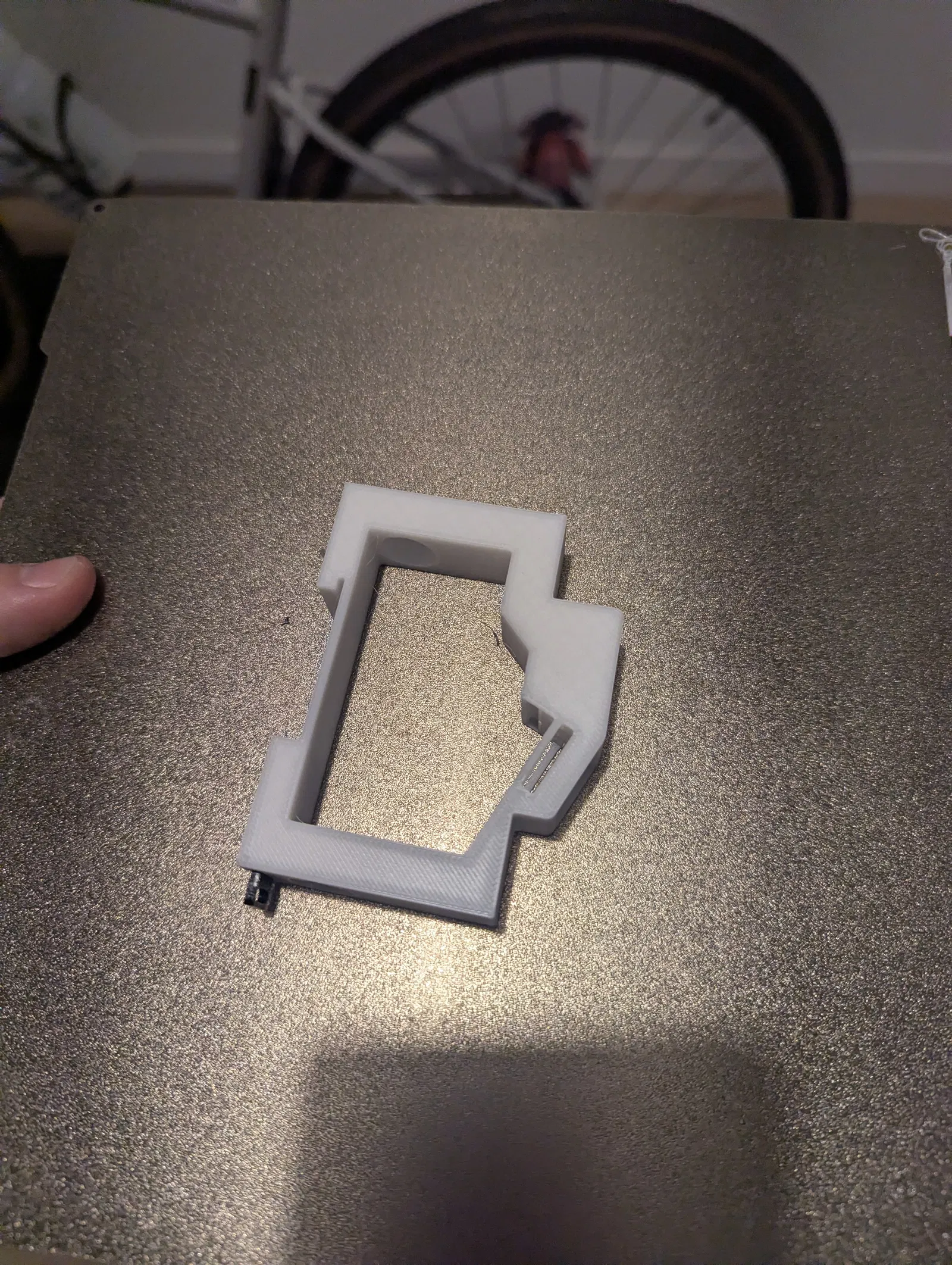

1. In đế giữ đầu nối RJ45 (và kẹp, nếu có bộ phận riêng).

2. Gắn đế giữ vào thanh ray DIN bằng kẹp tích hợp.

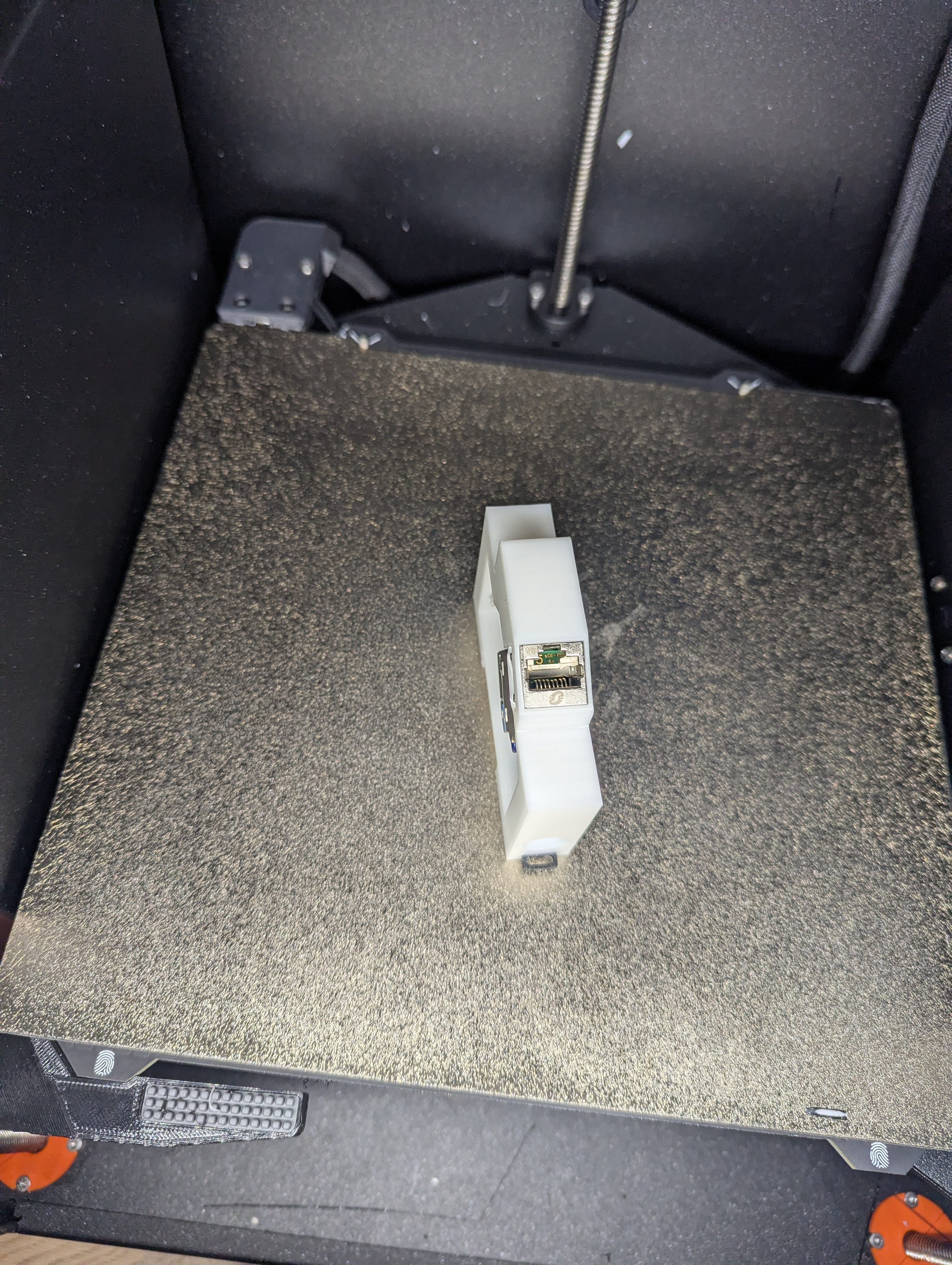

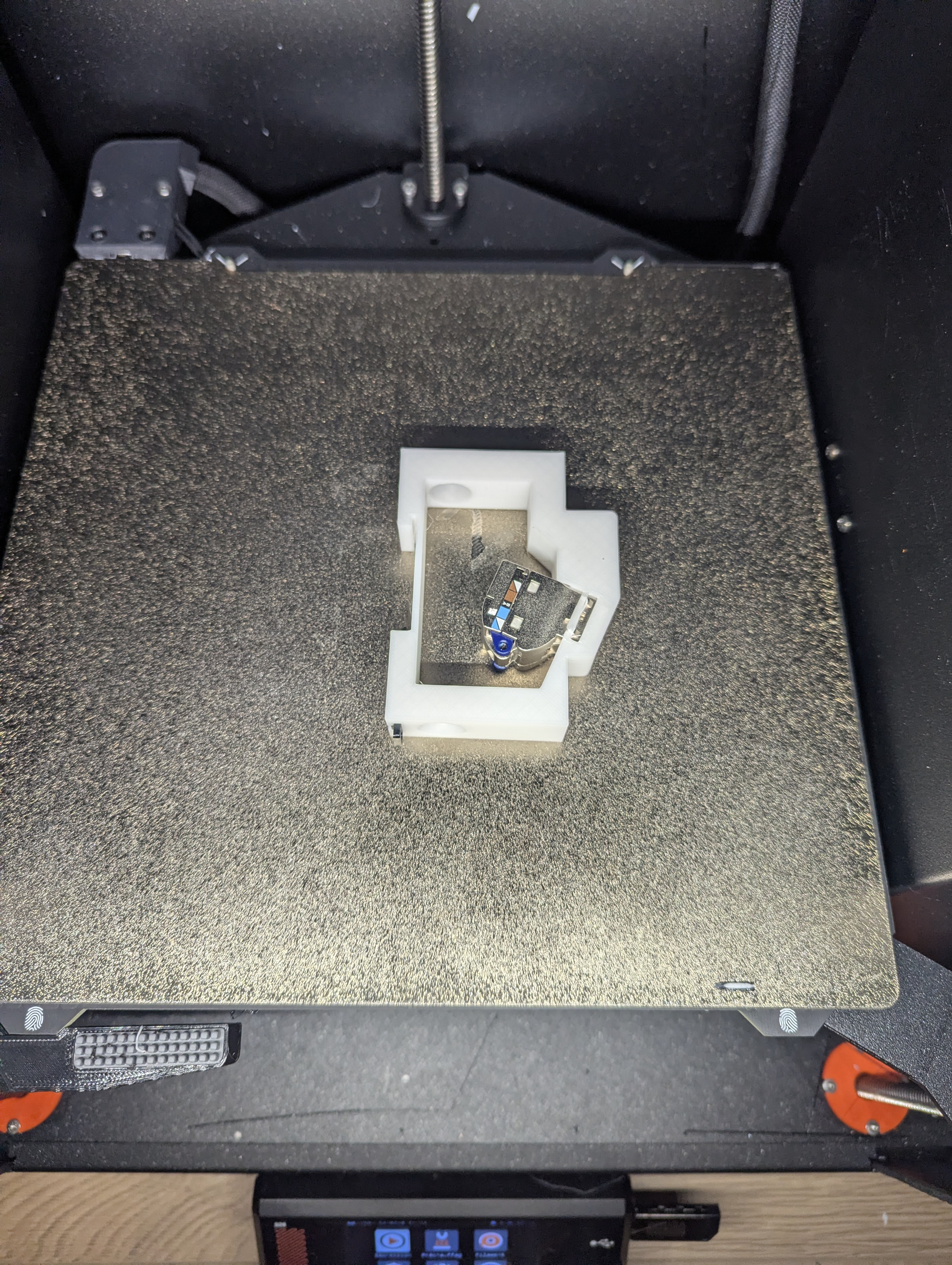

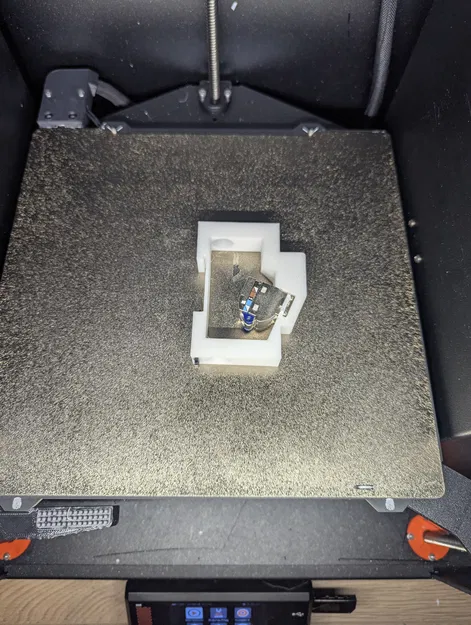

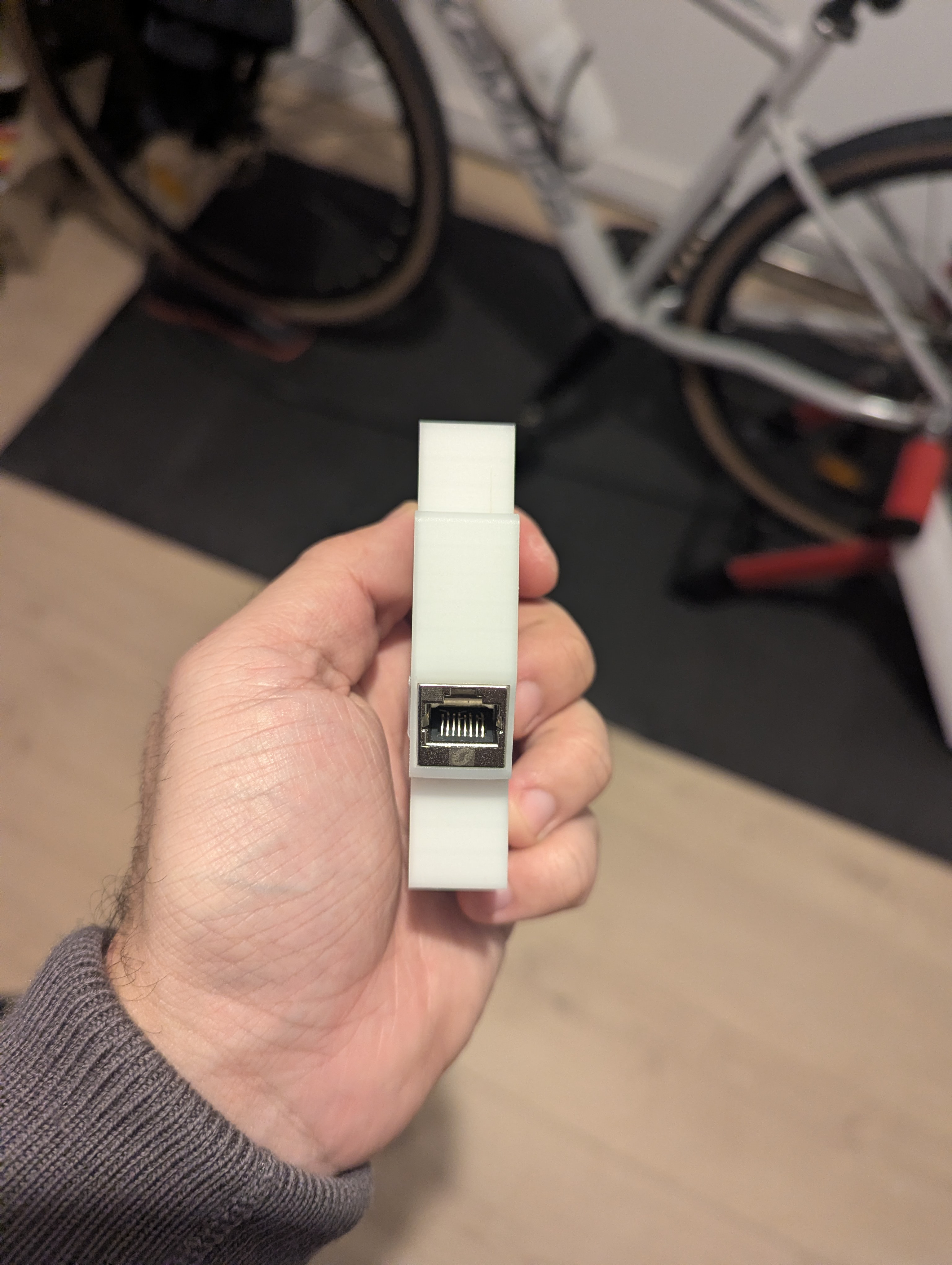

3. Lắp đầu nối RJ45 vào đế giữ để có độ chắc chắn.

• Dụng cụ: Không cần thiết.

5. Tệp đính kèm

• Tệp STL:

  • Din_Module-MainBody_Angled.stl

  • Din_Module-MainBody_Straight.stl

  • Din_Module-Clip.stl

• Tệp STEP:

  • Din_Module-MainBody_Angled.step

  • Din_Module-MainBody_Straight.step

  • Din_Module-Clip.step

• Tệp Nguồn:

  • din_rail_module_freecad.fcstd (để tùy chỉnh).

Thẻ gợi ý

#FreeCAD, #DINrail, #modular, #RJ45, #Ethernet, #networking, #electronics, #PETGv0, #DINstandard, #cablemanagement, #3Dprinting

Mẹo bổ sung

• Thêm ảnh của đế giữ với đầu nối RJ45 đã được lắp vào (nếu có thể).

• Bao gồm một video/GIF ngắn cho thấy cách gắn đế giữ vào thanh ray.

• Đề cập đến khả năng tương thích với các bộ phận module khác từ hệ thống ray DIN của bạn (nếu có).
