Khóa Cùi đề Shimano (Shimano Derailleur CAGE LOCK)

Có vài thiết kế ngoài kia cố gắng giải quyết vấn đề này. Nhưng tui nghĩ đây là giải pháp tinh tế nhất. Một cách để khóa Lồng (Cage) cùi đề Shimano của bạn. Gắn vĩnh viễn vào cùi đề của bạn trong khi vẫn trông đẹp mắt.

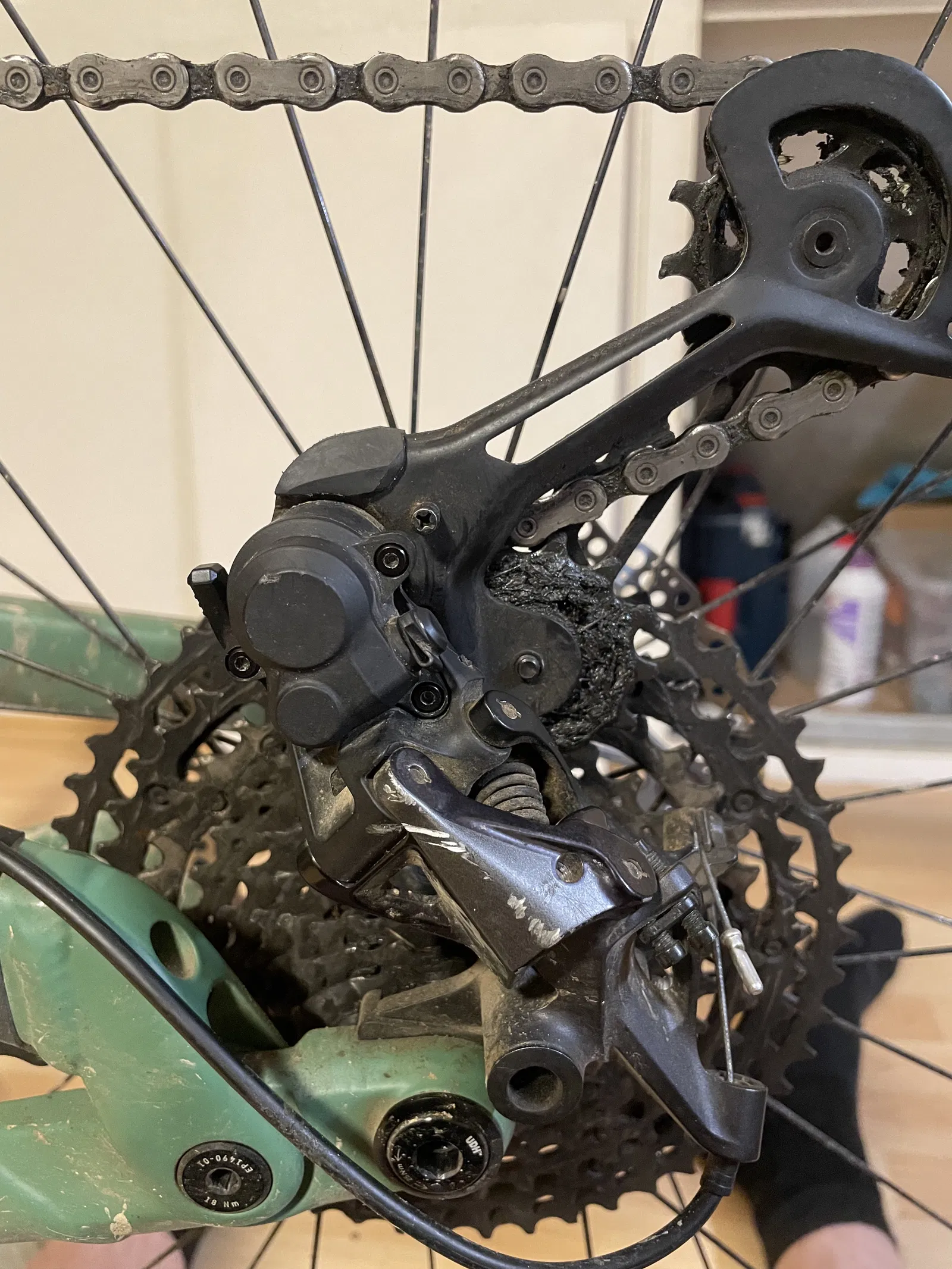

Nó thay thế Nắp đậy bộ ly hợp cùi đề của bạn.

Khả năng tương thích:

Deore XT M8100 và XTR M9100 (các mẫu có vít điều chỉnh độ căng ly hợp ngoài) ;

Deore M5100, Deore M6100 và SLX M7100 (các mẫu không có vít điều chỉnh độ căng ly hợp ngoài)

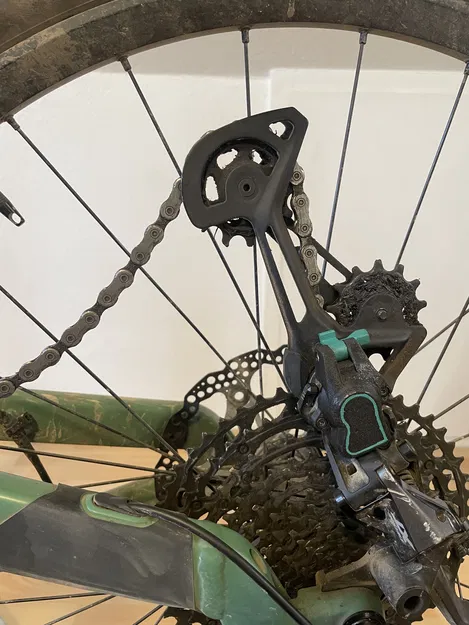

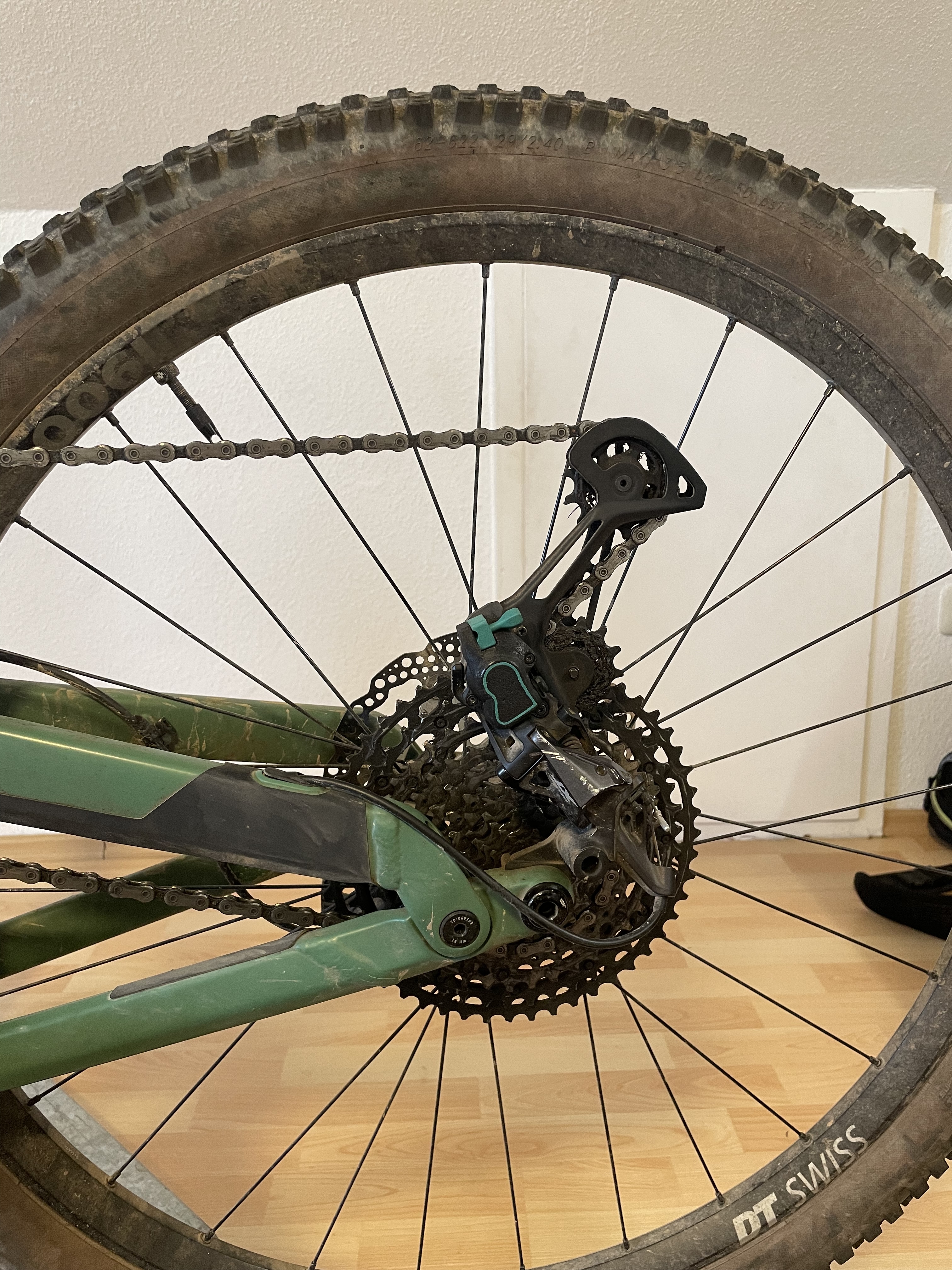

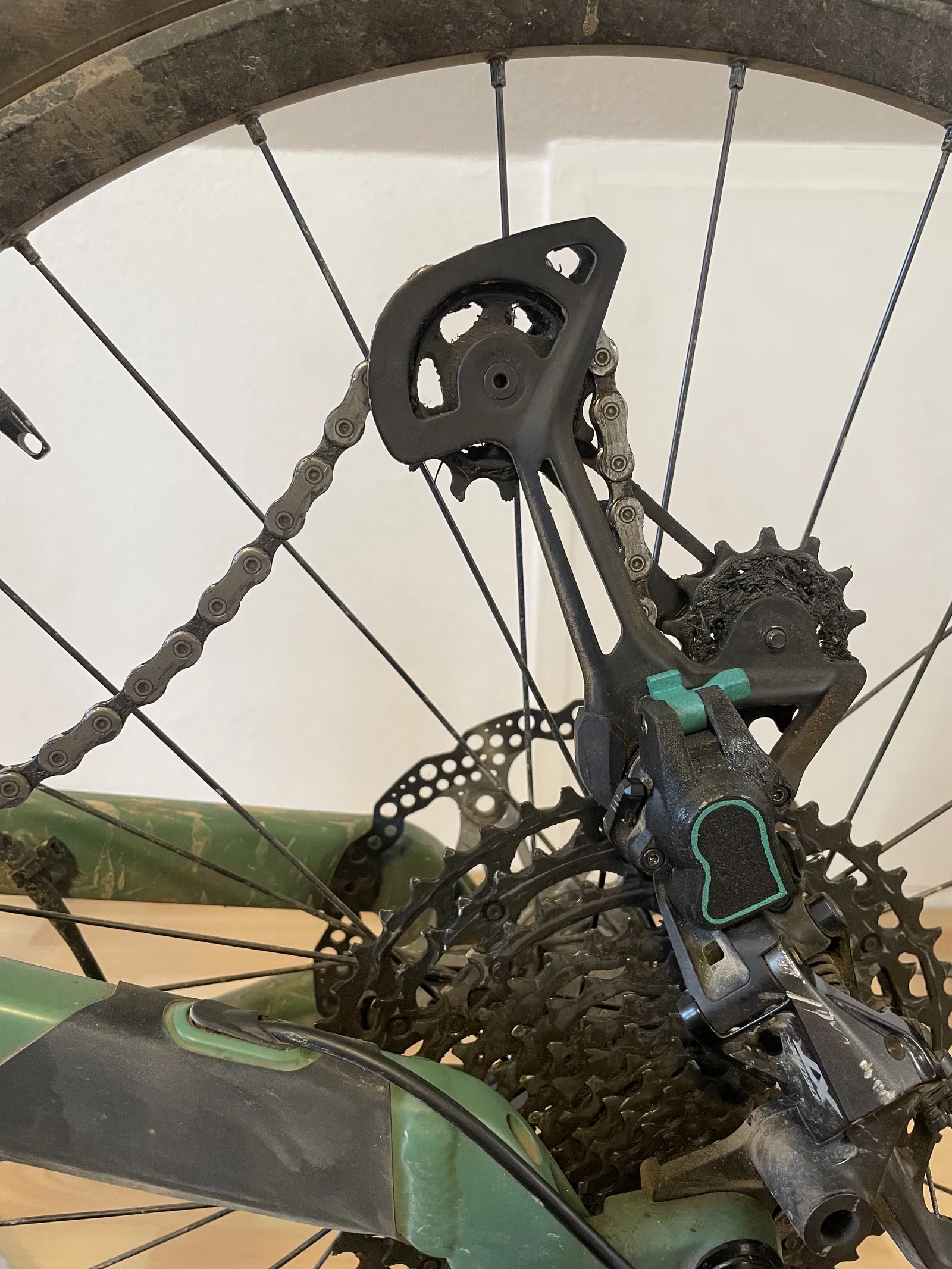

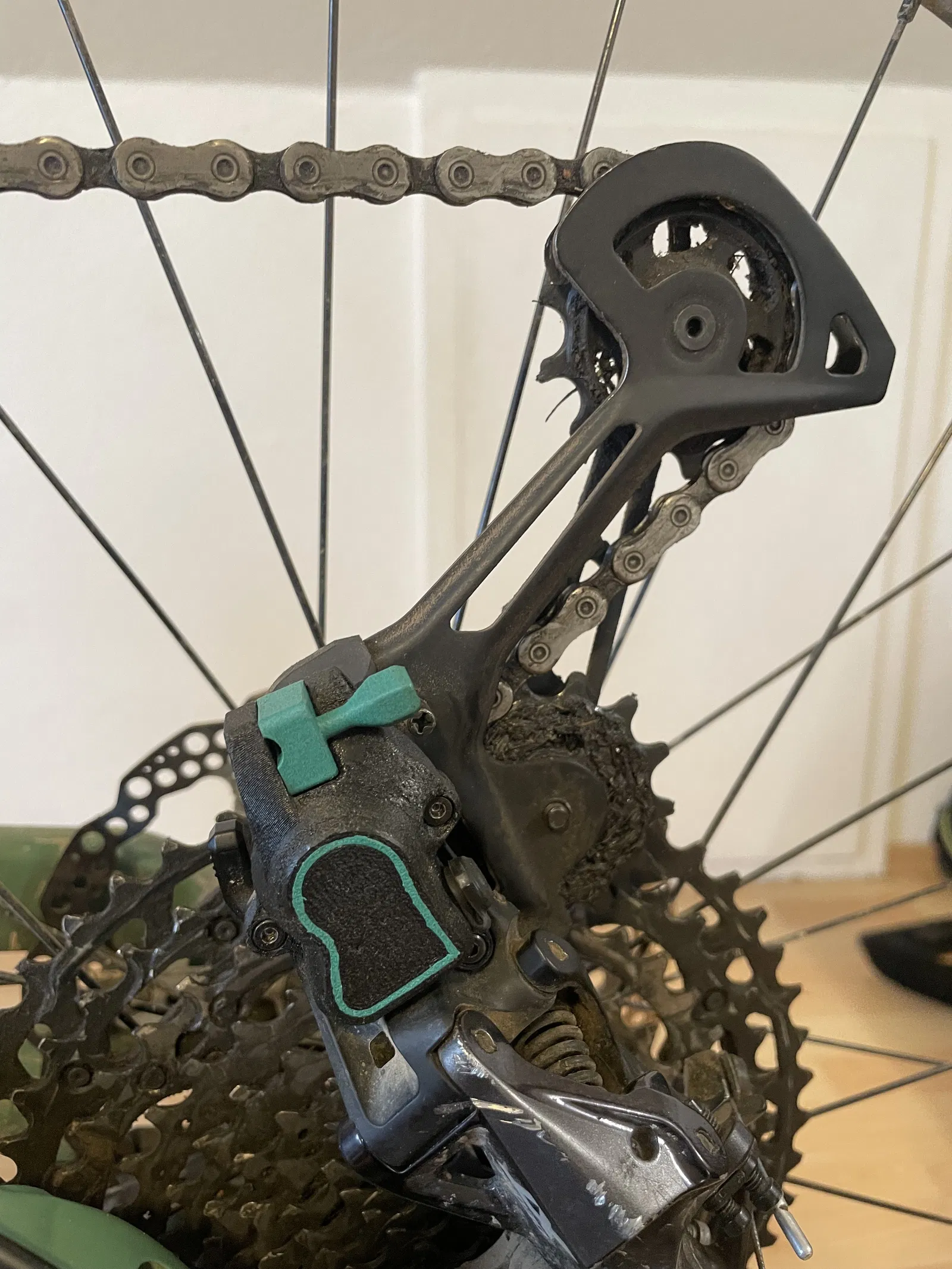

Hình ảnh hiển thị là mẫu Deore XT M8100.

Việc lắp ráp cần một chút hướng dẫn. Đây là các bước, nó đã hoạt động với tui.

1. In các bộ phận theo hướng được định sẵn. In với độ cao lớp 0.1mm.

2. In "body.stl" có hỗ trợ. Đặt hỗ trợ chỉ trong các lỗ bắt vít. "body.stl" cần một Vít ren cấy M3 dài 4mm, đường kính 5mm ở bên trái.

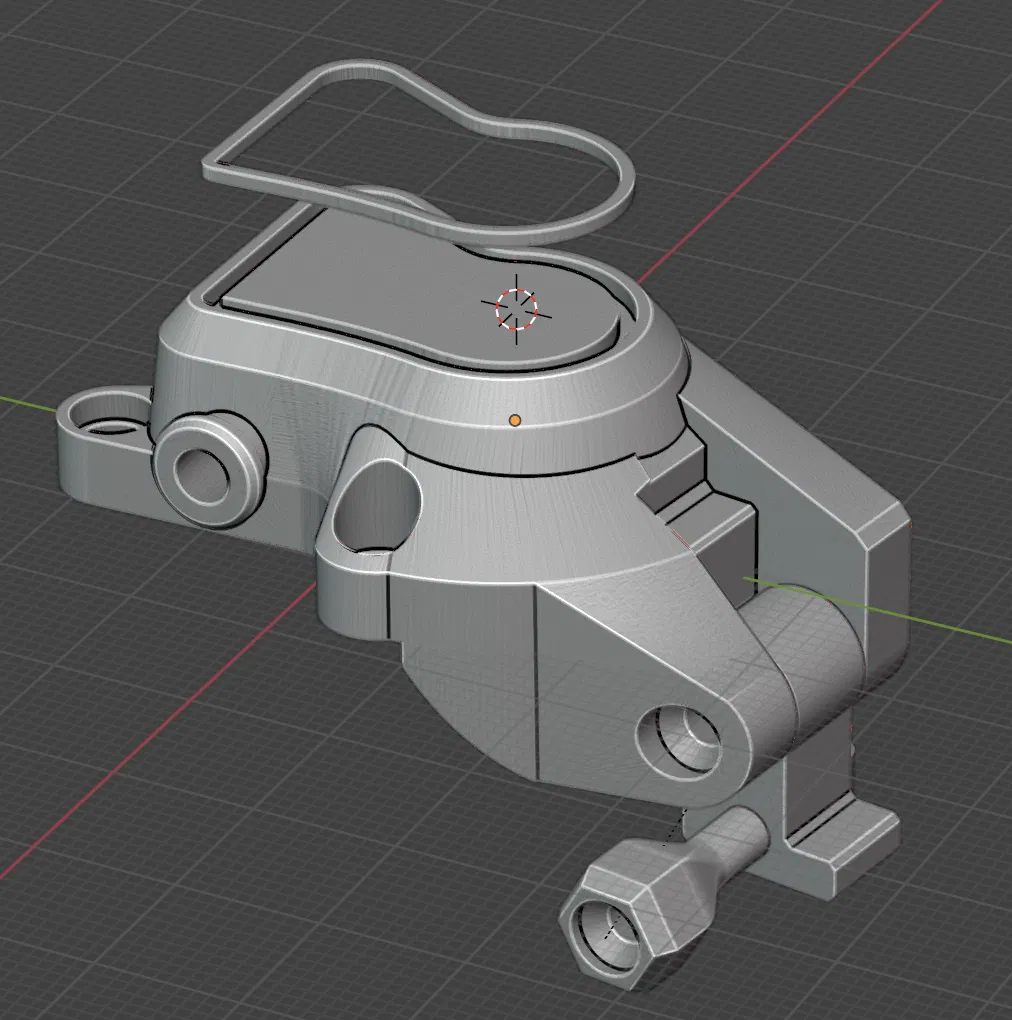

3. "ring_colouredAccent.stl" được làm nhỏ hơn một chút so với rãnh mà nó được gắn vào. Nó là dạng ép khớp. Dùng búa và có thể dùng một cây đinh nhỏ để đóng nó vào. Đặt đầu đinh lên vòng tròn trong khi đóng.

4. "lockarm.stl" cần một Vít ren cấy M3 dài 6mm, đường kính 5mm. Đặt vít ren cấy vào và dùng mũi khoan 3mm để khoan hết ren. Đó là thói quen của tui khi làm như vậy. Tui nghĩ nó giúp một chút trong việc ngăn các lỗ bị mòn. Nhưng không cần thiết trong trường hợp này.

5. Bạn cần hai Vít đầu chìm M3. Một cái để gắn "lockArm.stl", nó nên là M3x12mm đến 14mm. Một cái để gắn "lockArmHandle.stl", nó nên là M3x18mm. Bạn có thể cắt ngắn tay cầm theo ý muốn trong slicer của mình để có thể sử dụng vít ngắn hơn.

Tui đã in mọi thứ bằng PETG CF. Hoạt động rất tốt. Chưa thử dùng PLA.

Chúc bạn đạp xe vui vẻ!
