Pát Kẹp / Đinh Tán Ép 6mm

Tác giả avionix_2099718

Lượt tải
373
Lượt thích
142
Lượt coi
1.414
Bản remix
1
Tải tất cả (.zip)· 3 file · 1,6 MB· 1,6 MB

File 3 1,6 MB

  • 6mm_Push_Rivet_1766189075.stpSTP · 171,2 KB
  • Rivet_Pin_1766189076.stlSTL · 402,5 KB
  • Rivet_Body_1766189076.stlSTL · 1 MB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Các phiên bản remix 1

Coi hết 1 bản remix

Thông tin

Mã mẫu
#169213
Danh mục
DIY
Ngày đăng
Giấy phép
CC BY — Ghi công

Mô tả

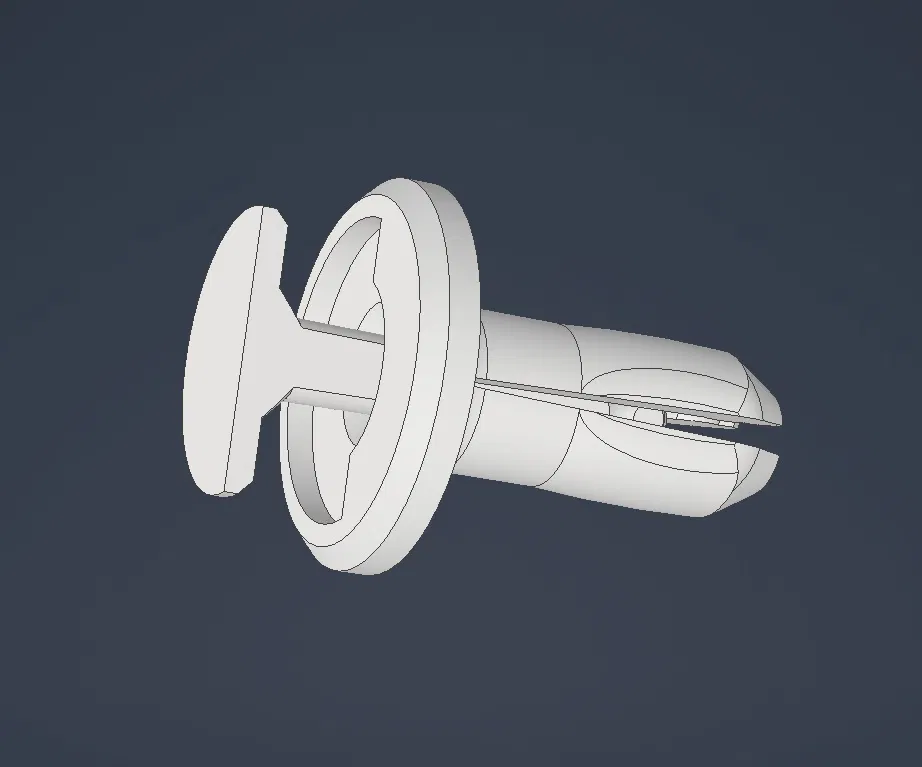

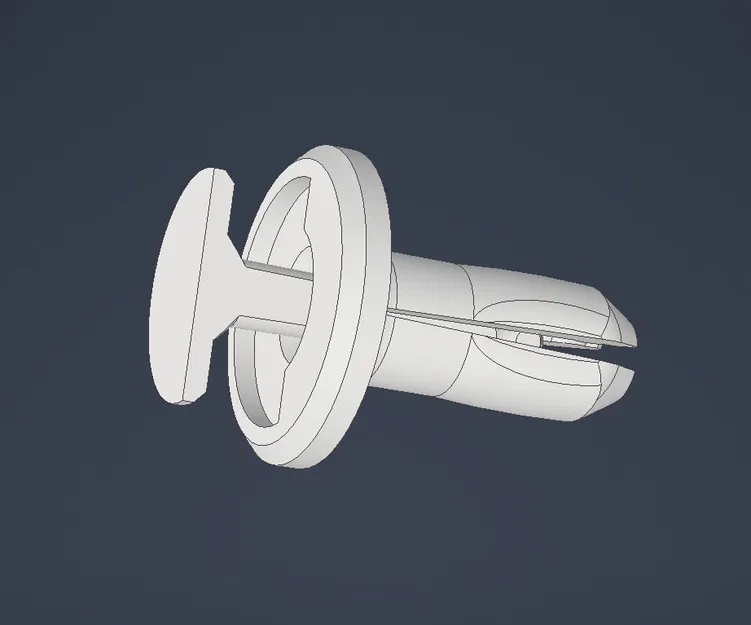

Cái pát này có kích cỡ lỗ 6mm, với đường kính đầu là 14.1mm. Có thể chỉnh kích cỡ tuỳ ý.

Model này dựa trên kích thước của phụ tùng Honda mã số 90683-GR1-003. Tôi đã dùng nó để gắn các tấm thân xe trên chiếc Honda CBR929RR.

So với các thiết kế pát kẹp kiểu push rivet có thể in 3D khác, thiết kế này có:

  • Chỉ một rãnh trên thân để thân cứng cáp hơn
  • Chốt ghim in nghiêng bên hông để hướng các lớp in tối ưu
  • Chốt ghim giữ chắc chắn
  • Thân pát hơi bung sẵn, giữ được trong lỗ ngay cả khi chưa gắn chốt ghim

Cài đặt in đề xuất

In thân pát ngửa đầu lên trên. In chốt ghim nằm ngang trên mặt phẳng của nó.

Coi thêm Ẩn bớt

Thông số in

Định dạng
stlstp
Số file mô hình
3
Tổng dung lượng
1,6 MB
File lớn nhất
1 MB
