Giá đỡ đa năng cho thanh Wheelchair Mate

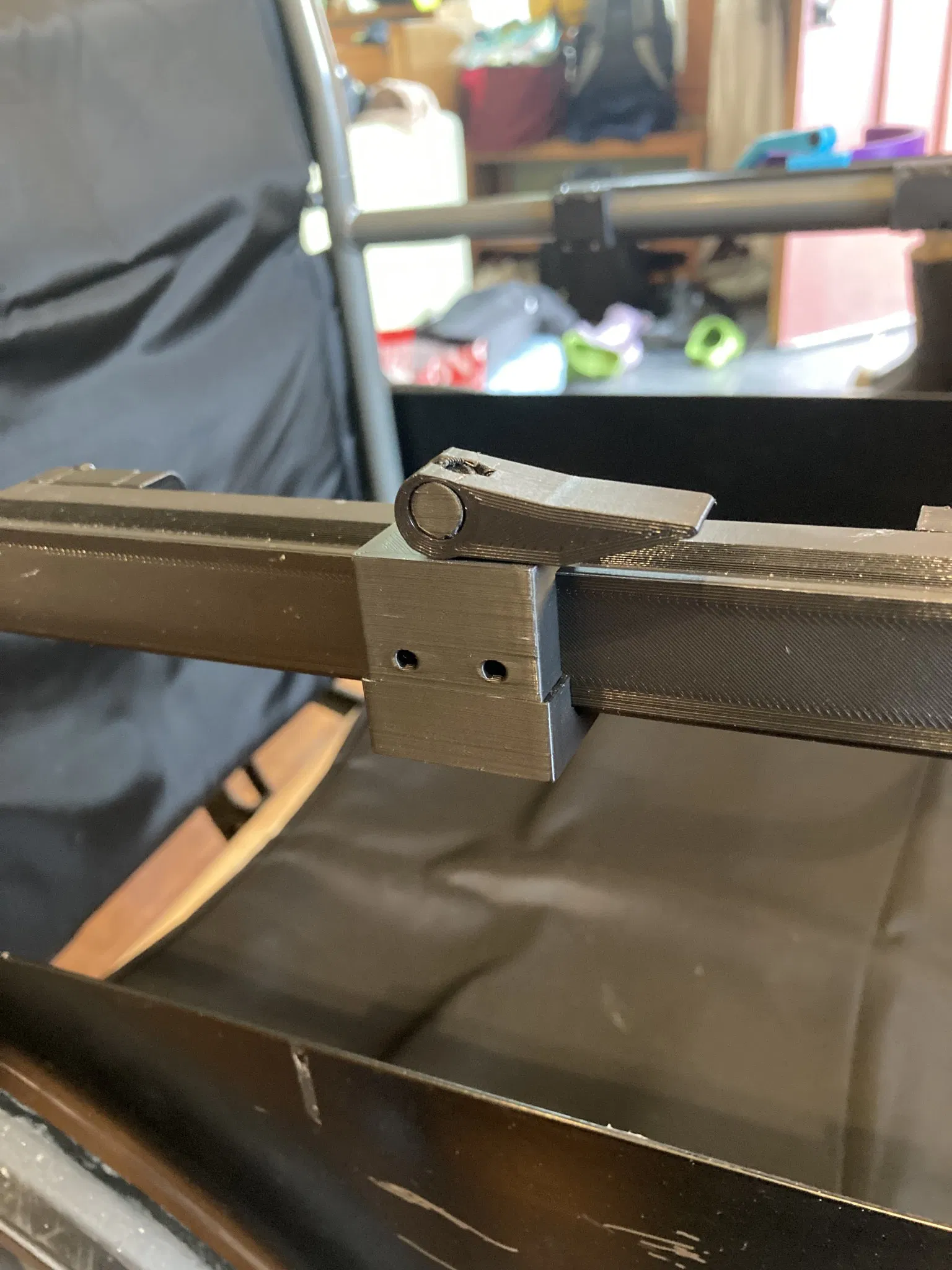

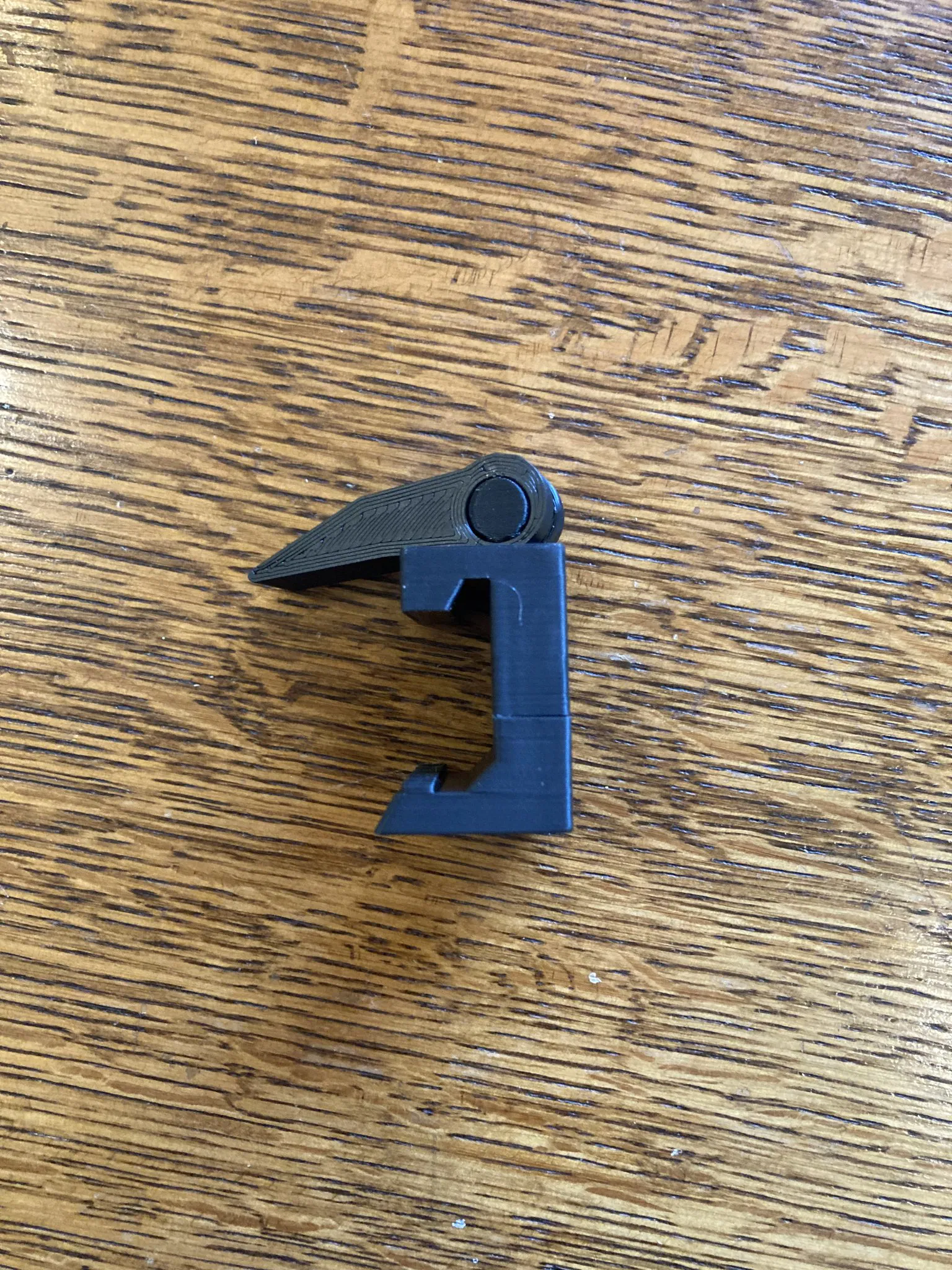

Universal Mount cho bất kỳ xe lăn Mate Rail nào. Chỉ cần 3 mảnh phần cứng - hai M3x8mm và 1 M3x35mm, nhưng một con ốc dài hơn hoặc ngắn hơn một chút vẫn có thể hoạt động cho 35mm. Gắn các mảnh lại với nhau bằng cần gạt nhanh dài hoặc ngắn (tùy sở thích cá nhân). Gắn ốc dài vào mảnh xi lanh sau khi nó được đặt bên trong cần gạt. Trượt nó vào nửa gắn mà có lỗ trước, và sau đó vặn nó vào nửa dưới cho đến khi tương đối chặt. Điều chỉnh độ chặt cho đến khi nó dễ dàng tách ra khỏi đường ray nhưng vẫn giữ chặt. Sử dụng hai ốc còn lại để gắn bất kỳ dụng cụ hoặc công cụ nào bạn tạo hoặc tải xuống vào gắn và sau đó nó có thể dễ dàng được thêm hoặc gỡ bỏ từ bất kỳ xe lăn nào. RAILS CHO GẮN:

CHO NHỮNG NGƯỜI TẠO GẮN:

các kích thước cho các điểm gắn như sau:

Hai lỗ cách nhau 11. 2mm từ chu vi, các tâm cách nhau 14mm - mỗi lỗ có đường kính 2. 8mm. Nơi bất kỳ gắn nào gặp gắn nên có ít nhất khoảng trống 13mm trên các lỗ và 14. 1mm bên dưới. Độ dày của điểm có thể dài bao nhiêu tùy ý dựa trên các ốc, nhưng gắn chỉ lấy 2. 3mm từ tổng chiều dài của trục ốc, vì vậy hãy chắc chắn để lại khoảng trống thêm ở bên gắn dựa trên ốc bạn đang sử dụng. Xin hãy cho tôi biết nếu bạn có bất kỳ câu hỏi nào! Chúc bạn in ấn vui vẻ!
