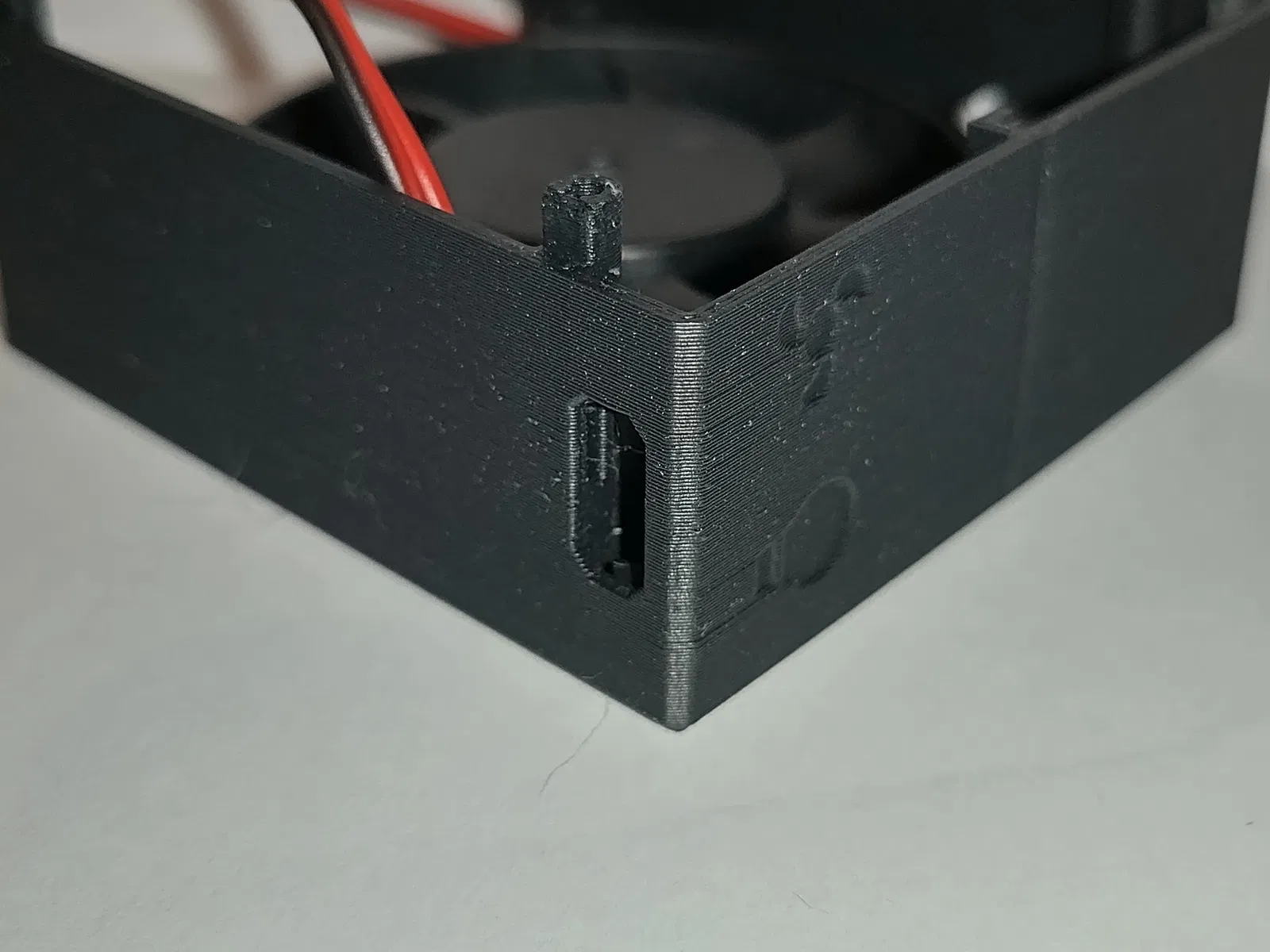

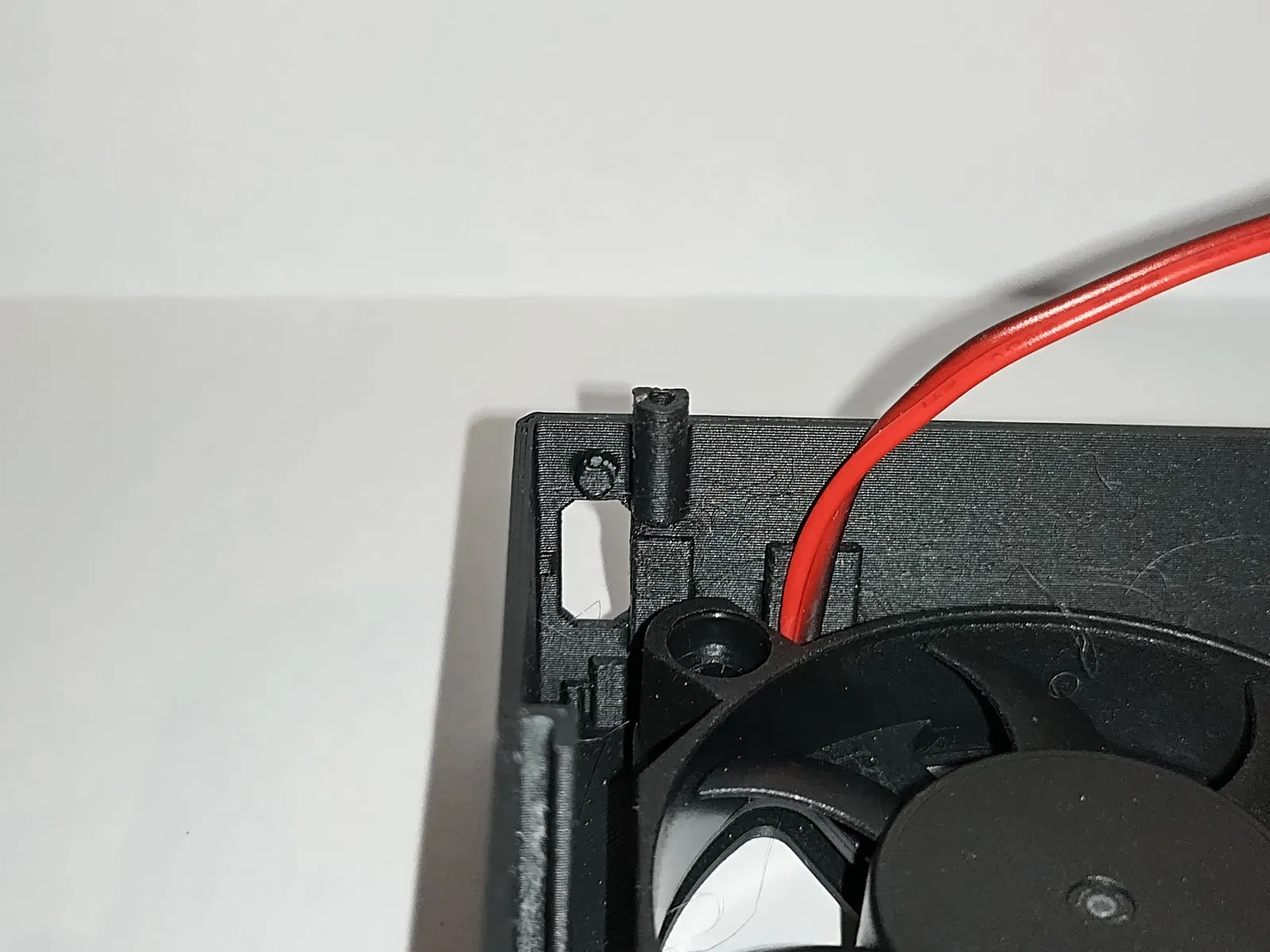

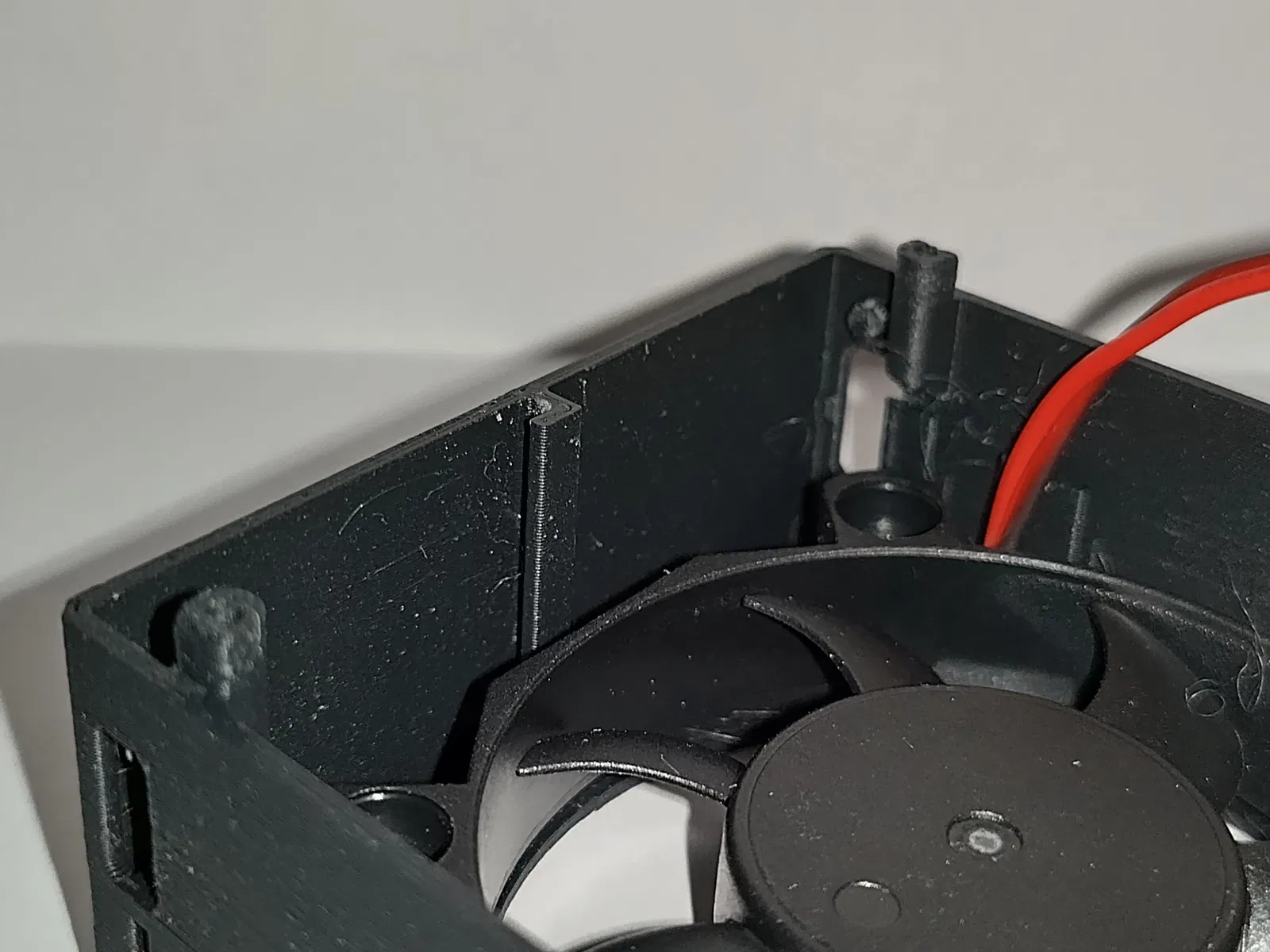

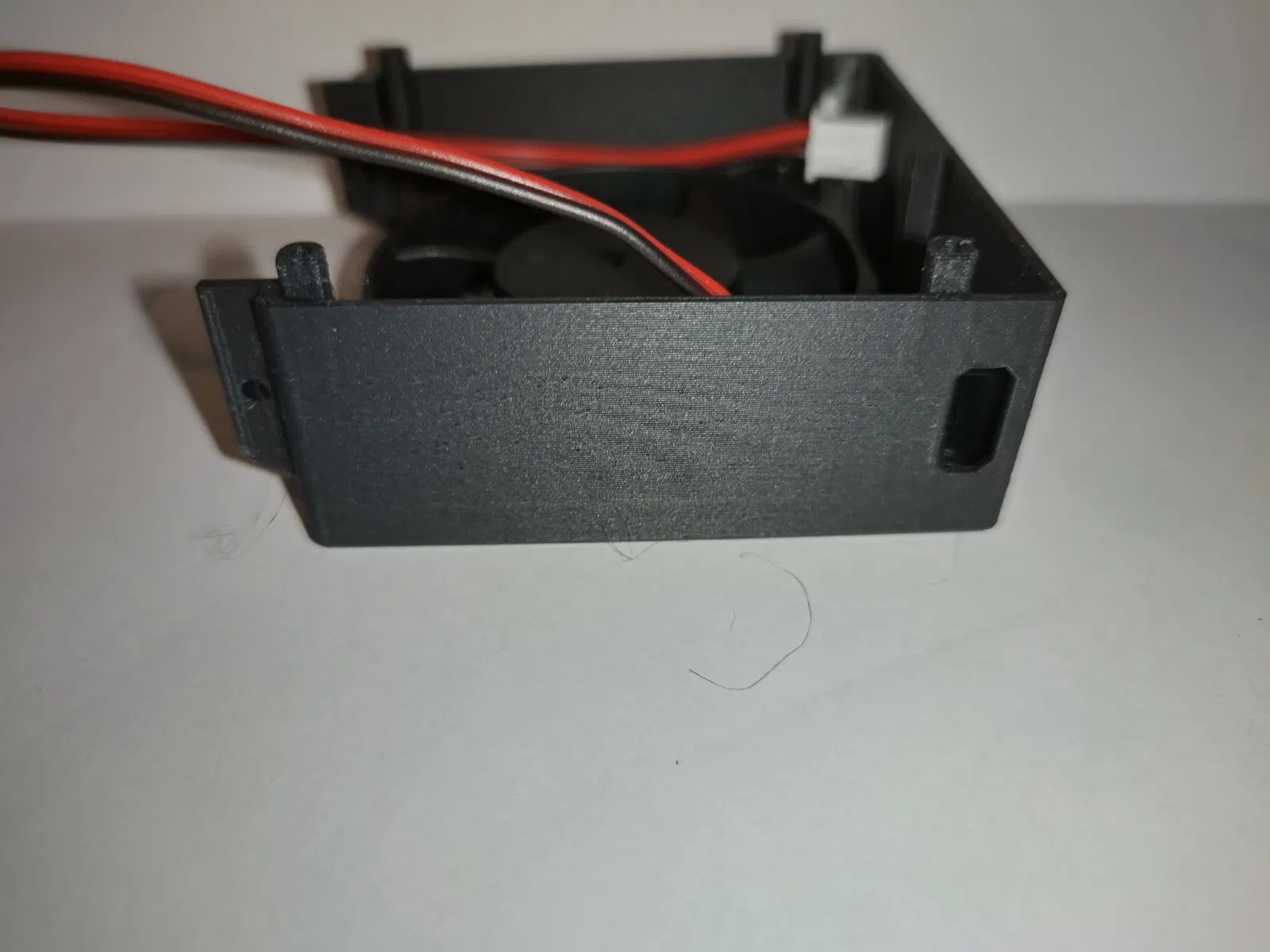

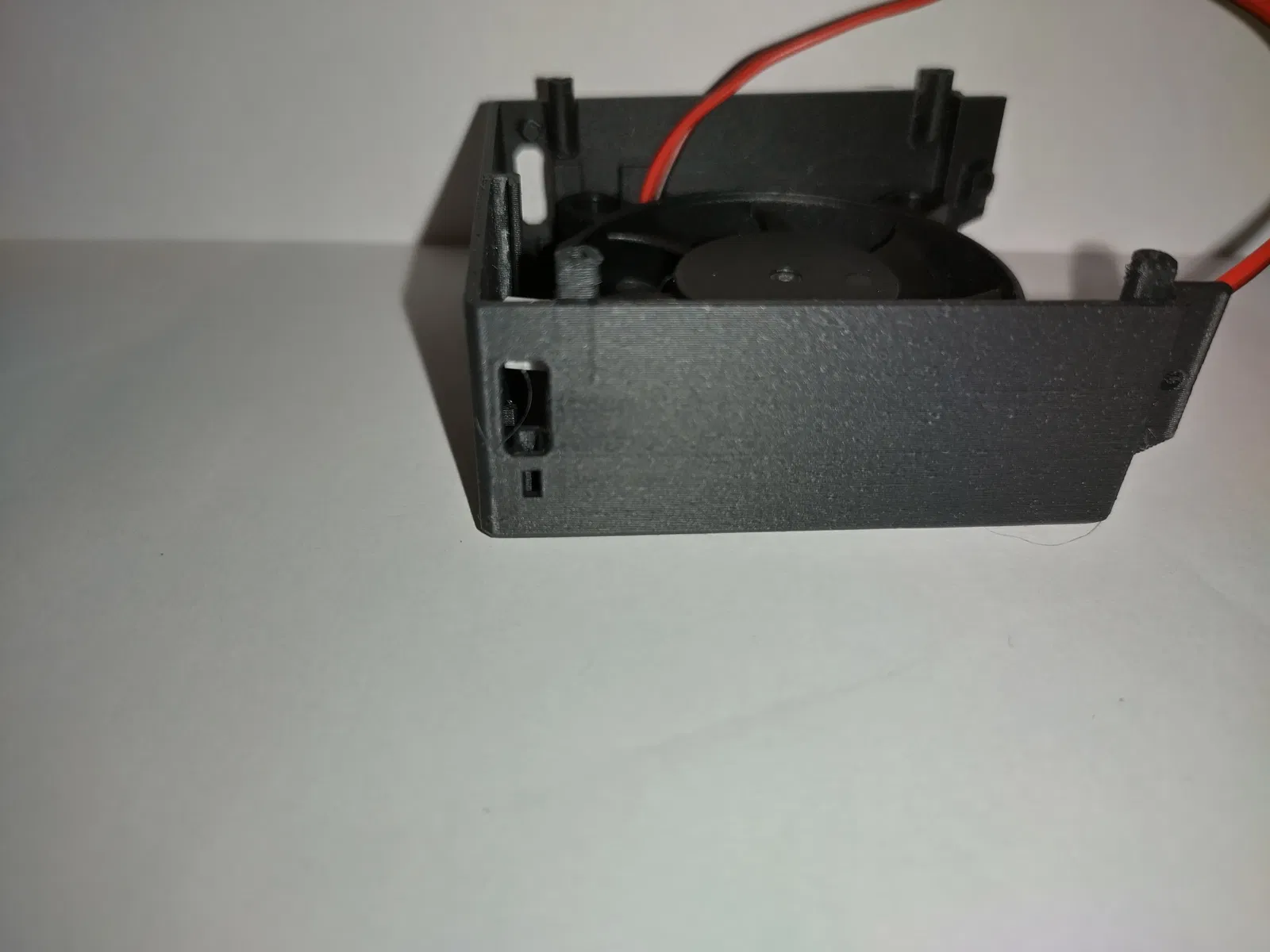

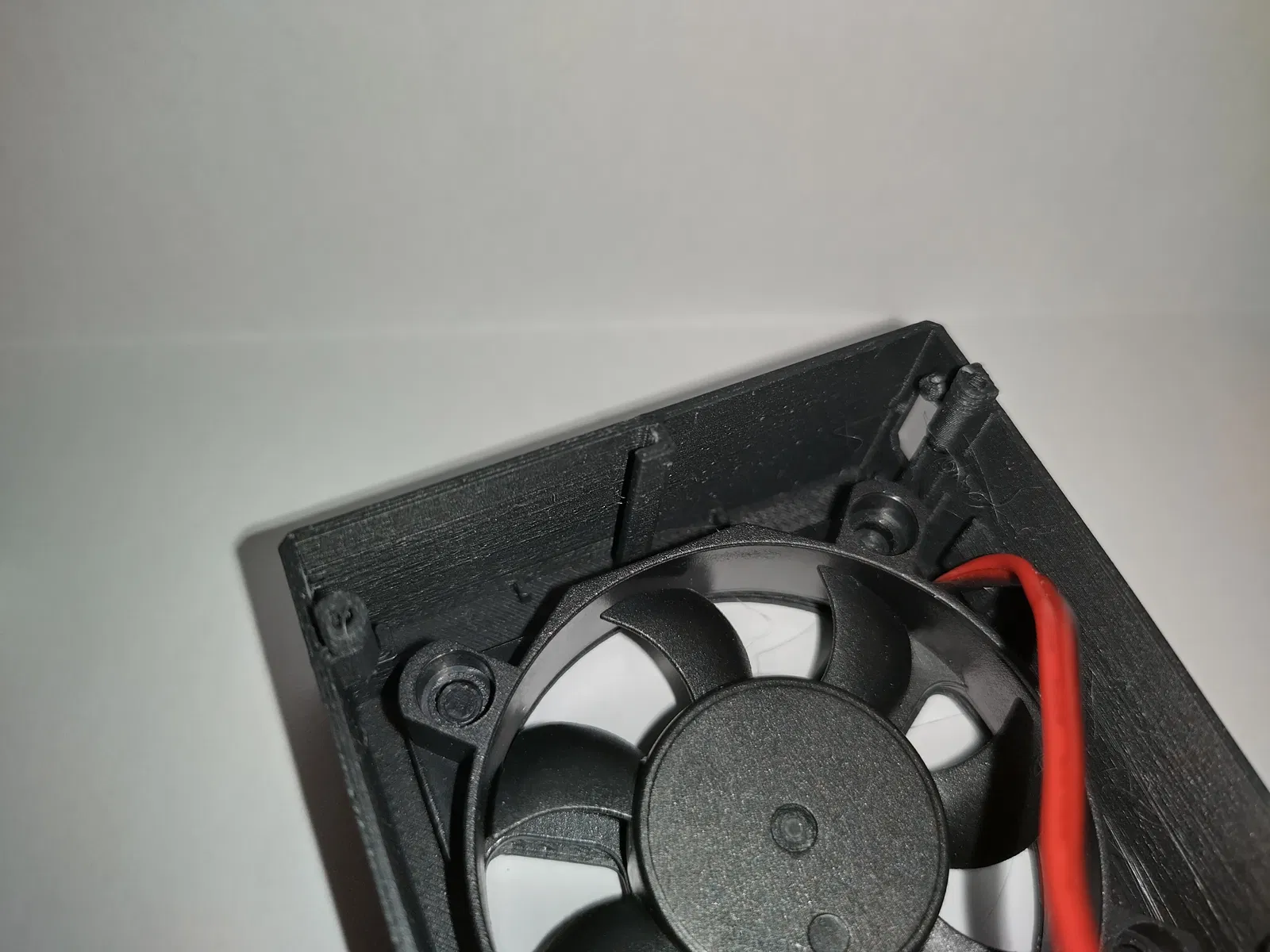

SOLDR Fan Case Back Remix
Phiên bản sửa đổi của vỏ quạt SOLDR, cho phép lắp ráp với các bộ phận phổ biến có sẵn trên thị trường. Giải pháp này sử dụng các linh kiện điện tử rời rạc thay vì PCB gốc, có thể hữu ích nếu bạn có sẵn các bộ phận này.
Mô tả
Tôi đã sử dụng:
-
TC4056 cho giải pháp sạc USB-C
-
Một bộ chuyển đổi tăng áp 3.7V lên 12V thông thường (ví dụ: cái này)
-
Một công tắc cơ đơn giản cho chức năng bật/tắt (bất kỳ cái nào có thể chịu được dòng điện của bạn)
-
Một quạt 50x50 12V
-
Một vài đèn LED trắng và một vài điện trở 1.5kO 1/4W
-
Một pin sạc dạng 18500
Không được tinh tế như giải pháp gốc của SOLDR và chỉ cho phép bật/tắt quạt và đèn cùng lúc, nhưng đủ dùng cho tôi rồi.
Cũng không đều về ánh sáng và hơi khó lắp ráp một chút, vì vậy trừ khi bạn không có các linh kiện này hoặc bạn có sẵn hầu hết các bộ phận, tôi khuyên bạn nên mua PCB gốc từ SOLDR. Trông có vẻ là một giải pháp gọn gàng hơn.
