Quyền Trượng Sức Mạnh Ninja Storm

Cài Đặt In

• Cài Đặt Chung

  • Vòng Tường: 2

  • Chiều Cao Lớp: 0.2mm

  • Lòng Ghép: 3%

    • Giữ cho bản in nhẹ vì tất cả trọng lượng có thể dồn vào các điểm cụ thể

  • Mẫu Lòng Ghép Thưa: Gyroid

    • Không có lý do cụ thể. Bạn có thể thay đổi cái này nếu muốn.

  • Hỗ Trợ: Cây

    • Không có lý do cụ thể. Bạn có thể thay đổi cái này nếu muốn.

    • Bạn sẽ muốn đặt bộ chặn bên trong các lỗ trên tay cầm.

  • Loại Viền: Chỉ Viền Ngoài

• Chi Tiết Vàng

  • Hỗ Trợ: Bình thường

• Nút Vàng

  • Tắt hỗ trợ cho vật thể này. Bạn chỉ cần viền ngoài là đủ.

• Móc

  • Vòng Tường: 4

• Chốt Tay Cầm

  • Vòng Tường: 4

Hướng Dẫn In

Đối với các bộ phận tay cầm. Tất cả chúng nên vừa trên một đĩa in, và hướng tốt nhất là đặt phẳng trên các cạnh dài của chúng. Với cách phân bổ trọng lượng của đạo cụ, đây sẽ là hướng tốt nhất để đảm bảo độ bền. Bạn sẽ hy sinh một chút chất lượng bề mặt, nhưng điều này giúp bản in đáng tin cậy hơn với chiều dài đó. Chiều cao lớp thay đổi có thể hữu ích cho việc này. Sau khi cài đặt, hãy tạo một bản sao của từng cái và lật chúng theo trục X. Bạn sẽ in 2 bộ của mỗi loại cho phần trên và dưới của cây quyền trượng.

Móc hook nên có 4 vòng tường. Nó sẽ giúp giữ cây quyền trượng lại với nhau và giúp dễ dàng xử lý hơn khi ở các cấu hình khác nhau. Đảm bảo bạn cũng có 4 vòng tường trên chốt tay cầm (handle_pin), vì nó được dự kiến sẽ chịu một phần trọng lượng của đạo cụ. Có khoảng hở cho một thanh giằng 5/16 inch để hỗ trợ thêm. Nó phải bằng gỗ để giảm trọng lượng tại các điểm chịu lực.

Nút gold_button nên vừa khít, nếu không thì bạn có thể điều chỉnh kích thước một chút. Có khoảng hở bên trong để nhét bu lông và đai ốc, vì vậy việc thay đổi kích thước có thể làm cho việc lắp bu lông khó khăn hơn.

Lắp Ráp

Tất cả các liên kết đều không phải liên kết liên kết

Danh sách bộ phận:

• 1 - Thanh giằng gỗ 5/16 inch

  • Luôn vát cạnh, chà nhám và kiểm tra để đảm bảo nó không bị kẹt

  • Đối với tay cầm trên (top_handle), thanh giằng cần dài ~355.6 mm (~14 inch)

  • Đối với tay cầm dưới (bottom_handle), thanh giằng cần dài ~406.4 mm (~16 inch)

• 8 - Ốc vít đầu nút M3x30

  • Bạn sẽ cần cắt nó xuống cho vừa với chiều dài. Tôi đã cố gắng làm cho nó hoạt động với ốc vít ngắn hơn nhưng kích thước khá cụ thể.

• 4 - Ốc vít đầu nút M3x16

• 24 - Vòng đệm M3

  • Đặt 1 cái dưới đầu ốc, và 1 cái dưới đai ốc

• 12 - Đai ốc khóa M3 hoặc M4

  • Điều quan trọng là bạn phải sử dụng đai ốc khóa, nếu không đai ốc sẽ tự bung ra và bạn sẽ cần siết chặt nó thường xuyên hơn

• 24 - nút vàng (gold_button)

• 8 - chi tiết vàng bậc thang (gold_accent_stepped)

• 4 - chi tiết vàng tròn (gold_accent_round)

• 8 - chốt tay cầm (handle_pin)

• 4 - móc (hook)

Khi lắp các chi tiết trang trí, chi tiết vàng bậc thang (gold_accent_stepped) nên che các đường nối. Khi vặn các bộ phận lại với nhau, hãy sử dụng móc để giữ các bộ phận tay cầm không bị dịch chuyển quá nhiều. Sẽ giúp căn chỉnh và làm cho bộ phận dễ quản lý hơn. Nếu không, bạn sẽ phải đối phó với việc chúng cố gắng xoay. Về vấn đề xoay, cái này có 12 điểm khớp nối. Móc dùng để giữ chúng lại với nhau, nhưng cũng siết chặt các ốc vít càng nhiều càng tốt để giảm thiểu chuyển động khi di chuyển nó. Đừng dán bất kỳ nút vàng (gold_button) nào vào vị trí, chúng được thiết kế để có thể tháo ra để siết lại ốc vít nếu cần.

Nhớ luôn cầm nó ngay dưới các gai nhọn ở giữa

Làm như vậy sẽ giảm thiểu khả năng bị gãy do trọng lượng. Bạn có thể lùi tay ra một chút để duỗi thẳng nó ra, nhưng nó có thể không thể tự chịu được trọng lượng của chính nó.

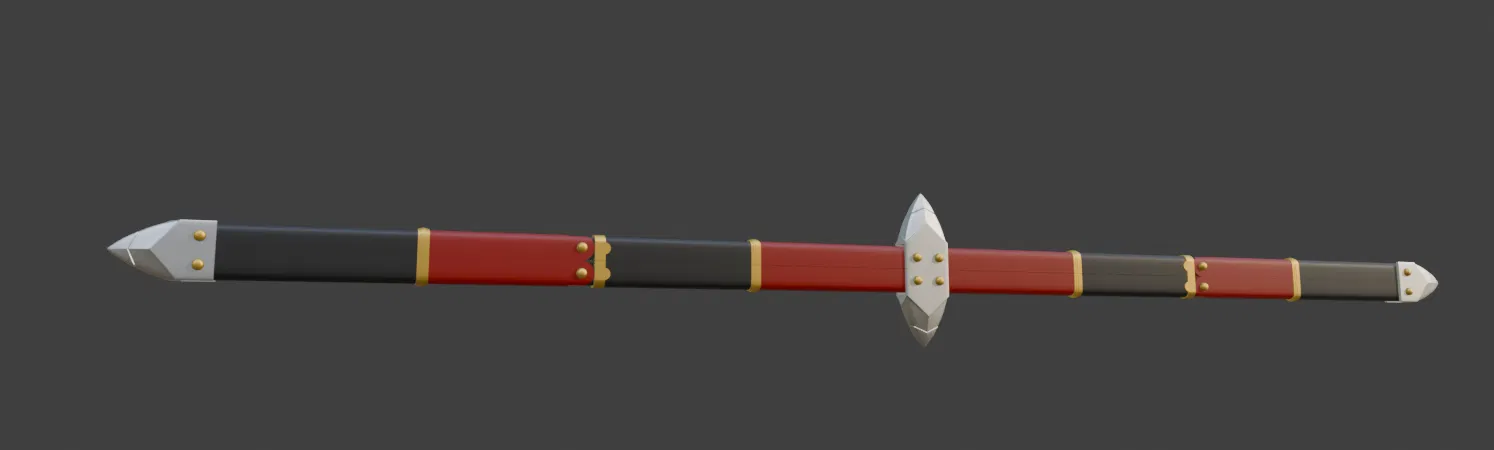

Chiều dài của cây quyền trượng lớn: ~1778 mm (~70 in)

Chiều dài của cây quyền trượng nhỏ: ~1009 mm (~40 in)

Mẹo xử lý sau in

Chỉ cần lưu ý lượng vật liệu tích tụ xung quanh các lỗ cho móc, nút vàng và các chi tiết trang trí.
