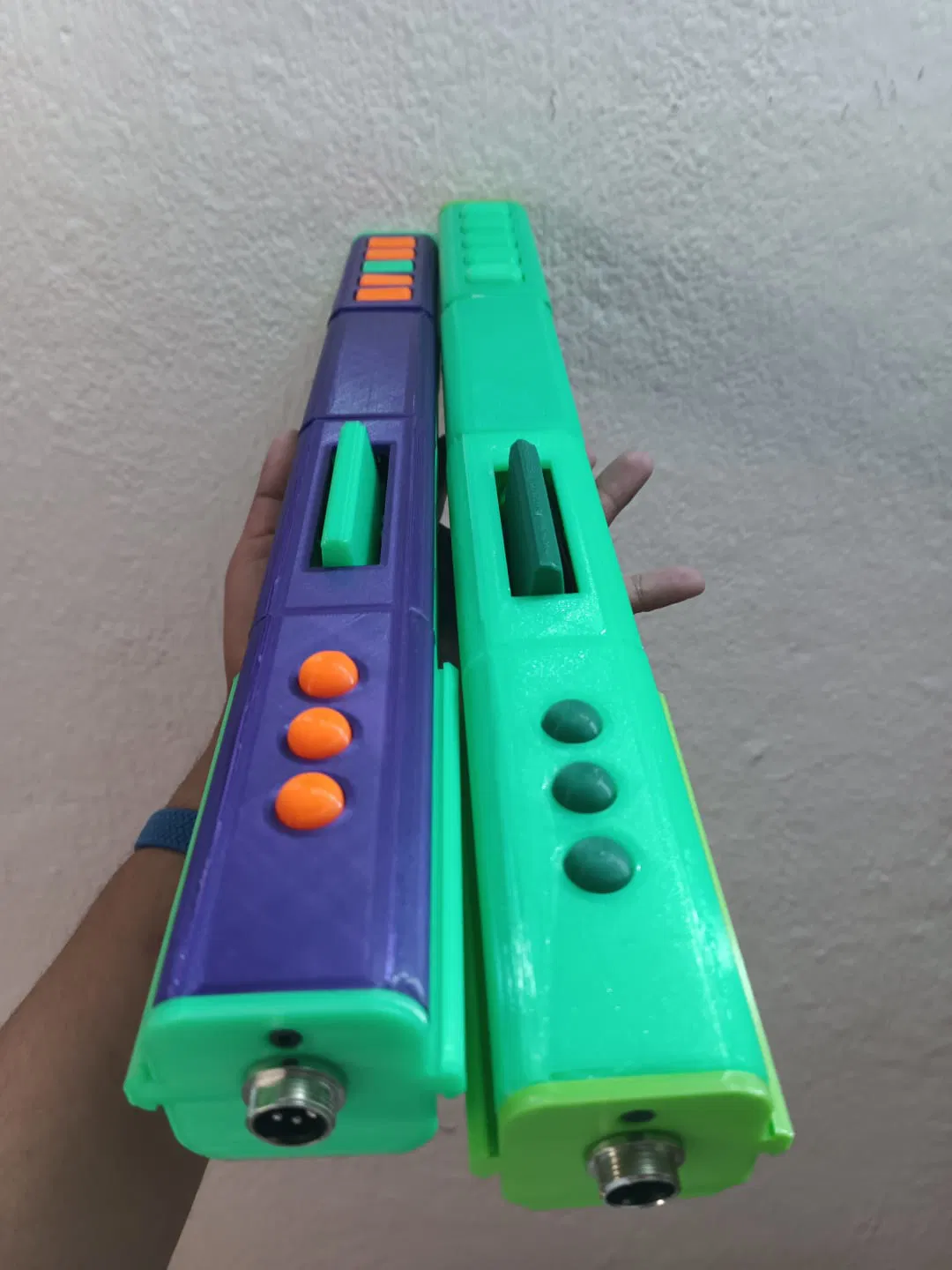

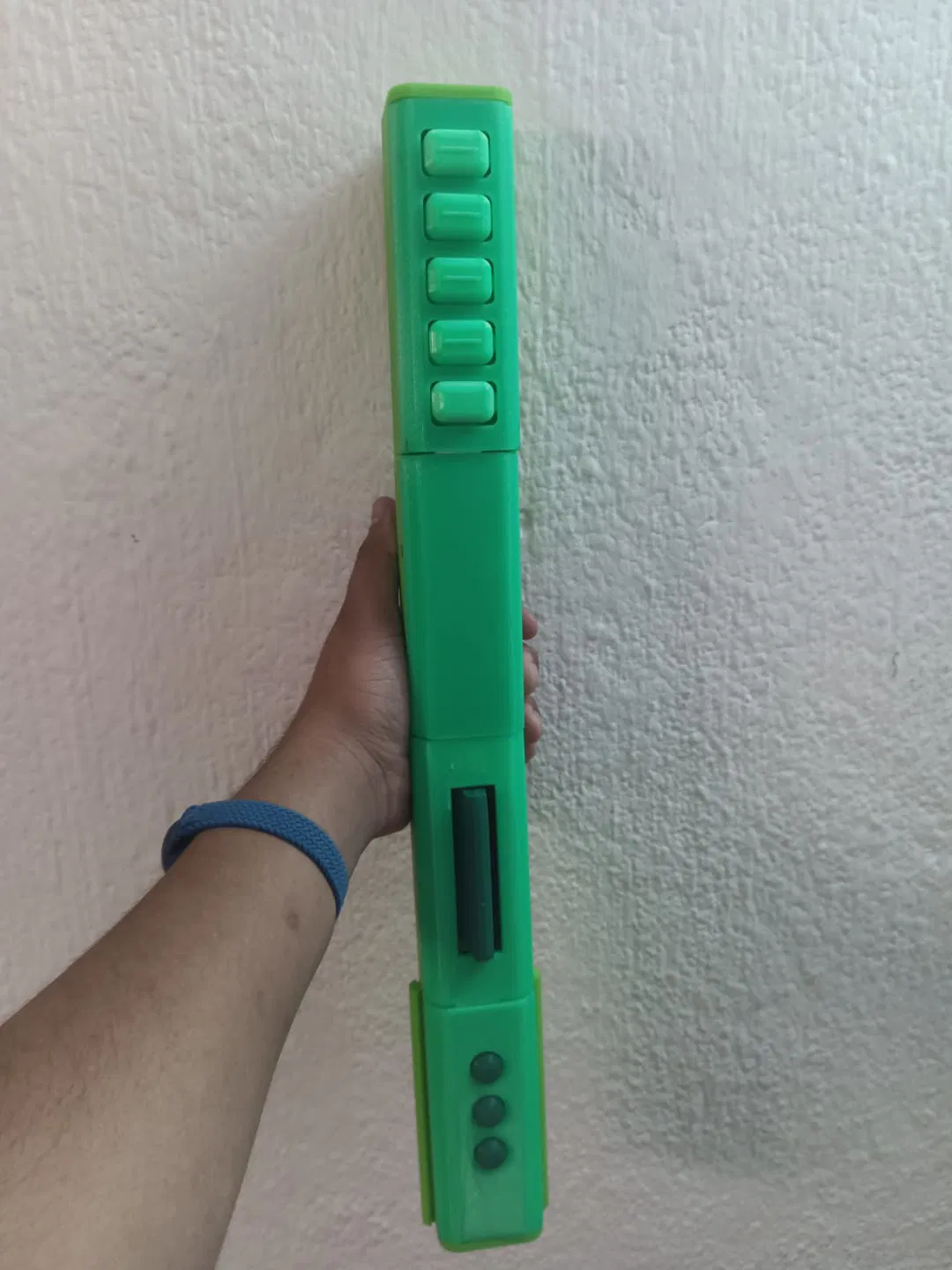

Đây là phiên bản V1.0 của mẫu guitar mình làm ra để chơi các game như Clone Hero và mấy game tương tự.

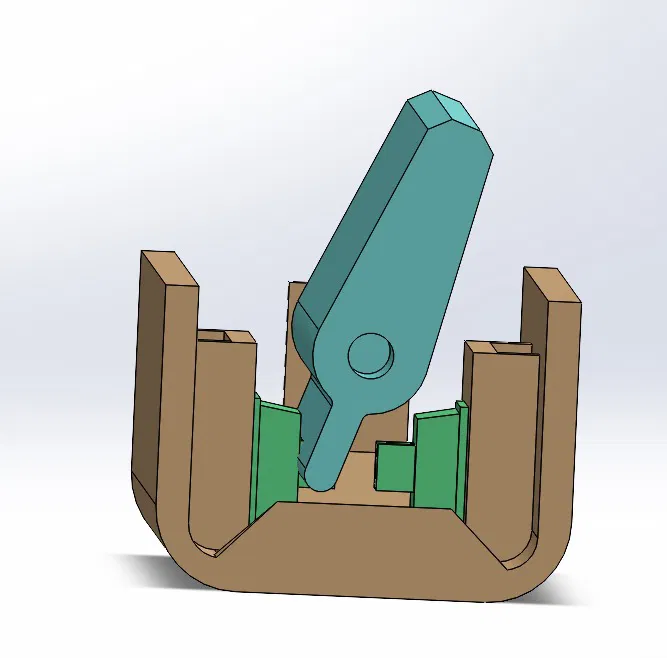

Nó là một thiết kế cơ khí có chức năng, dự định in 3D, lắp ráp với ốc vít tiêu chuẩn và sử dụng với linh kiện điện tử bán sẵn.

Tình trạng dự án

Phiên bản này là một thiết kế đã hoàn thiện và có chức năng.
Các cải tiến trong tương lai sẽ được xem xét dựa trên phản hồi thực tế.

In 3D

Mẫu này được thiết kế để in bằng PLA và tương thích với máy in 3D khổ nhỏ.
Thiết kế này cần có support.

Cài đặt mình đã dùng:

• 4 lớp tường

• 30% độ đặc (infill)

Lắp ráp cơ khí

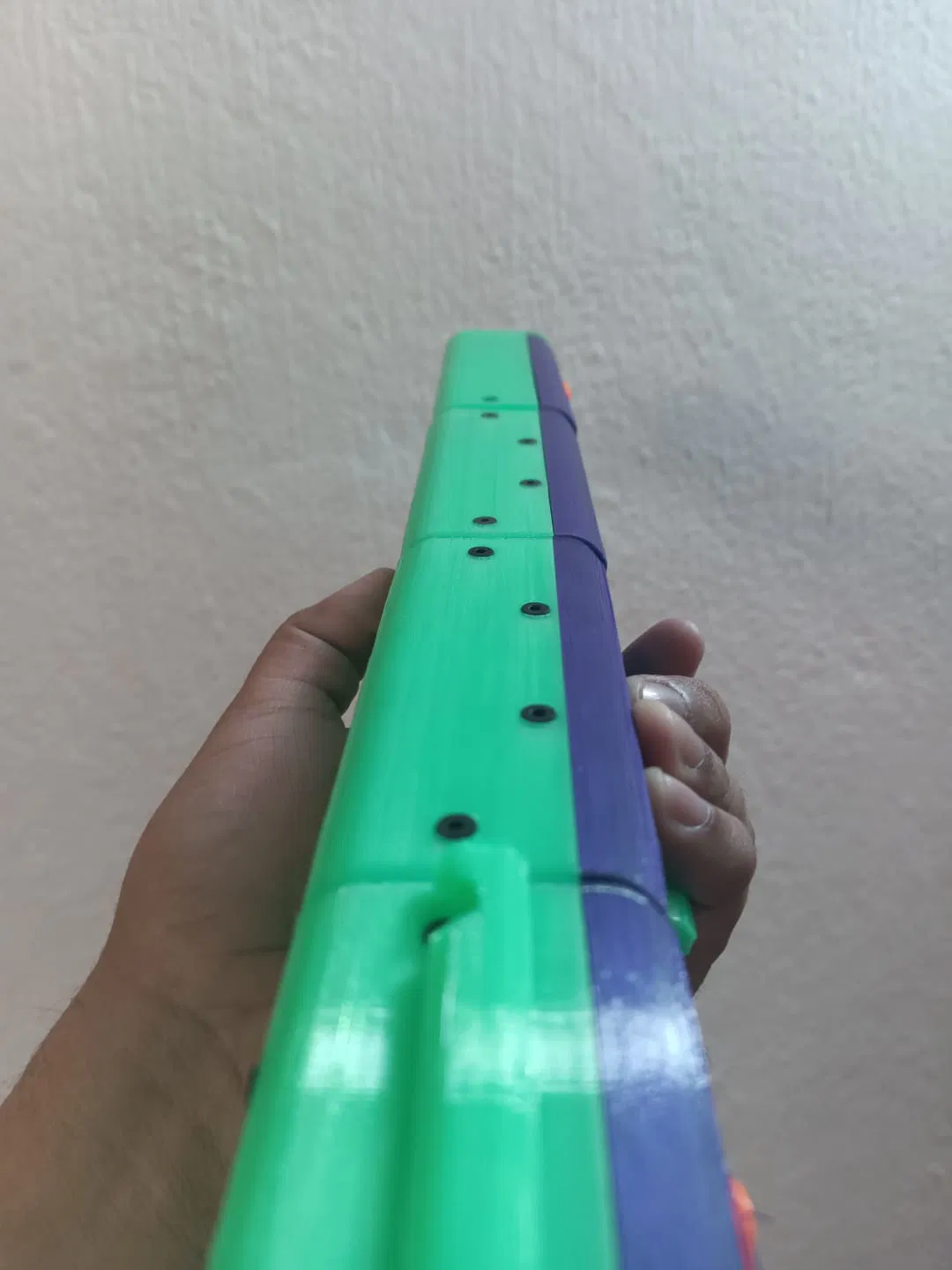

Tất cả ốc vít đều là loại M3 x 12 mm đầu chìm, nên khi lắp xong ốc vít sẽ không bị lồi ra ngoài. Mình khuyên dùng long đền chốt tự khóa có vòng nylon để tránh bị lỏng do rung khi chơi nha.

Linh kiện điện tử đã dùng

Phần linh kiện điện tử mình đã dùng:

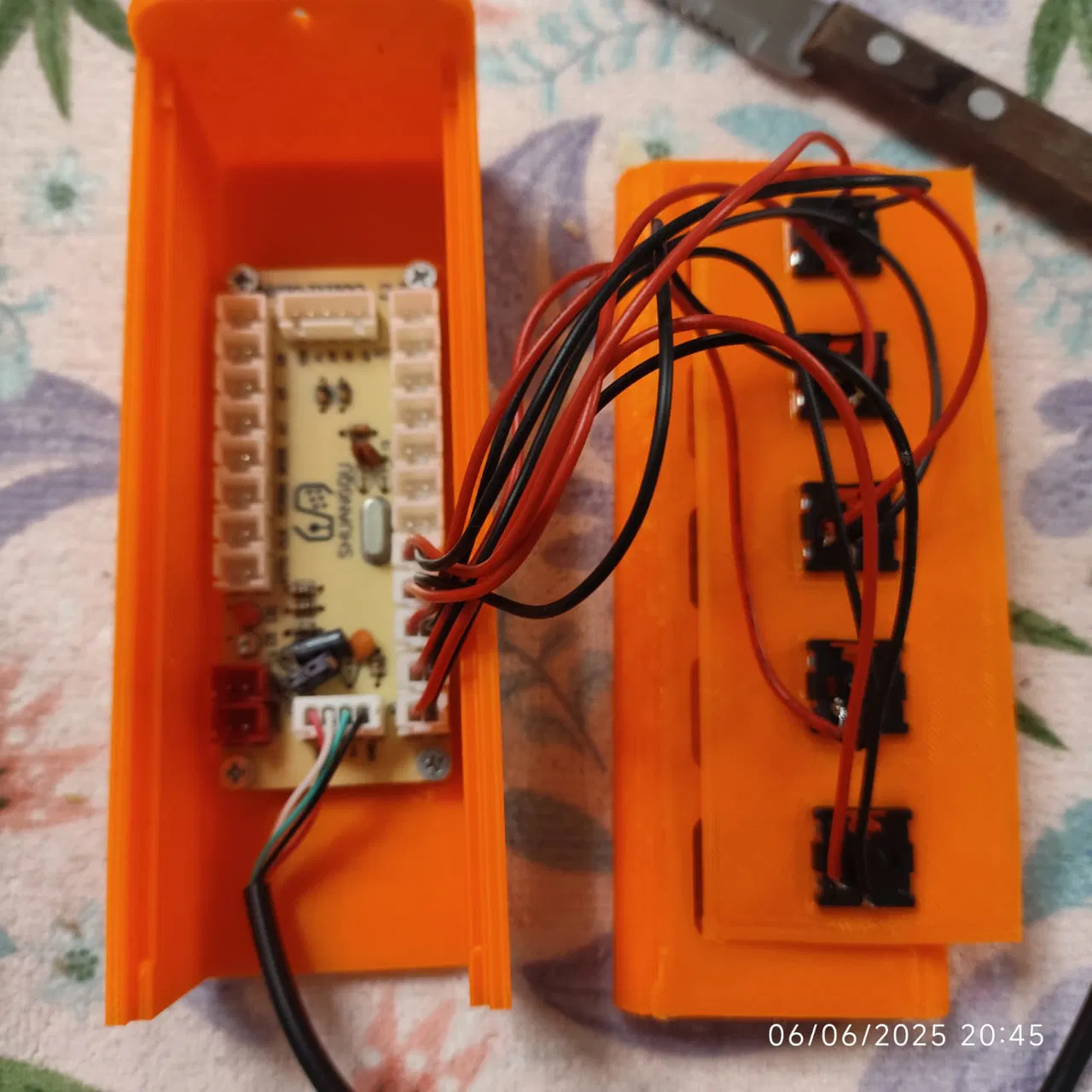

• Bo mạch ARC Controller Zero Delay

• Công tắc phím cơ (mình dùng loại màu Cyan vì thích âm thanh)

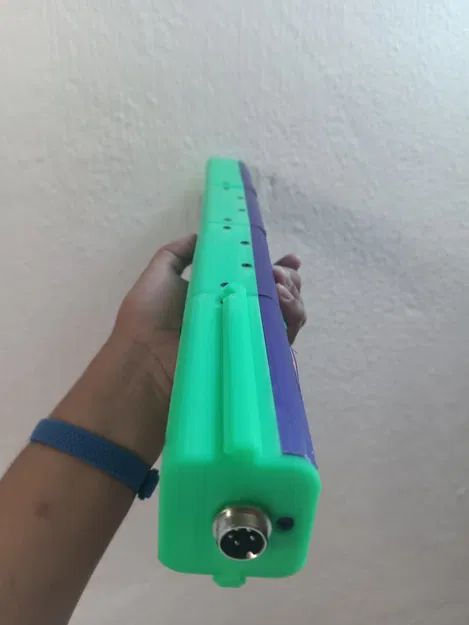

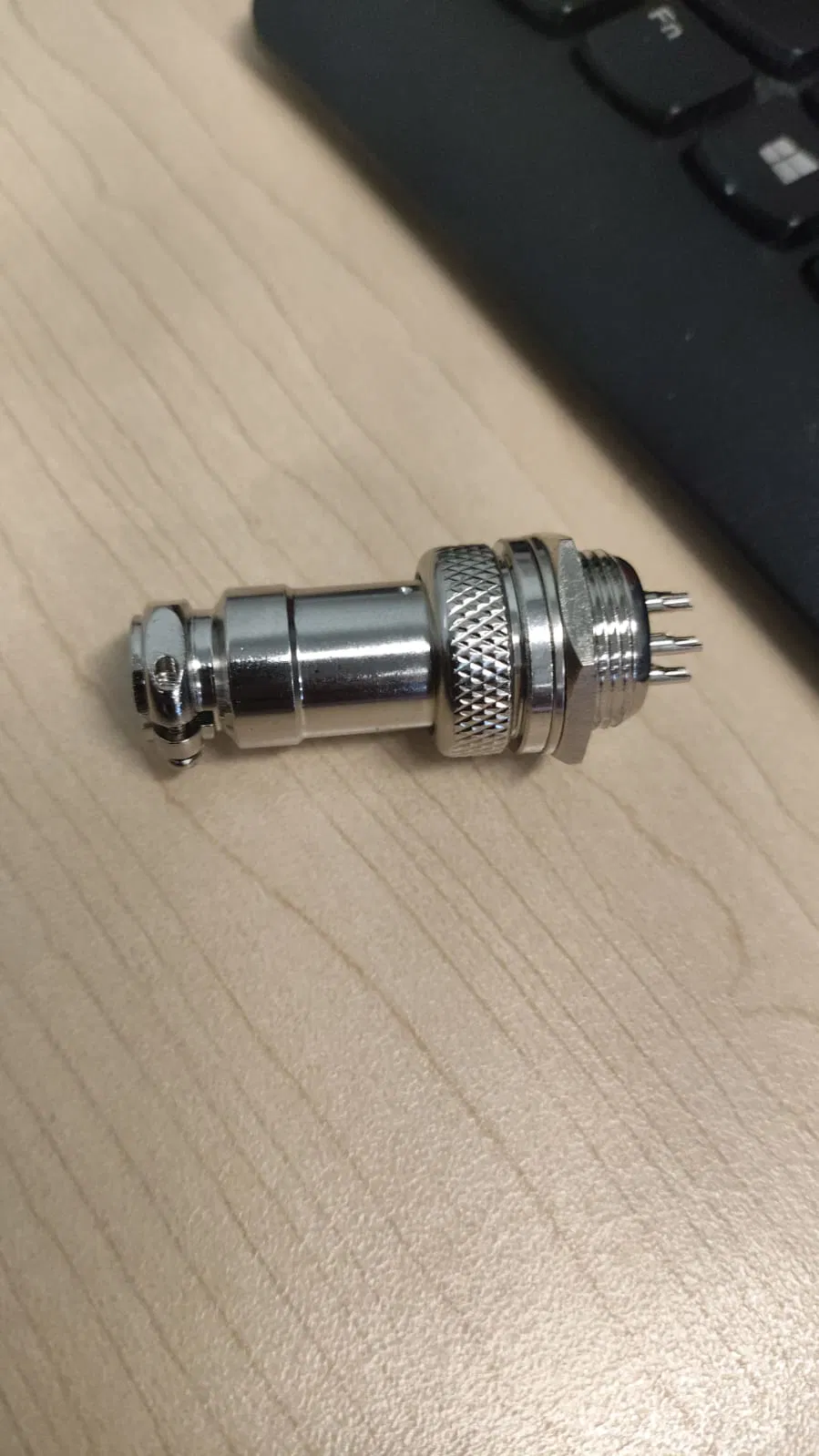

• Đầu nối tròn GX16-4 (ren 16mm, 4 chân)

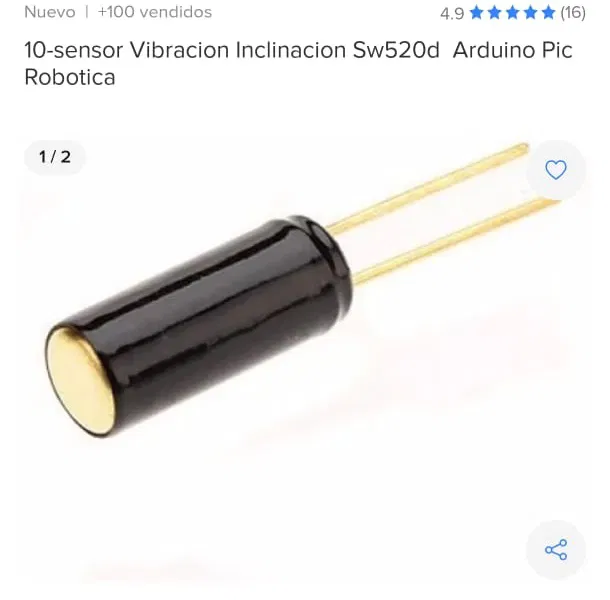

• Cảm biến rung/nghiêng SW520D, cấu hình trong Clone Hero như một nút bấm

• Khoảng 3 mét dây cáp đôi cho phần dây bên trong

Ghi chú

Dự án này được làm ra như một nền tảng cơ khí và có chức năng cơ bản.
Bất kỳ góp ý hay phản hồi nào nhằm cải thiện công thái học, độ bền hay sự dễ dàng khi lắp ráp đều được hoan nghênh.
