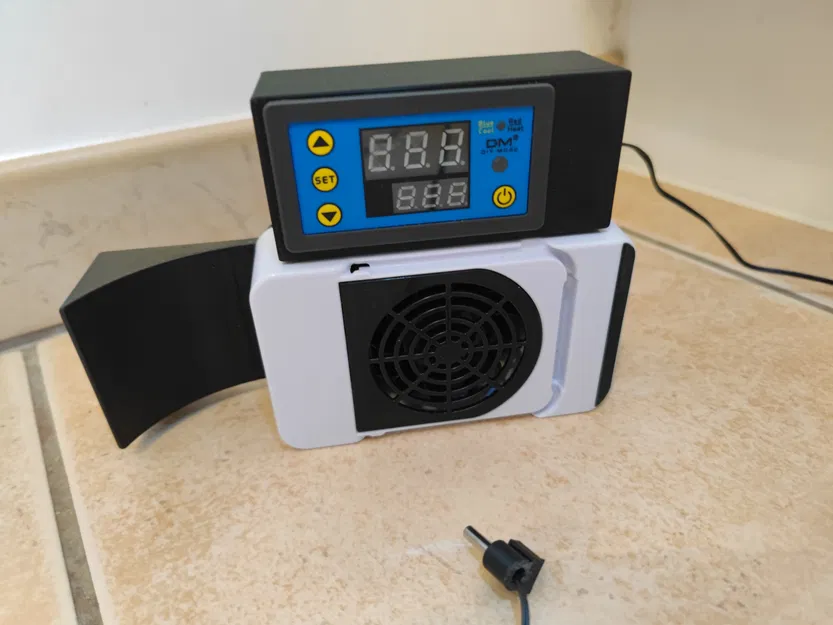

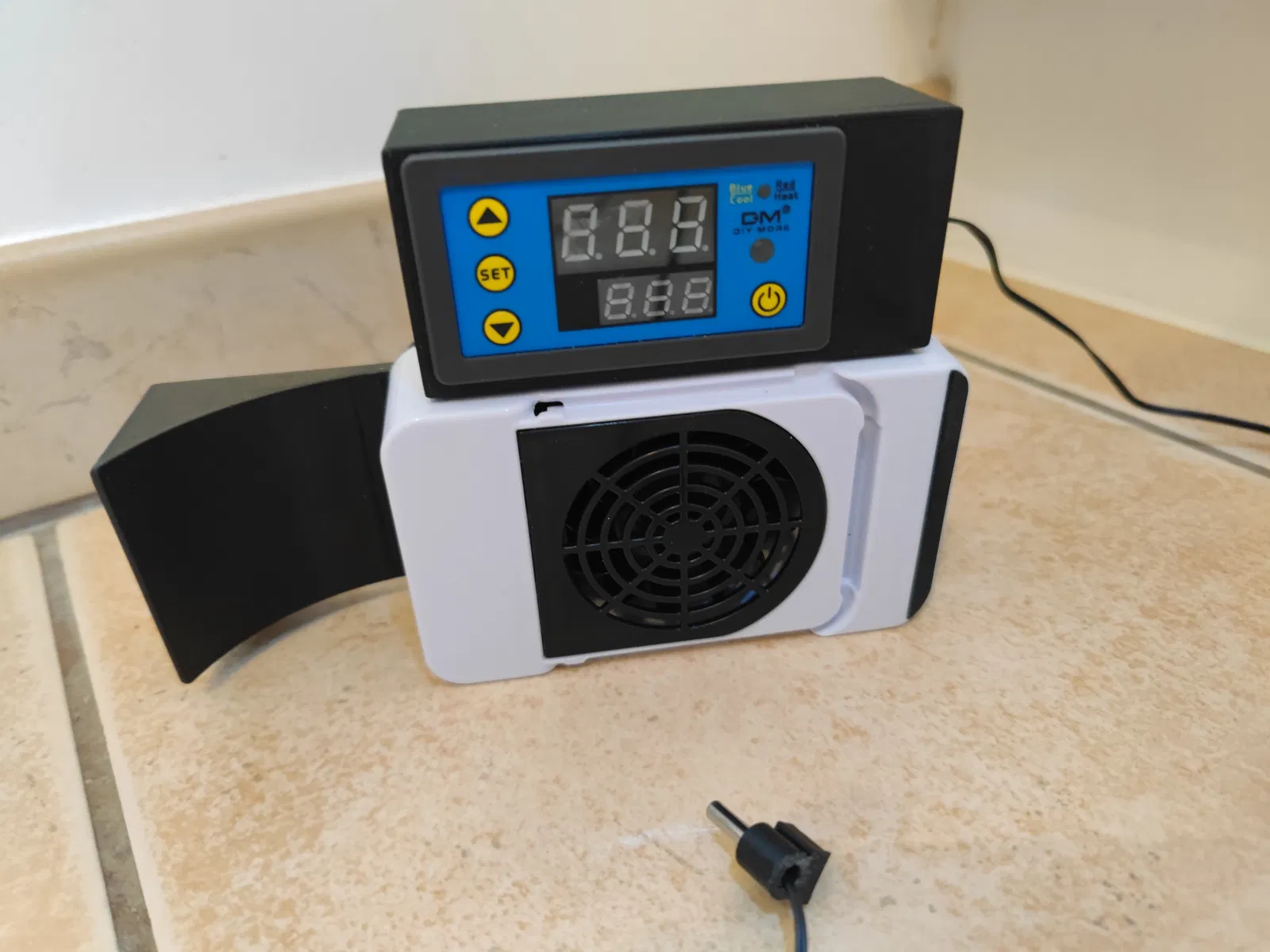

Bộ sưởi buồng in có điều khiển từ xa IR hoặc Wifi (có App) cho Elegoo Centauri Carbon & máy in khác

Đây là giải pháp làm nóng buồng in cho máy Centauri Carbon (nhưng cũng dành cho các máy in khác) dựa trên "mini heater" và bộ điều chỉnh nhiệt được điều khiển bằng remote hồng ngoại hoặc bộ điều chỉnh nhiệt được điều khiển bằng wifi và ứng dụng di động.

Video

Thiết bị cần mua

• 1 Mini Heater (Aliexpress hoặc Amazon) :

• Nam châm 8x3 hoặc 6x1

• 1 bộ điều chỉnh nhiệt (3 lựa chọn trên Aliexpress)

  • W3231 24V có remote IR (cần nguồn 24V từ máy in) (lựa chọn được hiển thị ở đây)

  • SA10-W AC 110-220V (có wifi và app di động)

  • W3230 AC 110-220V (không có remote với lựa chọn này)

• Đối với tùy chọn 24V: 1 XT60BE-M và XT60H-F :

3 tùy chọn cho bộ chuyển hướng nhiệt (chọn đúng file):

• không có bộ chuyển hướng

• bộ chuyển hướng tích hợp (tùy chọn được hiển thị ở đây)

• bộ chuyển hướng rời

A) Sửa đổi mini heater

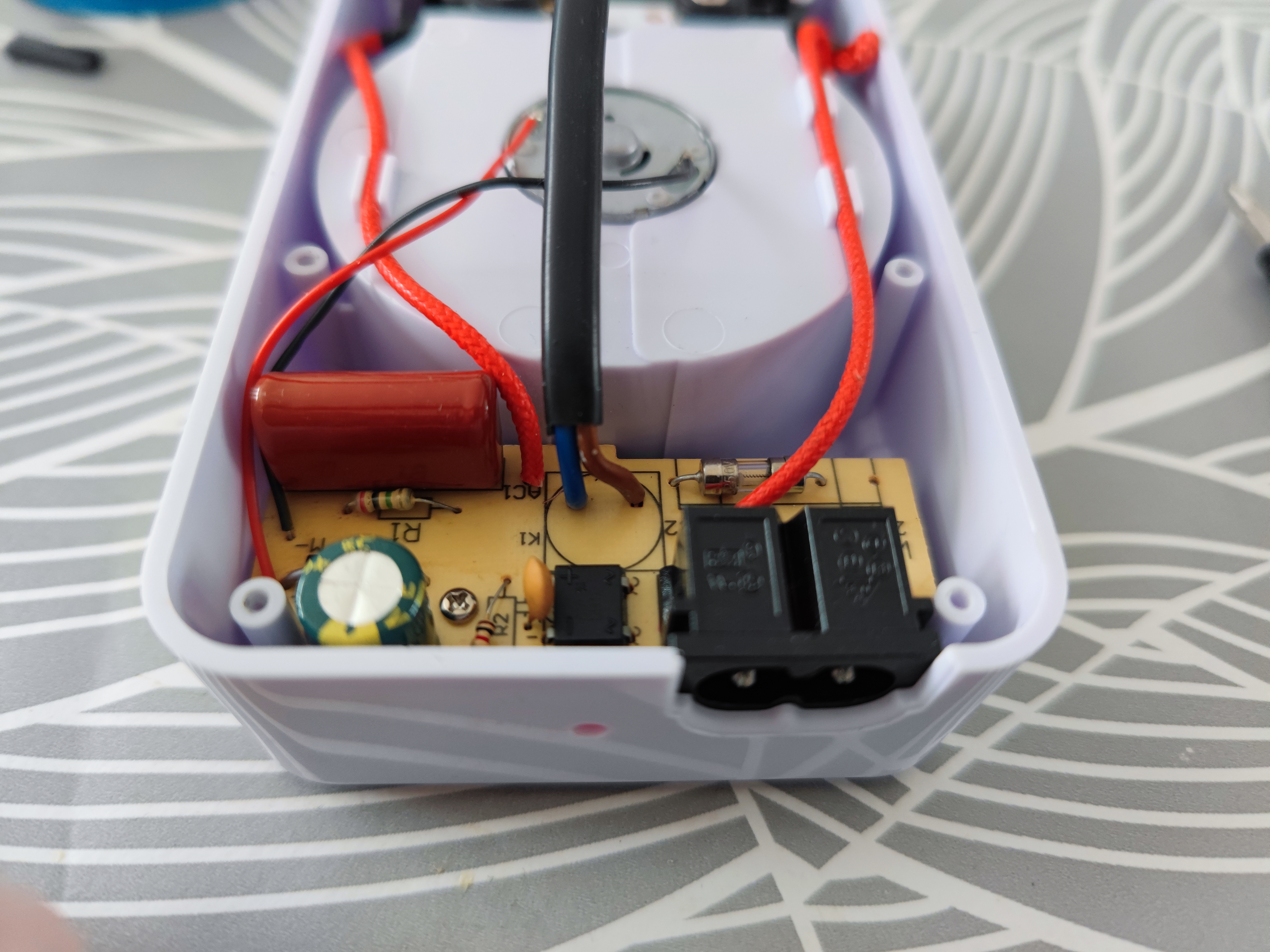

Tháo nhãn dán màu ra để tiếp cận các vít. Mở mini heater, hàn dây cắm nút và hàn hai dây AC. Đối với tùy chọn AC 110-240, hàn thêm hai dây AC vào đầu nối nguồn của mini heater để cấp nguồn cho bộ điều chỉnh nhiệt.

Lắp ráp lại mọi thứ, luồn dây qua lỗ của nút.

B) Bộ điều chỉnh nhiệt

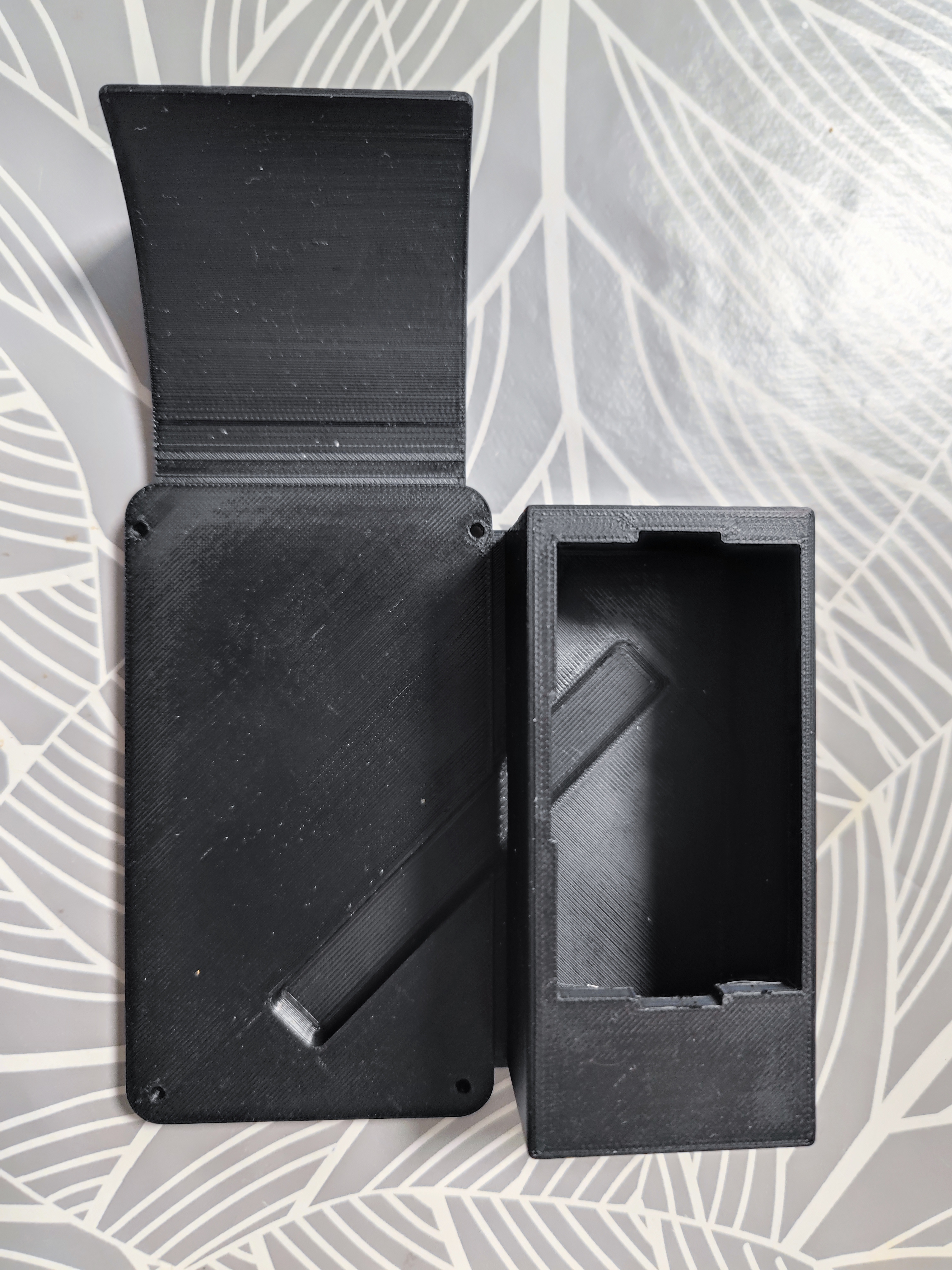

In mẫu đúng dựa trên tùy chọn đã chọn:

• DC 24V: "Mini heater + deflector + XT60 V1.1" hoặc "Mini heater + XT60 V1.1"

• AC 110-240V: "Mini heater + deflector V1.1" hoặc "Mini heater V1.1"

Tôi dùng ASA với support.

Đối với tùy chọn DC 24V, hàn hai dây vào đầu nối XT60 và vặn nó vào.

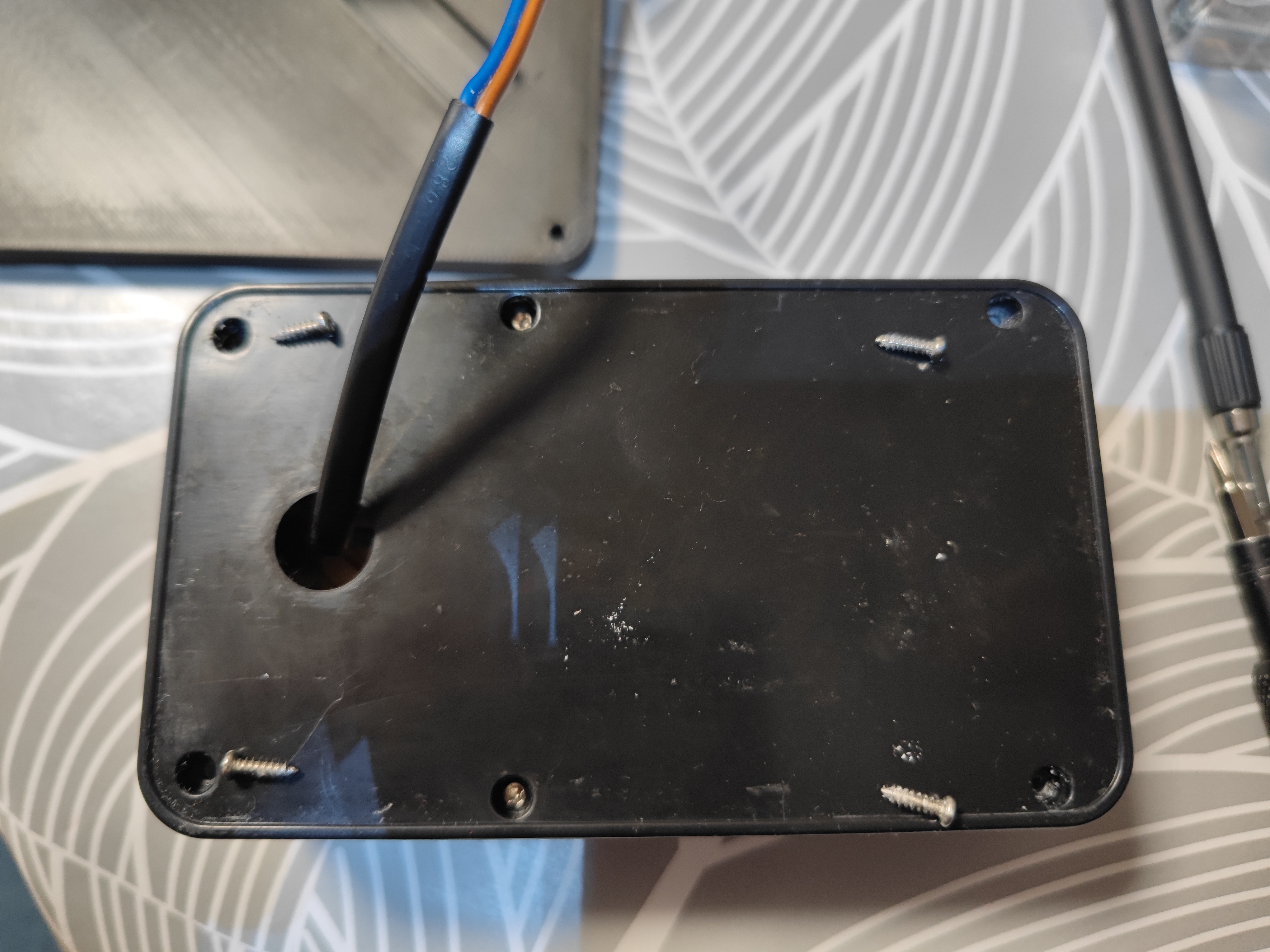

Tháo 4 vít góc của mini heater.

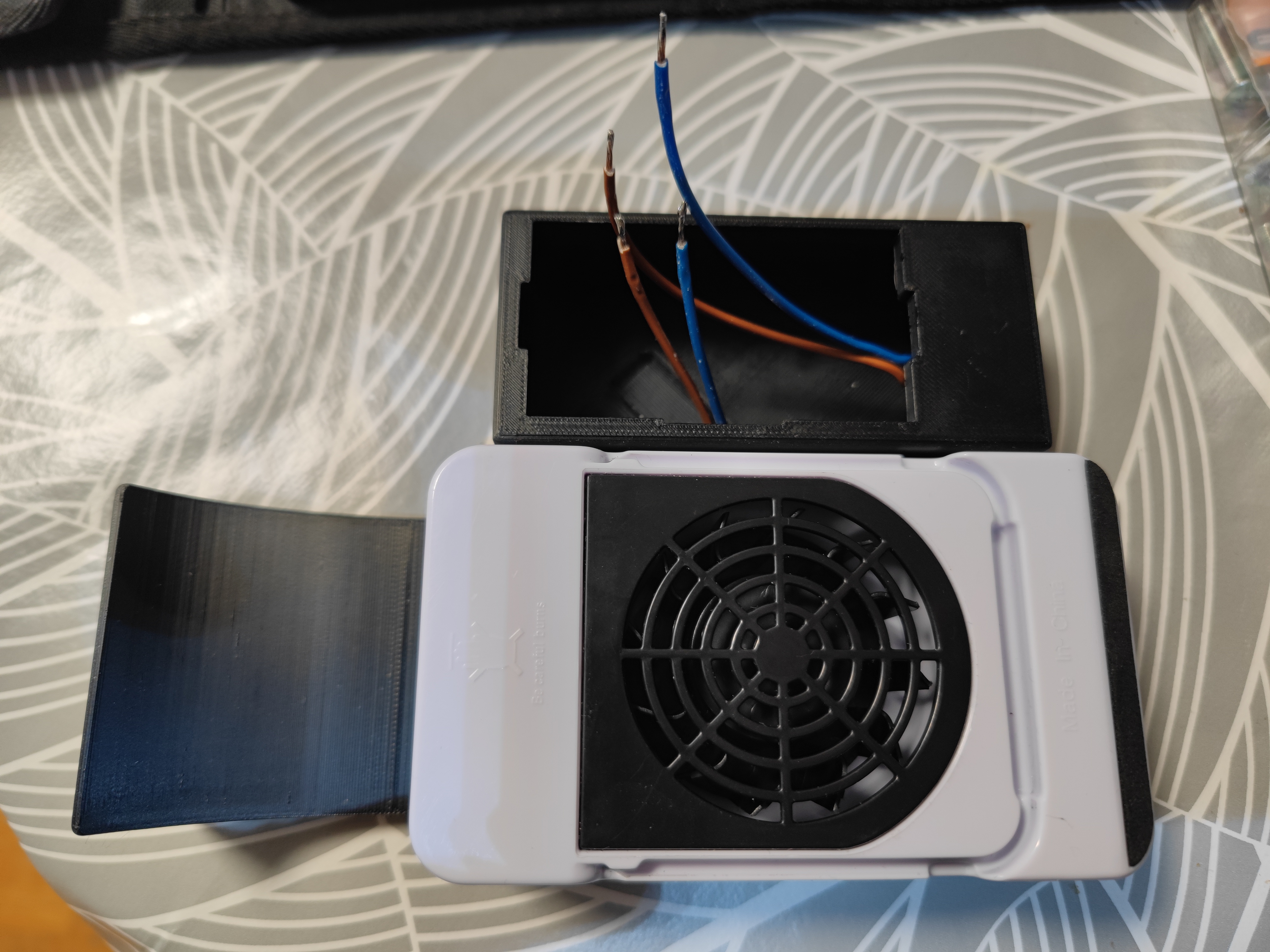

Sử dụng 4 vít có đường kính tương tự nhưng dài 15mm để nối dây mini heater:

Hàn dây vào bộ điều chỉnh nhiệt (cẩn thận với cực tính cho tùy chọn 24V DC) và luồn đầu dò nhiệt độ qua lỗ được cung cấp cho mục đích này.

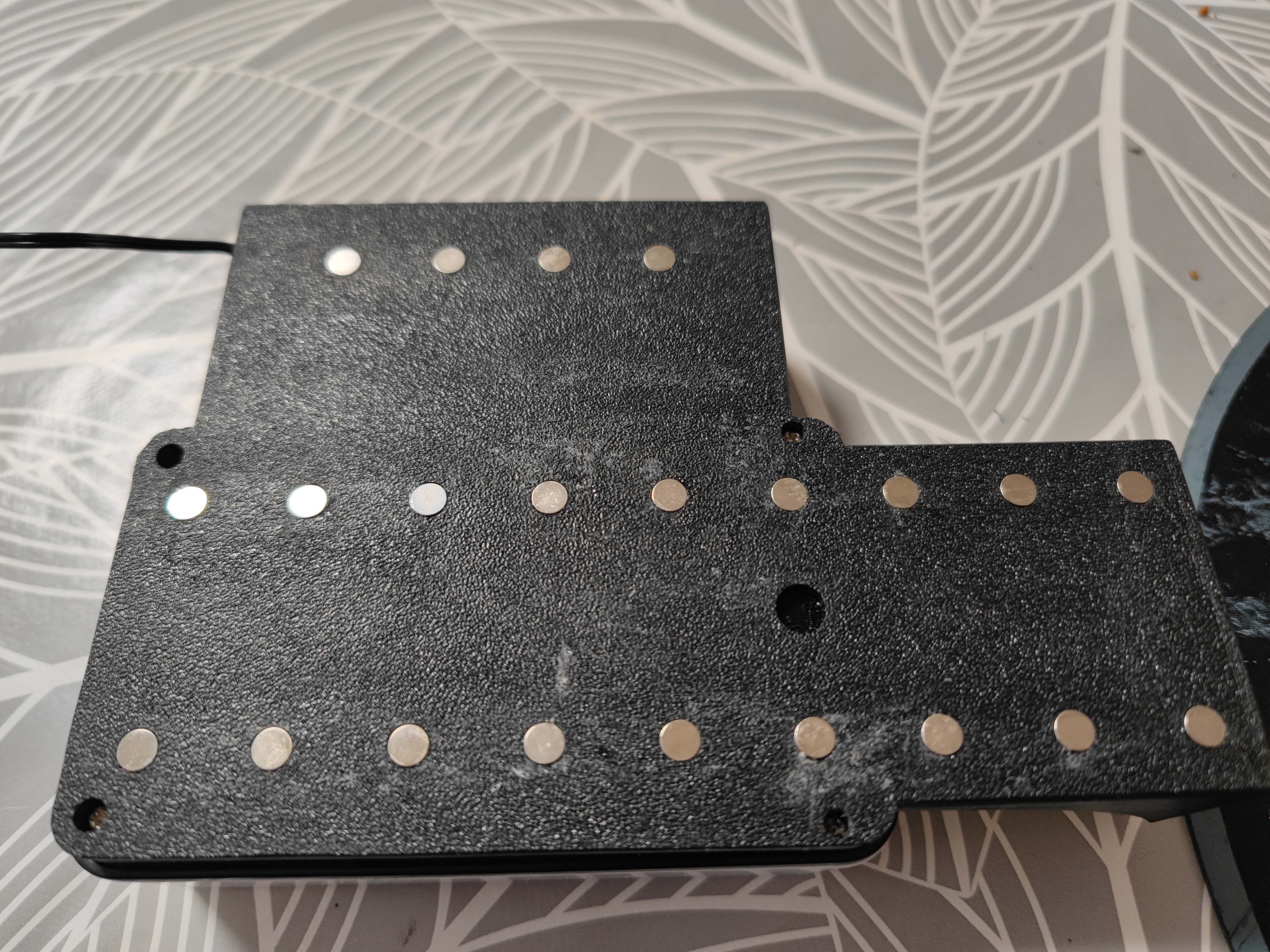

Gắn đủ nam châm vào mặt sau

In giá đỡ cảm biến nhiệt bằng nam châm và gắn 2 nam châm 6x1.

C) Tích hợp vào Centauri Carbon

Chuẩn bị 2 dây dài 40cm như sau:

Ngắt nguồn máy in, đặt nó nằm nghiêng và tháo tấm kim loại bên dưới máy in.

Luồn dây qua lỗ từ bên trong máy in.

Kết nối dây với bộ nguồn của máy in.

Đối với tùy chọn 24V: Dây XT60 vào nguồn 24V của máy in

Dây 110-240V vào nguồn 24V của máy in 110-240V

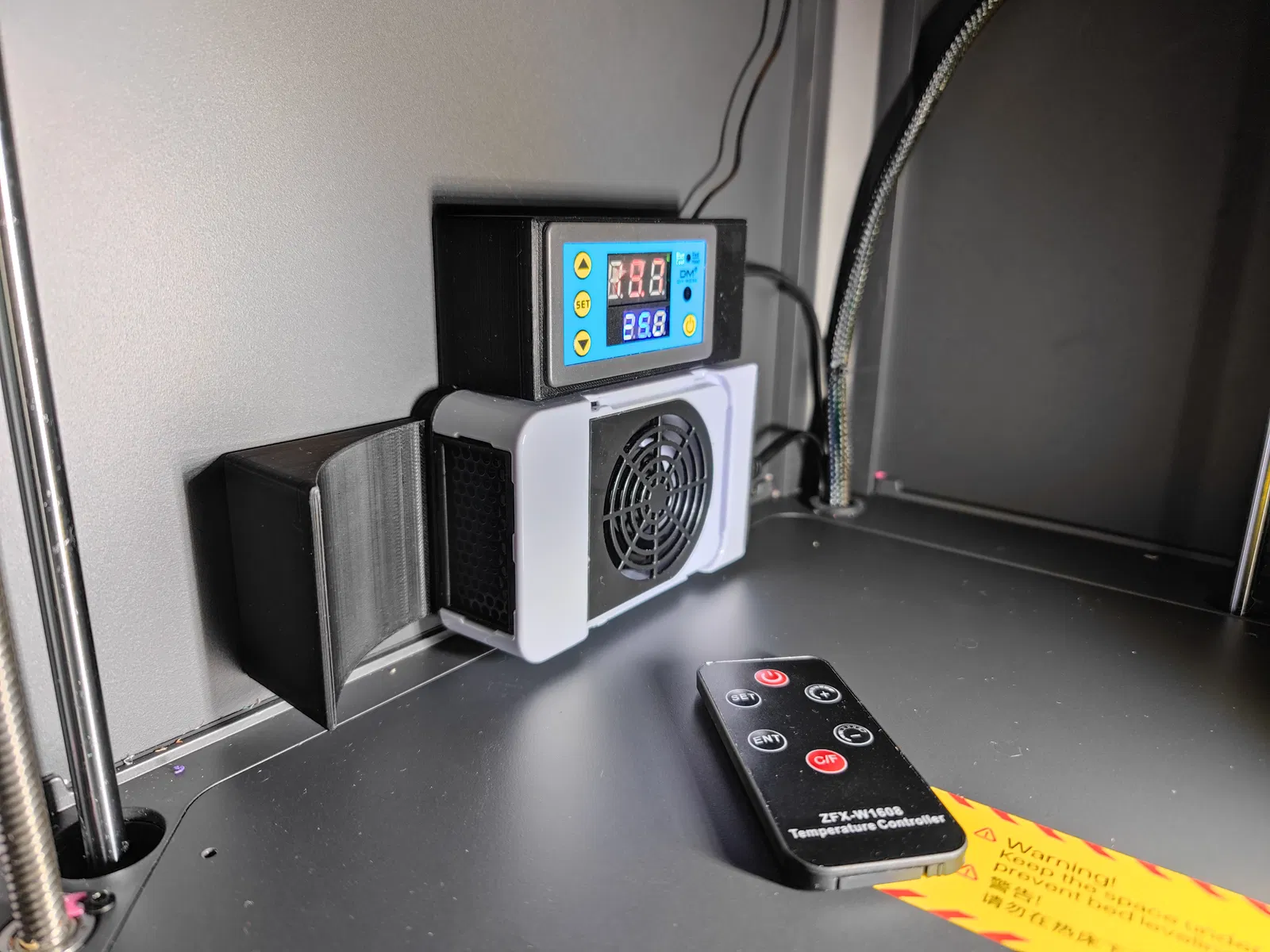

Đóng máy in và kết nối bộ sưởi. Để định vị đầu dò nhiệt độ, đặt nó ở cùng độ cao hoặc rất gần với đầu dò nhiệt độ trong buồng máy in. Phần dây cáp thừa của đầu dò có thể nhét vào hộp sưởi.

Cấu hình bộ điều chỉnh nhiệt theo nhu cầu của bạn.

D) Giá đỡ remote bên hông máy in
