Kẹp dây đai Z SV08 có thể in

Một bộ phận thay thế cho kẹp dây đai Z trên máy in SV08. Kẹp zin của hãng đôi khi bị yếu và gãy theo thời gian do căng dây đai quá mức hoặc sử dụng thông thường. Các dấu hiệu lỗi bao gồm các vấn đề về cân chỉnh quad-gantry, dây đai Z bị chùng, hoặc vết nứt rõ ràng xung quanh ốc kẹp. Đây là bộ phận thay thế cho Sovol part #JXHSV08-02006-D, bạn có thể lấy từ Sovol (có thể miễn phí nếu máy in còn bảo hành). Tuy nhiên, in một phiên bản mạnh hơn thay vì chờ đợi bộ phận hỗ trợ gửi đến là một trong nhiều lợi ích khi có một máy in mã nguồn mở.

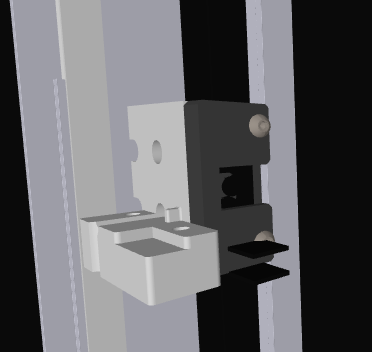

Thiết kế này dựa trên thiết kế gốc mã nguồn mở từ Sovol, nhưng được làm dày hơn ở một bên để có thể in 3D, vì bản gốc được thiết kế cho ép phun. Thiết kế gốc có một khoảng hở cho dây đai thừa nhô ra, nhưng trong quá trình thử nghiệm của tôi, điều này làm bộ phận yếu đi đáng kể và chỉ cần thiết nếu có nhiều dây đai thừa. Nếu dây đai của bạn có vật liệu thừa từ nhà máy (của tôi thì không) và bạn đã căng tối đa, bạn có thể cần cắt bớt dây đai sao cho hai đầu áp sát vào nhau và nằm hoàn toàn bên trong kẹp.

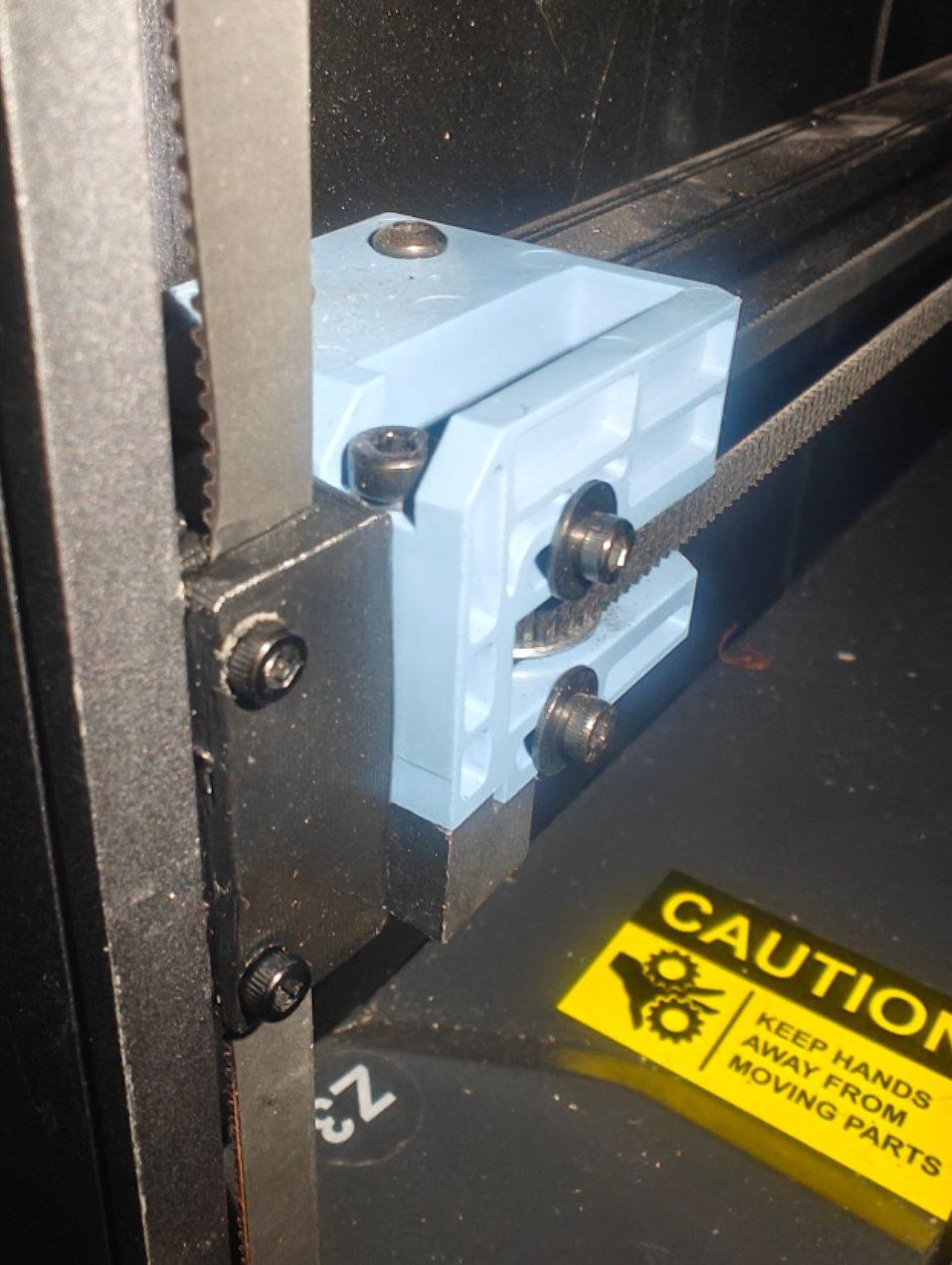

Đặt theo mô hình (tối đa hóa độ bền dọc theo trục của răng bên trong) với hỗ trợ cho các tab định vị và in bằng vòi phun 0.4mm với 100% infill. Không khuyến khích sử dụng vòi phun lớn hơn vì các phần nhô ra bên trong cần có cạnh sắc để bám vào dây đai khi kẹp. Tôi khuyên dùng ABS, nhưng ASA hoặc PETG cũng có thể hoạt động. Không sử dụng PLA vì bộ phận cần uốn cong khi kẹp và có thể nóng lên nếu sử dụng trong tủ kín. Cắt bỏ bất kỳ chân voi hoặc đường ghép nào ở cạnh hướng vào khung vì có rất ít khoảng trống ở phía đó.

Bạn sẽ cần thay thế các ốc nguyên bản bằng ốc M3*12mm để phù hợp với độ dày bộ phận tăng thêm. Bản gốc sử dụng ốc đầu pan, nhưng ốc đầu lục giác cũng hoạt động tốt nếu không siết quá chặt.

Mẹo:

• Nếu máy in của bạn vẫn còn bảo hành, hãy chụp ảnh trước khi thay thế để gửi cho Sovol nếu bạn muốn nhận một bộ phận thay thế chính hãng. Các bộ phận thay thế thường được gửi từ Trung Quốc và có thể mất một thời gian để đến nơi (do đó có bản in này).
• Nếu bạn không có máy in thứ hai và không muốn chờ đợi bộ phận thay thế từ Sovol, bạn có thể sử dụng một miếng đệm bằng cách mài bớt một cạnh (đủ để không chạm vào khung khi lắp) để giữ phần còn lại của kẹp bị nứt ban đầu ở đúng vị trí đủ lâu để in bộ phận thay thế. Nếu làm vậy, hãy giảm độ căng của dây đai xuống mức tối đa có thể để giảm thiểu áp lực lên bộ phận bị hỏng.
• Nếu bộ phận thay thế này dành cho một trong các dây đai phía sau và bạn có tủ kín, tôi đề xuất đặt bộ phận in ở phía trước và xoay kẹp zin sang phía sau để dễ dàng tiếp cận phòng trường hợp nó bị hỏng. Hãy chắc chắn kiểm tra/thay thế các kẹp khác vì tất cả chúng đều chịu áp lực tương tự và có xu hướng hỏng cùng lúc.
• Căng dây đai quá mức là nguyên nhân chính dẫn đến hỏng sớm bộ phận này. Bản in này mạnh hơn bản gốc, nhưng vẫn dễ hỏng nếu áp dụng quá nhiều lực căng theo thời gian. Khi lắp lại dây đai, thay vì sử dụng phương pháp ứng dụng không nhất quán mà Sovol khuyến nghị, tôi đề xuất đo độ võng bằng một dụng cụ đo in và nhắm tới độ võng 7.05mm được khuyến nghị bởi Voron (hoặc điểm giữa của dụng cụ nếu đó là phiên bản không có đơn vị đo). Độ căng cho trục Z không cần phải chính xác, chỉ cần đảm bảo tất cả chúng đều khớp và ở mức tương đương. Điều này sẽ ngăn ngừa hỏng hóc trong tương lai và cho phép cân chỉnh gantry nhất quán hơn. Tài liệu chính thức của Sovol có thể được tìm thấy tại đây.
• Vì đây là bộ phận chịu áp lực cao và việc kẹp làm nó uốn cong theo hướng của các lớp in, tôi khuyên bạn nên làm mịn bằng hơi acetone cho ABS/ASA hoặc ủ nhiệt PETG để tăng cường độ bền. Điều này là tùy chọn, nhưng chỉ mất vài phút và tăng đáng kể độ bám dính giữa các lớp. Nếu làm mịn bằng hơi, hãy nhớ dán băng dính lên các răng bên trong để chúng giữ được độ chính xác về kích thước. Vùng cạnh hướng vào khung và các răng bên trong là những khu vực duy nhất yêu cầu độ chính xác kích thước cao, do đó, một số cong vênh trong quá trình xử lý sau in không phải là vấn đề miễn là các khu vực này được bảo vệ đầy đủ.
• Thay đổi bất cứ điều gì liên quan đến dây đai sẽ thay đổi các tham số định hình đầu vào (input shaping). Hiệu chỉnh lại bù cộng hưởng (resonance compensation) sau khi hoàn thành để tránh hiện tượng rung. Menu -> Advanced -> Auto-calibrate bằng firmware gốc hoặc SHAPER_CALIBRATE nếu sử dụng Klipper mainline.

Danh sách vật liệu (để thay thế cả 4 bộ phận):

• 4 x Kẹp dây đai Z bằng ABS (có thể in được)
• 8 x ốc M3 4*12mm. Ưu tiên ốc đầu pan để tránh làm nứt bộ phận, nhưng ốc đầu lục giác cũng hoạt động tốt nếu không siết quá chặt. Không thêm vòng đệm.

Dụng cụ:

• Lục giác M2.5 để tháo ốc nguyên bản
• Lục giác cho ốc thay thế (nếu khác)
• Acetone hoặc súng nhiệt để ủ nhiệt mặt phẳng nơi bộ phận uốn cong theo các lớp in khi kẹp (tùy chọn, nhưng khuyến nghị)
• Dụng cụ đo căng dây đai như cái này, cái này, hoặc để lắp lại dây đai (nhắm tới độ võng 7.05mm) hoặc ứng dụng để đo tần số dây đai (nhắm tới 110-140Hz). Không khuyến nghị phương pháp ứng dụng.
