Mẫu in USB Atoto cho xe Silverado/Tahoe/Suburban/Yukon GMT800 (1999-2007)

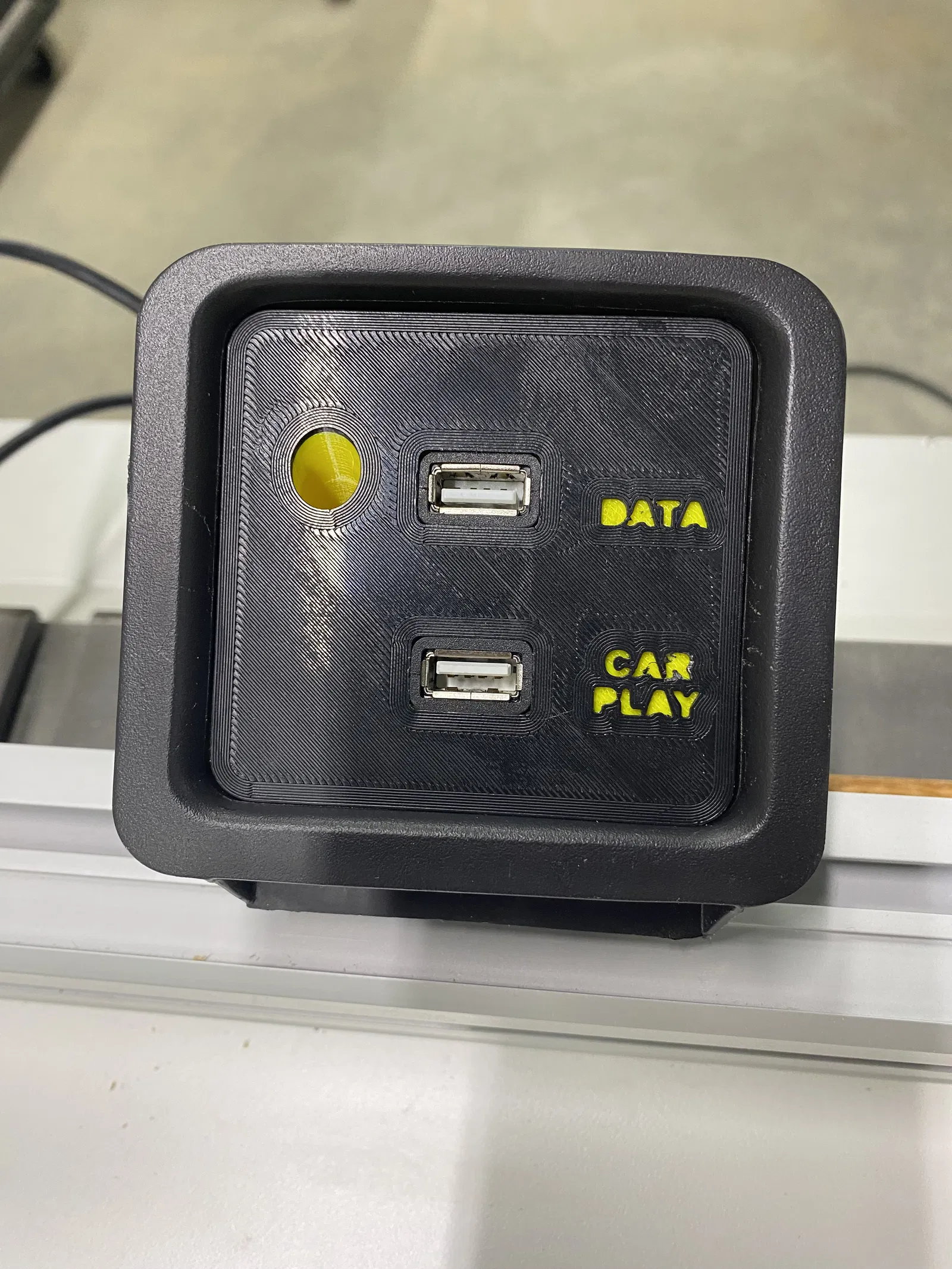

Mấy cái mẫu in này là để lắp cổng USB Atoto vào bảng điều khiển của xe GMT800 đó.

Nếu xe có hộc đựng đồ thì xài lại cái hộc đó luôn. Cái mặt táp-lô nó dễ dàng bật ra (xem trên YouTube nha) và bạn có thể tháo hộc đồ ra bằng cách mở mấy con ốc đầu M8.

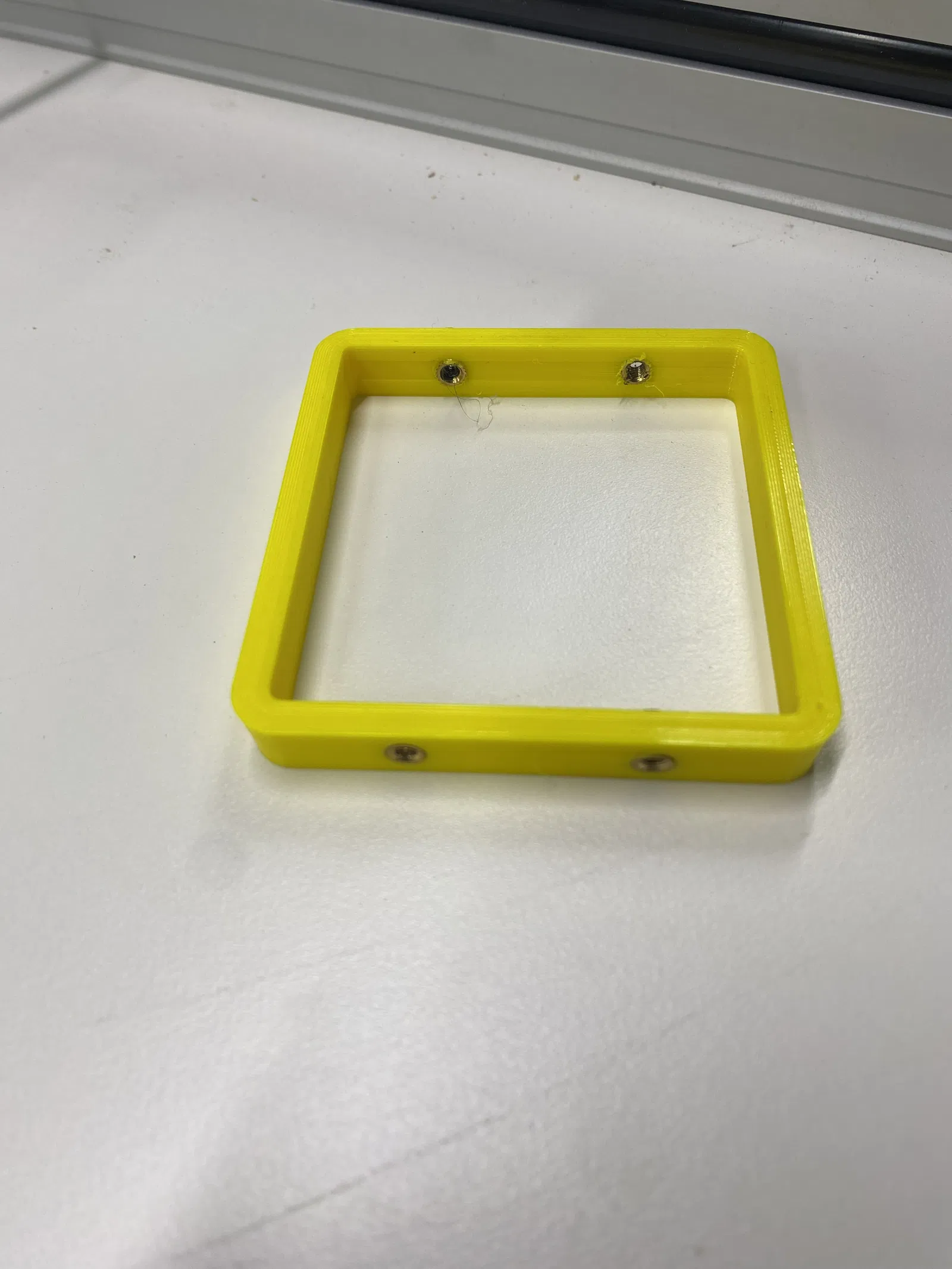

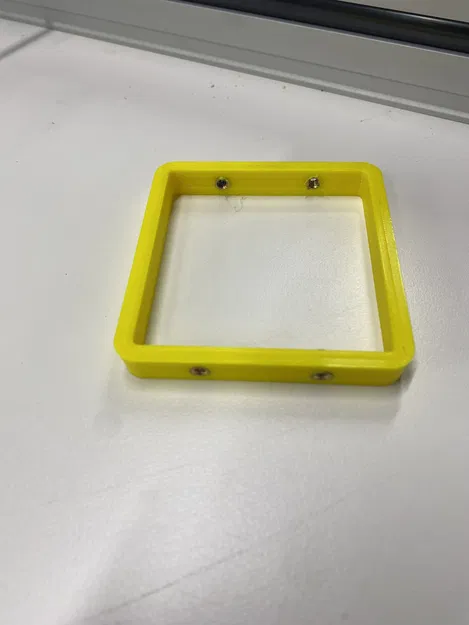

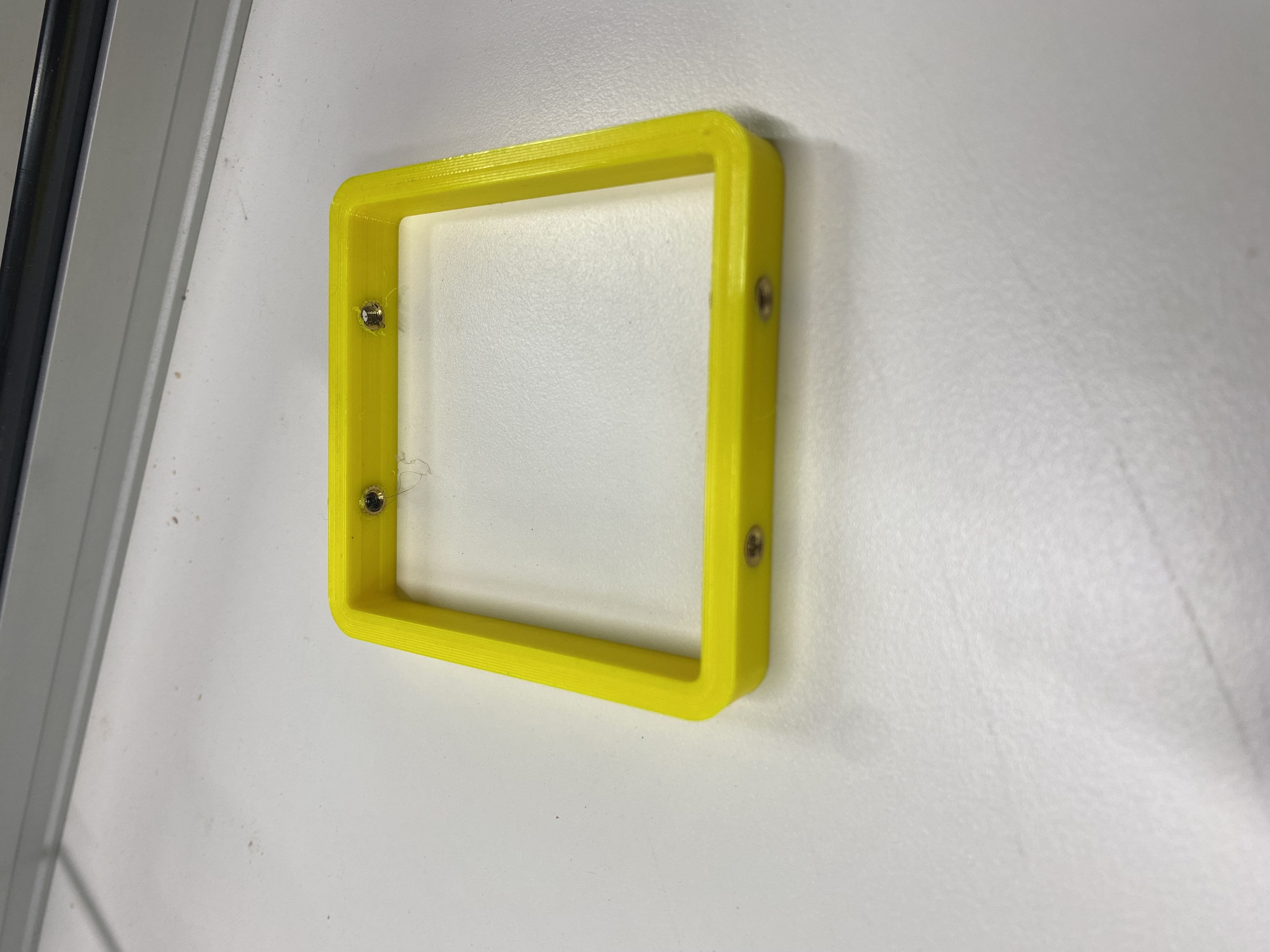

Cái "dưỡng khoan" này cần phải gắn thêm insert ren nhiệt M3 vào mấy cái đế gắn USB chính luôn. Cái dưỡng khoan này gắn vừa khít vô hộc đồ y như cái đế gắn USB vậy, nhưng nó cho phép bạn dùng cây đinh đóng bình nóng (cầm bằng kềm) đẩy xuyên qua insert để bạn chuyển tâm lỗ khoan ra mặt ngoài của hộc đồ rồi dùng mũi khoan để khoét rộng ra. In cái đế gắn USB úp mặt xuống nha, tui thì dùng mặt kính cho nó láng mịn, còn mấy bạn thích mặt nhám cũng được.

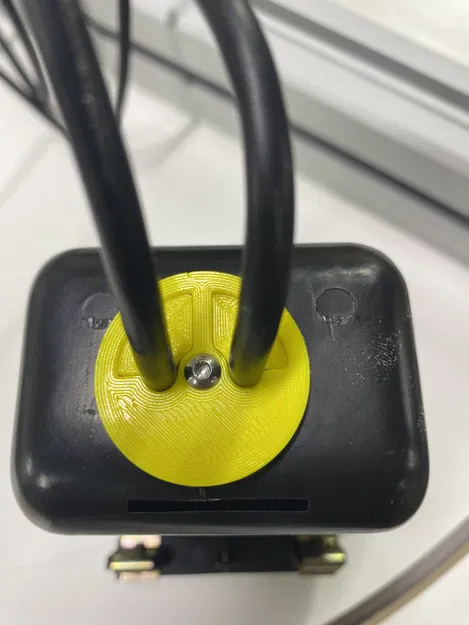

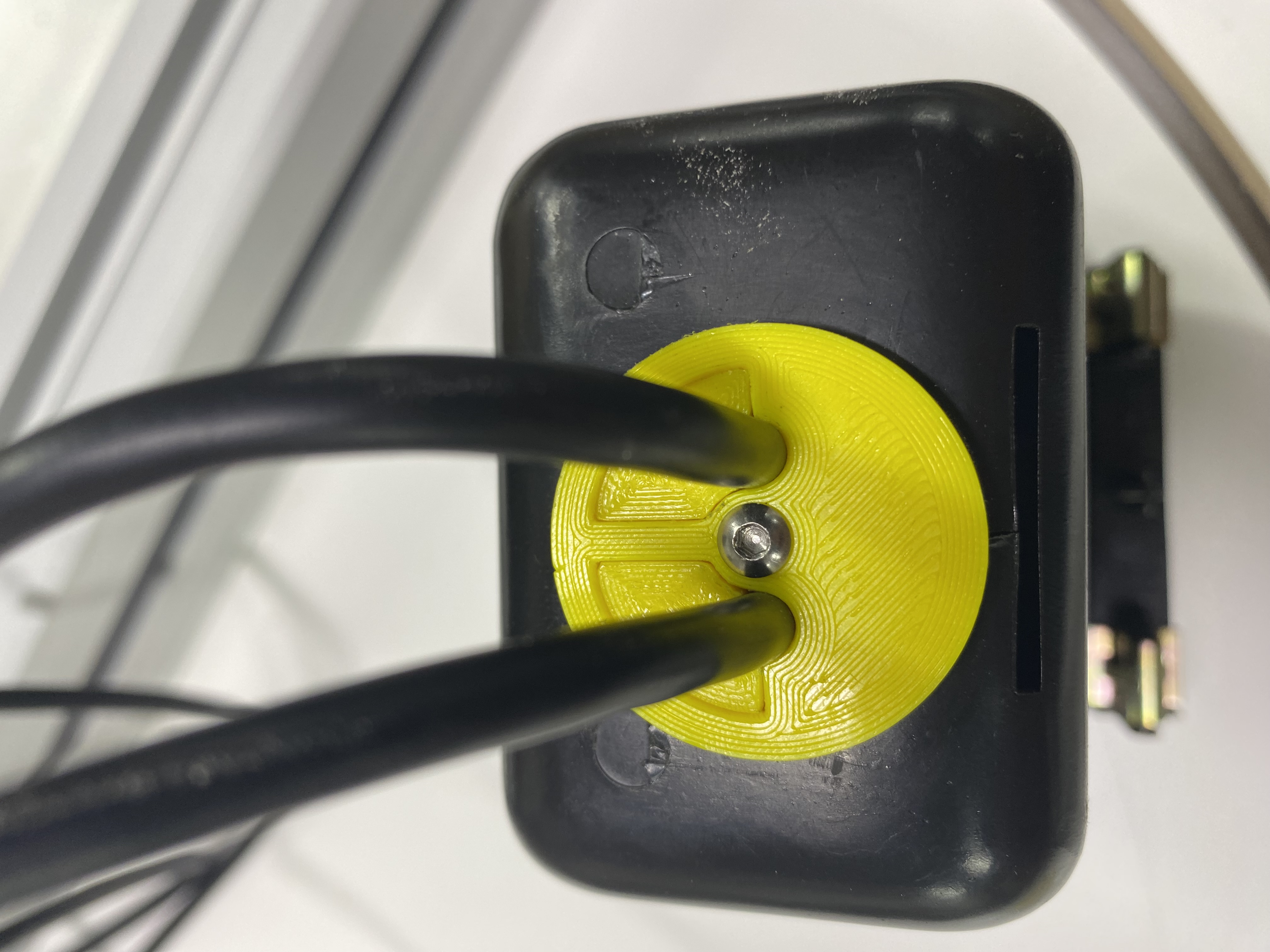

Đáy hộc đồ được khoan bằng mũi khoan forstner 1 inch. Hai cái bộ phận chống giãn cáp được lắp với phần đai ốc ở mặt trong hộc đồ, mấy cái dây cáp cứ để lỏng bên trong. Kéo cáp ra cho đến khi đế gắn USB ở đúng vị trí rồi bắt 4 con ốc xuyên qua hai bên. Sau đó đừng có siết quá chặt nha, hoặc là nhét lỏng lại một chút vào trong hộc đồ rồi siết ốc trung tâm của bộ phận chống giãn cáp để cố định lại.

Lỗ bên trái là để đựng bút chì/bút bi.

Có kèm file STEP để bạn tự do chỉnh sửa theo ý thích.
