Sled Cho Kẹp Máy Khoan Harbor Freight
Cần cắt rãnh phẳng trên máy khoan bàn nhưng không có sled XY? Tự làm ngay cái sled dovetail cho kẹp máy khoan Harbor Freight bằng Fusion 360. In bằng PLA, dung sai 0.2, ghép khít không cần sửa. Mạnh mẽ cho xưởng, cẩn thận khi siết ốc.
Mô tả

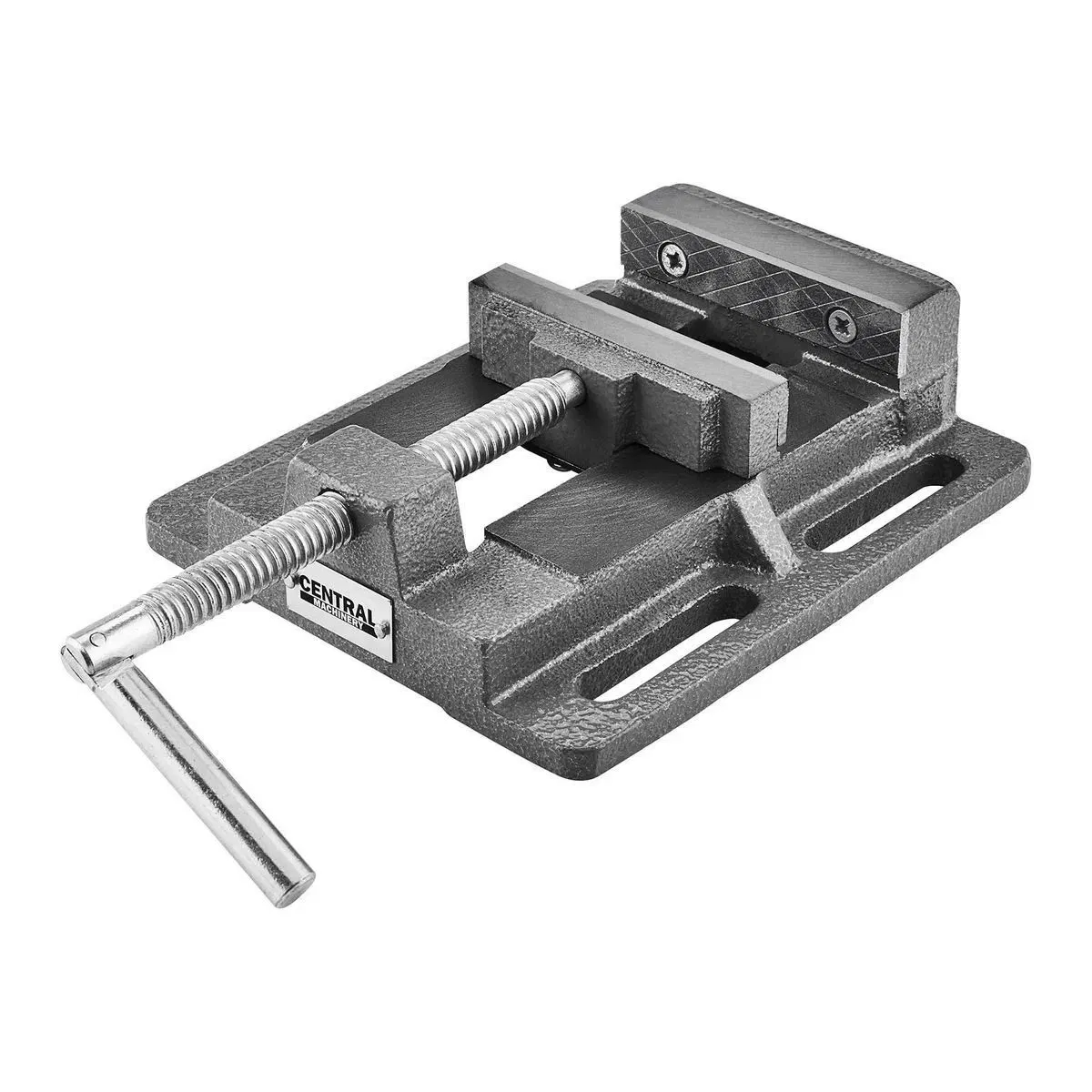

Tui cần cắt một rãnh phẳng bằng end mill trên máy khoan bàn của tui, nhưng mà tui không có cái sled XY nào đàng hoàng hết và cũng không muốn mua hay đợi nó ship về, nên tui làm cái này liền trong Fusion.

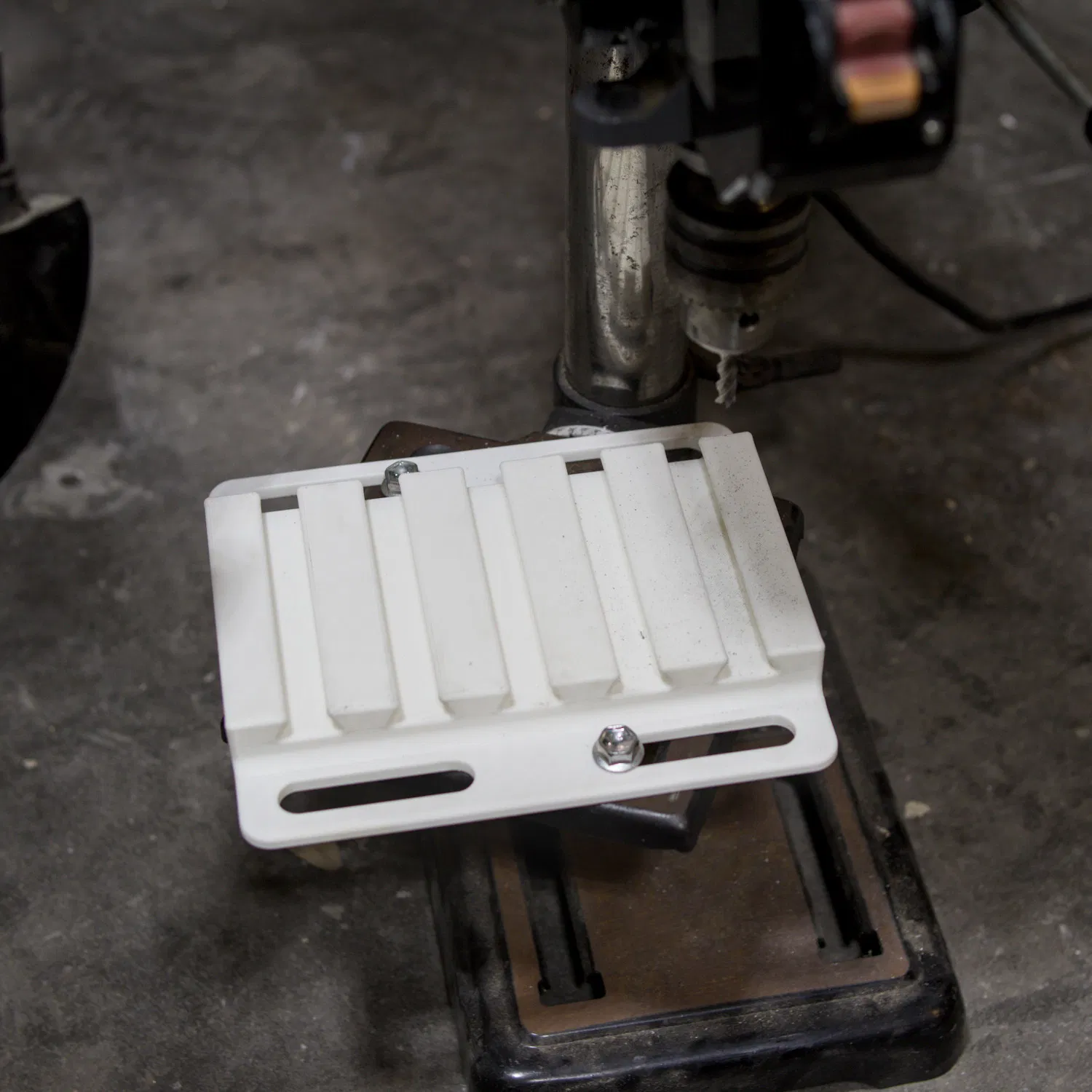

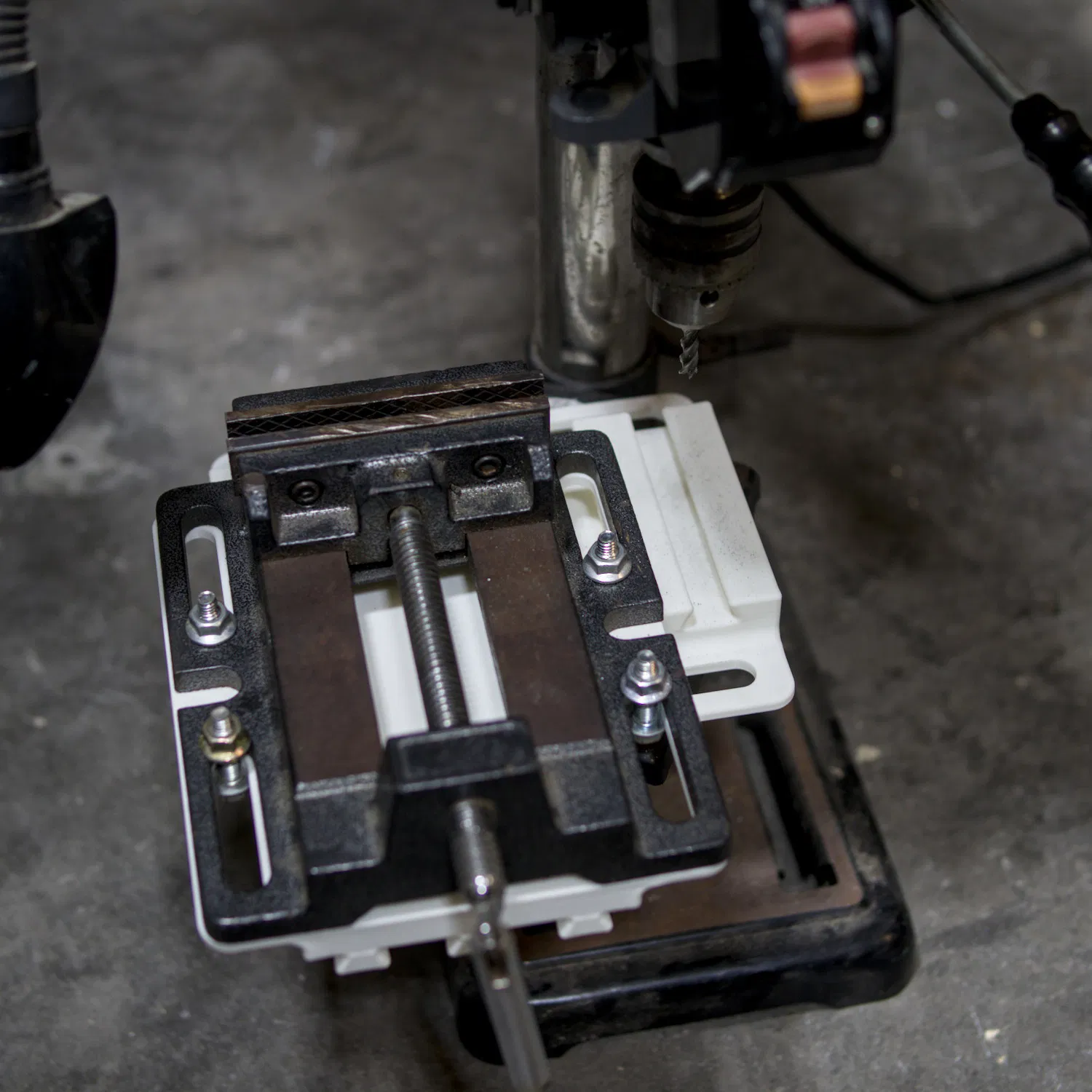

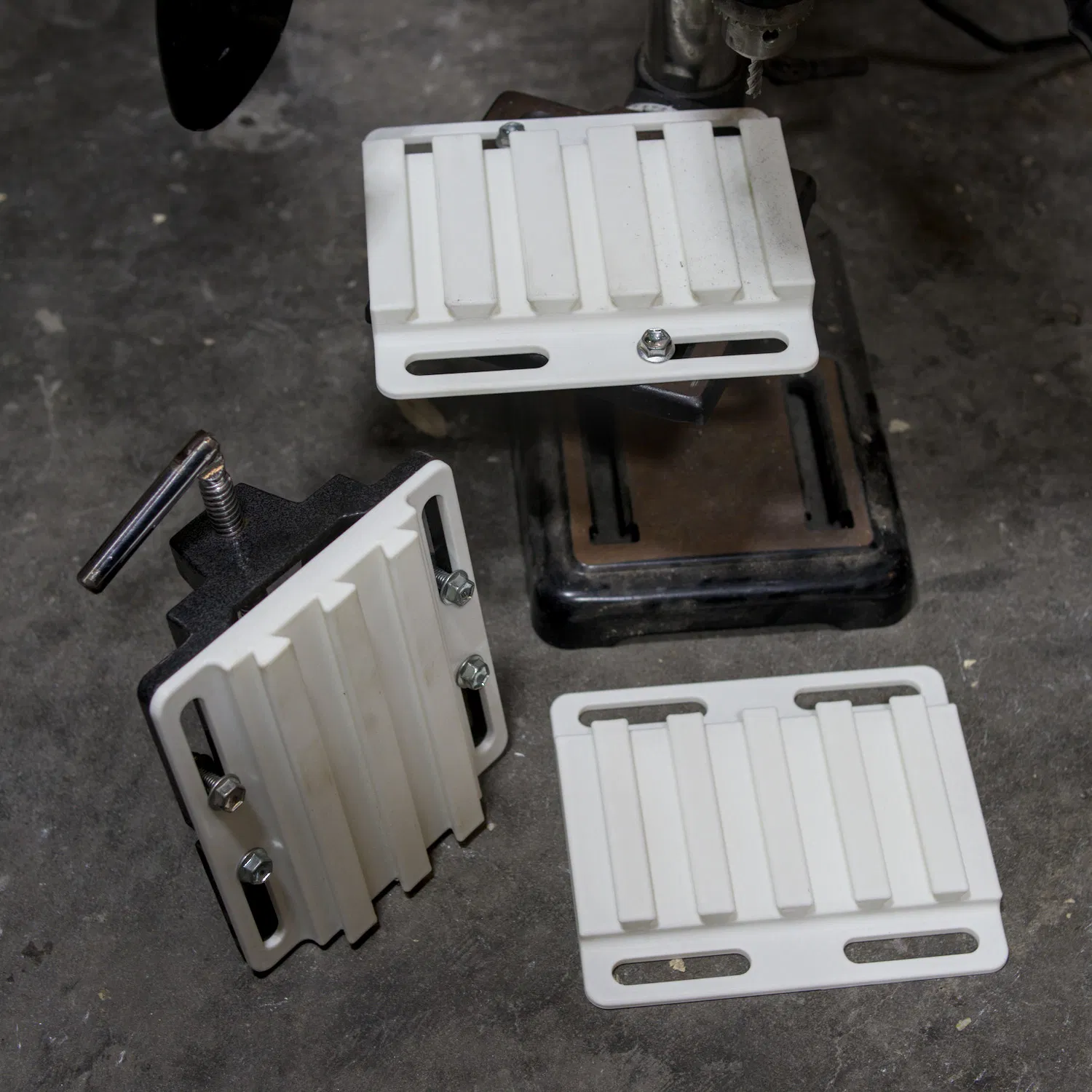

Cái "Bottom" là cái tui bắt vít xuống máy khoan còn cái "Top" là cái tui bắt vít vô cái vice. Tui có làm hai phiên bản cho cái "Top" - một cái có dovetail chạy dọc và một cái chạy ngang.
Tui đã mô hình hoá dung sai 0.2 trên dovetail của mấy cái "Top". Trên máy in của tui thì mấy cái "Top" và "Bottom" ghép lại hoàn hảo mà không cần chỉnh sửa gì hết.
In bằng PLA:
-
Nozzle 0.4mm
-
Độ dày lớp 0.2mm
-
15% gyroid infill
-
4 vách
-
3 lớp trên/dưới
Nó đủ cứng cáp cho công việc trong xưởng của tui, nhưng mà có thể không phù hợp cho mấy việc nặng hơn đâu. Vặn mấy con ốc cẩn thận nha.
