Giá đỡ bộ mũi tua vít điện mini cho Pegboard

Ý tưởng thiết kế

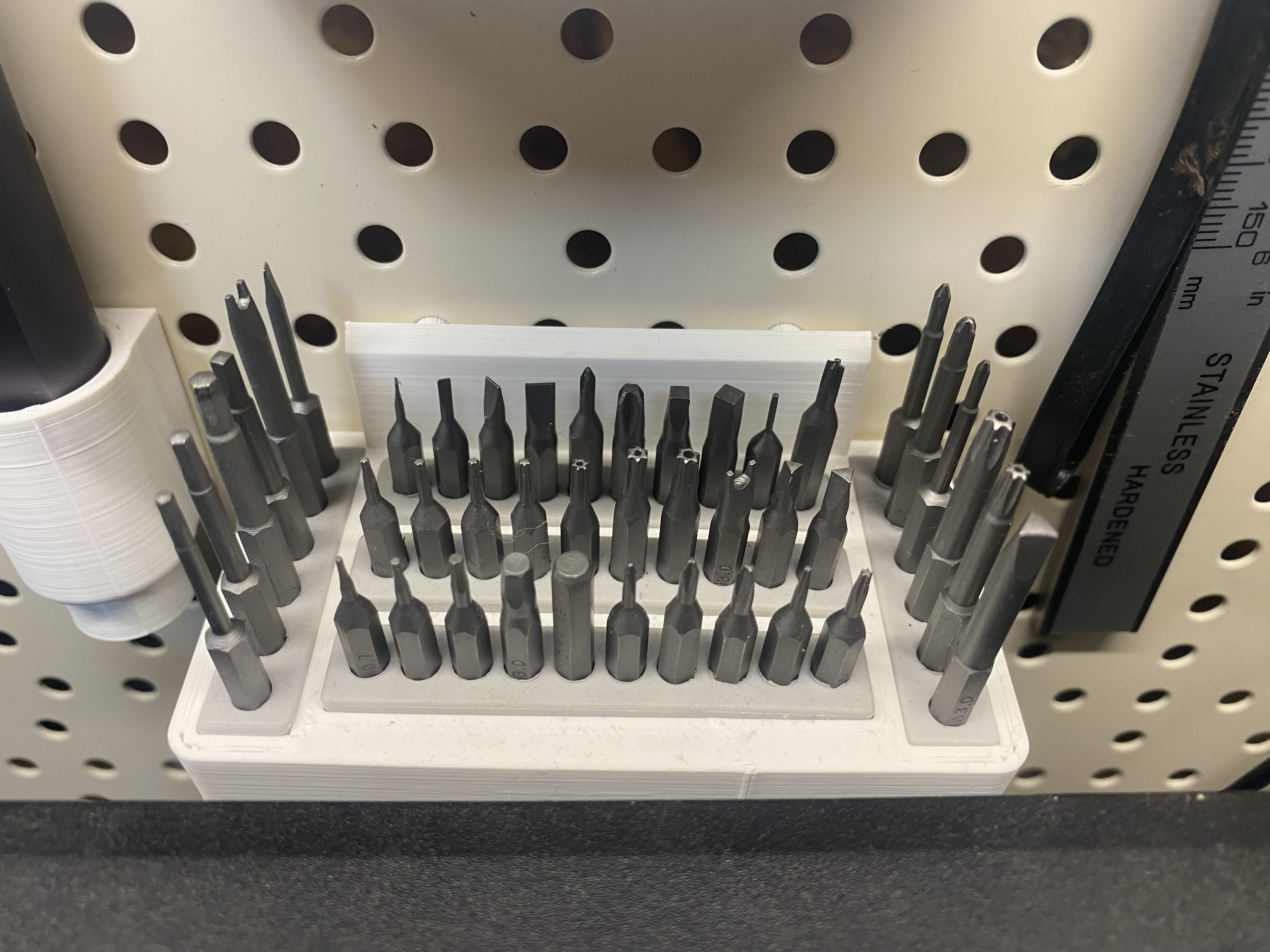

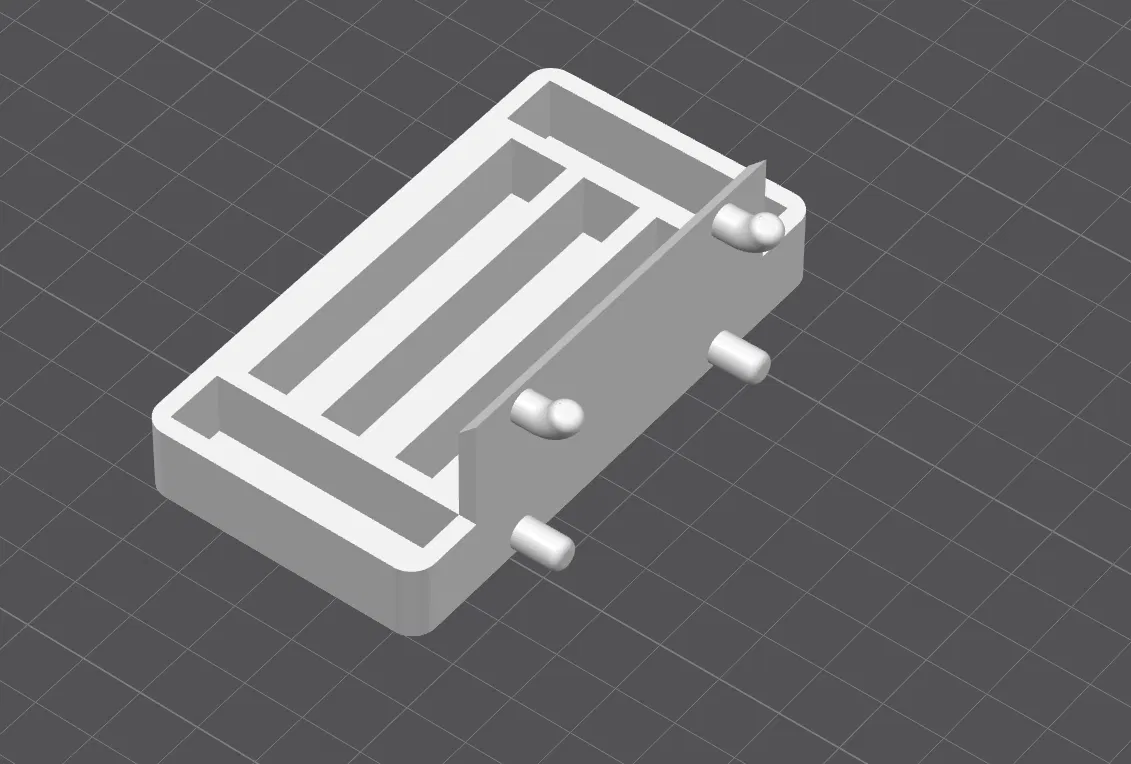

Cái holder này được thiết kế cho bộ tua vít điện Qotolite để sắp xếp và trưng bày gọn gàng bộ mũi tua vít điện mini trên bảng pegboard. Cách bố trí có cấu trúc của nó cho phép dễ dàng truy cập và nhận dạng các mũi tua vít. Ví dụ bộ tua vít:

https://www.ebay.co.uk/itm/317034330271

Mục đích

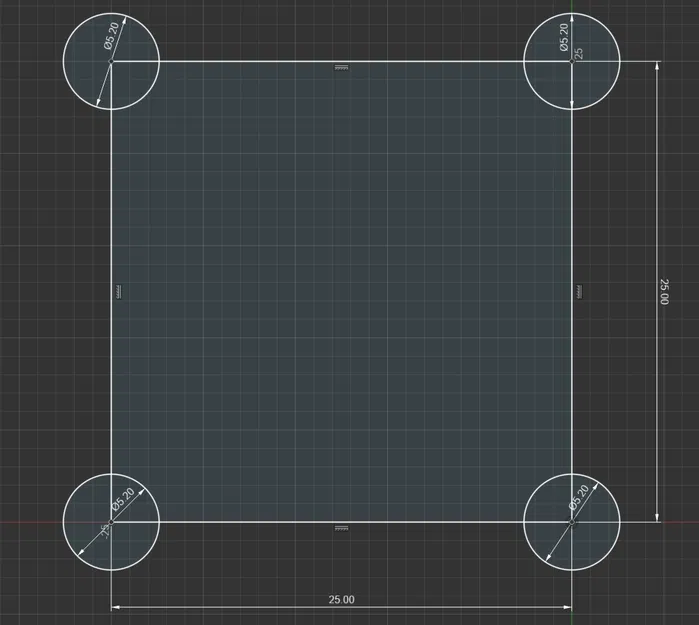

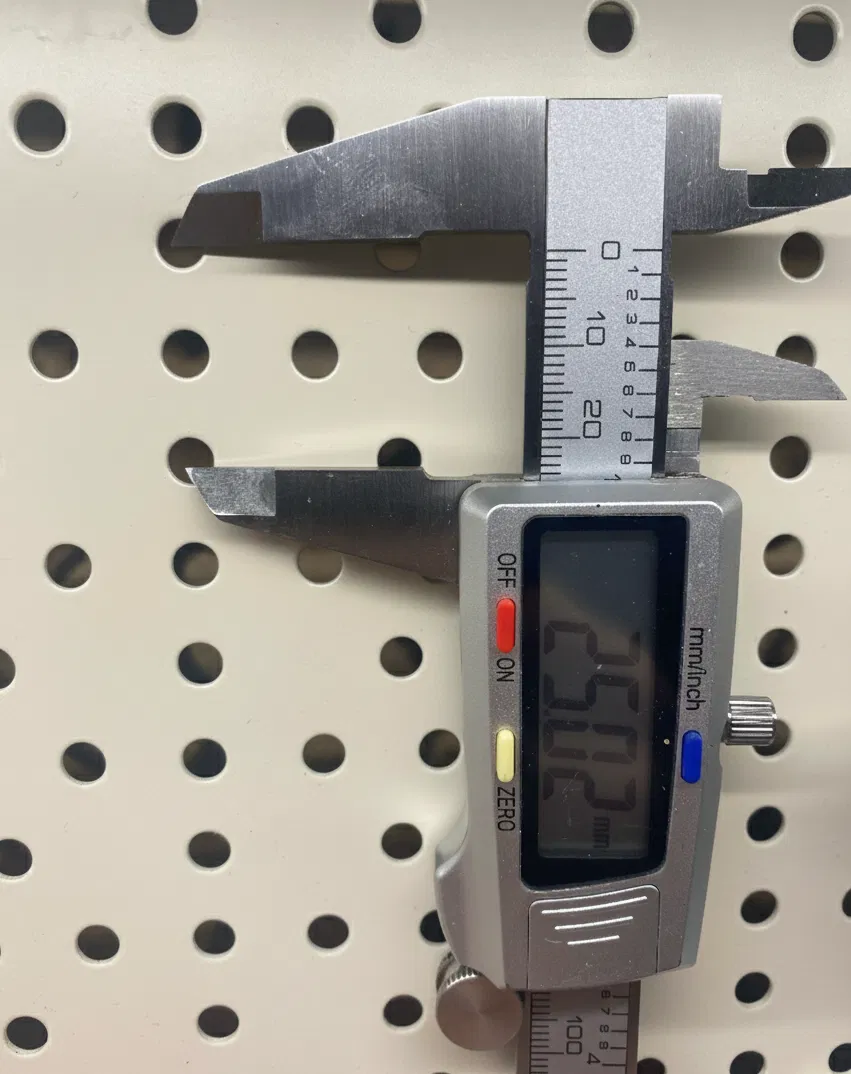

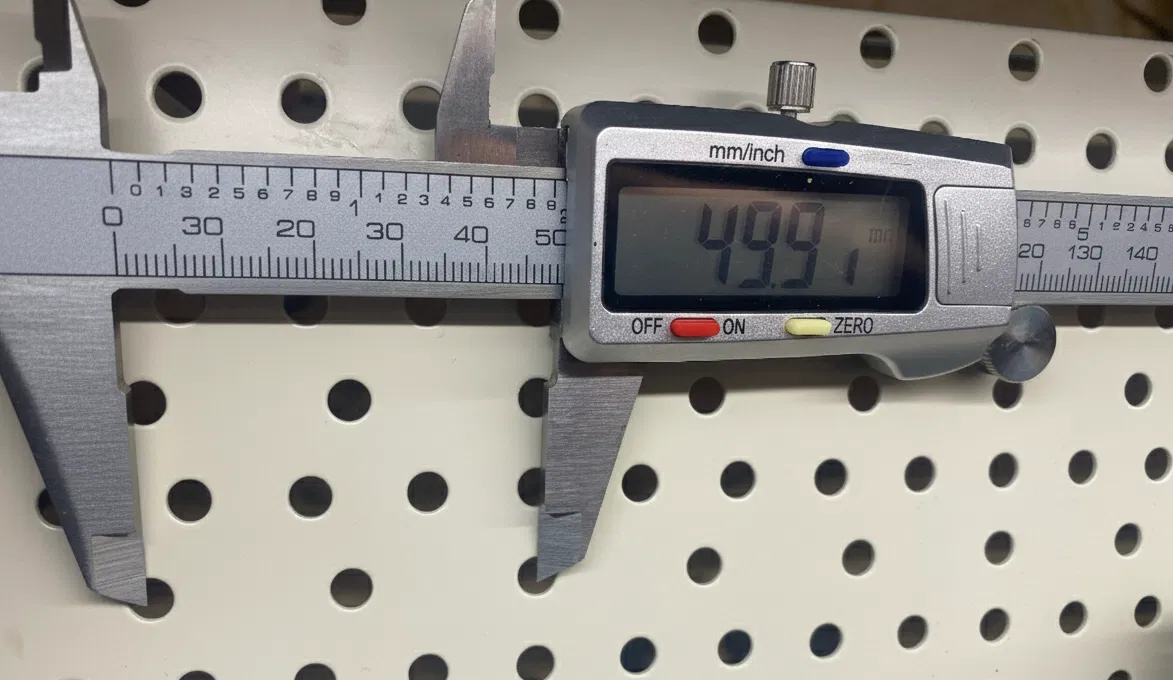

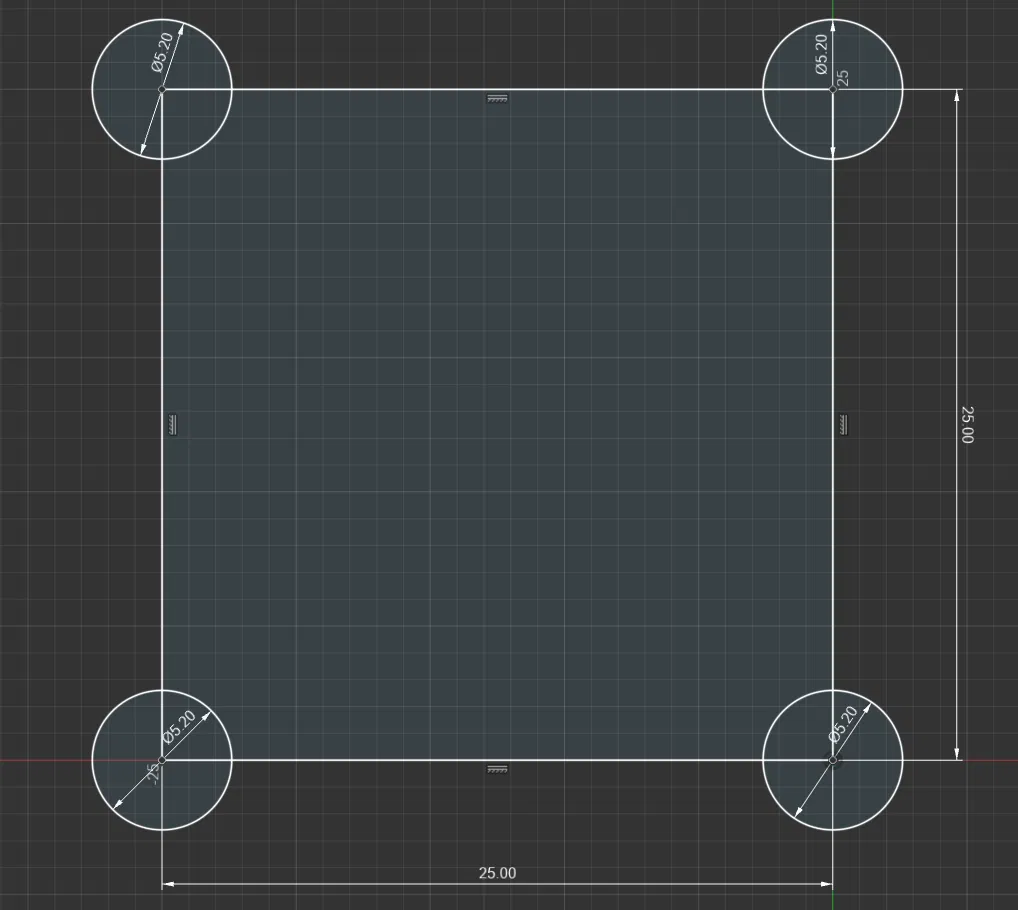

Tôi có một bảng Pegboard tự chế tùy chỉnh cho bàn làm việc của mình và các lỗ trên bảng có các lỗ không đồng đều trên toàn bộ bức tường. Khi đo, tôi thấy rằng khoảng cách gần nhất tôi có thể đạt được là một số lỗ cách nhau 25mm nếu đo từ tâm lỗ. Tôi đã làm một loạt các holder khác nhau cho các dụng cụ mà tôi có. Tất cả các holder được tải lên đều được làm cho các lỗ chỉ phù hợp với các bảng có kích thước lỗ ít nhất 5.2mm và cách nhau 25mm từ tâm của mỗi lỗ.

Gợi ý in

Để có độ bền tốt nhất, hãy in bằng PETG. Cần có supports cho phần thân chính.

Hướng dẫn lắp ráp

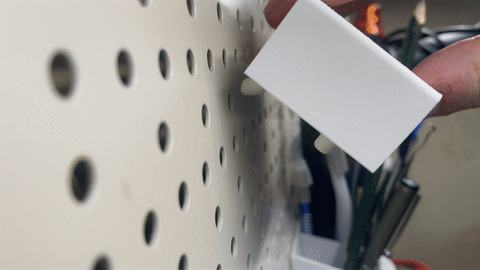

Tháo supports ra và bảng pegboard có thể được gắn vào các khe cắm.
