Bộ chuyển đổi CoreXY KP Core V2 cho máy in KP3S

Trước hết, cảm ơn Rolohaun vì đã thiết kế nguyên mẫu simplecore mà KP Core V2 dựa vào.

BỎ QUA CÁC TẬP TIN STEP TRONG PHẦN TÀI LIỆU MÔ HÌNH, SỬ DỤNG CAD ĐỂ THAM KHẢO CÁC PHẦN CẦN IN.

CAD này hiện đang trong quá trình hoàn thiện nhưng vẫn hoàn toàn có thể sử dụng. Đây là liên kết đến CAD trực tuyến được cập nhật với tất cả các thay đổi mới nhất: https://cad.onshape.com/documents/83740fe21302ed65470da12b/w/abee4852ea54ed98cd79d2f0/e/f532c3e45053bf849d9eb5aa?renderMode=0&uiState=64d1f22c1cdd0d1f4c8420dd

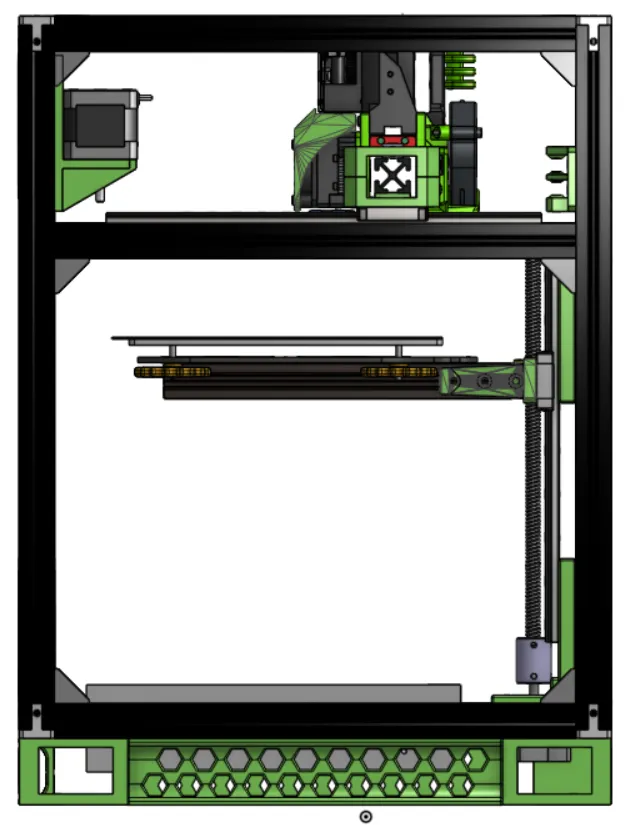

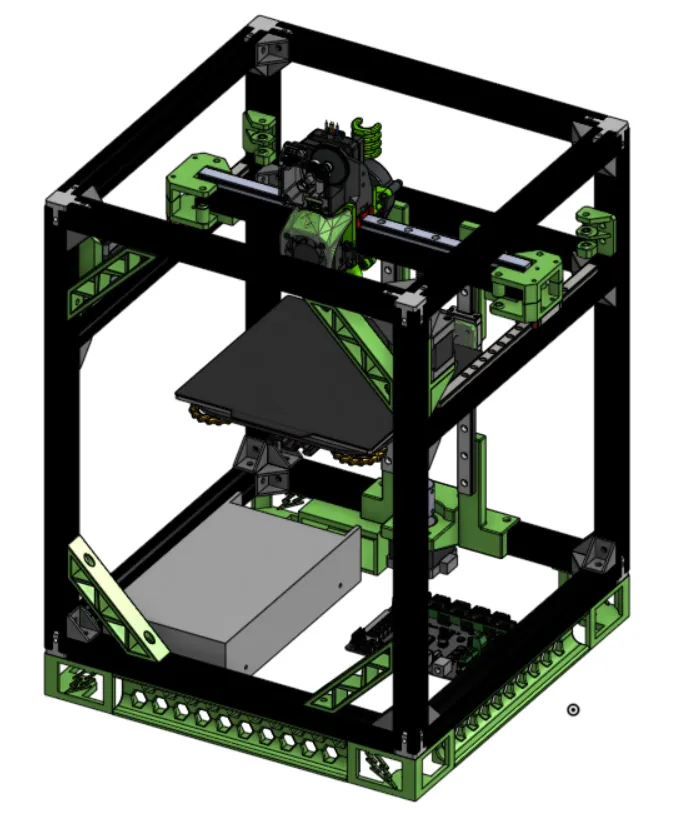

Đây là KP Core 180 V2. Nó là một chuyển đổi CoreXY đơn giản, rẻ tiền, nhanh chóng và có thể bọc kín cho dòng máy in Kingroon KP3S. Nó cũng có thể hoạt động như một bản dựng scratch nhưng được tối ưu hóa để làm việc với các bộ phận KP3S. Nếu bạn cần giúp đỡ với việc xây dựng, hãy tham gia máy chủ discord của Kingroon (https://discord.gg/ryeTUUuXmN) và tôi sẽ rất vui lòng giúp bạn.

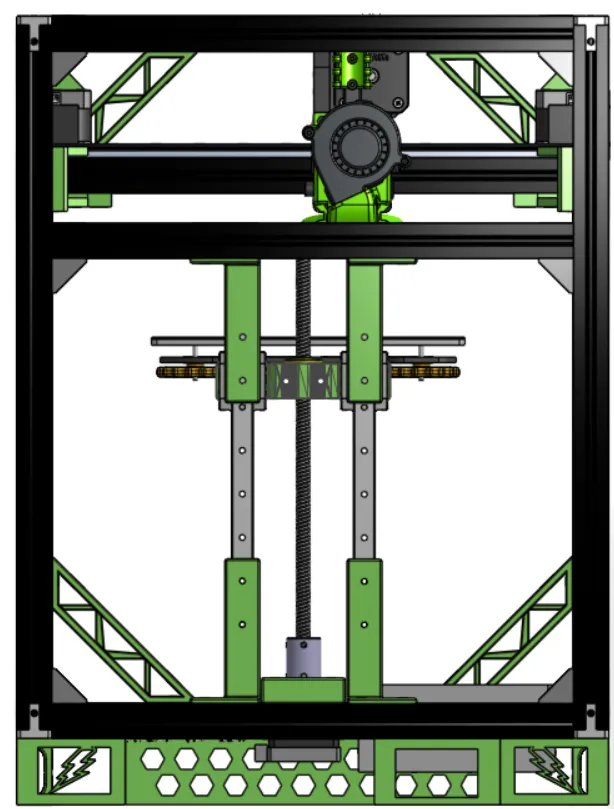

Máy in này dựa trên máy in SimpleCore Legacy của Rolohaun nhưng tôi đã thu nhỏ khung lại để phù hợp với thể tích xây dựng 180mm. Tôi cũng đã loại bỏ hệ thống trục vít và ray trục z ba lần để thay thế bằng một bàn cantilevered nhỏ hơn và rẻ hơn giống như Kingroon KLP1. Mặc dù nó là cantilevered, bàn KP3S khá nhẹ và không ảnh hưởng đến chất lượng in chút nào. Tập tin STEP mà tôi đã tải lên bao gồm mọi thứ ngoại trừ giá đỡ bàn cantilevered mà tôi đang làm việc và sẽ được phát hành sớm. Nếu bạn vẫn muốn sử dụng giá đỡ bàn trục z ba lần, hãy xem thiết kế CAD gốc của Mitsubishi tại đây https://www.printables.com/model/492787-simplecore-180mm-very-messy-and-bad-cad

Cảm ơn Mitsubishi đã cung cấp tập tin STEP.

KP Core V2 sử dụng đầu công cụ EVA 2.4 nhưng bạn có thể dễ dàng nâng cấp lên EVA 3 nếu bạn muốn. Tôi chỉ sử dụng EVA 2.4 vì nó tương thích với đầu đùn Titan.

KP Core V2 rất dễ dàng để lắp ráp và sẽ yêu cầu ít hơn 80 USD cho các linh kiện bổ sung nếu bạn sử dụng các linh kiện từ KP3S của mình để xây dựng cái này. Tôi sẽ bao gồm một danh sách BOM (với liên kết Aliexpress) cho những người muốn mua các linh kiện bổ sung cần thiết cho cái này và chiều dài khung. Nó sử dụng một loạt các bộ cố định, vì vậy hãy sử dụng bất cứ thứ gì bạn có sẵn.

BOM:

12x 300mm 2020 extrusion
https://www.aliexpress.com/item/1005001598712011.html

4x 450mm 2020 extrusion
https://www.aliexpress.com/item/1005001598712011.html

10x F695 bearing (cái tôi liên kết hoạt động) https://www.aliexpress.com/item/33001186278.html

8x 3 way corner connector
https://www.aliexpress.com/item/1005005167882618.html

40x corner bracket
https://www.aliexpress.com/item/1005004046737959.html

4 mét dây GT2 6mm
https://www.aliexpress.com/item/902692789.html

1x MGN12H 250mm rail tuyến tính cho X
https://www.aliexpress.com/item/1000007480470.html

2x MGN9H 250mm rail tuyến tính cho Y
https://www.aliexpress.com/item/1000007480470.html

Wago connectors
https://www.aliexpress.com/item/1005005460033283.html

Dây kéo dài cho động cơ bước
https://www.aliexpress.com/item/1005004743149932.html

M3 & M4 T nuts
https://www.aliexpress.com/item/1005003319627257.html

Tùy chọn:

Quạt làm mát linh kiện bổ sung 120mm (gắn bên)
https://www.aliexpress.com/item/32552473578.html

Quạt 40x20mm cho làm mát điện tử phía dưới
https://www.aliexpress.com/item/4001080434013.html

Bộ chuyển đổi Buck (cho quạt điện tử phía dưới bổ sung)
https://www.aliexpress.com/item/1005004850634227.html

Lựa chọn của bạn về hotend và extruder. Tôi đang sử dụng một hotend clone Bambu với một extruder titan.

Các bộ phận in có thể được tìm thấy trong CAD, (Tất cả đều có màu xanh). Chúng nên được in với 3 đường viền (đối với vòi phun 0.4mm, sử dụng 2 cho vòi phun 0.6mm, sử dụng nhiều đường viền hơn để tăng cường độ bền nếu bạn chọn). Chúng nên được in bằng ABS hoặc ASA. Bạn có thể thử sử dụng PLA hoặc PETG nếu bạn không có kế hoạch bao kín máy, nhưng các bộ phận sẽ chịu nhiệt, chẳng hạn như giá đỡ động cơ và vỏ hotend, nên được in bằng ít nhất là PETG.

Bạn có thể in bất kỳ bộ phận đầu công cụ nào bạn thích để phù hợp với nhu cầu của bạn. Chúng có thể có trên cả trang web EVA 2.4 hoặc EVA 3. Hãy lưu ý rằng EVA 3 sử dụng chèn nhiệt và EVA 2.4 sử dụng đai ốc bị kẹt.

Các linh kiện điện tử có thể được gắn theo cách bạn muốn, tôi đã gắn chúng ở dưới cùng.
