Máy đánh chữ Index - AEG Mignon

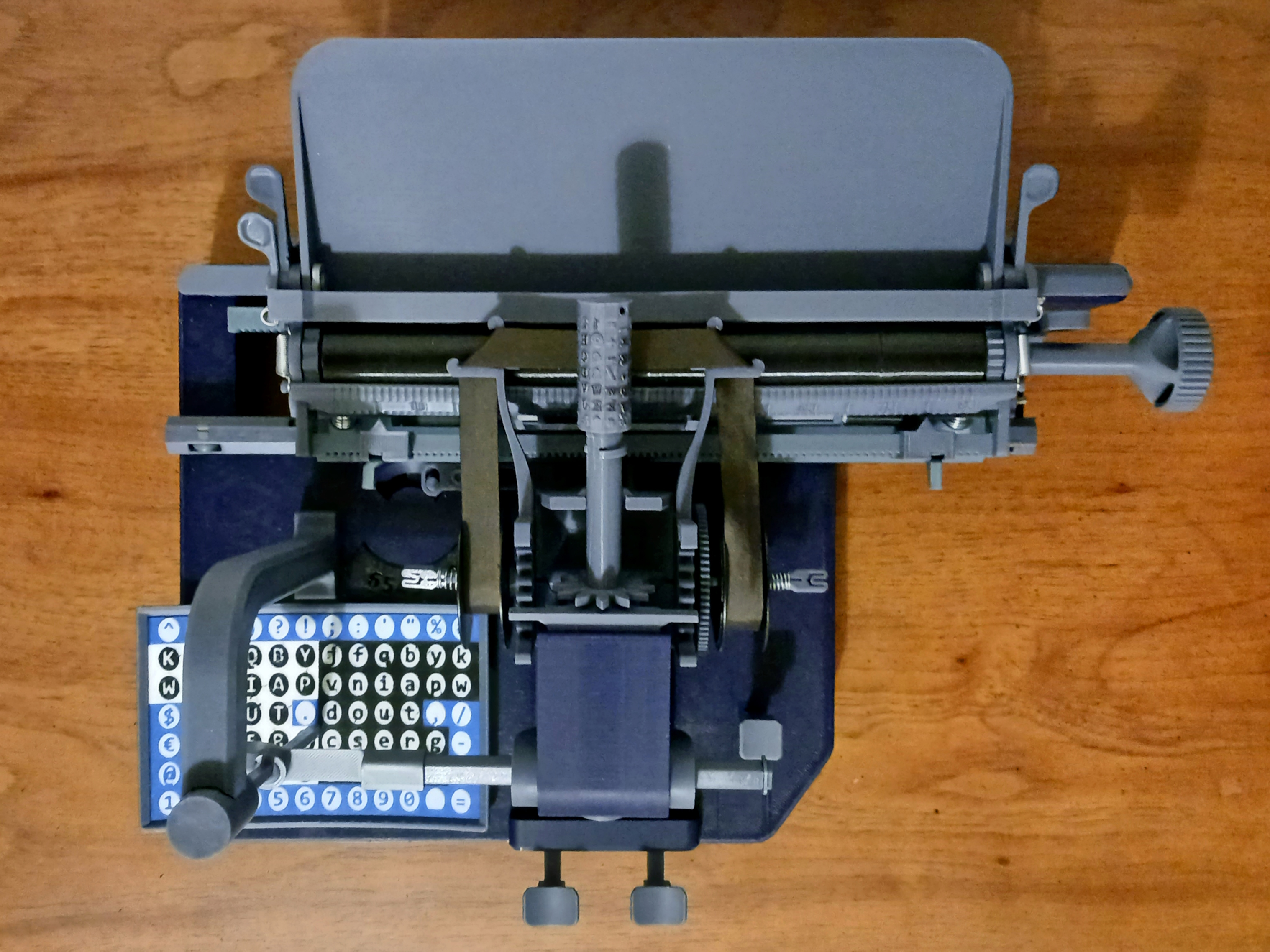

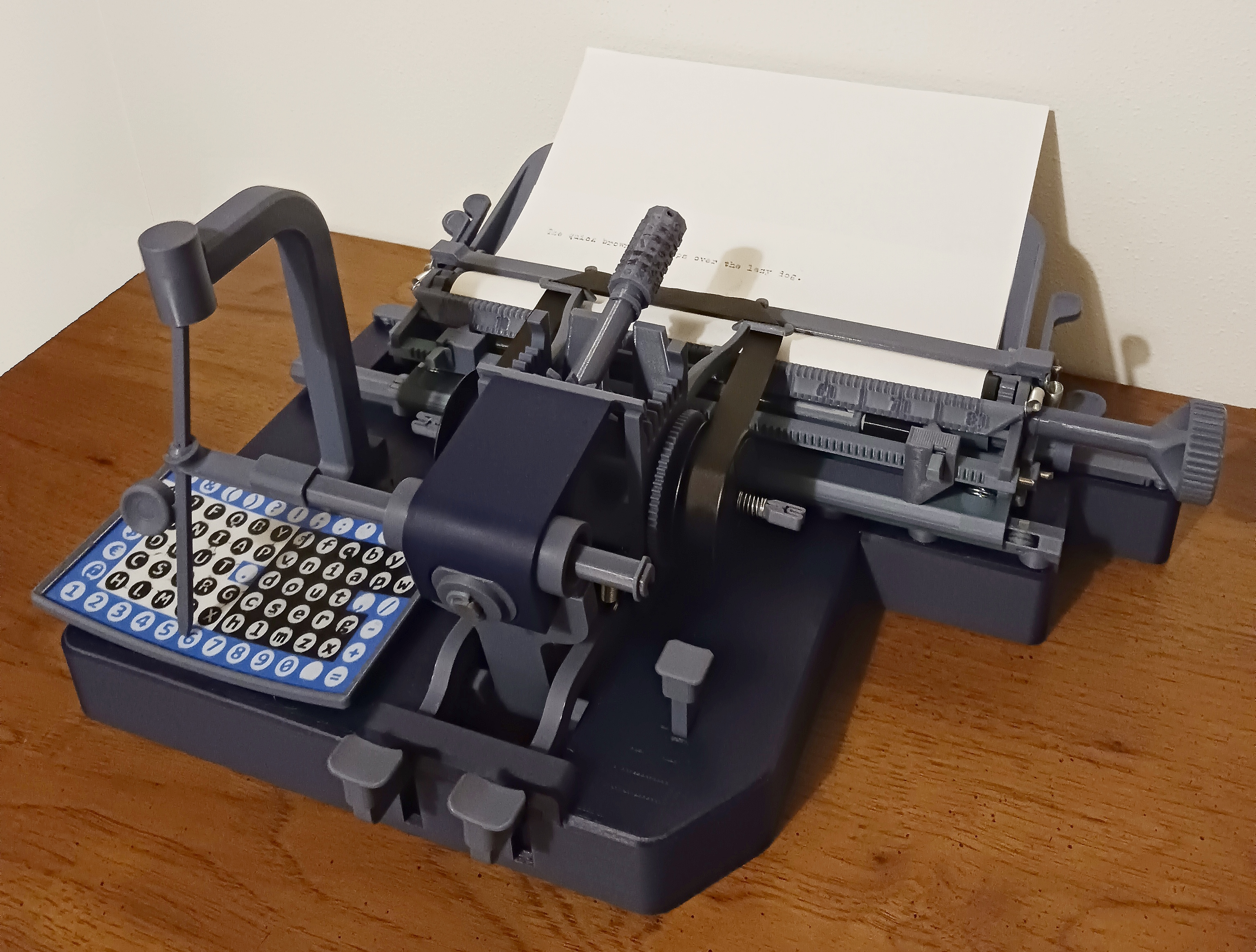

Dự án này dựa trên chiếc máy đánh chữ AEG Mignon Model 4. Mẫu Mignon đầu tiên được thiết kế vào khoảng năm 1901-1903 bởi công ty AEG của Đức, và các phiên bản sau đó đã trở nên phổ biến ở Châu Âu như một giải pháp thay thế hợp lý cho các máy đánh chữ có đầy đủ bàn phím. Chúng còn có tính năng độc đáo là có thể thay đổi bộ chữ. Trước sự cạnh tranh ngày càng tăng của các máy đánh chữ thông thường được sản xuất hàng loạt, và nguồn cung máy văn phòng đã qua sử dụng ngày càng nhiều, Mignon đã ngừng sản xuất vào năm 1932.

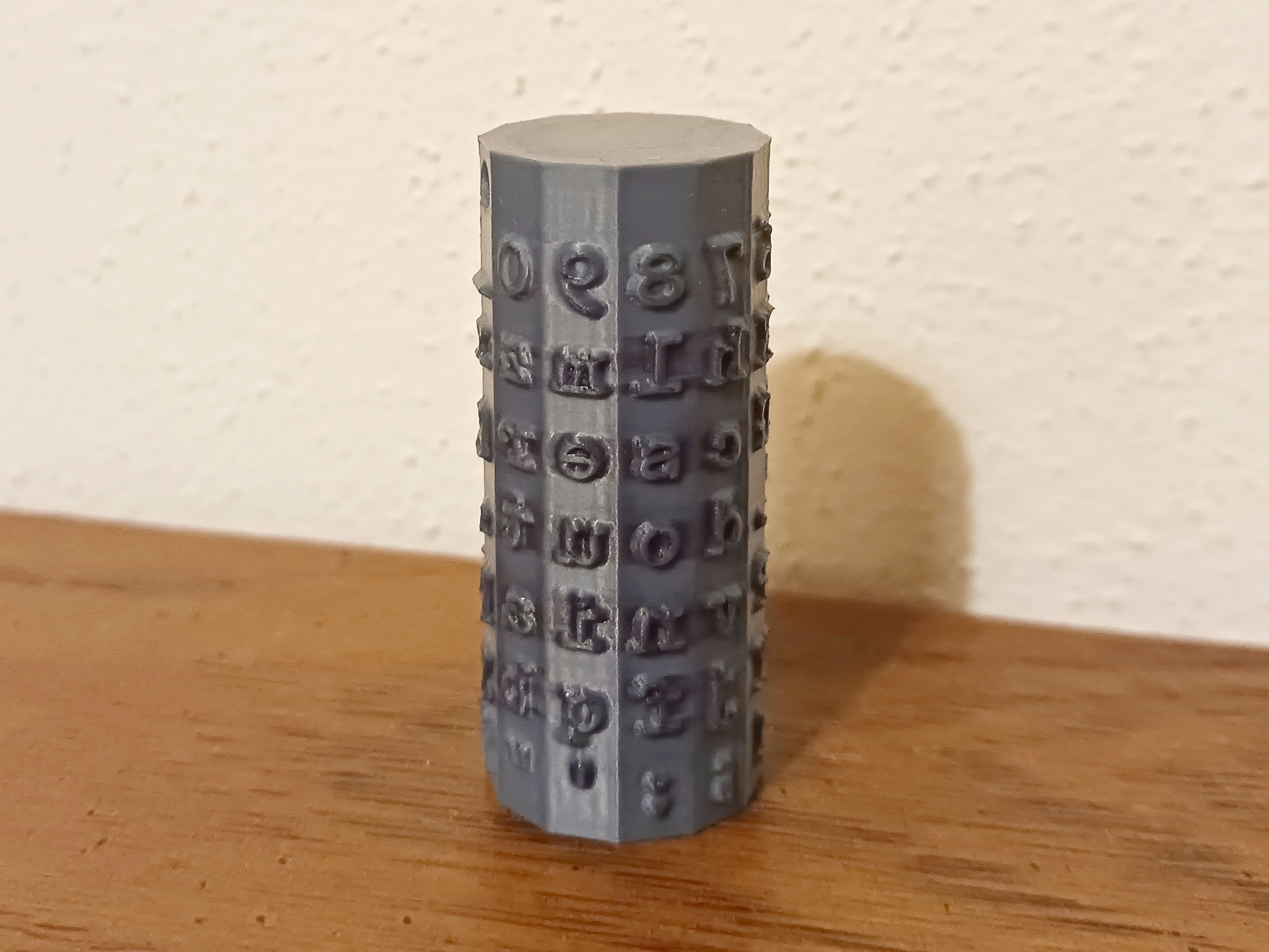

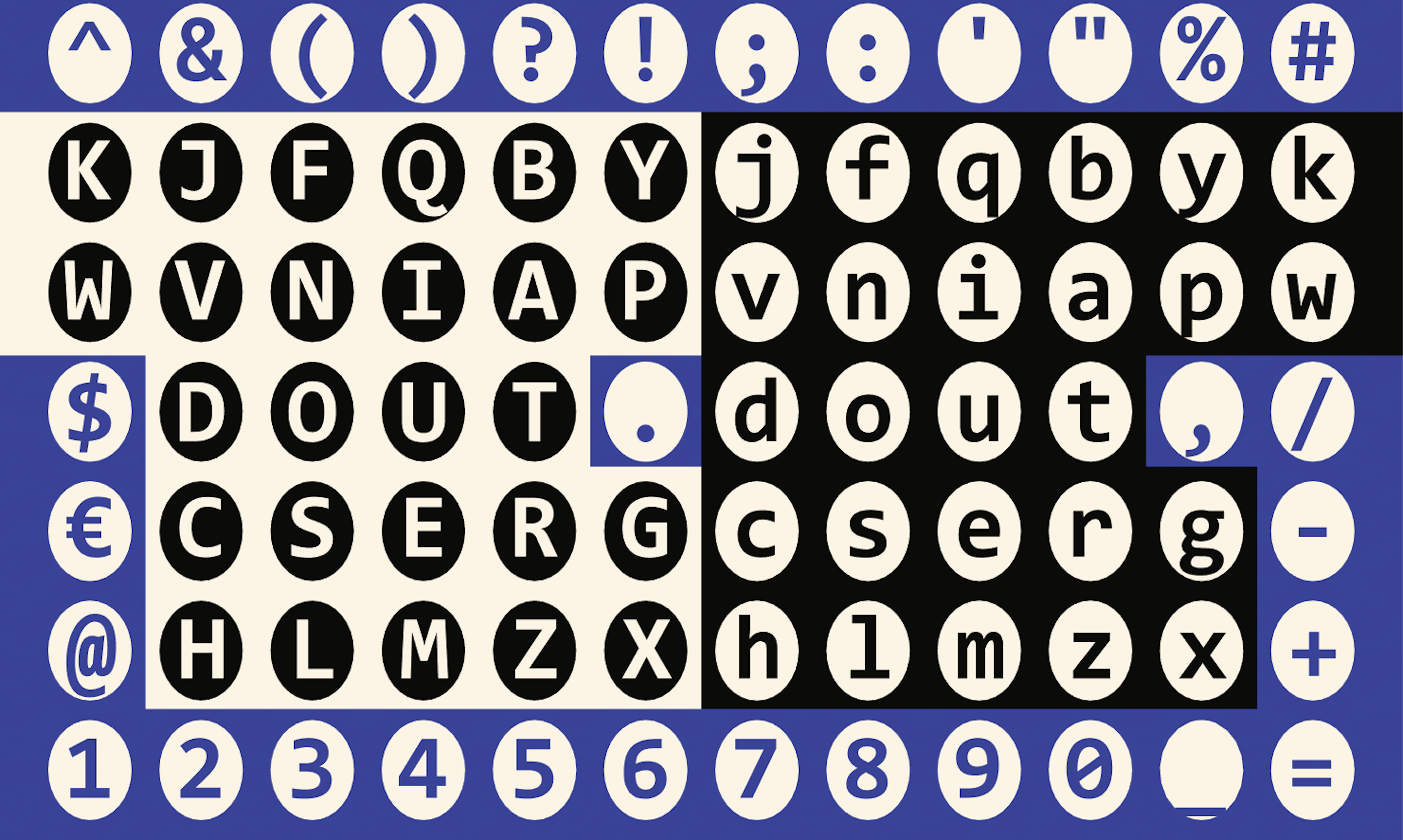

Loại máy này được gọi là máy đánh chữ "index". Một cây bút stylus được chỉ vào một ký tự trên bảng chỉ mục, điều này sẽ định hướng một bộ phận đánh chữ duy nhất sẽ gõ vào giấy khi nhấn cần gạt. Cảnh báo trước rằng đây là một cách đánh máy khá chậm. Mặc dù có thể đạt được 1 ký tự mỗi giây một cách dễ dàng, nhưng vượt quá 2 ký tự mỗi giây sẽ ngày càng khó khăn hơn.

Với nhiều tháng làm việc và nhiều lần chỉnh sửa, tôi đã cố gắng làm cho dự án này trở nên dễ tiếp cận nhất có thể. Không cần keo, tất cả các bộ phận đều có thể in mà không cần hỗ trợ*, và các khe hở nhỏ đã được thêm vào để hạn chế xử lý sau in. Hãy lưu ý các yêu cầu và đề xuất, tải xuống Hướng dẫn Phần cứng và In ấn trước khi tiến hành.

Tôi sẽ cố gắng hết sức để phản hồi các vấn đề và thiết kế lại các bộ phận nếu cần. Xin vui lòng chia sẻ sản phẩm của bạn!

Yêu cầu:

• Khổ in XYZ tối thiểu 250 x 210 x 220 mm

• Sợi TPU hoặc sợi linh hoạt khác (Tôi đã sử dụng TPU 95A, độ cứng thấp hơn một chút có thể hoạt động tốt hơn)

• Bộ lò xo nén và lò xo kéo nhỏ các loại (tìm kiếm bộ 200 cái)

• 4 đoạn dây cứng ~ 2.5 mm (lấy từ móc áo)

• Ruy băng máy đánh chữ đa năng ½”

• Máy in máy tính HOẶC máy in 3D đa vật liệu

Đề xuất:

• Khổ in XYZ 250 x 220 x 247 mm

• Đầu phun 0.2 mm HOẶC máy in resin

• Tua vít Torx T20 và T30

*Tấm đế nhỏ hơn có một cầu nối ~40 mm trên thành ngoài và có thể hưởng lợi từ hỗ trợ. Một vài bộ phận yêu cầu brims để bám dính tốt với bàn in.

Cập nhật 12/13/25: Tấm đỡ xe đẩy bên phải, Tấm đỡ xe đẩy bên trái, Cần gạt đánh máy, Cần gạt cách đã có các chốt giữ lò xo chắc chắn hơn.
