Bộ chuyển đổi bịt kín PG21 sang đầu nối cáp PG9

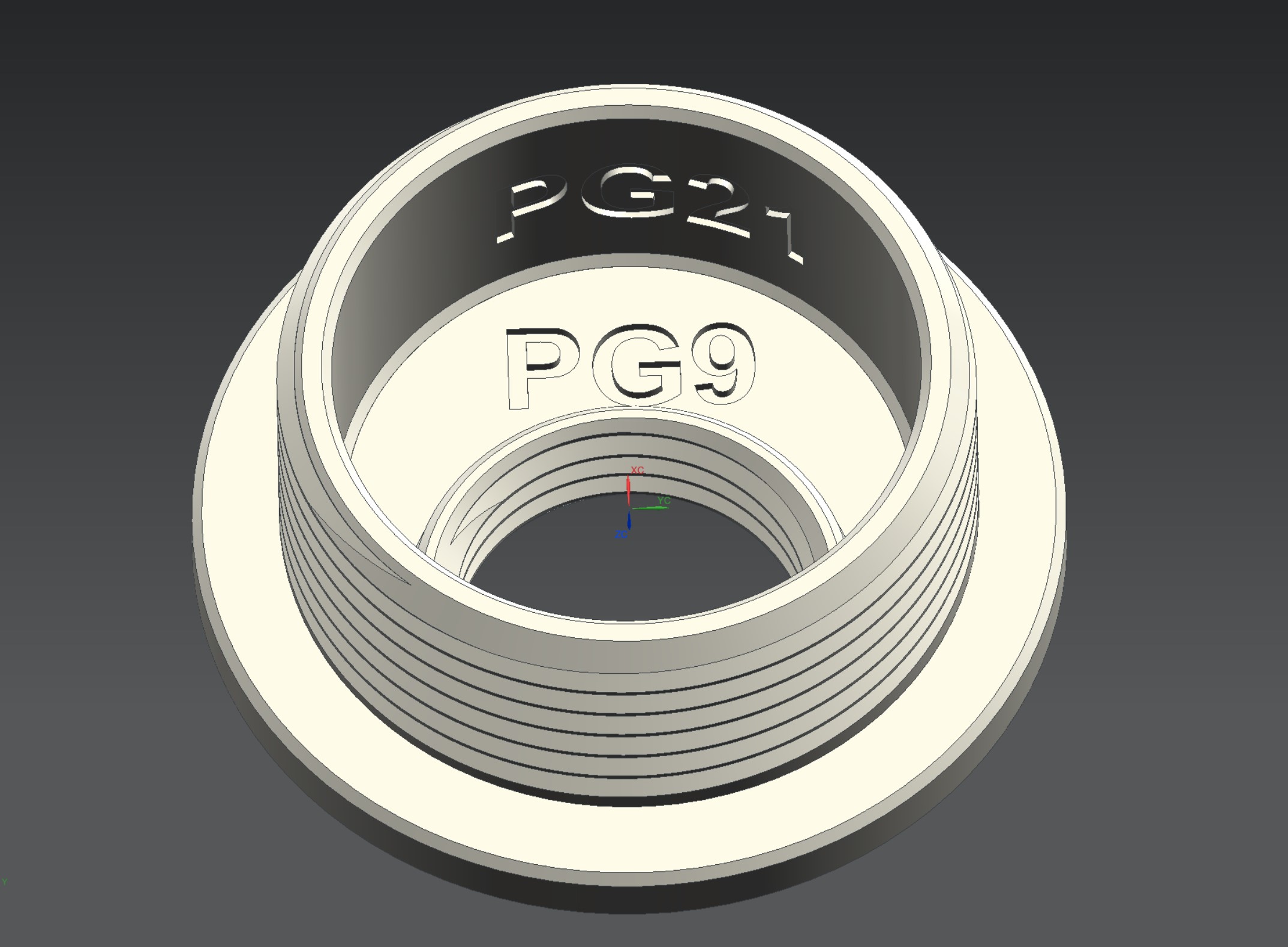

Bộ chuyển đổi bịt kín ren PG21 để đóng các lỗ PG21 chưa sử dụng trên vỏ. Bộ chuyển đổi cho đầu nối cáp PG9 x1 để luồn dây có đường kính nhỏ hơn. Các lỗ PG9 chưa sử dụng có thể được đóng bằng bộ bịt kín PG9 có ren PG9.

[1] Loại ren: Ren PG (PG21, PG9)

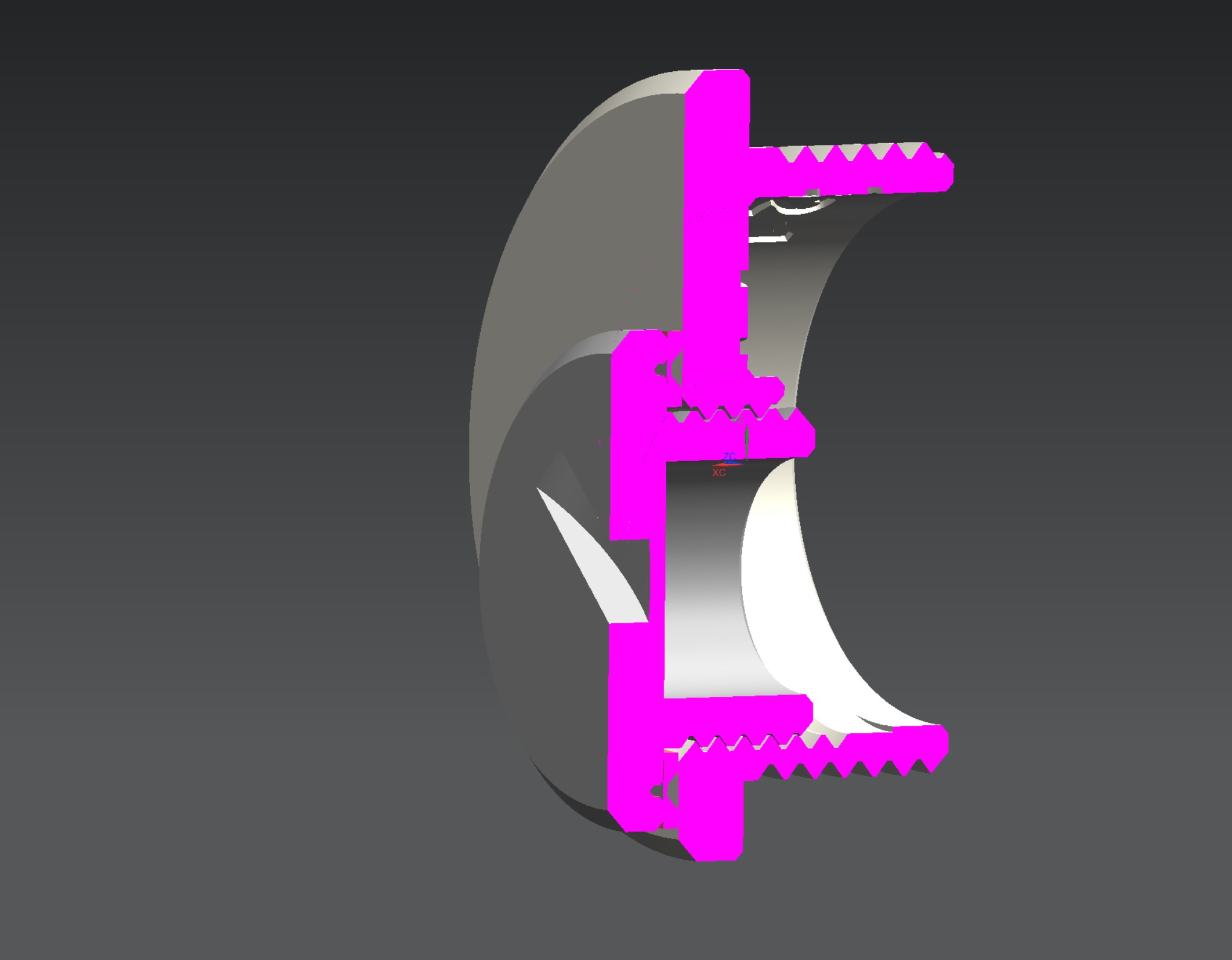

[2] Đường kính lỗ PG21: a) lỗ ren: 26.8mm / ren PG b) lỗ khoan không có ren: 28.3mm Đường kính lỗ PG9: c) lỗ ren: 13.9mm / ren PG d) đường kính dây: 8.0mm

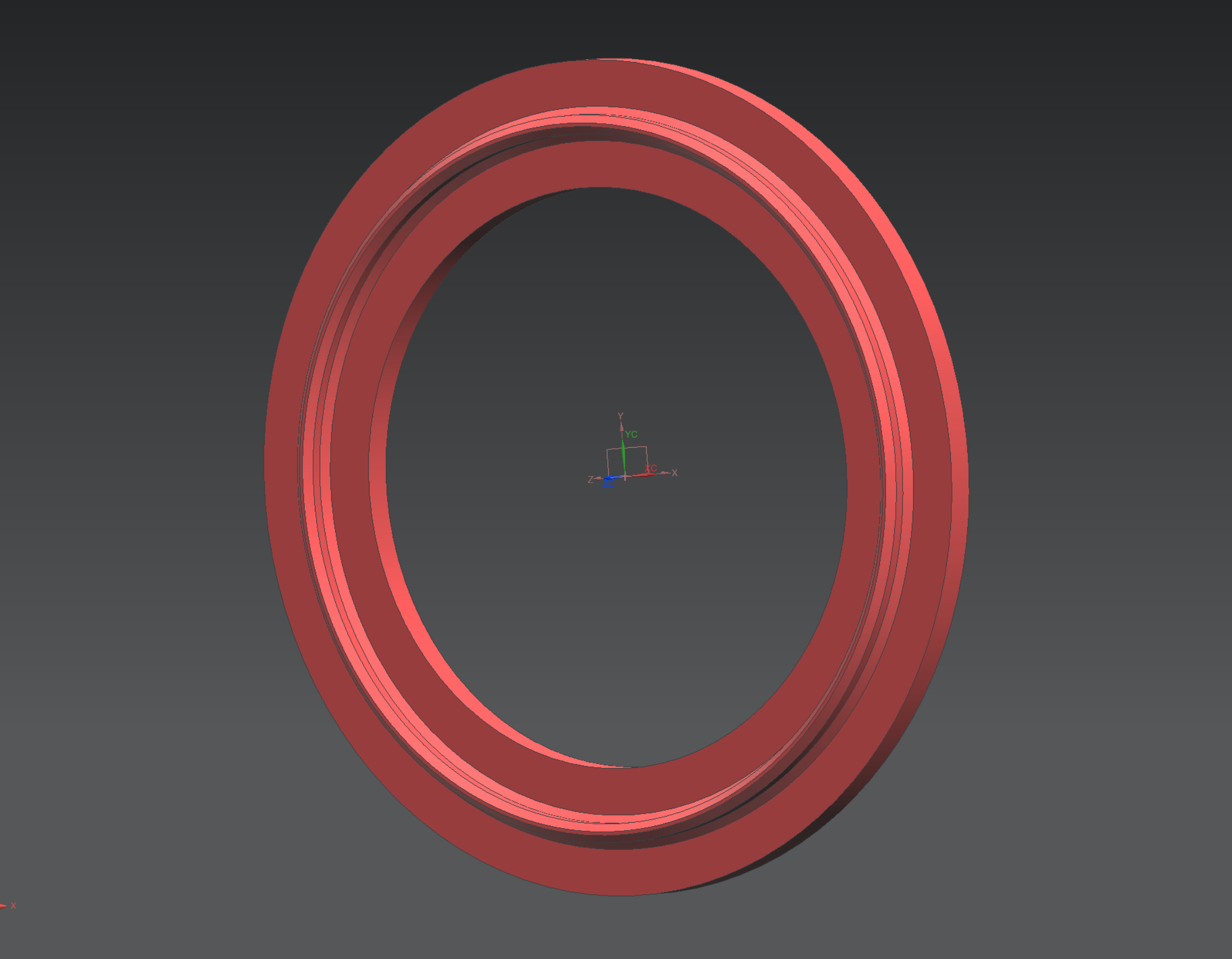

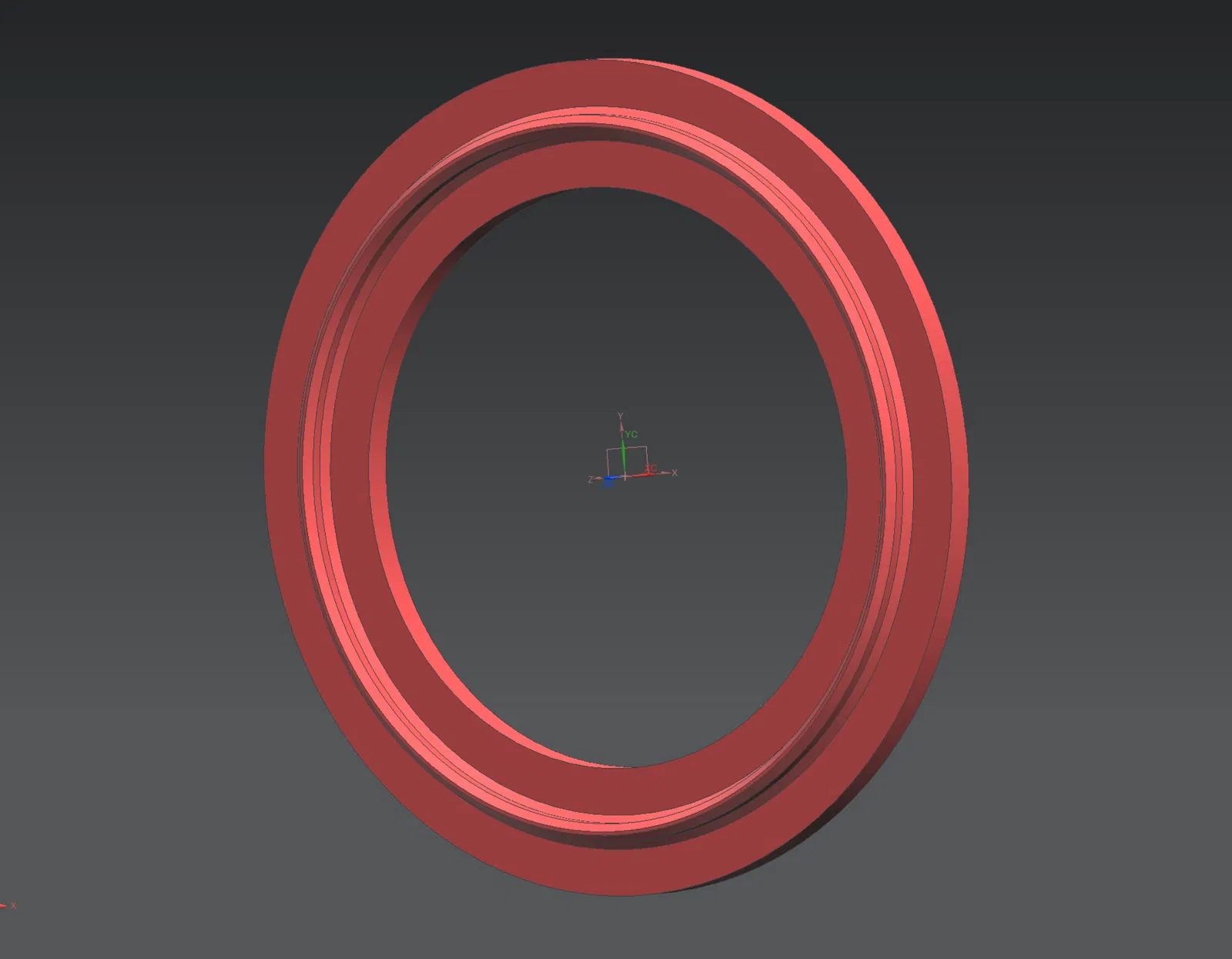

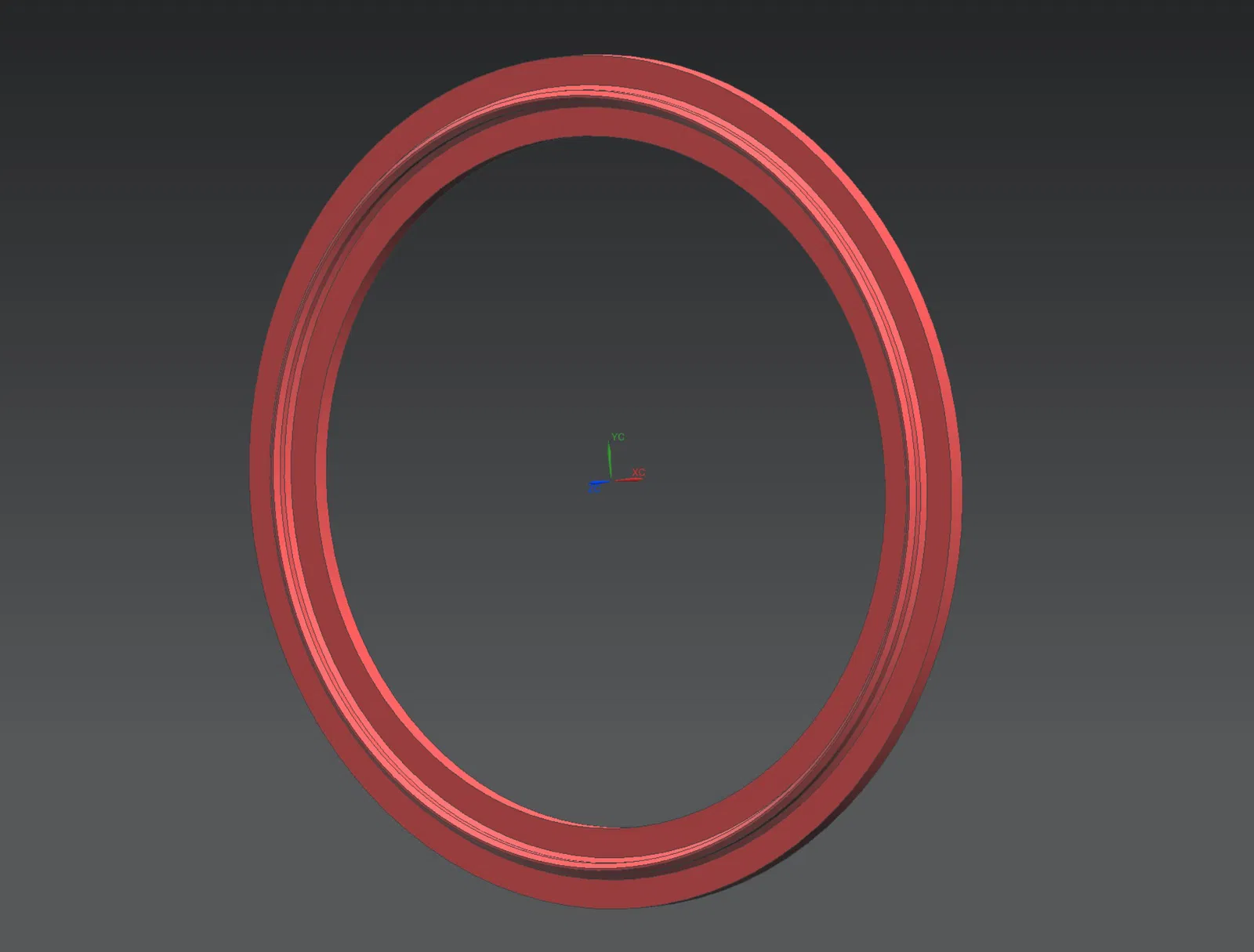

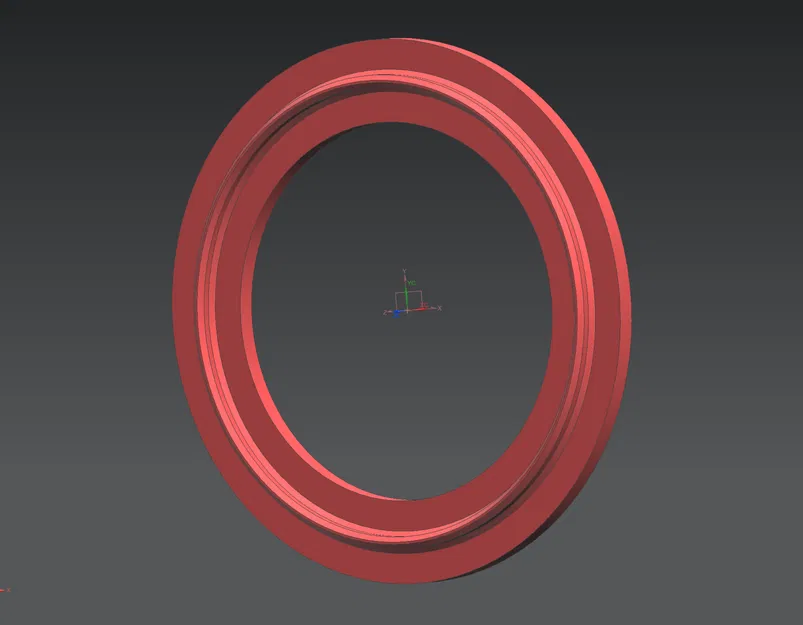

[3] Đệm kín: Có sẵn file mẫu đệm kín TPU tùy chọn cho PG21. Có sẵn file mẫu đệm kín TPU tùy chọn cho PG9.

In ấn Vật liệu: PETG (bộ bịt kín, đai ốc), TPU 95A (đệm kín) Giá đỡ: không cần thiết Brim: không cần thiết In nối tiếp (từng cái một) để ren đẹp hơn.

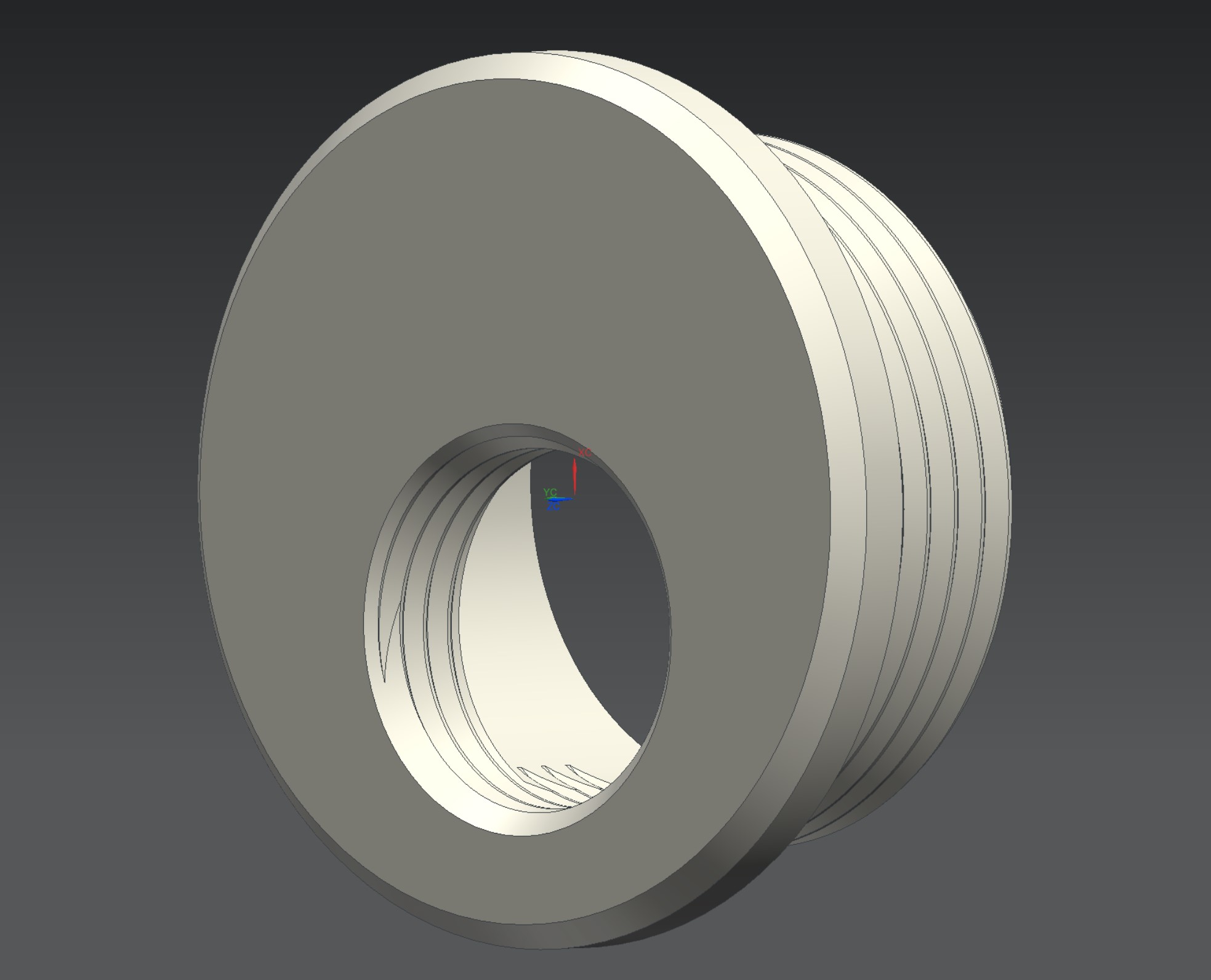

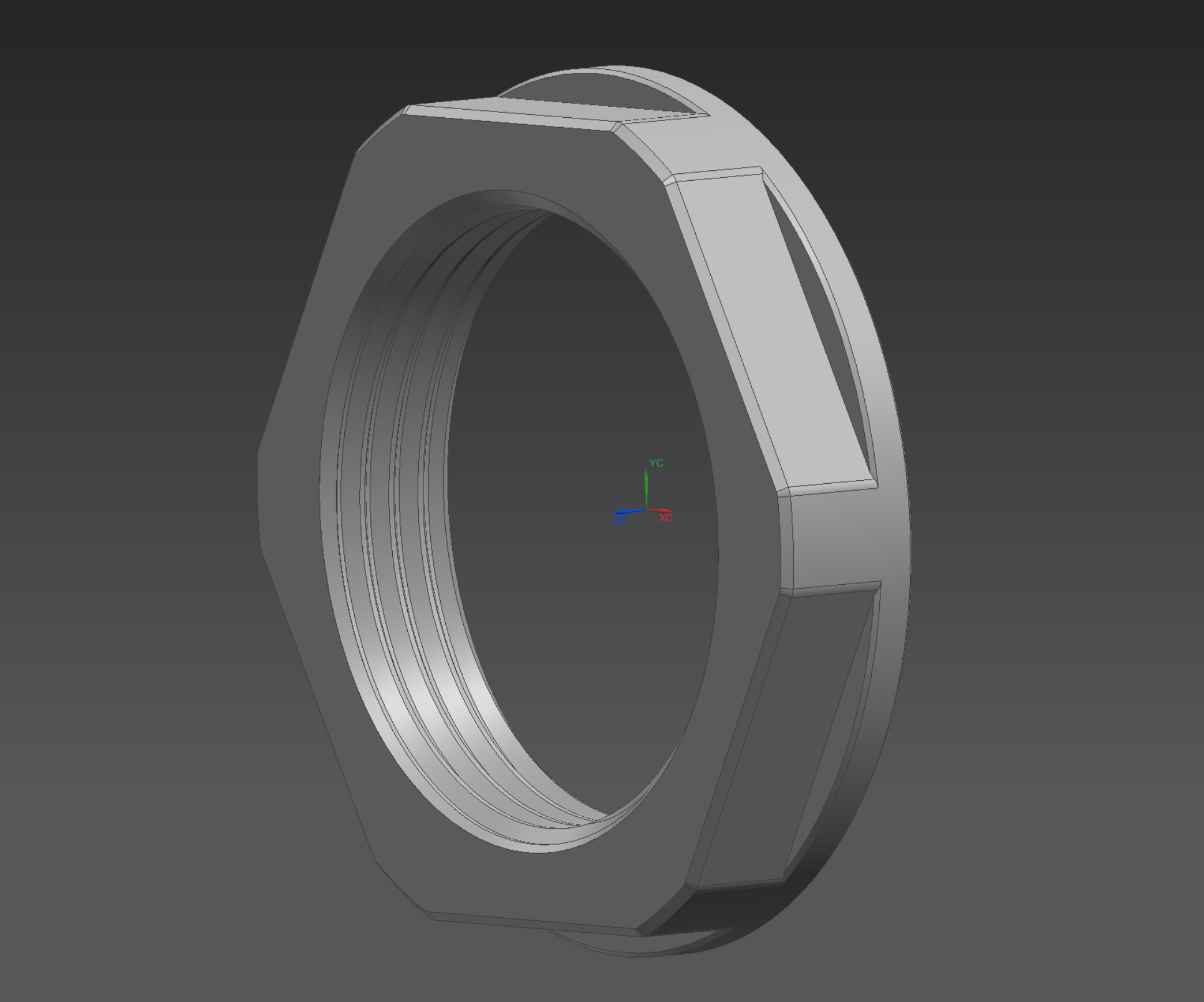

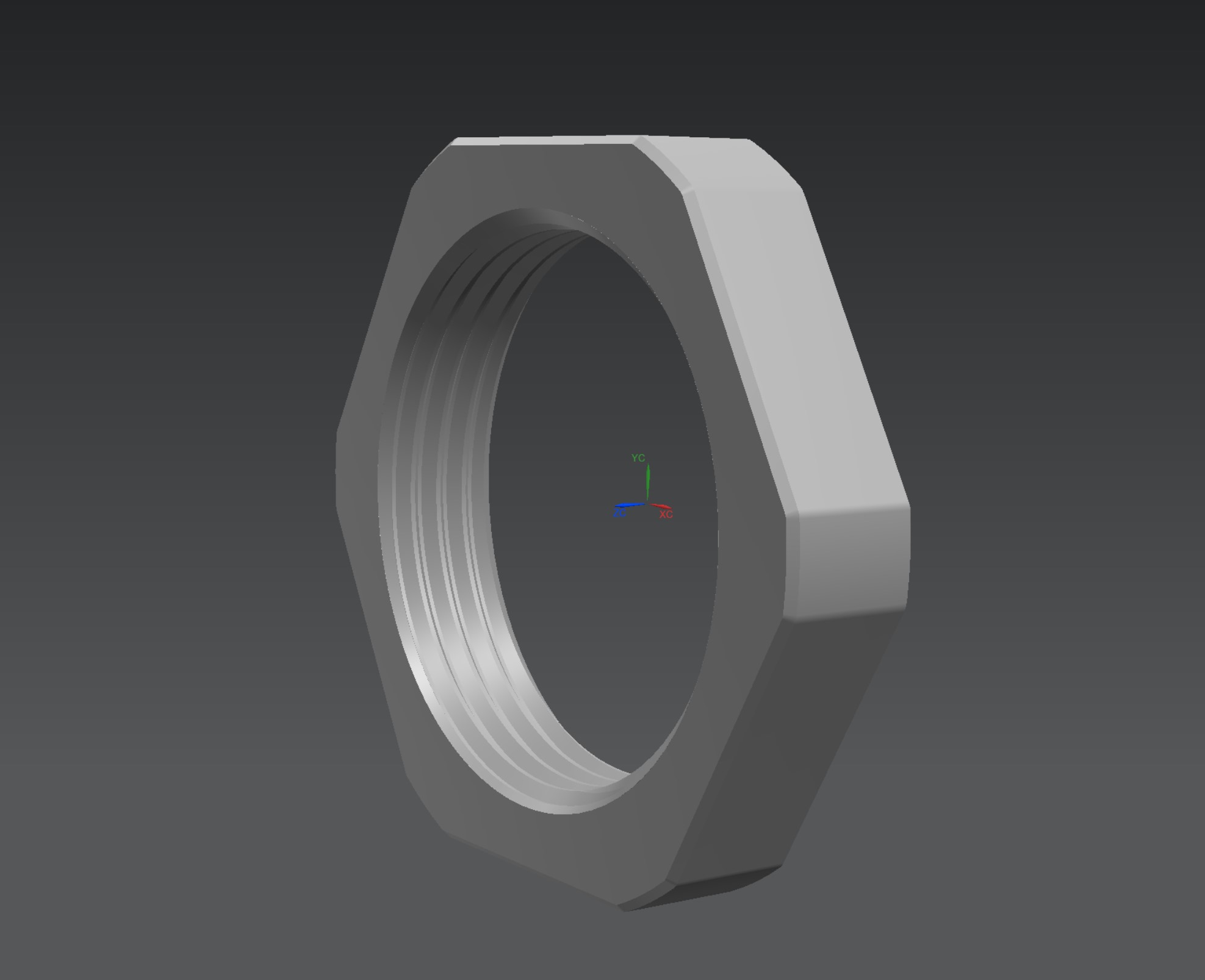

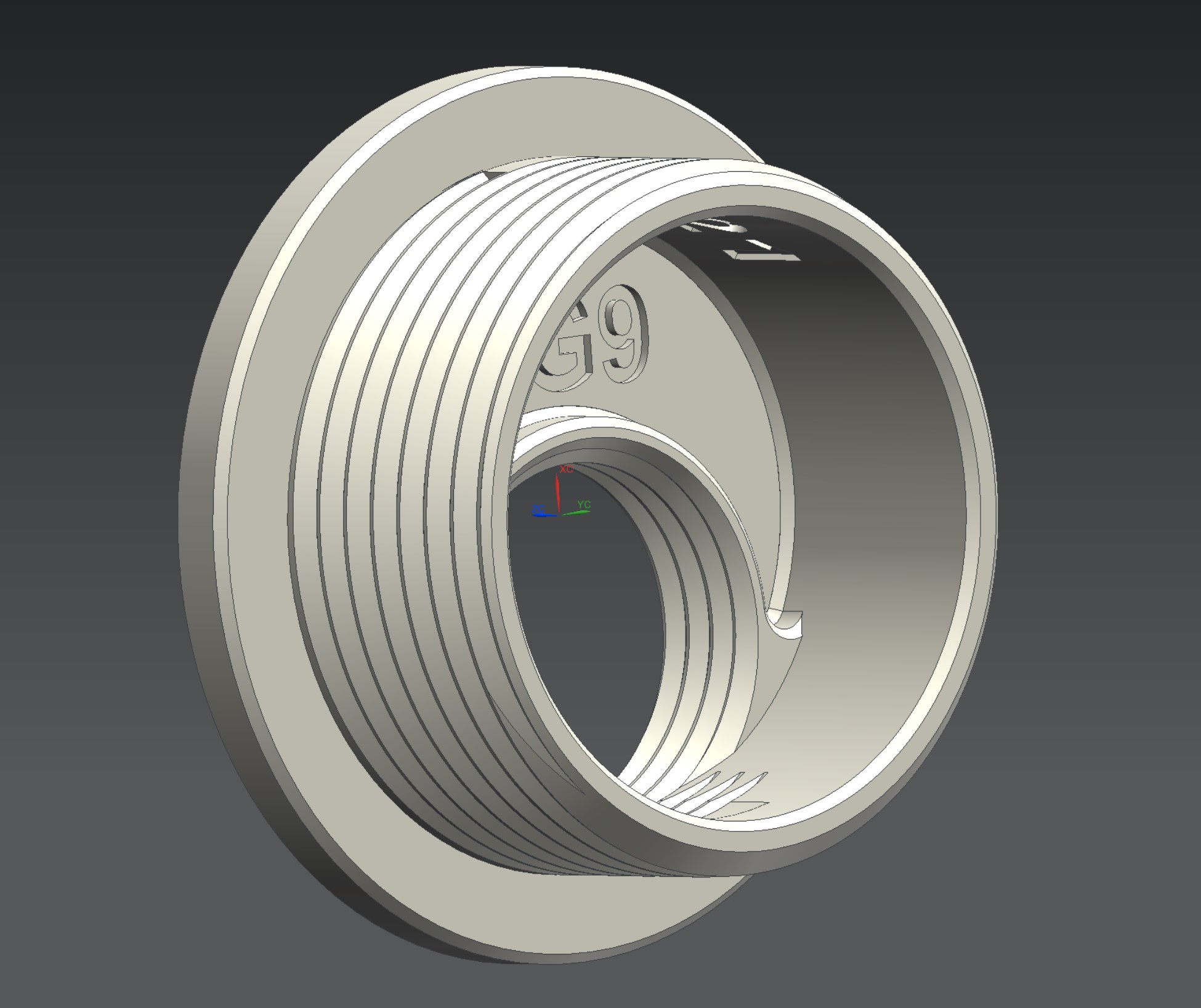

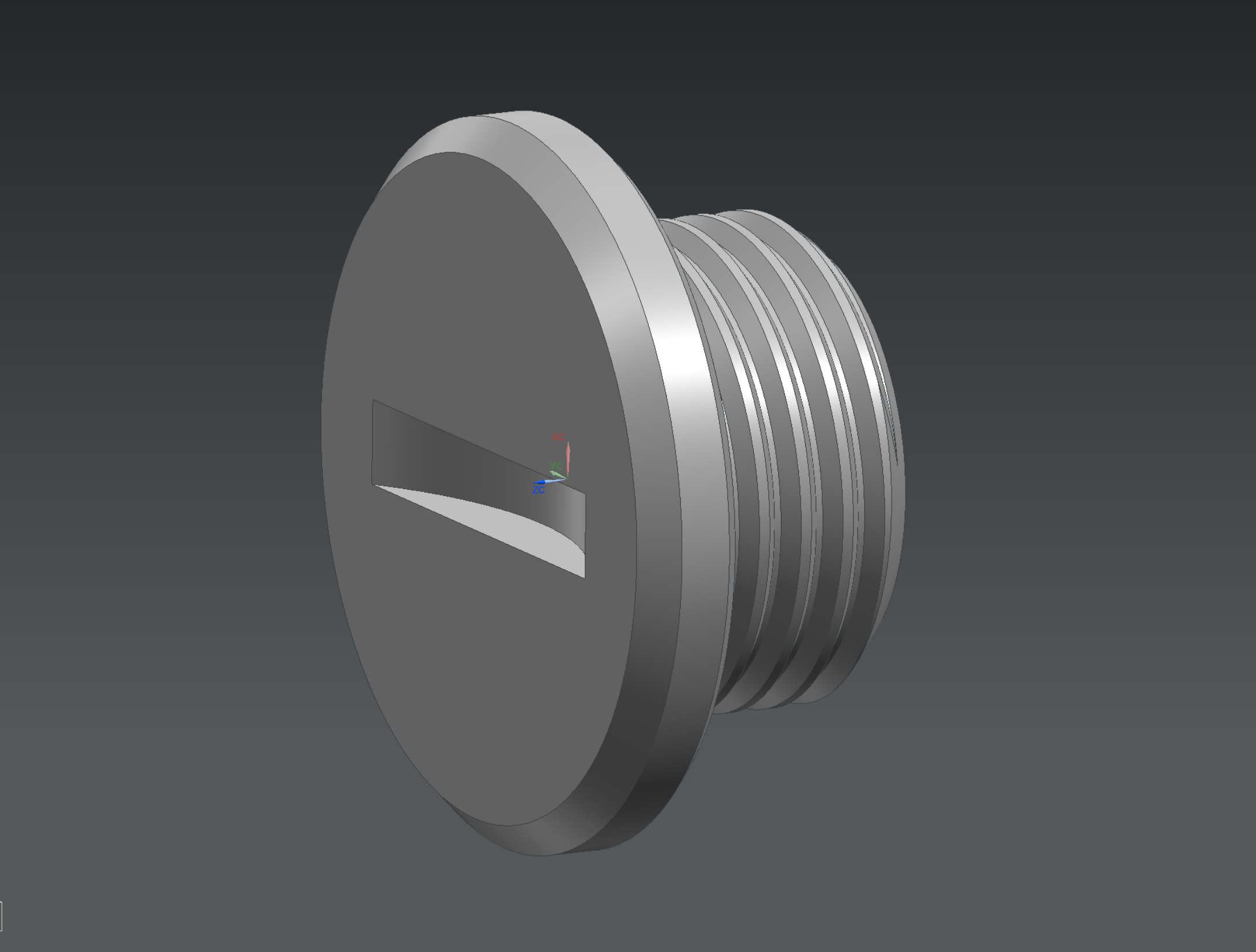

Vật liệu 1x Bộ chuyển đổi PG21 (ren PG21) [PG21_BlindStuffing_PGthread_to_1xPG9_PGthread_v00.stl] 1x Đai ốc bịt kín PG21 (ren PG21) [PG21_Nut_PGthread_v01.stl hoặc [PG21_Nut_PGthread_v11.stl] 1x Đầu nối cáp PG9 (ren PG9) [xem liên kết] (1-0)x Bộ bịt kín PG9 [PG9_BlindStuffing_PGthread_v00.stl] 1x Đệm kín TPU PG9 (tùy chọn) [PG9_TPU-Sealing_v00.stl]

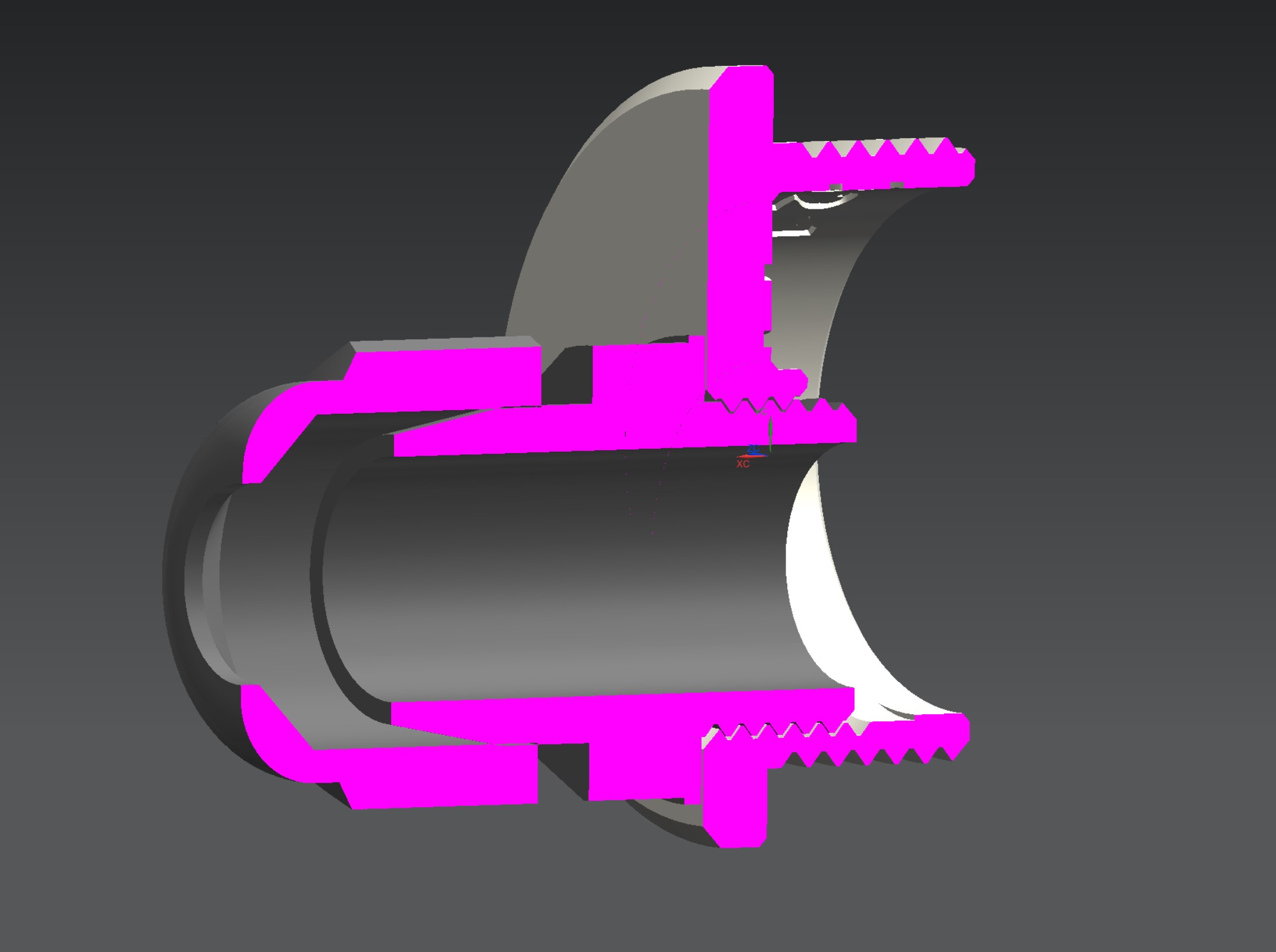

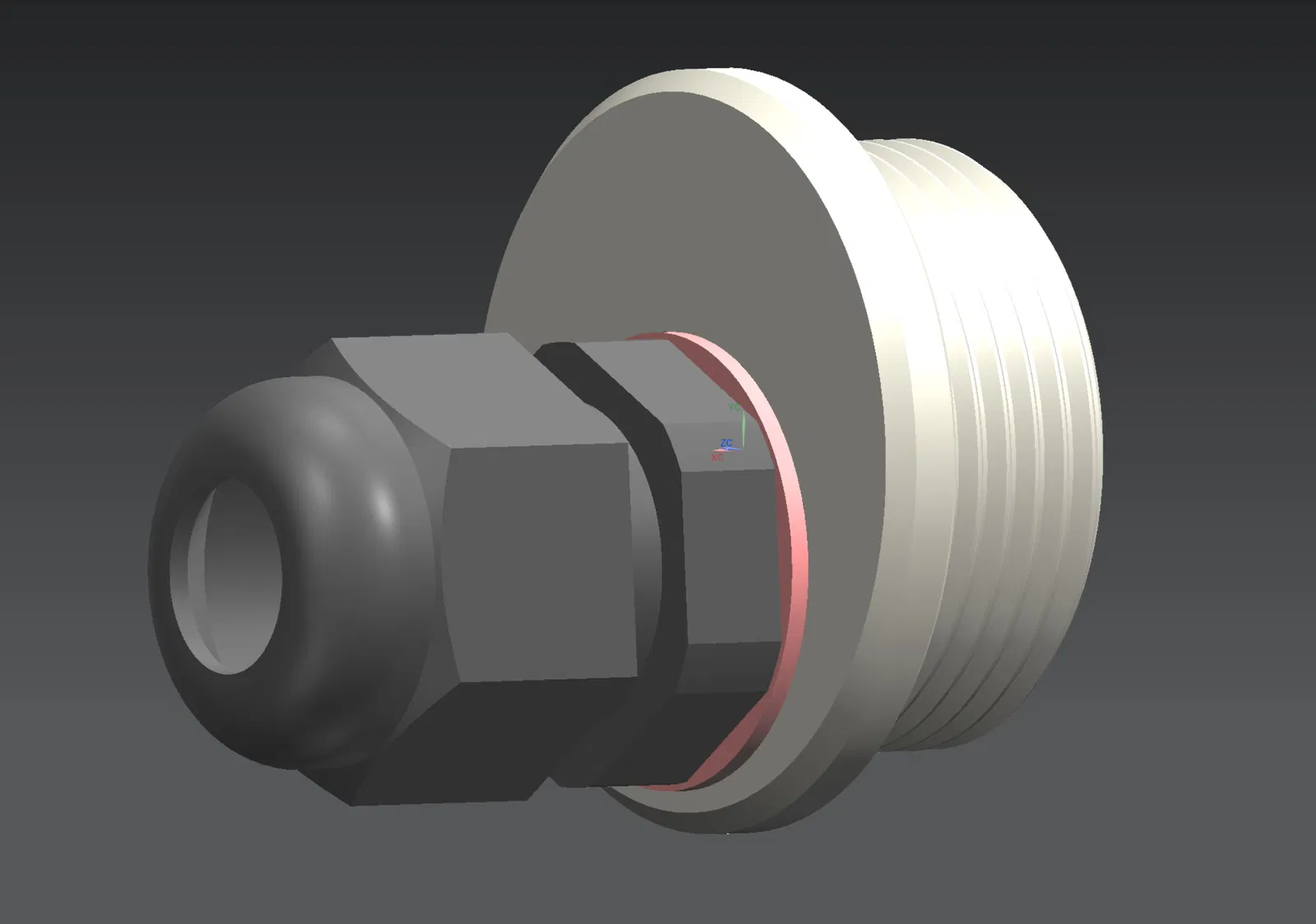

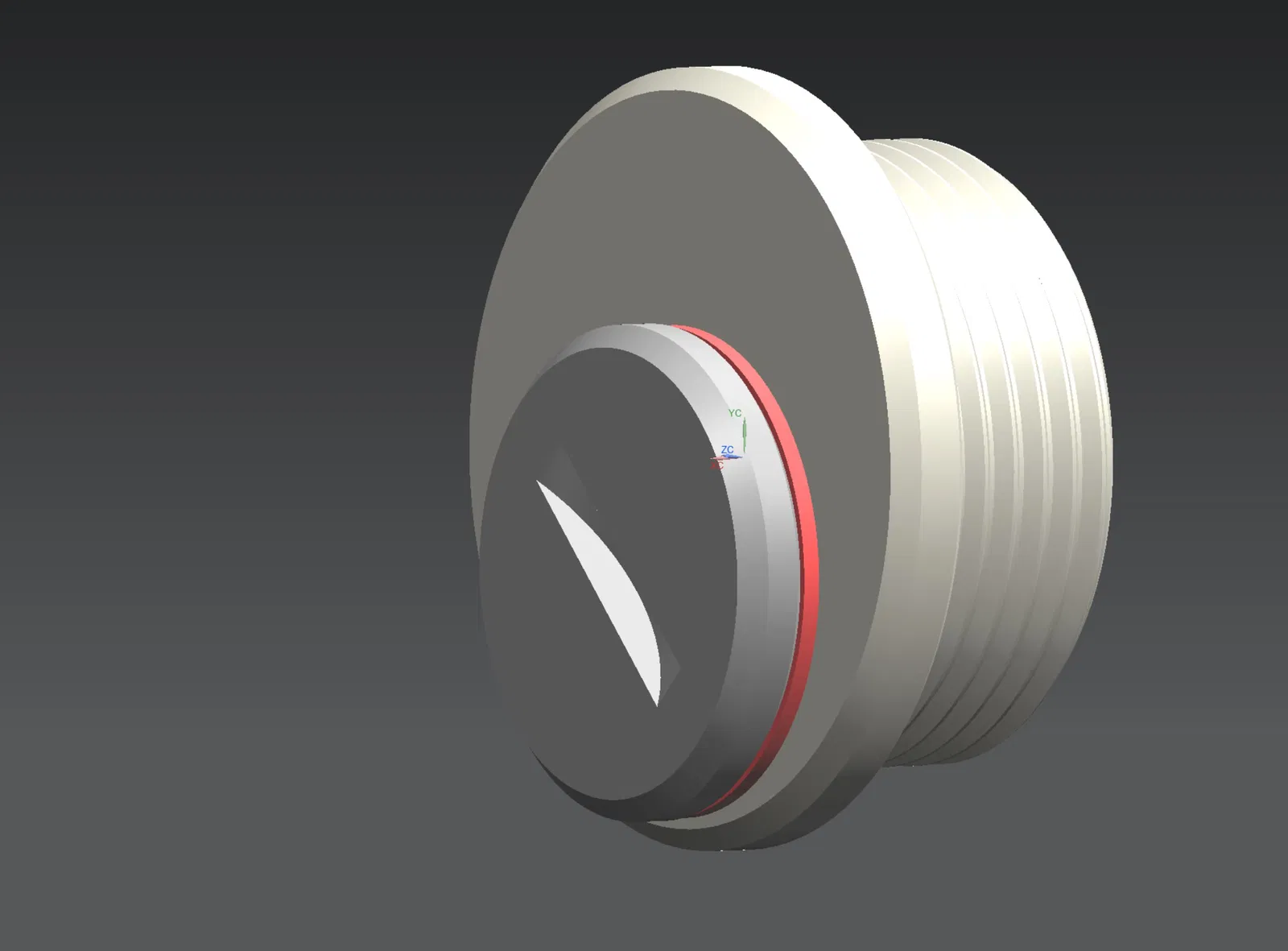

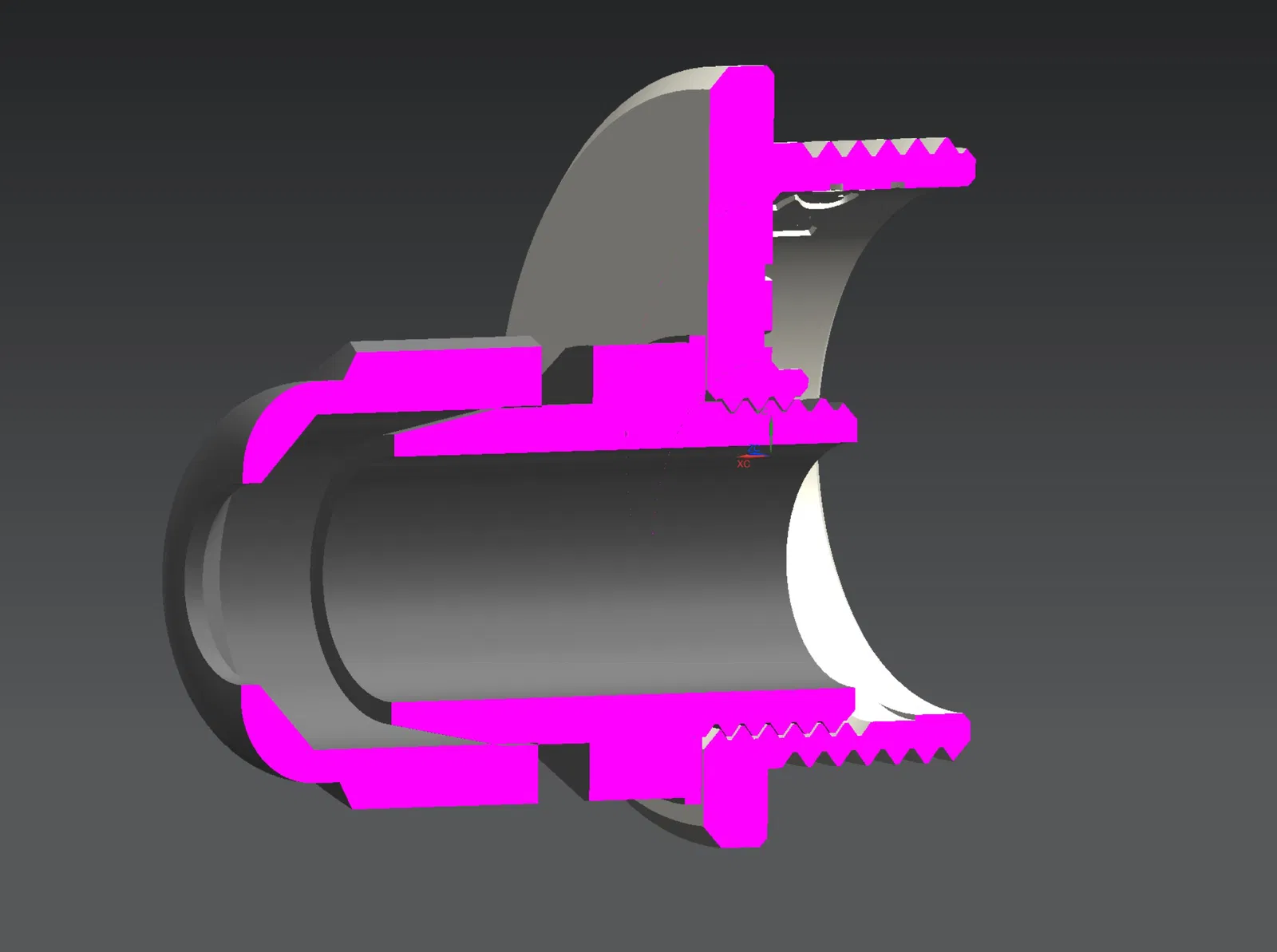

Lắp ráp [1] Lắp ráp trước đầu nối cáp PG9 Vặn đầu nối cáp PG9 (ren PG9) vào lỗ PG9 của bộ chuyển đổi. Đóng lỗ PG9 chưa sử dụng bằng bộ bịt kín PG9. Sử dụng đệm kín TPU PG9 tùy chọn nếu cần. [2] Lắp ráp bộ chuyển đổi PG21 Đặt bộ chuyển đổi PG21 (bộ bịt kín) đã lắp ráp sẵn vào lỗ PG21 và cố định bằng đai ốc PG21. Tùy chọn đặt đệm kín PG21 lên bộ chuyển đổi PG21 trước khi lắp ráp. [3] Lắp ráp cáp Luồn cáp qua đầu nối cáp PG9 và cố định cáp bằng cách siết chặt đai ốc đầu nối cáp tương ứng.

Gợi ý: Bôi một ít mỡ silicon lên ren để dễ dàng lắp và tháo. (Nếu không có mỡ, ren có xu hướng bị dính khi vặn vào và ra.)

Liên kết [Bịt kín PG21] (Đai ốc PG21, đệm kín PG21)

[Bịt kín PG9] (Bộ bịt kín PG9, đệm kín PG9)
