Kẹp Gắn Camera Eufy Cho Cột 4.5 "

Tác giả StephenJ

Lượt tải
2
Lượt thích
1
Lượt coi
67

File 2 1 MB

  • Eufy_Camera_Clamp_1766186227.stepSTEP · 371,6 KB
  • Eufy_Camera_Clamp_1766186228.3mf3MF · 672,1 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

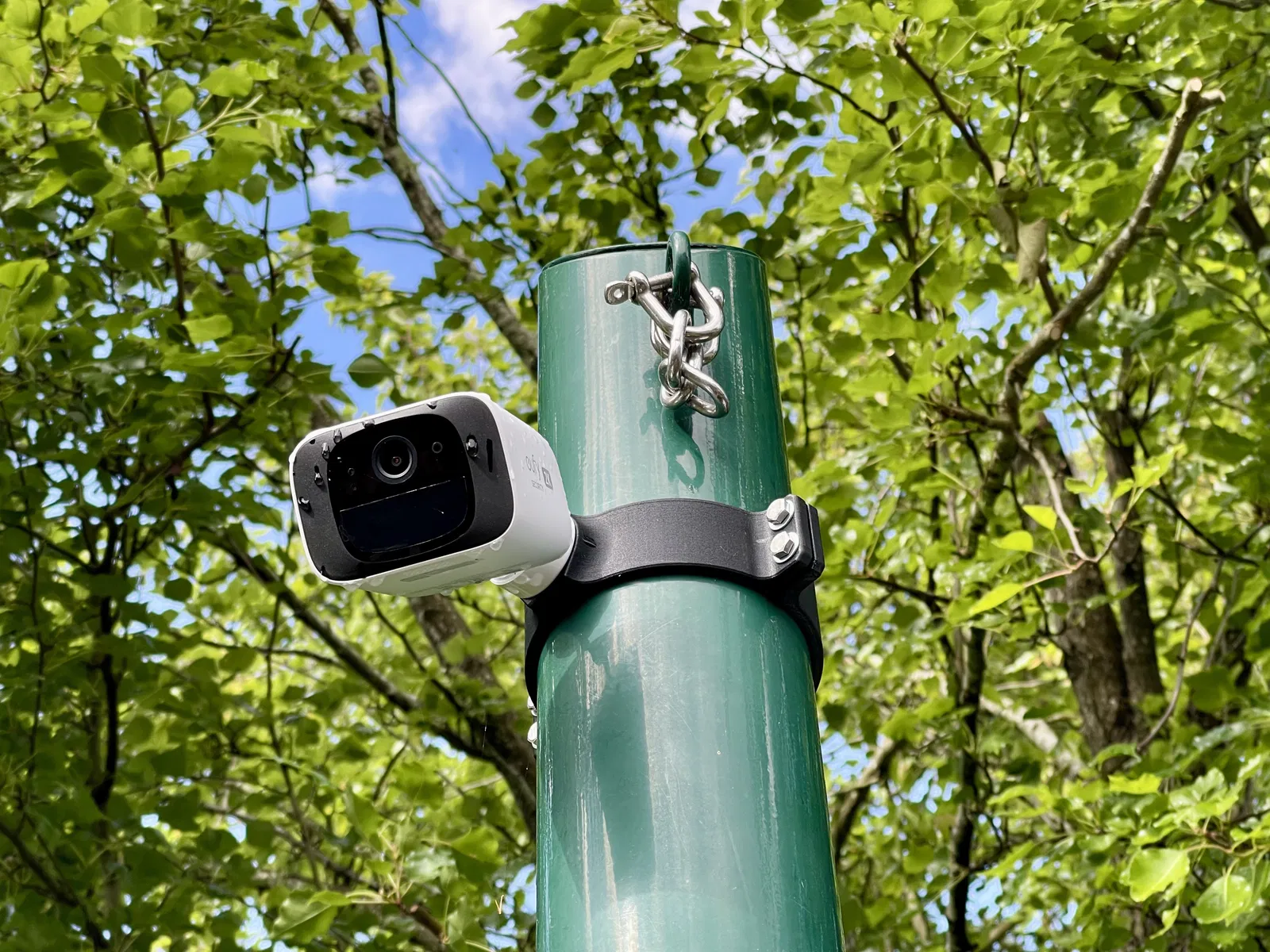

Tôi có một cái camera Eufy không dây dùng năng lượng mặt trời mà tôi muốn gắn ở một vị trí tiện lợi trên cột của mái che ở sân trước nhà. Cái cột này có đường kính 4.5 inch (114.3mm).

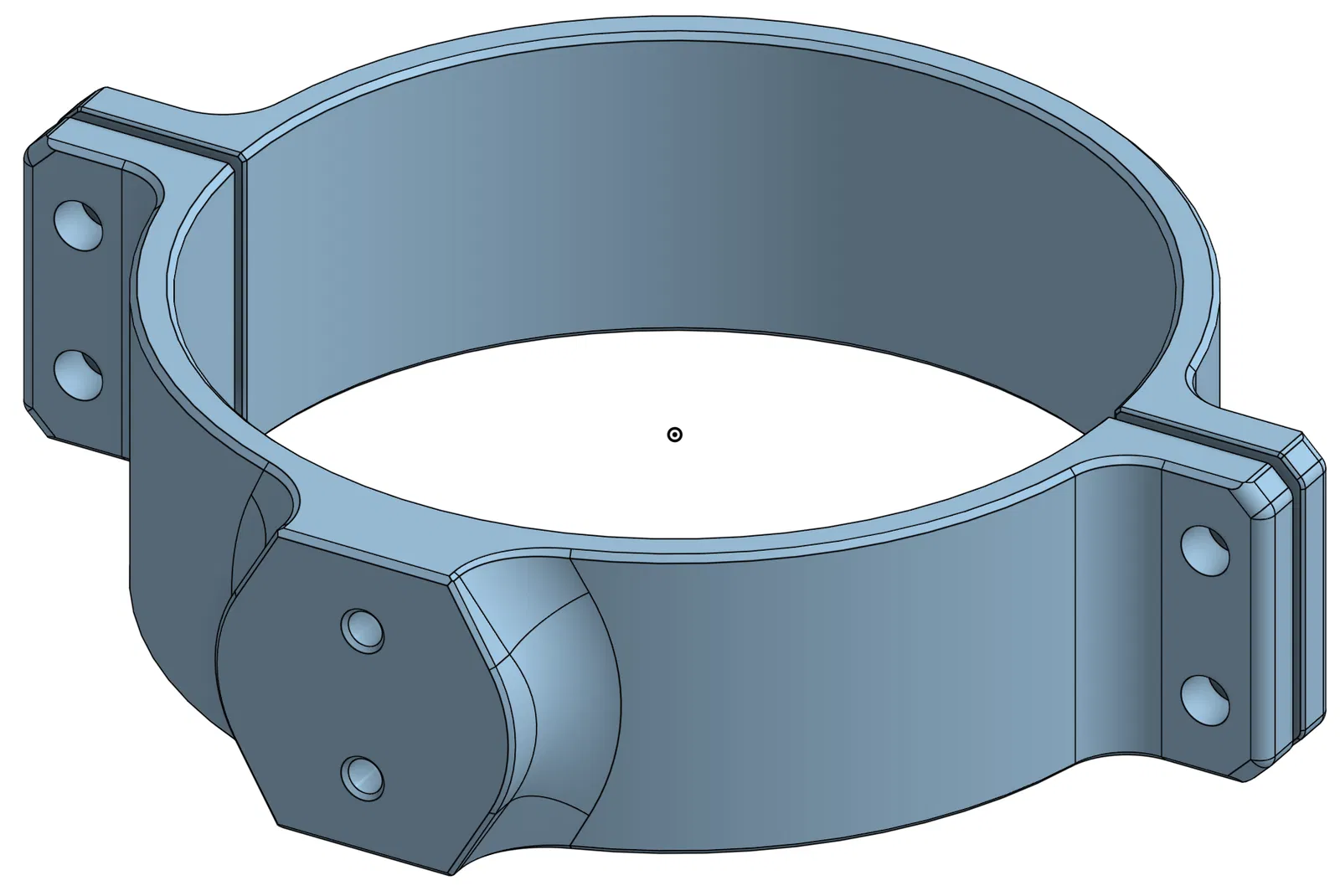

Tôi đã làm cái kẹp này để gắn cái đế camera Eufy tiêu chuẩn vào cái cột này.

Phần cứng bổ sung:

Thiết kế cần hai bu lông và đai ốc 4 x 15mm (cho phần cứng gắn camera Eufy) và bốn bu lông và đai ốc 6 x 20mm cho phần kẹp bản lề.

Tôi thiết kế nó để dễ in. Không cần hỗ trợ và in theo hướng mà file STEP hoặc 3mf hiển thị. Không cần 'lật' mô hình.

Thông tin in:

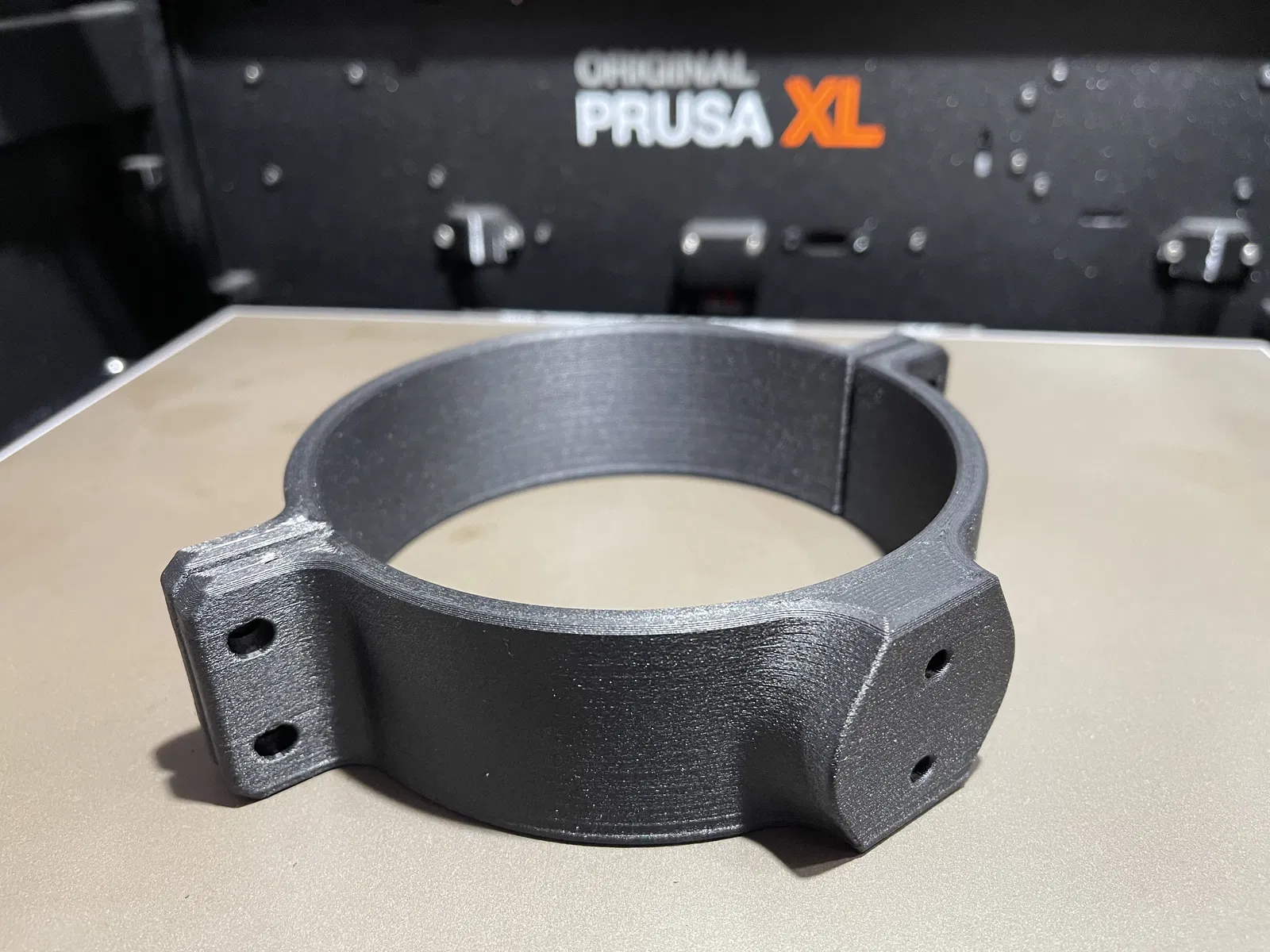

Tôi chỉ mới in một cái kẹp này và nó ra ngon lành :-)

Tôi dùng PETG-CF vì đó là cái tôi nạp vô máy in và tôi lười quá mà. PETG chịu thời tiết tốt và sẽ hoạt động rất ổn. ASA hay thậm chí TPU cũng là những lựa chọn tốt. Lớp sợi carbon trong sợi nhựa của tôi là quá thừa thãi và hoàn toàn không cần thiết (lại nhớ đến bình luận lười biếng ở trên). Tôi khuyên bạn nên tránh xa PLA cho ứng dụng dạng này vì nó sẽ bị thời tiết làm hư rất nhanh.

Tôi dùng 6 lớp viền trong Prusa Slicer để phần 'bản lề' chỉ có viền và không có ruột. Tôi dùng mặc định (cá nhân) 20% infill khối lập phương làm kiểu điền đầy. Để đảm bảo tôi có 100% ruột ở các mặt bích của kẹp (nơi ứng suất có thể tích tụ) tôi đặt tùy chọn "Solid infill threshold area" (chế độ chuyên gia) thành 100 sq.mm. Điều đó đã tạo ra lớp ruột đặc đẹp mắt ở nơi cần thiết, và cho phép phần infill khối lập phương chiếm ưu thế ở các khu vực không quan trọng.
