Tản nhiệt cho BTT Octopus MAX EZ

Tác giả HjortCreations

Lượt tải
3
Lượt coi
91

File 1 389,2 KB

  • Octopus_MAX_EZ_Top_1766186144.3mf3MF · 389,2 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

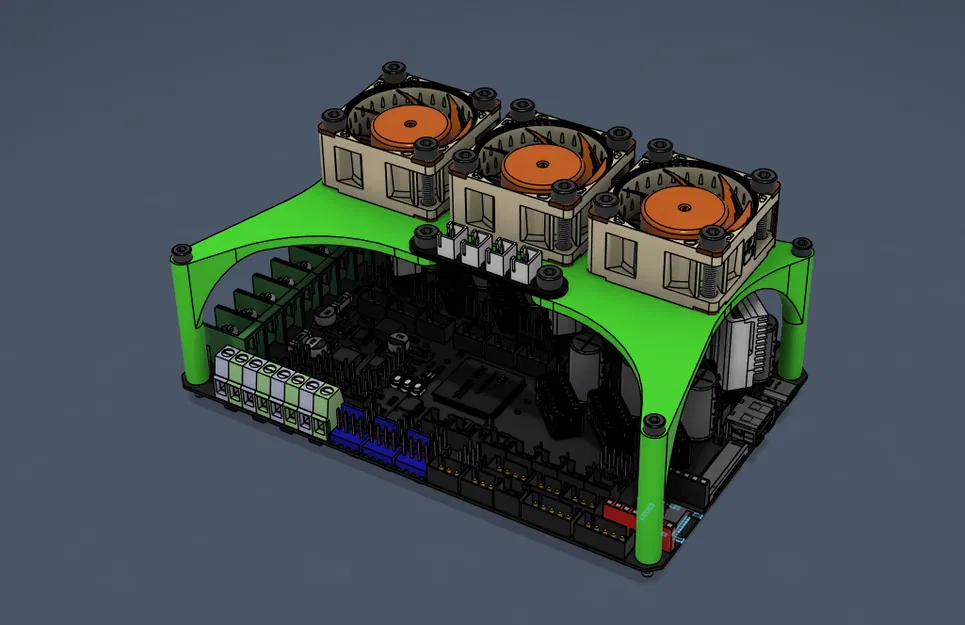

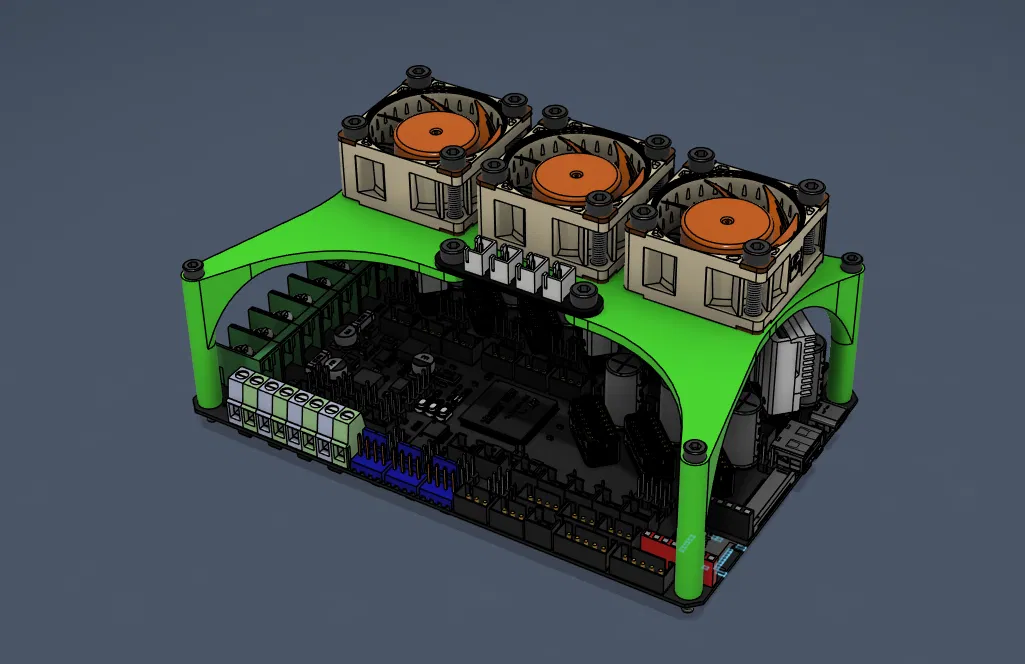

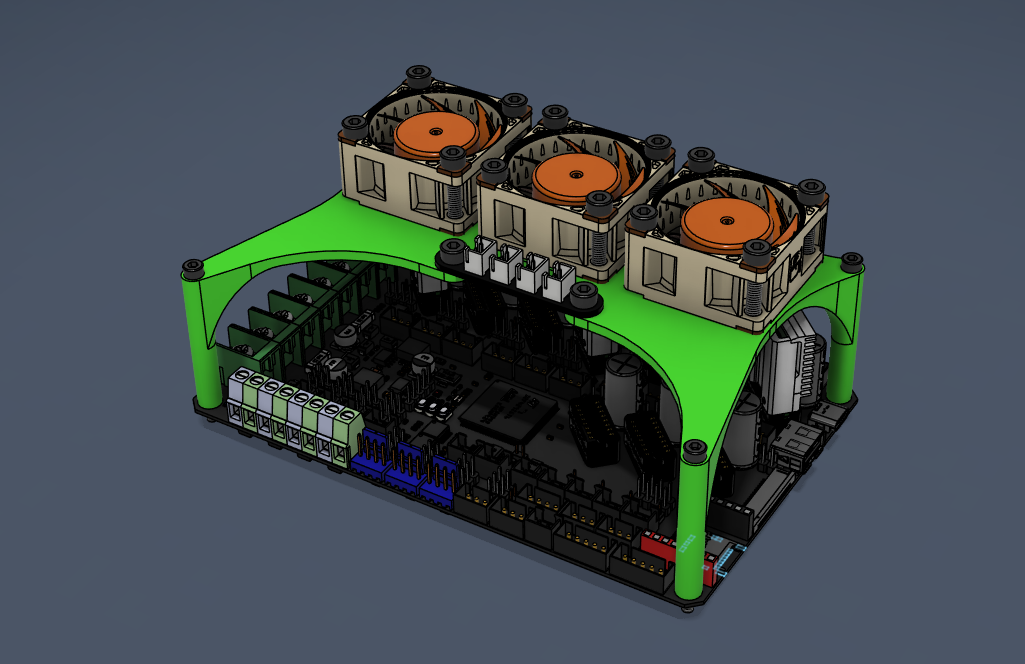

Đây là tản nhiệt 3×40 mm được thiết kế cho BTT Octopus MAX EZ, cũng tương thích hoàn toàn với bo điều khiển BTT Octopus tiêu chuẩn.

Thiết kế này tối ưu cho quạt 40×40×20 mm, cung cấp luồng gió mạnh, trực tiếp lên tất cả các driver stepper để cải thiện độ ổn định nhiệt trong quá trình in lâu, dòng điện motor cao hơn, hoặc khi đặt trong môi trường kín. Nó cũng hoạt động hoàn hảo với quạt 40×40×10 mm, chỉ cần dùng ốc bắt dài hơn một chút.

Ngoài tản nhiệt chủ động, mẫu này còn có vị trí gắn riêng cho bo chia tín hiệu 3-to-1 XH của RatRig, giúp sắp xếp dây gọn gàng và quản lý cáp dễ dàng hơn phía trên bo điều khiển.

Tản nhiệt được thiết kế để:

  • Cứng cáp và chống rung

  • Dễ dàng lắp ráp

  • Không cần support khi in FDM

  • Phù hợp cho các hệ thống Klipper thực tế

Khả năng tương thích quạt

  • Thiết kế chính: Quạt 40×40×20 mm

  • Lựa chọn thay thế: Quạt 40×40×10 mm (cần ốc bắt quạt khác, xem danh sách phần cứng)

Khả năng tương thích bo điều khiển

  • BTT Octopus MAX EZ

  • BTT Octopus (tiêu chuẩn)

Bo chia tín hiệu


Hardware / BOM

Với quạt 40×40×20 mm (khuyên dùng)

  • 4 × M3 × 50 mm

  • 12 × M3 × 25 mm

  • 2 × M4 × 6 mm

Với quạt 40×40×10 mm

  • 4 × M3 × 50 mm

  • 12 × M3 × 15 mm

  • 2 × M4 × 6 mm

Quạt:

  • 3 × Quạt 40 mm (dày 10 mm hoặc 20 mm)
