PB Design - Bộ lọc tuần hoàn / Máy lọc khí cho Sovol Zero

Do trên thị trường hiện chưa có bộ lọc/máy lọc khí tuần hoàn HEPA/Carbon nào đủ lớn cho máy Zero, nên tui đã tự thiết kế một cái.

Bạn không cần máy in nào khác để in bộ phận này đâu. Ngay cả bộ phận chính cũng được thiết kế sao cho có thể in bằng chính máy Zero luôn.

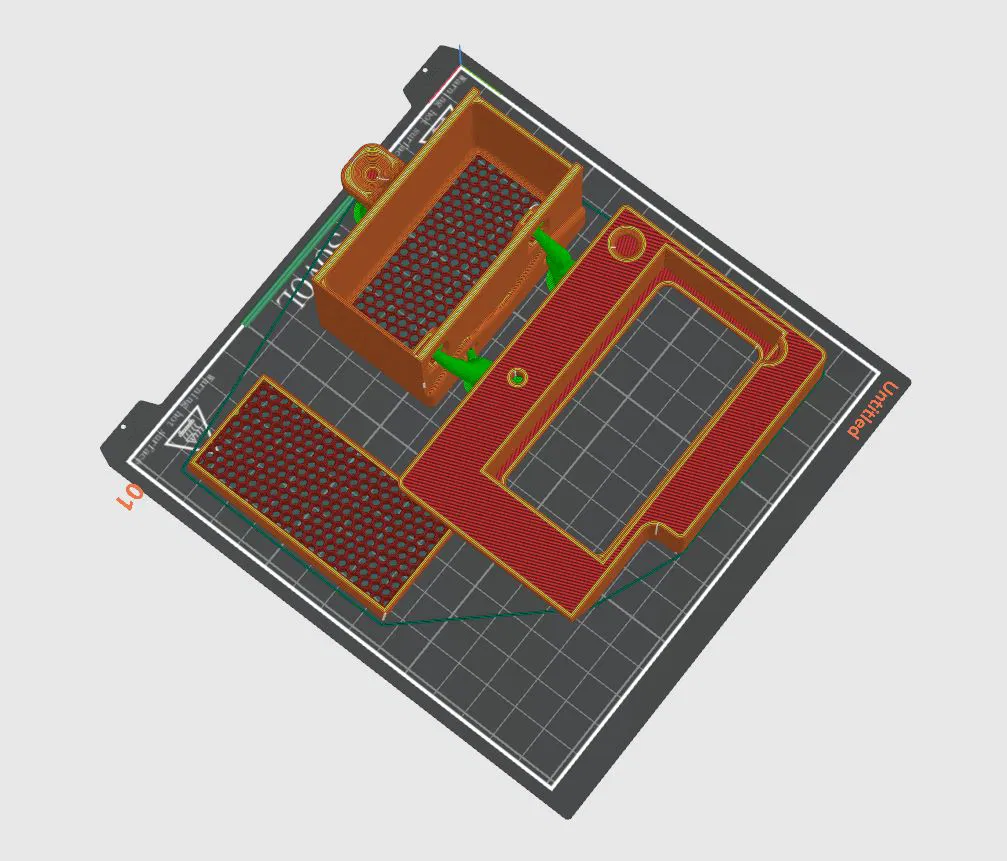

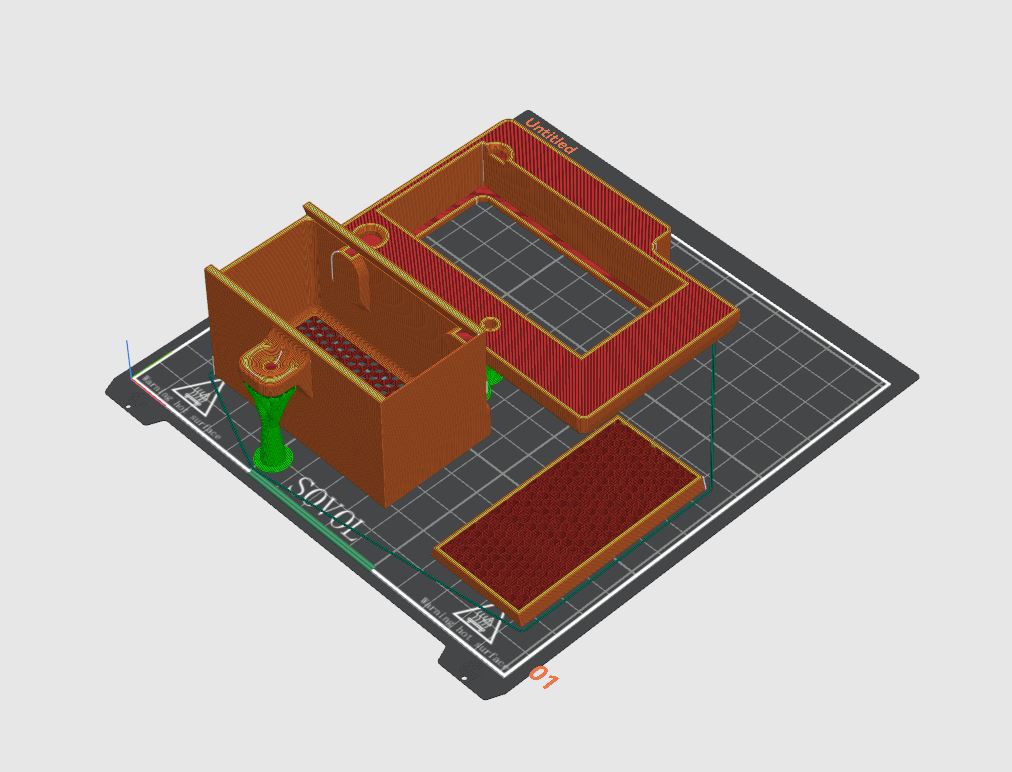

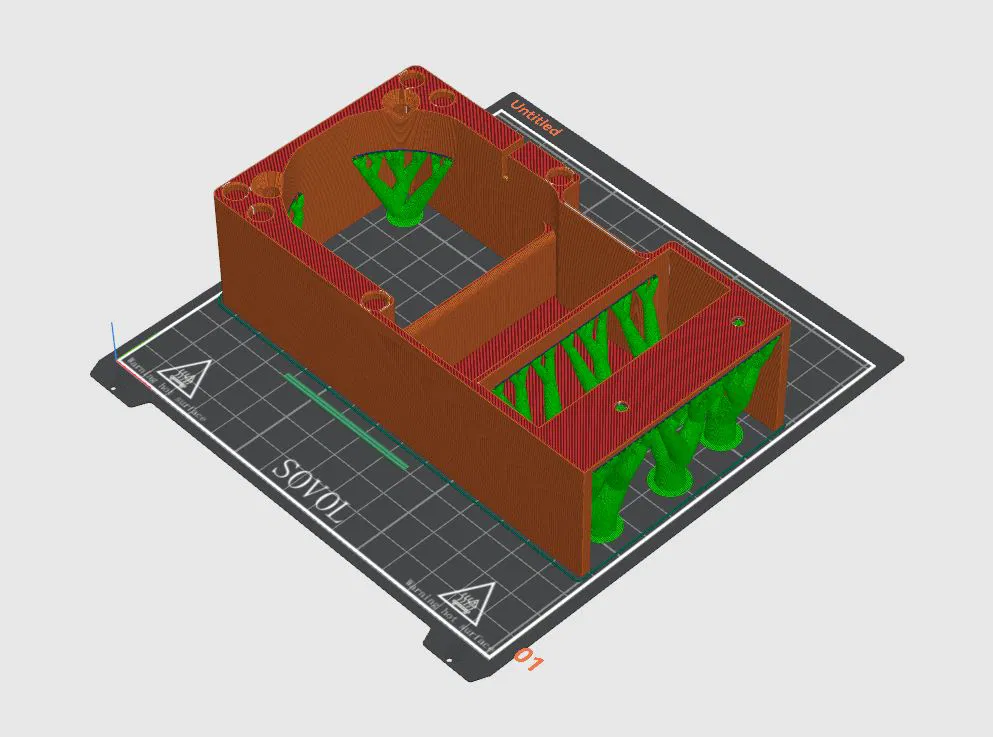

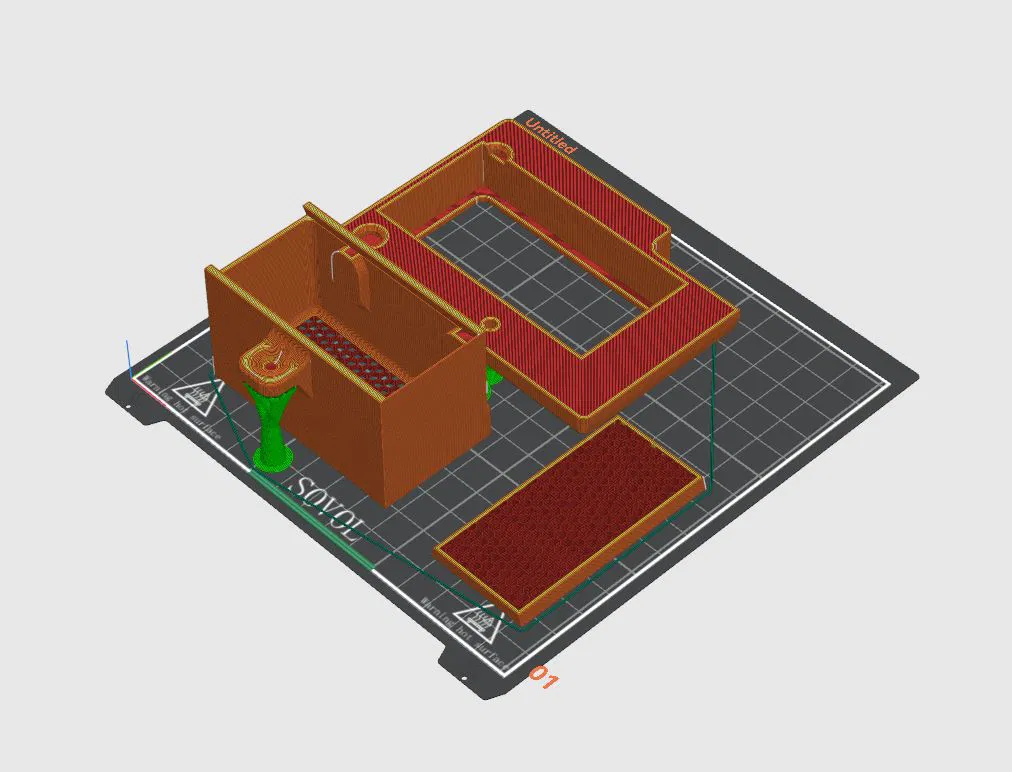

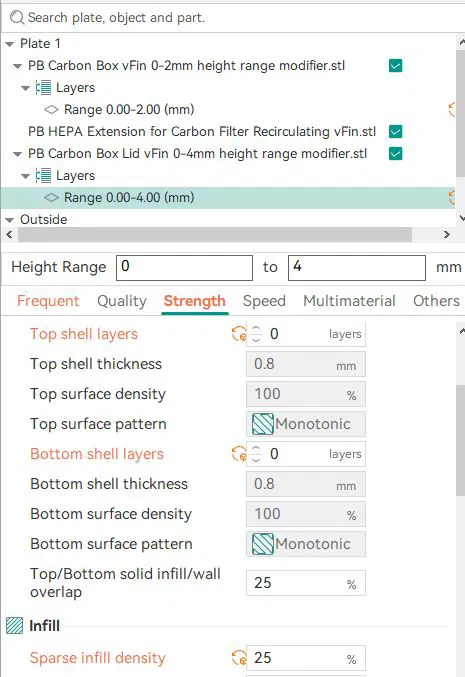

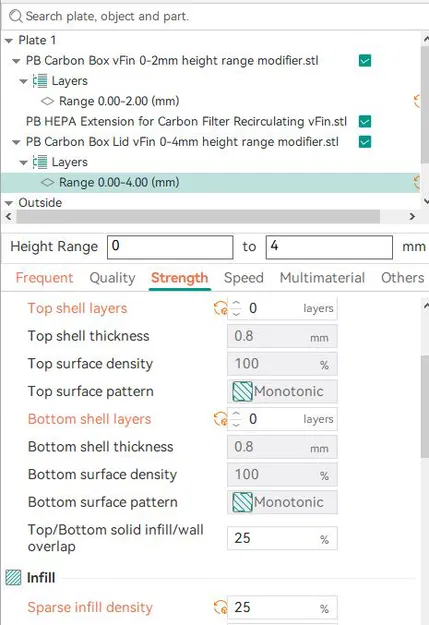

Đối với hộp carbon và nắp, hãy dùng tính năng điều chỉnh khoảng cách chiều cao (height range modifier) trong phần mềm slicer nha. Tui đã dùng kiểu lưới tổ ong (honeycomb) với độ dày 25%.

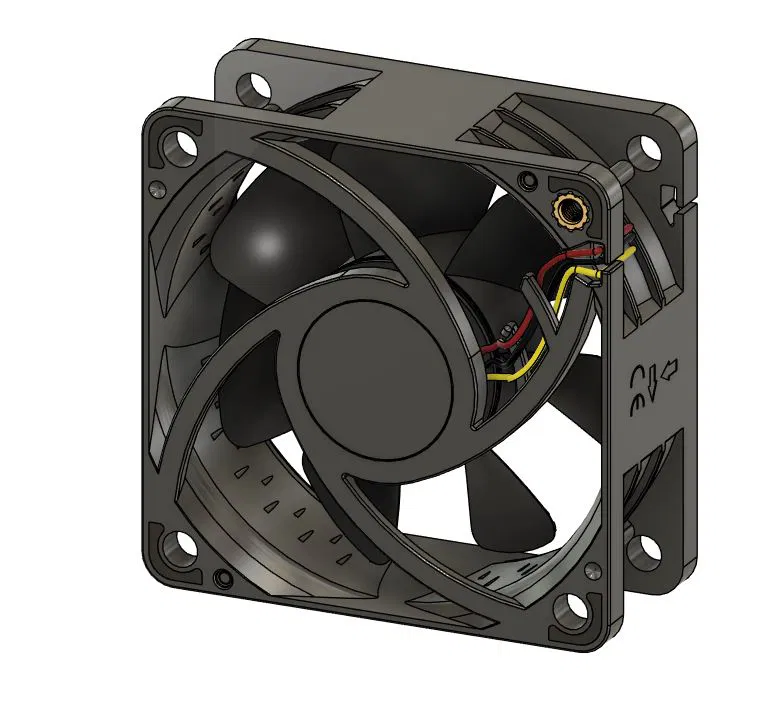

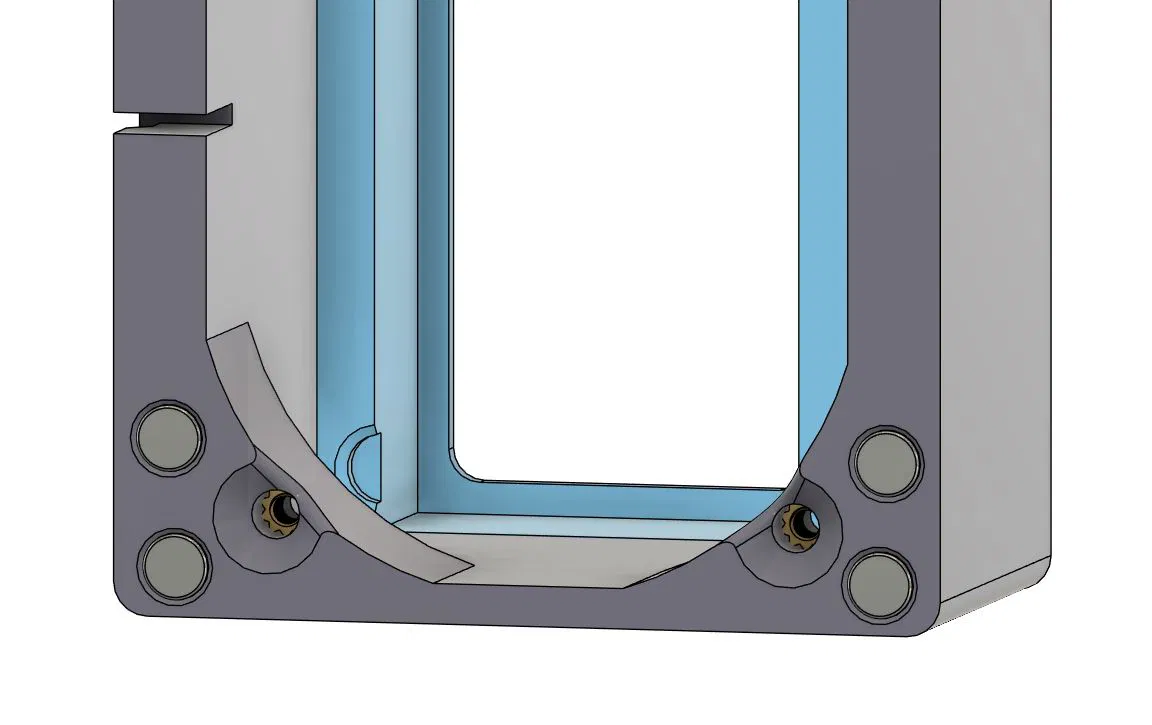

Một trong ba bộ phận chèn nhiệt (heat inserts) phải được gắn vào quạt 6025, để dùng nó làm giá đỡ cho bộ phận mở rộng HEPA.

Tất cả các bộ phận đều nên tự động khớp với nhau trong quá trình lắp đặt. Để giữ dây quạt cố định trong lúc lắp, tui đã dùng một miếng băng keo vải nhỏ.

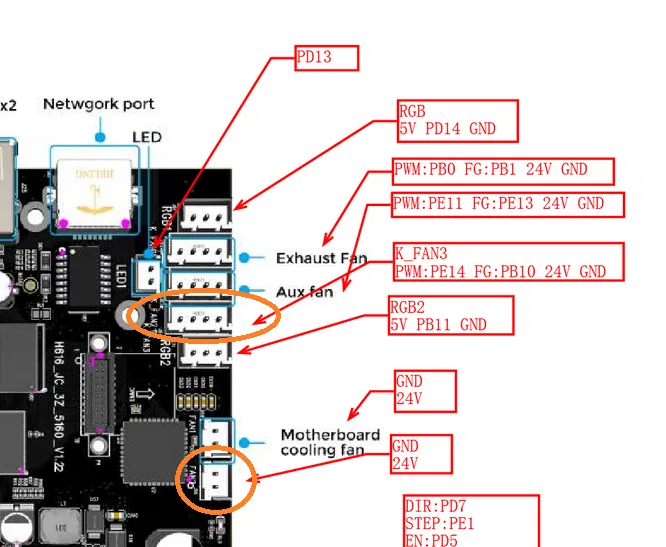

Bo mạch của máy Zero có một cổng cắm 4 chân PWM và một cổng cắm 2 chân (chạy liên tục) cho nguồn 24V.

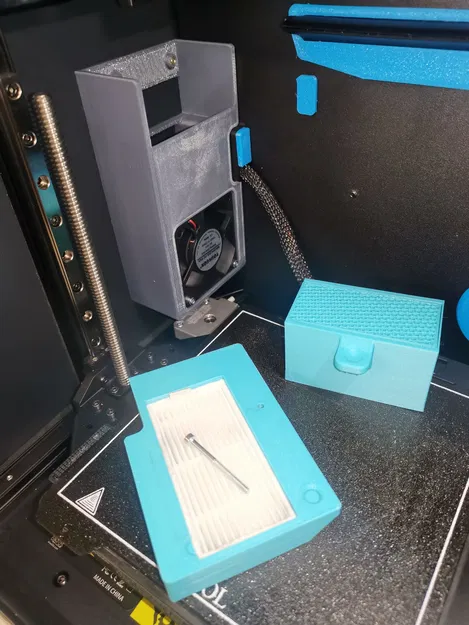

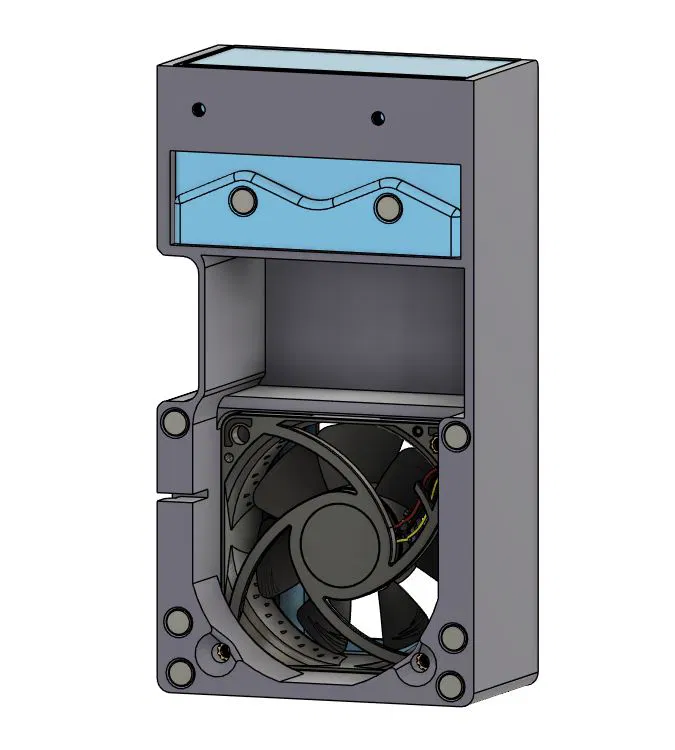

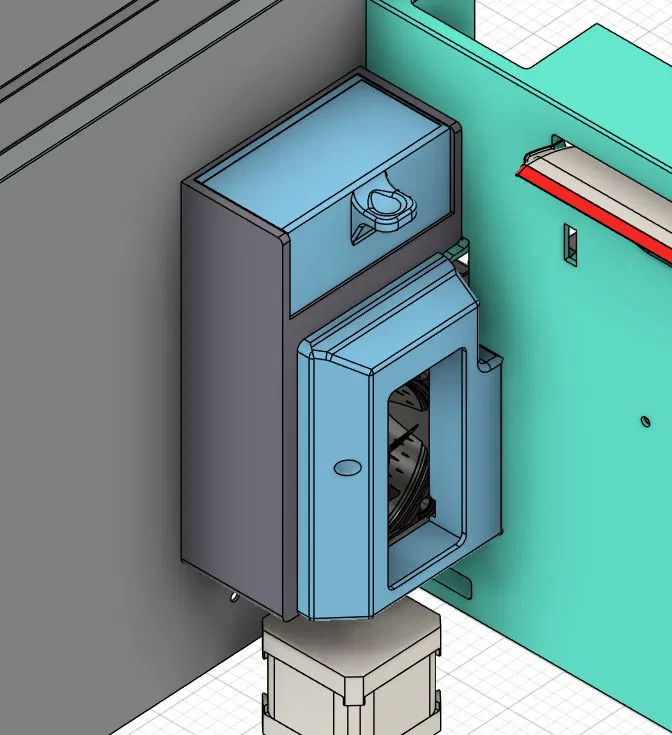

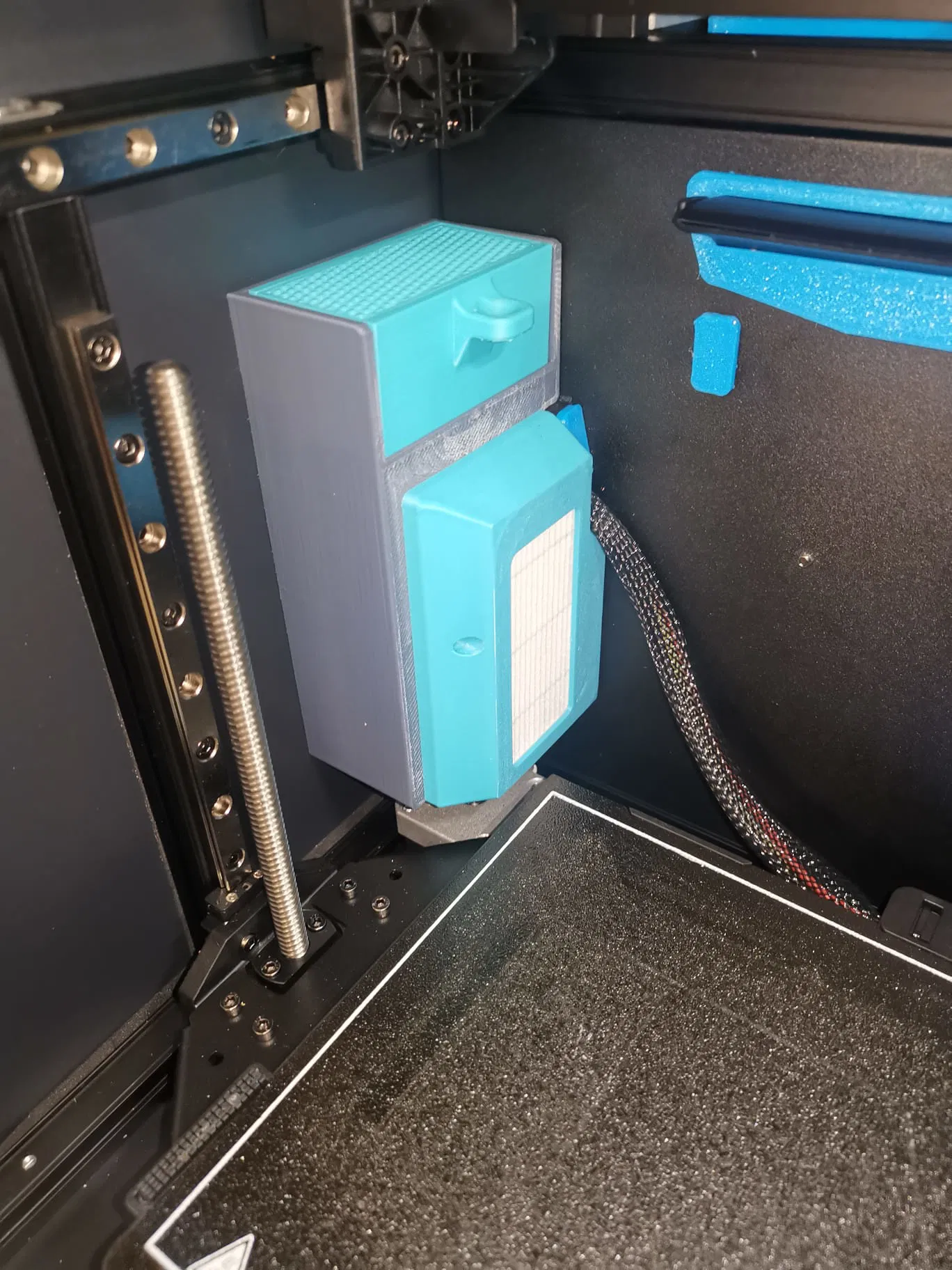

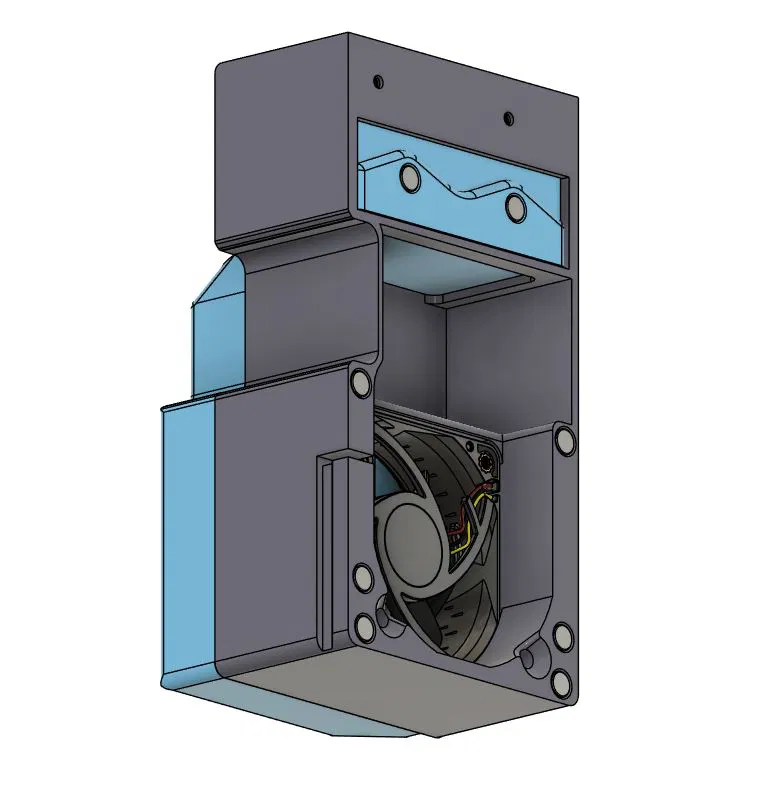

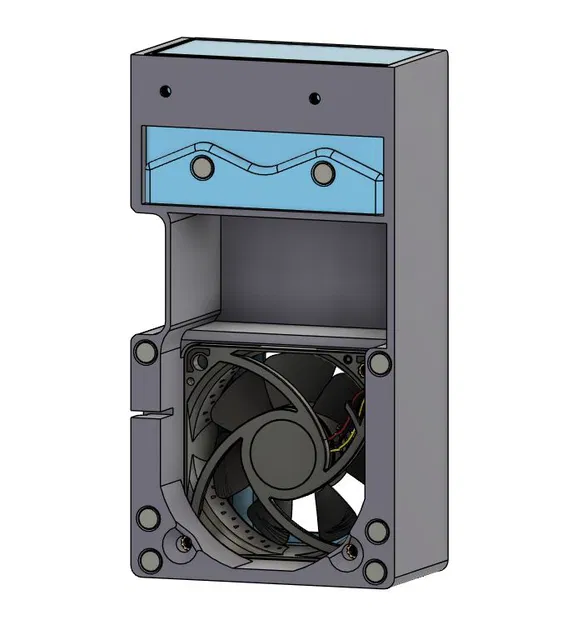

Bạn có thể xem hướng dẫn chi tiết trong phần ảnh chụp. Các hình ảnh hầu hết đều tự giải thích được.

Nên dùng loại vật liệu chịu nhiệt cao, ít nhất là PETG. Tui thì đã dùng ABS+.

BOM (Danh sách vật liệu):

• 2 con ốc M3x6 để gắn tấm chắn bên
• 1 con ốc M3x35 (loại 30-40mm) để gắn bộ lọc HEPA
• 2 con ốc M3x35 (loại 35-40mm) để gắn quạt
• 8 viên nam châm 6x3 mm
• 3 bộ chèn nhiệt kiểu Voron M3
• 1 bộ lọc HEPA (Kiểu hộp Bento - bộ lọc cho robot hút bụi "iLife V5")
• 1 quạt 6025 24 Volts

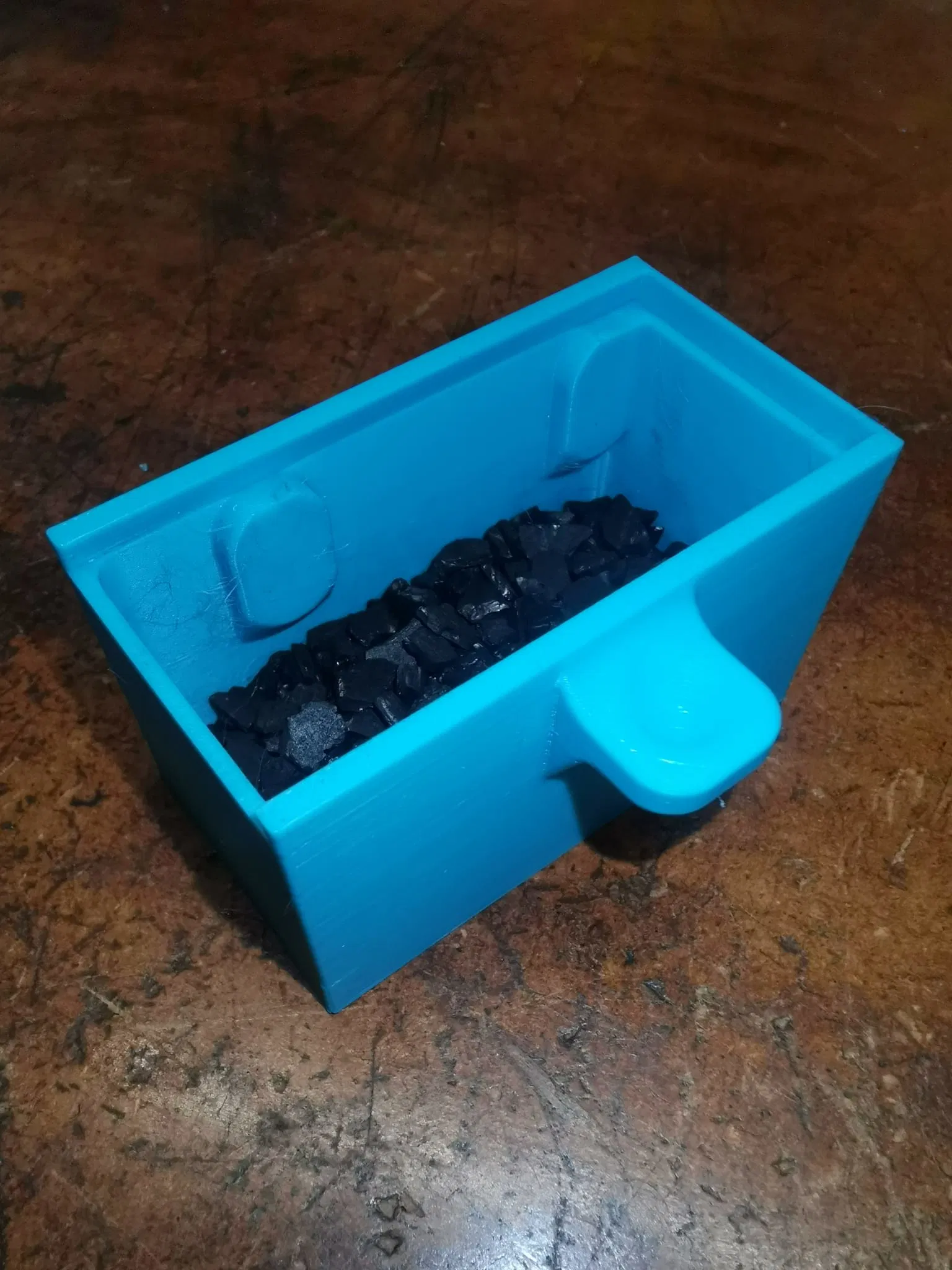

• Hạt Carbon (Carbon Pellets)

Các bộ phận tui đã dùng:

Quạt 6025: https://de.aliexpress.com/item/1005001311076519.html?spm=a2g0o.store_pc_home.promoteRecommendProducts_1023603087.1005001311076519&gatewayAdapt=glo2deu

Bộ lọc HEPA: https://de.aliexpress.com/item/4001333137700.html?pdp_npi=4%40dis%21EUR%21%E2%82%AC%206%2C27%21%E2%82%AC%206%2C27%21%21%2150.64%2150.64%21%40211b813f17656501277111213eef4e%2110000015723715590%21sh%21AT%21738244749%21X&spm=a2g0o.store_pc_allItems_or_groupList.new_all_items_2007550574343.4001333137700&gatewayAdapt=glo2deu

Nếu bạn thích thiết kế của tui, đừng ngại nhấn like, để lại bình luận hoặc đăng ảnh "make" nha :)

Chúc bạn in ấn vui vẻ!
