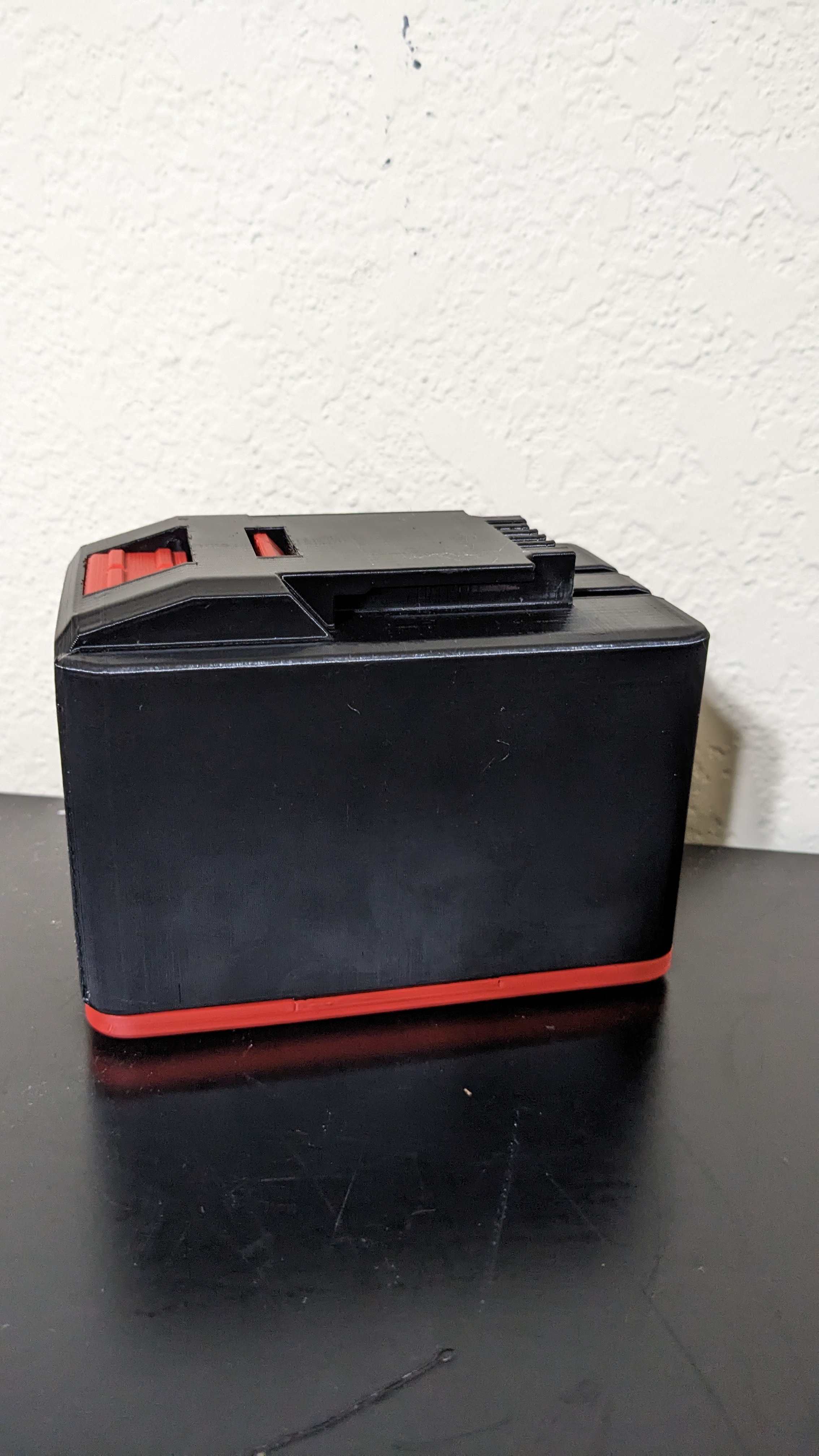

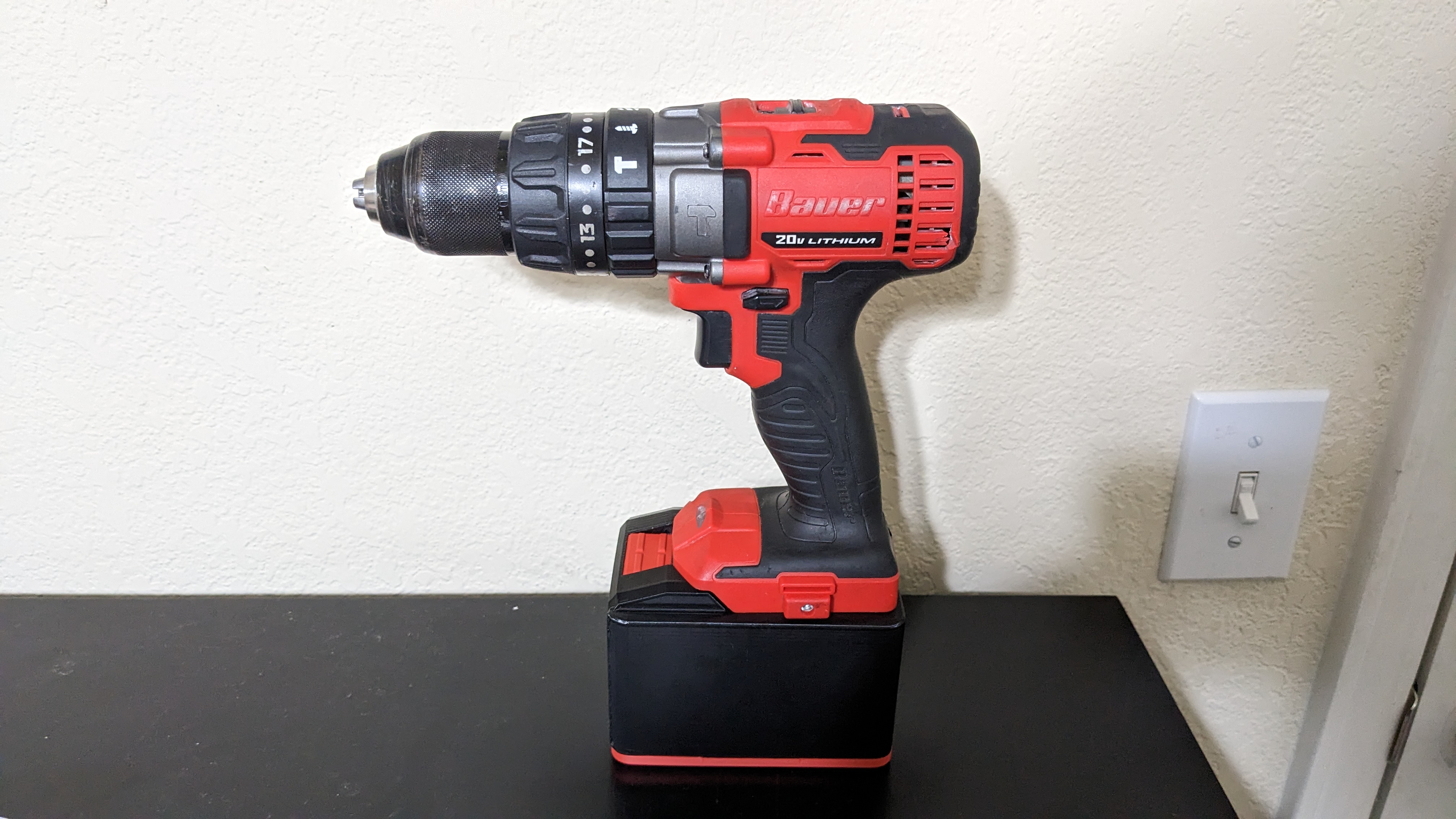

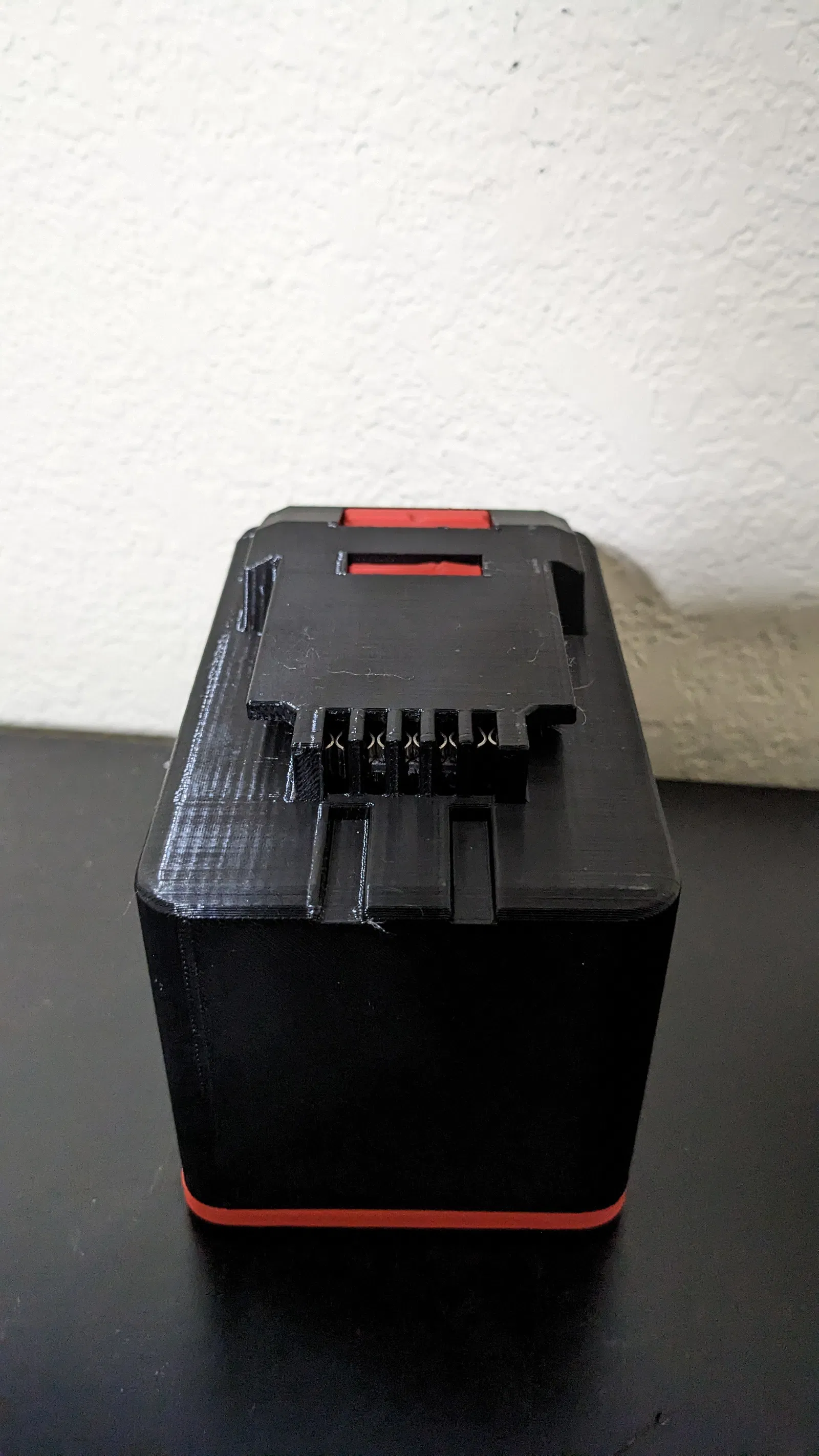

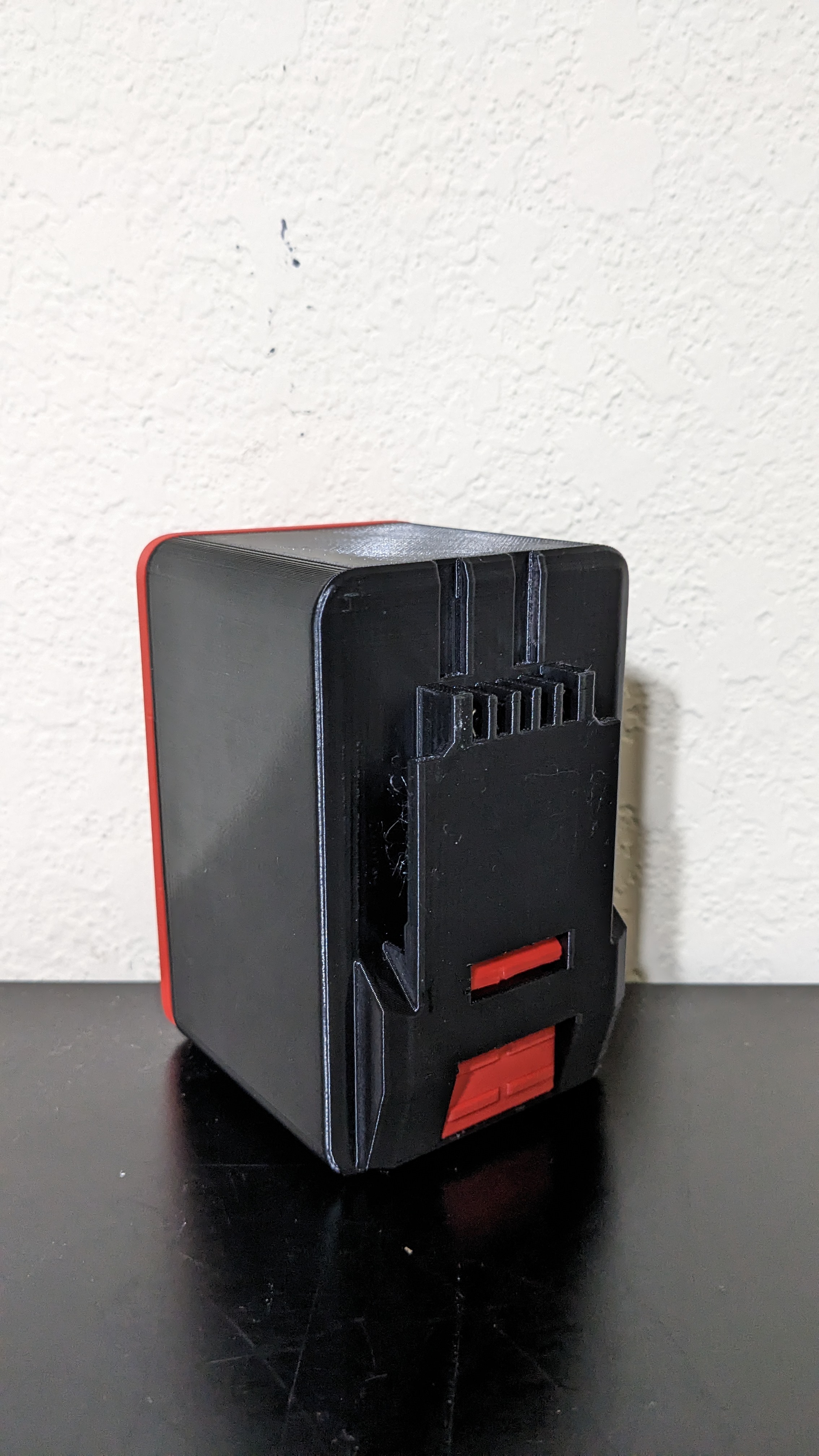

Bauer-Repacked pin Bauer tùy chỉnh mã nguồn mở

Tui có cục pin 1.5 Ah bị hư nên tui quyết định đóng lại để có thêm cell và dung lượng cao hơn.

In ấn:
Nên dùng PETG cho tất cả các bộ phận

In cái nắp dưới với hỗ trợ ở dọc theo sống lưng.

In cái lẫy khóa theo chiều dọc với hỗ trợ

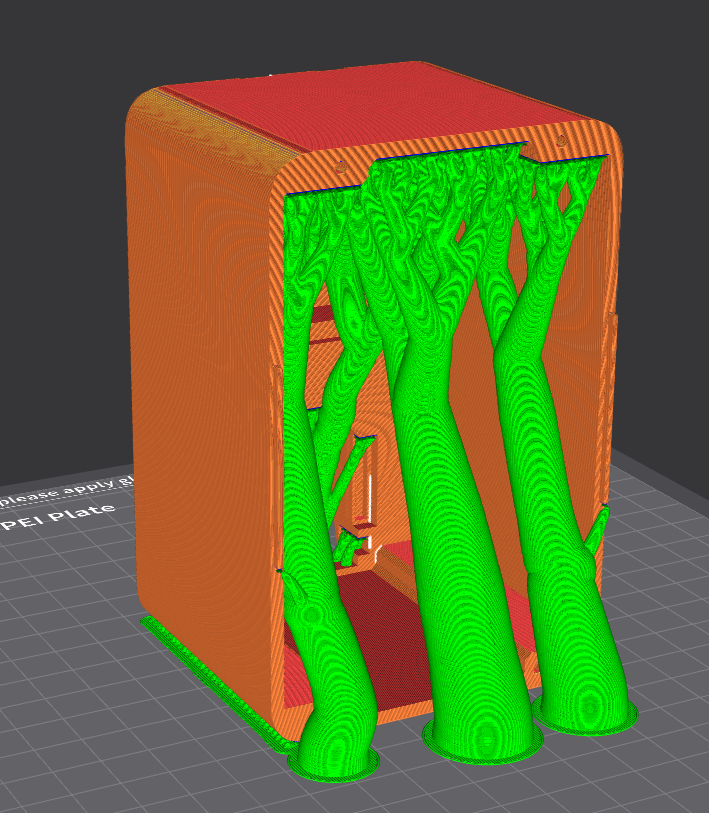

In cái vỏ chính như hình, tui khuyên dùng hỗ trợ dạng cây để dễ tháo.

Thanh lò xo không cần hỗ trợ và đã được định hướng sẵn.

Đóng gói dây điện:

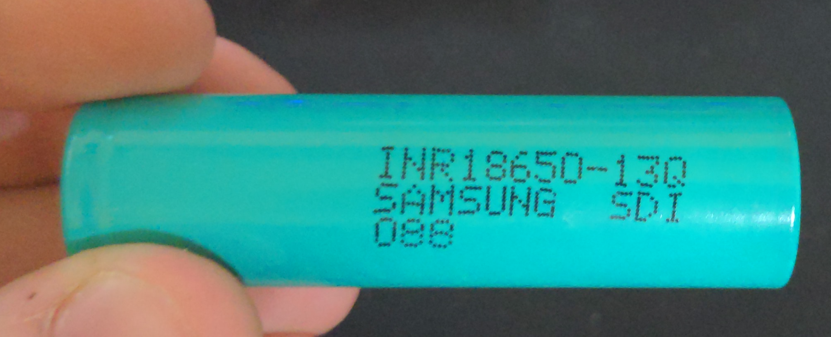

Phải chắc là bạn dùng cell 18650 chất lượng tốt có thể chịu được dòng điện đỉnh lớn. Tui đã dùng cell Samsung INR18650 lấy từ cục pin dụng cụ điện khác.

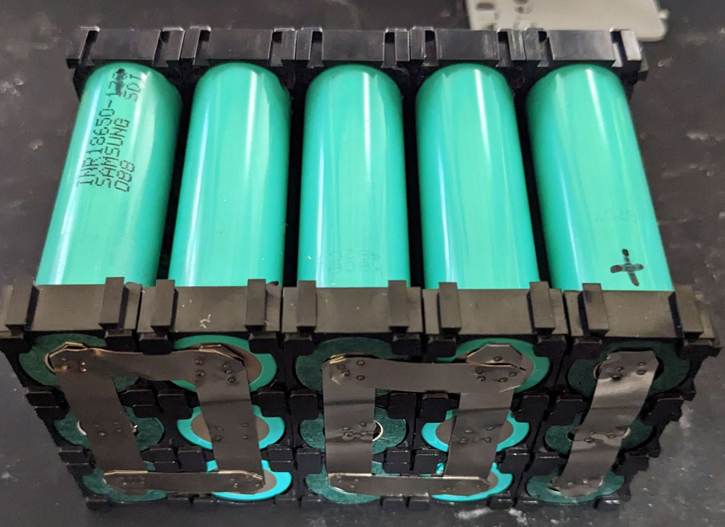

Lắp các cell lại với nhau bằng đế giữ 18650: bạn sẽ phải cắt bớt các tab thừa trên đế giữ để cục pin có thể vừa vào vỏ pin.

Sử dụng lại đầu nối nguồn cũ từ cục pin cũ và kết nối nó với bộ pin 18650 như sau:

2 sợi dây đen mỏng nhất không có trong sơ đồ được dùng cho cặp nhiệt điện; bạn có thể kết nối một cặp nhiệt điện loại K hoặc đơn giản là nối 2 sợi dây với một điện trở 10kΩ.

Sau khi hoàn tất phần điện, lắp bộ pin lại.
Cái lẫy khóa khớp vào vỏ pin với khoảng trống cho lò xo nguyên bản từ cục pin đã lấy.

Đặt thanh lò xo vào rãnh sau khi lắp lò xo và lẫy khóa, tui khuyên dùng keo siêu dính để giữ thanh này, nhưng không bắt buộc.

Trượt đầu nối và bộ pin vào vỏ, đặt nắp dưới vào và sử dụng 4 con vít nguyên bản từ cục pin đã lấy.
