Kẹp Gắn Limit Switch

Khi thiết kế một dự án có sử dụng limit switch, tui thường gặp phải hai vấn đề:

• Làm sao để gắn cái switch cho gọn gàng.

• Làm sao để chỉnh vị trí của nó mà không cần in lại cả cái thiết kế.

Cái mẫu này là một hệ thống kẹp đơn giản dành cho các limit switch tiêu chuẩn, dùng ốc M3, được thiết kế để bạn chỉ cần in lại cái kẹp khi tinh chỉnh vị trí hoàn hảo. Mẫu này được thiết kế cho limit switch này.

Các file đi kèm

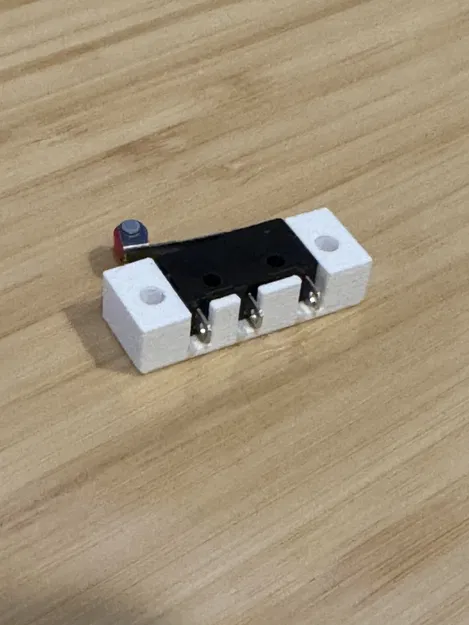

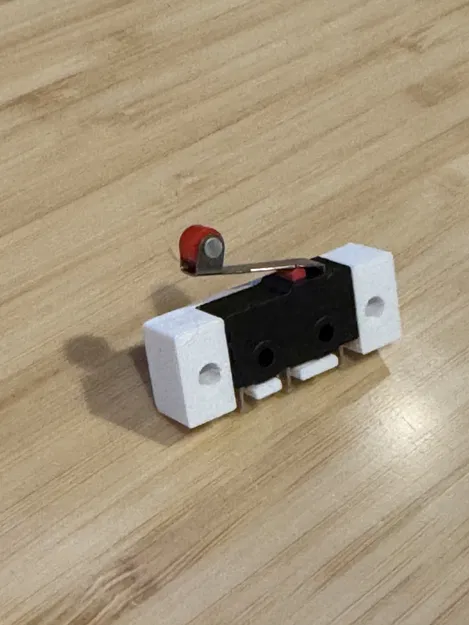

• Mẫu lỗ gắn âm – dùng cái này để đặt lỗ gắn switch vào vị trí bạn muốn trong bộ phận chính của bạn.

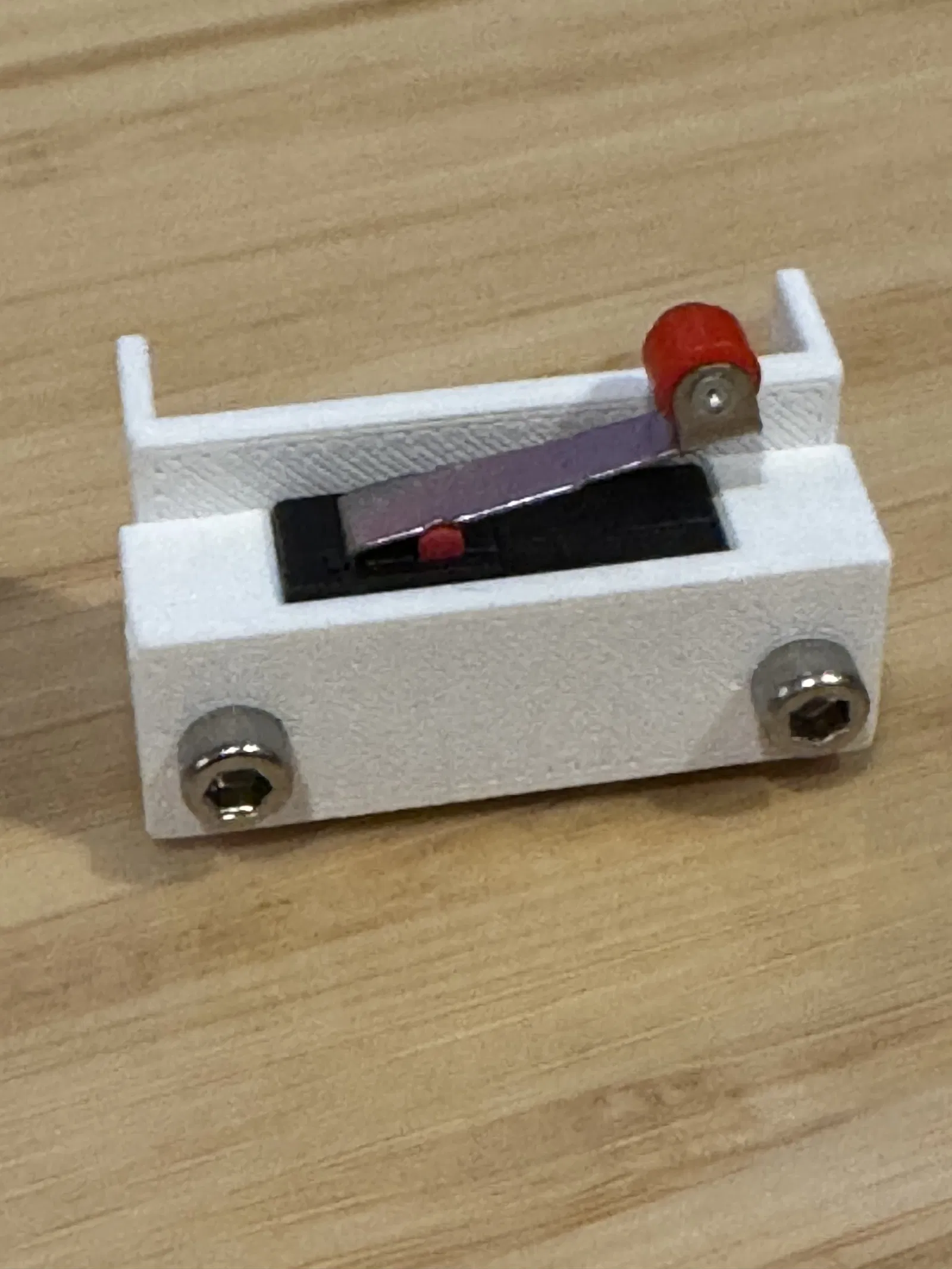

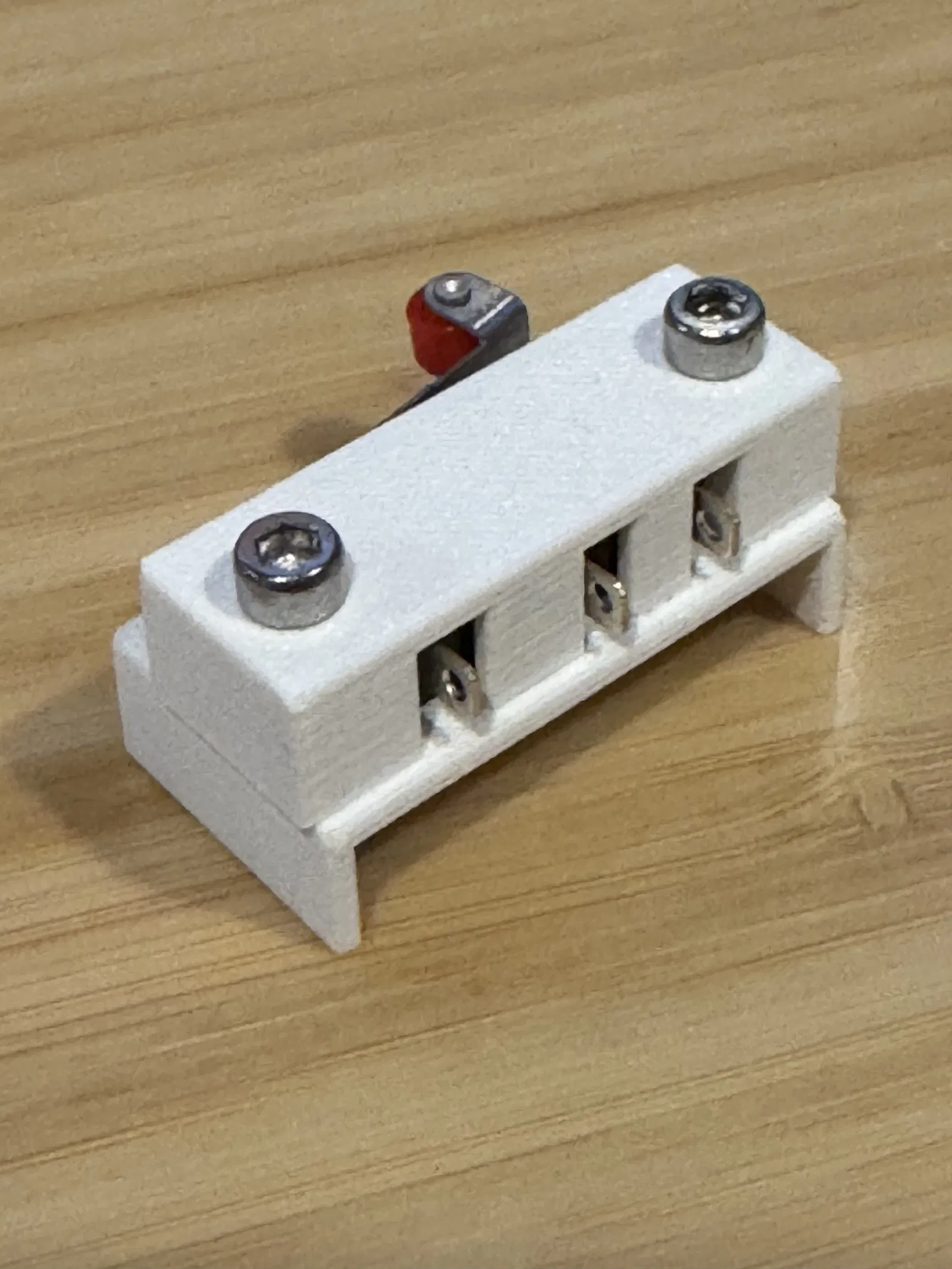

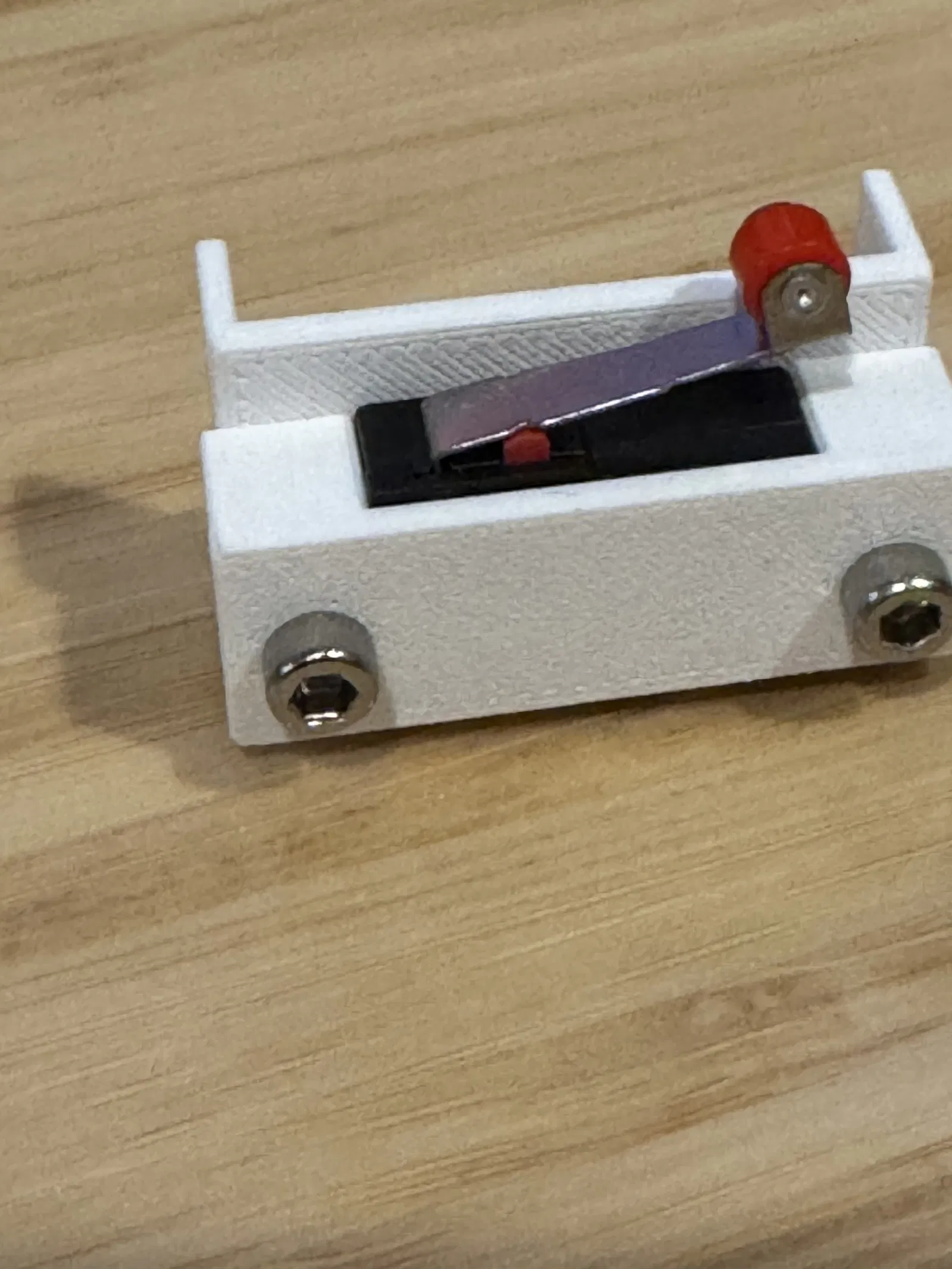

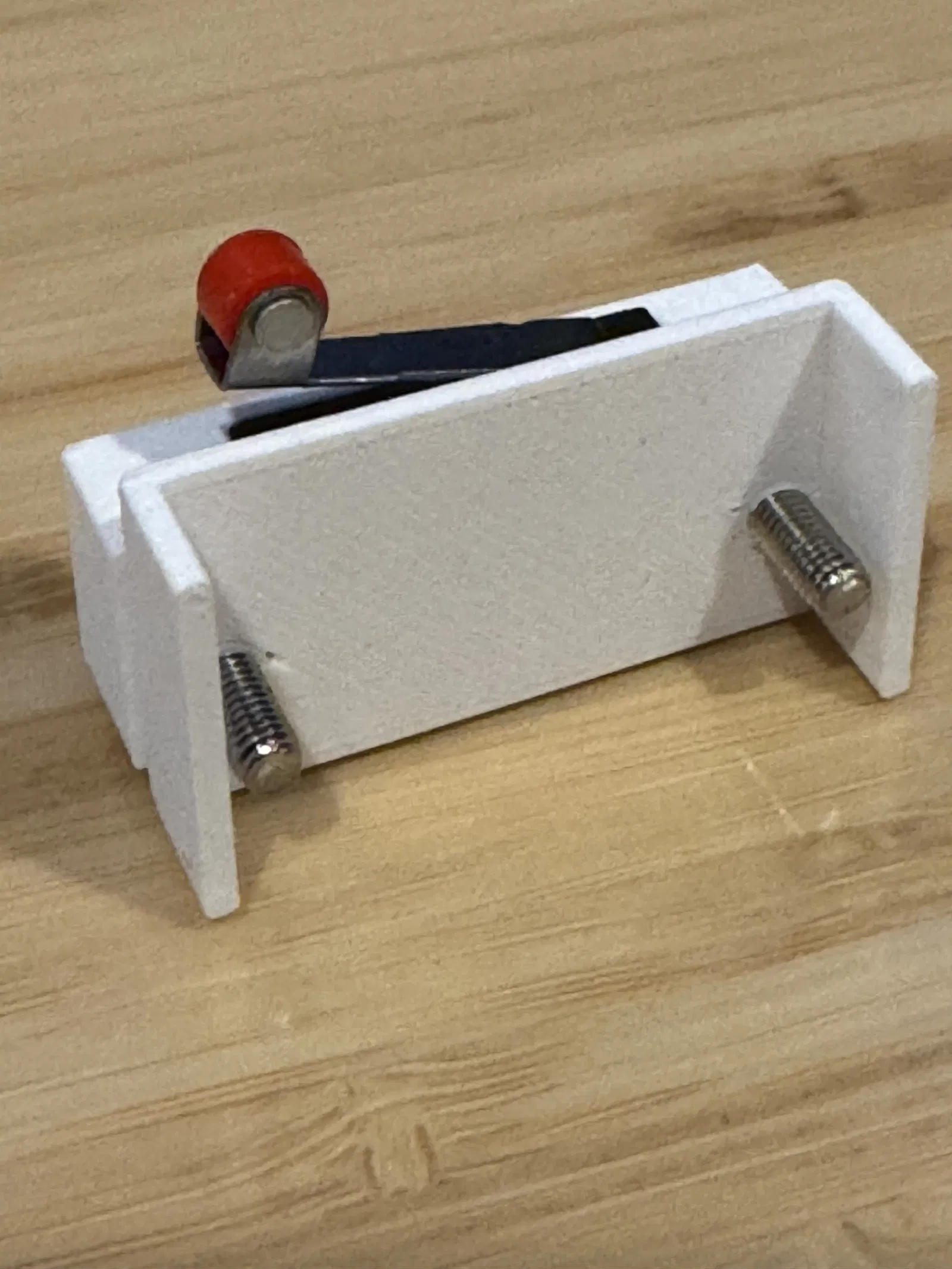

• Cái kẹp gắn limit switch (limit_switch_mount_clip) – cái kẹp chính để giữ switch.

• Các biến thể kẹp – một vài tùy chỉnh offset có sẵn để bạn có thể chỉnh vị trí switch mà không cần sửa đổi mẫu chính.

• Cái kẹp gắn limit switch không có lỗ (limit_switch_mount_clip_no_holes) – một cái kẹp trống để bạn tùy chỉnh.

• Lỗ gắn kẹp âm (negative_clip_holes) – cho phép bạn di chuyển lỗ gắn kẹp đến bất cứ đâu bạn cần.

• Mã nguồn OpenSCAD – để chỉnh sửa kích thước và vị trí lỗ một cách tham số.

Cách sử dụng

1. Dùng mẫu lỗ gắn âm để thêm lỗ gắn switch vào dự án của bạn ở nơi bạn nghĩ là hợp lý.

2. In cái kẹp gắn limit switch và thử vị trí của switch trong bản dựng của bạn.

3. Nếu nó hơi lệch, hãy in một trong các biến thể kẹp để điều chỉnh vị trí cho đến khi bạn thấy ưng ý.

4. Nếu không có tùy chọn nào phù hợp, hãy in kẹp không lỗ và kết hợp với lỗ gắn kẹp âm để tạo vị trí lỗ tùy chỉnh của riêng bạn.

Nếu bạn dùng OpenSCAD, bạn có thể mở file mã nguồn đi kèm và tự tạo các biến thể tùy chỉnh của riêng mình trực tiếp.
