Màn hình LED ma trận cho case Cooler Master Qube 540

Gắn thêm một màn hình LED ma trận RGB lớn vào case Qube 540 của bạn. Tôi có hai yêu cầu cho thiết kế này:

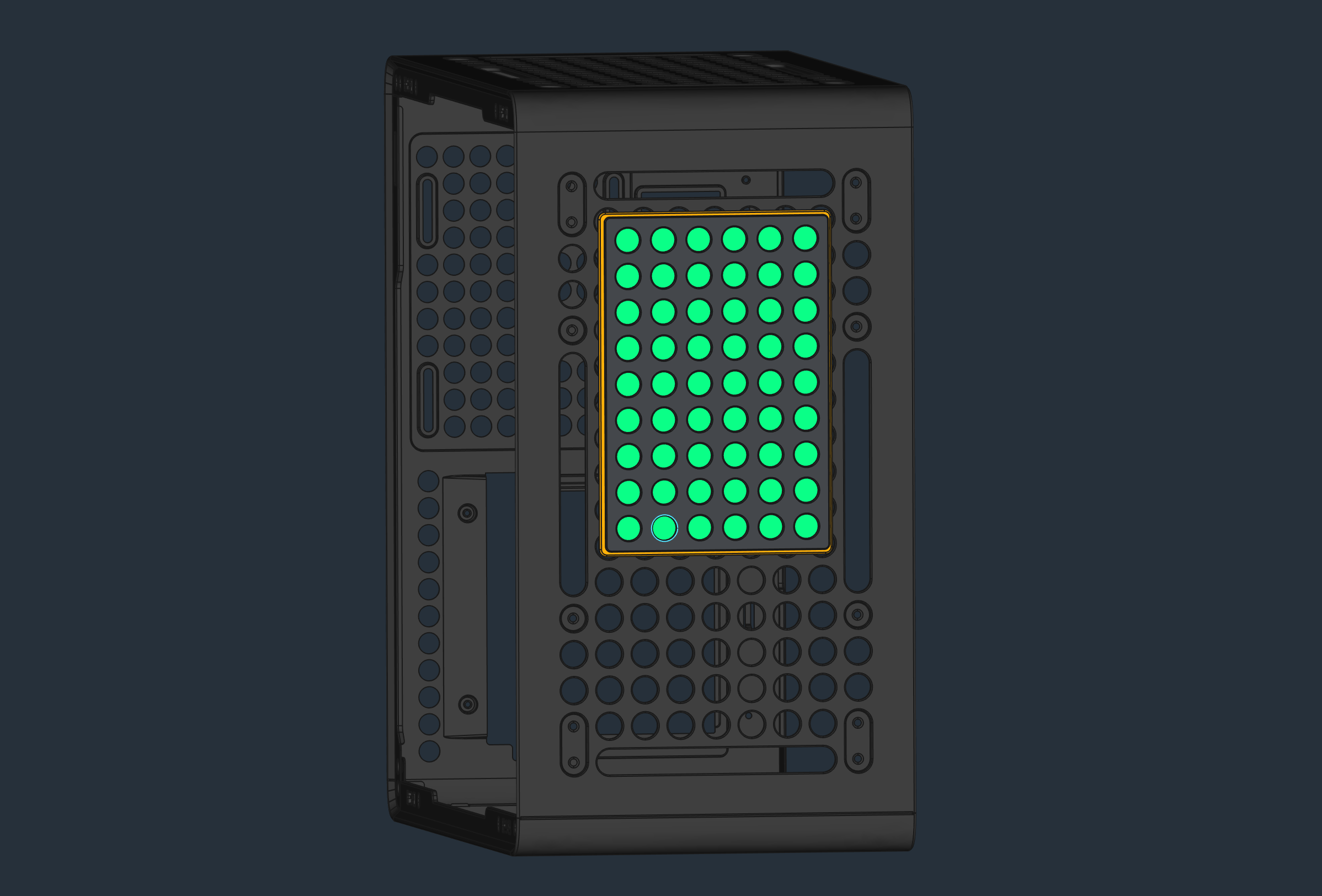

• Nó phải tích hợp với thiết kế của Qube 540, nghĩa là chúng ta thấy các lỗ có kích thước tương tự khoảng 14mm cách nhau 20mm.
• Nó vẫn cần cho phép luồng không khí tốt đi qua các mặt của case.

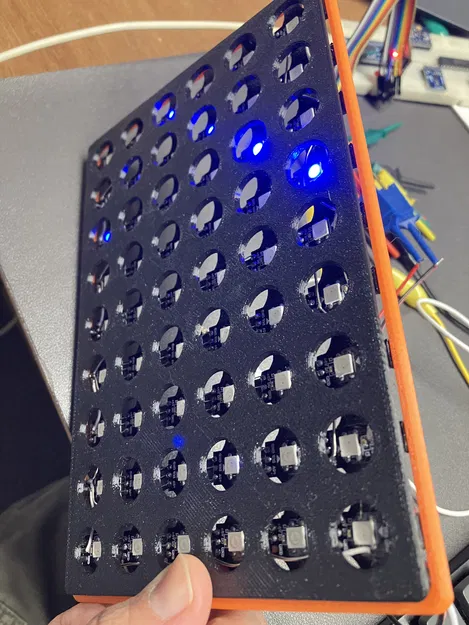

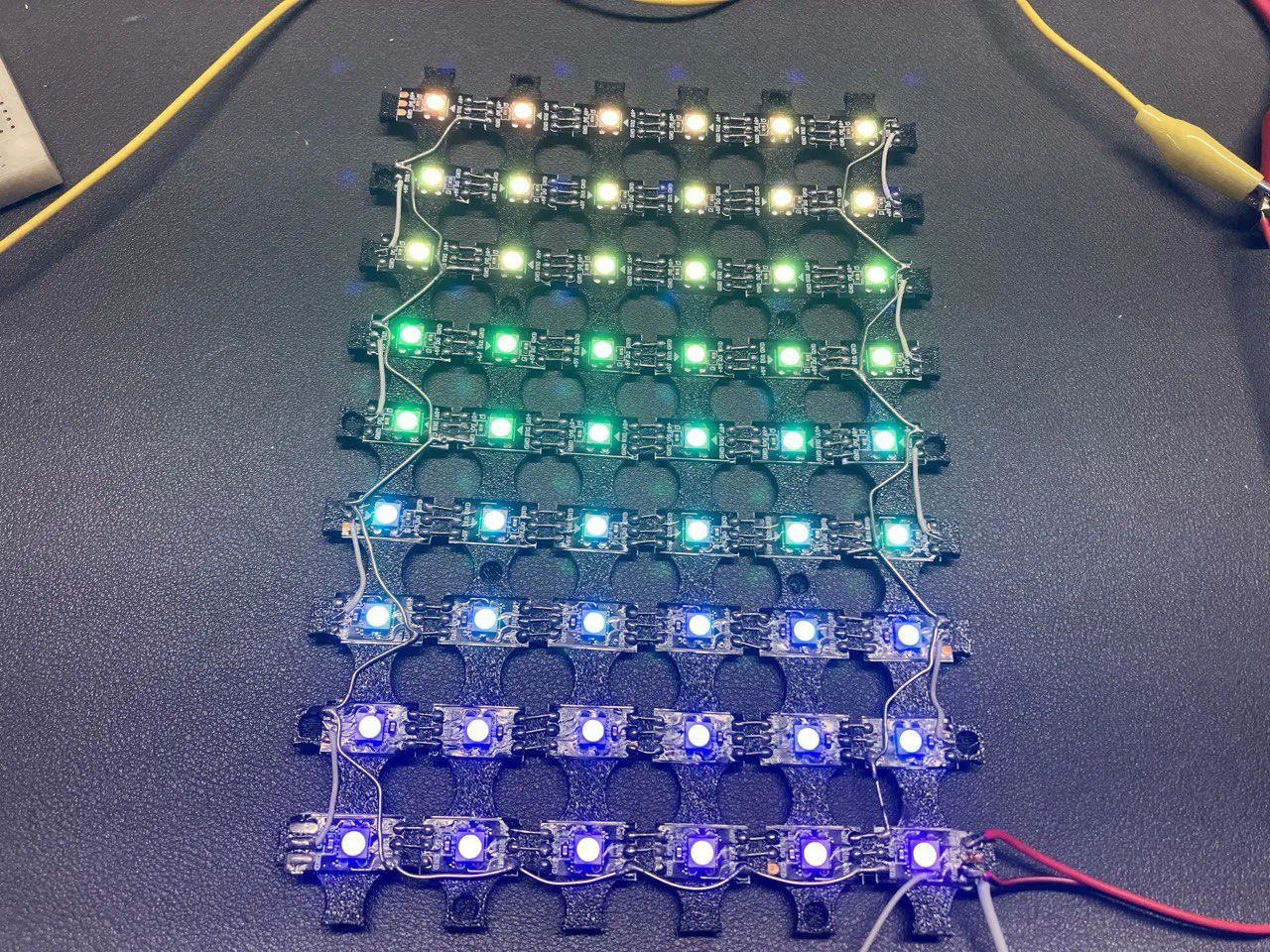

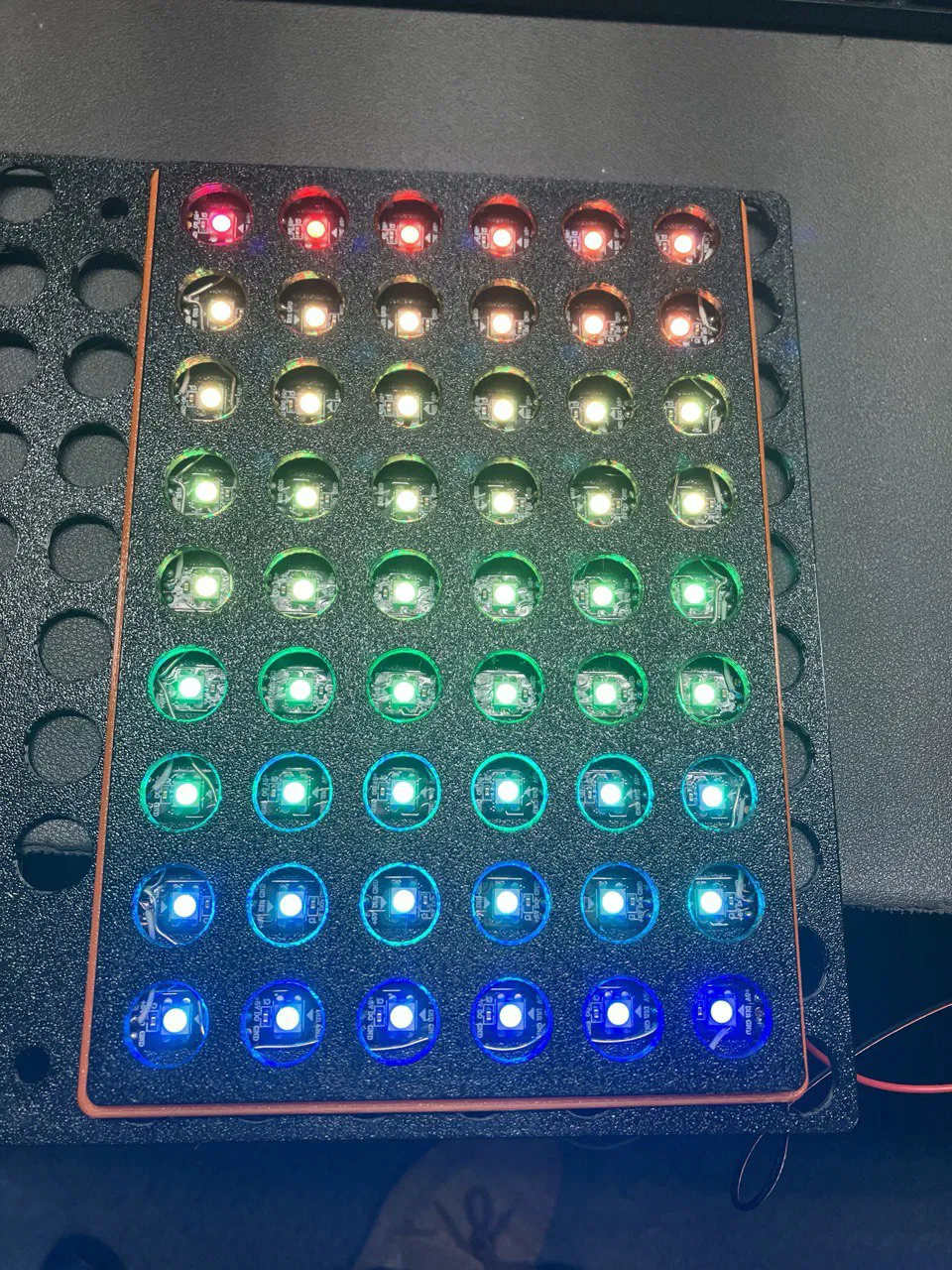

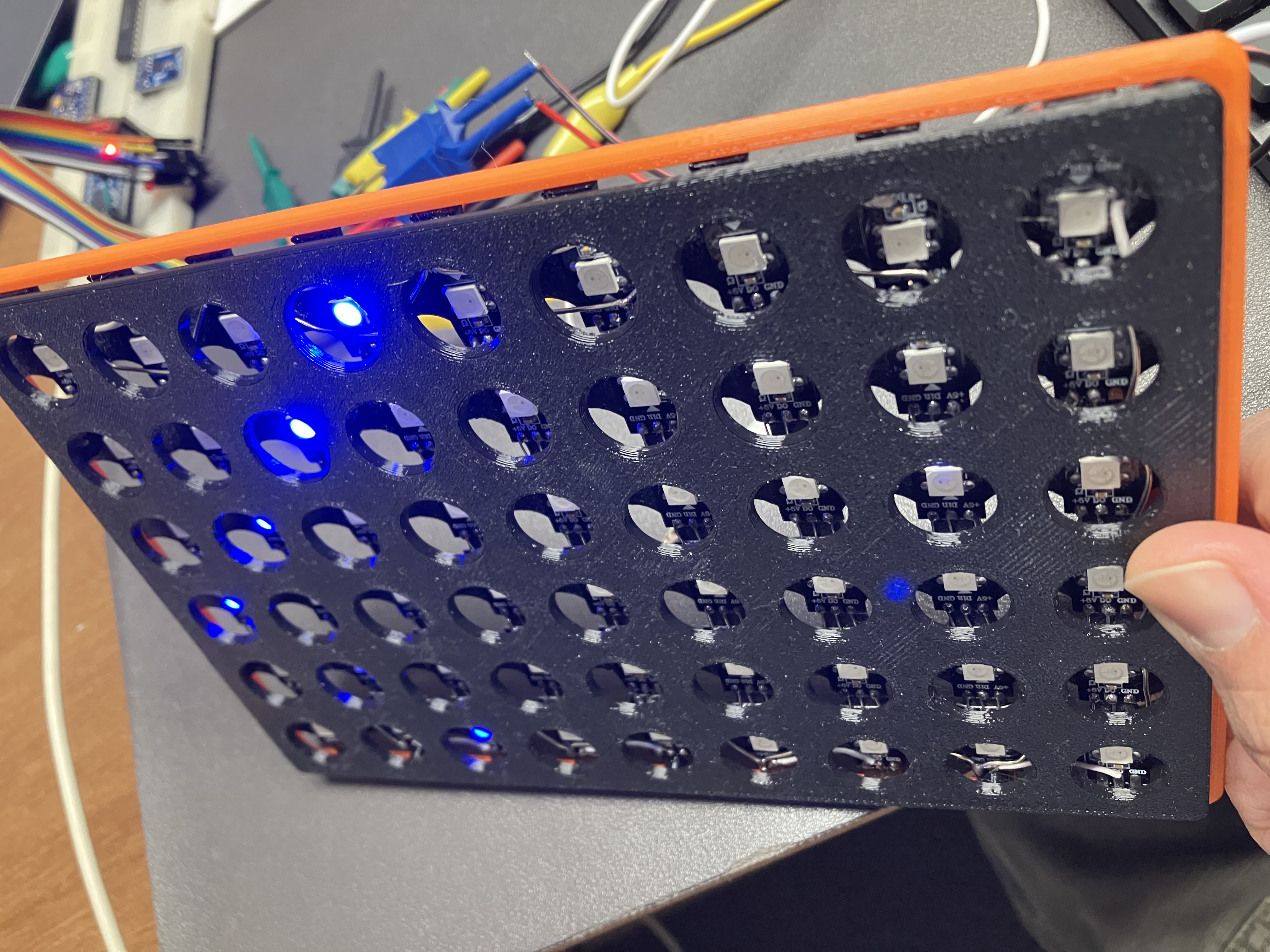

Có một lưới cơ sở nơi các đèn LED WS2812 được đặt vào (xem ảnh). Cái này sẽ gắn vào case bằng nam châm 6x2mm. Các đèn LED được sắp xếp theo kiểu lượn sóng từng hàng một trong trường hợp của tôi. Nếu bạn có thể tìm thấy một dải đèn LED có khoảng cách 20mm, việc đấu dây sẽ đơn giản hơn nhiều. Sau đó, có một nắp che chủ yếu để giấu phần lớn dây điện. Nắp che được cách ly bằng các chốt để có đủ luồng không khí. Trong trường hợp của tôi, các chốt giữ nắp che với lưới ma trận chính bằng ma sát, nhưng bạn có thể thêm một vài giọt keo siêu dính nếu cần. Cuối cùng, có một khung lưới để làm cho nó đẹp hơn một chút. (Trong một số hình ảnh, có một lưới khác ở phía sau - đó chỉ là để tham khảo về cách nó sẽ trông như thế nào so với case.

Nếu bạn muốn che một khu vực lớn hơn, việc xếp chồng và mở rộng chúng rất đơn giản.

Tôi đã sử dụng Arduino Nano để điều khiển cái này. Arduino có thể được đặt vào một trong nhiều vỏ có sẵn trên Printables và giấu bên trong case. Ngoài ra, tùy thuộc vào bộ nguồn của bạn, bạn có thể cấp nguồn trực tiếp từ đường 5V của PSU. (Như đã hiển thị, cái này sẽ kéo tối đa 3,24A = 60mA*54, hoặc 16,2W. Vì vậy, không quá nhiều.)

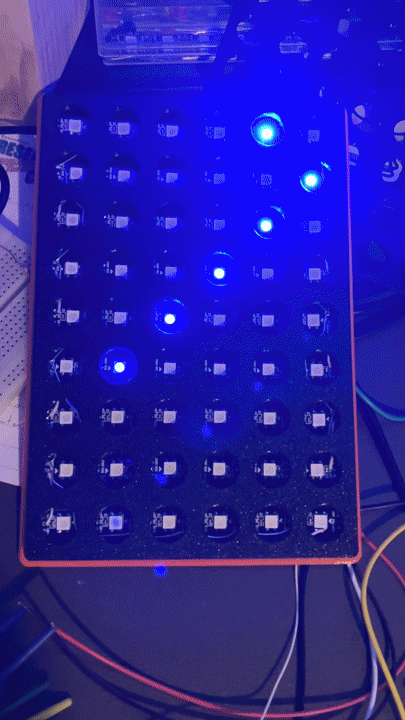

Mã cho một vài hoạt ảnh RGB được bao gồm. (Hình ảnh trên là hoạt ảnh 2d bounce.) Một ứng dụng tiềm năng trong tương lai có thể là sử dụng Arduino để đo tốc độ quạt hoặc nhiệt độ và hiển thị chúng dưới dạng biểu đồ thanh hoặc để chúng điều khiển các thông số của hoạt ảnh.
