Lynx Rút Gọn Toàn Phần

Cái lynx này có chỗ cho phần rút dài (xem hijinx) nhờ cụm bơm, nhưng bạn cũng có thể cắt bỏ phần đó để làm cho blaster ngắn lại. Vấn đề là nó đòi hỏi phải có thanh phẳng tùy chỉnh hoặc thanh minx với nhiều bản in hơn. Cách bạn tìm người sản xuất chúng thì tôi không biết.

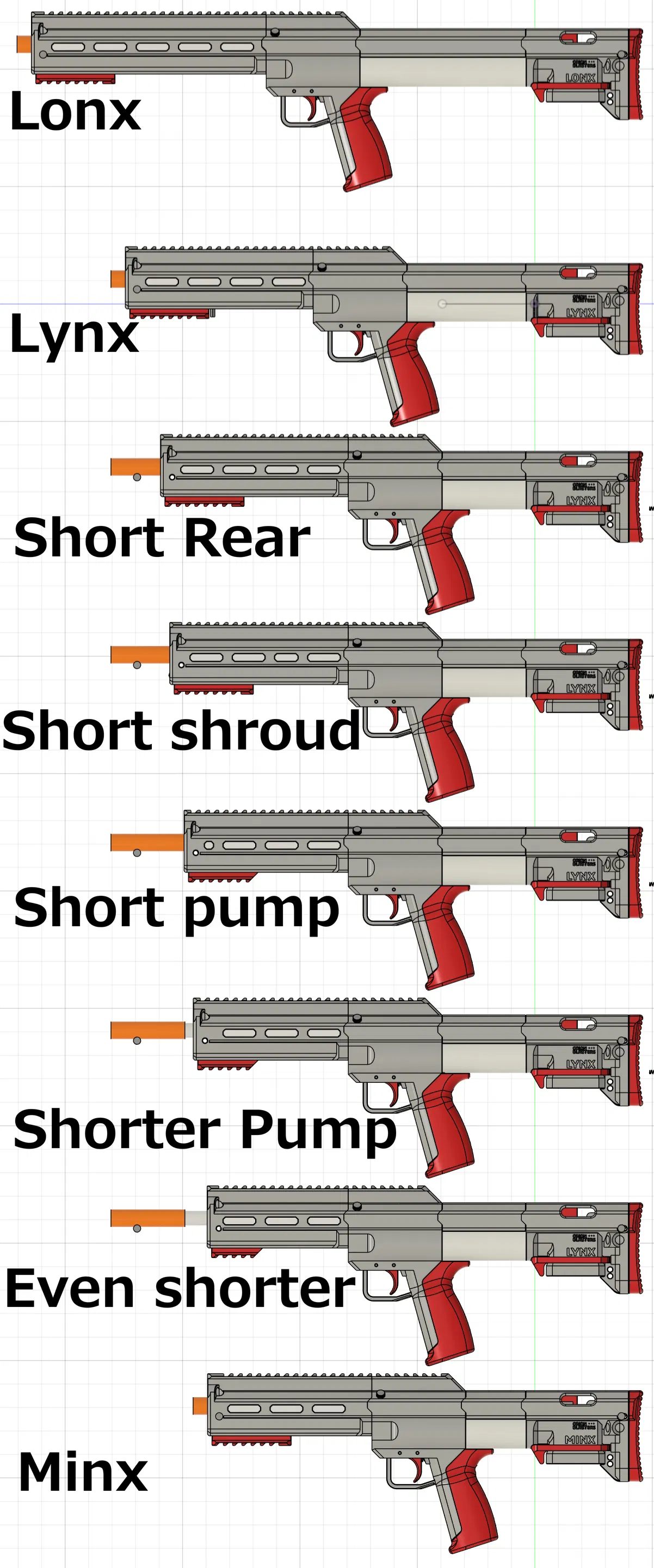

Những bản độ này làm giảm chiều dài từ 38mm so với tiêu chuẩn đến chiều dài minx (tùy thuộc vào mức độ thoải mái của bạn với việc bơm di chuyển lùi lại và trở nên mỏng hơn) thay vì khoảng 90mm.

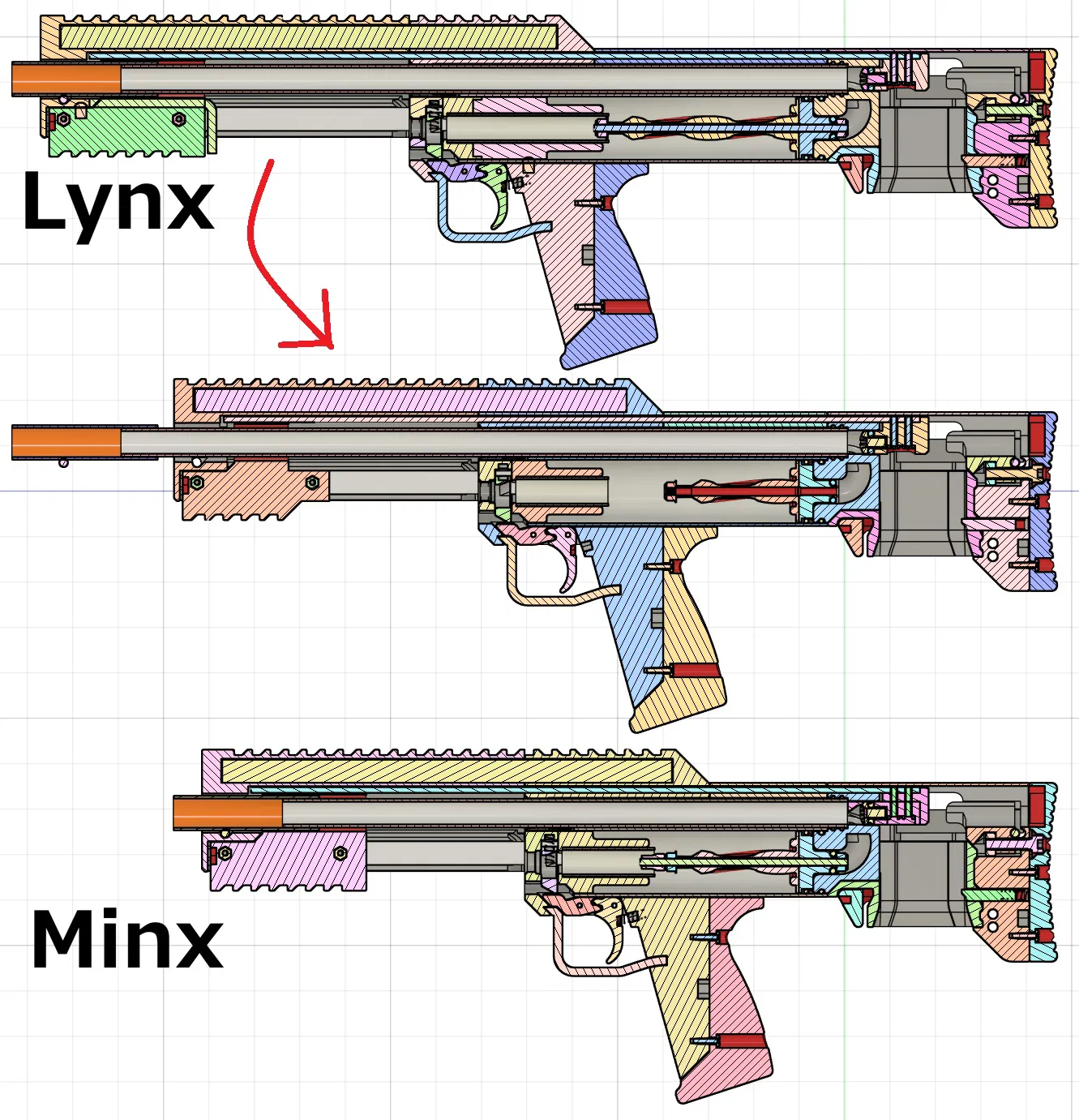

Một khẩu Lynx sử dụng cụm cò Minx sẽ nằm khoảng giữa mức giảm 38mm và 48mm vì Minx có cụm cò nhỏ gọn và đẩy bơm lùi lại 5mm.

Lưu ý khi lắp ráp: Hãy đảm bảo thêm đuôi vào ống piston để nó không bị kẹt bên ngoài cò3.

Để sản xuất thanh, tham khảo bản vẽ kỹ thuật thanh phẳng của Dan và thực hiện các mức giảm bên dưới (nhưng các vết cắt thanh truyền sẽ khác nhau). Nó sẽ hơi lộn xộn với các phép chuyển đổi hệ mét/imperial.

Thay thế thanh phẳng bằng nhôm:

• Các thanh bơm có thể được in với một miếng đệm để lấp đầy khoảng trống giữa khối bơm và cụm cò, đồng thời chuyển ứng suất của lò xo sang khối bơm thay vì thanh nhôm. In miếng đệm được điều chỉnh tỷ lệ để nhỏ hơn một chút so với khoảng cách giữa khối bơm và cò1, sau đó in phần cuối được điều chỉnh tỷ lệ cho phần còn lại (hoặc chỉ in một cái được điều chỉnh tỷ lệ cho toàn bộ khoảng cách và hy vọng nó có độ dài phù hợp). Bạn có thể thấy ý tưởng này trên s400, nơi nó là một khối rắn, nhưng ở đây chúng ta có thể chỉ cần đặt một miếng đệm để đạt được kết quả tương tự. Cấu hình này đã xử lý tốt hijinx+ trên k25 (chỉ dưới 300 fps) trong băng đạn tôi đã sử dụng.

• Thanh truyền không chịu nhiều ứng suất, chỉ di chuyển qua lại bởi bơm, với sức cản thực tế duy nhất là ram nếu vòng chữ O bị siết chặt. Tuy nhiên, thanh này quá dài để in trong một mảnh, vì vậy nó cần được chia ra. Một giao diện móc nhỏ đã hoạt động và có độ giật in đáng ngạc nhiên trên khẩu lynx của tôi.

• Các thanh duy nhất không thể thay thế dễ dàng là thanh thân vì chúng chịu ứng suất chủ động để giữ chặt blaster và cung cấp độ cứng.

(thanh ray trên cùng hoàn toàn tùy chọn, như đã thấy bởi nhiều bản sửa đổi loại bỏ nó để có thanh ray cấu hình thấp. In hoặc chế một thanh theo độ dài bạn muốn)

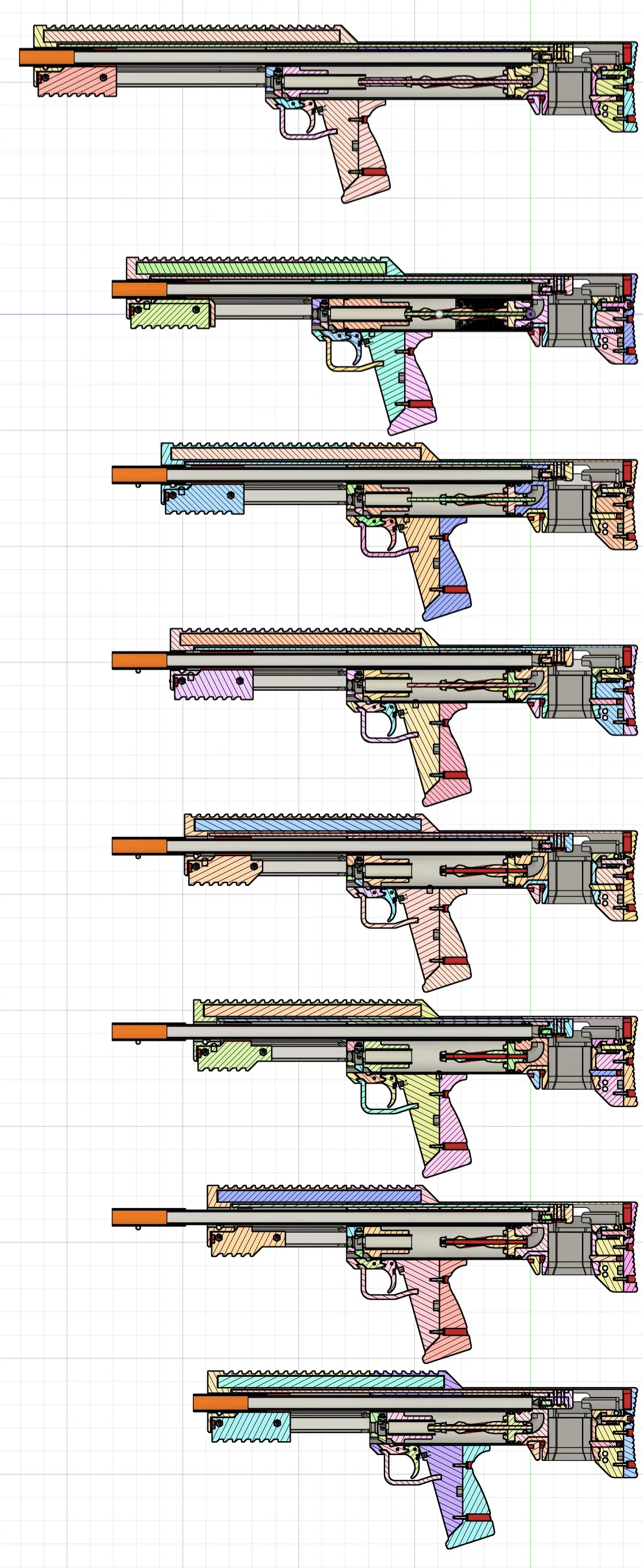

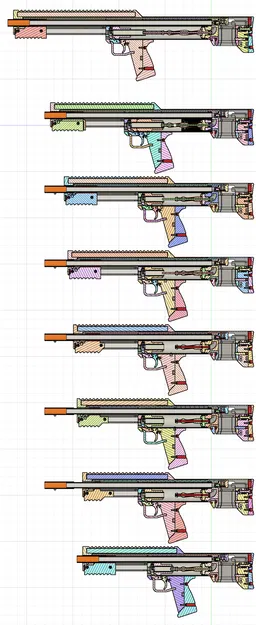

Giảm 38mm:

Bằng cách cắt miếng đệm thân, ống piston, thanh thân và thanh truyền đi 38mm, đồng thời sử dụng cò3 và piston minx (nhưng với đuôi kiểu hijinx), bạn có thể giảm phần đuôi đi 38mm.

Giảm 48mm:

Bằng cách rút ngắn tất cả các thanh thêm 10mm nữa (48mm cho thanh thân và thanh truyền, 10mm cho thanh bơm) và đẩy bơm lùi lại 10mm, bạn sẽ giảm được chiều dài thêm một chút. (Thêm vào các thay đổi khác ở trên)

Giảm 63mm:

Hơi kỳ cục nhưng sử dụng phần cứng hiện có (thanh thân và thanh truyền minx). Yêu cầu in lại ram, ốp che và bơm. Lưu ý rằng bơm di chuyển xa hơn về phía bộ phận nhận. (Cũng sử dụng miếng đệm, pt và các thay đổi bên trong từ trên.) Hoặc, bạn có thể có thanh truyền và thanh thân tùy chỉnh để làm cho phiên bản này sạch sẽ như các phiên bản khác.

Giảm 73mm:

Sử dụng cấu hình sạch sẽ hơn từ trên nhưng với bơm hijinx mạnh mẽ hơn để thu hẹp thêm 10cm nữa. Điều này đòi hỏi một bộ thanh tùy chỉnh đầy đủ một lần nữa ngoài các thay đổi trước đó.

Chiều dài Minx:

Một bơm hijinx mạnh mẽ hơn nữa để thu hẹp thêm 15cm, gần bằng chiều dài minx, và có thể sử dụng thanh thân minx tiêu chuẩn.

Các Bộ Thân Khác:

Giảm miếng đệm thân đi 38mm và ốp che đi phần còn lại tương ứng (10, 25 hoặc 35) bằng cách cắt từ giữa chúng.

Tôi cũng khuyên bạn nên giảm đường kính bên trong khối bơm của mình xuống ~19mm hoặc thấp hơn nếu bạn không sử dụng scar bên trong để tăng độ bền, đặc biệt đối với các bơm ngắn nhất và loại sử dụng thanh minx kỳ cục.
