Bộ Chuyển Đổi Quạt 140mm Sang Ống 100mm

Thiết kế

Các món đồ này được làm ra để gắn vừa với các quạt 140mm tiêu chuẩn thường được các nhà sản xuất quạt máy tính, vỏ case và rack sử dụng, để kết nối với ống thông gió 100mm mềm có kẹp.

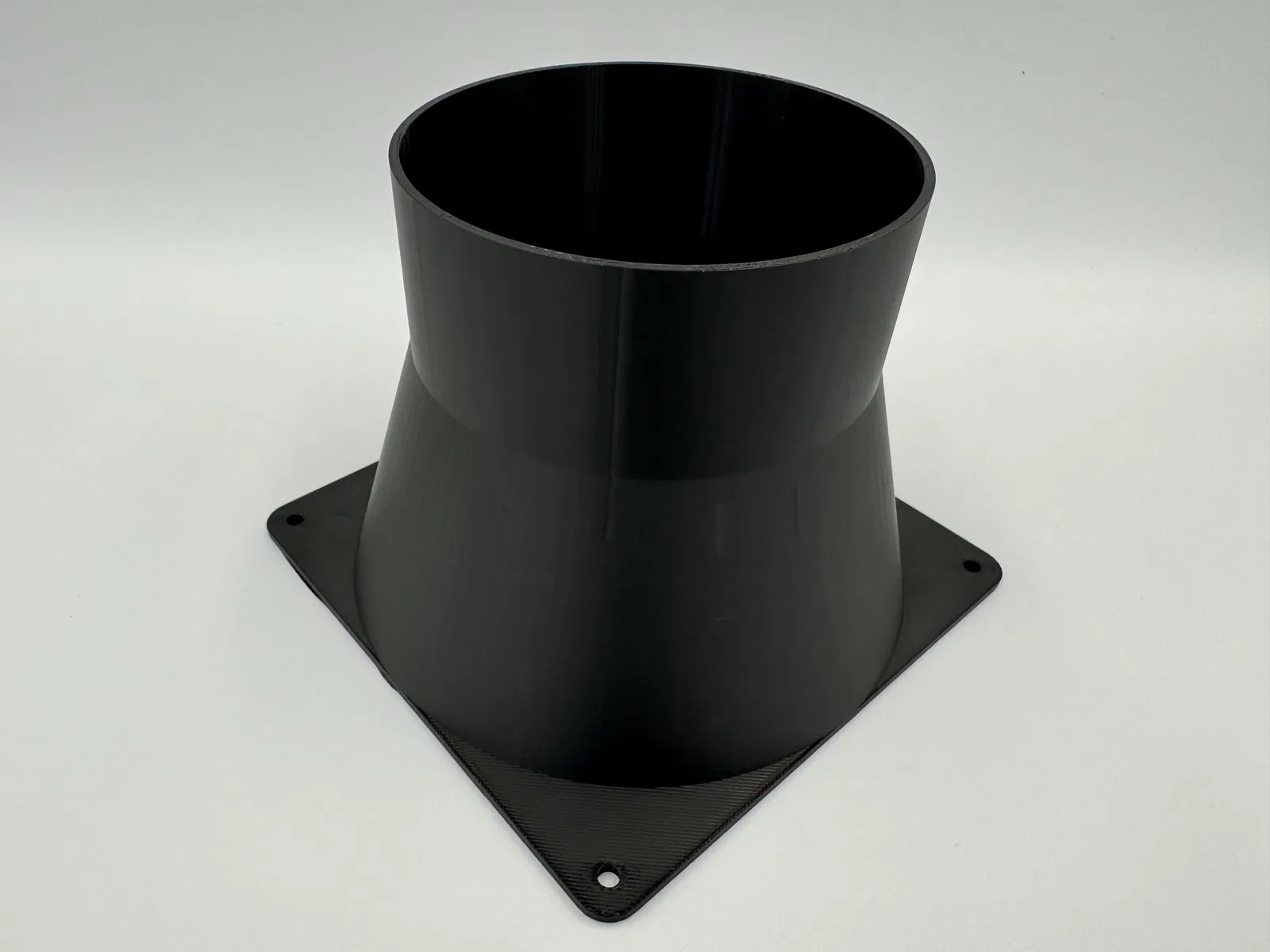

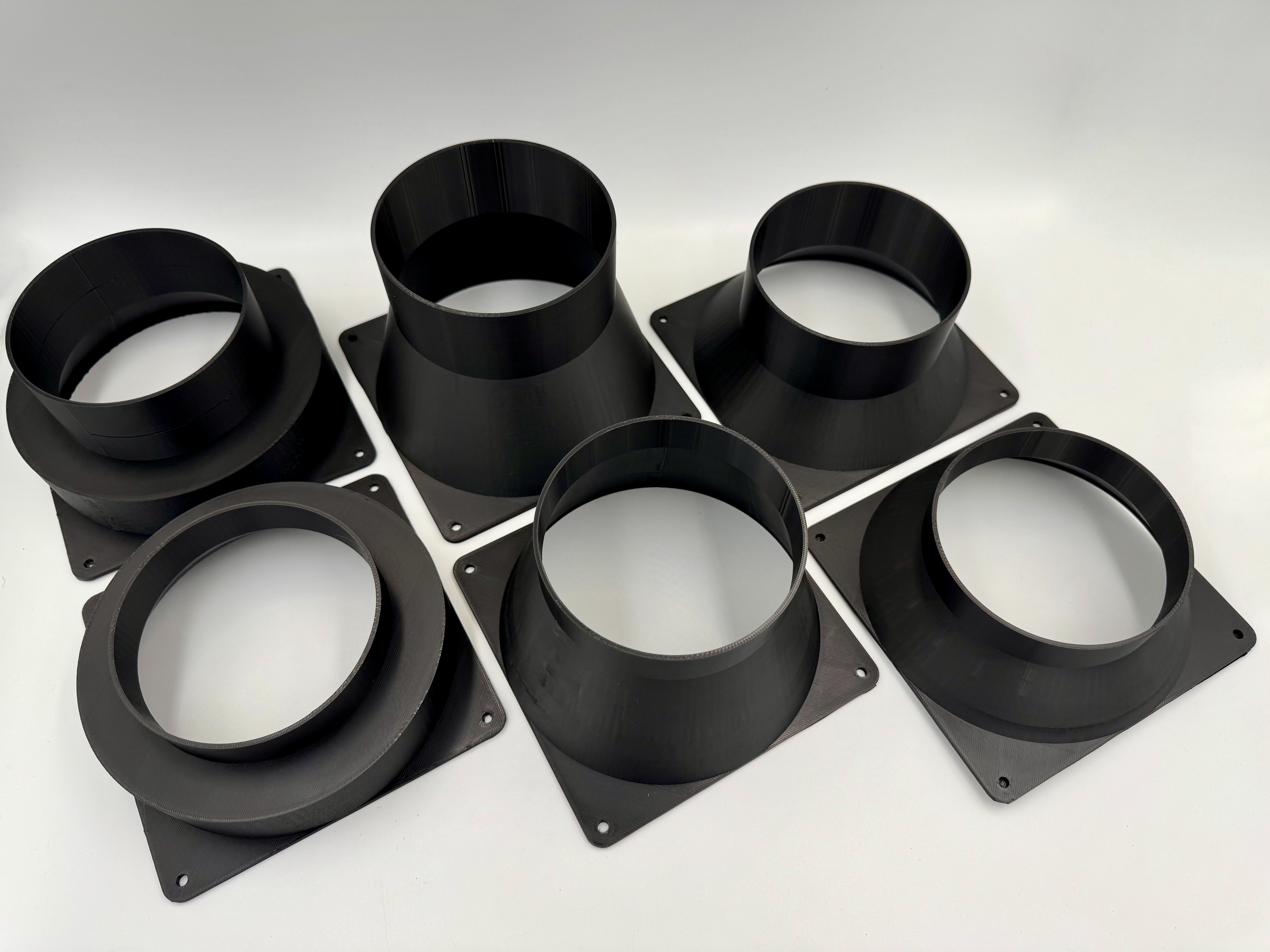

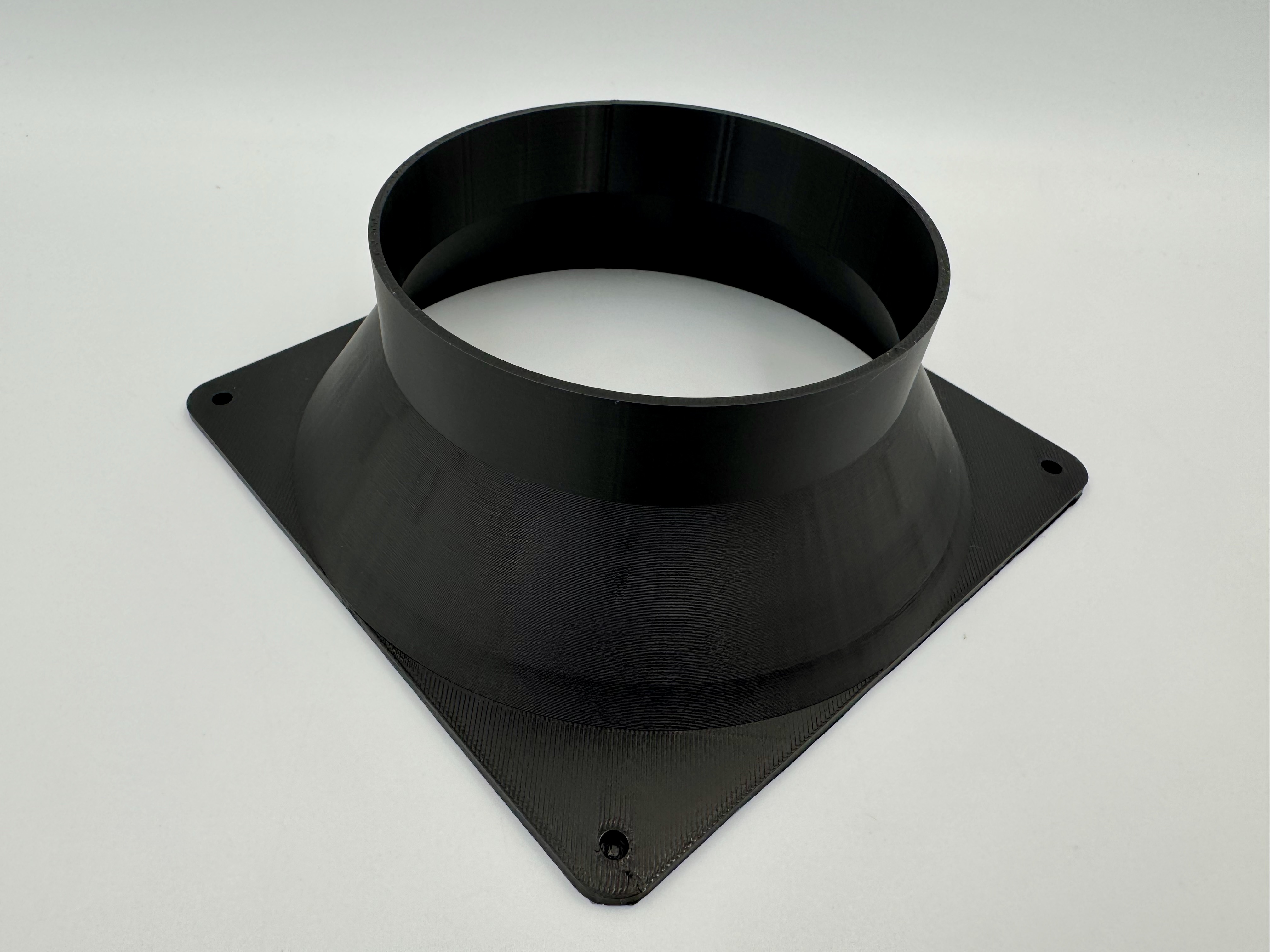

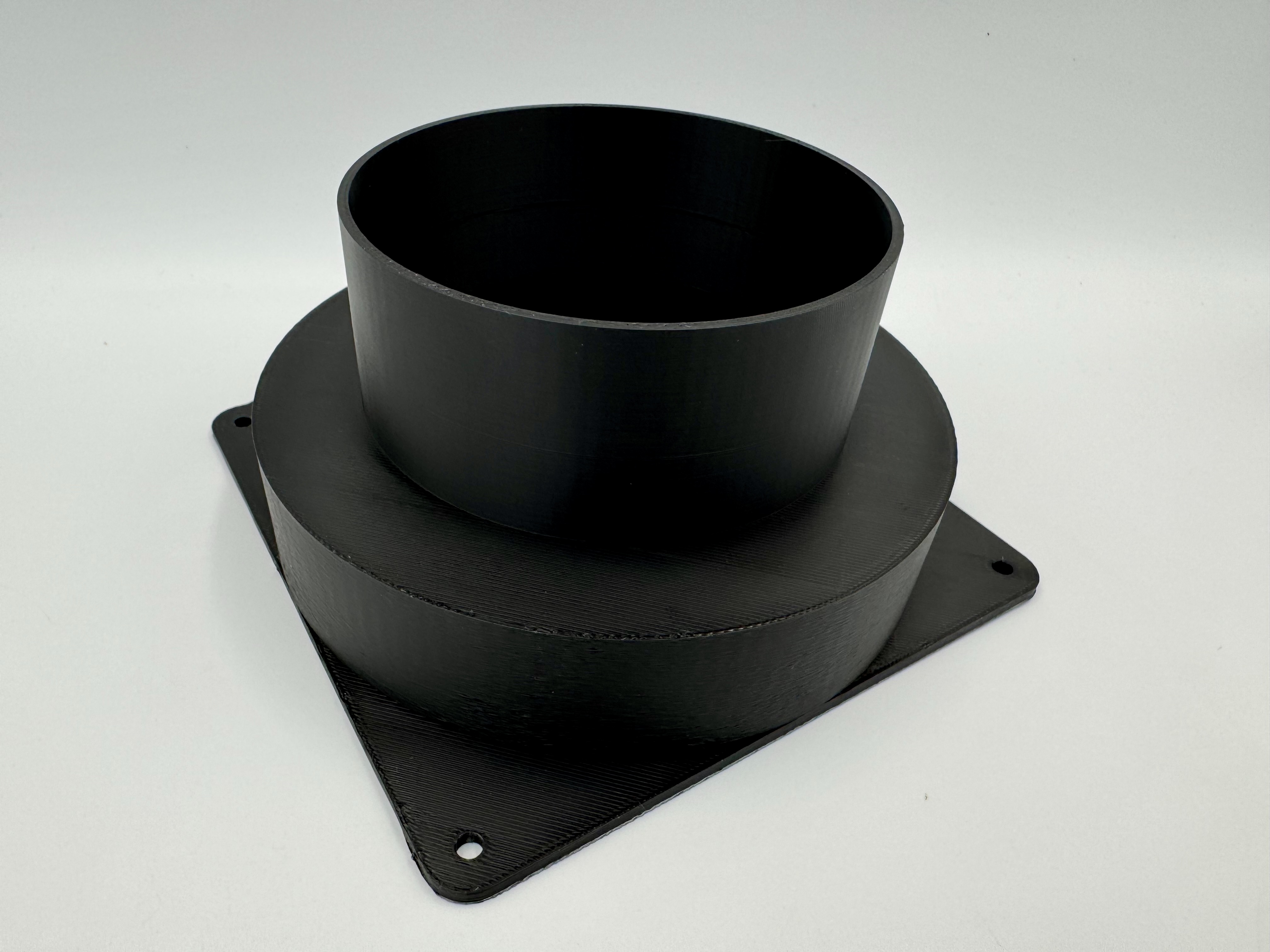

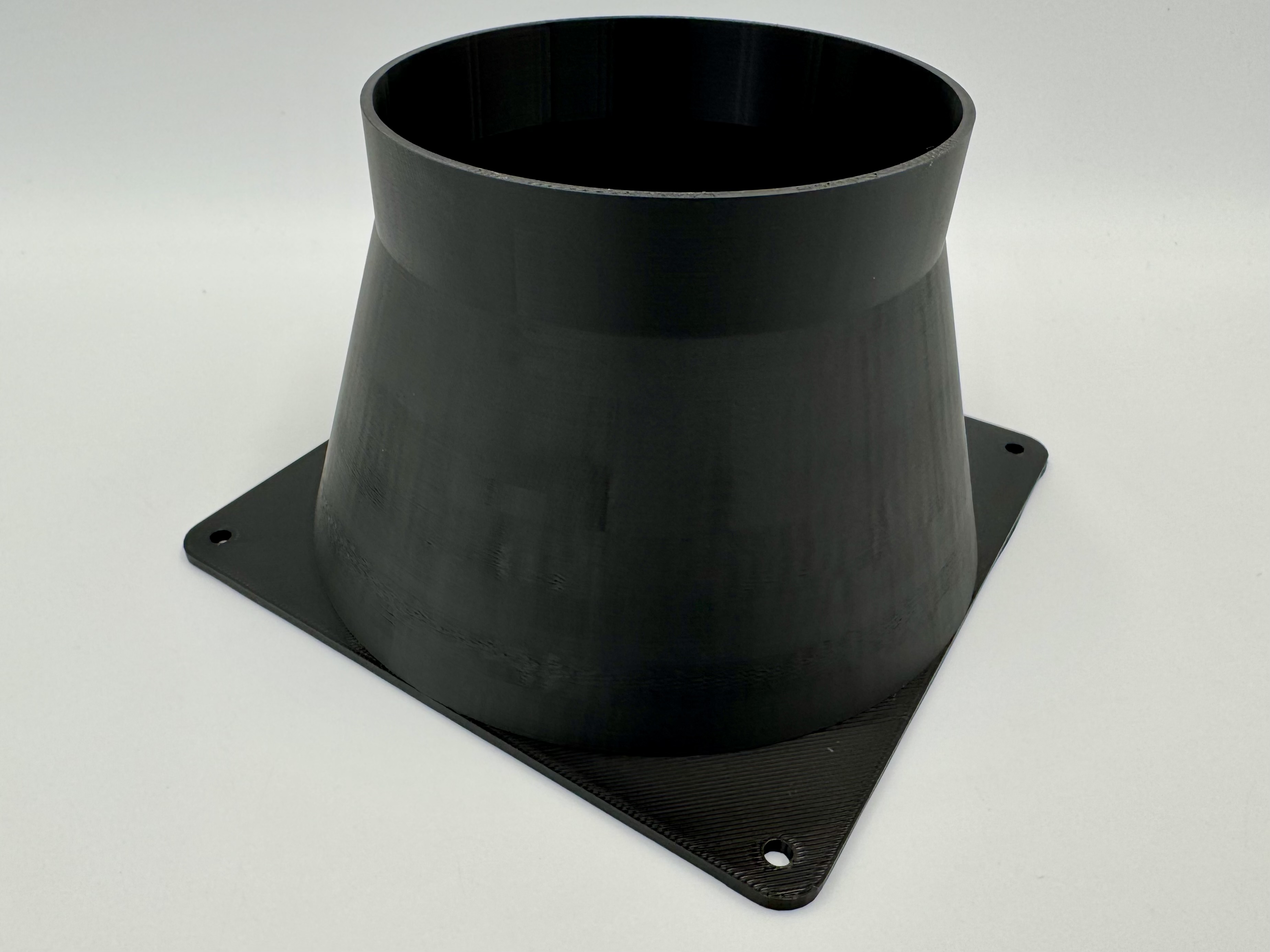

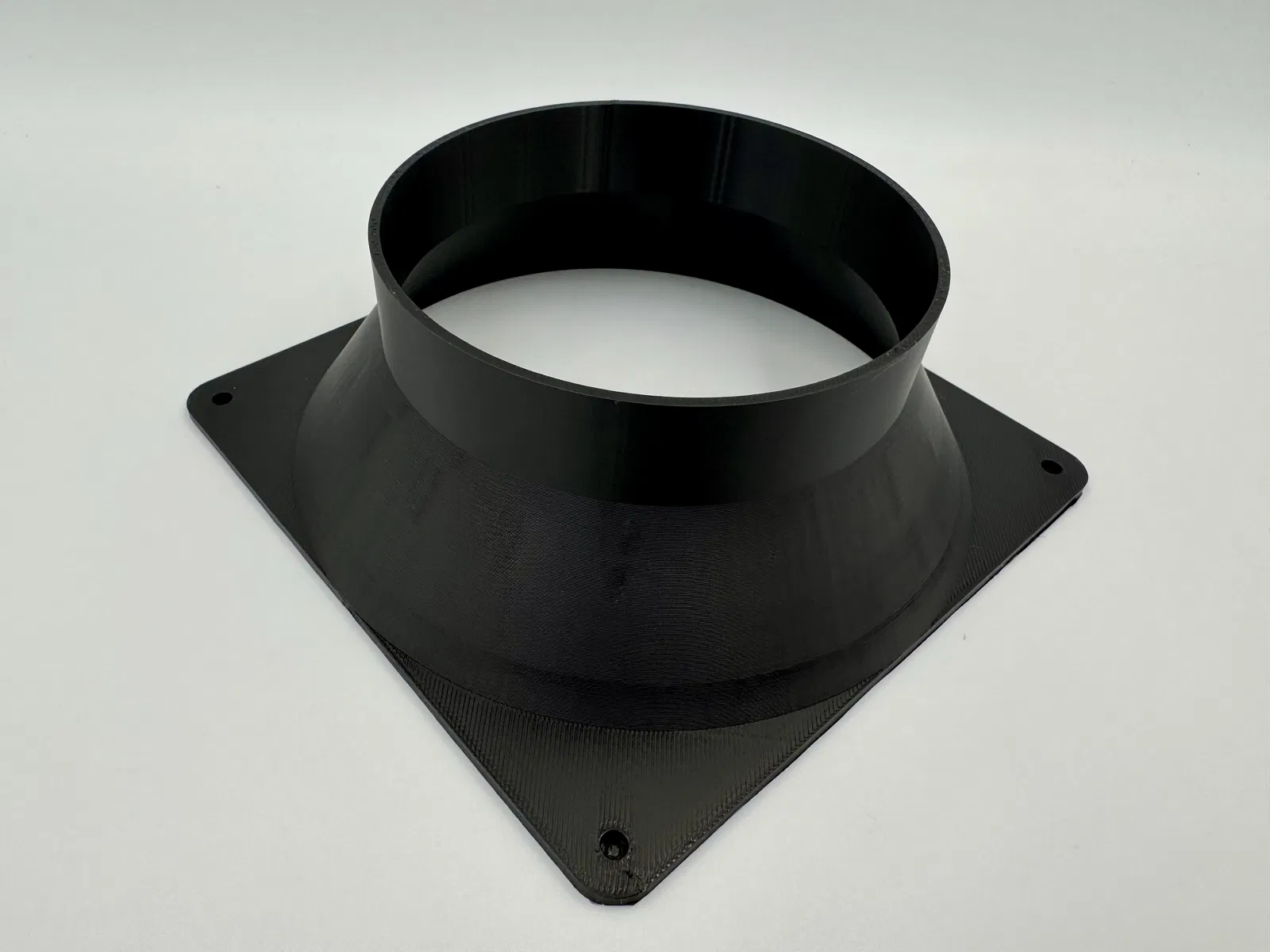

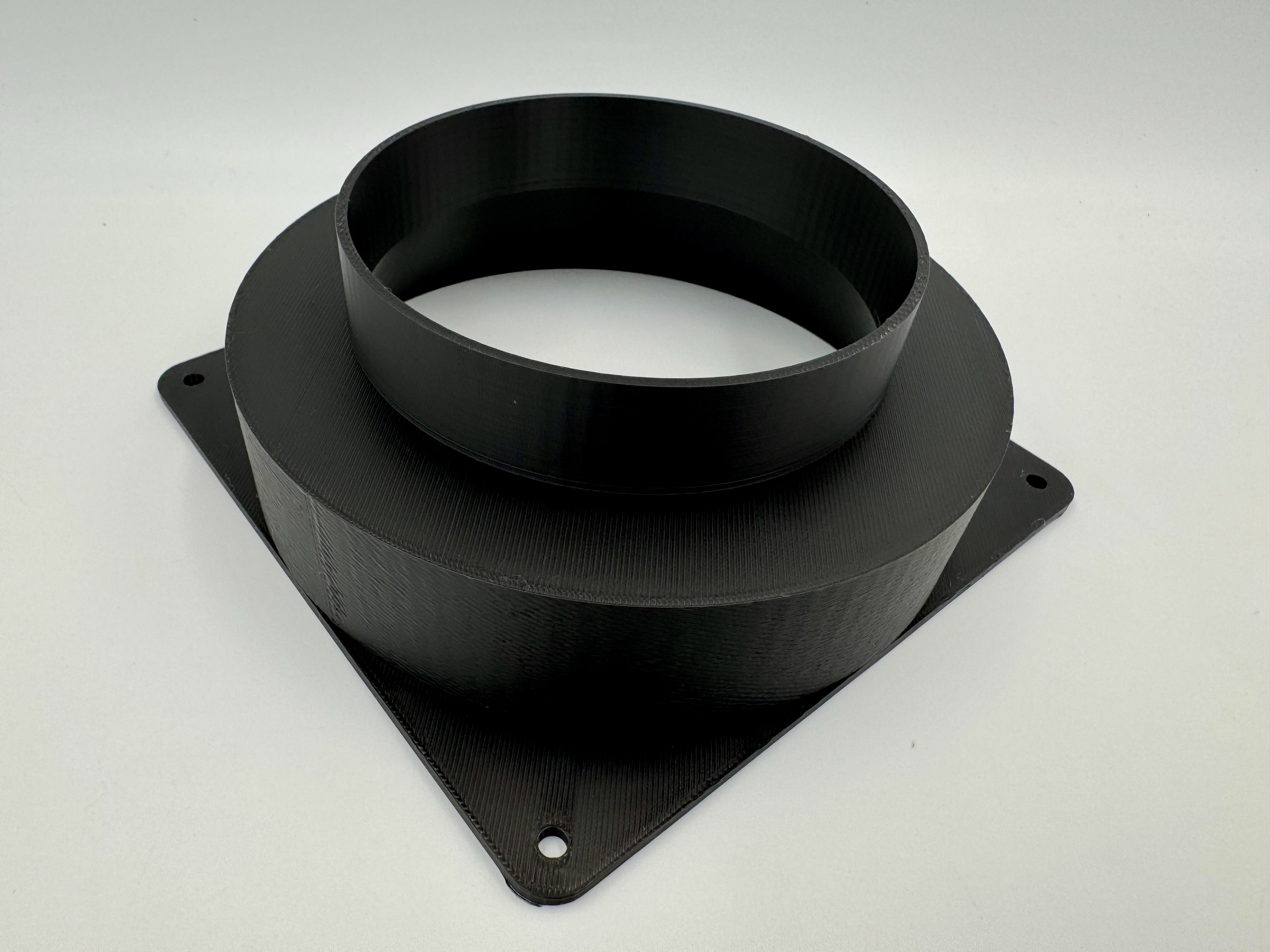

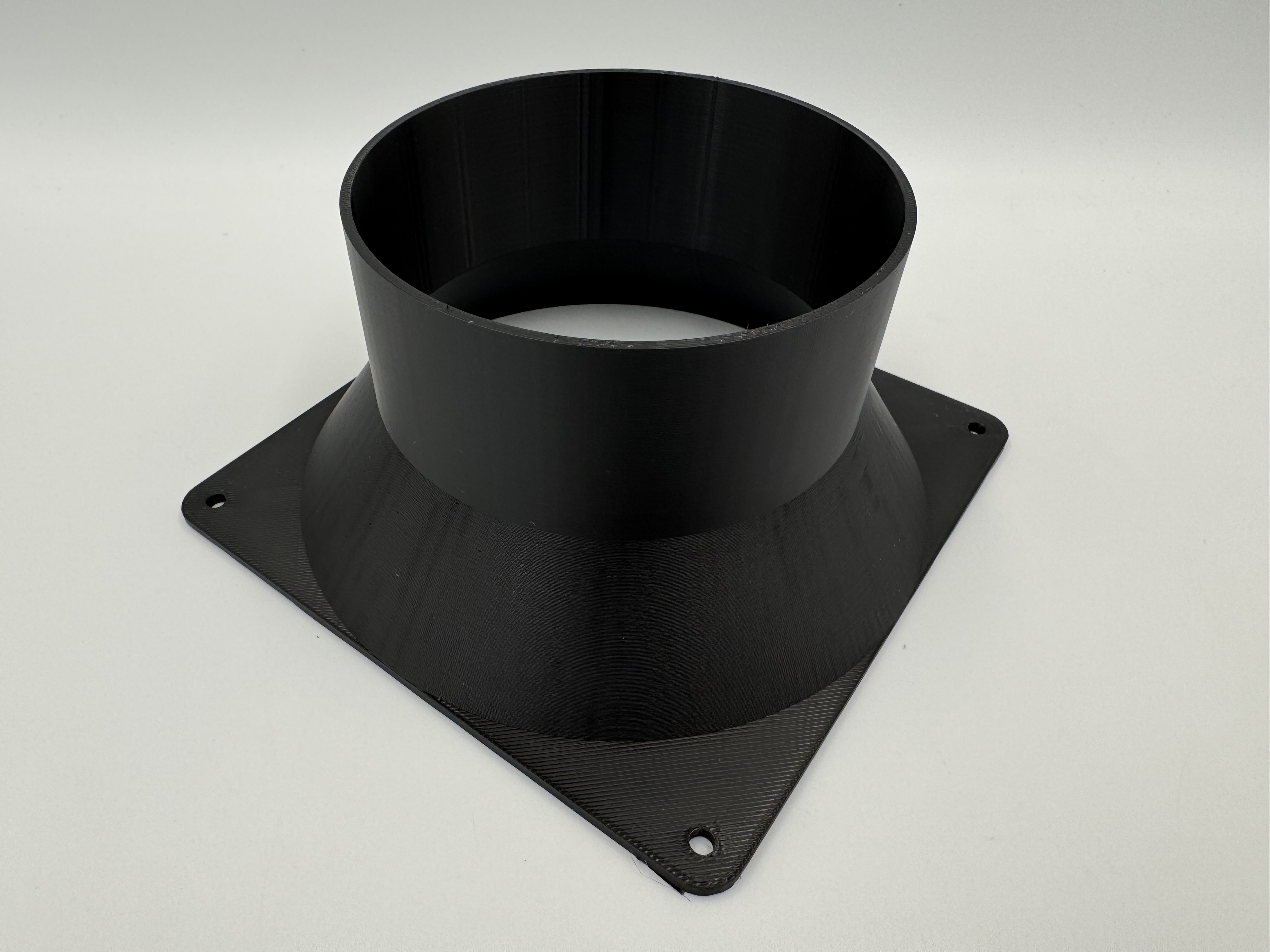

Có hai kiểu dáng khác nhau. Phiên bản cơ bản sử dụng ít nhựa hơn đáng kể. Phiên bản kéo dài cung cấp sự chuyển tiếp dài hơn từ 140 đến 100mm, tùy thuộc vào việc có luồng không khí tốt hơn hay không.

Ngoài ra còn có hai kích cỡ cho mỗi thiết kế. Biến thể ngắn có phần 20mm để kẹp ống, phiên bản dài có phần 40mm để kẹp, điều này dễ dàng hơn, đặc biệt nếu bạn không cắt ống cho đều, nhưng tốn thêm một ít nhựa.

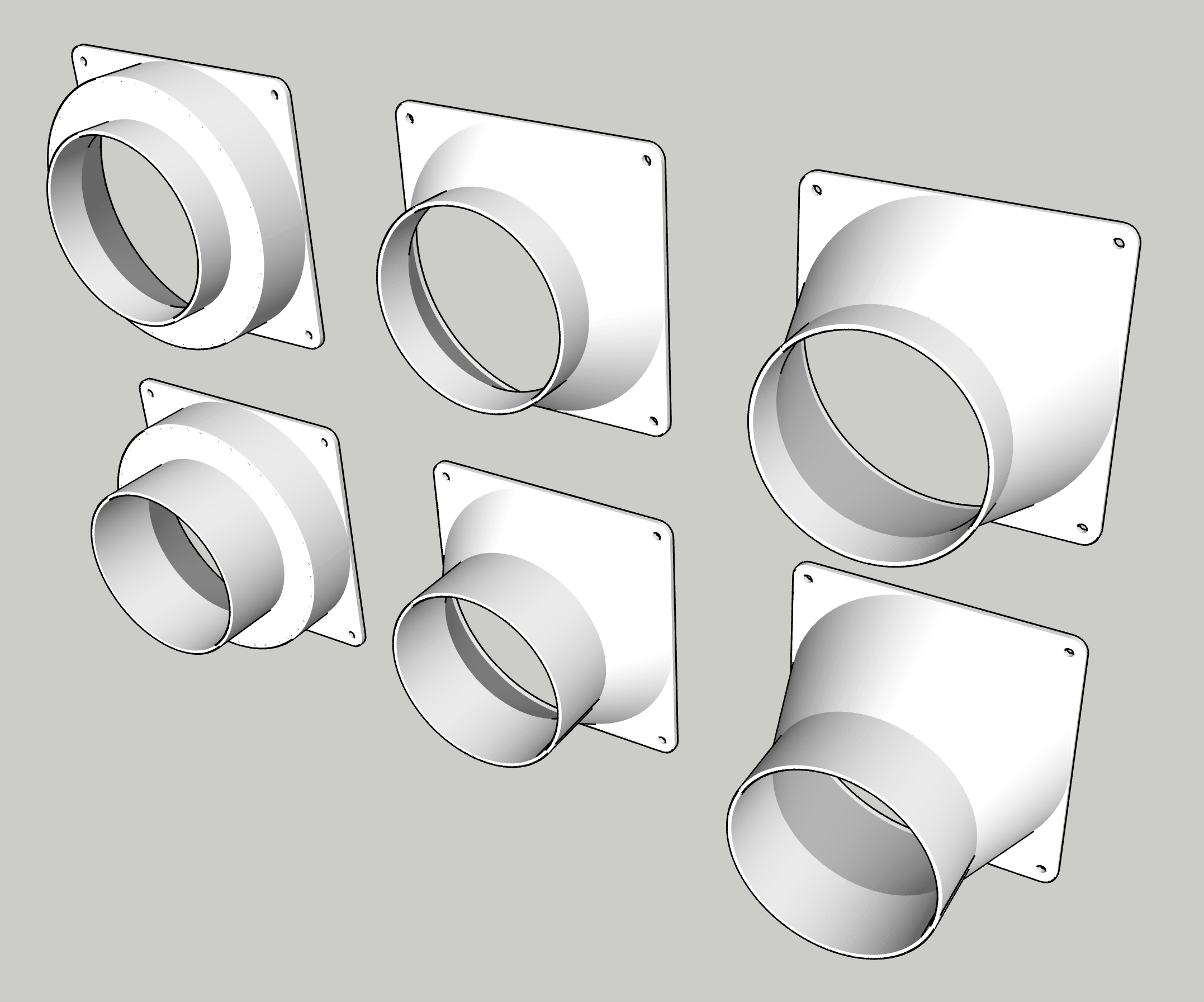

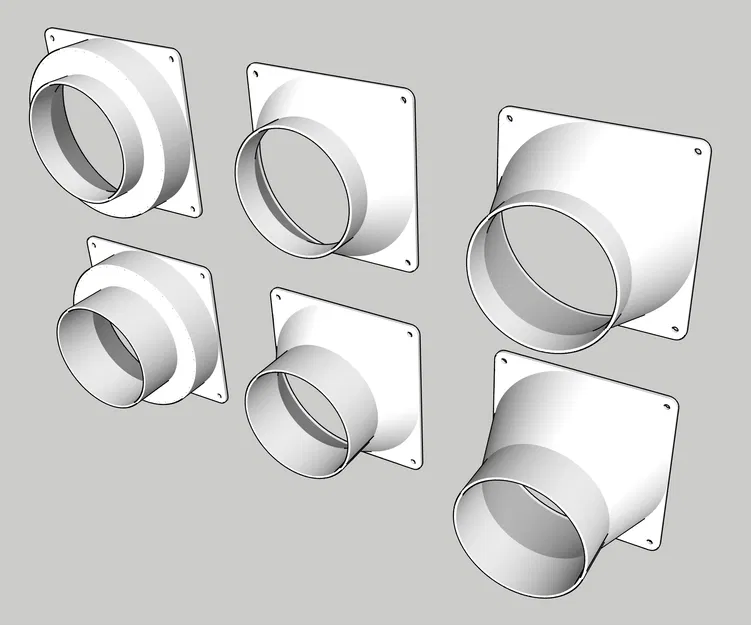

Tệp thiết kế SketchUp cho các mẫu này giờ cũng có sẵn để tải về!

In ấn

Các mẫu này được thiết kế để in với mặt kết nối với quạt đặt phẳng trên bàn in, không cần hỗ trợ. Tôi đã sử dụng PLA và thấy nó hoạt động tốt.

Vật dụng liên quan

Có các mẫu gioăng (gasket) 1mm và 2mm được thiết kế để khớp với mặt sau của các bộ chuyển đổi này với quạt 140mm có sẵn trong mẫu này.

Ngoài ra còn có ngày càng nhiều các vật dụng liên quan trong một bộ sưu tập dành cho quạt 140mm và một bộ khác dành cho các bộ phận ống 100mm và nói chung trong danh sách các mẫu và bộ sưu tập của tôi.
