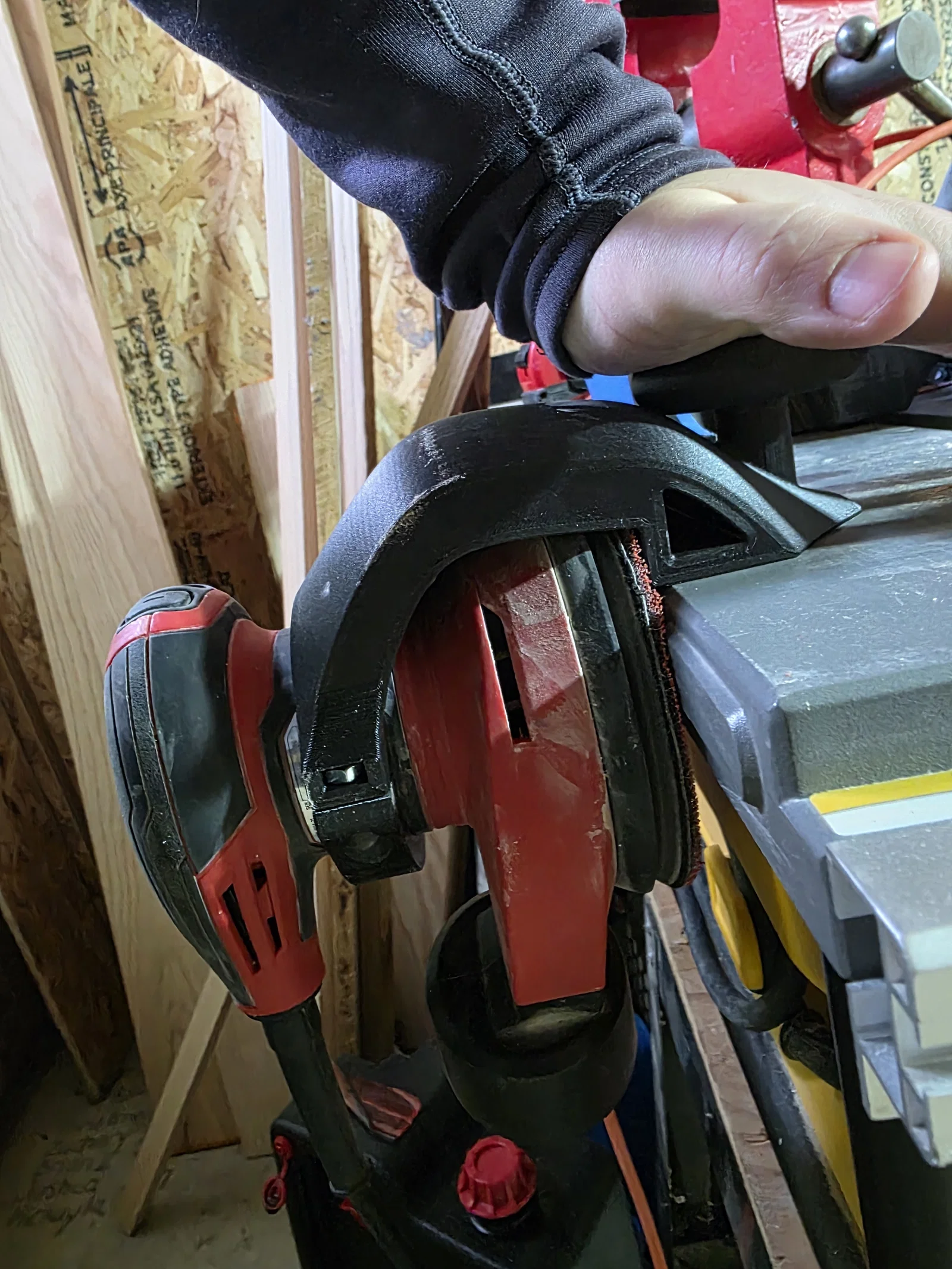

Dụng cụ dẫn hướng góc 90 độ cho máy chà nhám quỹ đạo Milwaukee

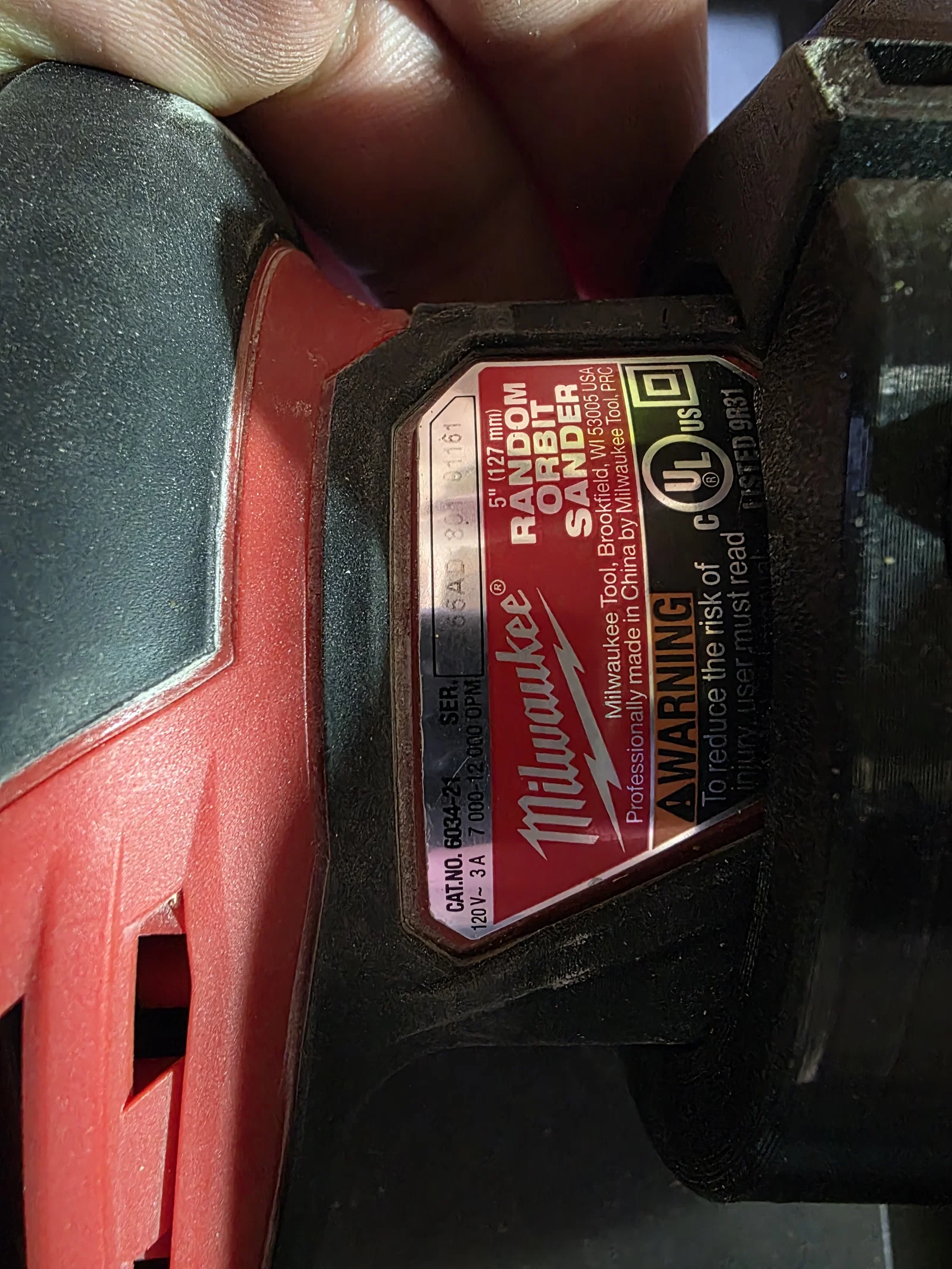

Chống vuông góc 90 độ cho máy chà nhám quỹ đạo Milwaukee 6034-21 có dây. Cái này CÓ THỂ gắn vừa các máy chà nhám khác nếu chúng có kích thước tổng thể tương tự (đường kính tay cầm 70mm, v.v.) nhưng cái này chưa được kiểm tra. Tôi đã đính kèm một file .stl hình dạng để bạn có thể kiểm tra nhanh xem nó có hoạt động không.

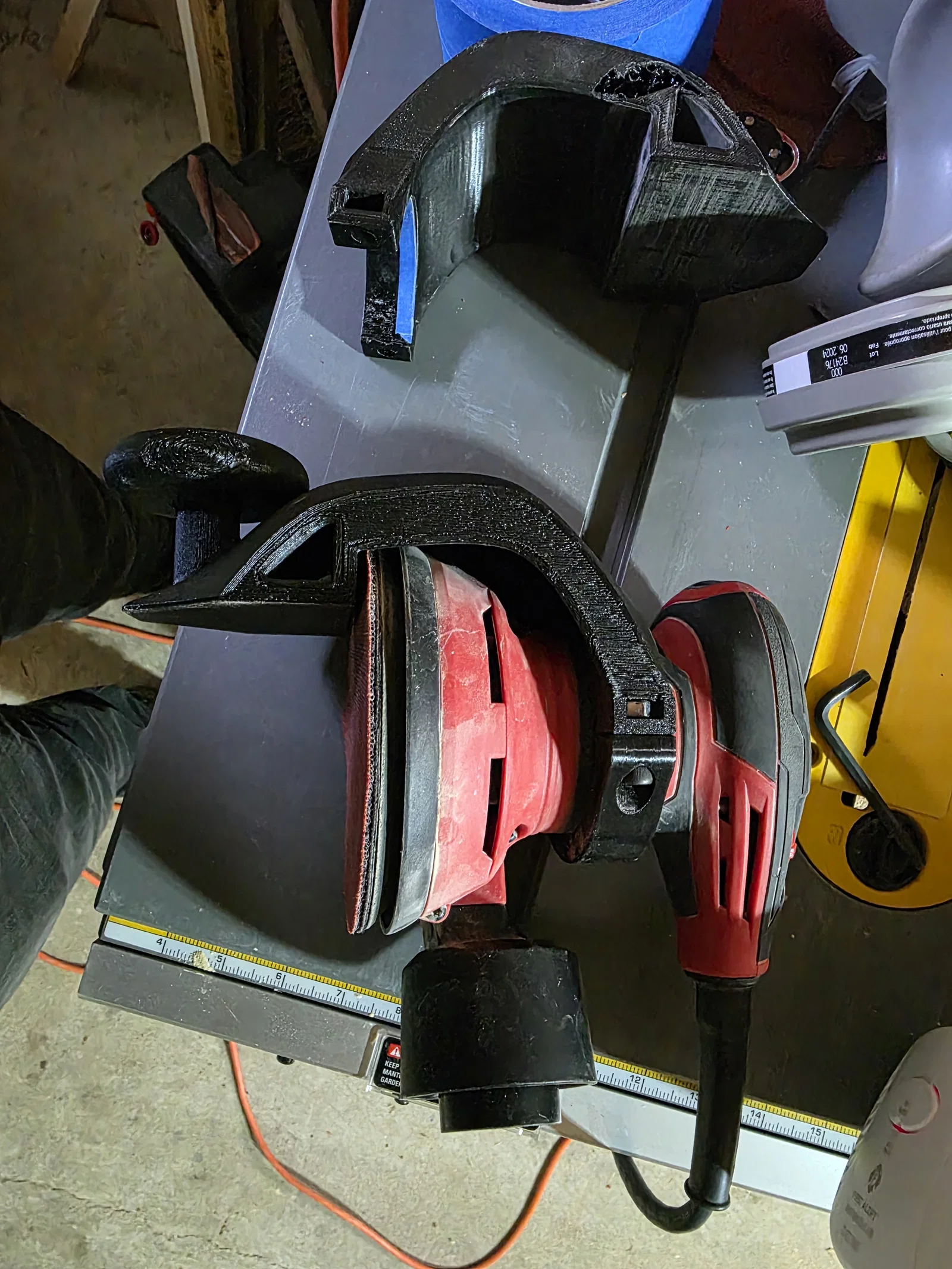

Tôi đã làm hai phiên bản, một phiên bản có tay cầm và một phiên bản không có. In bằng PETG và PETG Carbon Fiber. Cần nhiều vật liệu hỗ trợ, không phải là bản in dễ dàng đối với tôi nhưng cuối cùng nó cũng khá ổn.

Phần cứng bổ sung:

2: Bu lông đầu mũ 1" 1/4-20

2: Đai ốc 1/4-20 (chúng ở trong lỗ nhưng khá lỏng, tôi không muốn lấy chúng ra nếu cần)

Ghi chú:

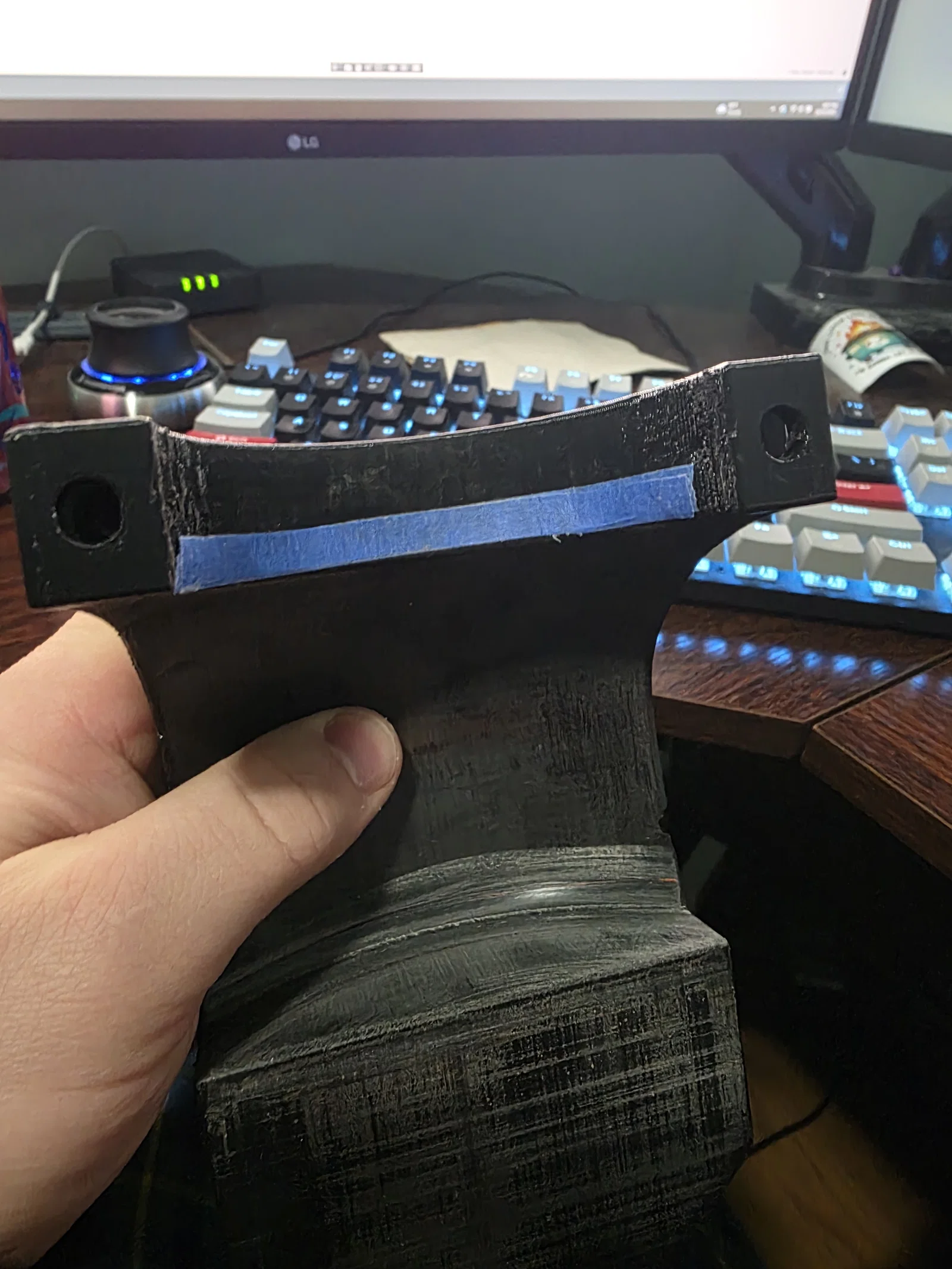

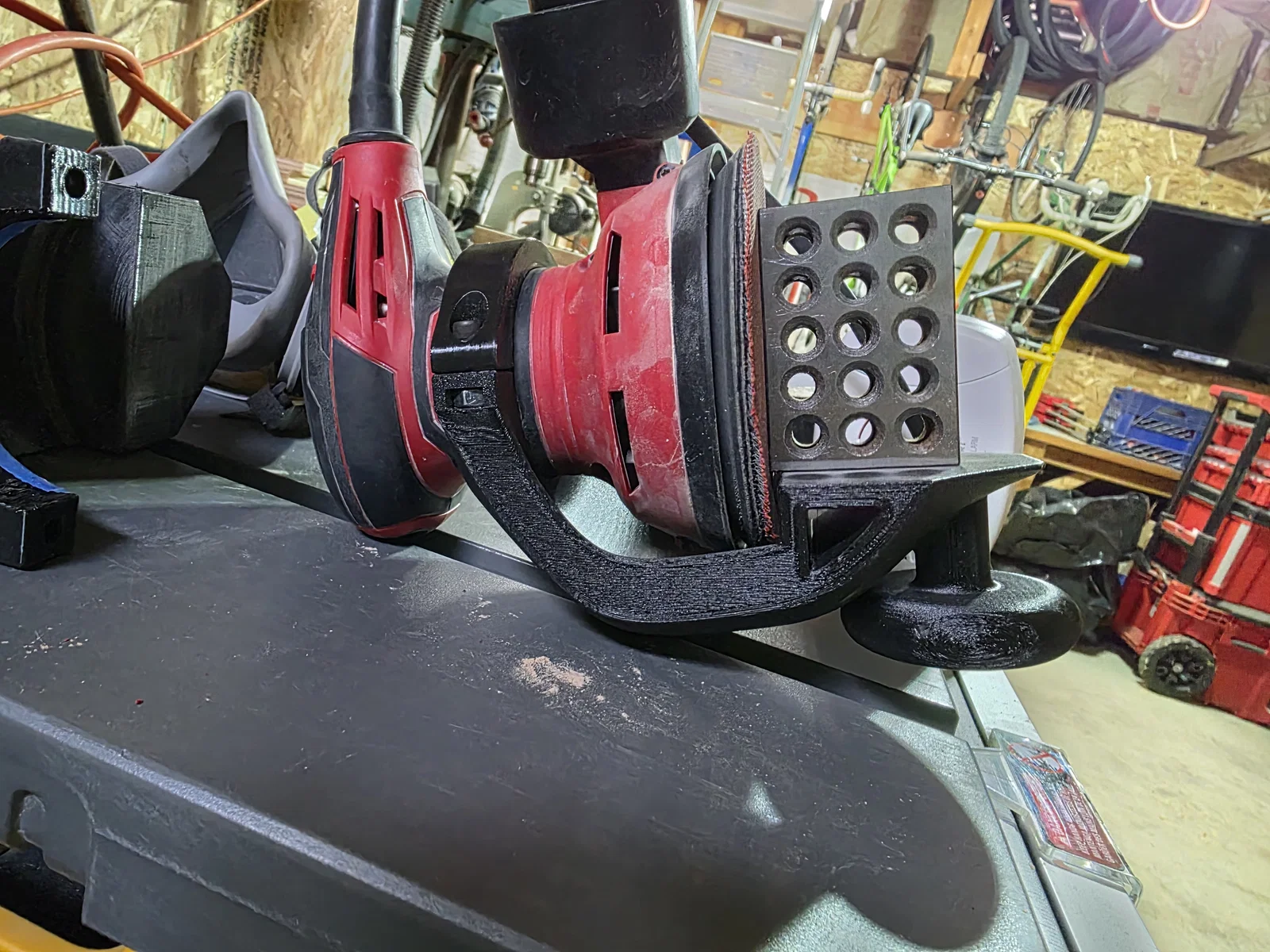

Bản in 3D cho ra hình vuông nhưng tay cầm của máy chà nhám được bọc cao su và KHÔNG đồng nhất nên bạn có thể cần chỉnh sửa một chút. Với máy của tôi, tôi cần 2 miếng băng keo xanh ở cạnh dưới và kiểm tra bằng khối 1-2-3.

Tôi có lấy cảm hứng từ thiết kế:

Tuy nhiên, tôi KHÔNG NGHĨ? nó là một bản remix vì tôi đã thiết kế và mô hình hóa nó 100% từ đầu cho một thiết bị hoàn toàn khác... có thể tôi sai ở đây THỰC SỰ không biết luật...
