Bàn Gá Hút Chân Không Cho Máy CNC 3018

Đây là một bàn gá hút chân không được thiết kế đặc biệt cho máy CNC 3018, tối ưu hóa cho việc phay và khắc PCB. Nó cho phép giữ chặt các bảng mạch PCB và vật liệu phẳng mỏng bằng lực hút chân không, giữ cho bảng mạch phẳng tuyệt đối trong quá trình gia công và đơn giản hóa đáng kể việc căn chỉnh hai mặt.

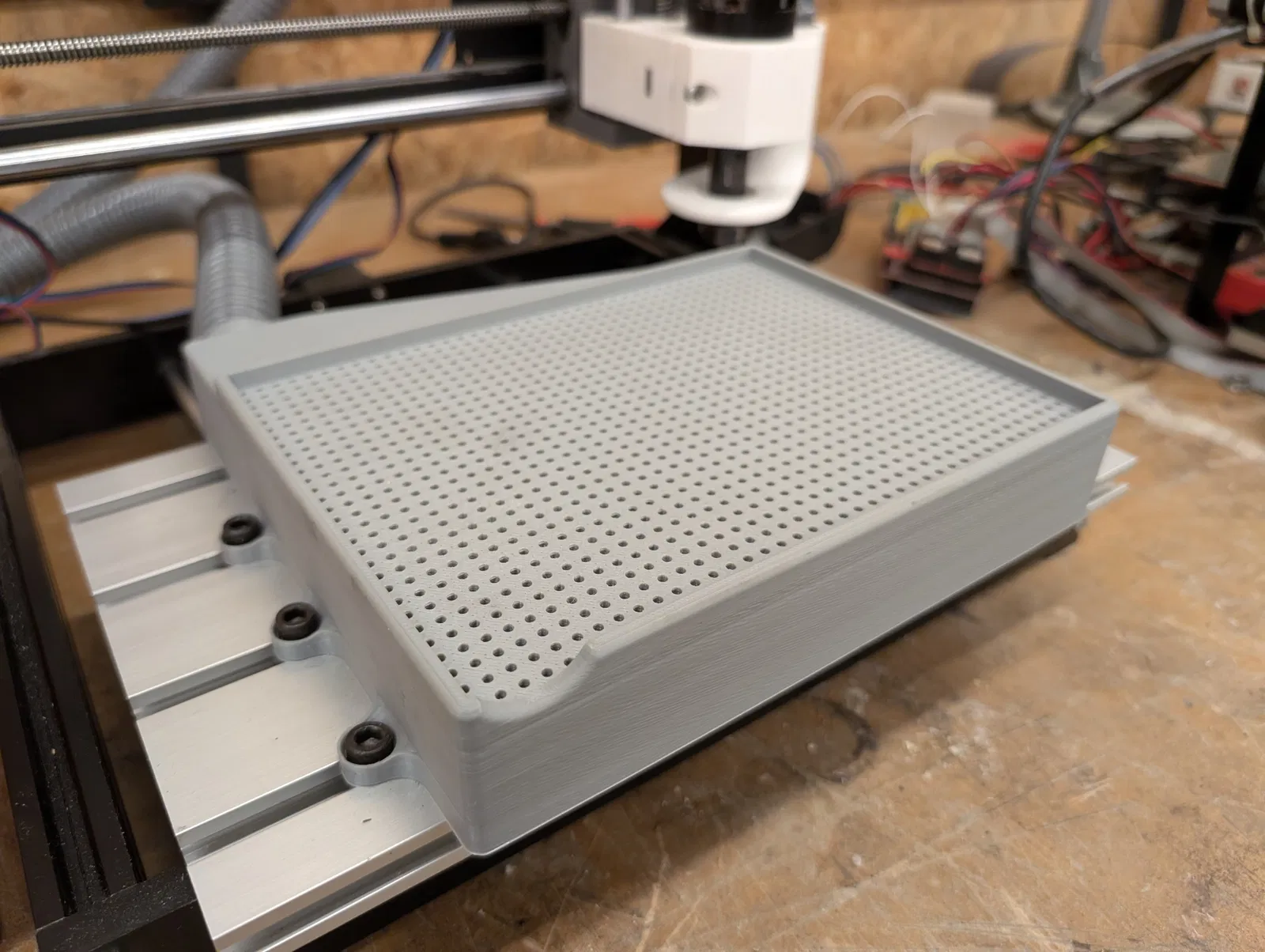

Bàn gá có hoa văn lỗ dày đặc để phân phối lực hút đồng đều và bề mặt niêm phong chu vi. Bằng cách loại bỏ kẹp và băng dính, nó cải thiện khả năng tiếp cận bề mặt, độ lặp lại và độ chính xác gia công tổng thể.

Bàn gá hỗ trợ các tấm PCB có kích thước lên đến 150 × 200 mm, lý tưởng cho việc tạo mẫu các bảng mạch một mặt và hai mặt.

Ưu điểm chính

• Giữ PCB phẳng tuyệt đối trong quá trình cắt và khắc
• Đơn giản hóa đáng kể việc căn chỉnh phay PCB hai mặt
• Không có kẹp hoặc băng dính cản trở đường chạy dao
• Phân phối lực hút chân không đồng đều trên bề mặt làm việc
• Được thiết kế đặc biệt cho kích thước máy CNC 3018

Thông số kỹ thuật

• Kích thước phôi tối đa: 150 × 200 mm
• Kết nối chân không: Ống hút 1” (25.4 mm)
• Ứng dụng: Phay PCB, khắc, gia công vật liệu phẳng nhẹ

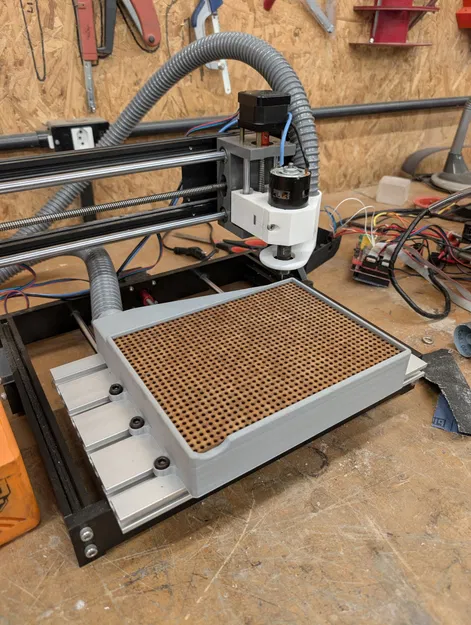

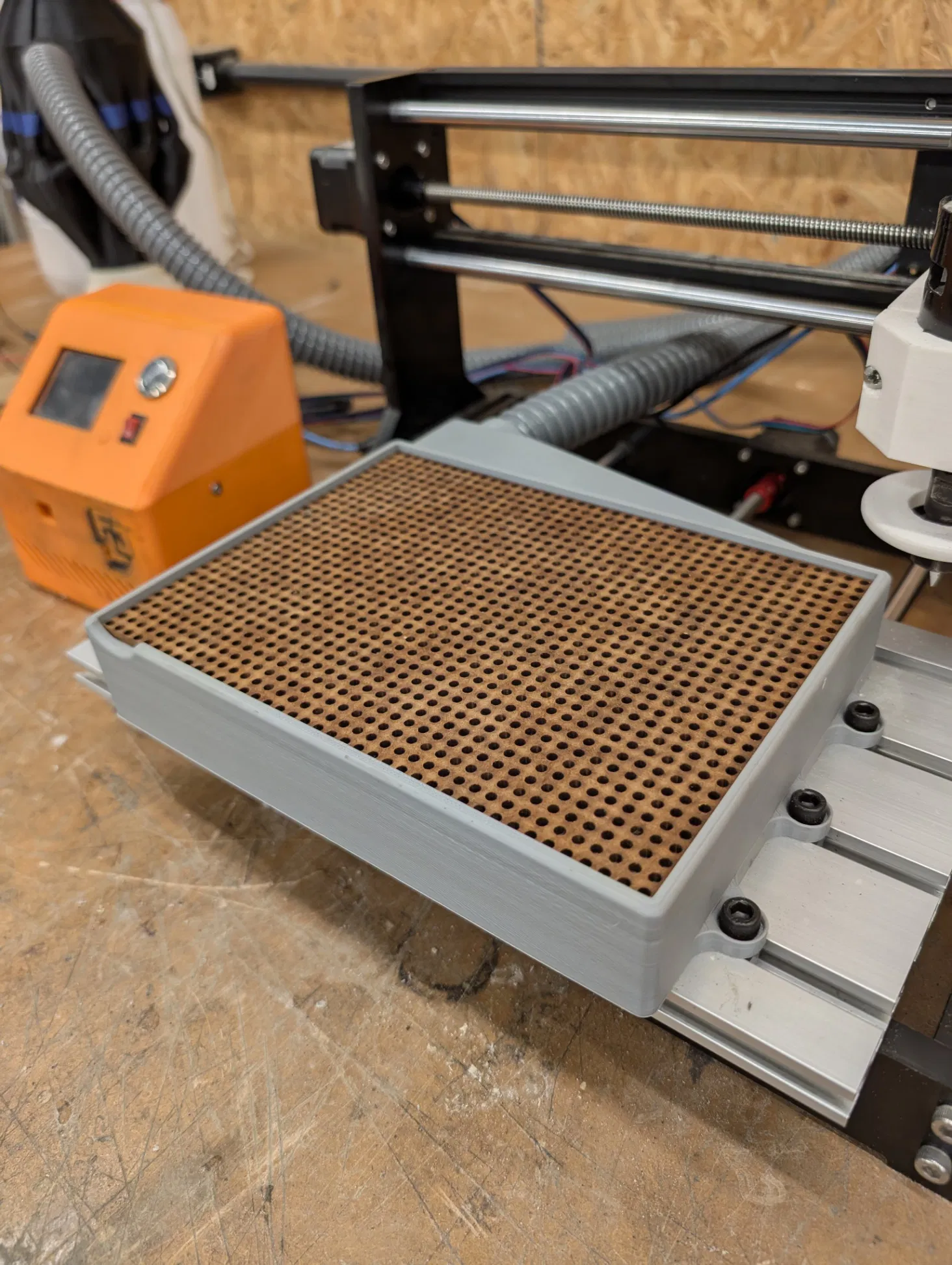

• Lắp đặt: Bắt vít trực tiếp vào bàn máy CNC 3018 / biên dạng rãnh T

Cài đặt in đề xuất

• Vật liệu: PLA/PETG
• Chiều cao lớp: 0.2–0.28 mm
• Độ điền: 20–30%
• Lớp viền: 4–5 (quan trọng để niêm phong chân không)
• Lớp trên/dưới: ≥ 6
• Hỗ trợ: Không cần thiết
• Hướng in: Như hình

Lưu ý khi sử dụng

• Để đạt hiệu suất tốt nhất, hãy sử dụng băng keo xốp hoặc dây cao su quanh chu vi như một gioăng làm kín.

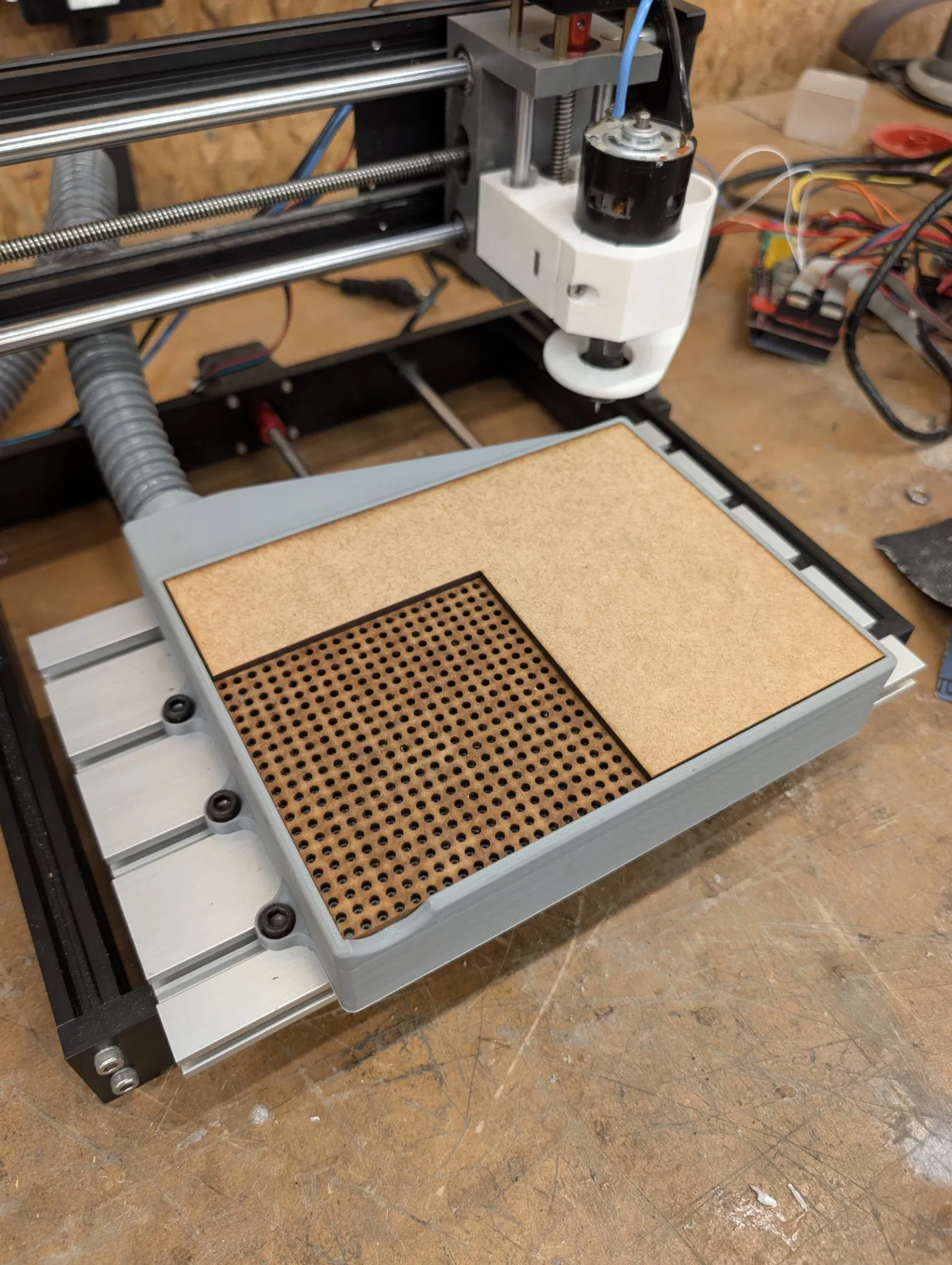

• Có thể đặt một lớp ván lót (MDF, acrylic, hoặc FR4) lên trên nếu cần.
• Hoạt động tốt với máy hút bụi công nghiệp hoặc bơm chân không chuyên dụng.

Miễn trừ trách nhiệm

Thiết bị gá này dành cho công việc CNC hạng nhẹ, chẳng hạn như phay và khắc PCB. Lực giữ phụ thuộc vào nguồn chân không, chất lượng niêm phong và độ phẳng bề mặt.
