Bộ Khung Hiệu Chuẩn Cọc Lăng Kính Máy Đo Đạc

Một bộ khung để hiệu chuẩn cọc lăng kính cho máy đo đạc.

Sử dụng

• 2 x bu lông & đai ốc M5 12-14mm.
• 1 x đai ốc và bu lông M4 12-14mm
• 2 x vít để gắn vào tường. Em đề xuất vít đóng ván, cỡ 8g.

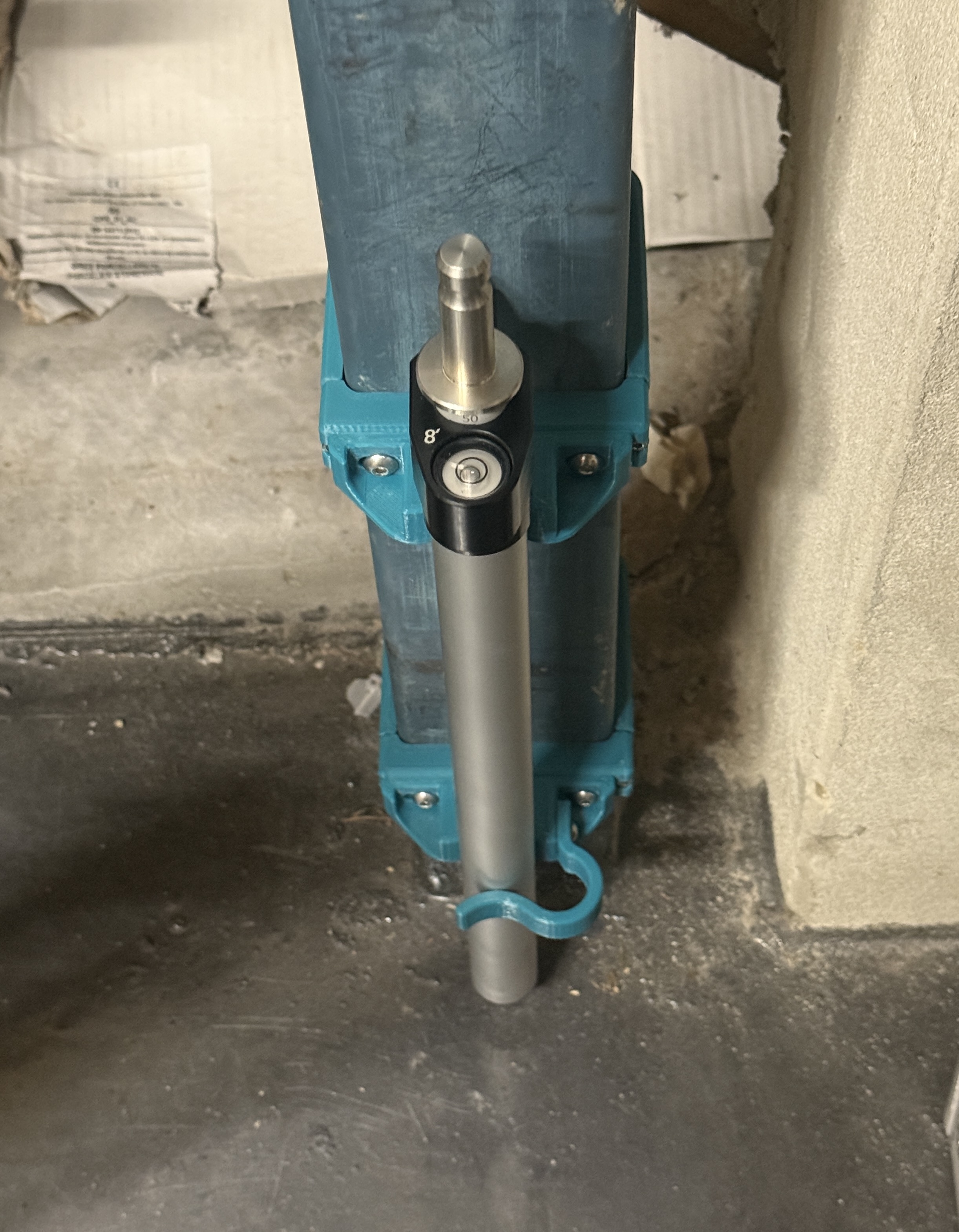

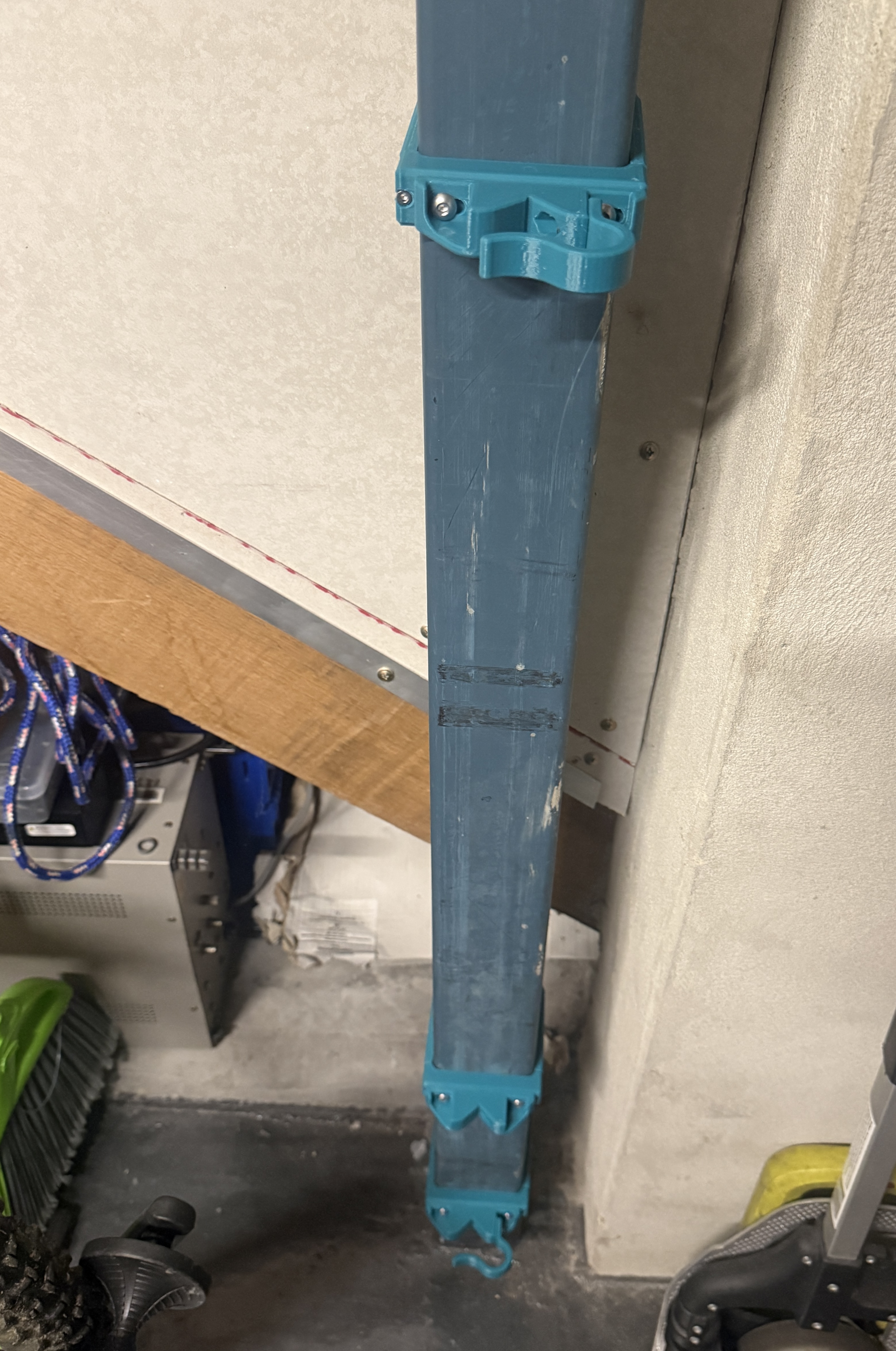

Luồn các đai ốc M5 vào giá đỡ tường và bắt vít giá đỡ tường vào tường. Lắp cái trên cùng trước nếu anh/chị định dùng dây dọi để định vị. Gắn khung giữ cọc bằng vít M5 và kẹp bằng M4.

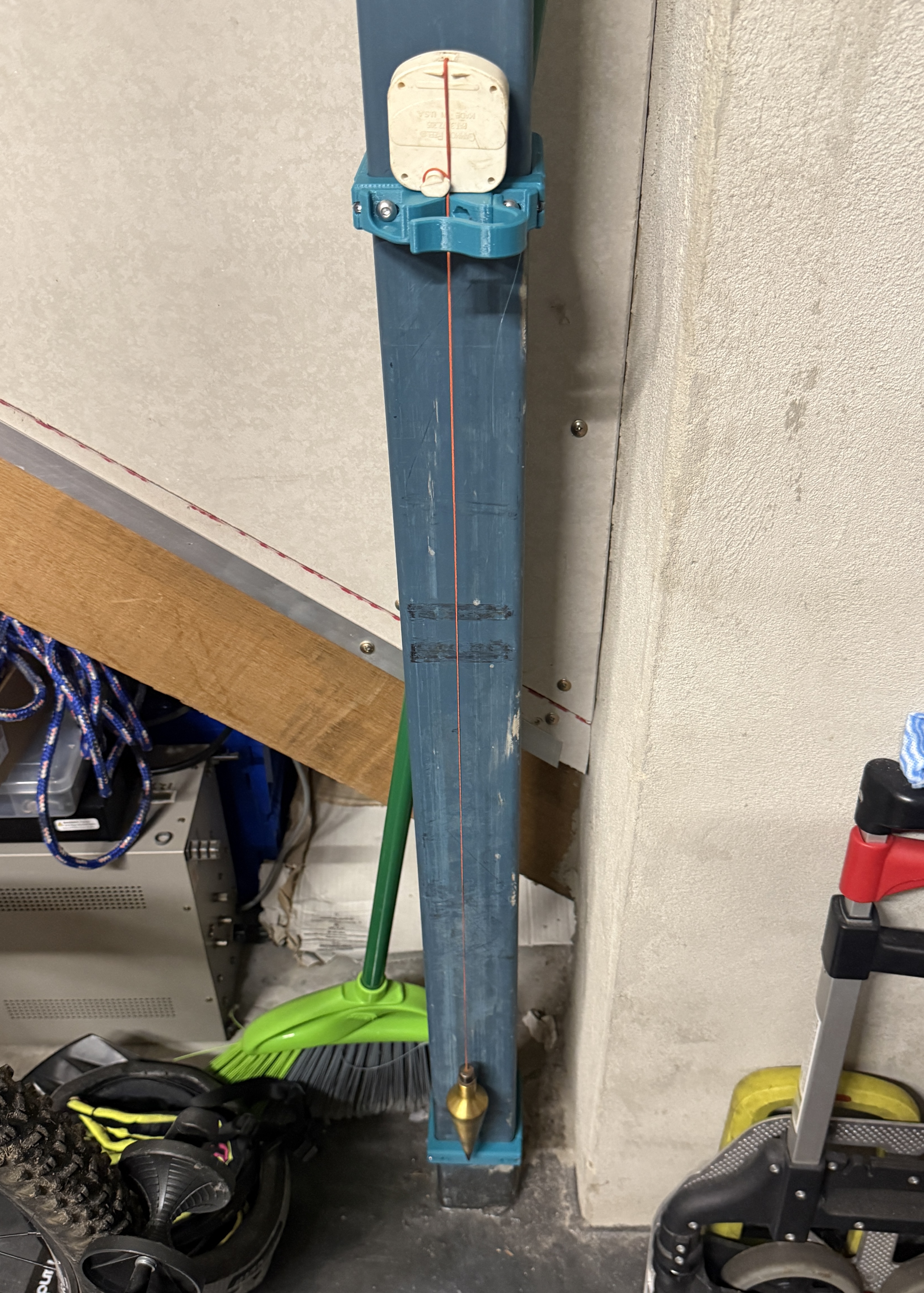

Sử dụng dây dọi để căn chỉnh giá đỡ dưới. Có thể cần dùng thêm miếng đệm nếu tường nhà anh/chị không thẳng đứng.

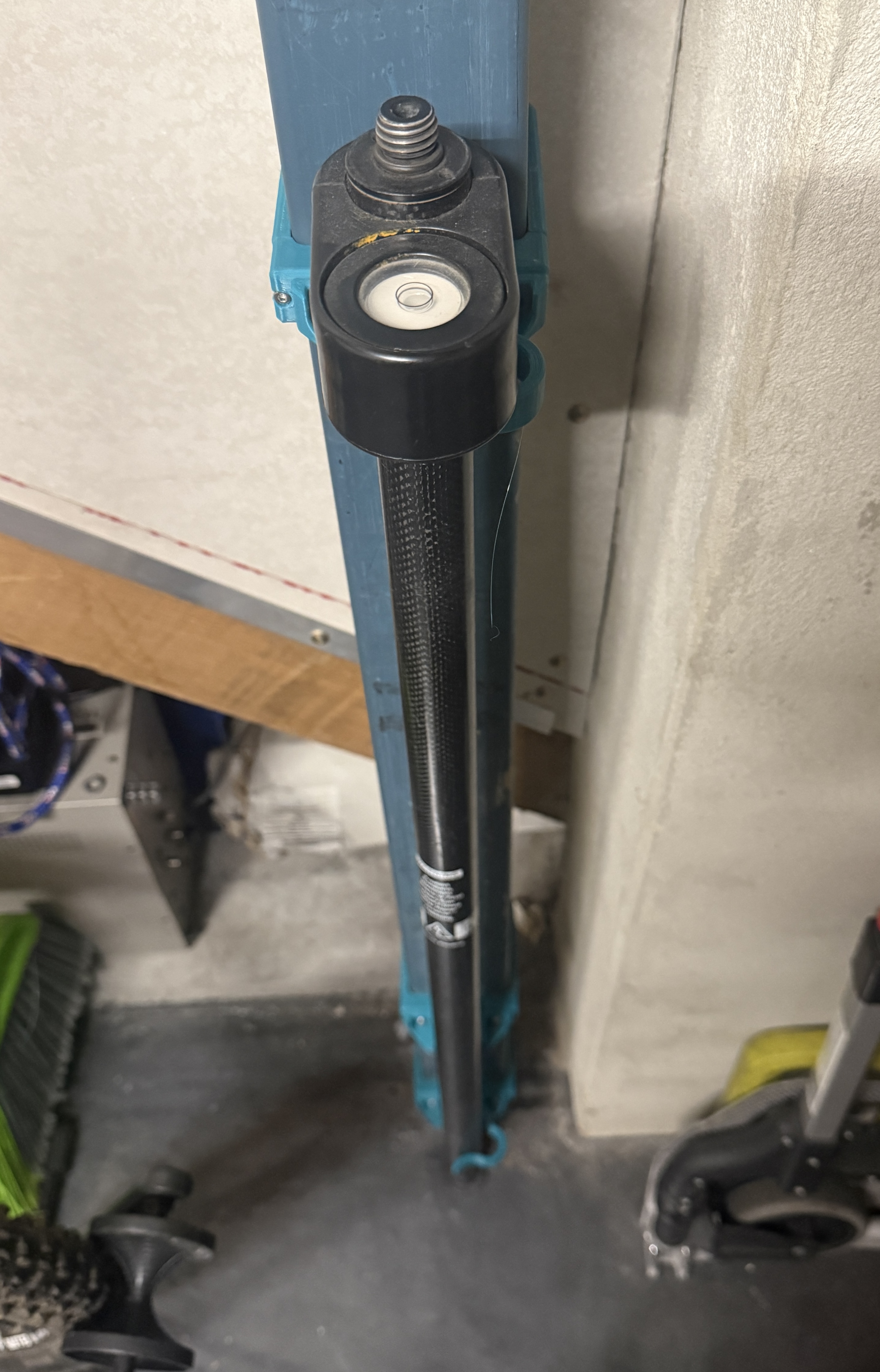

Anh/chị có thể đặt nhiều bộ ở các độ cao khác nhau để hiệu chuẩn các cọc lăng kính có chiều dài khác nhau.

Em đề xuất in bằng PETG.
