Vỏ Nguồn Raspberry Pi All-in-One cho Ender 3

Tạm thời tạm dừng do việc khẩn cấp của gia đình, vấn đề duy nhất chưa được giải quyết là không gian chật hẹp và không có chỗ cho dây cáp đi bên trong, mọi thứ đều vừa vặn. Chỉ cần lưu ý.

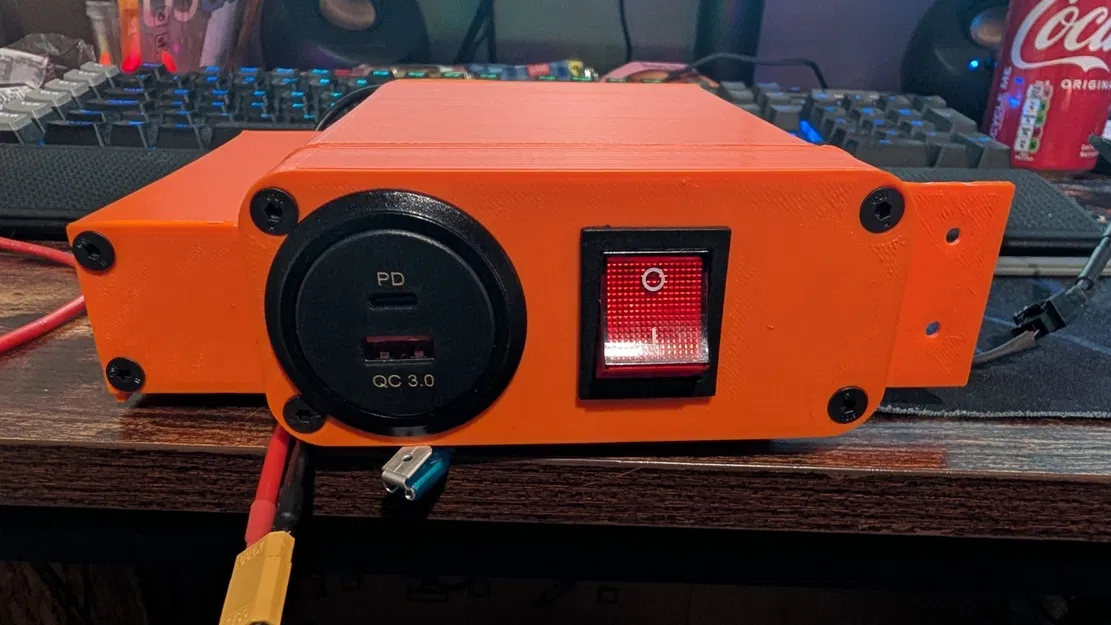

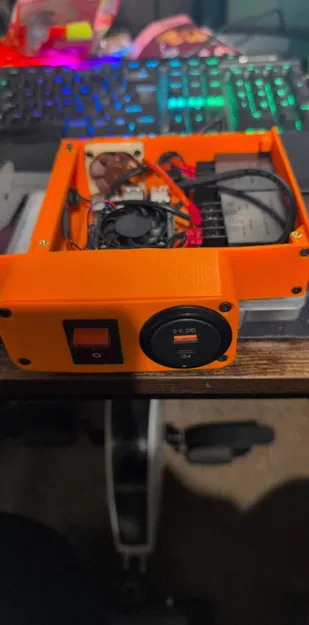

Phần vỏ này được thiết kế đặc biệt cho Ender 3 và Ender 3 Pro (v1). Nó cung cấp một vỏ bọc tất cả trong một cho hai bộ chuyển đổi buck, một Raspberry Pi, tối đa hai quạt 40 mm và một bộ chia USB cho đèn chiếu sáng hoặc các phụ kiện được cấp nguồn khác. Nó cũng bao gồm một công tắc chuyên dụng chỉ điều khiển nguồn cho các phụ kiện bên ngoài—không phải Raspberry Pi.

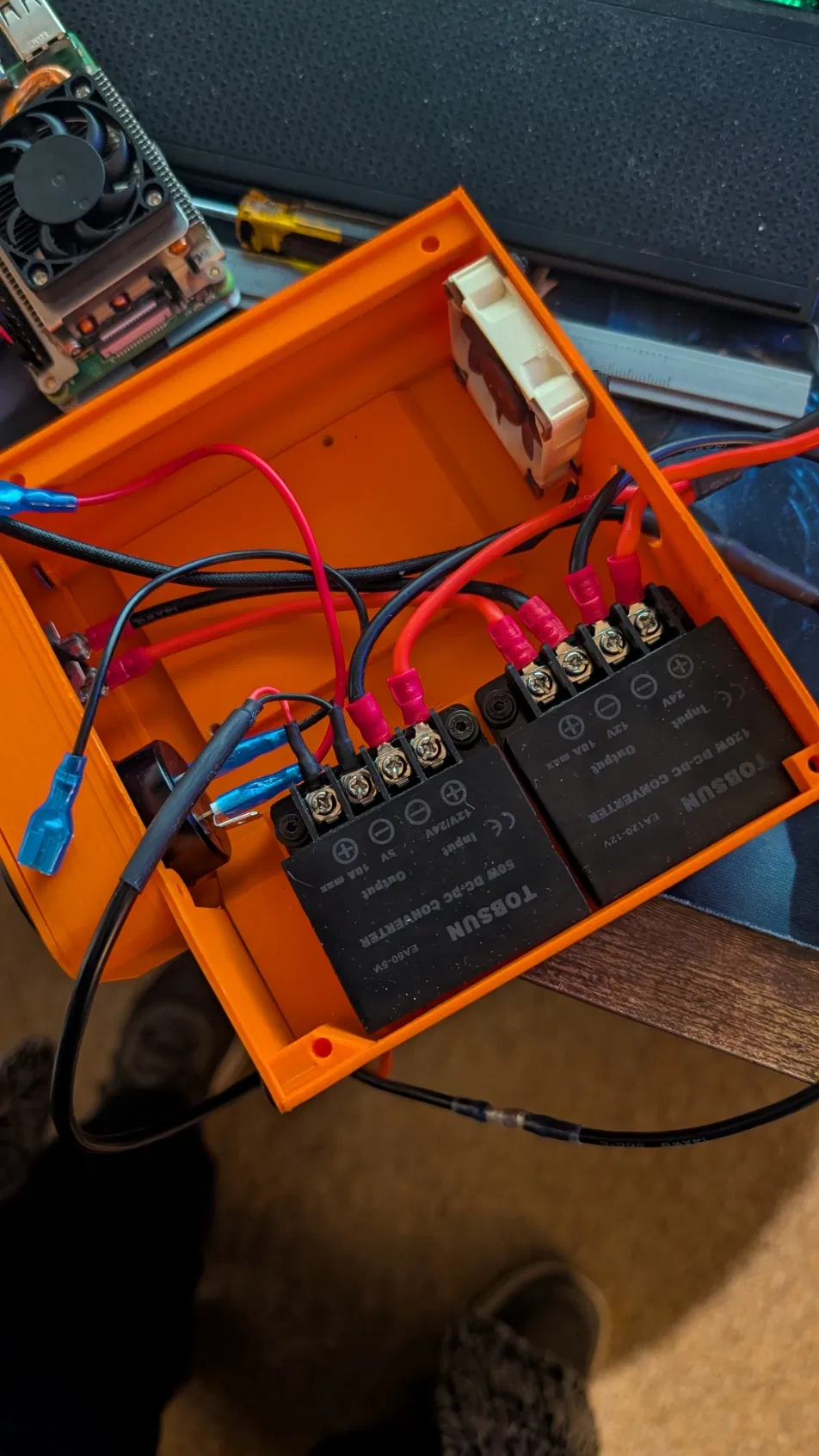

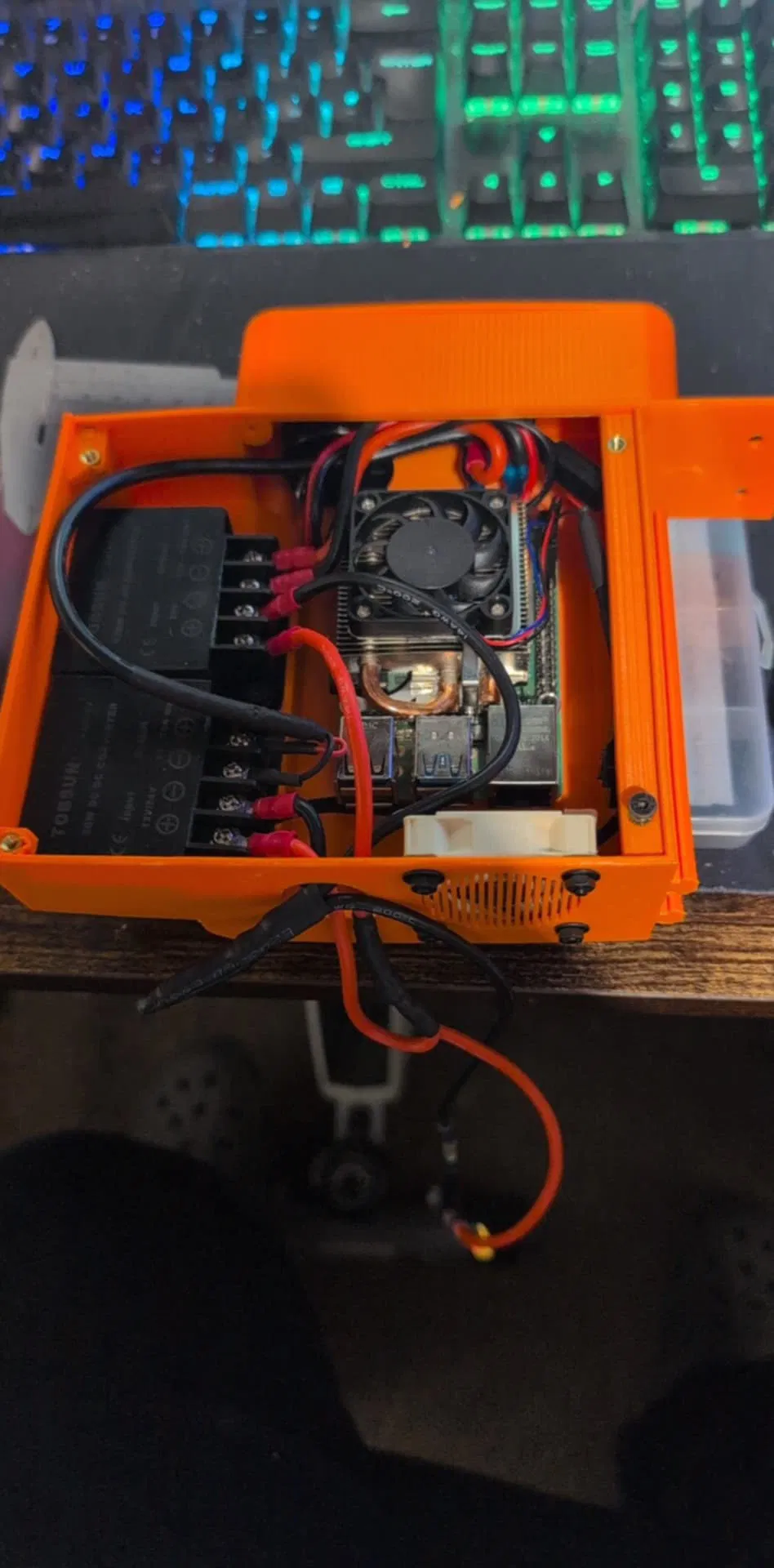

Một bộ chuyển đổi buck giảm 24 V xuống 12 V cho bộ chia USB.

Bộ chuyển đổi thứ hai giảm 24 V hoặc 12 V xuống 5 V cho Raspberry Pi. Quạt có thể được cấp nguồn qua Pi hoặc đấu dây trực tiếp vào bộ chuyển đổi buck 5 V, tùy thuộc vào thiết lập bạn thích.

Hầu hết các lỗ gắn có đường kính khoảng 4 mm và vỏ được thiết kế để không cần vật liệu hỗ trợ khi in.

Cài đặt In

• Vật liệu đã thử nghiệm: ASA

• Nhiệt độ đầu phun: 255 °C

• Nhiệt độ bàn in: 100 °C

• Chiều cao lớp: 0,12 mm

• Hỗ trợ: Không

Người dùng có thể điều chỉnh vật liệu và thông số in khi cần thiết.

Tệp Đã Bao Gồm

• Tệp dự án F3D đầy đủ để chỉnh sửa dễ dàng

• Tất cả tệp STL sẵn sàng để cắt lát

Danh sách Bộ phận

Một danh sách bộ phận đầy đủ sẽ được bao gồm sau khi thiết kế hoàn tất. Nó sẽ bao gồm tất cả các thành phần điện tử, đầu nối, phần cứng gắn kết và các phụ kiện tùy chọn.

Ảnh của bản dựng hoàn chỉnh cũng sẽ được thêm vào sau khi lắp ráp xong.

Vấn đề

Nếu bạn đã tải xuống một phiên bản trước đó, bạn có thể gặp phải các sự cố đã được khắc phục trong quá trình lắp ráp của tôi. Các tệp hiện có là phiên bản mới nhất.

1. Không gian bên trong chật hẹp

Vỏ sử dụng gần như toàn bộ không gian có sẵn, và Ender 3 / Ender 3 Pro có giới hạn về chiều cao và chiều rộng lắp đặt (vị trí phía sau bên trái hoặc phía trước bên phải). Không gian chật hẹp là điều cần thiết.

2. Khe hở nguồn USB-C

Tùy thuộc vào cáp của bạn, bạn có thể cần bộ chuyển đổi khuỷu tay USB-C cho đầu vào nguồn Raspberry Pi. Các phiên bản sau này đã tăng không gian có sẵn, nhưng vẫn có thể xảy ra. Điều này sẽ được làm nổi bật trong danh sách bộ phận cuối cùng.

3. Khe hở nhỏ giữa các phần in

Vỏ được chia thành các phần riêng biệt để tránh các phần nhô ra và loại bỏ vật liệu hỗ trợ. Chất lượng in kém có thể tạo ra các khoảng hở có thể nhìn thấy ở các đường nối. Nếu muốn, người dùng có thể hợp nhất các thành phần trong CAD—tệp F3D được cung cấp cho mục đích đó.

4. Khe mở cáp phía sau (phiên bản cũ)

Các phiên bản trước có khe mở phía sau không đủ lớn, hạn chế khả năng tiếp cận các phích cắm USB đi trực tiếp vào Pi. Điều này đã được khắc phục, nhưng các bản in cũ có thể yêu cầu điều chỉnh thủ công.

5. Khả năng tương thích quạt gắn dưới đáy

Tùy thuộc vào bộ làm mát Raspberry Pi của bạn, quạt 40 mm tùy chọn trên tấm đế có thể không vừa. Vị trí quạt chủ yếu nhằm mục đích cải thiện luồng không khí hơn là nguồn làm mát chính. Nếu hiệu suất nhiệt không đủ, thiết kế vỏ có thể được sửa đổi thêm.

6. Các tab gắn bộ chuyển đổi buck

Các bộ chuyển đổi buck được đề xuất bao gồm các “cánh” gắn, phải được loại bỏ để đặt chúng gần nhau. Các bộ chuyển đổi buck thay thế cũng có thể được sử dụng; nếu bạn cung cấp số đo, tôi có thể thêm các tùy chọn lỗ gắn trong một bản sửa đổi trong tương lai.

7. Chật khi lắp đặt

Vì vậy, một vấn đề mới được phát hiện là nó rất chật để lắp đặt với rất ít không gian cho dây điện đi ra ở phía sau, nó sẽ vừa và vặn vào nhưng vấn đề này cần được giải quyết. Giải pháp của tôi có thể không phải là giải pháp của bạn, tôi dự định khoan một lỗ vào nhôm định hình mà tôi luôn cân nhắc nhưng đáng để đề cập. Tôi sẽ suy nghĩ về giải pháp trong tuần tới, thật khó khăn vì tôi đang tận dụng tối đa không gian có sẵn cho tôi.
