Đế Module Ray DIN Kèm Kẹp Tháo Rời – Thiết Kế FreeCAD Tùy Chỉnh

Giới thiệu

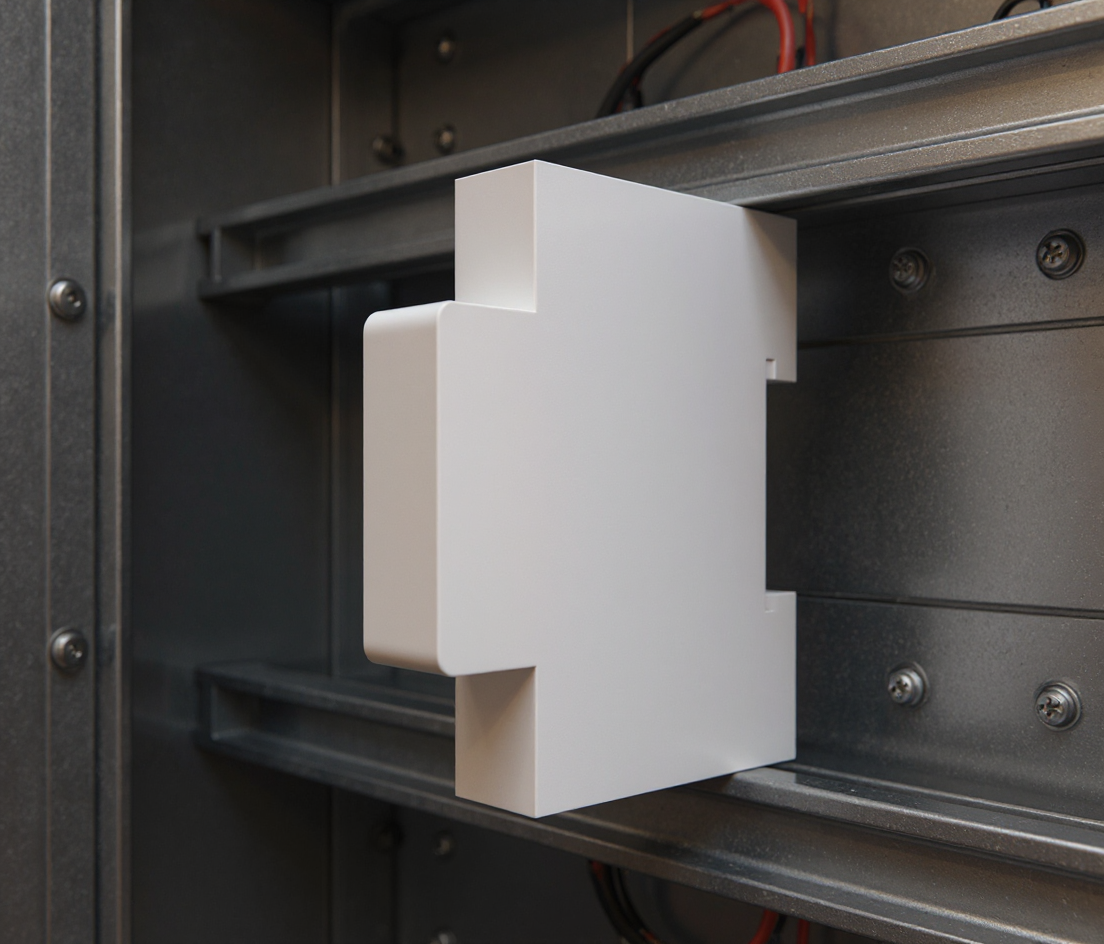

_"Thiết kế này có đế module cho ray DIN, kết hợp với một kẹp tháo rời để gắn nhanh chóng và chắc chắn. Hoàn hảo cho các dự án điện tử, sắp xếp dây cáp, hoặc xây dựng các cấu trúc module tùy chỉnh. Tệp nguồn FreeCAD được bao gồm để dễ dàng sửa đổi cho phù hợp với nhu cầu cụ thể của bạn!"

1. Tính năng chính

• Kẹp tích hợp: Được thiết kế để vừa với ray DIN tiêu chuẩn (ví dụ: ray 35mm).
• Tùy chỉnh được: Tệp nguồn FreeCAD được cung cấp để điều chỉnh kích thước hoặc thêm các tính năng.
• Tuân thủ tiêu chuẩn DIN: Được thiết kế để đáp ứng kích thước ray DIN tiêu chuẩn (ví dụ: ray 35mm) cho các bảng điện, đảm bảo khả năng tương thích với các thiết lập chuyên nghiệp.

  2. Danh sách bộ phận

Bộ phận

Số lượng

Lưu ý

Đế chính Góc

1+

Dành cho thiết bị như đầu nối có thể truy cập từ bên ngoài bảng

Thân chính Thẳng

1+

Kẹp cố định

1+

Không cần hỗ trợ

3. Vật liệu và Cài đặt in được đề xuất

• Vật liệu:
  • PETGv0: An toàn hơn và bền hơn cho ứng dụng này (khả năng chịu nhiệt và độ bền cơ học tốt hơn).
• Cài đặt in:
  • Chiều cao lớp: 0,2 mm
  • Infill: 20%
  • Hỗ trợ: Không bắt buộc

    4. Hướng dẫn lắp ráp

1. In module đế chính và kẹp cố định. → Không cần hỗ trợ
2. Lắp kẹp vào khe được chỉ định trên đế.
3. Cố định bộ phận lắp ráp vào ray DIN bằng cách ấn kẹp vào đúng vị trí.

• Công cụ: Không bắt buộc (trừ khi sử dụng vít để gia cố thêm).

  5. Tệp đính kèm

• Tệp STL:

  • Din_Module-MainBody_Angled.stl
  • Din_Module-MainBody_Straight.stl
  • Din_Module-Clip.stl

• Tệp STEP:

  • Din_Module-MainBody_Angled.step
  • Din_Module-MainBody_Straight.step
  • Din_Module-Clip.step

• Tệp nguồn:

  • din_rail_module_freecad.fcstd (để tùy chỉnh).
