Ống dẫn quạt ABit Fatal1ty AA8XE OTES

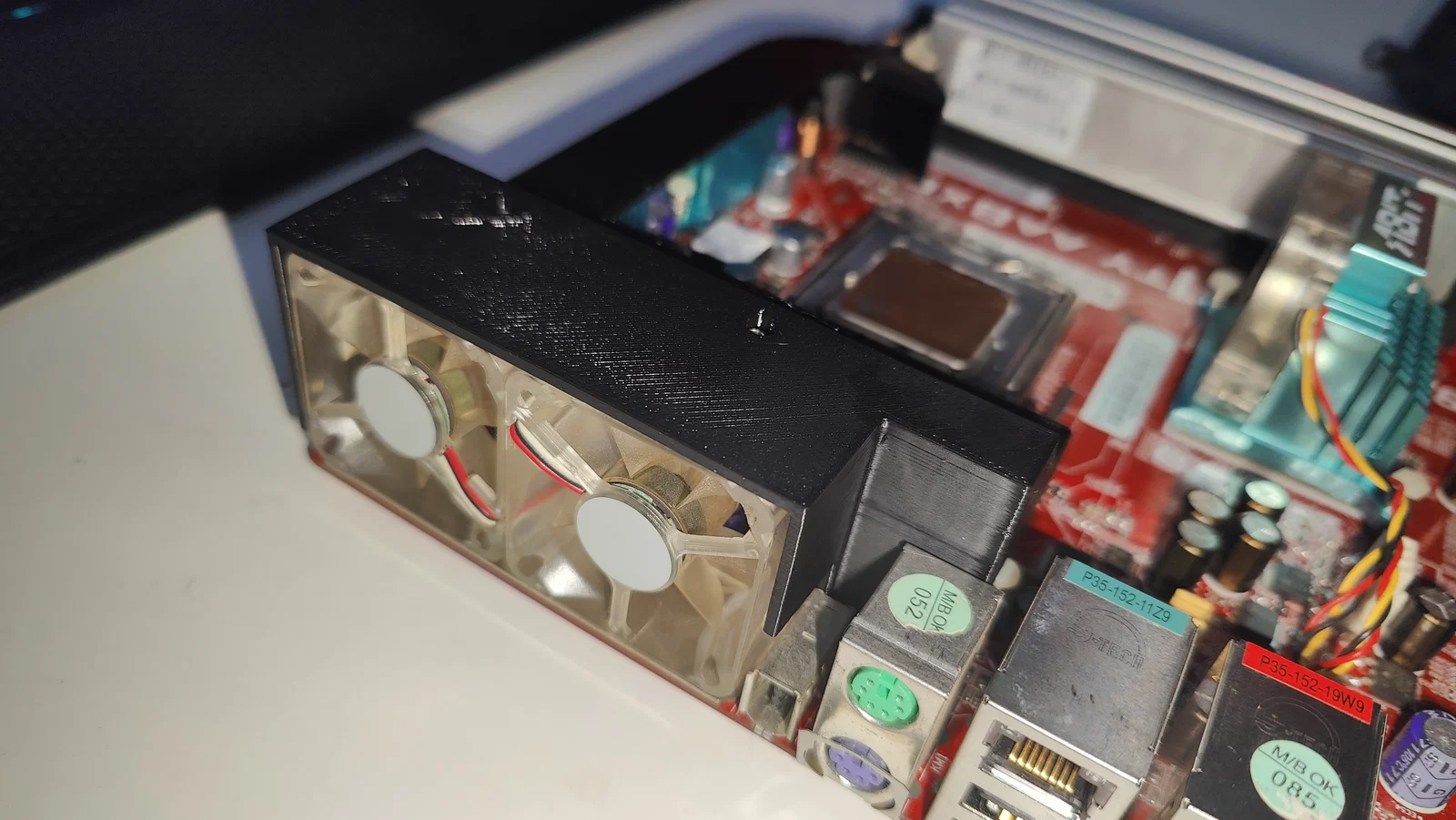

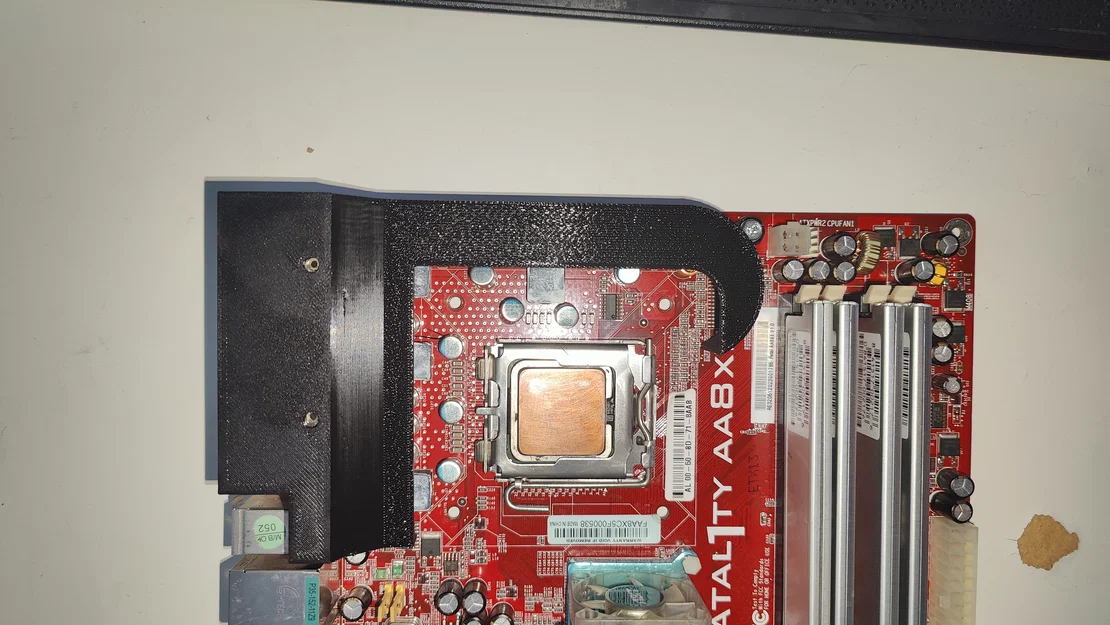

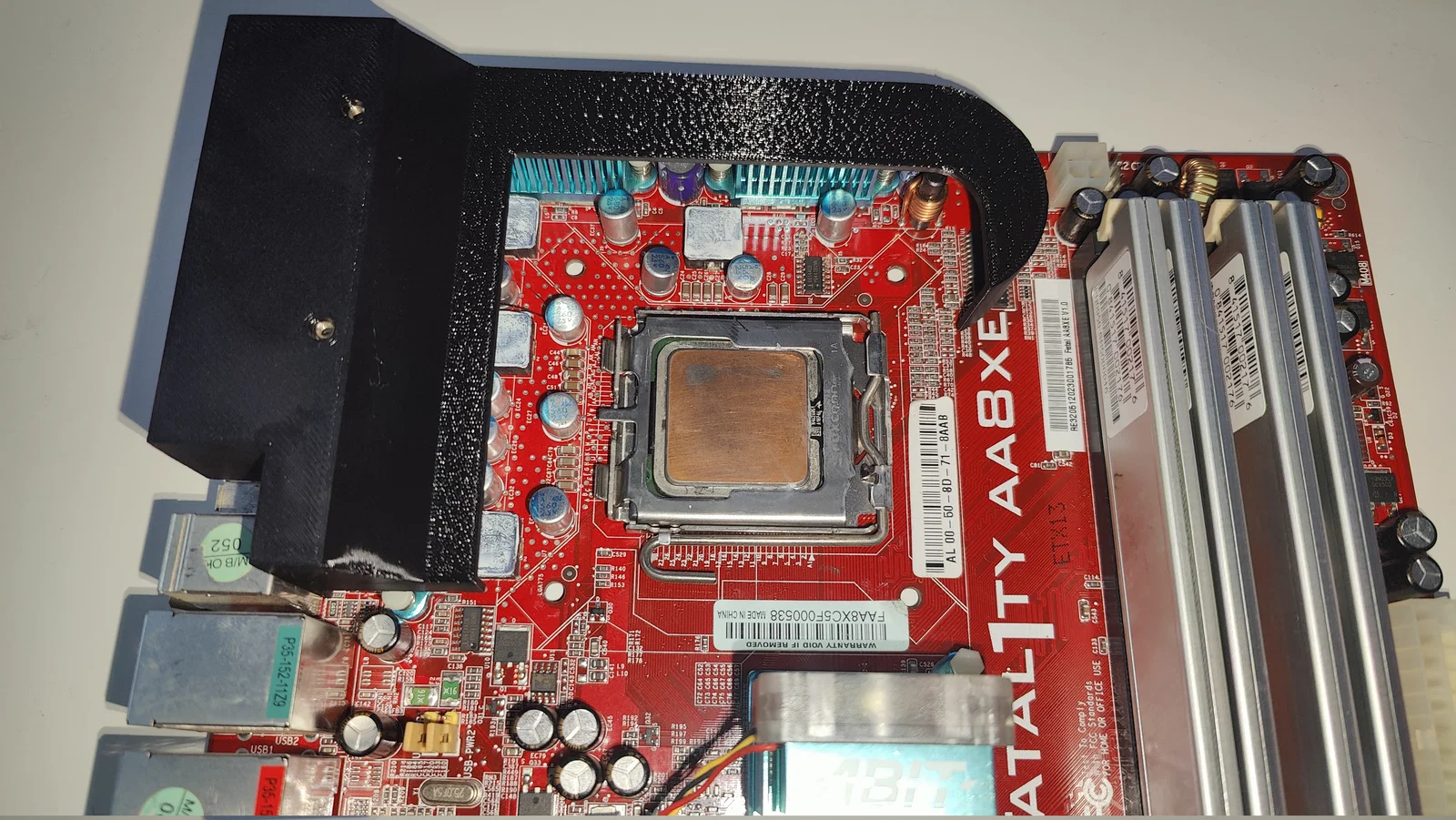

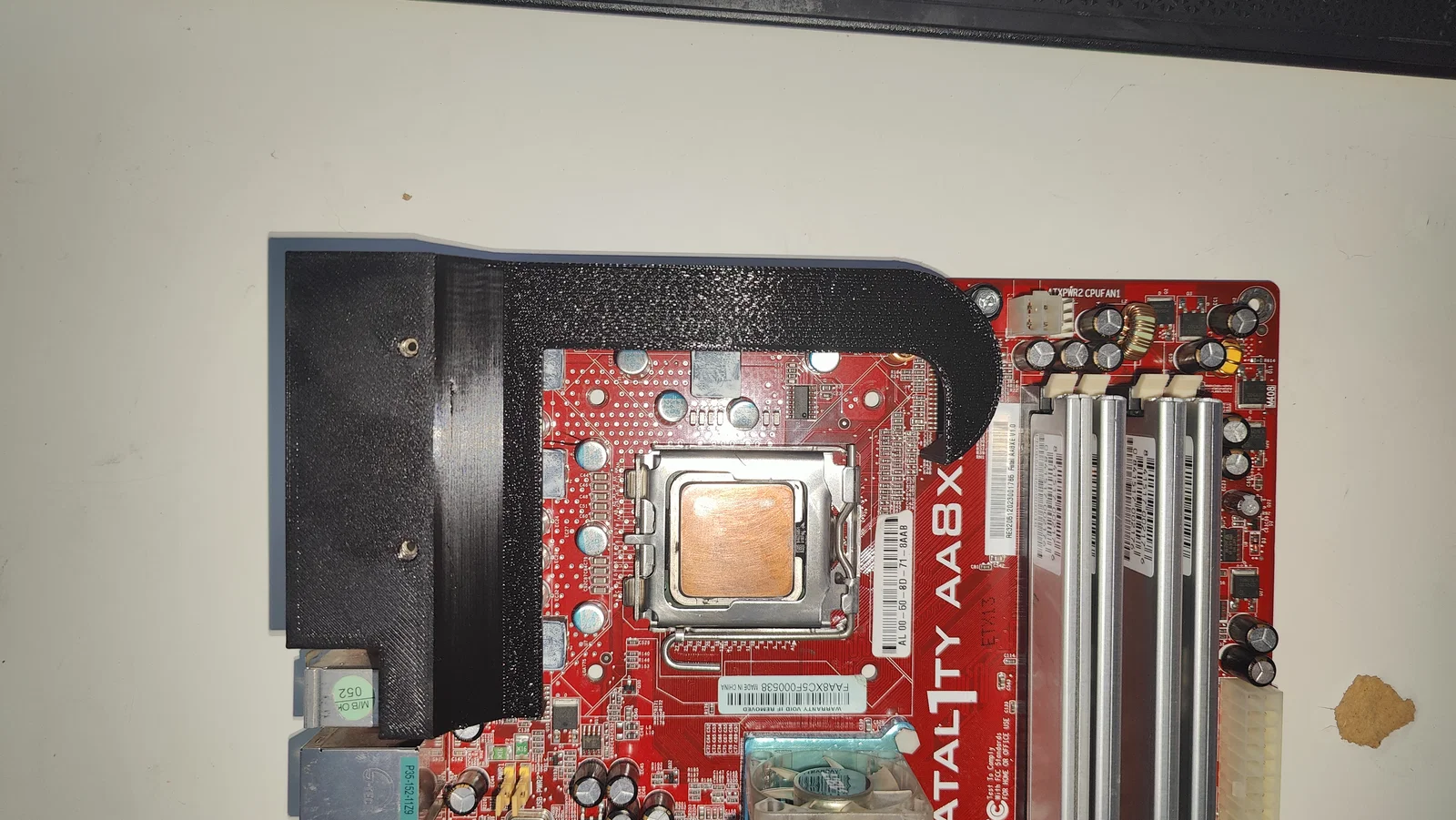

Bo mạch chủ ABit Fatal1ty AA8XE có hệ thống tản nhiệt OTES và sử dụng ống dẫn để hút không khí từ tản nhiệt CPU qua tản nhiệt VRM và thổi ra khỏi khe IO. Ống dẫn này bị thiếu trên bo mạch chủ của tôi nên tôi đã tạo ra bản sao sơ bộ này của bản gốc để hoạt động.

Gợi ý in:

• Sử dụng vật liệu chịu nhiệt vì khu vực lắp đặt có thể đạt tới 70°C+ (tôi đã dùng PETG)

• In ngược với hỗ trợ đầy đủ.

Lưu ý lắp ráp:

• Ống dẫn phải được lắp đặt trong quá trình lắp bo mạch chủ vào case. Một trong các ốc vít gắn bo mạch chủ sẽ không thể tiếp cận được sau khi lắp đặt (ống dẫn gốc cũng vậy)

• Có ba ốc vít được sử dụng để gắn cái này, 1x ốc M3 hoặc 6/32 (tùy thuộc vào phần cứng gắn case của bạn) được dùng để gắn bo mạch chủ và 2x ốc 2.5M để gắn vào khung gắn quạt.
