Remote Điều Khiển Máy Hút Bụi

Giới Thiệu

Do tui hay xài đồ pin trong xưởng nên không có vụ cắm điện máy hút bụi để bật máy được. Nên tui mới tìm cái remote điều khiển, mà giá đâu đâu cũng bắt đầu từ 80,-€ (mấy hãng như Metabo, Festool, Bosch, Milwaukee)

Mà mấy cái ổ cắm điều khiển từ xa á, rẻ mà, sao không xài thử?

Đây là cái tui làm nè:

Danh Sách Linh Kiện

Bộ phận in 3D:

File:

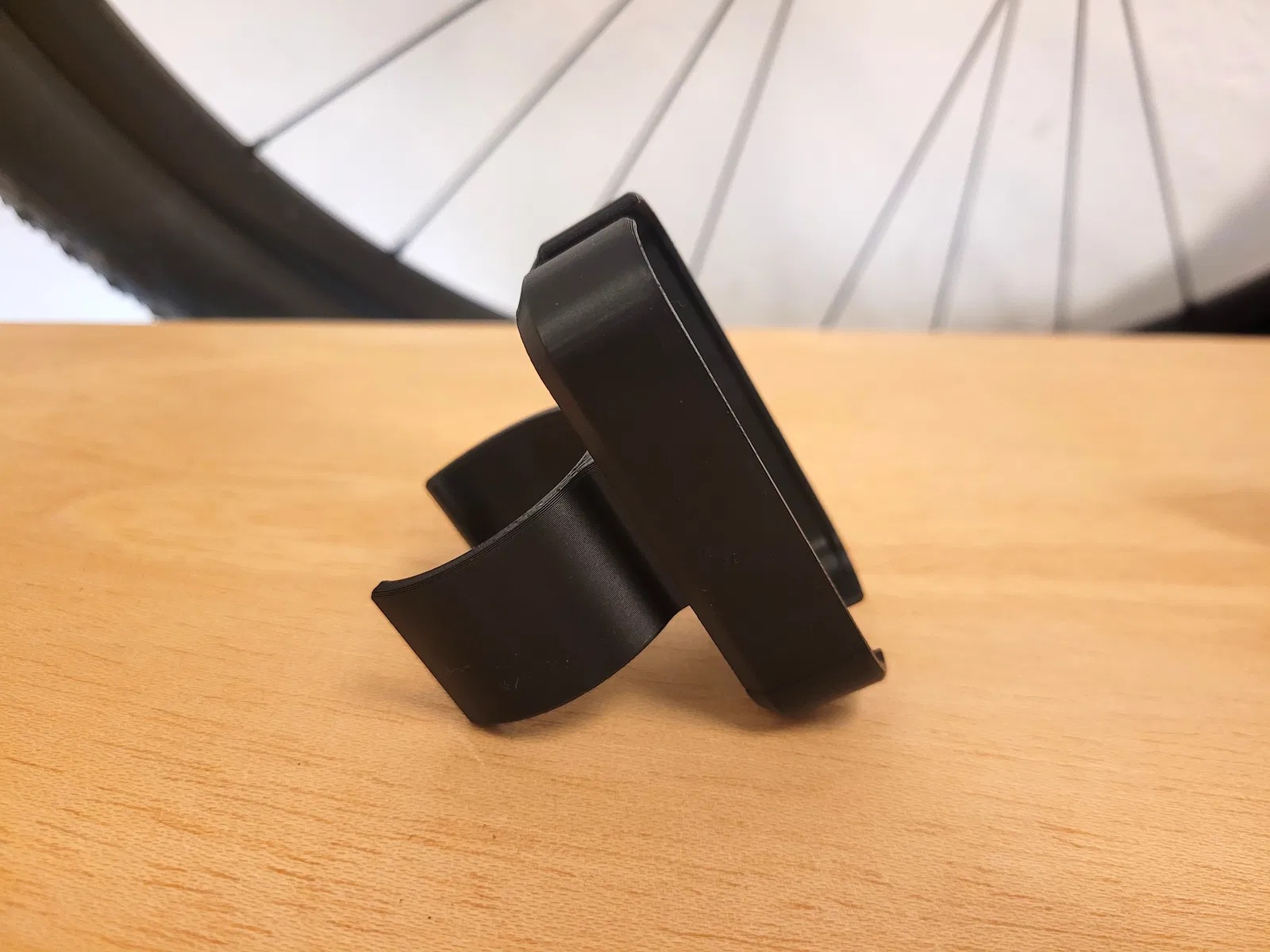

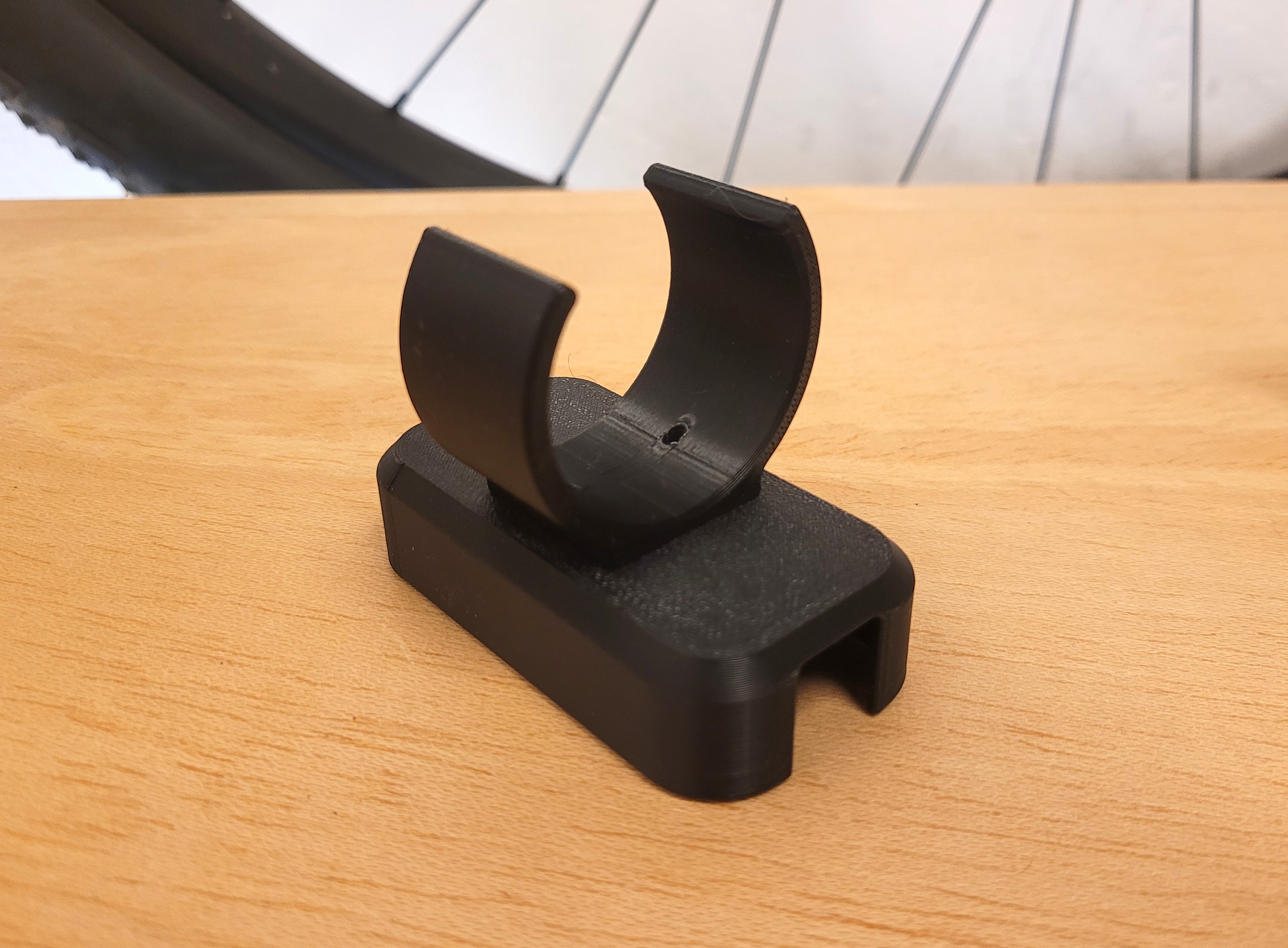

  • Giá đỡ remote điều khiển (2 phiên bản)

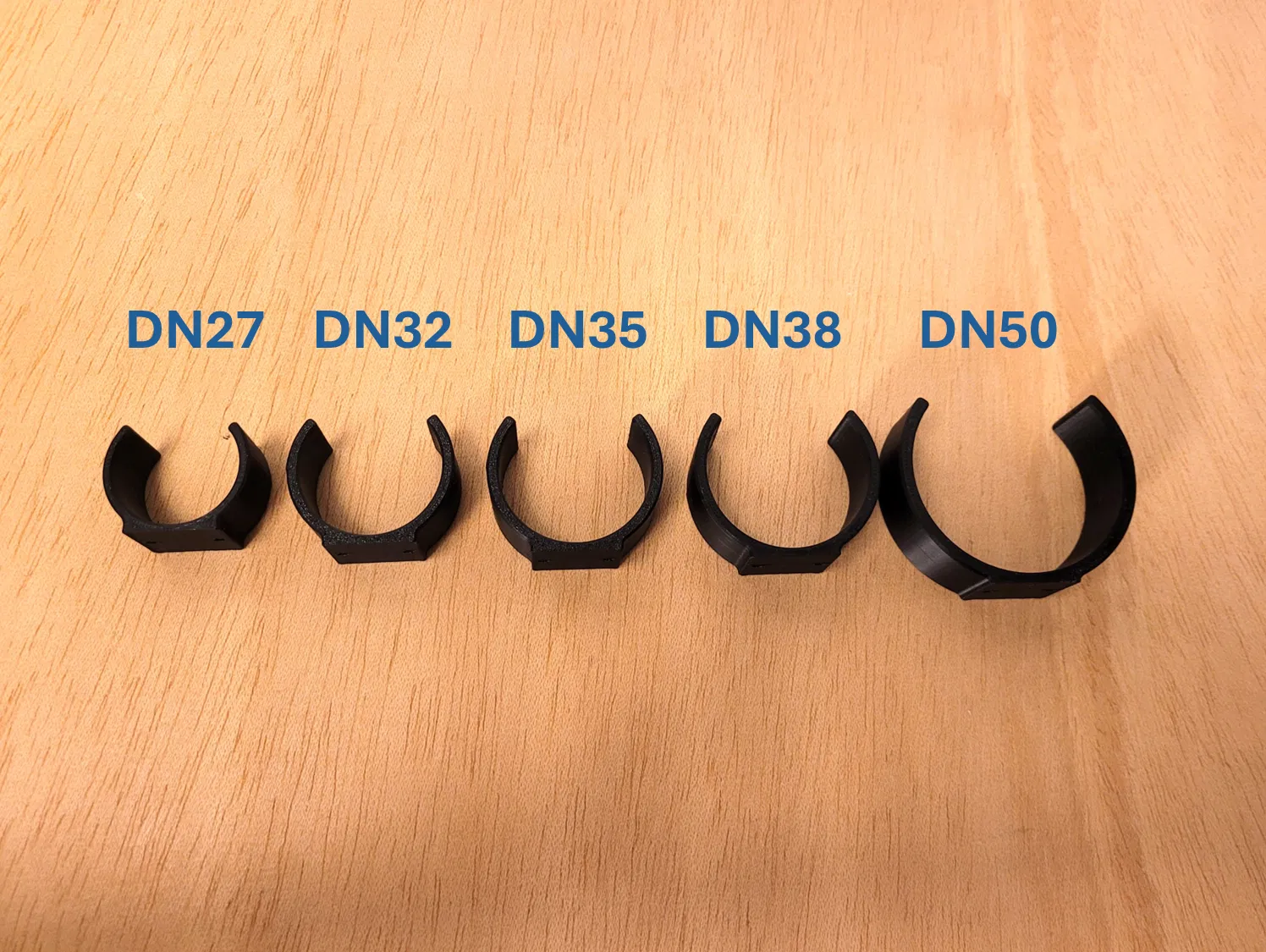

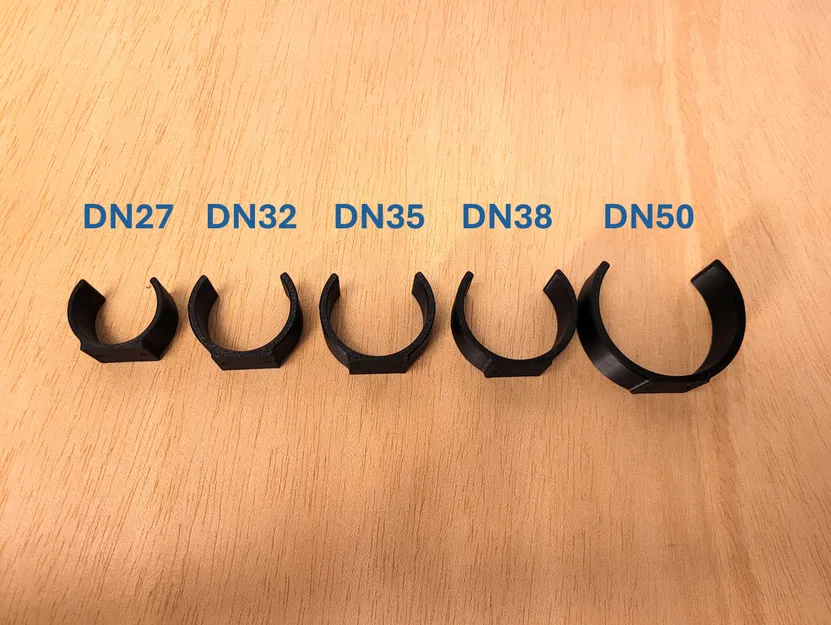

  • Vòng kẹp (có sẵn cho đường kính ống hút khác nhau từ DN27 đến DN50)

Sợi in:

  • Khuyến khích dùng PETG (vì nó dẻo, bền ngoài trời và chắc)

Hướng dẫn in đặc biệt:

  • Tối thiểu 3 lớp vỏ

  • Tối thiểu 30% độ đặc ruột

Bộ phận không in 3D:

  • Ổ cắm

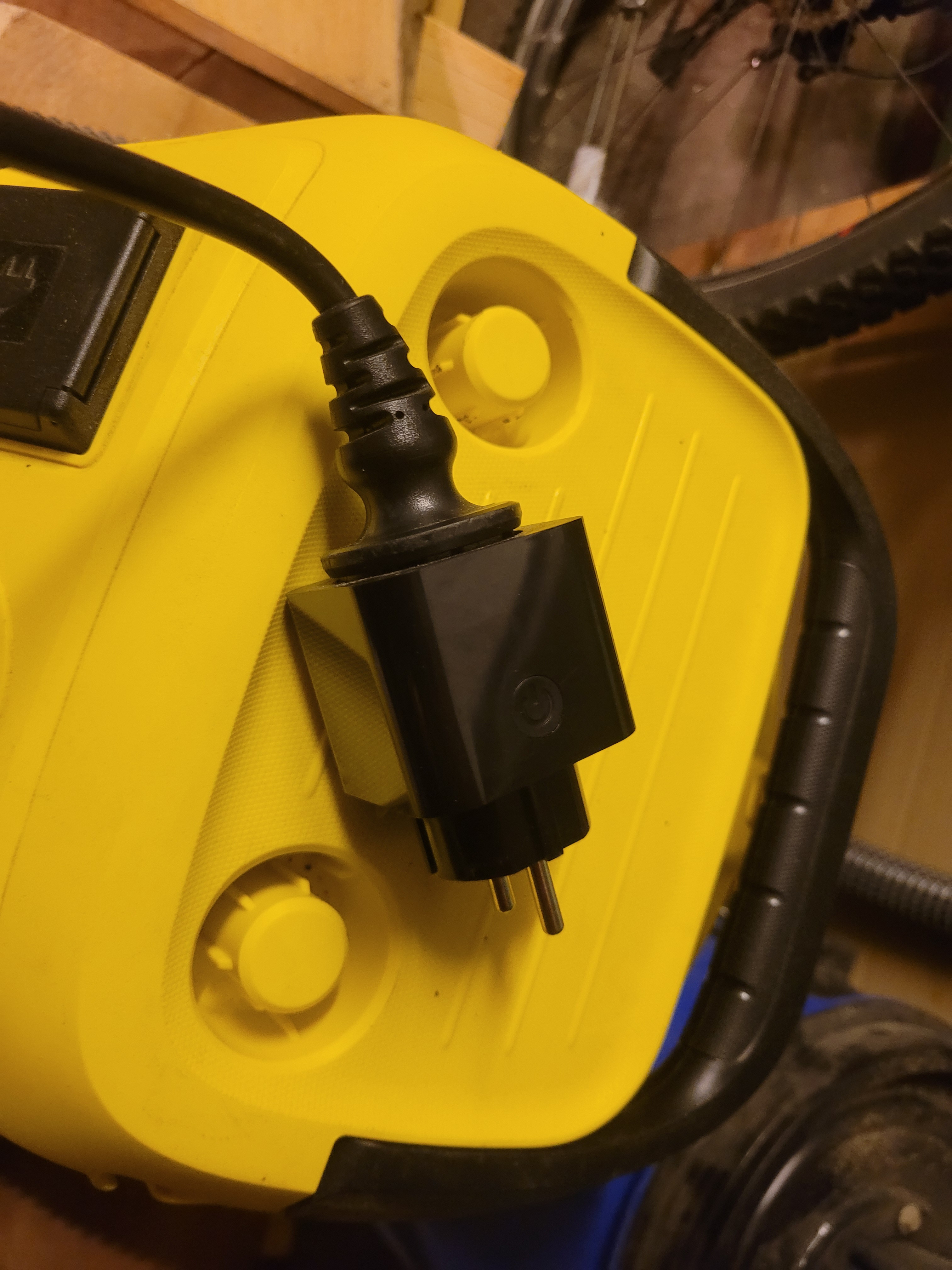

    • Ổ cắm điều khiển từ xa Dewenwils ngoài trời IP44 HOẶC

    • Ổ cắm điều khiển từ xa Dewenwils trong nhà (phiên bản cũ, giờ khó kiếm màu đen)

  • 2 con vít M3 x 6 mm đầu chìm

Cập Nhật:

  • Các bộ phận in:

    • Cái giá đỡ remote giờ thành mỏng hơn chút để lấy remote ra dễ hơn, mà vẫn giữ chắc như cũ nè

    • Vòng kẹp được thiết kế lại để remote gần ống hút hơn

  • Cái ổ cắm trong nhà tui xài á thì hết hàng màu đen rồi, nên:

    • bạn có thể mua màu trắng (ví dụ ở đây: Link_indoor_white)

    • hoặc bạn có thể mua cái bản IP44 ngoài trời màu đen cũng có sẵn online nè (ví dụ ở đây: Link_outdoor-IP44_black)

Lắp Ráp

  1. Vặn hai bộ phận lại với nhau cẩn thận

  2. Gắn remote vào giá đỡ

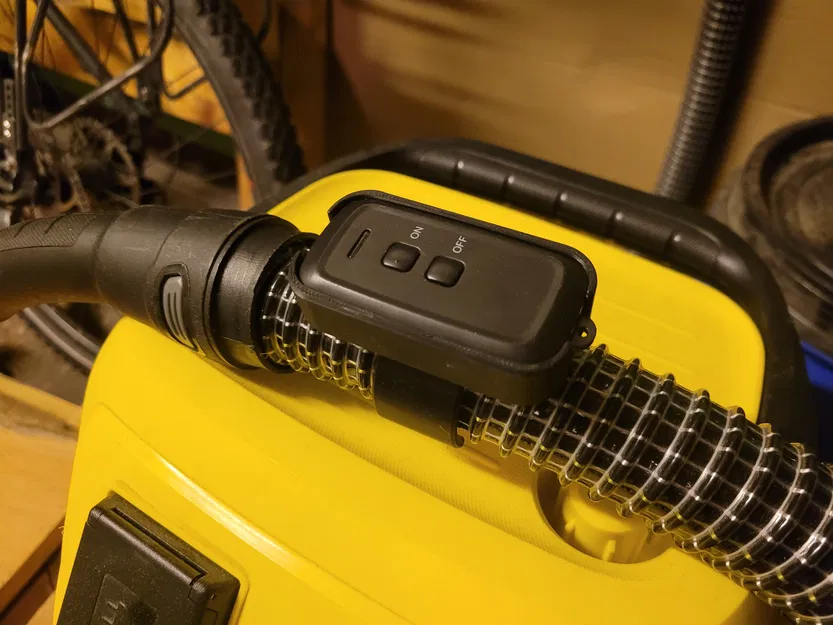

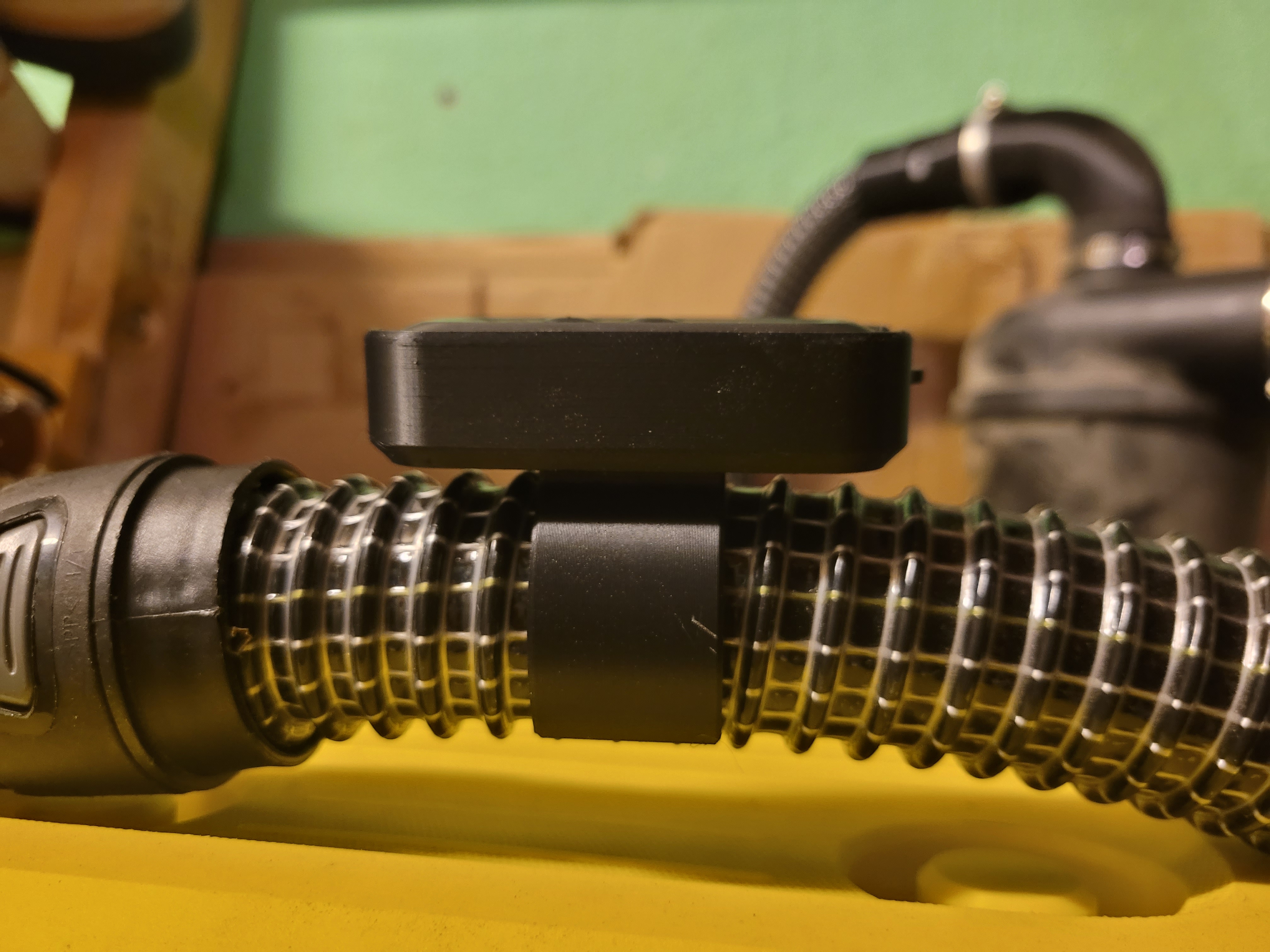

  3. Gắn giá đỡ lên ống hút máy hút bụi của bạn

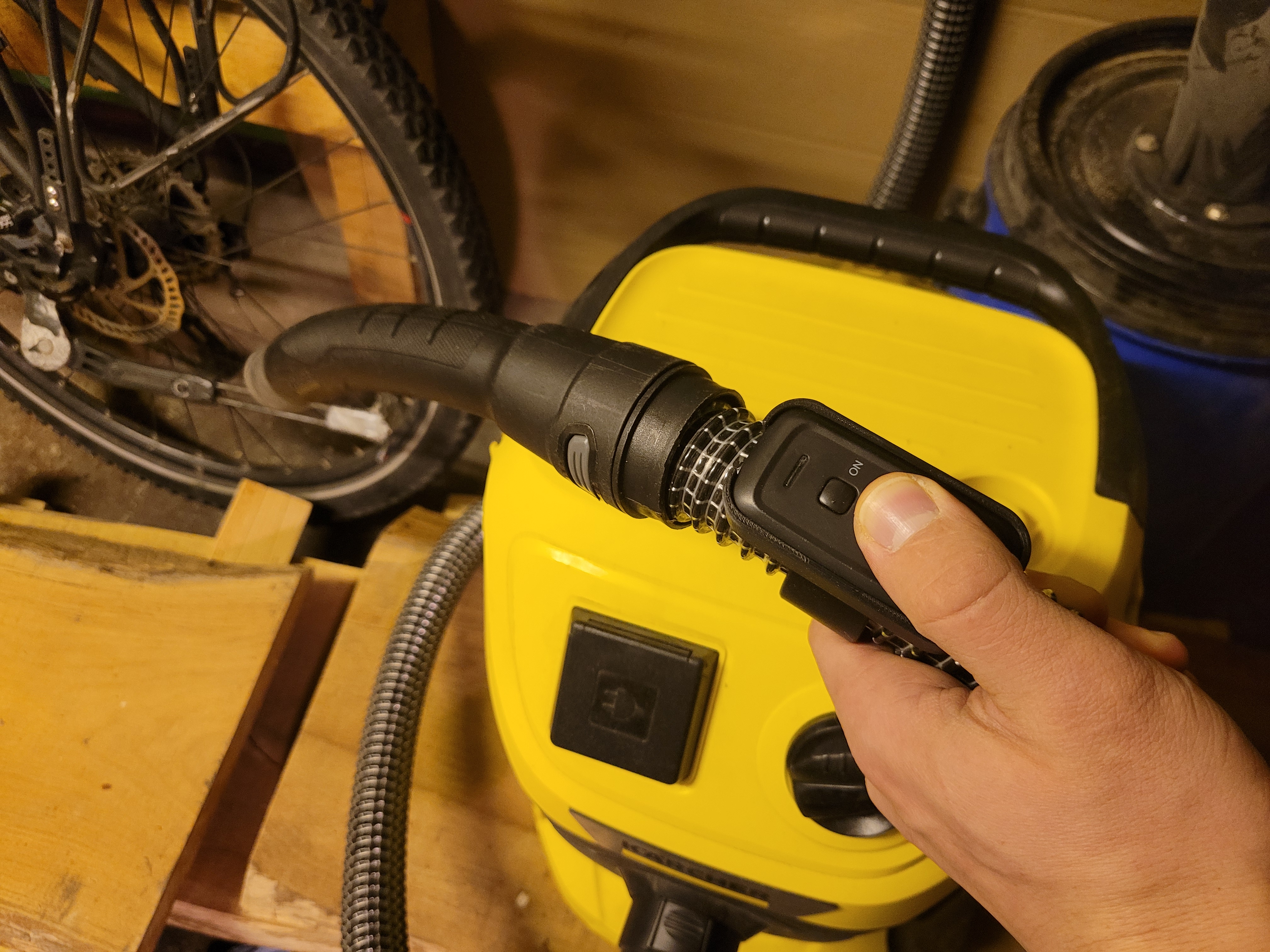

  4. Để máy hút bụi bật sẵn và chỉ điều khiển bằng remote thôi nha

  5. Chúc vui nha :)

Lời cuối:

Có mấy cái kích thước ống hút tiêu chuẩn đó nhưng nó chỉ là đường kính trong thôi. Vì vậy đường kính ngoài nó xê dịch nhiều lắm, cái vòng kẹp tui up lên có thể không vừa ống hút của bạn đâu. Nếu vậy thì cứ nhắn tui đường kính ngoài là tui làm cái khác cho nha :)

Cứ thoải mái bình luận nha, và như mọi khi: Chúc in vui vẻ!
