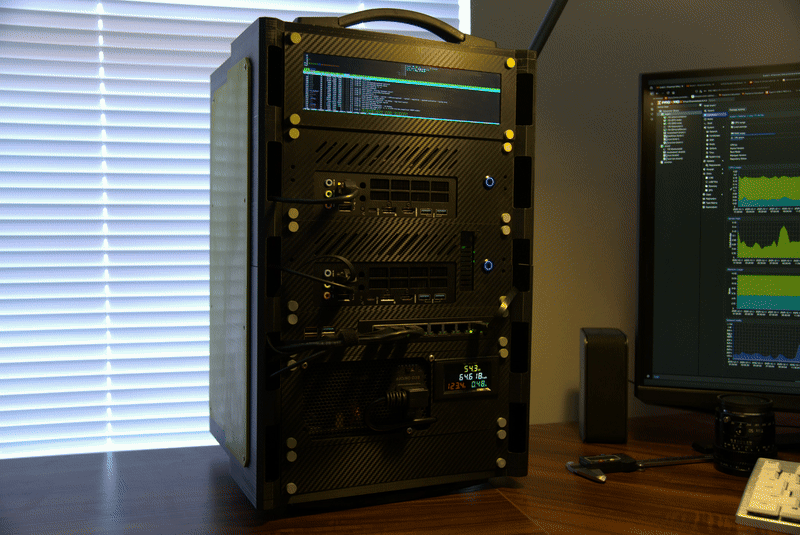

ModularRack - Rack 10" cỡ nhỏ

Cần một máy in có thể tích 320 x 306 x 233, các máy in sau đây có thể hoạt động:

Nhà sản xuất

Các mẫu

Creality

K2 Plus, Ender-5 Max, CR-6 max, Cr-10 S5, CR-M4

Elegoo Neptune

Neptune 3 Plus, Neptune 4 Plus, Neptune 4 Max

Prusa

Original Prusa XL

Anycubic

Kobra 2 plus, Kobra 2 Max, Kobra 3 Max, Kobra Max, Chiron

Khác

FLSUN S1, S1 Pro, Qidi Tech X-Max 3, Snapmaker Artisan Modular

Thân chính:

Khung rack có thể được lắp ráp từ 3 bộ phận:

• Thân chính được in hai lần và bắt vít vào nhau.

• Nắp bịt đầu có lỗ khoét cho quạt 120mm. (in 2 cái)

• Tấm ốp hai bên. (in 2 cái)

Xem hình #2 để biết hình dạng của rack khi chỉ có những bộ phận này. (TBD)

Các vật dụng bạn cần mua cho thân chính:

• Ray rack dọc bằng kim loại 10U (tại đây)

• Lọc quạt 120mm (tại đây)

• Quạt ARCTIC P12 120mm (tại đây)

• Vít cho ray dọc (TBD)

• Vít cho tấm ốp hai bên (TBD)

• Vít cho tay nắm (TBD)

• Tay nắm: của tui lấy từ vali cũ (TBD tìm đồ thay thế)

Module 1U, 2U:

Tôi có nhiều module, một số trong đó rất tùy chỉnh, bạn có thể tải xuống các module của người dùng khác nhưng tất cả các module của tôi đều được in với cùng độ dày, tạo ra vẻ ngoài gọn gàng và bằng phẳng ở mặt trước, điều mà tôi không thể đảm bảo nếu bạn in các mẫu của người khác. nếu có module cụ thể nào bạn muốn, hãy để lại bình luận và tôi sẽ cố gắng làm nó.

2U - Bo mạch ITX không có PCIE

Được thiết kế để hoạt động với Kệ ITX Mini 1U của GeeekPi (tại đây)

Nút nguồn 12mm (tại đây)

2U - Bo mạch ITX có PCIE

Được thiết kế để hoạt động với Kệ ITX Mini 1U của GeeekPi (tại đây)

Nút nguồn 12mm (tại đây)

2U - Nguồn ATX + Đồng hồ đo công suất

Đồng hồ đo công suất AC (tại đây)

Cáp nối dài C13 (tại đây)

Khối đấu nối (tại đây)

Nguồn ATX 2U

(TBD)

Màn hình 2U

Màn hình cảm ứng 8.8 inch (tại đây)

Micro HDMI sang Mini HDMI (tại đây)

Cáp USB C cho nguồn + dữ liệu

Switch 1U + Raspberry Pi 4

Switch Gigabit 8 cổng Netgear (tại đây)

Raspberry Pi 4 (tại đây)

Bản lề 1U

Bản lề 2U

(TBD)

Bản lề 3U

(TBD)
