Miếng bảo vệ ngàm kìm Knipex (250mm)

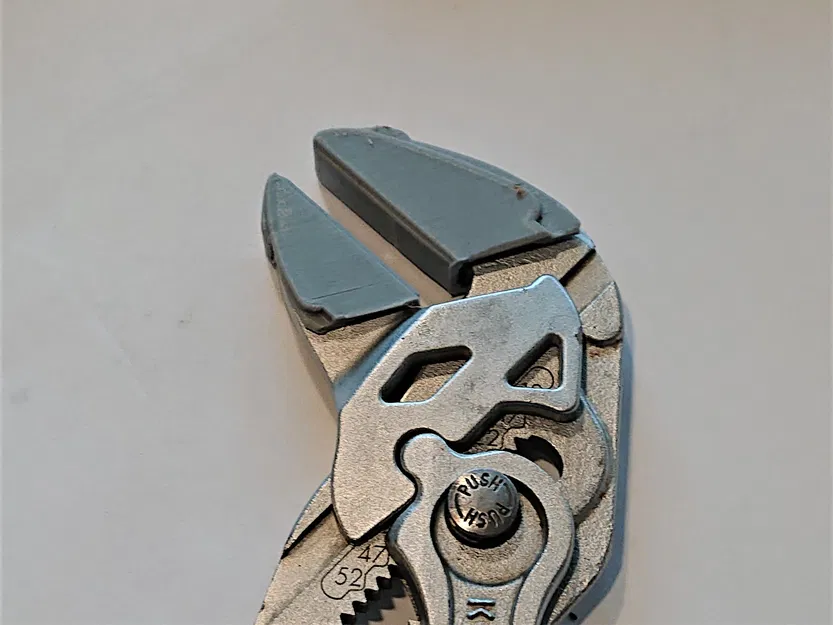

Miếng bảo vệ ngàm kìm tự chế gắn trượt cho kìm kẹp đa năng Knipex 250mm cực hay.

Mặc dù đã có vài mẫu in 3D trên mạng rồi, cái này chủ yếu là dự án nhỏ cho bản thân để học cách dựng mô hình CAD từ ảnh chụp. Tôi đã cố gắng thiết kế miếng bảo vệ sao cho nó giữ chắc chắn, nhưng cũng dễ dàng trượt vào và tháo ra.

In ấn:

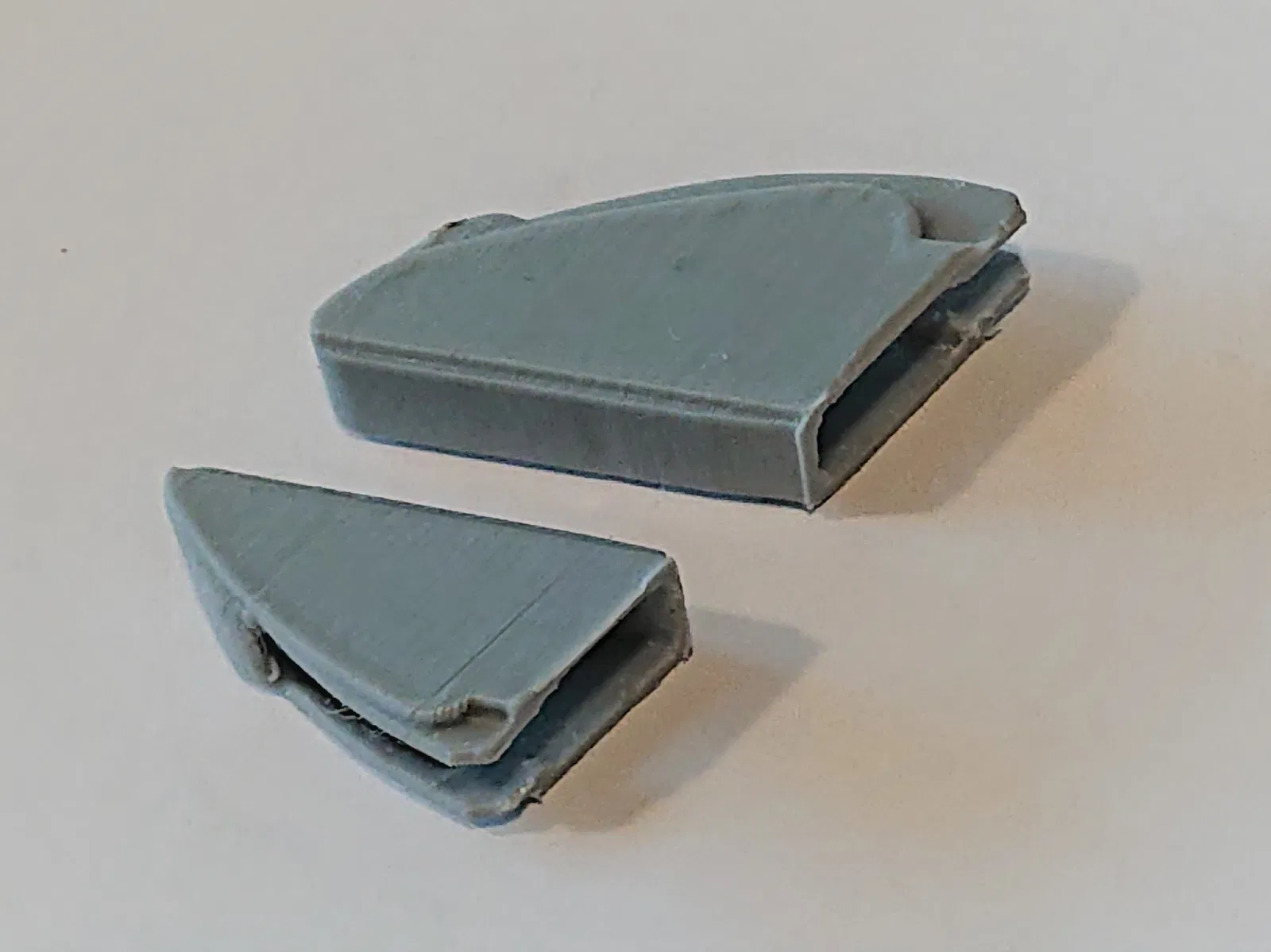

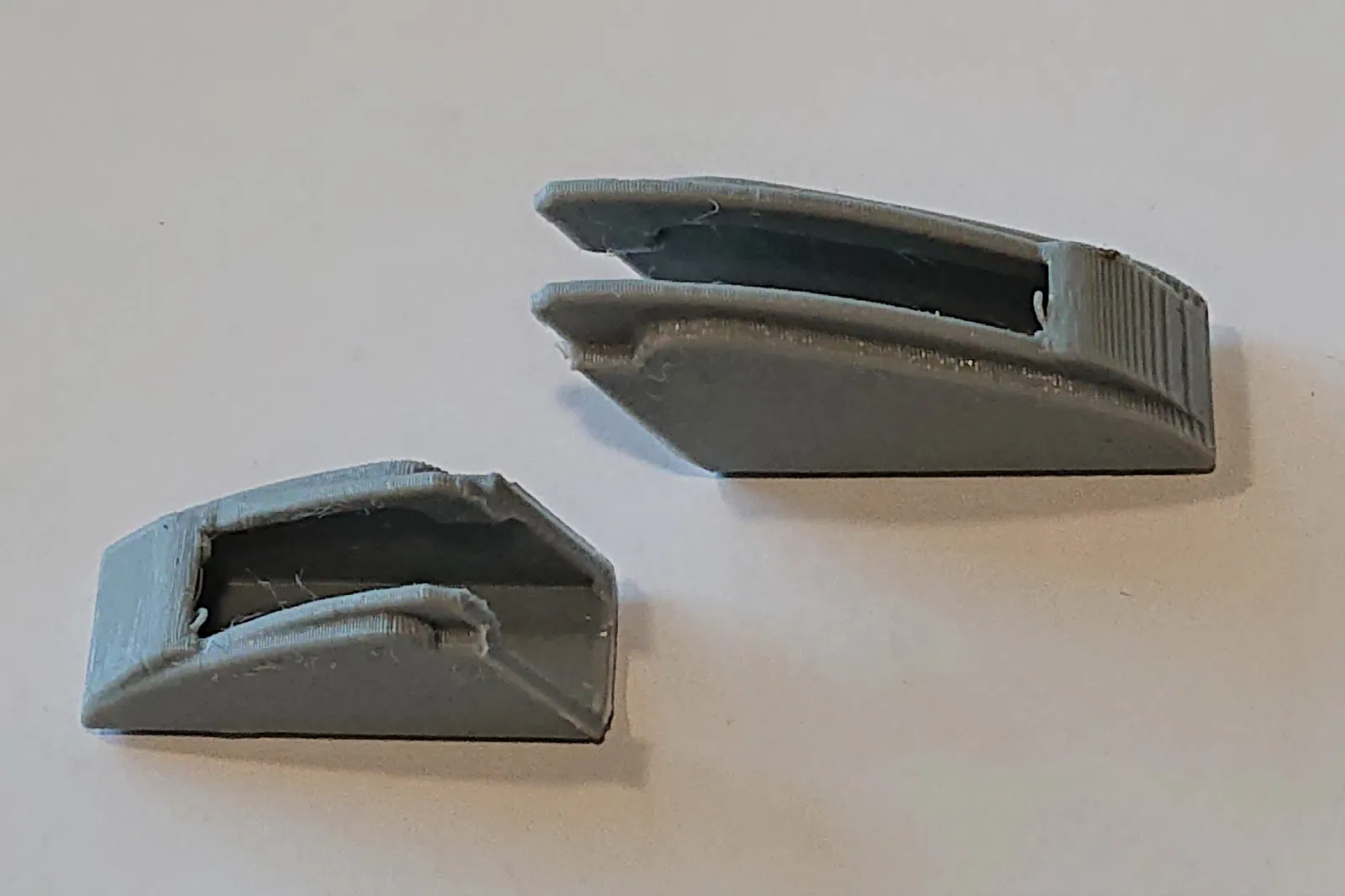

Miếng bảo vệ có thể in không cần hỗ trợ, nhưng tôi khuyên bạn nên dùng một lớp brim mỏng. Đầu phun 0.4, chiều rộng đùn 0.65.

Nhựa in: Tôi đã in bằng PETG. Tôi cũng đã thử in bằng Flex TPU 85a, nhưng nó hơi mềm quá: không kẹp chặt được vào vật.

Thiết kế mô hình:

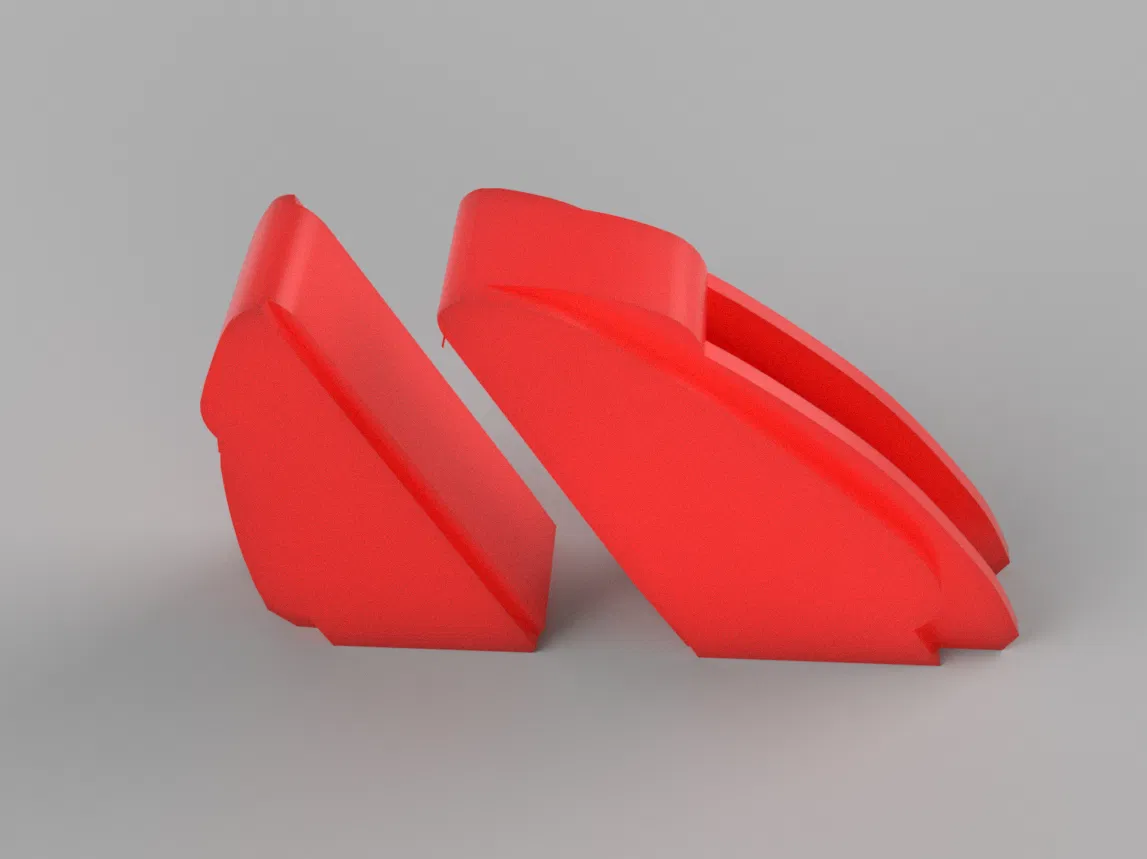

Tôi đã nhập một bức ảnh chụp cái kìm vào Fusion 360, hiệu chỉnh theo kích thước thực tế và dựng mô hình kìm từ đó. Sử dụng lệnh ‘shell’ để tạo các khối cho miếng bảo vệ. Sau đó tôi cắt các khe hở bằng lệnh extrude.
