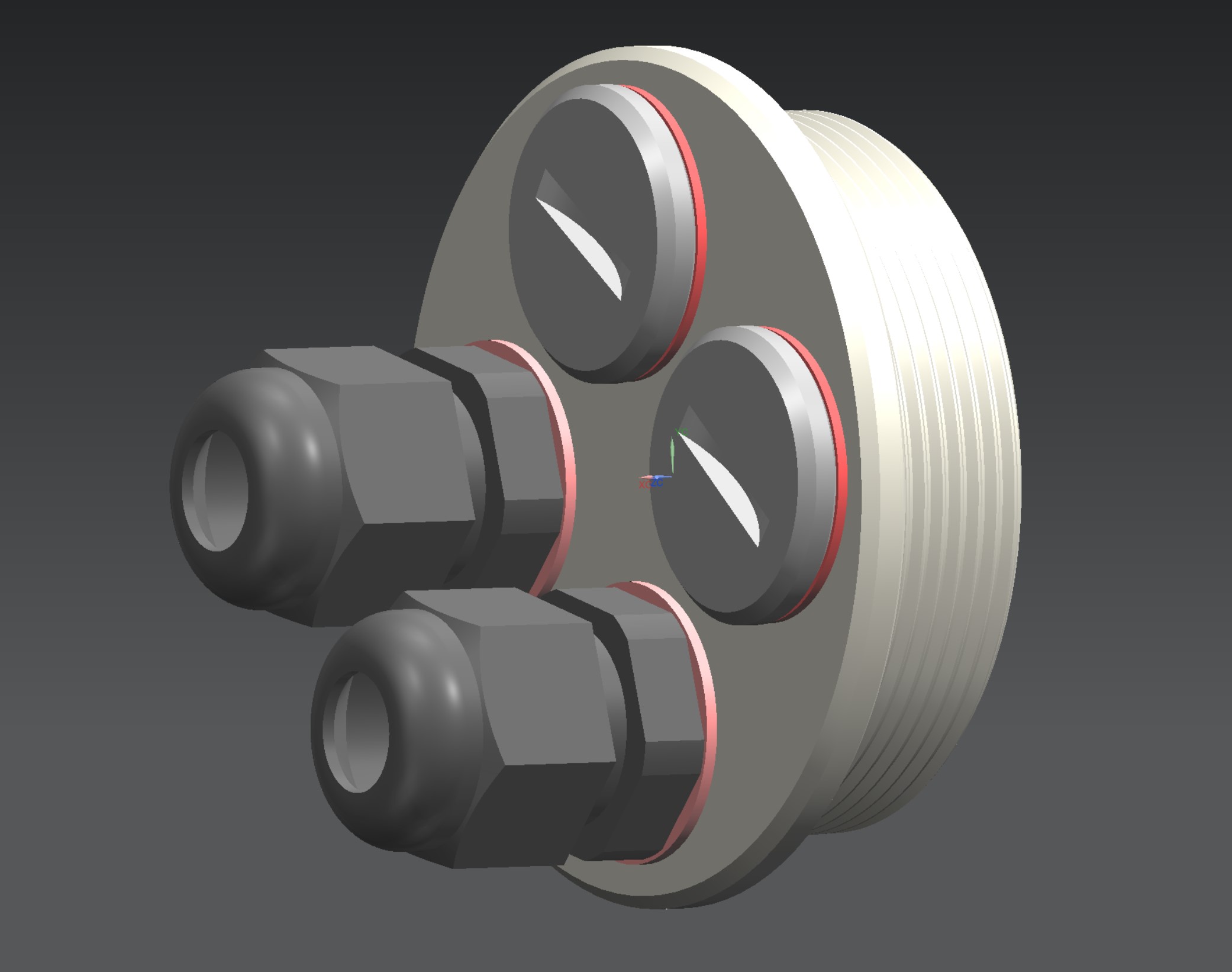

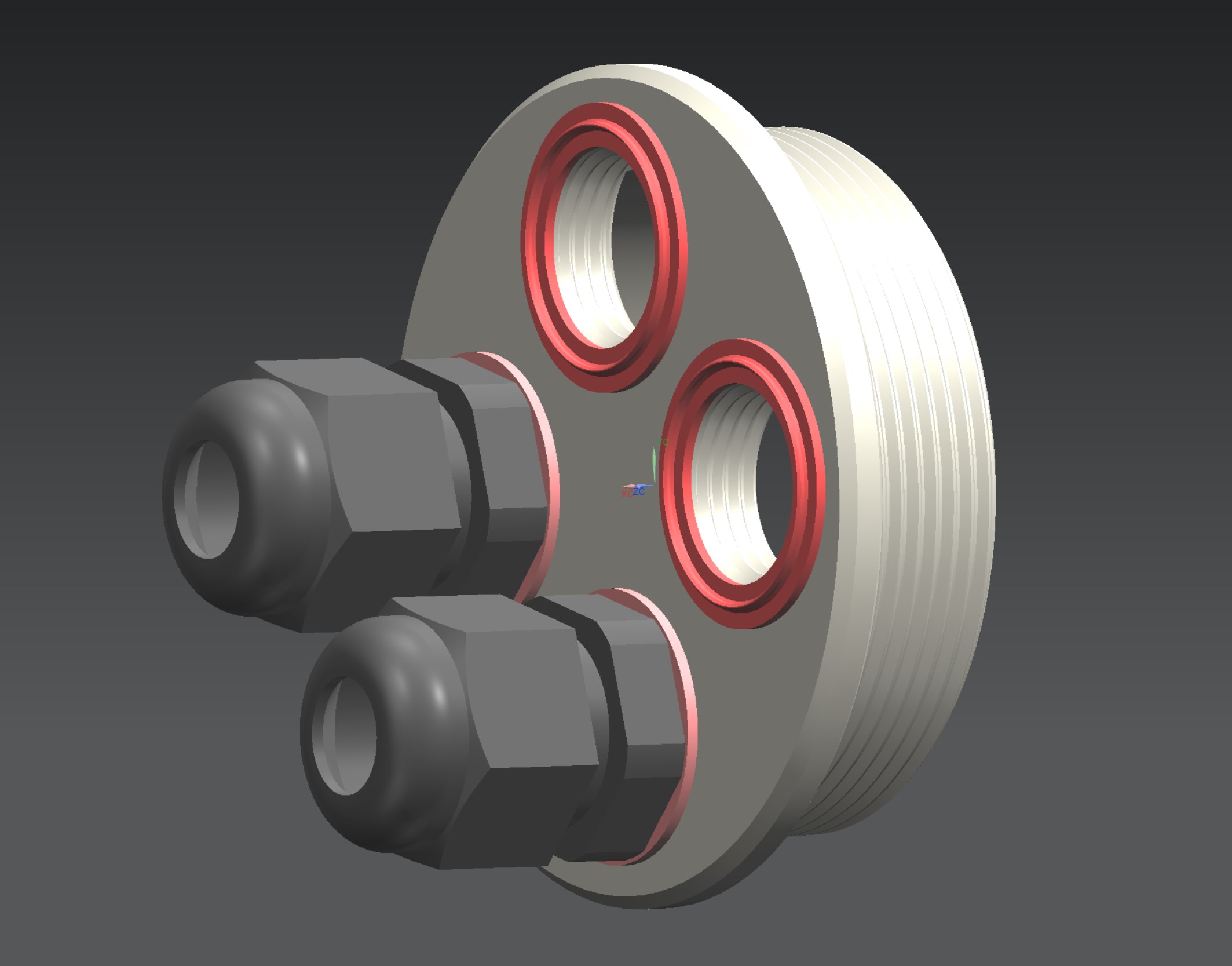

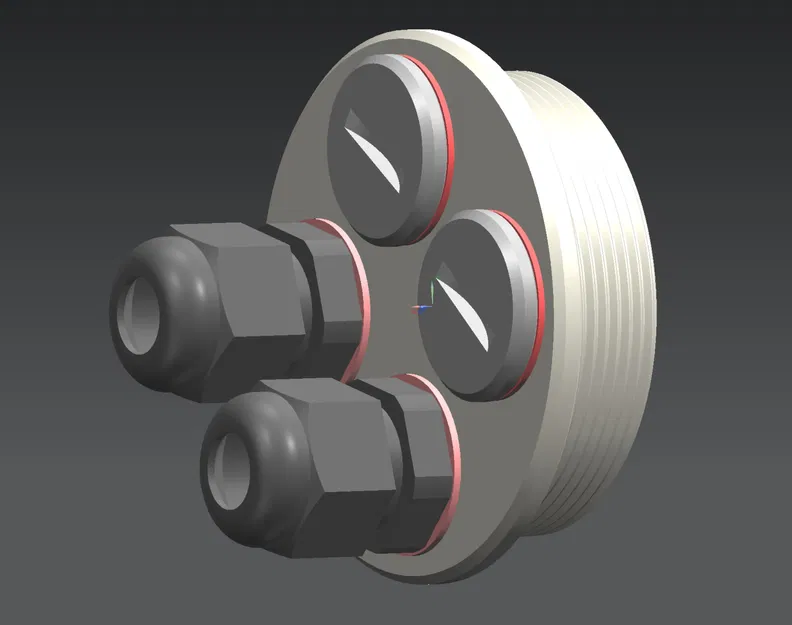

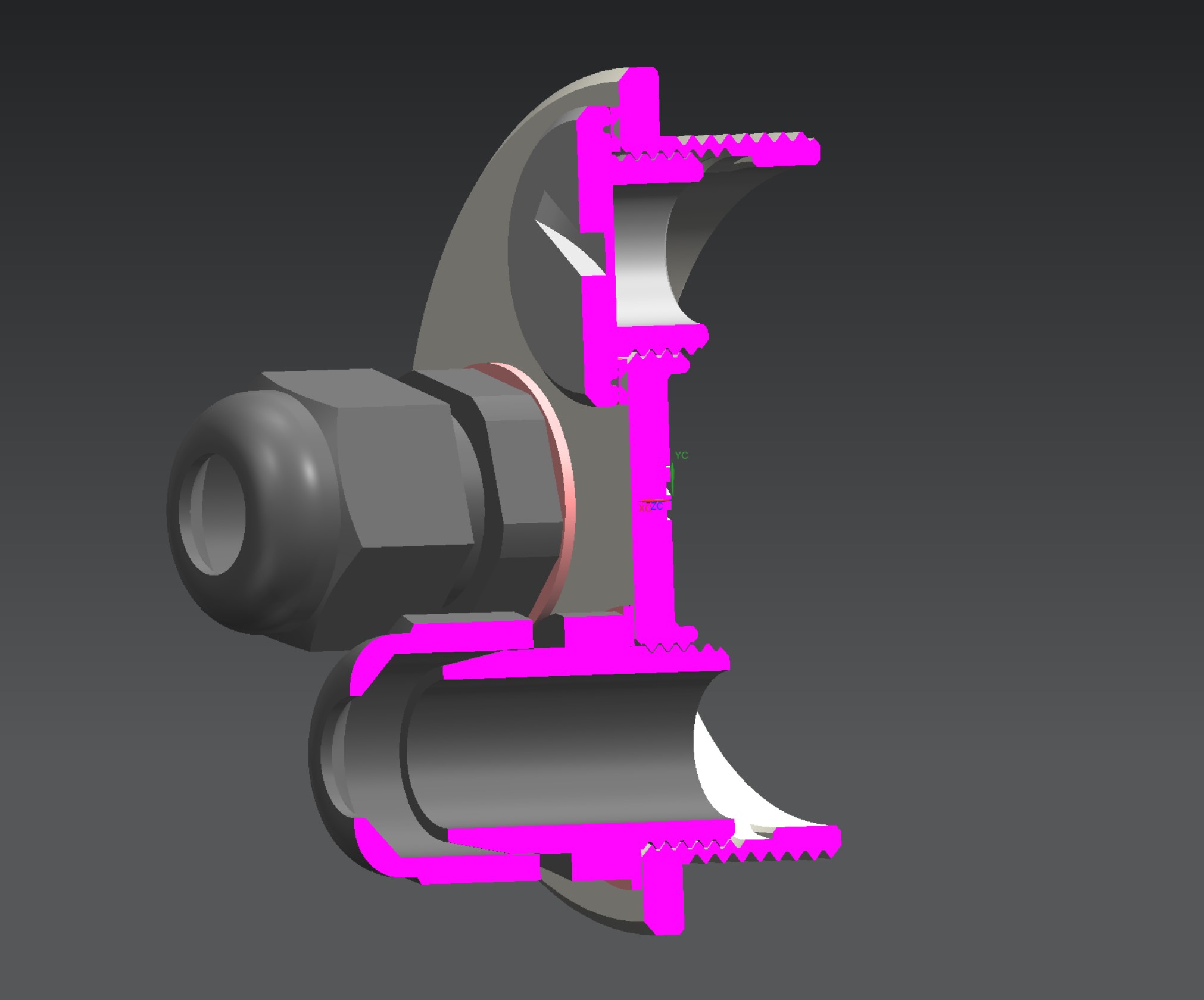

Bộ chuyển đổi bịt đầu PG42 sang 4 đầu nối cáp PG9

Bịt đầu ren PG42 dùng để đóng các lỗ PG42 chưa sử dụng trên vỏ máy. Bộ chuyển đổi cho (1-4) đầu nối cáp PG9 cho dây có đường kính nhỏ hơn. Các lỗ PG9 chưa sử dụng có thể được đóng bằng bộ bịt đầu PG9 với ren PG9.

Tên ren: PG thread (PG42, PG9)

Đường kính lỗ: Đường kính lỗ PG42: a) lỗ ren: 52.5mm / ren PG b) lỗ khoan không có ren: 54.0mm Đường kính lỗ PG9: c) lỗ ren: 13.9mm / ren PG d) đường kính dây: 8.0mm

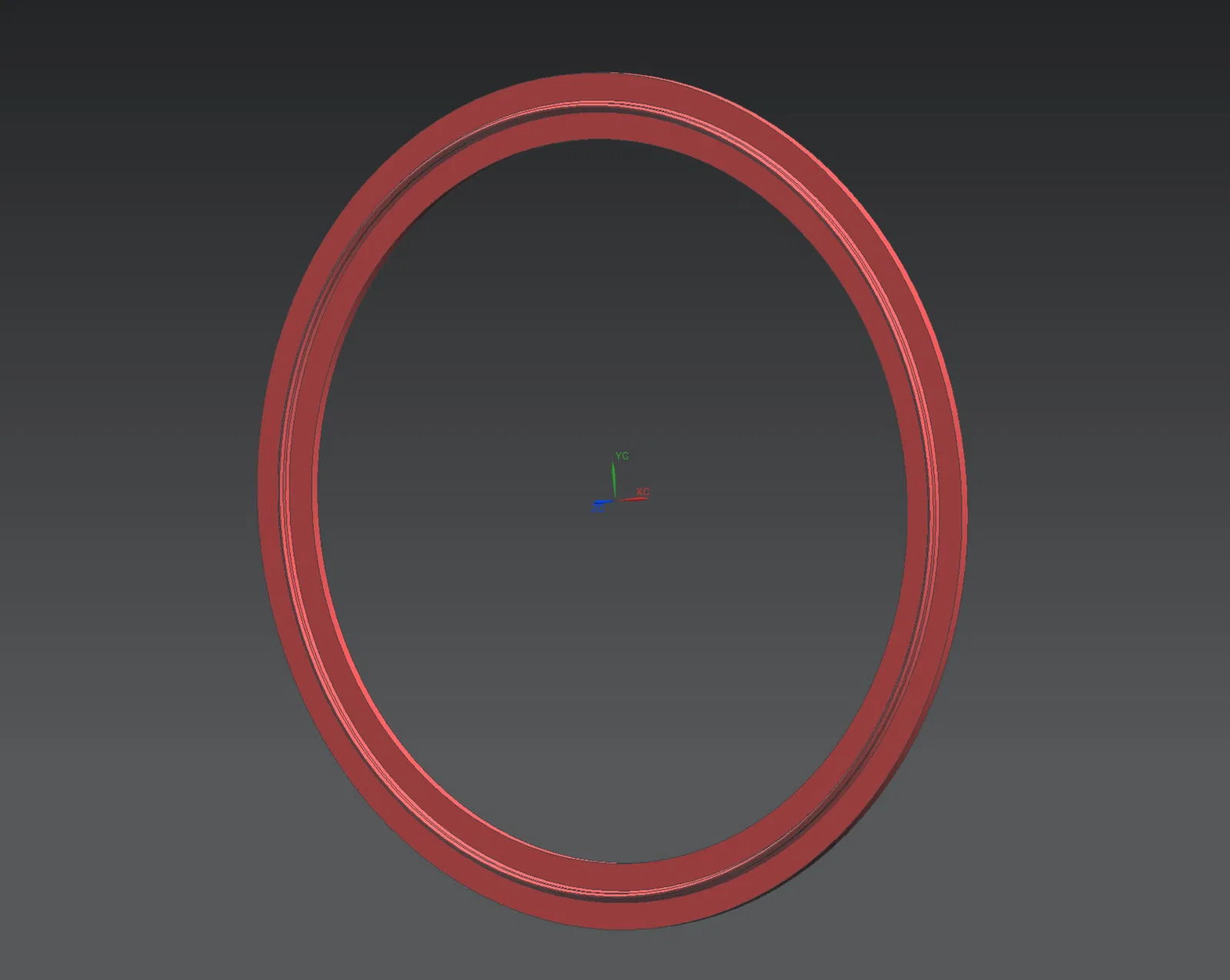

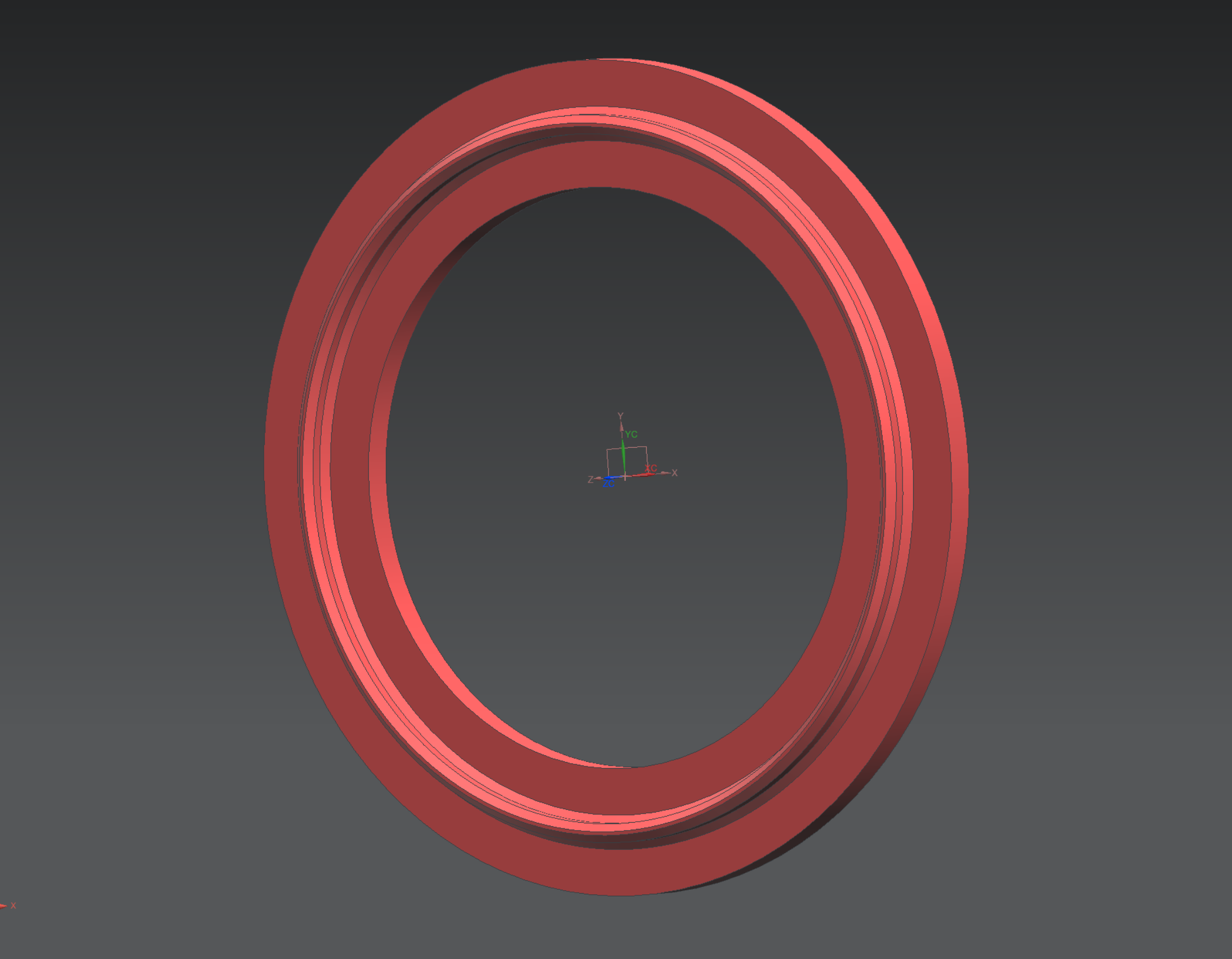

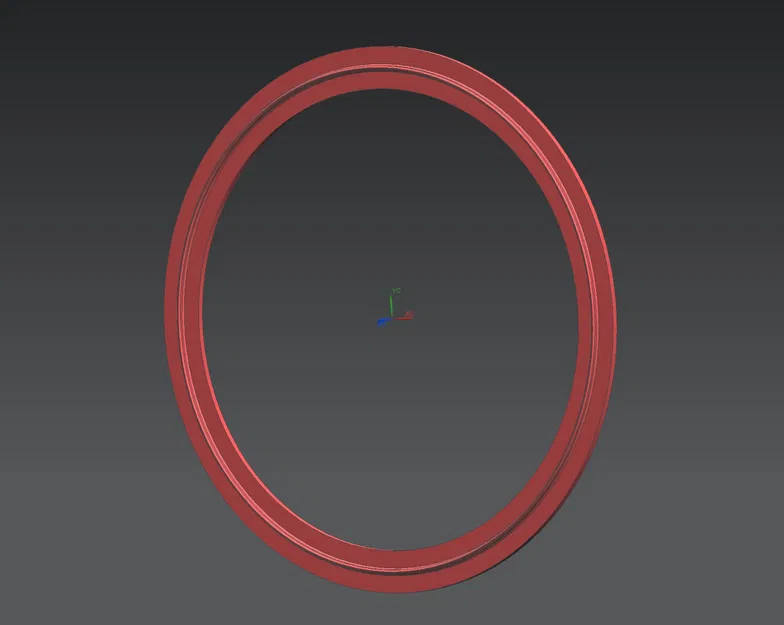

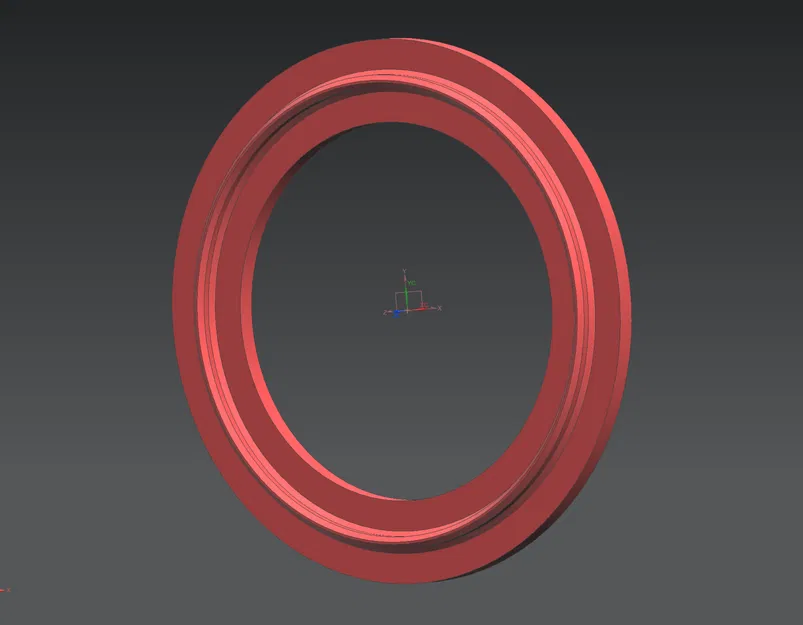

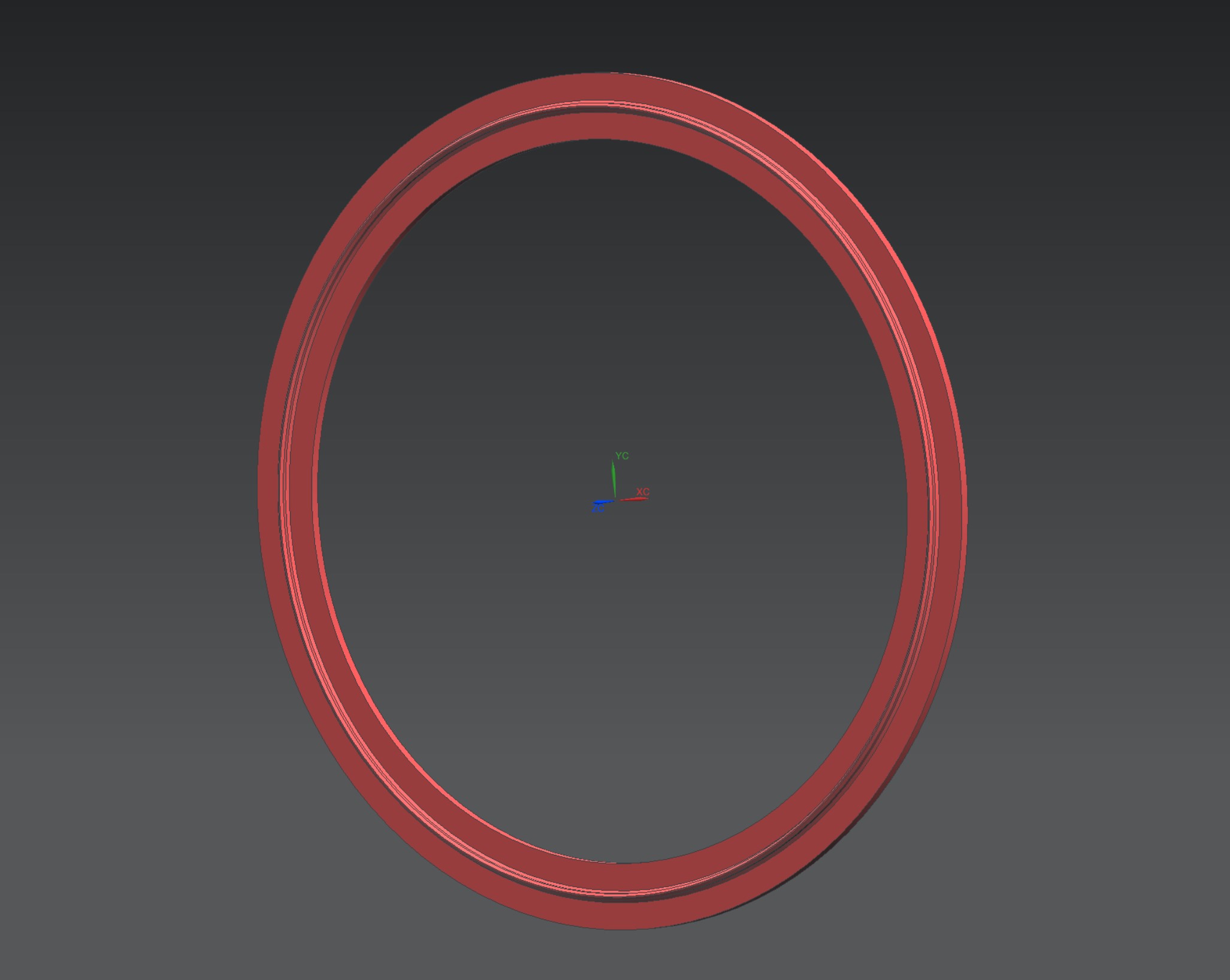

Đệm kín: Có sẵn file model đệm kín TPU tùy chọn cho PG42. Có sẵn file model đệm kín TPU tùy chọn cho PG9.

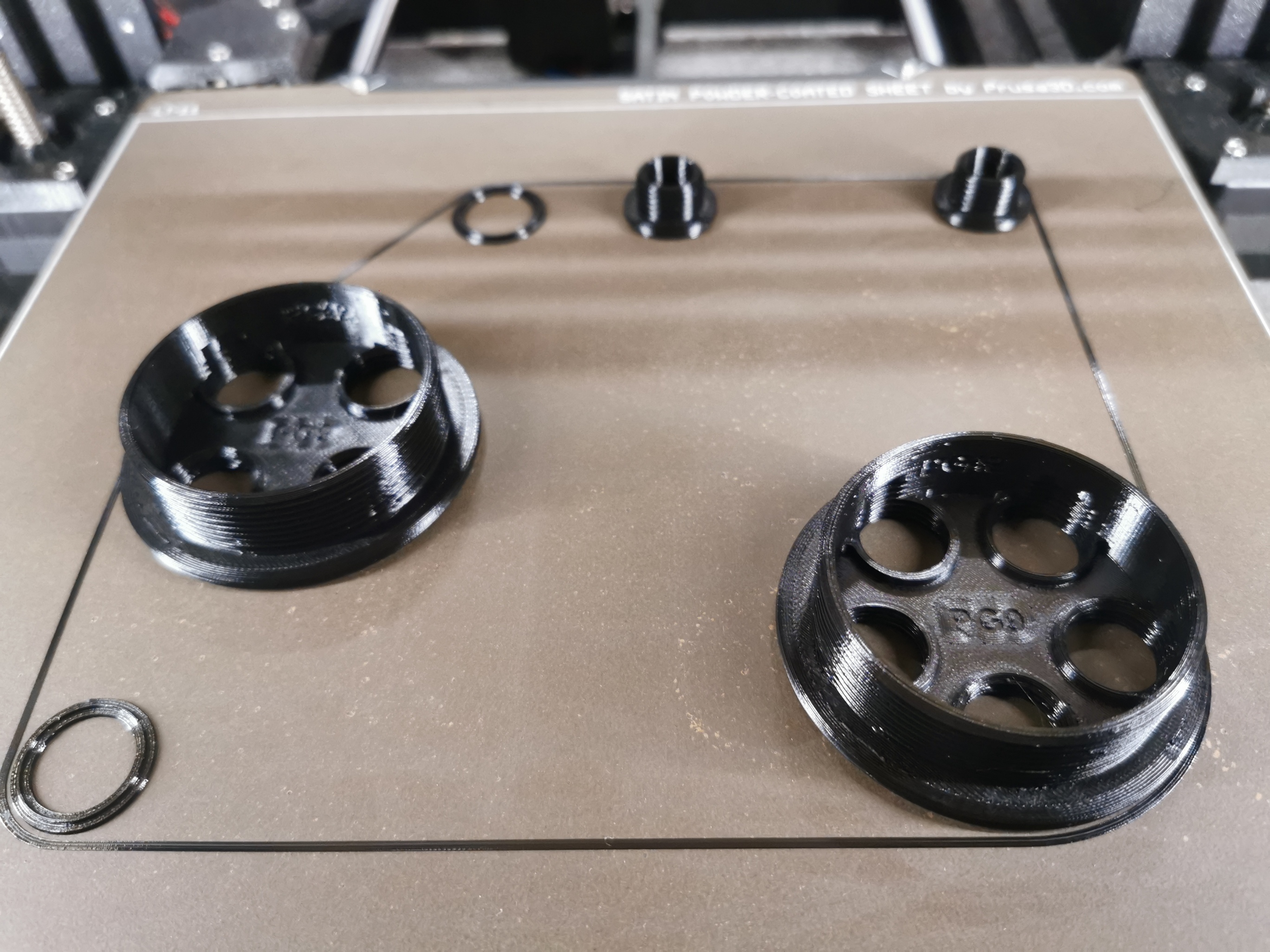

In Chất liệu: PETG (bộ bịt đầu, đai ốc), TPU 95A (đệm kín) Hỗ trợ: không cần Brim: không cần In nối tiếp (từng bộ phận một) để ren chất lượng tốt hơn.

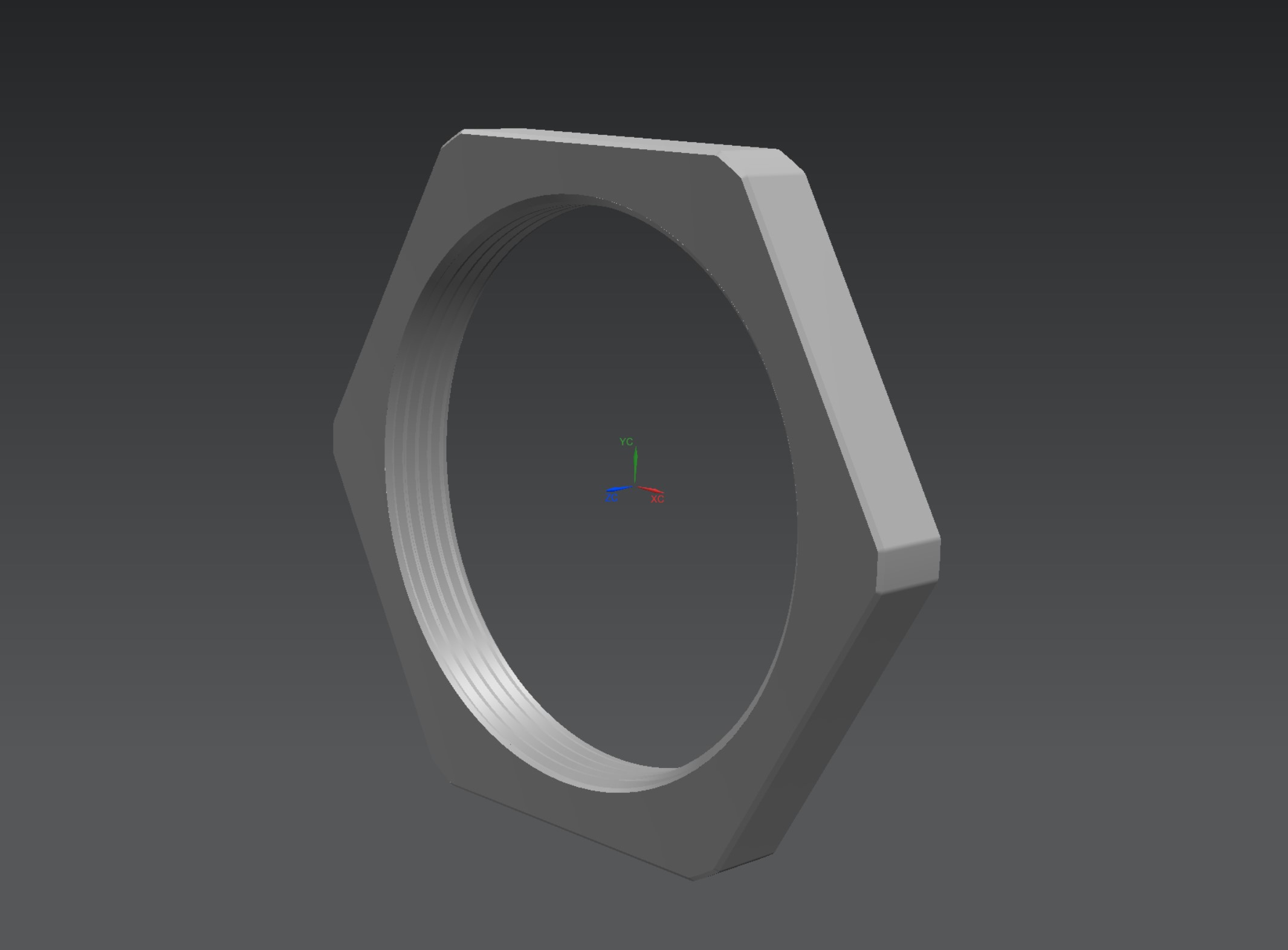

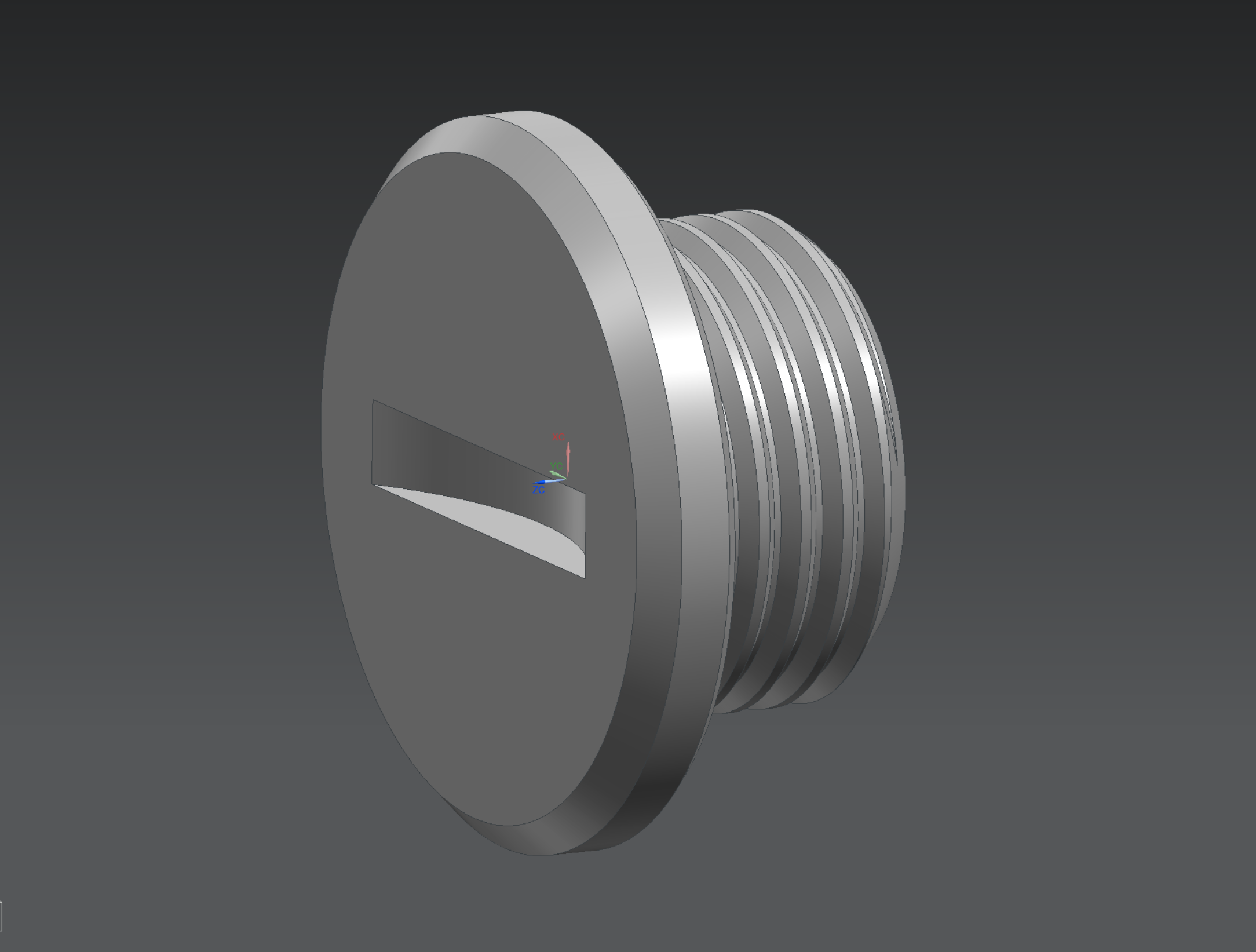

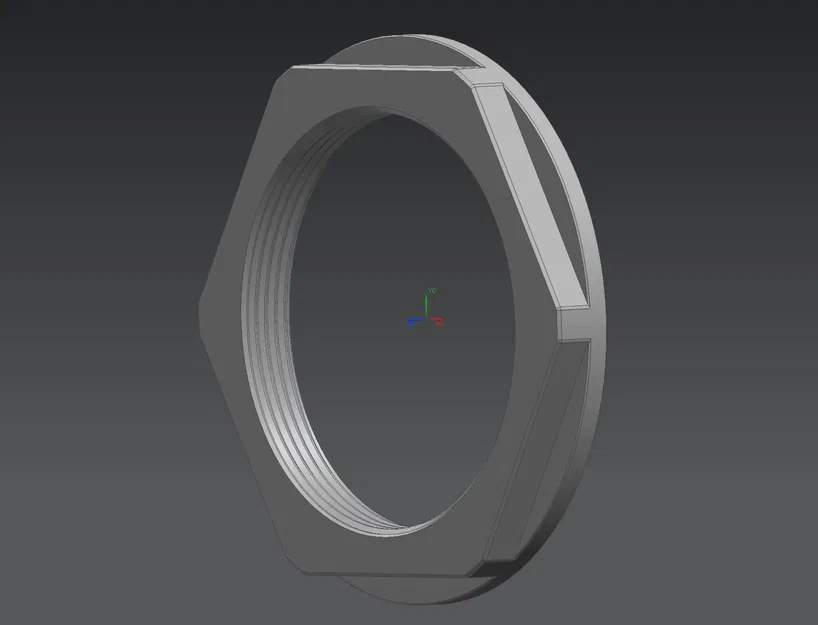

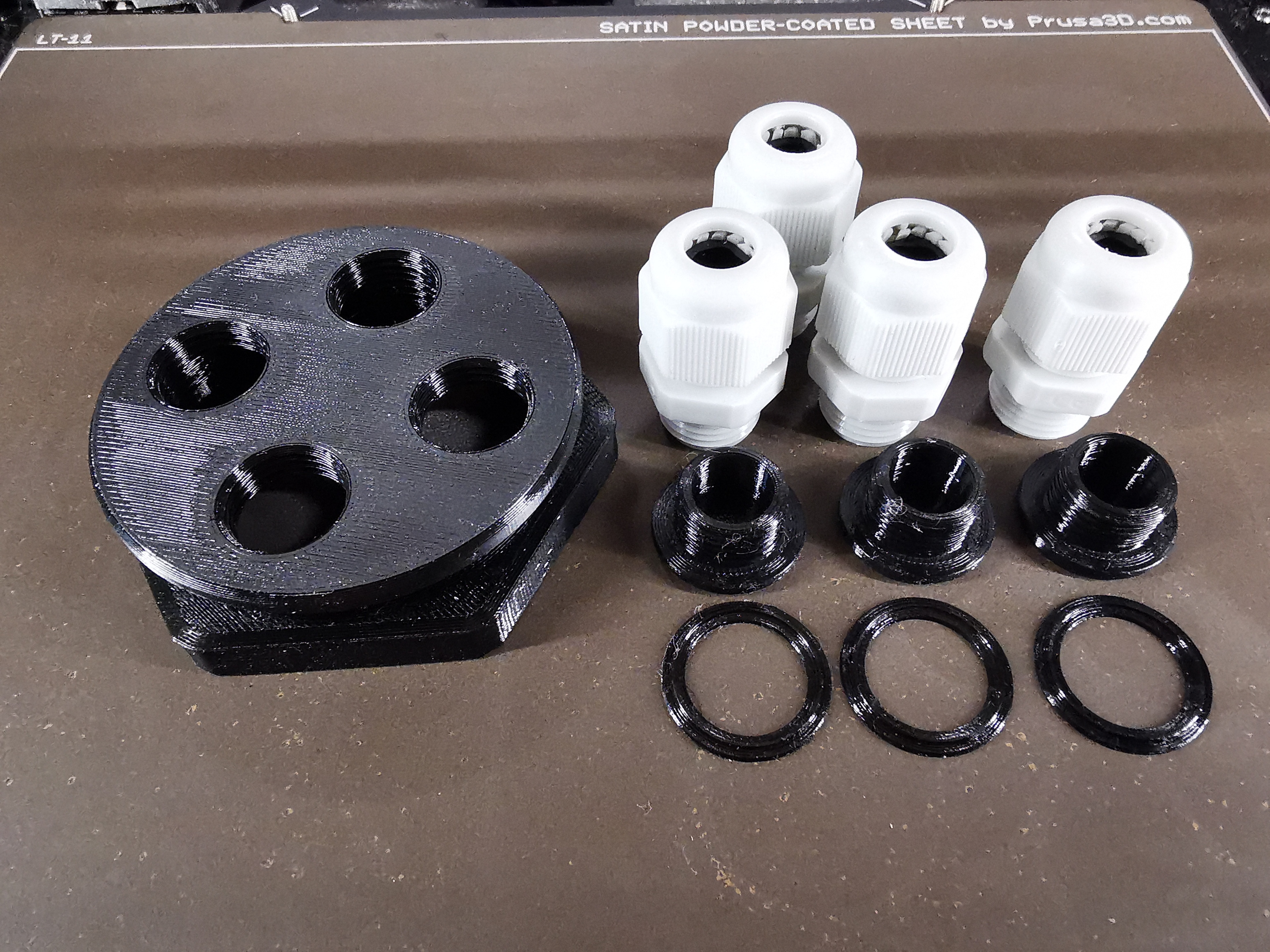

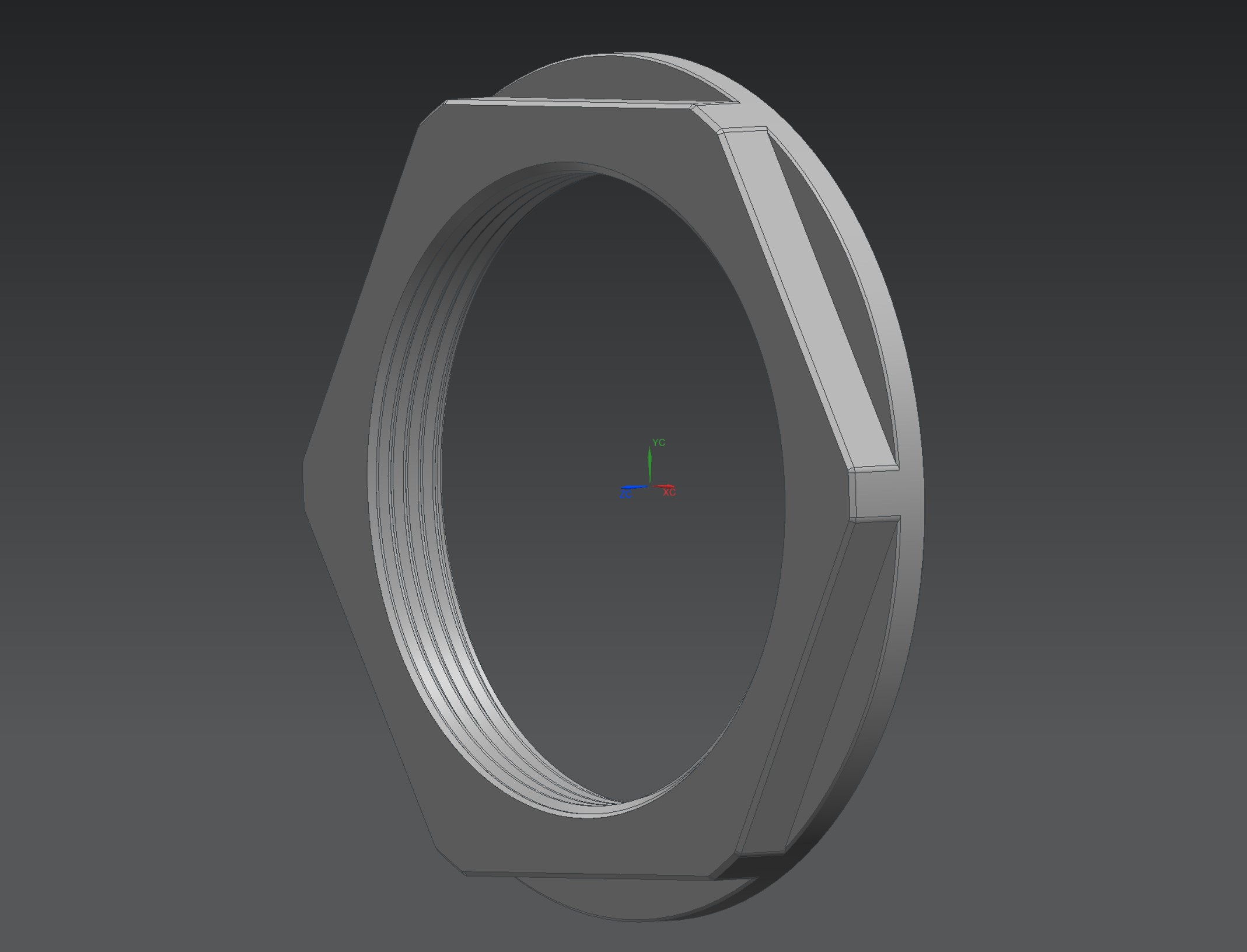

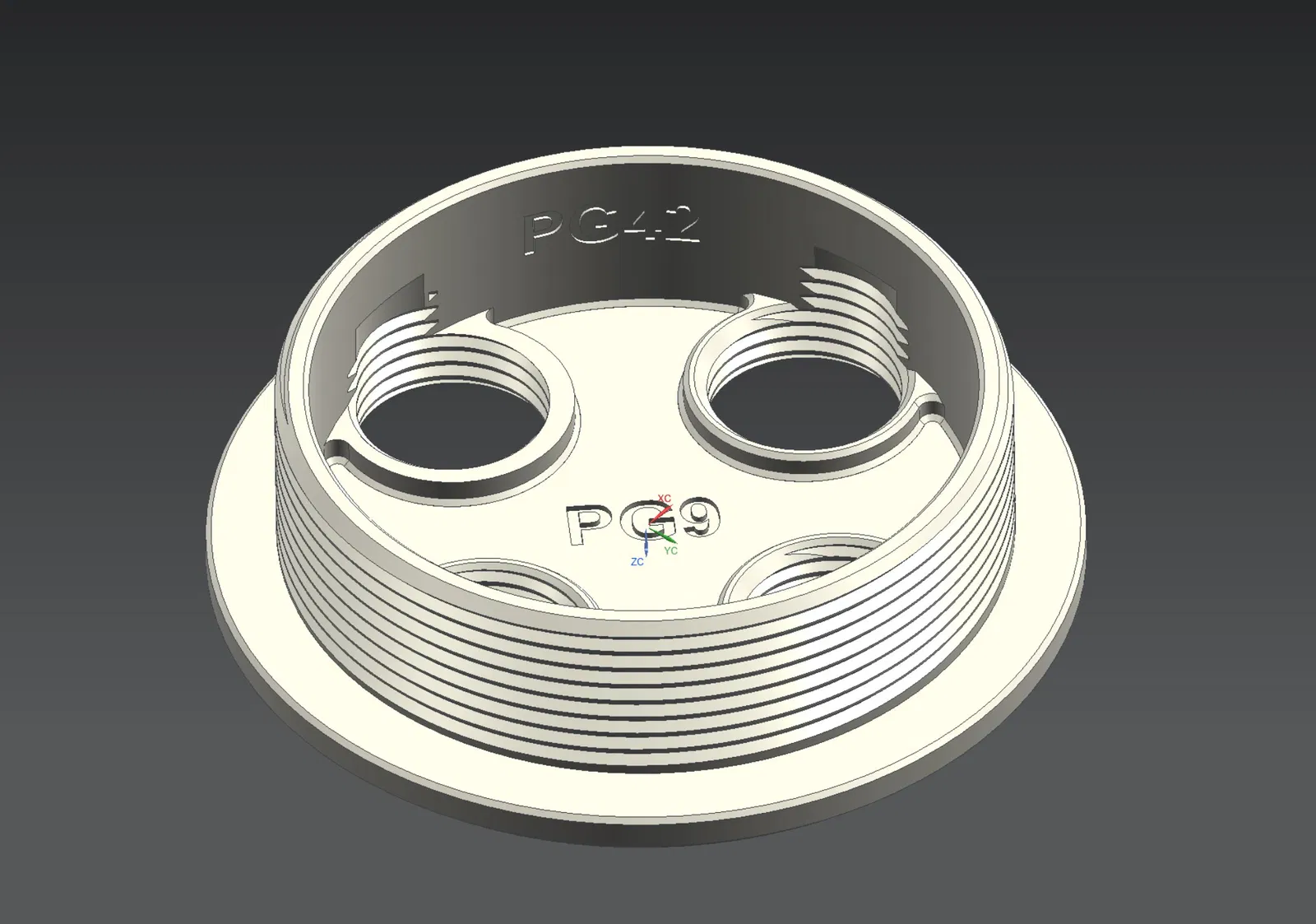

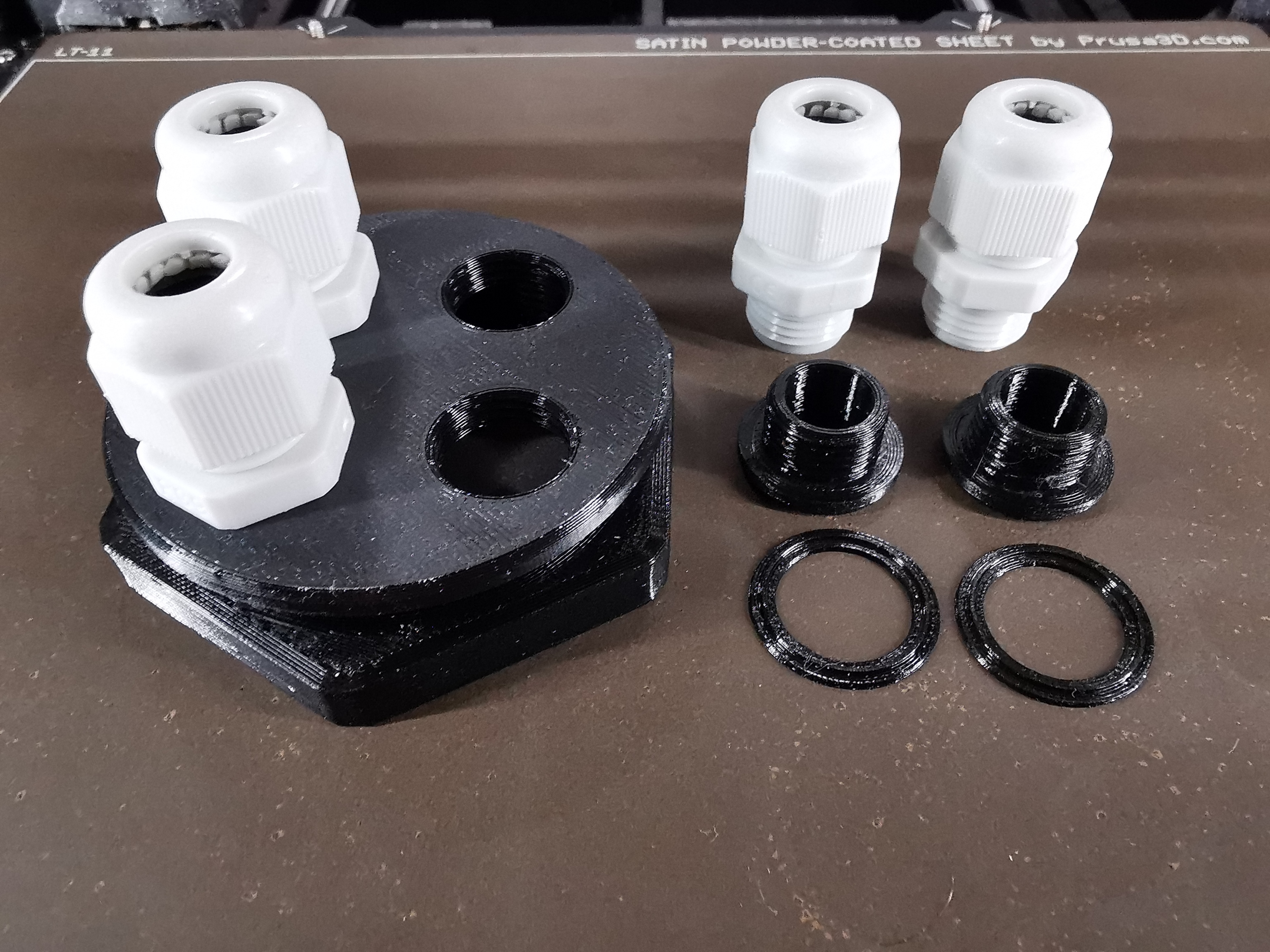

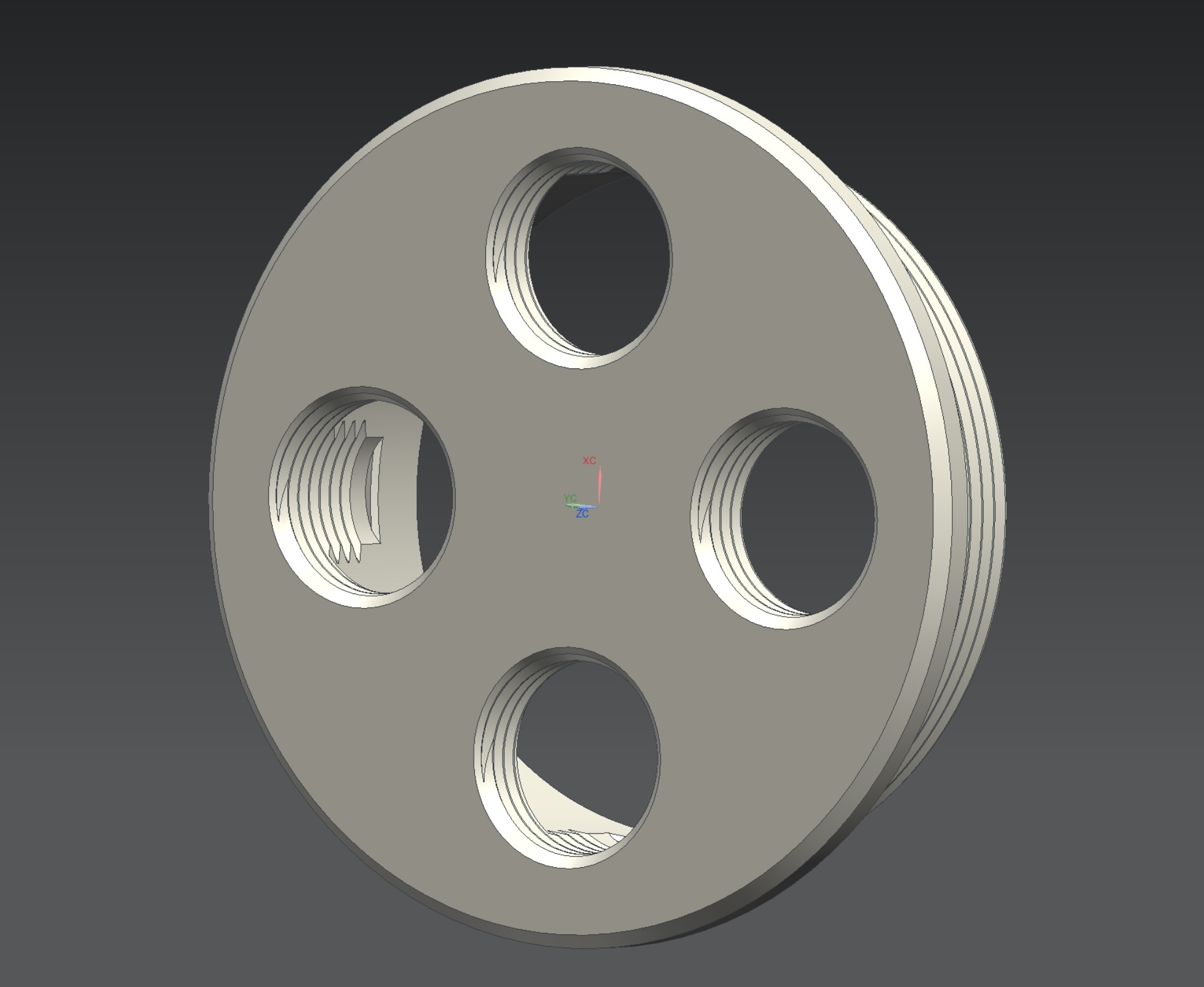

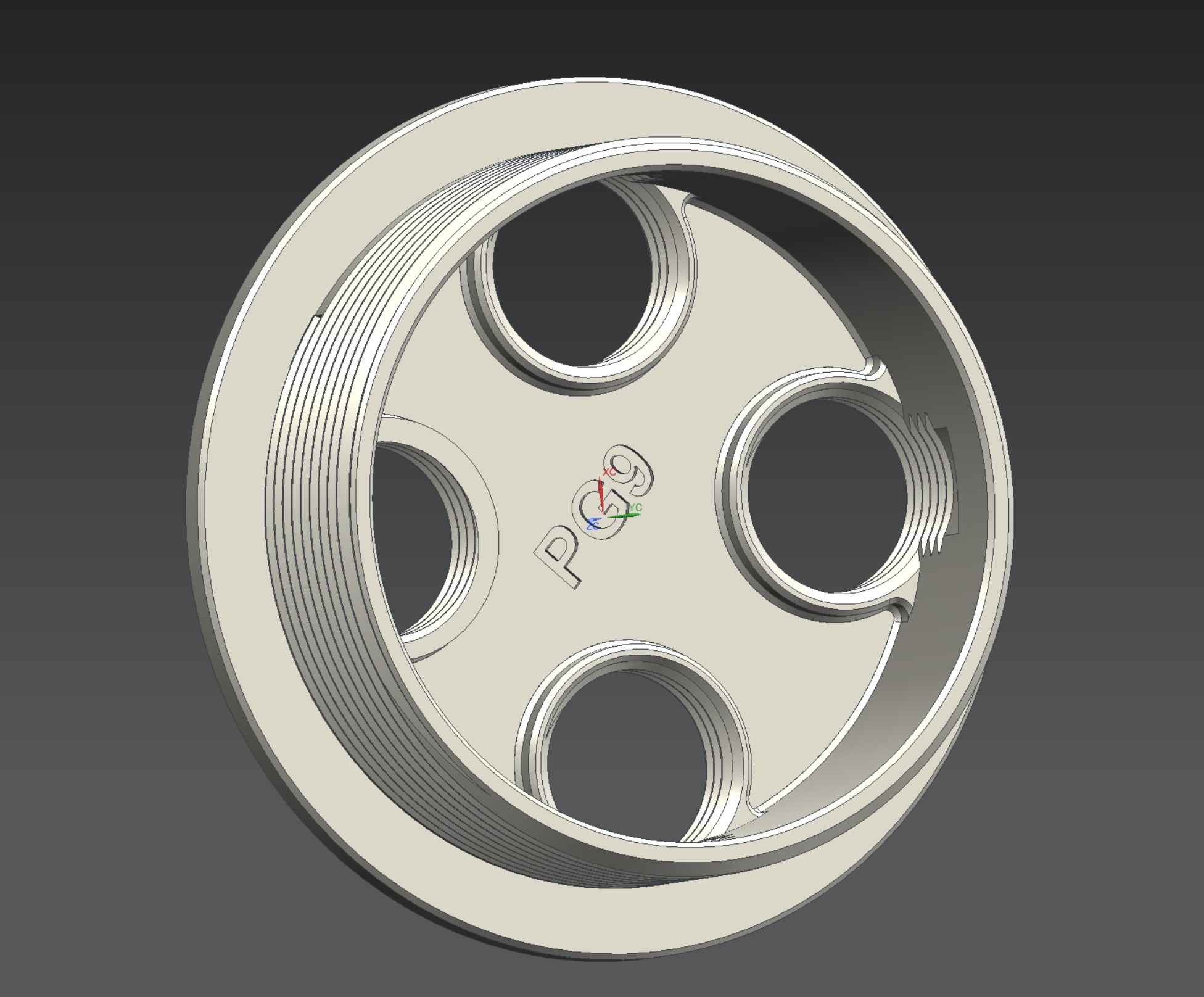

Vật liệu 1x Bộ chuyển đổi PG42 (ren PG42) [PG42_BlindStuffing_PGthread_to_4xPG9_PGthread_v00.stl] 1x Đai ốc bịt đầu PG42 (ren PG42) [PG42_Nut_PGthread_v00.stl hoặc [PG42_Nut_PGthread_v10.stl] (1-4)x Đầu nối cáp PG9 (ren PG9) [xem liên kết] (3-0)x Bộ bịt đầu PG9 [PG9_BlindStuffing_PGthread_v00.stl] (3-0)x Đệm kín TPU PG9 (tùy chọn) [PG9_TPU-Sealing_v00.stl]

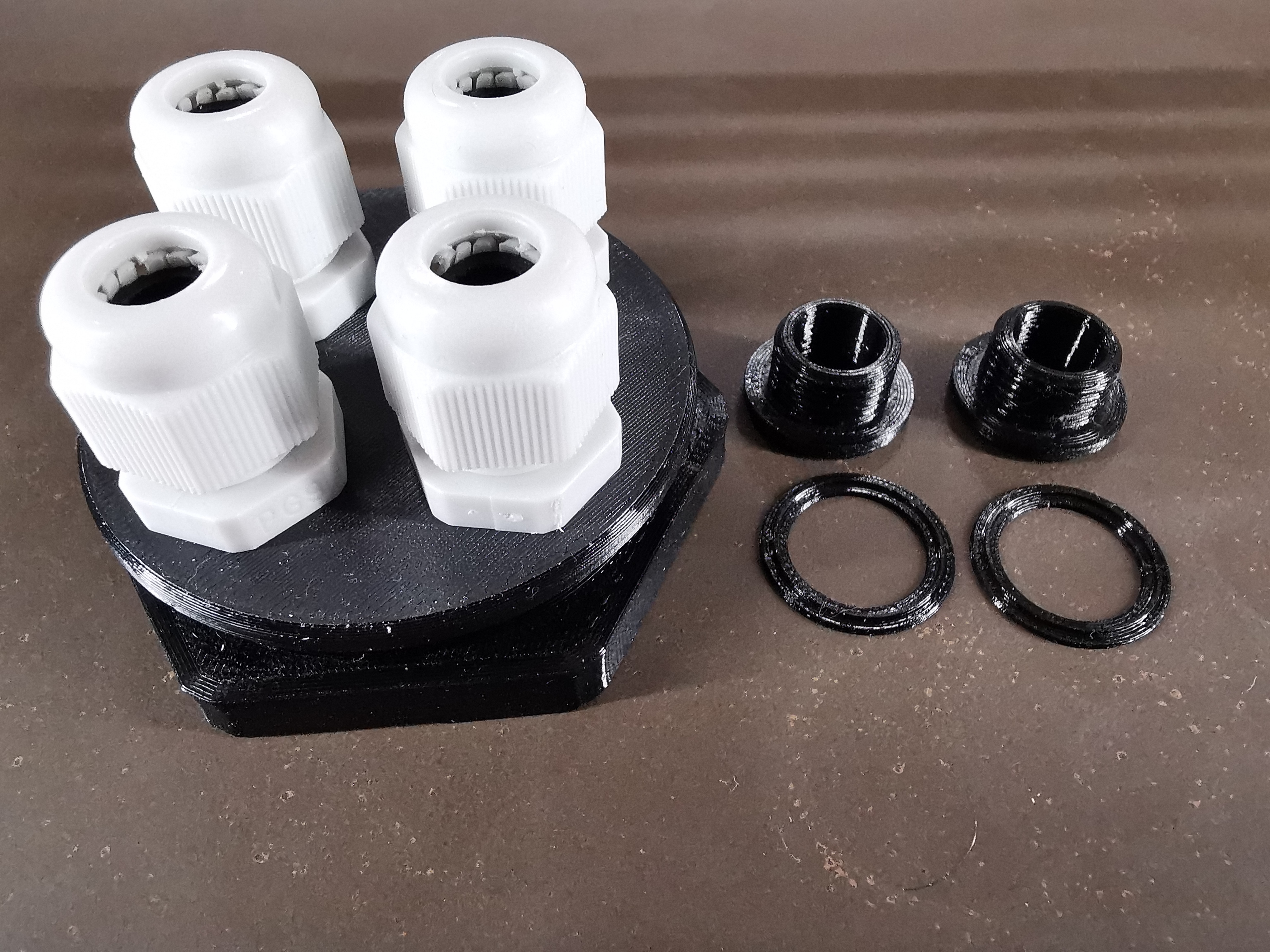

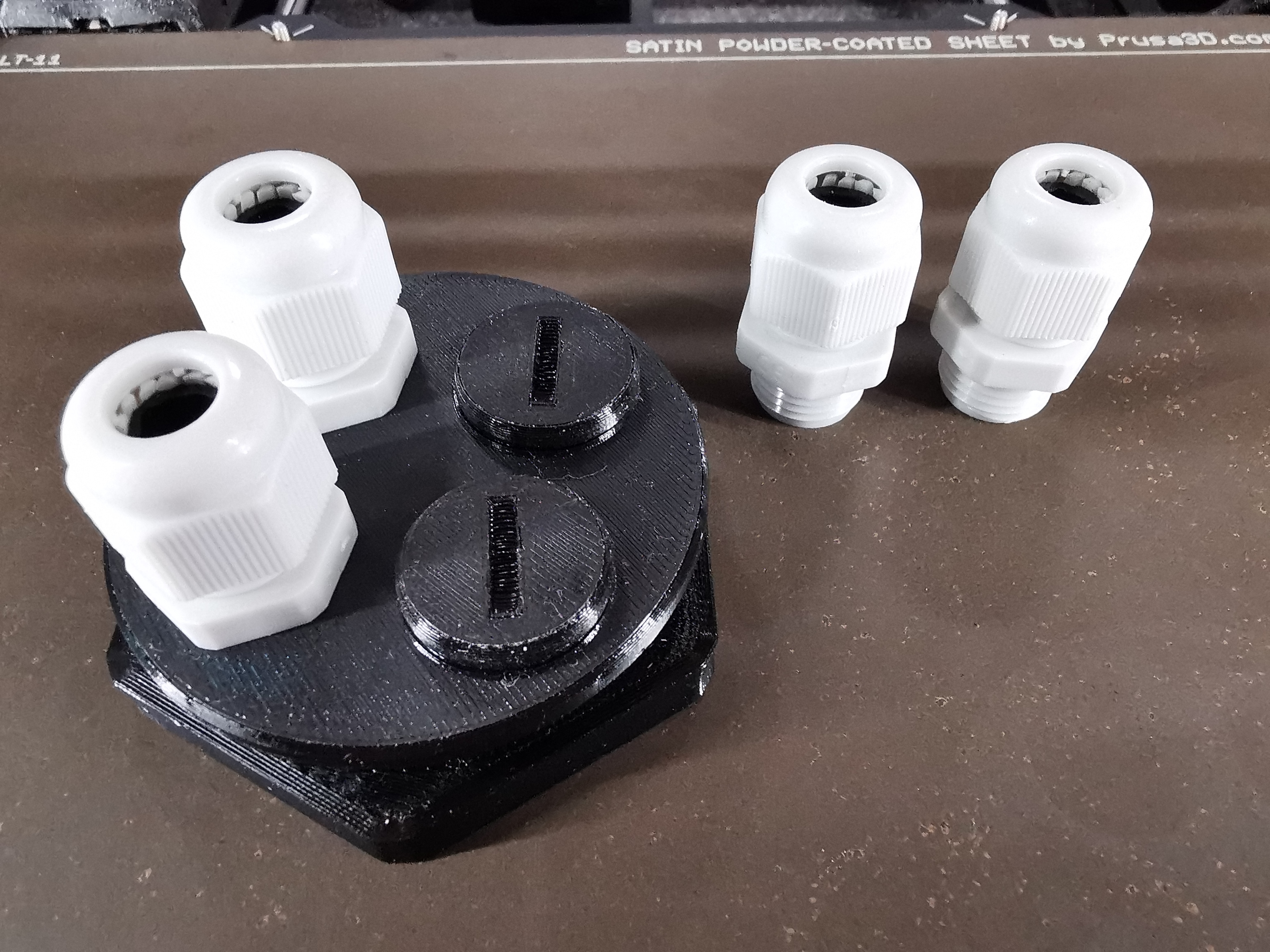

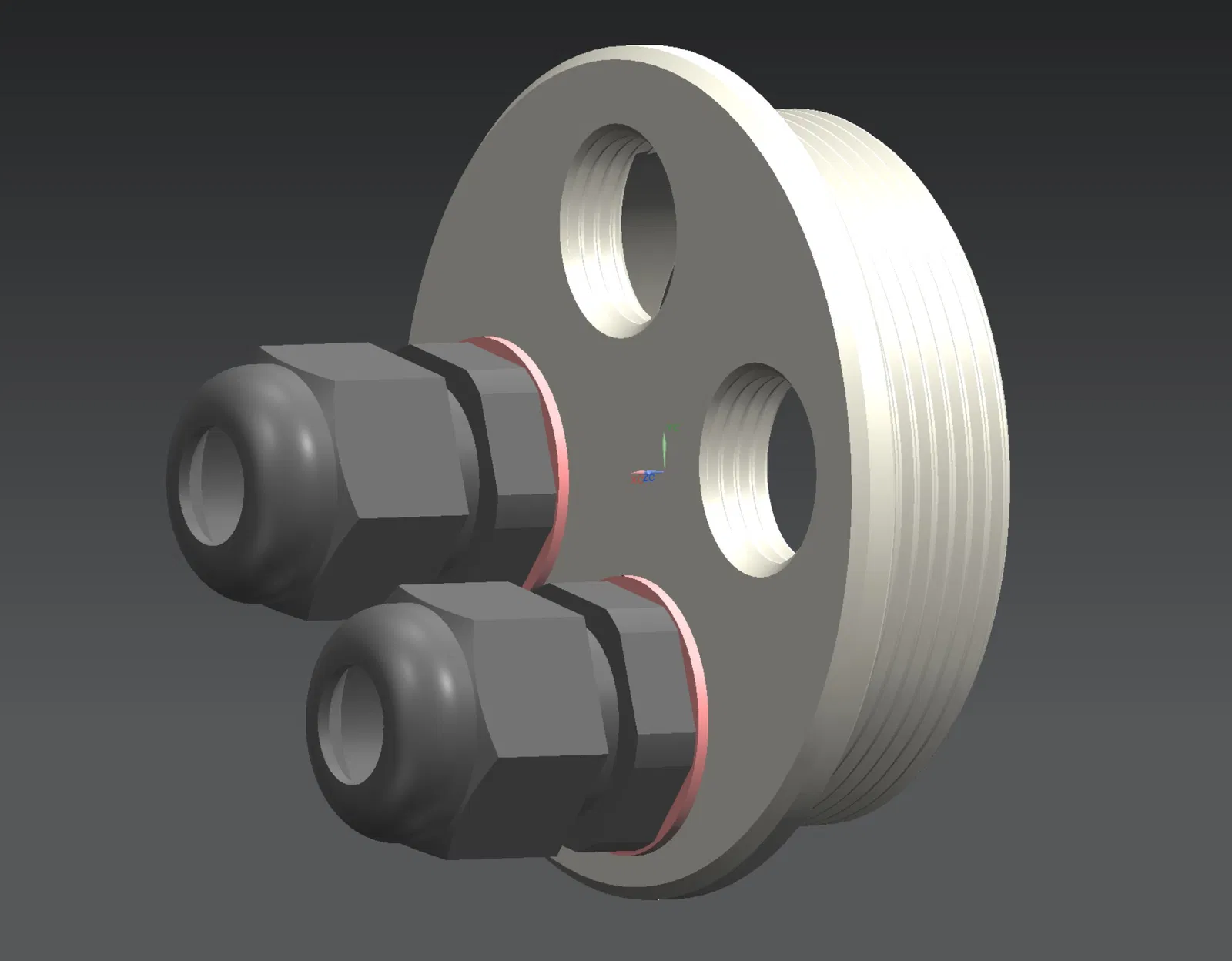

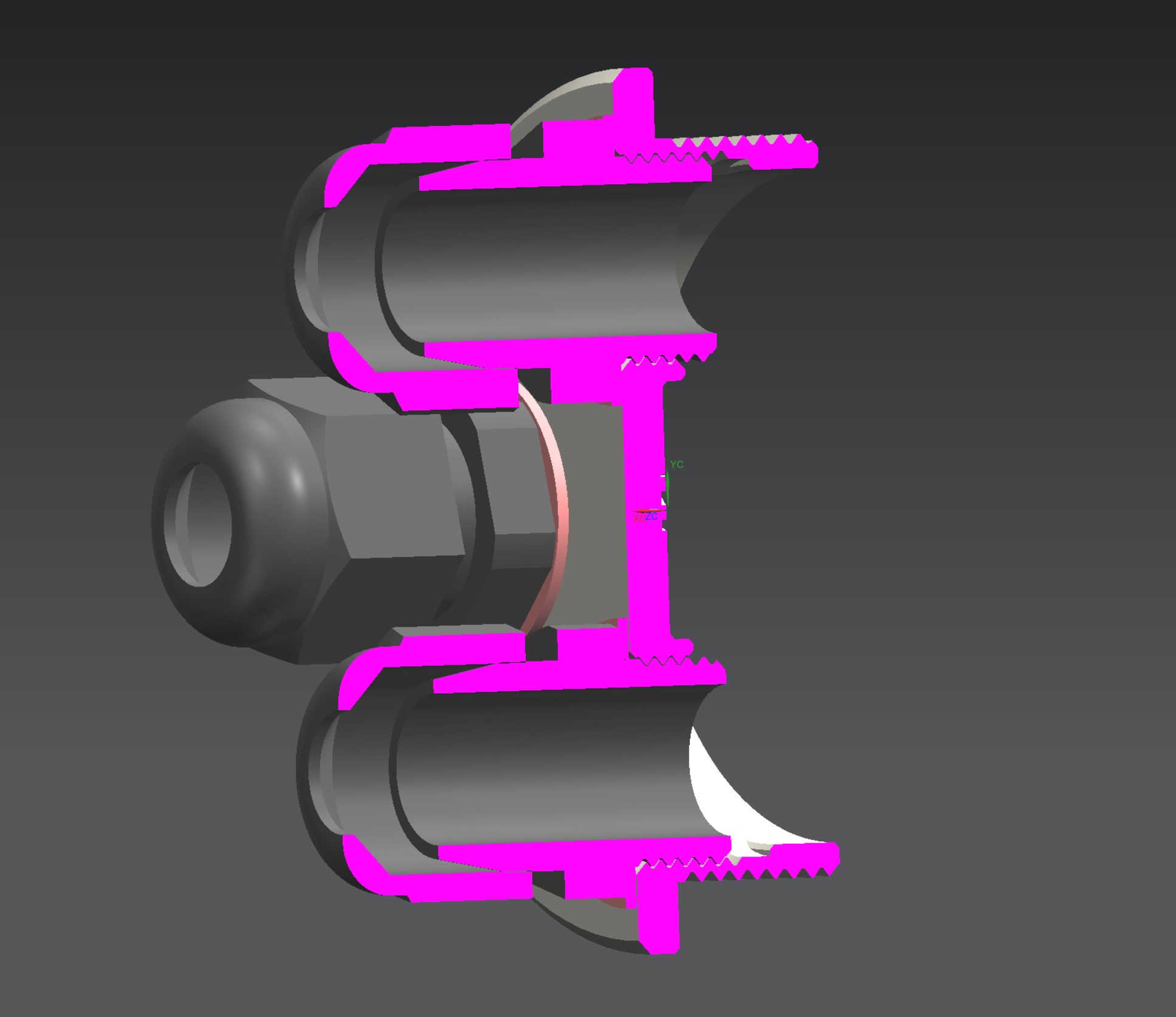

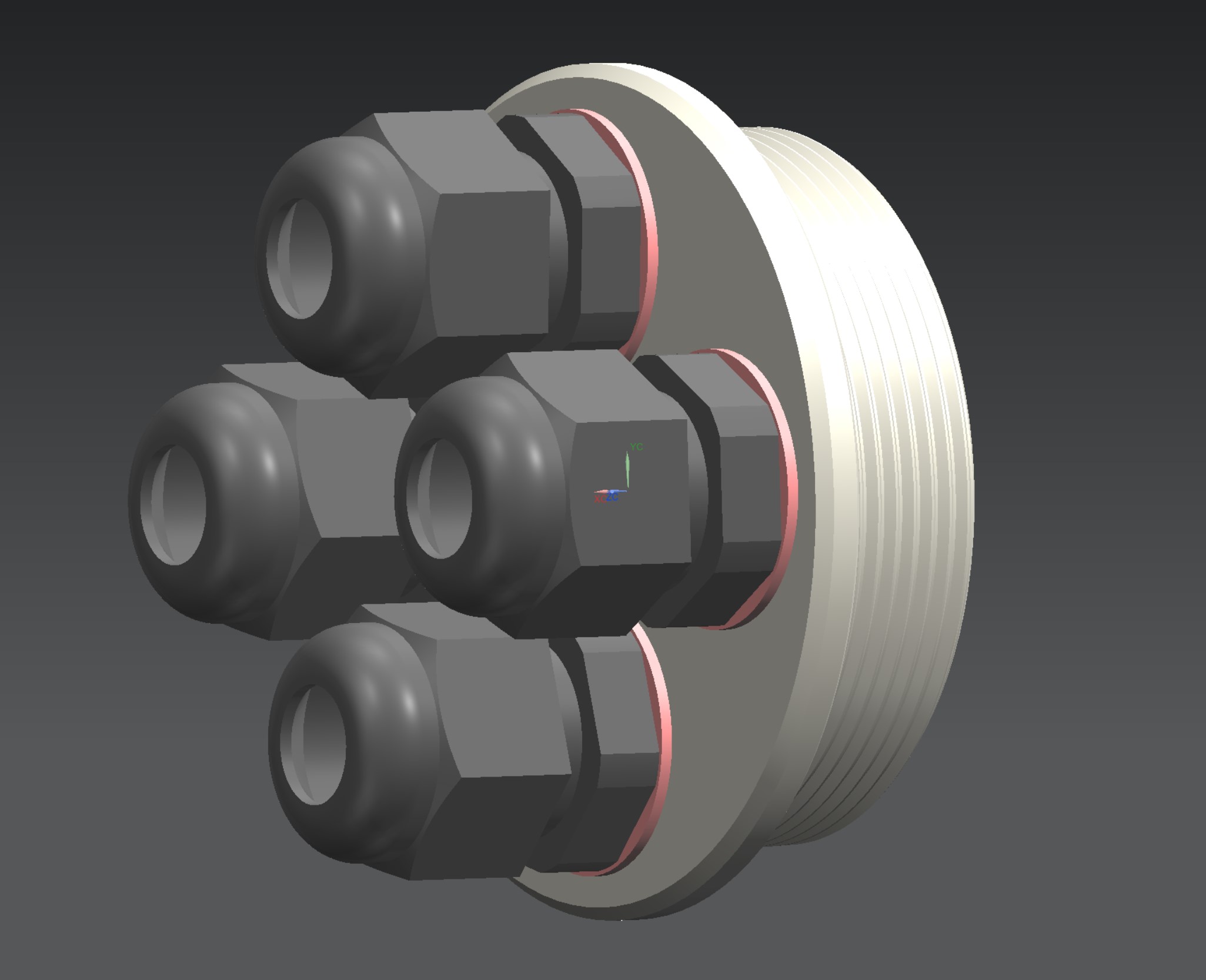

Lắp ráp 1) Lắp ráp trước đầu nối cáp PG9 Vặn các đầu nối cáp PG9 (ren PG9) vào các lỗ PG9 của bộ chuyển đổi. Đóng các lỗ PG9 chưa sử dụng bằng bộ bịt đầu PG9. Sử dụng đệm kín PG9 TPU tùy chọn nếu cần. 2) Lắp ráp bộ chuyển đổi PG42 Đặt bộ chuyển đổi PG42 (bộ bịt đầu) đã lắp ráp sẵn vào lỗ PG42 và cố định bằng đai ốc PG42. Tùy chọn đặt đệm kín PG42 lên bộ chuyển đổi PG42 trước khi lắp ráp. 3) Lắp ráp cáp Luồn cáp qua đầu nối cáp PG9 và cố định cáp bằng cách siết chặt đai ốc đầu nối cáp tương ứng.

Mẹo: Bôi một ít mỡ silicon lên ren để dễ dàng lắp và tháo. (Nếu không có mỡ, ren có xu hướng bị
