Hộp Điều Khiển PSU Nâng Cao cho LACK Enclosure Prusa (Rơ-le + LED + Nguồn 5V)

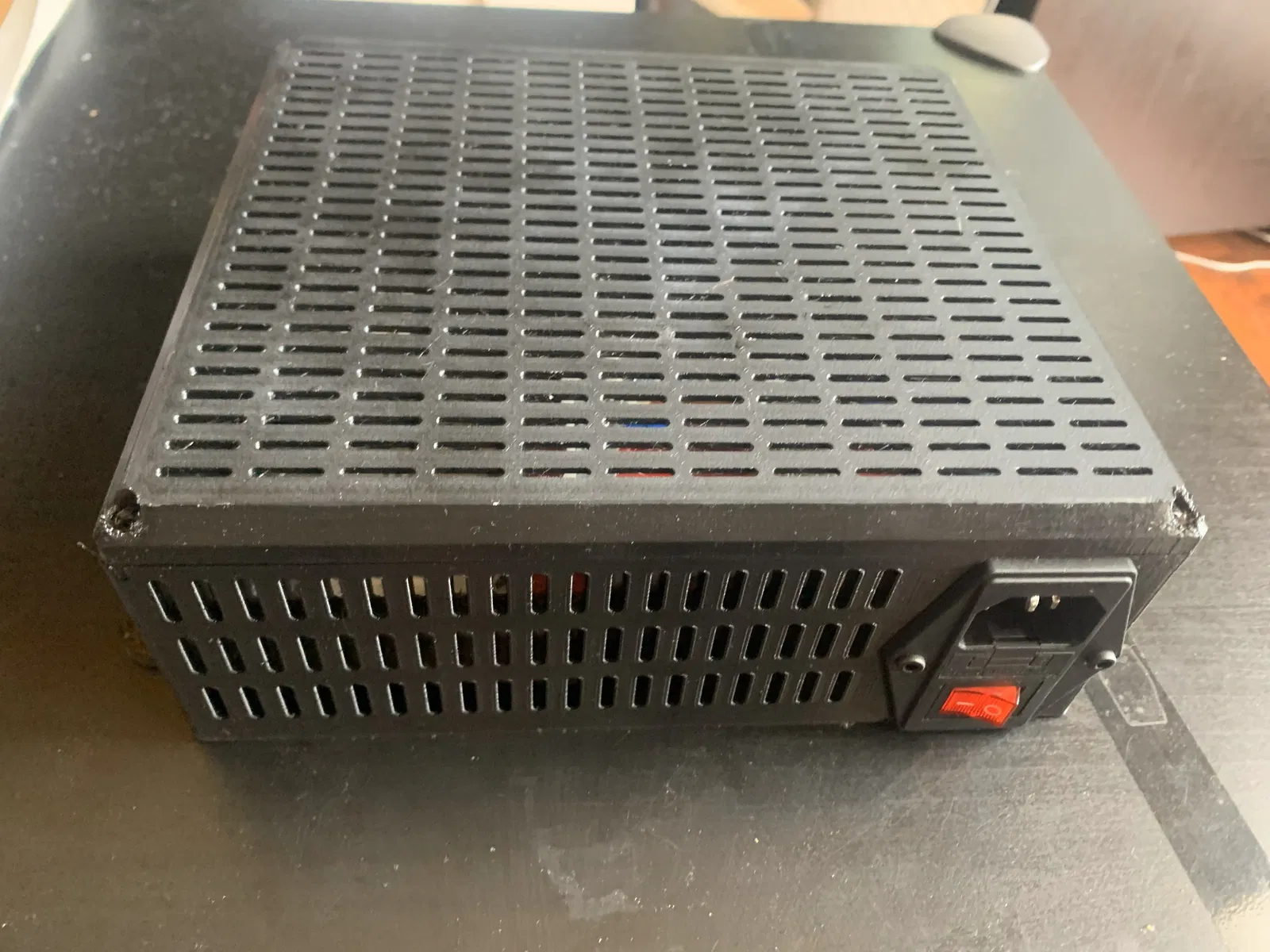

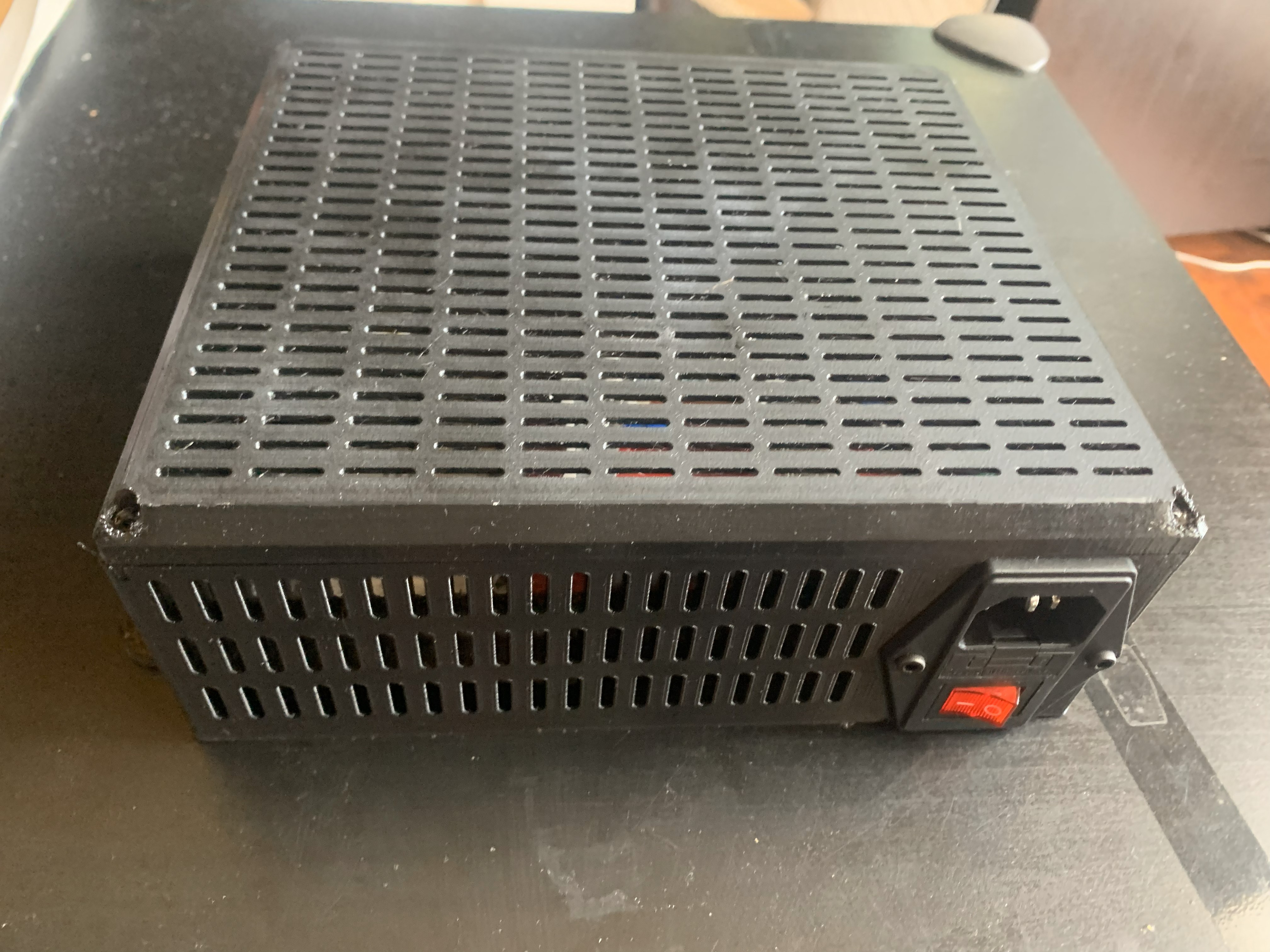

Đây là bộ vỏ tùy chỉnh cho PSU và điều khiển dành cho LACK Enclosure của Prusa. Tôi thiết kế cái này để tập trung hóa mọi quản lý nguồn, xử lý logic tắt máy in và chiếu sáng, đồng thời cung cấp nguồn 5V sạch cho Raspberry Pi bên ngoài.

Các Tính Năng Chính

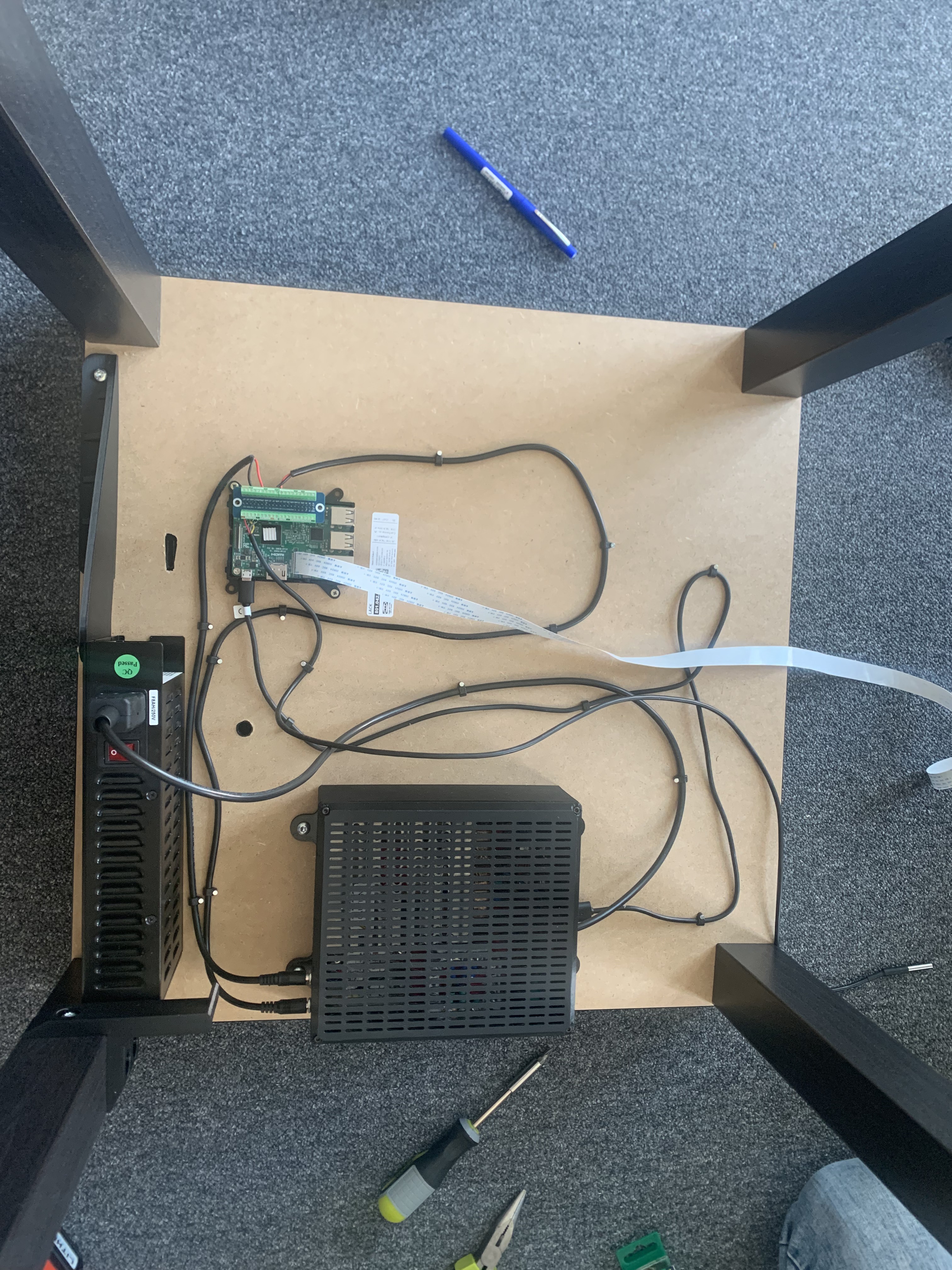

• Nguồn Pi Bên Ngoài: Lỗ gắn bên trong cho bộ chuyển đổi Buck (12V sang 5V) để cấp nguồn cho Raspberry Pi đặt bên ngoài hộp. Hai cổng USB cho mục đích này (USB-A và USB-C)

• Tự Động Hóa OctoPrint: Thiết kế để vừa hai rơ-le SSR (Solid State Relays) được điều khiển bởi OctoPrint:

  1. Rơ-le AC: Ngắt nguồn máy in (dùng cho plugin tự động tắt).

  2. Rơ-le DC: Điều khiển dải đèn LED.

• Chiếu Sáng: Không gian cho biến áp 230V AC sang 12V DC để chạy dải đèn LED.

Phần Cứng & Lắp Ráp

• Chèn Ren: Mô hình này được thiết kế cho Chèn Ren Đồng. Rất nên sử dụng cái này để có độ bám chắc chắn, vì vặn trực tiếp vào nhựa có thể bị lỏng theo thời gian do chu kỳ nhiệt.

• Vật Liệu: In bằng PETG hoặc ASA. Điều này là bắt buộc do nhiệt tỏa ra từ PSU và các rơ-le.

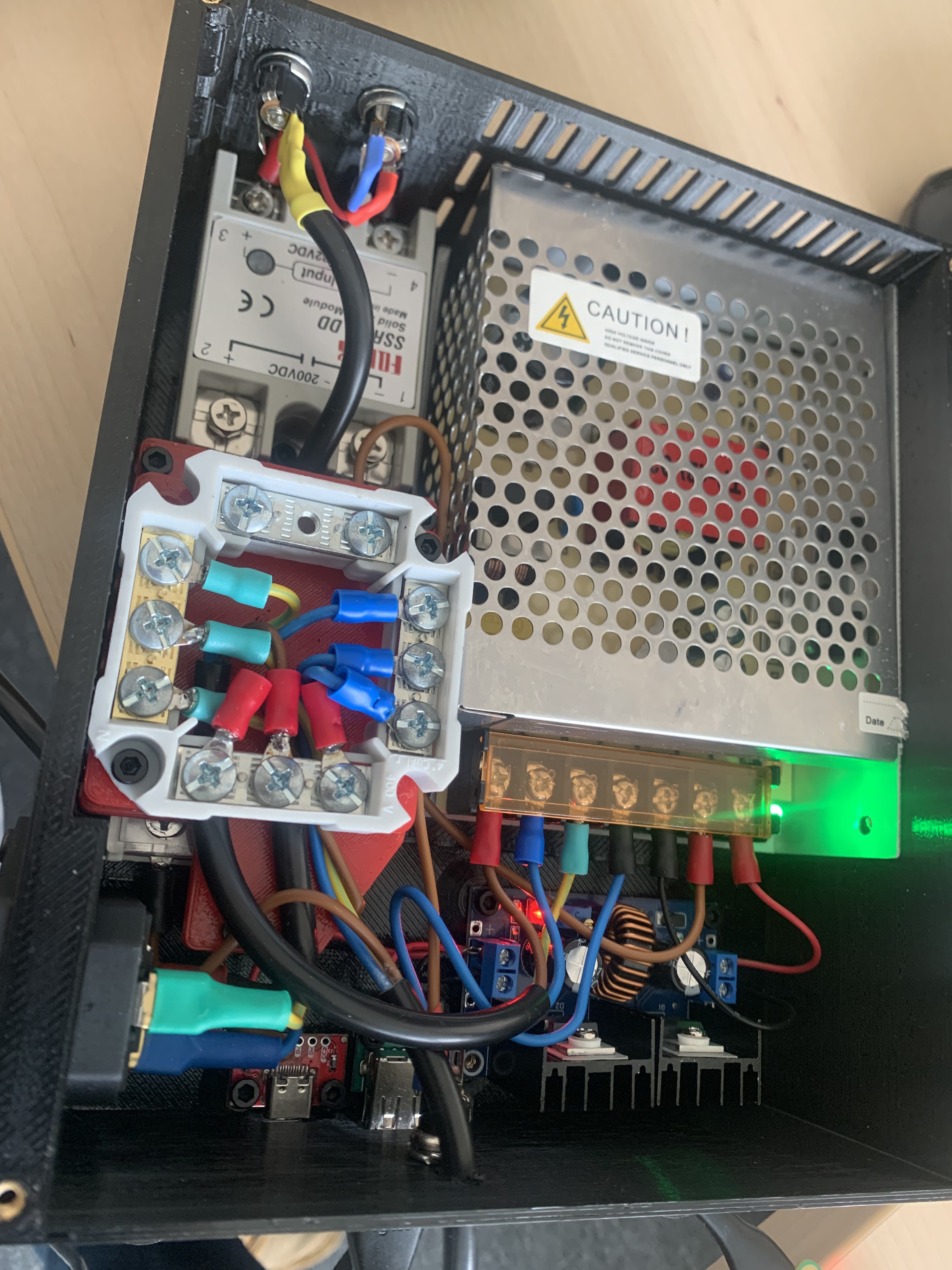

Logic Dây Điện Hộp chia điện áp đầu vào chính. Rơ-le AC bật/tắt dây nguồn máy in. Biến áp 12V cấp nguồn cho đèn LED (được chuyển mạch qua rơ-le DC). Bộ chuyển đổi Buck cung cấp nguồn 5V liên tục, được định tuyến ra khỏi hộp đến Raspberry Pi bên ngoài.

⚠ CẢNH BÁO AN TOÀN: Dự án này liên quan đến việc làm việc với Điện Áp Mạng (230V). Dây nối không đúng cách có thể gây cháy, giật điện hoặc tử vong. Chỉ thử thực hiện nếu bạn đủ tiêu chuẩn hoặc có kinh nghiệm với điện tử điện áp cao.
