Quạt Biểu Diễn Xếp Gấp - In 3D Module với Lông Vũ TPU

Tổng quan

Đây là chiếc quạt biểu diễn xếp gấp hoàn toàn có thể in 3D, được thiết kế cho sân khấu, cosplay và các vở kịch. Với sải cánh 648mm (25.5 inch) khi mở hết cỡ, chiếc quạt này tạo hiệu ứng thị giác ấn tượng như quạt lông vũ truyền thống nhưng bền bỉ hơn.

Khác với quạt lông vũ truyền thống, thiết kế này bền chắc, chịu được sự khắc nghiệt của các buổi biểu diễn lặp đi lặp lại mà không cần xử lý nhẹ nhàng như lông vũ thật. Quạt có thể hoạt động như một chiếc quạt xếp để tạo hiệu ứng bất ngờ hoặc cố định ở vị trí mở bằng cách siết chặt ốc trung tâm.

Điểm đặc biệt

Thiết kế module cho phép bạn phối màu, kết hợp lông vũ in 3D với lông vũ thật, hoặc tạo hiệu ứng độc đáo với các loại nhựa in đặc biệt. Các nan quạt được thiết kế hoạt động như nan quạt truyền thống, nên bạn không bị giới hạn chỉ dùng lông vũ in 3D - bạn có thể gắn lông vũ thật hoặc giả bằng dây thép như quạt thông thường.

Yêu cầu in ấn

Để có một chiếc quạt hoàn chỉnh:

• 10× Nan quạt (vật liệu cứng)

• 30× Kẹp lông vũ (vật liệu cứng)

• 10× Bộ lông vũ hoàn chỉnh (TPU)

• 1× Dây quạt (TPU) hoặc dùng Dây Polyester sáp 1mm (https://amzn.to/3Kt1Bil)

Vật liệu:

• Nan và kẹp: PLA hoặc PETG

• Lông vũ và dây: TPU (khuyến nghị 95A hoặc mềm hơn)

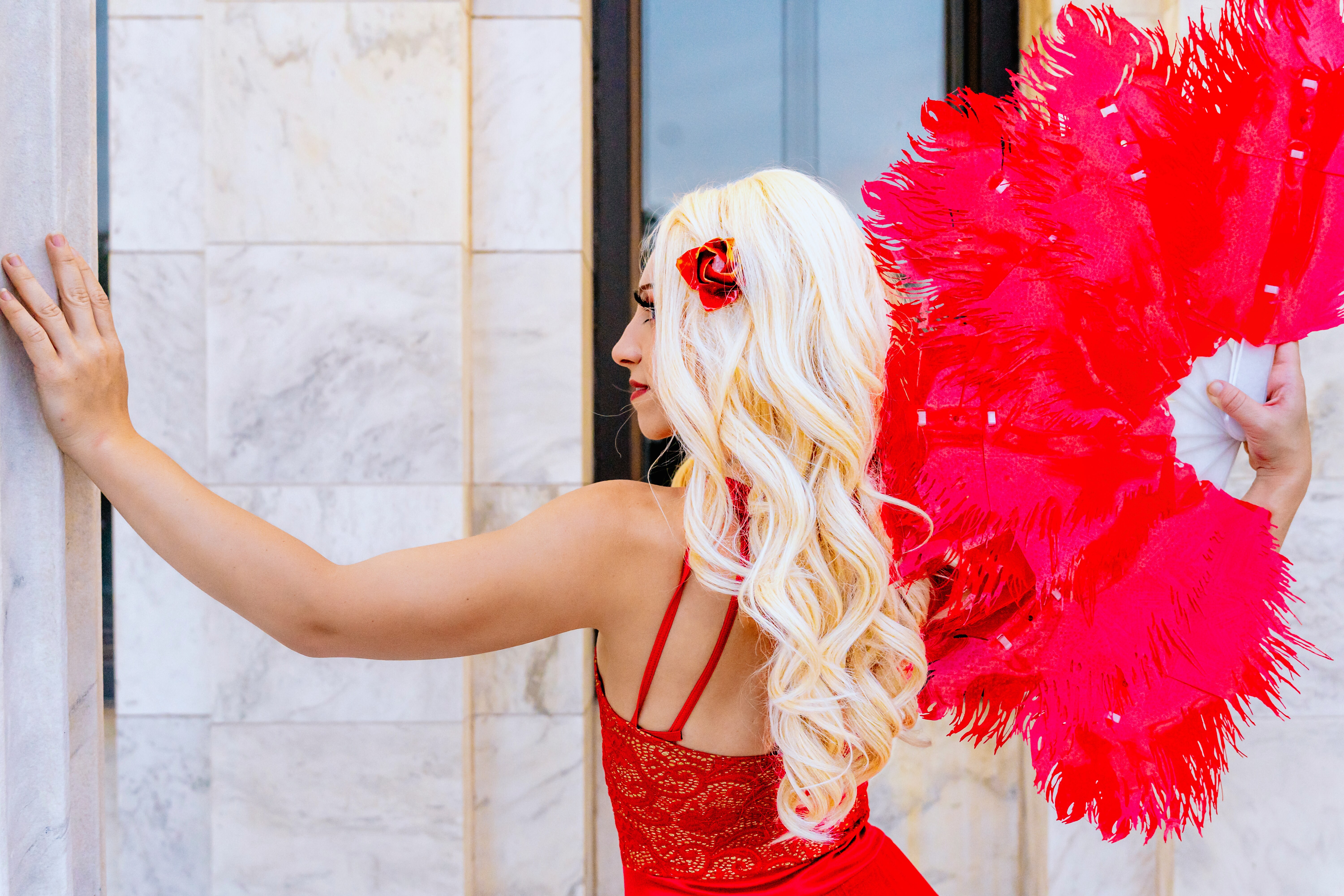

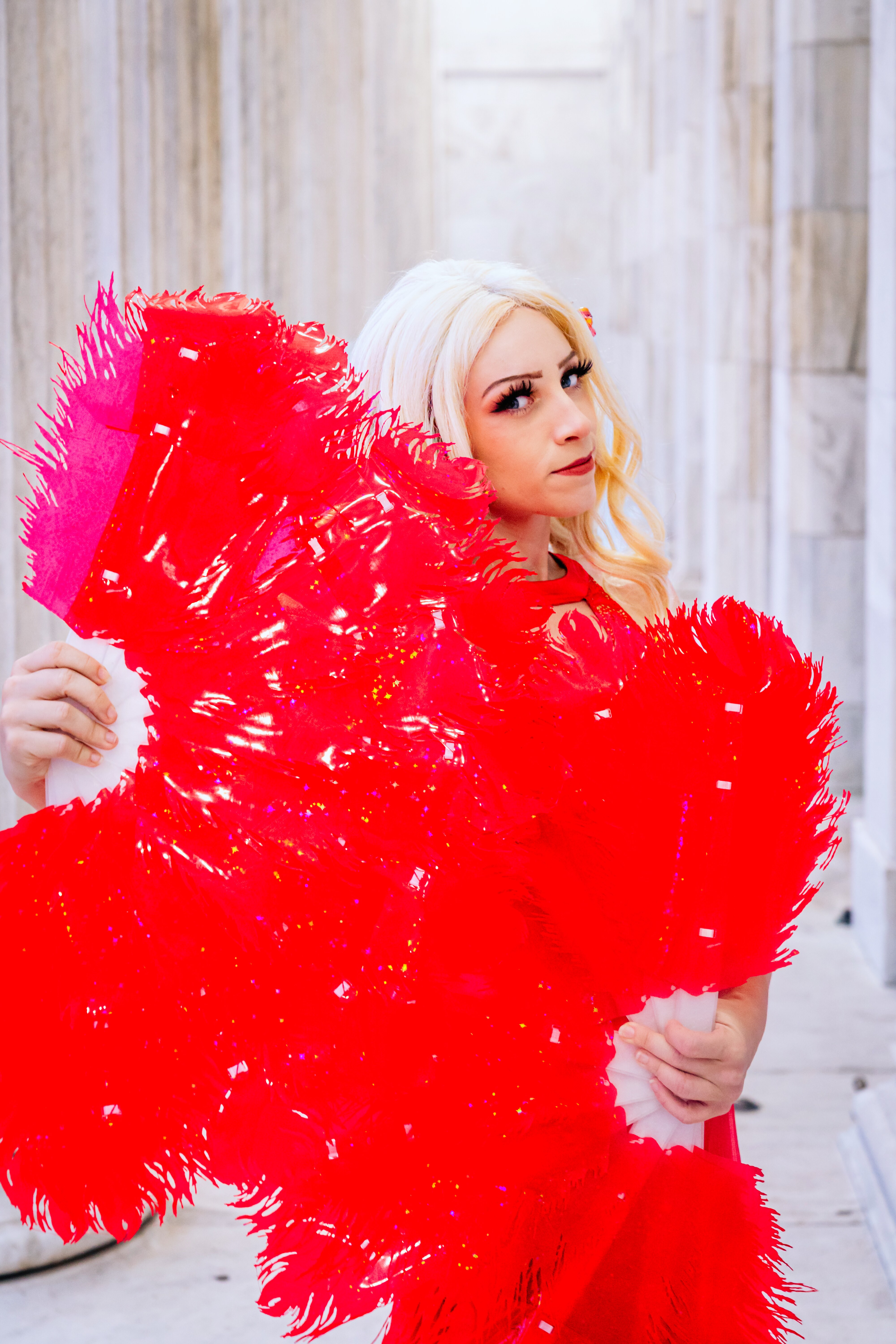

• Quạt trong ảnh được làm bằng:

  • ELEGOO Rapid PETG (https://amzn.to/4aibkT7)

  • ZIRO TPU (https://amzn.to/3MyXWjx)

Phần cứng cần thiết

• 1× Ốc M8: Chiều dài nên từ 30-35mm cho quạt 10 nan (10 nan × 2.6mm dày + khe hở cho đai ốc)

• 1× Đai ốc M8: Đai ốc M8 tiêu chuẩn để cố định ốc

• Tùy chọn: Vòng đệm M8 để hoạt động xoay trơn tru hơn

Nguồn phần cứng:

• Amazon: https://amzn.to/3YnNGND

• Printables:

  • Lưu ý: Nên dùng phần cứng kim loại để tăng độ bền. Ốc in 3D có thể bị gãy ở các đường lớp khi chịu lực.

Cài đặt in

Nan quạt (dài 332mm):

• Chiều cao lớp: 0.2mm

• Độ đặc ruột: 10%

• Tường: 2-3 lớp

• Quan trọng: Dùng brim hoặc raft để tránh cong vênh cho các bộ phận dài này, đặc biệt với PETG

• Nếu bàn in của bạn nhỏ hơn 332mm, hãy in chéo

• In phẳng trên bàn in

Bộ phận lông vũ (TPU) (dài 332mm):

• Chiều cao lớp: 0.1mm

• Độ đặc ruột: 100%

• In phẳng, không cần hỗ trợ

• Phiên bản Tiêu chuẩn (0.4mm): Dùng cho biểu diễn thông thường

• Phiên bản Dày (0.8mm): Tăng độ bám dính lớp cho TPU phát quang hoặc phản quang UV

Kẹp lông vũ:

• Chiều cao lớp: 0.2mm

• Độ đặc ruột: 100% để tăng độ bền

• Không cần hỗ trợ

Dây quạt (Tùy chọn):

• Chỉ dùng TPU

• Độ đặc ruột: 100%

• Các hạt tích hợp giúp giữ khoảng cách đều khi quạt mở

Hướng dẫn lắp ráp

1. Chuẩn bị lông vũ: Gắn lông vũ với 3 kẹp cho mỗi nan quạt.

2. Xếp các nan: Căn chỉnh tất cả 10 nan tại điểm xoay (đầu có lỗ).

3. Luồn ốc: Luồn ốc M8 qua tất cả các lỗ xoay đã căn chỉnh. Chưa siết chặt hoàn toàn.

4. Luồn dây quạt: Nếu dùng dây quạt in 3D, luồn qua các lỗ luồn dây trên mỗi nan. Nếu dùng dây thường, buộc một nút ở một đầu và luồn qua. Dây sẽ giới hạn độ mở của quạt và giữ khoảng cách đều.

5. Điều chỉnh cuối cùng:

   • Đối với quạt xếp: Giữ ốc đủ lỏng để quạt mở và đóng mượt mà.

   • Đối với trưng bày cố định: Siết chặt ốc để cố định quạt ở vị trí mong muốn.

Tùy chọn tùy chỉnh

Biến thể lông vũ:

• Sử dụng TPU nhiều màu cho mỗi chiếc lông vũ để tạo hiệu ứng chuyển màu.

• Kết hợp phiên bản tiêu chuẩn và dày để tạo sự đa dạng về kết cấu.

• Phiên bản dày rất cần thiết cho các loại nhựa đặc biệt (phát quang, phản quang UV) vì nó giúp hiển thị rõ hơn các đặc tính của vật liệu.

Thiết kế lai:

• Các nan quạt chấp nhận các phương pháp gắn lông vũ truyền thống.

• Kết hợp lông vũ in 3D và lông vũ thật.

• Sử dụng dây quấn để thêm các yếu tố trang trí.

Thay đổi kích thước:

• Thiết kế được tối ưu cho 10 nan nhưng có thể hoạt động với 8-12 nan.

• Điều chỉnh chiều dài ốc tương ứng (2.6mm cho mỗi nan tiêu chuẩn, 3.4mm cho mỗi nan nếu dùng lông vũ dày).

Ghi chú hiệu suất

Những chiếc quạt này bền hơn đáng kể so với quạt lông vũ truyền thống. Chúng chống đổ tràn và không yêu cầu xử lý nhẹ nhàng như lông vũ thật. Lông vũ TPU có thể giặt nếu cần và sẽ phục hồi lại hình dạng.

Chiếc quạt hoàn chỉnh có đường kính 640mm (25.5 inch) khi mở hết cỡ, phù hợp cho sân khấu chuyên nghiệp. Lông vũ kéo dài khoảng 255mm ra ngoài điểm xoay khi quạt được trưng bày.

Mẹo để thành công

• Ngăn ngừa cong vênh: Các nan quạt dài dễ bị cong vênh. Sử dụng brim, raft hoặc keo dán trên bàn in. PETG đặc biệt dễ bị ảnh hưởng.

• Lựa chọn màu sắc: Bất kỳ màu TPU nào cũng được, nhưng hãy cân nhắc điều kiện ánh sáng của bạn. Phiên bản lông vũ dày được thiết kế đặc biệt cho các loại nhựa hiệu ứng đặc biệt cần nhiều vật liệu hơn để thể hiện tính năng của chúng.

• Bảo trì: Lông vũ TPU có thể được làm sạch bằng xà phòng nhẹ và nước. Nếu một chiếc lông vũ bị cong, nhiệt độ nhẹ (máy sấy tóc) có thể giúp khôi phục lại hình dạng.

• Vận chuyển: Thiết kế xếp gấp giúp vận chuyển dễ dàng. Cân nhắc tìm một chiếc túi hoặc hộp đơn giản để bảo vệ lông vũ khi đóng gói.

Ghi chú của nhà thiết kế

Thiết kế này ra đời từ nhu cầu về những chiếc quạt biểu diễn bền, tùy chỉnh được, có thể đáp ứng yêu cầu của các buổi diễn thường xuyên mà vẫn giữ được hiệu ứng thị giác ấn tượng của quạt lông vũ truyền thống. Cách tiếp cận module có nghĩa là bạn có thể thay thế từng bộ phận nếu bị hư hỏng thay vì toàn bộ đạo cụ. Nó cũng có nghĩa là bạn có nhiều quyền kiểm soát hơn đối với vẻ ngoài của quạt. Ngoài ra, bạn có thể thay đổi các bộ phận quạt khác nhau mà không cần đầu tư vào quạt hoàn toàn mới!!!

Có câu hỏi hoặc muốn sửa đổi? Đừng ngần ngại liên hệ qua phần bình luận trên Printables. Tôi luôn quan tâm xem những chiếc quạt này được sử dụng trong các buổi biểu diễn như thế nào!
