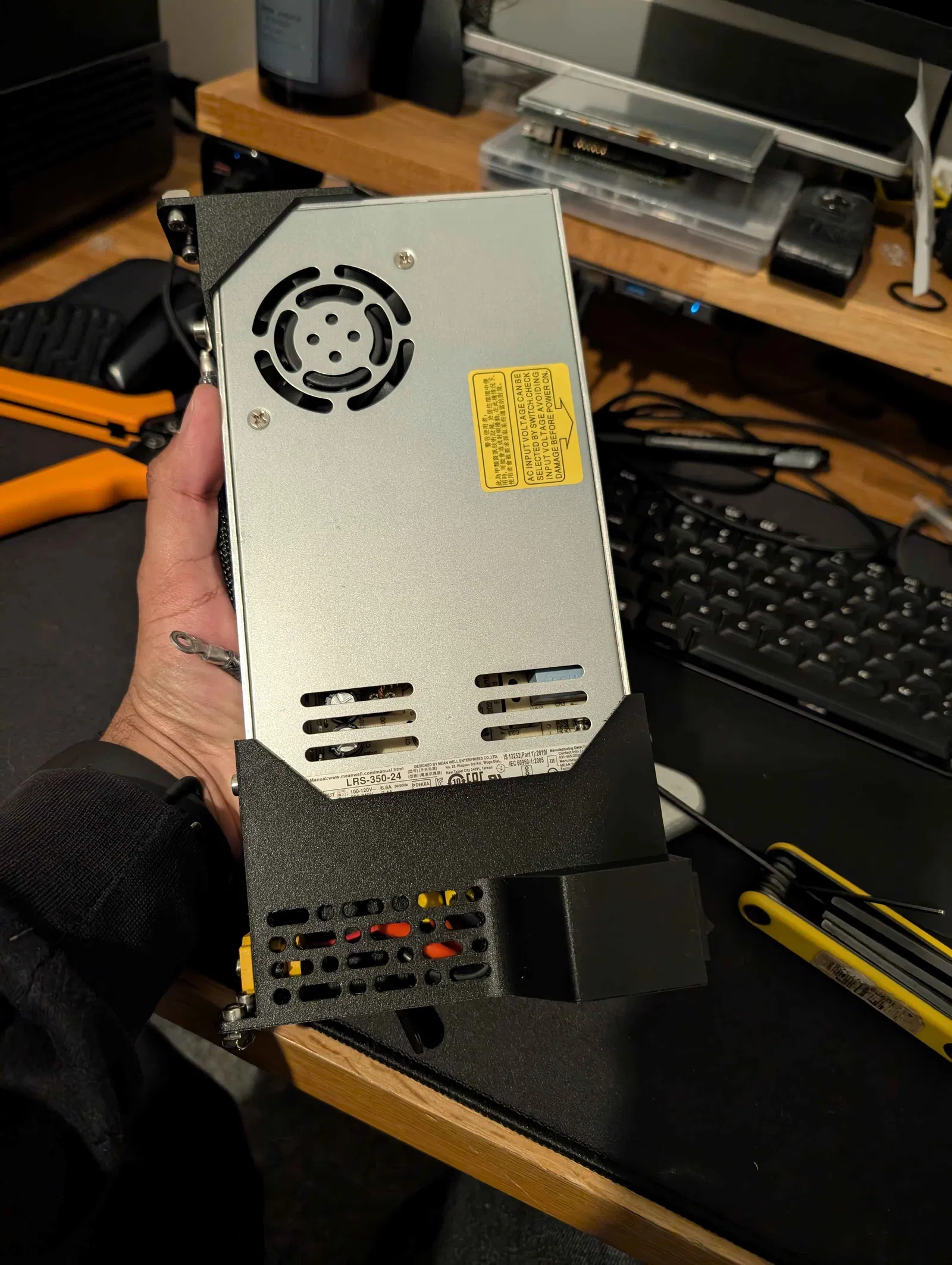

Giá đỡ nguồn Meanwell LRS350 cho Ender 3

Cảnh báo: Điện AC rất nguy hiểm. Chỉ sử dụng thiết kế này nếu bạn có kinh nghiệm làm việc với điện AC, và bạn tự chịu rủi ro. Mô hình này sử dụng ổ cắm đầu vào KHÔNG CÓ CẦU CHÌ, và do đó chỉ nên sử dụng với phích cắm CÓ CẦU CHÌ.

Phần cứng cần thiết:

• Nguồn Meanwell LRS350-24

• 7 cái Vít máy M4*8mm

• 3 cái Vòng đệm M4

• 4 cái T Nut thả

• 2 cái Vít máy M3*8mm

• 1 cái Đầu nối gắn bảng AMASS XT60E-F chính hãng

• 1 cái Ổ cắm IEC C14 có công tắc (https://www.switchelectronics.co.uk/products/c14-iec-switched-inlet)

• 2 cái Đầu cốt khoen màu vàng 4.3mm

• Dây điện lõi mềm 14AWG.

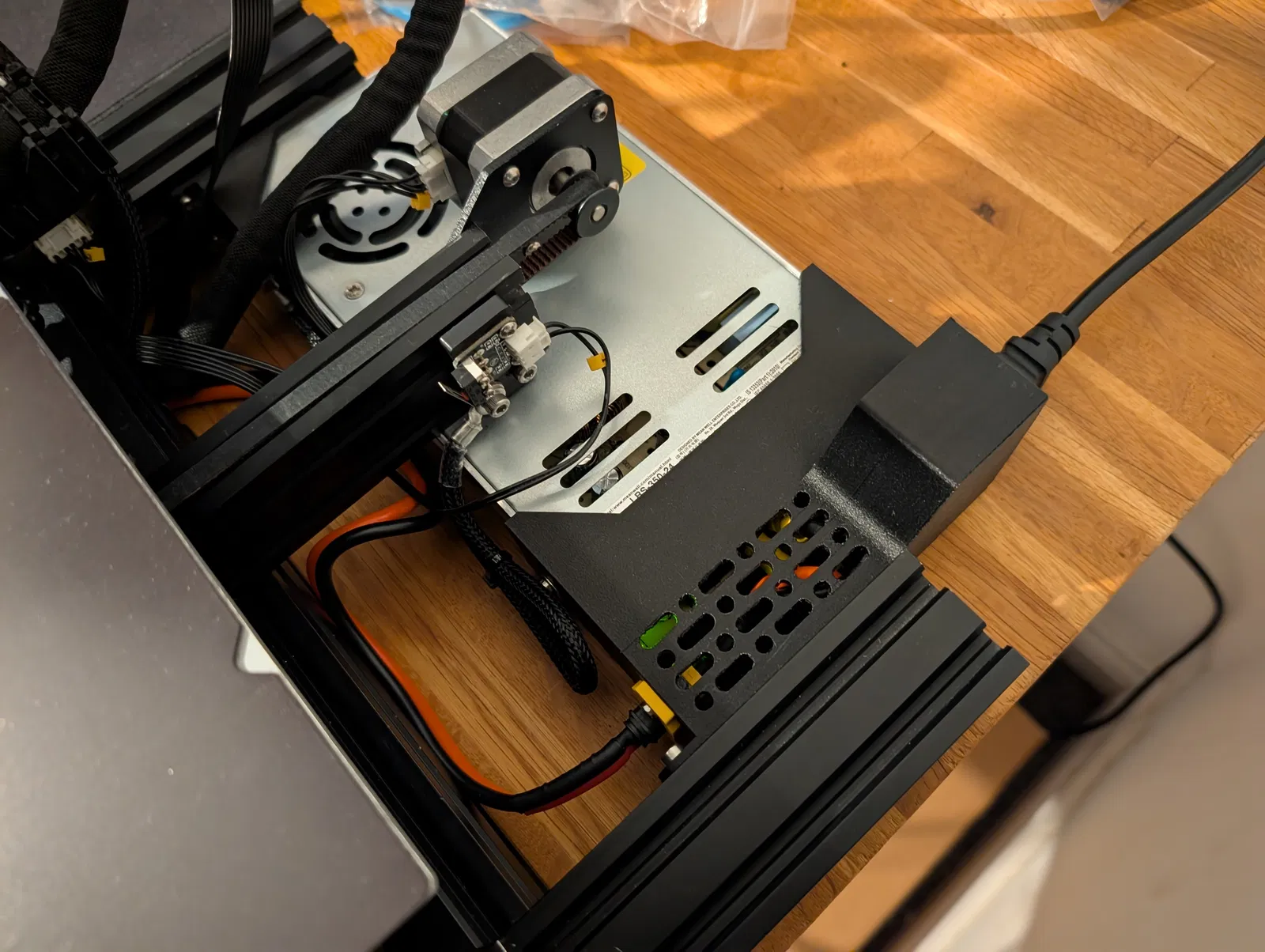

Do thiết kế này di chuyển nguồn ra khỏi khung máy, thân nguồn sẽ không còn kết nối điện với khung máy in nữa, và khung máy sẽ không được nối đất. Sử dụng các đầu cốt, dây điện và hai vòng đệm để nối điện thân nguồn với khung máy in, như hình thứ hai.

Miễn trừ trách nhiệm: Các tệp này được sử dụng dựa trên rủi ro của riêng bạn. Trong mọi trường hợp, tôi sẽ không chịu trách nhiệm hoặc nghĩa vụ dưới bất kỳ hình thức nào đối với bất kỳ khiếu nại, thiệt hại, tổn thất, chi phí, hoặc nghĩa vụ nào phát sinh trực tiếp hoặc gián tiếp từ việc bạn sử dụng hoặc không thể sử dụng các tệp này, hoặc từ việc bạn tin tưởng vào các tệp và thông tin tôi đã cung cấp.
