Adapter PG36 Chuyển Đổi Sang 4 Đầu Nối Cáp PG9

Tấm đệm kín ren PG36 dùng để bịt các lỗ PG36 chưa sử dụng trên vỏ hộp. Tấm adapter cho (1-4) đầu nối cáp PG9 cho dây có đường kính nhỏ hơn. Các lỗ PG9 chưa sử dụng có thể được bịt bằng tấm đệm kín PG9 có ren PG9. Do không gian giữa các đầu nối PG9 trong mẫu này rất hẹp, cần phải sử dụng tấm đệm kín PG9 và vòng đệm PG9 được tùy chỉnh đặc biệt. Tấm đệm kín PG9 tiêu chuẩn hơi quá lớn.

Đầu ren: PG (PG36, PG9)

Đường kính lỗ: Đường kính lỗ PG36: a) lỗ ren: 45.5mm / ren PG b) lỗ khoan không ren: 47.0mm Đường kính lỗ PG9: c) lỗ ren: 13.9mm / ren PG d) đường kính dây: 8.0mm

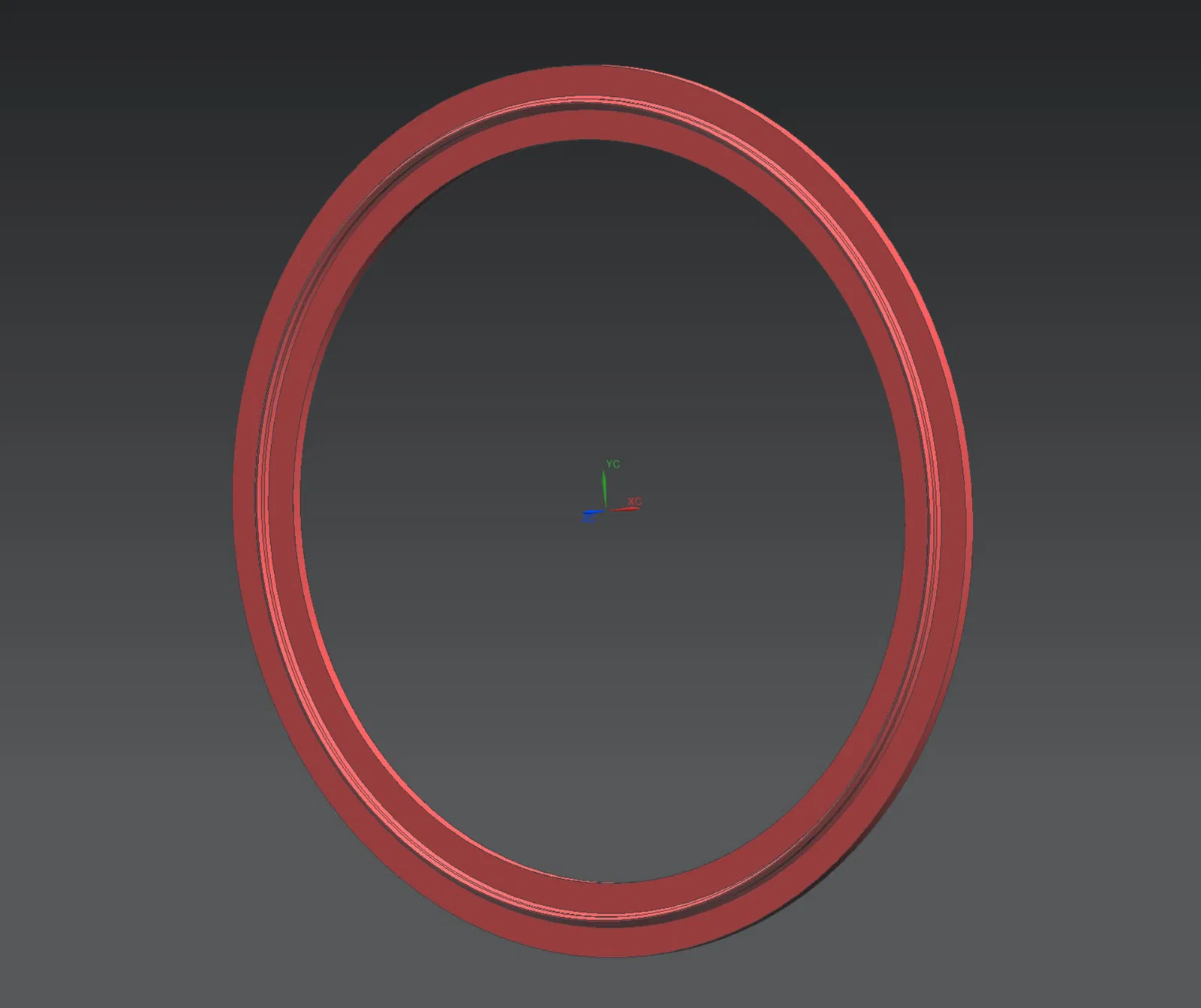

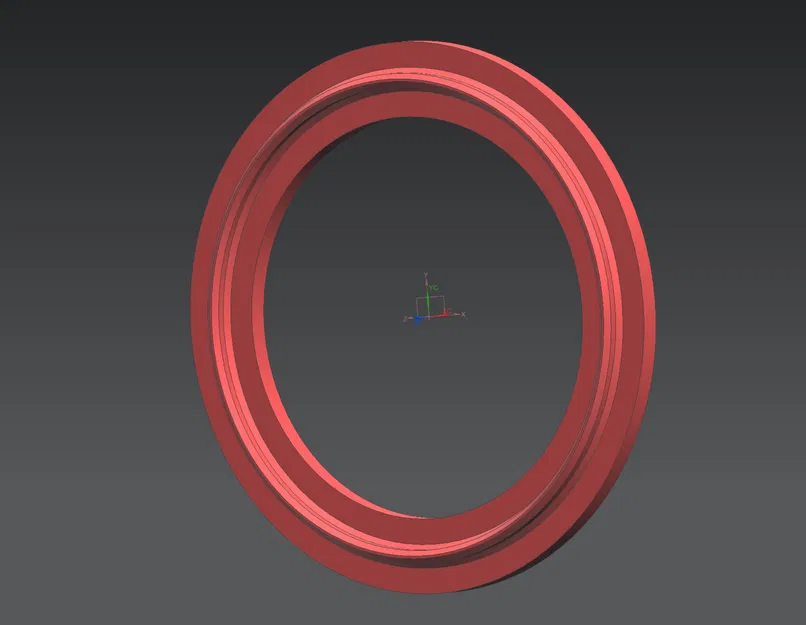

Gioăng/Vòng đệm: Có sẵn tệp mẫu vòng đệm TPU tùy chọn cho PG36. Có sẵn tệp mẫu vòng đệm TPU tùy chọn cho PG9.

In ấn Vật liệu: PETG (tấm đệm, đai ốc), TPU 95A (vòng đệm) Giá đỡ: không cần Brim: không cần In nối tiếp (từng cái một) để ren có chất lượng tốt hơn.

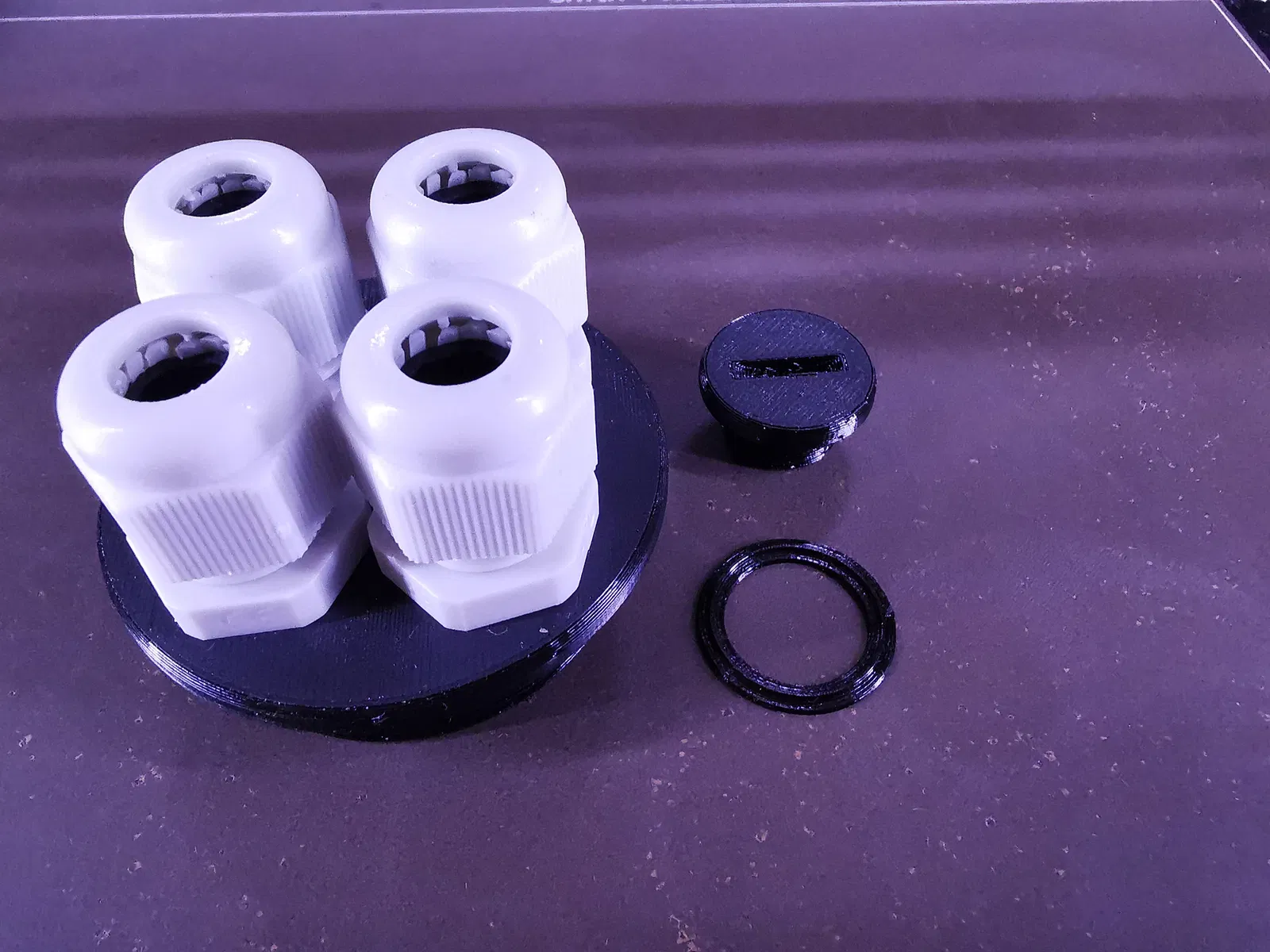

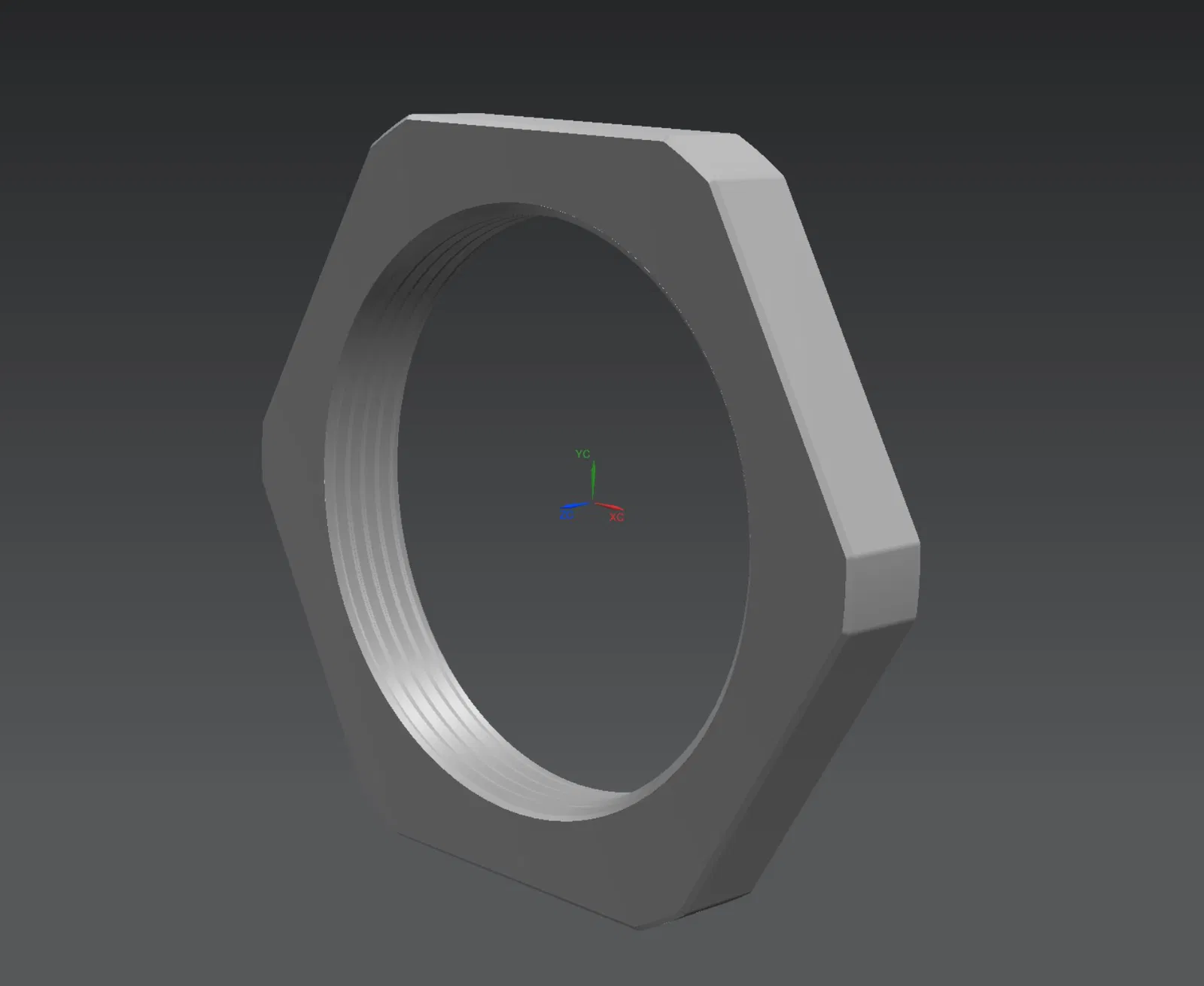

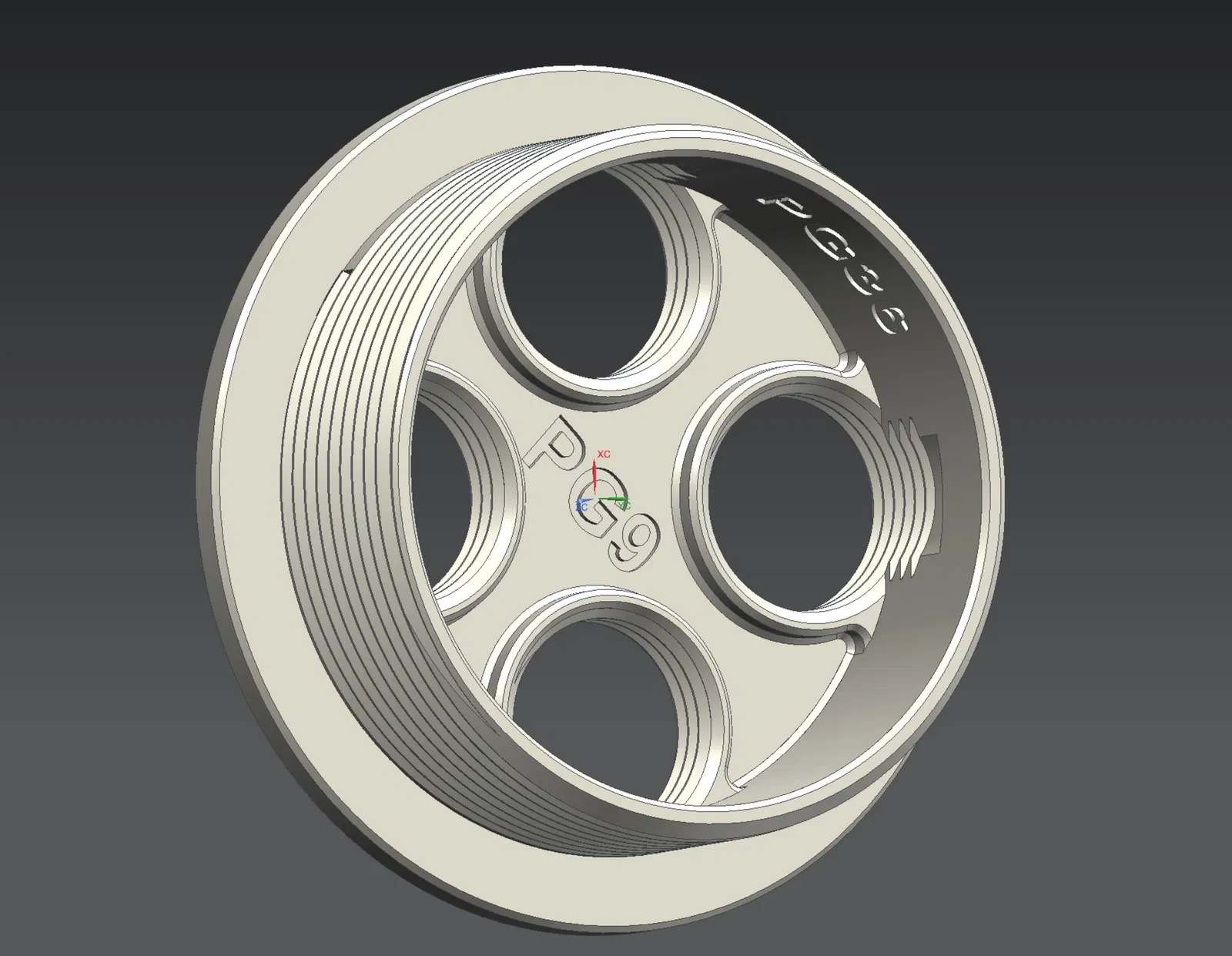

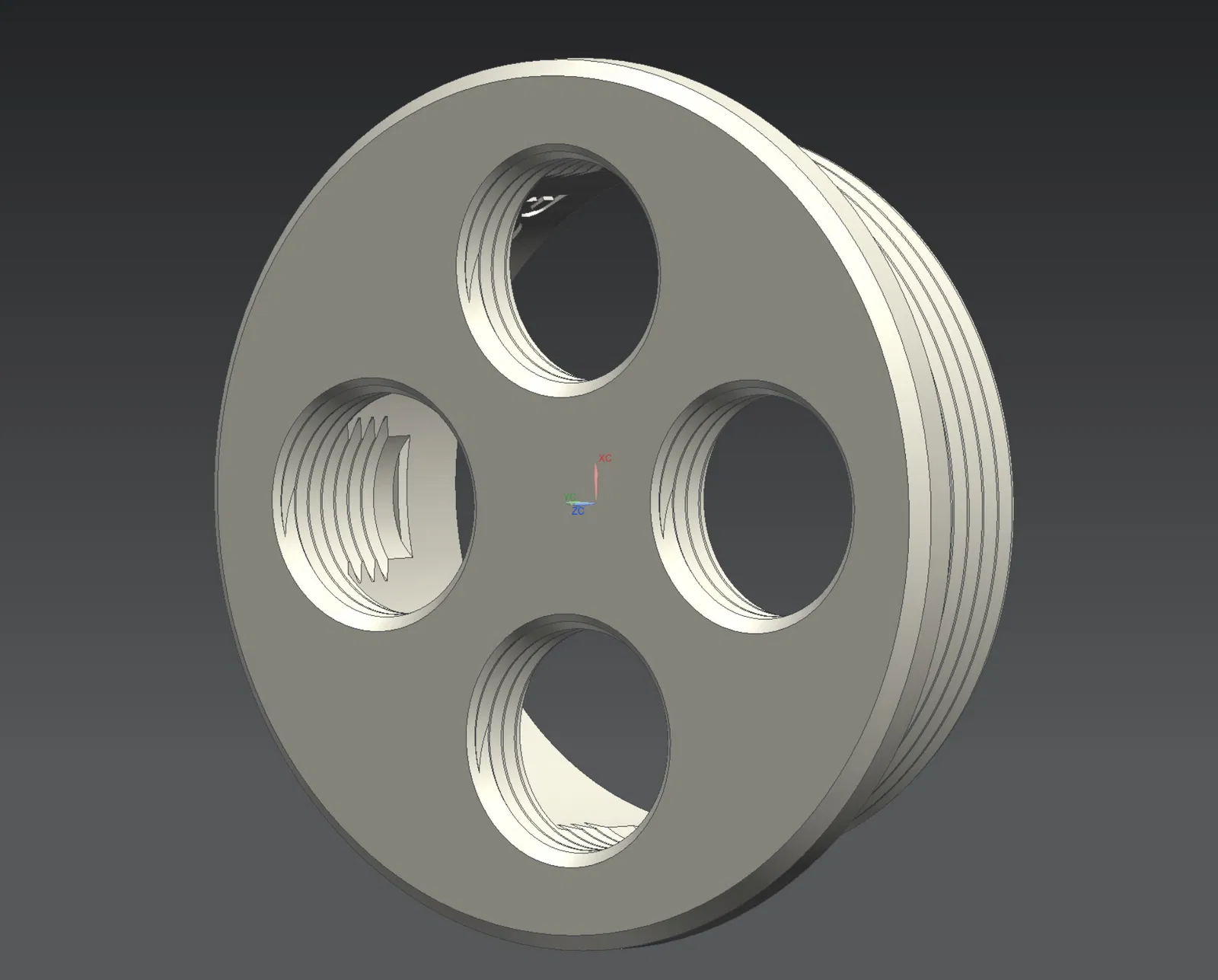

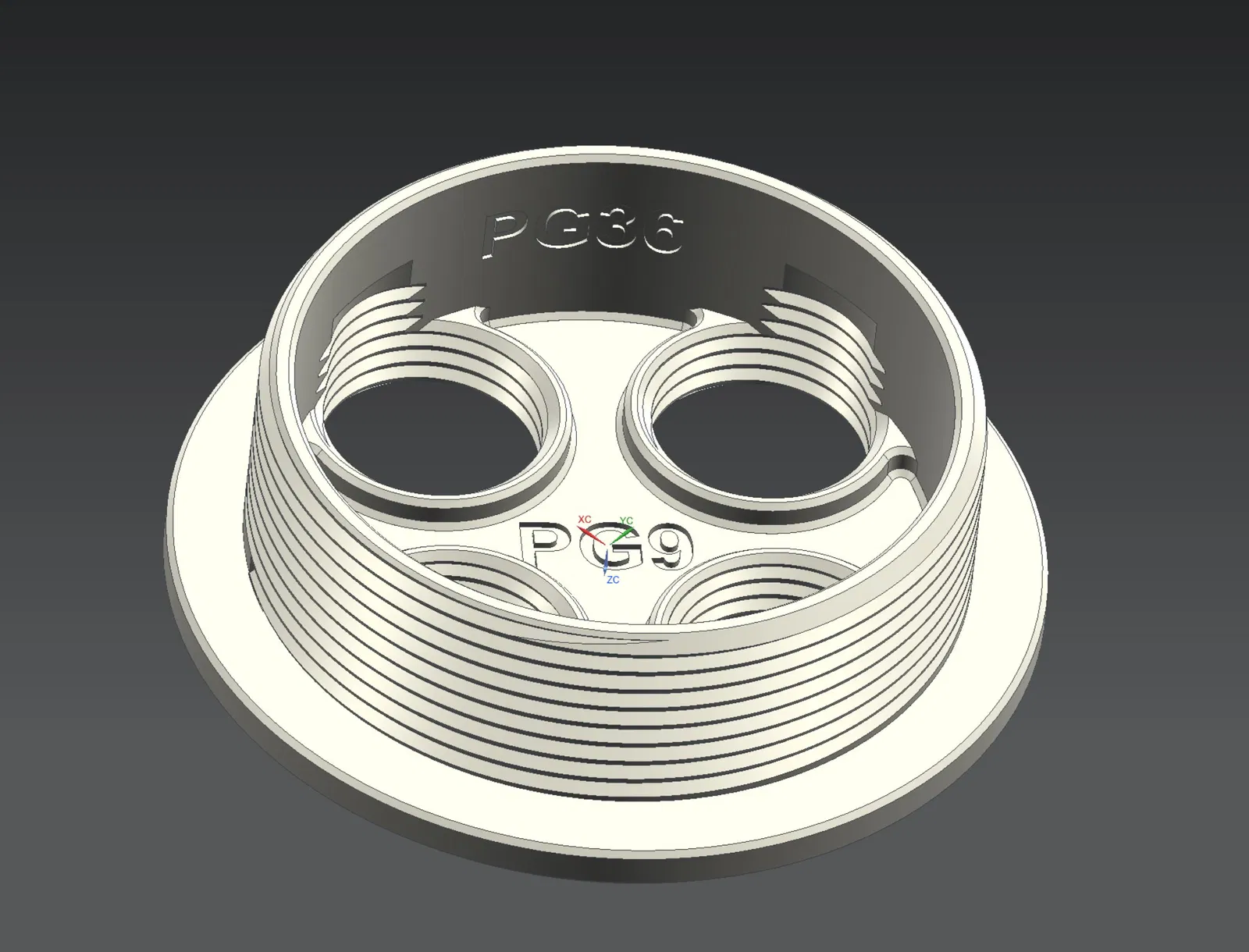

Vật liệu 1x bộ chuyển đổi PG36 (ren PG36) [PG36_BlindStuffing_PGthread_to_4xPG9_PGthread_v00.stl] 1x đai ốc bịt PG36 (ren PG36) [PG36_Nut_PGthread_v01.stl hoặc [PG36_Nut_PGthread_v11.stl] (1-4)x đầu nối cáp PG9 (ren PG9) [xem liên kết] (3-0)x tấm đệm kín PG9 [PG9_BlindStuffing_PGthread_v01_slim.stl] (3-0)x vòng đệm TPU PG9 (tùy chọn) [PG9_TPU-Sealing_v00_slim.stl]

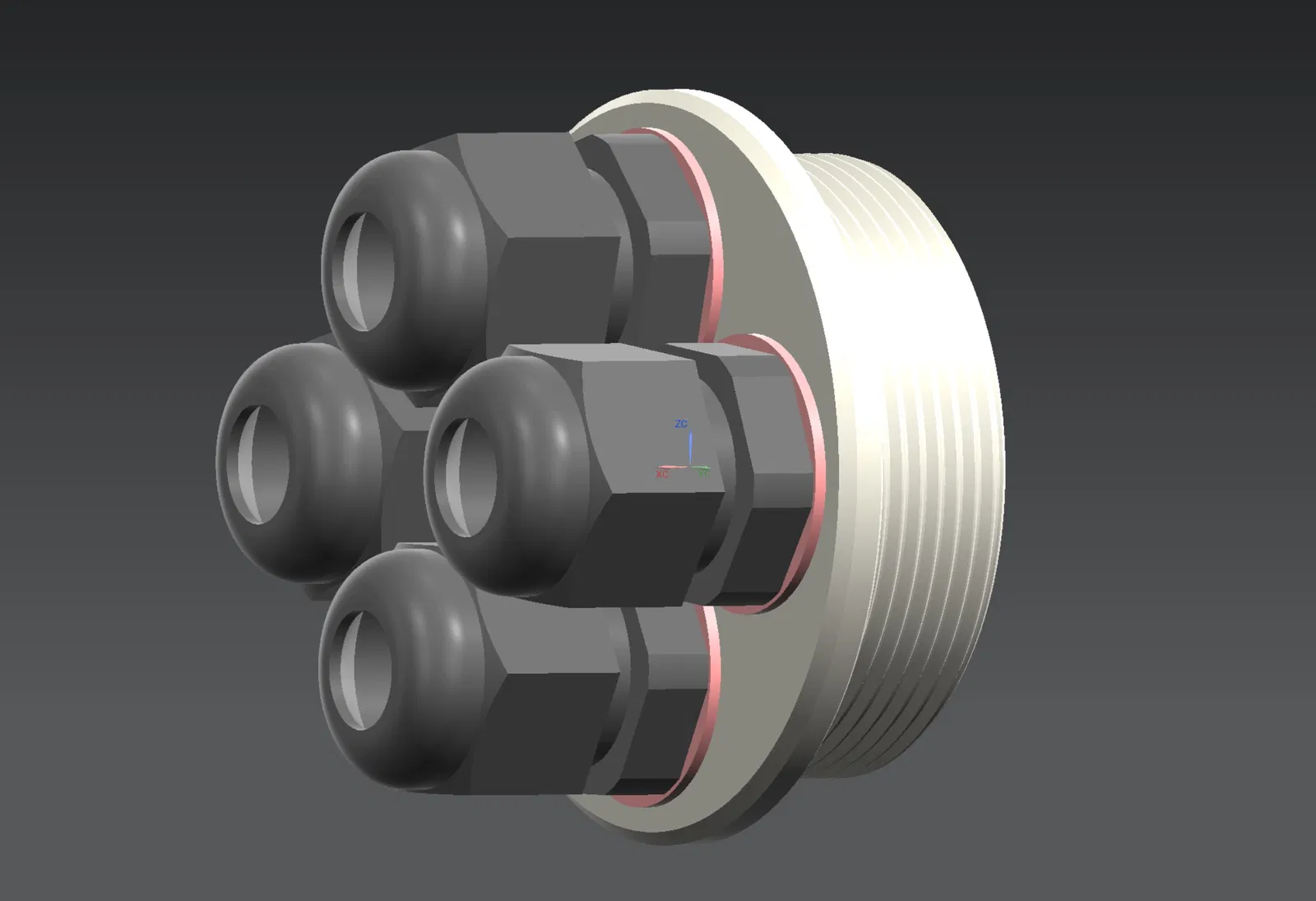

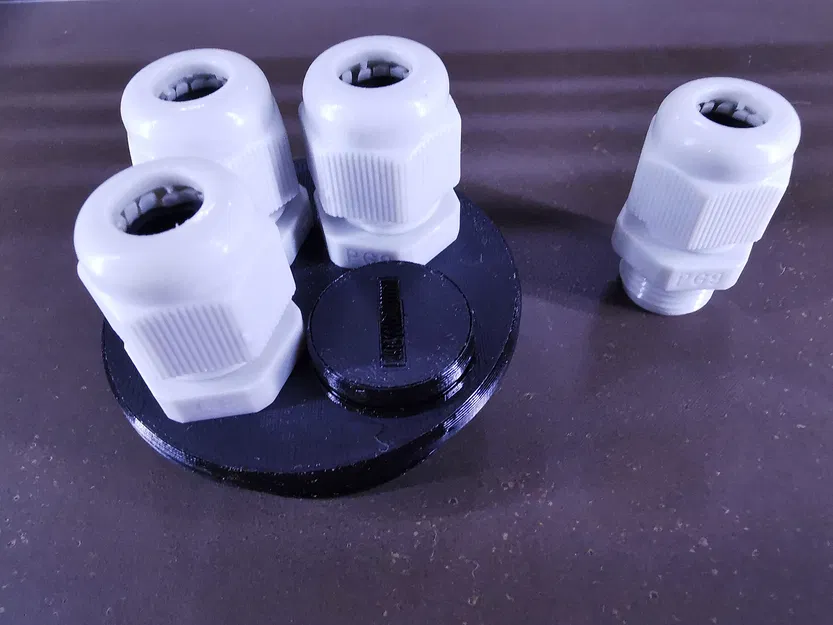

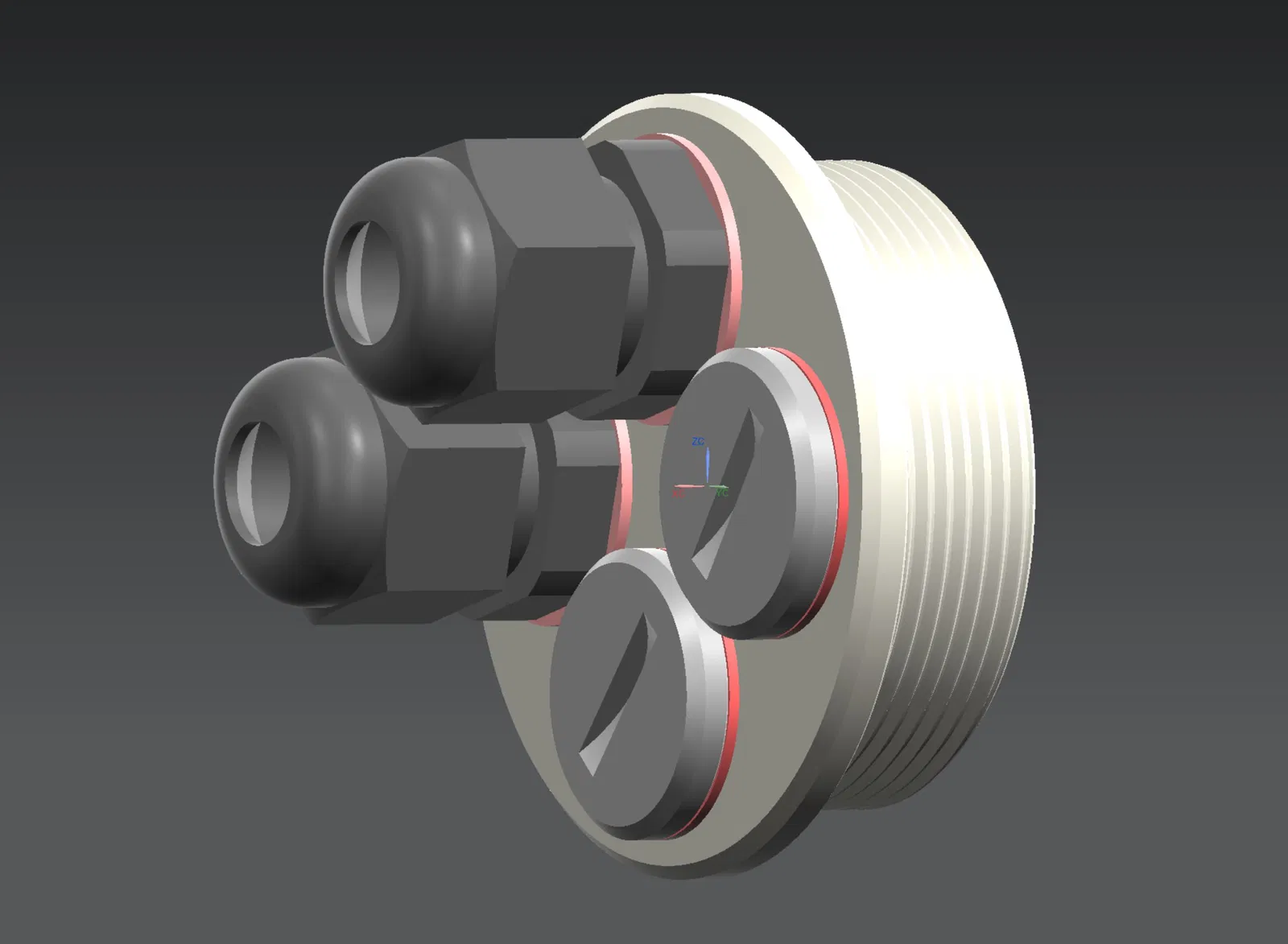

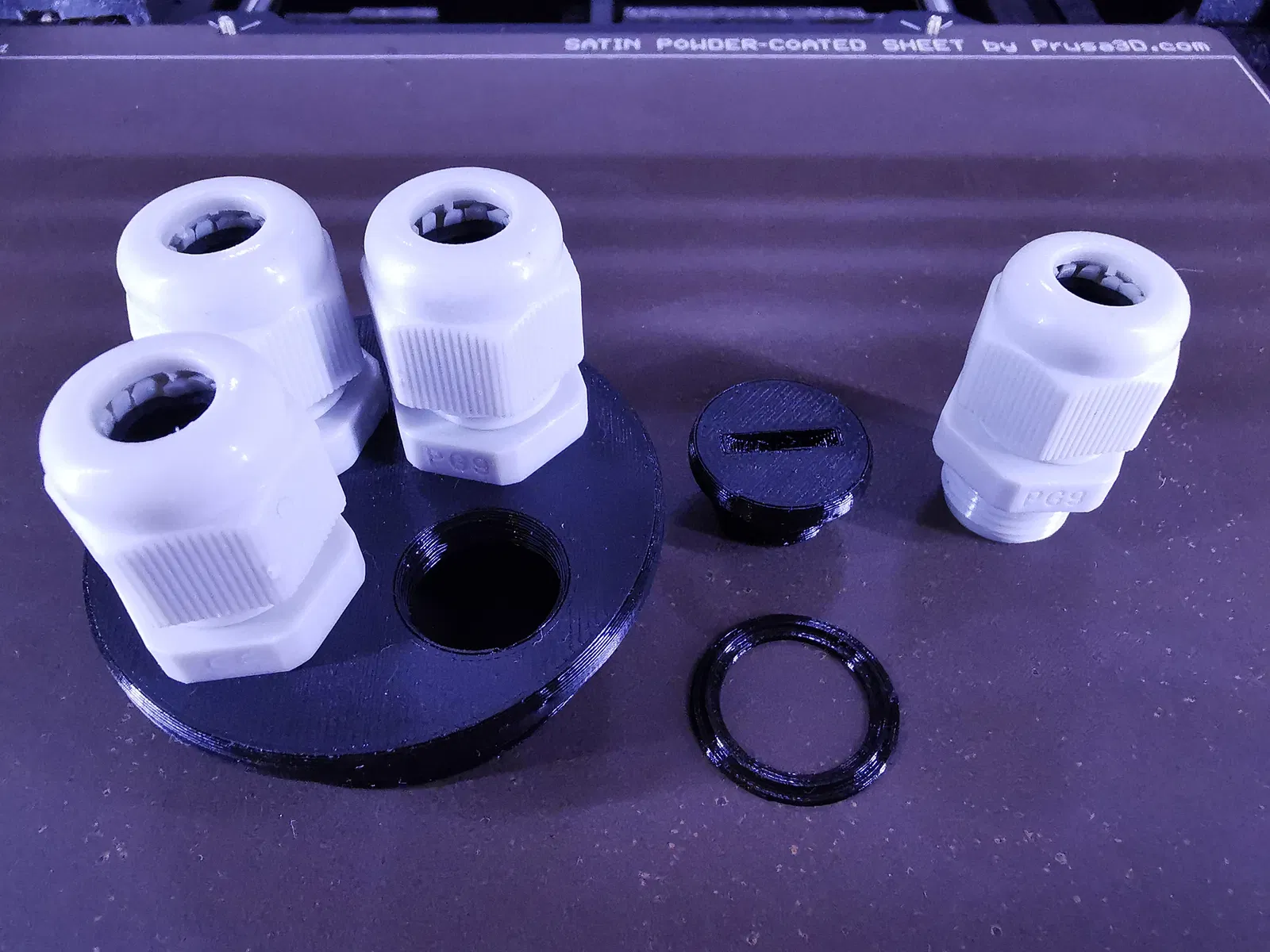

Lắp ráp Lắp ráp sơ bộ đầu nối cáp PG9 Vặn các đầu nối cáp PG9 (ren PG9) vào các lỗ PG9 của bộ chuyển đổi. Dùng tấm đệm kín PG9 để bịt các lỗ PG9 chưa sử dụng. Sử dụng vòng đệm TPU PG9 tùy chọn nếu cần. Lắp ráp bộ chuyển đổi PG36 Đặt bộ chuyển đổi PG36 (tấm đệm kín) đã lắp ráp sơ bộ vào lỗ PG36 và cố định bằng đai ốc PG36. Tùy chọn đặt vòng đệm PG36 lên bộ chuyển đổi PG36 trước khi lắp ráp. Lắp ráp cáp Luồn cáp qua đầu nối cáp PG9 và cố định cáp bằng cách siết chặt đai ốc đầu nối cáp tương ứng.

Lưu ý: Bôi một ít mỡ silicon lên ren để dễ dàng lắp và tháo. (Nếu không có mỡ, ren có xu hướng hơi "dính" khi vặn vào và ra.)

Liên kết [Tấm đệm kín PG36] (Đai ốc PG36, vòng đệm PG36)

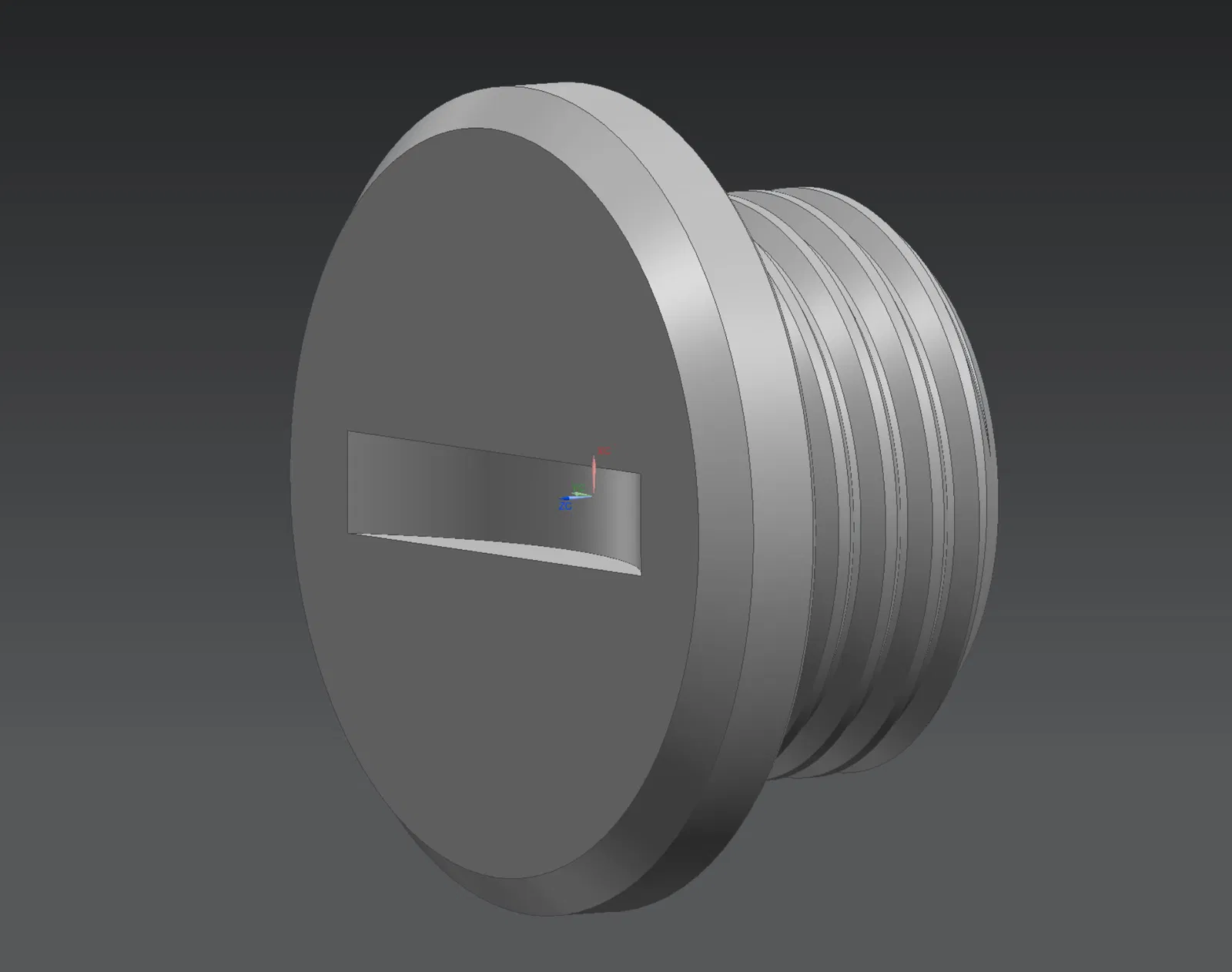

[Tấm đệm kín PG9] (Tấm đệm kín PG9, vòng đệm PG9)
