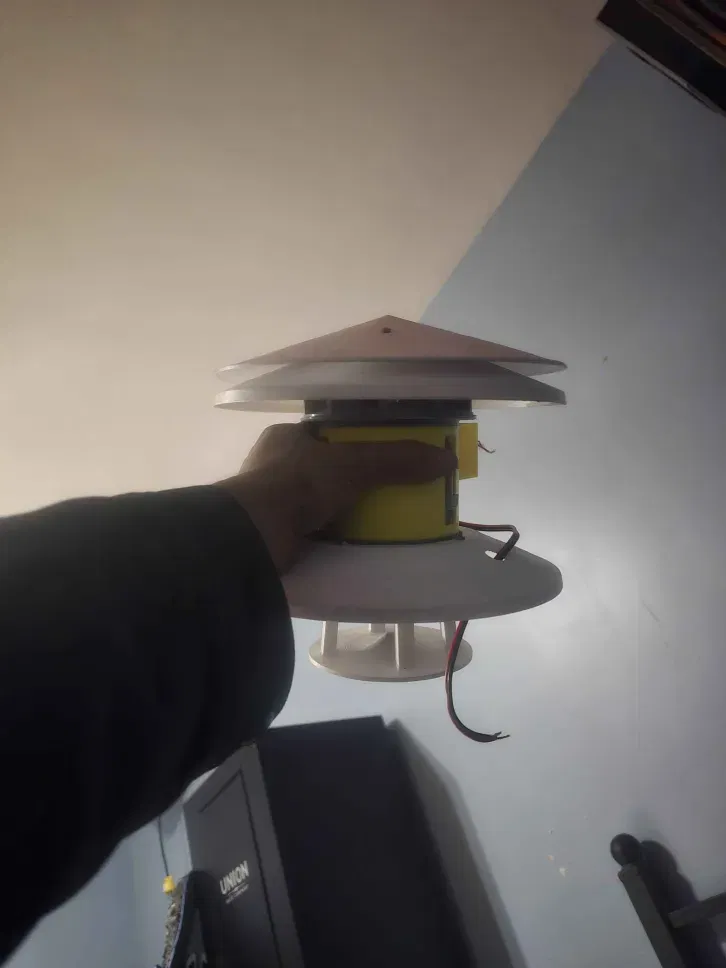

1/2 Scale ACA Screamer S1 (Bản Nâng Cấp!)

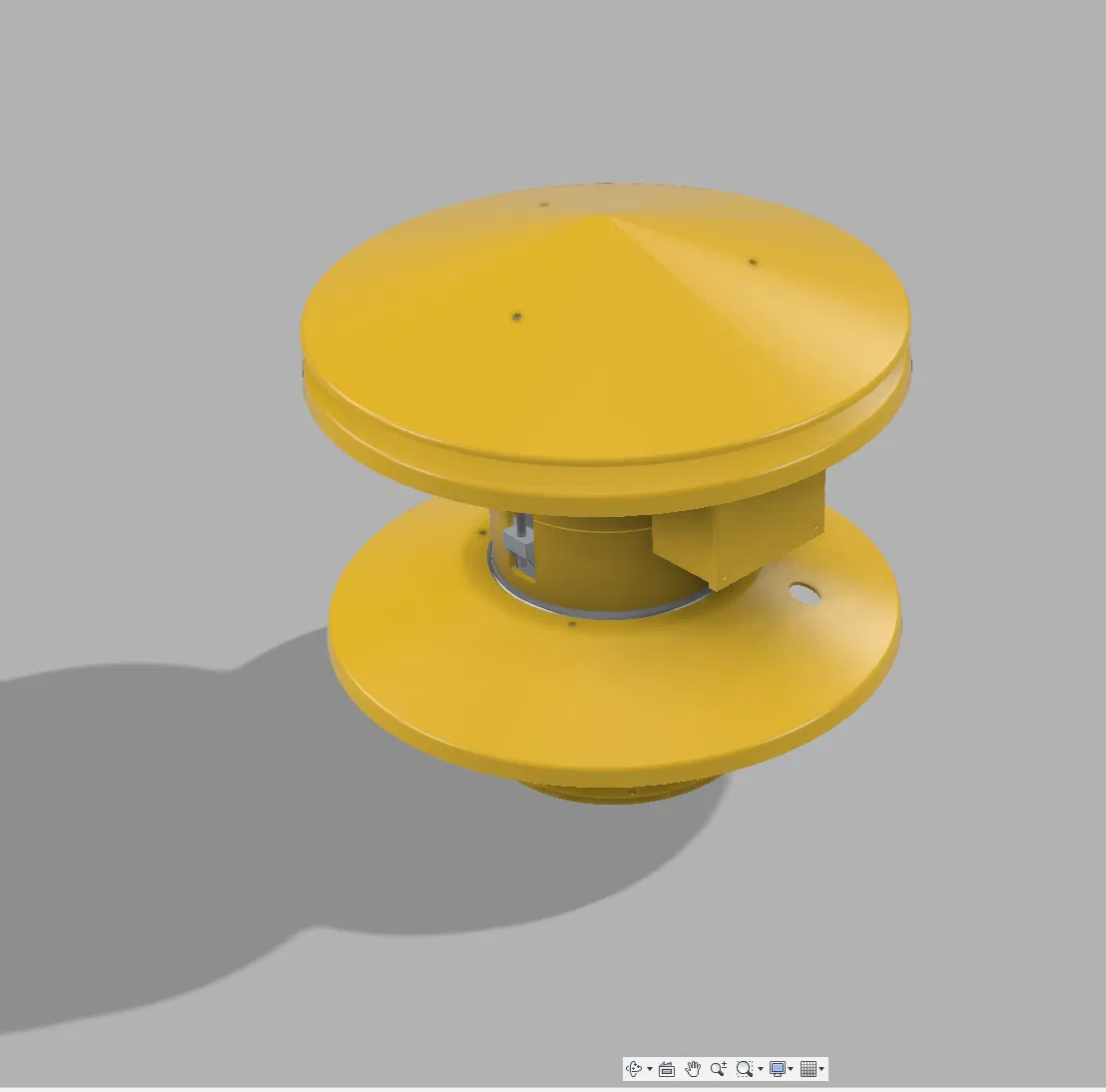

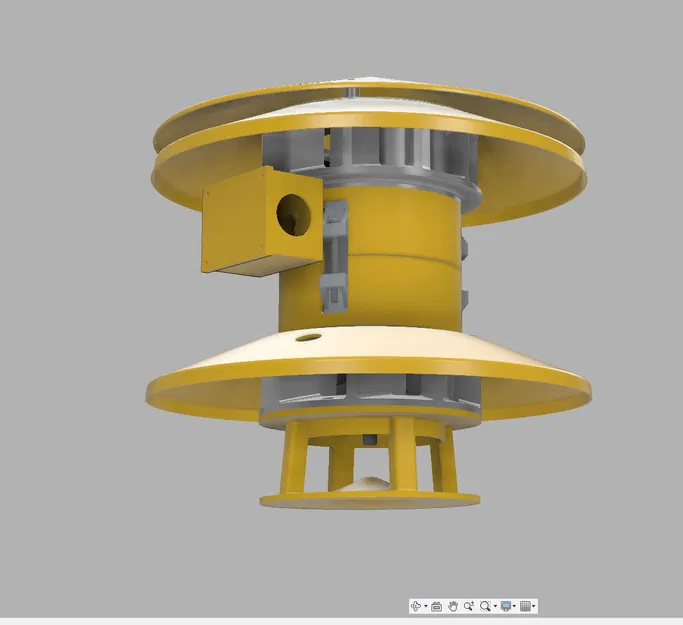

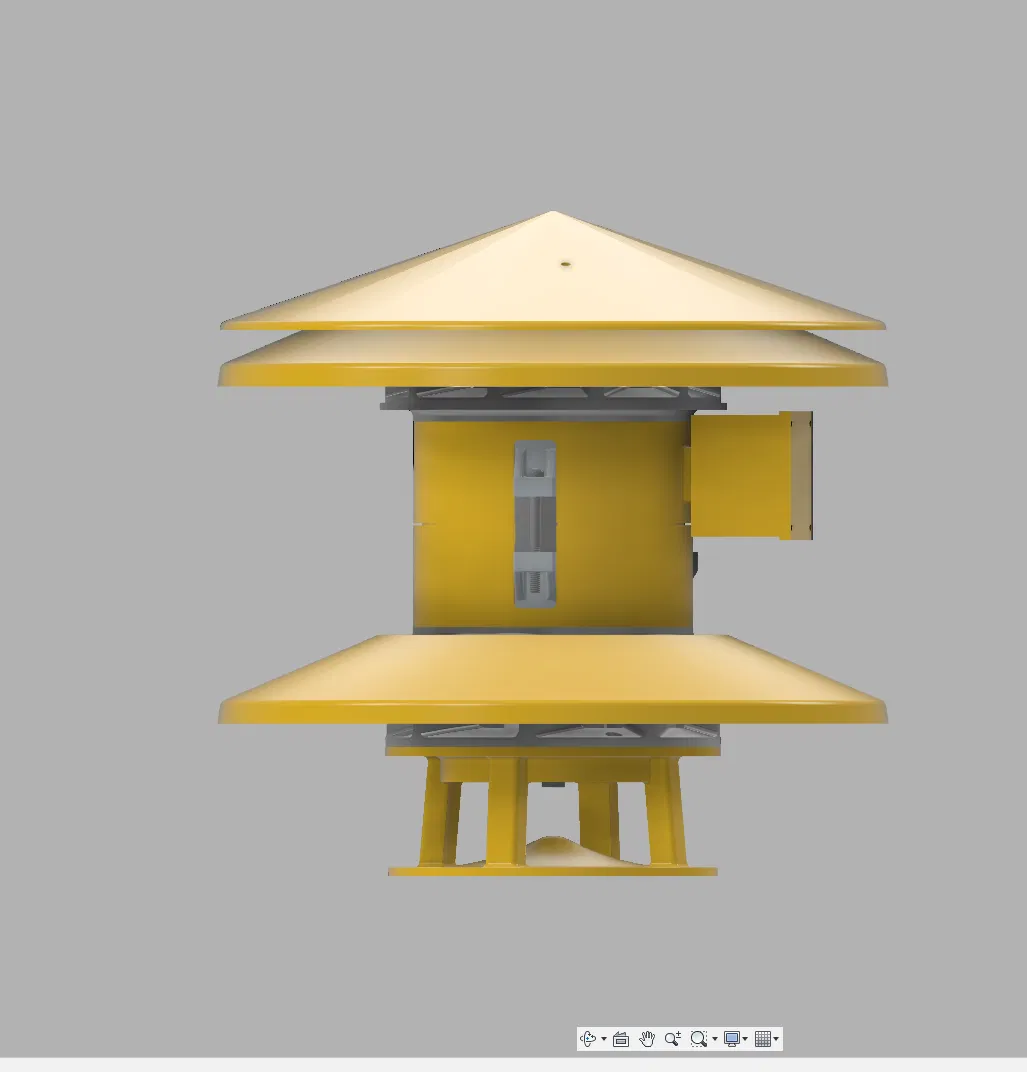

Đây là một còi báo động lý thuyết 1 mã lực cho dòng Screamer của ACA. Sử dụng lõi của ACA Hurricane MKII, giờ đây là còi báo động dạng ống hút tự nhiên, đa hướng theo chiều dọc.

Có lẽ sẽ là đối thủ cạnh tranh của Klaxon SS6. Nghi ngờ rằng nó có thể cạnh tranh với FS Model 2.

README:

Tất cả các tệp STL đã ở đúng hướng in.

Động cơ:
Bất kỳ động cơ quạt "Samsung" nào có đường kính 2,8 hoặc 2,9 inch. Hiện tại, nắp động cơ chỉ vừa với loại 2,8 inch nhưng sẽ có phiên bản 2,9 inch sau.

Tôi đang sử dụng tụ điện 250v 8uf, nhưng sau này tôi sẽ thêm một hộp đấu nối lớn hơn phù hợp với tụ 10uf!

https://www.amazon.com/gp/product/B0143VJN40

Phần cứng:
Ốc máy M3x10mm (13 cái)

Ốc máy M3x8mm (8 cái) (giữ mũ và hộp đấu nối)

Đai ốc M3 (13 cái)

Ốc máy M2x6mm (giữ nắp hộp đấu nối)

Vòng đệm LS6590 (x2) --- Đây là các quả cân rôto.

https://www.amazon.com/dp/B007D3PUV6 (Tôi mua ở đây)

Khớp nối trục 8mm đến 8mm, OD 14mm, dài 25mm

https://www.amazon.com/ZYCST-Aluminium-Coupling-Connector-Airplane/dp/B07QQM831T

Chèn ren M3x5.7mm (7 cái) https://www.amazon.com/dp/B08BCRZZS3

Lắp ráp rôto:
Sau khi in xong các rôto, hãy loại bỏ vật liệu hỗ trợ và bẻ gãy các vành đáy bên ngoài. Lấy các quả cân của bạn và đặt chúng vào đáy rôto, với mặt vát hướng lên trên.

Để cố định các quả cân, tôi khuyên bạn nên dùng một vài giọt keo siêu dính dọc theo cạnh bên trong vát của vòng đệm và rôto.

Đặt một vít định vị vào cả hai lỗ phía trên trên khớp nối trục. Để trống hai lỗ vít phía dưới. Sau đó, gõ khớp nối vào rôto từ phía trên bằng búa nhựa hoặc tay cầm tua vít bằng nhựa.

Đảm bảo các vít định vị thẳng hàng với các lỗ truy cập trong trục rôto. Đừng dùng búa, bạn có thể làm hỏng khớp nối nhôm mềm.

Sau khi lắp ráp còi báo động, bạn nên cố định còi báo động bằng băng dính hoặc bắt vít vào giá đỡ (ốc máy M4). Còi báo động này tương thích với các giá đỡ còi báo động ACA tỷ lệ 1/3 của Demetrius!

Nếu bạn không làm vậy, còi báo động sẽ quay khi khởi động giống như chiếc Screamer đó tại Sirencon vào một năm nào đó.
