Kẹp dây phanh 5mm và dây chuyển 4mm cho xe đạp

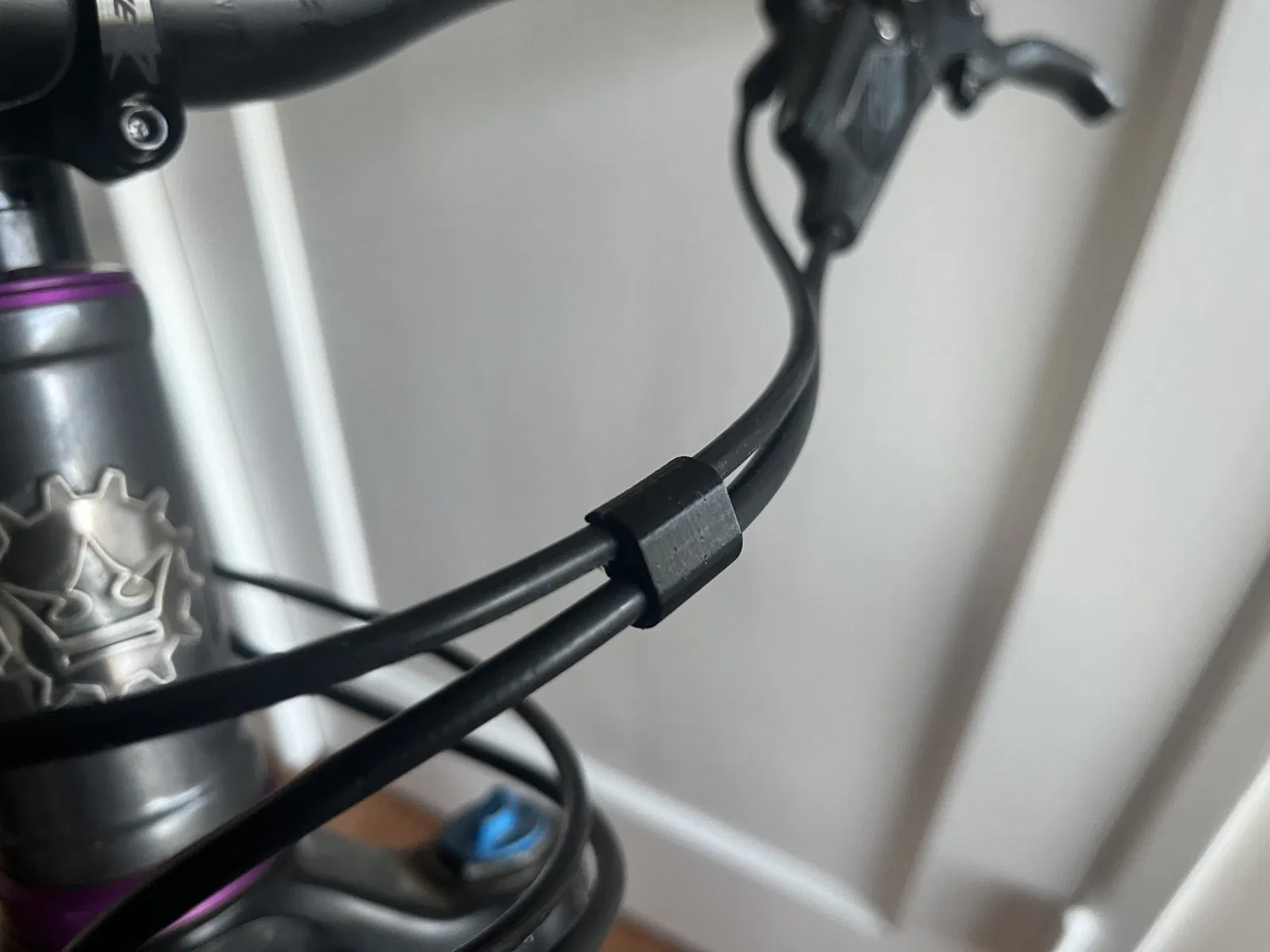

Một kẹp để giữ dây phanh 5mm và dây chuyển số 4mm lại với nhau trên xe đạp của bạn để giữ mọi thứ gọn gàng và không phát ra tiếng kêu.

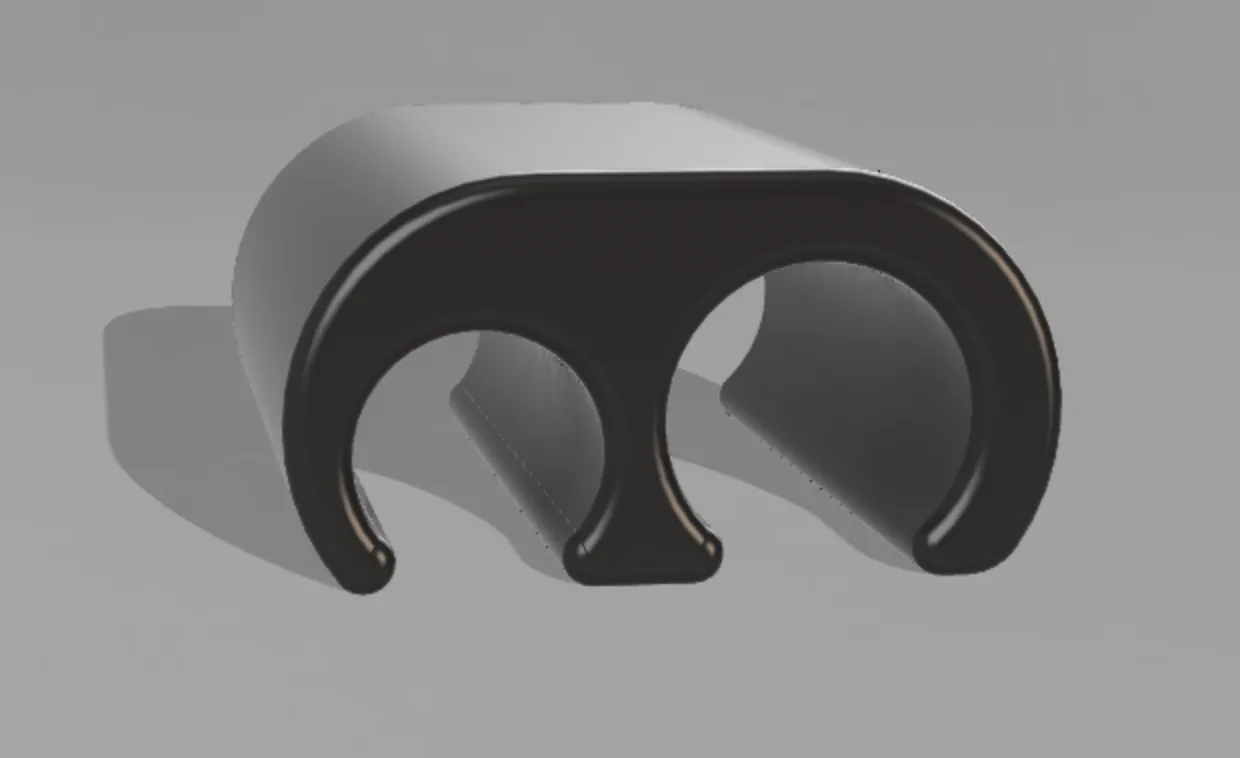

Thiết kế mặt phẳng phía trước giải quyết vấn đề khi các dây có thể tách ra khỏi nhau (xem thiết kế này). Ngoài ra, đây cũng là một nơi tuyệt vời để đặt logo!

Cài đặt in:

• Vật liệu: Khuyên dùng PETG
• Đường viền: ≥3, nên là đường viền chắc chắn
• Hỗ trợ: không cần thiết
• Hướng: in theo chiều dọc, xem gcode đã tải lên
• Brim: Tùy chọn nếu bạn gặp vấn đề về độ bám dính của giường in. Sử dụng cable_clip_v3_easybrim.stl và tùy chọn “Chỉ Brim Ngoài” để dễ dàng xử lý sau in.

Cập nhật

9/2/23 - thêm mô hình brim dễ

Tôi đã thêm mô hình v3 mà nên cung cấp độ bám dính giường tốt hơn một chút bằng cách tạo một vòng hoàn chỉnh trên lớp in đầu tiên. Thêm vào đó, việc thêm brim giờ đây dễ dàng hơn nhiều để xử lý sau khi in bằng cách sử dụng tùy chọn “Chỉ brim ngoài”. cable_clip_v3_easybrim.stl

8/21/23 - thêm v3

Tôi cần phải loại bỏ các kẹp v2… và chúng đã bị kẹp lại hơi quá chặt. Tôi đã phải phá vỡ các kẹp để lấy chúng ra.

• thiết kế lại để có một lối vào duy nhất giúp dễ dàng gắn/tháo mà không làm ảnh hưởng đến khả năng của thiết kế trong việc ngăn các dây bị tách ra khỏi nhau.
  • khuyên dùng PETG chỉ vì tính linh hoạt/độ bền cần thiết.
• đã sửa hướng stl cho v2 stl
• đã thêm một tệp in

11/30/22 - thêm v2

• Tăng đường kính bên trong cho dây 4mm
  • mô hình gốc có thể quá chặt với dây 4mm và có thể gây ra sự trượt theo thời gian
• Tăng độ quấn quanh dây
  • bao phủ nhiều hơn dây làm cho việc kéo dây ra khó hơn
• Giảm chiều dài xuống 14mm
• Đã thêm .f3d để mọi người điều chỉnh theo nhu cầu của họ
